RAPORTTI. Senaatti-kiinteistöt Inari Virtainniemen rajavartiolaitos tutkimus YMPÄRISTÖTEKNINEN TUTKIMUS Tilaaja: Senaatti-kiinteistöt

Transkriptio

1 YMPÄRISTÖTEKNINEN TUTKIMUS Senaatti-kiinteistöt Inari Virtainniemen rajavartiolaitos tutkimus Tilaaja: Senaatti-kiinteistöt RAPORTTI Raportti numero: Jakelu: Senaatti-kiinteistöt Golder Associates Oy

2 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI Tutkimusraportin yhteenveto SENAATTI INARI VIRTAINNIEMEN RAJAVARTIOLAITOS Tilaaja: Senaatti-kiinteistöt Kiinteistön omistaja: Senaatti-kiinteistöt Yhteyshenkilö: Asko Taskila Kiinteistön nro: Tilaajan osoite: PL 237, Helsinki Kohteen osoite: Nellimintie 5045, Inari Toimeksianto: Golder Associates Oy toteutti Nellimintie 5045, Inarissa, sijaitsevalla vanhalla rajavartioasemalla ympäristöteknisen maaperätutkimuksen Senaatti-kiinteistöt toimeksiannosta. Tutkimuksen tarkoituksena oli selvittää kiinteistön maaperän mahdollinen pilaantuminen. Näytteenotto suoritettiin Kohde ei sijaitse kaava-alueella. Maakuntakaavassa Nellimin alue on osa Pohjois-Lapin matkailun kehittämisaluetta (Pohjois-lapin maakuntakaava, Inari, Sodankylä, Utsjoki, Kaavaselostus, 2008, Lapin liitto). Kohde ei sijaitse luokitellulla pohjavesialueella. Toteutus: Kohteessa otettiin maanäytteitä yhteensä 7 koekuopasta kaivinkoneella. Näytteitä otettiin yhteensä 15 kpl. Kaikista maanäytteistä tutkittiin haihtuvien hiilivetyjen suhteellista määrää PID -kenttämittarilla. Kenttämittausten ja -havaintojen perusteella valituista näytteistä analysoitiin laboratoriossa haihtuvat orgaaniset yhdisteet, öljyhiilivetyjakeet C 10 -C 40, raskasmetallit ja PAH -yhdisteet. Analyysituloksia verrattiin Valtioneuvoston asetuksessa Vna 214/2007 annettuihin kynnys- ja ohjearvoihin. Tulokset: Kohteen itäosaan, vanhan vartiorakennuksen alueelle, tehdystä koekuopasta otetussa maanäytteessä S7/1,2 m todettiin kynnysarvojen ylittävät PAH -yhdisteiden fluoranteenin (1,2 mg/kg) ja bentso(a)pyreenin (0,46 mg/kg) pitoisuudet. PAH -yhdisteiden summapitoisuus (6,6 mg/kg) ei ylitä kynnysarvoa. Kohteen eteläosassa sijaitsevalle puretun rivitalon alueelle tehdyssä koekuopasta otetussa maanäytteessä todettiin kynnysarvon ylittävä kuparipitoisuus (112,8 mg/kg). Kohteelta muista koekuopista otetuissa maanäytteissä ei todettu kynnysarvon ylittäviä haihtuvien orgaanisten, öljyhiilivetyjen C 10 -C 40, raskasmetallien ja arseenin tai PAH -yhdisteiden pitoisuuksia. Johtopäätökset: Kohteella suoritetussa ympäristöteknisessä maaperätutkimuksessa ei todettu Vna 214/2007 mukaisten alempien ohjearvojen ylittäviä haihtuvien orgaanisten yhdisteiden, öljyhiilivetyjen C 10 -C 40, raskasmetallien ja arseenin tai PAH -yhdisteiden pitoisuuksia. Kohteen maaperä ei tehdyn tutkimuksen ja viitearvovertailun perusteella pidetä pilaantuneena nykyisessä tai esim. asuinkäytössä. Kiinteistön eteläosassa sijaitsevalta puretun rivitalon alueen maaperässä todettiin tutkimuksen yhteydessä osin palanutta rakennusjätettä (mm. lautaa, betonia, muovia) n. 0,0 2,0 m syvyydellä (GAS1-GAS3). Kellarin lattia todettiin koekuopassa GAS1 n. 2,3 m syvyydellä. Jatkotoimenpide-ehdotus: Kohteen maaperää ei pidetä pilaantuneena. Kohteella ei arvioida olevan jatkotoimenpiteitä pilaantuneen maaperän osalta. Kohteen alueella todettiin koekuopissa S3 ja S7 kynnysarvon ylittäviä haitta-ainepitoisuuksia. Mikäli em. alueilla on tarve kaivaa ja poistaa maa-aineksia, tulee massojen sijoittamisesta sopia Inarin kunnan ympäristöviranomaisen kanssa. Kohteen alueelle on läjitetty rakennusjätettä. Em, jätteiden mahdollisesta poistotarpeesta tulee sopia Inarin kunnan ympäristöviranomaisen kanssa Projektinro

3 Sisällysluettelo 1.0 TOIMEKSIANTO HANKKEEN PERUSTIEDOT HISTORIA JA NYKYINEN KÄYTTÖ GEOLOGIA JA HYDROGEOLOGIA Maaperä ja topografia Pohja- ja orsivesi Pintavesi AIKAISEMMAT TOIMENPITEET Kohteesta laaditut raportit TUTKIMUKSEN TOTEUTUS Maanäytteenotto Kenttämittaukset Laboratorioanalyysit Vesinäytteet Tutkimuksen tulokset Öljyhiilivedyt Haihtuvat ja klooratut alifaattiset yhdisteet Raskasmetallit PAH -yhdisteet Rakennusjätteet MAAPERÄN PILAANTUNEISUUS Vertailun perusteet Pilaantuneisuus JOHTOPÄÄTÖKSET JA JATKOTOIMENPIDE-EHDOTUKSET... 4 LIITE A Kohteen sijainti-, pohjavesi-, maaperä- ja tutkimuspistekartat LIITE B Maanäytteiden yhteenvetotaulukko LIITE C Analyysitodistukset LIITE D Valokuvat Projektinro i

4 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI 1.0 TOIMEKSIANTO Golder Associates Oy toteutti Inarissa Virtainniemen rajavartiolaitoksen alueella ympäristöteknisen maaperätutkimuksen Senaatti-kiinteistöjen toimeksiannosta. Näytteenotto suoritettiin koekuoppatutkimuksena. Tutkimuksen tarkoituksena oli tarkastella kohteen ympäristöteknistä tilaa ja arvioida kohteen maaperän kunnostustarvetta (viitearvovertailu). Koekuopat (7 kpl) sijoitettiin purettujen rivitalojen alueille sekä vanhan tankkauspaikan ja vartiorakennuksen alueille. Koekuoppien sijoittelussa otettiin huomioon saadut tiedot haudatuista rakennusjätteistä. Lisäksi huomioitiin maanalaiset rakenteet (mm. kaapelit ja viemärit). Näytepisteiden sijainnit ovat esitettyinä liitteen A tutkimuspistekartassa. Valokuvat ovat liitteenä D. 2.0 HANKKEEN PERUSTIEDOT Tilaaja: Senaatti-kiinteistöt Yhteyshenkilö: Asko Taskila Tilaajan osoite: Lintulahdenkatu 5 A, PL 237, Helsinki Kiinteistön omistaja: Senaatti-kiinteistöt Kiinteistönumerot: Kohteen osoite: Nellimintie 5045, Inari TM-35 karttalehti: W5132D Koordinaatit ETRS-35TM: pohjoinen: ; itäinen: N HISTORIA JA NYKYINEN KÄYTTÖ Kohteessa on toiminut rajavartioasema 1950-luvulta lähtien. Rajavartioaseman alueella on ollut asunto, toimisto, suurkeittiö, ajoneuvojen huoltoa, polttoaineen varastointia ja jakelua (veneiden tankkauspaikka). Rakennuksissa on sähkölämmitys. Tiedossa ei ole kohteen muuta toimintaa. 4.0 GEOLOGIA JA HYDROGEOLOGIA 4.1 Maaperä ja topografia Kohdekiinteistö sijaitsee noin 6,5 km Nellimin kylästä koilliseen, Inarijärvestä laskevan Paatsjoen etelärannalla, aivan Suomen ja Venäjän rajalla. Maastokarttatarkastelun perusteella kiinteistön alueen maanpinta on tasolla m. Maanpinta laskee loivasti länteen/luoteeseen kohti Paatsjoen rantaa. Maaperäkartan mukaan kohde sijaitsee Paatsjoen rannasta etelään suuntautuvan kapean sora-alueen pohjoispäässä. Soramuodostuma myötäilee kohteen kaakkoispuolella sijaitsevan kallioalueen länsireunaa. Soramuodostuman länsipuolella maaperä on hiekkamoreenia. Alueesta ei ole merkintää pohjatutkimusrekisterissä. Kohteella suoritetussa maaperätutkimuksessa todettiin kiinteistön maaperän olevan hiekkaa/soraa n. 0,0 2,0 m syvyydellä maanpinnasta. Kiinteistön itäosassa todettiin hiekkaa/moreenia 2,0 2,7 m syvyydellä. Kohteen sijainti ja maaperätiedot on esitetty liitteen A kartoissa Projektinro /4

5 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI 4.2 Pohja- ja orsivesi Kohdekiinteistö ei sijaitse luokitellulla pohjavesialueella. Lähin pohjavesialue Nellimö ( ) sijaitsee noin 4,8 km kohteesta lounaaseen. Pohjaveden virtaussuunnan arvioidaan karttatarkastelun perusteella olevan kiinteistön alueella topografian mukaisesti länteen/luoteeseen kohti Paatsjokea. Pohjaveden virtaussuunnasta ei ole käytössä mitattua tietoa. Koekuopissa ei havaittu orsi/pohjavettä. 4.3 Pintavesi Tukikohta sijaitsee Inarijärvestä laskevan Paatsjoen alkupäässä, sen etelärannalla. Paatsjoki virtaa kohti itää ja laskee Jäämereen. Kohteesta noin 300 m lounaaseen sijaitsevat Iltavellilammet joita reunustaa kosteikkoalueet. Kohteen kaakkoispuolella, noin 850 m päässä, sijaitsee puoliksi Venäjän puolelle ulottuva Rakkalampi, joka laskee puroa pitkin Paatsjokeen kiinteistön itäpuolella (Venäjän puolella). 5.0 AIKAISEMMAT TOIMENPITEET 5.1 Kohteesta laaditut raportit - Golder Associates Oy, , Ympäristötekninen esiselvitys, Senaatti-kiinteistöt, Inari, Virtainniemen rajavartioasema, projektinro: TUTKIMUKSEN TOTEUTUS 6.1 Maanäytteenotto Maanäytteenotto toteutettiin kaivinkoneella koekuoppatutkimuksena. Näytteitä otettiin 7 koekuopasta yhteensä 15 kpl. Koekuoppien sijainnit on esitetty liitteen A tutkimuskartalla. Näytteet otettiin noin 1 metrin kerrosta kuvaavasta maa-aineksesta. Näytteenotto ulotettiin noin 2-2,5 metrin syvyyteen maanpinnasta luonnontilaisen maanpinnan tasoon saakka. Koekuoppa S2. Näytteenottosyvyydet on esitetty liitteen B yhteenvetotaulukossa Kenttämittaukset 15 PID -mittausta (haihtuvien hiilivetyjen suhteellinen määrä) Laboratorioanalyysit 10 kpl öljyhiilivedyt (jakeet C 10 -C 40 ) 2 kpl haihtuvat yhdisteet (laita tähän C 5 -C 10 ) 10 kpl arseeni ja raskasmetallit 8 kpl PAH-yhdisteet Projektinro /4

6 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI 6.2 Vesinäytteet Tutkimuksen yhteydessä tehtyihin koekuoppiin ei suotautunut vettä. Vesinäytteitä ei otettu. 6.3 Tutkimuksen tulokset Maanäytteiden analyysituloksia verrattiin Valtioneuvoston asetuksessa maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista (Vna 214/2007) annettuihin kynnys- ja ohjearvoihin. Yhteenvetotaulukko analyysituloksista on liitteessä B ja laboratorion analyysitodistukset liitteessä C Öljyhiilivedyt Laboratoriossa analysoiduissa näytteissä ei todettu kynnysarvotason ylittäviä öljyhiilivetyjen C 10 -C 40 pitoisuuksia. Korkein öljyhiilivetyjen pitoisuus todettiin vartiorakennuksen alueelta otetussa näytteessä S2/2,0-2,7m (öljyhiilivedyt C 10 -C 21 : < 20 mg/kg; C 22 -C 40 : 32 mg/kg) Haihtuvat ja klooratut alifaattiset yhdisteet Laboratoriossa analysoiduissa näytteissä ei todettu laboratorion analyysimenetelmän määritysrajan ylittäviä haihtuvia orgaanisia yhdisteiden tai kloorattujen alifaattisten yhdisteiden pitoisuuksia. Kloorattujen alifaattisten yhdisteiden pitoisuuksissa laboratorion määritysraja on kynnysarvoa/alempaa ohjearvoa suurempi Raskasmetallit Laboratoriossa analysoiduissa näytteissä ei todettu kynnysarvon ylittäviä raskasmetallien tai arseenin pitoisuuksia lukuun ottamatta kohteen eteläosassa sijaitsevalta puretun rivitalon alueelta otetussa näytteessä S3/1,5-2,5 m todettua kuparin pitoisuutta (112,8 mg/kg). Todettu pitoisuus ei ylitä Vna 214/2007 alempaa ohjearvoa PAH -yhdisteet Kohteen itäosassa sijaitsevalla vanhan vartiorakennuksen alueelta otetussa näytteessä todettiin kynnysarvon ylittävät fluoranteenin (1,2 mg/kg) ja bentso(a)pyreenin (0,46 mg/kg) pitoisuudet. Todetut pitoisuudet eivät ylitä alempia ohjearvoja. Lisäksi näytteessä todettiin muita PAH -yhdisteiden pitoisuuksia, jotka ylittivät laboratorion analyysimenetelmän määritysrajan. Näytteen PAH -yhdisteiden summapitoisuus (6,6 mg/kg) ei ylitä kuitenkaan kynnysarvoa. Muissa laboratoriossa määritetyissä näytteissä ei todettu analyysimenetelmän määritysrajan ylittäviä PAH -yhdisteiden pitoisuuksia Rakennusjätteet Kiinteistön eteläosassa sijaitsevalta puretun rivitalon alueen maaperässä todettiin tutkimuksen yhteydessä osin palanutta rakennusjätettä (mm. lautaa, betonia, muovia) n. 0,0 2,0 m syvyydellä (S1-S3). Kellarin lattia todettiin koekuopassa S1 n. 2,3 m syvyydellä. Muualle kiinteistölle tehdyissä koekuopissa (S4-S7) ei todettu rakennusjätettä. 7.0 MAAPERÄN PILAANTUNEISUUS 7.1 Vertailun perusteet Tässä raportissa esitettyjen maaperän haitta-ainepitoisuuksien vertailu perustuu Valtioneuvoston asetukseen maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista (VNa 214/2007). Asetuksen liitteessä on annettu kynnys- ja ohjearvot maaperän haitta-ainepitoisuuksille. Maaperän pilaantuneisuus ja tarvittaessa puhdistustarve on arvioitava, jos yhden tai useamman haitallisen aineen pitoisuus maaperässä ylittää kynnysarvon. Mikäli pitoisuudet ovat alle kynnysarvojen, maankäytölle ei aseteta rajoituksia Projektinro /4

7 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI Alueella, jota käytetään teollisuus-, varasto- tai liikennealueena, maaperää pidetään yleensä pilaantuneena, jos yhden tai useamman aineen pitoisuus ylittää ylemmän ohjearvon. Muilla alueilla (esim. asuinkäyttö) maaperää pidetään yleensä pilaantuneena, jos pitoisuus ylittää alemman ohjearvon. Koska kohde ei sijaitse tärkeällä pohjavesialueella tai muulla herkällä alueella, on tässä raportissa maaperän pilaantuneisuuden arviointi tehty perusarviointina käyttäen apuna VNa 214/2007 mukaisiin viitearvoihin. Tutkimusalueen tuleva käyttö ei ole tiedossa. Kohde ei sijaitse kaava-alueella. Maakuntakaavassa Nellimin alue on osa Pohjois-Lapin matkailun kehittämisaluetta (Pohjois-lapin maakuntakaava, Inari, Sodankylä, Utsjoki, Kaavaselostus, 2008, Lapin liitto). Kiinteistö ollaan myymässä. Oletuksena voidaan pitää kiinteistön tulevan asuinkäyttöön tai muuhun vastaavaan nykyistä herkempään käyttöön. Tällöin maaperän pilaantumisen ja puhdistustarpeen arviointi voidaan suorittaa vertaamalla todettuja haitta-ainepitoisuuksia VNa 214/2007 mukaisiin alempiin ohjearvoihin. 7.2 Pilaantuneisuus Kohteella suoritetussa ympäristöteknisessä maaperätutkimuksessa todettiin Vna 214/2007 mukaisten kynnysarvojen ylittävien yksittäisten PAH -yhdisteiden sekä kuparin pitoisuudet. Todetut pitoisuudet eivät kuitenkaan ylitä Vna 214/2007 alempia ohjearvoja. Viitearvovertailun perusteella kohteen maaperää ei pidetä pilaantuneena eikä näin ollen ole pilaantuneen maaperän puhdistustarvetta nykyisessä käytössä tai mahdollisessa tulevassa asuinkäytössä. Kiinteistön itäosassa sijaitsevan puretun rivitalon alueella todettiin rakennusjätetäyttöä 0,0 2,0 m syvyydellä. Lisäksi rakennuksen vanha kellarinpohja todettiin n. 2,3 m syvyydellä maanpinnasta. Yhteenvetotaulukot analyysituloksista ovat liitteessä B ja laboratorion analyysitodistukset liitteessä C. 8.0 JOHTOPÄÄTÖKSET JA JATKOTOIMENPIDE-EHDOTUKSET Inarissa sijaitsevalla vanhalla rajavartiolaitoksen kiinteistöllä suoritettiin ympäristötekninen maaperätutkimus koekuoppatutkimuksena kesäkuussa Tutkimuksessa todettiin Vna 214/2007 mukaisten kynnysarvojen ylittävät yksittäiset PAH -yhdisteiden pitoisuudet vanhan vartiorakennuksen alueella sekä kuparin pitoisuus puretun rivitalorakennuksen alueella. Pitoisuudet eivät ylitä säädettyjä alempia ohjearvoja. Kohde ei sijaitse luokitellulla pohjavesialueella. Alue ei ole kaavoitettu. Kohteen tuleva käyttötarkoitus ei ole tiedossa sillä kiinteistö ollaan myymässä. Maaperää pidetään yleensä pilaantuneena, jos yhden tai useamman haitallisen aineen pitoisuus ylittää säädetyn alemman ohjearvon. Maaperätutkimuksen, viitearvovertailun ja saatujen tietojen perusteella kohteen maaperää ei pidetä pilaantuneena. Kohteella ei arvioida oleva jatkotoimenpiteitä pilaantuneen maaperän osalta. Kohteen alueella todettiin koekuopissa S3 ja S7 kynnysarvon ylittäviä haitta-ainepitoisuuksia. Mikäli em. alueilla on tarve kaivaa ja poistaa maa-aineksia, tulee massojen sijoittamisesta sopia Inarin kunnan ympäristöviranomaisen kanssa. Kohteen alueelle on läjitetty rakennusjätettä. Em, jätteiden mahdollisesta poistotarpeesta tulee sopia Inarin kunnan ympäristöviranomaisen kanssa Projektinro /4

8 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI Raportti allekirjoitussivu GOLDER ASSOCIATES OY Pekka Ahola Ympäristöinsinööri Heikki Laakso Projektipäällikkö QA:JRa FI (Helsinki,Suomi) Ruosilankuja 3 E, Helsinki, Suomi Projektinro

9 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI LIITE A Kohteen sijainti-, pohjavesi-, maaperä- ja tutkimuspistekartat Projektinro

10 MERKINNÄT KOHDE :6000 POHJAKARTAT MAANMITTAUSLAITOS, KOPIOINTILUPA: 244/KP/04 SENAATTI-KIINTEISTÖT SENAATTI TUTKIMUKSET INARI RVL NELLIMINTIE 5045 TUTKIMUSRAPORTTI PAH SIJAINTIKARTTA PAH PAH JRA

11 KOHDE :40000 POHJAVESIALUE-PAIKKATIETOKANTA SYKE, ELY-KESKUKSET POHJAKARTAT MAANMITTAUSLAITOS, KOPIOINTILUPA: 244/KP/04 SENAATTI-KIINTEISTÖT SENAATTI TUTKIMUKSET INARI RVL NELLIMINTIE 5045 TUTKIMUSRAPORTTI PAH POHJAVESIALUEKARTTA PAH PAH JRA

12 MERKKIEN SELITYS KOEKUOPPA ETRS-TM35-FIN KOEKUOPASSA ON TODETTU ALEMMAN OHJEARVON JA KYNNYSARVON (VNA 214/2007) VÄLISSÄ OLEVA HAITTA-AINE PITOISUUS KIINTEISTÖN RAJA Polku: \\hel1-s-main01\project\imryhma\im\senaatti-kiinteistöt\inari RVL\99_PROJECTS\ Sen. Inari Virtaniemen tutkimukset\03_production\0001-toimenpideraportti\ Tiedoston nimi: X-0001.dwg ASIAKAS SENAATTI-KIINTEISTÖT KONSULTTI VVVV-KK-PP SUUNNITELLUT LAATINUT TARKASTANUT HYVÄKSYNYT JMA MPI HLA JRA PROJEKTI SENAATTI INARI VIRTANIEMEN RAJAVARTIOASEMA TUTKIMUKSET TOIMENPIDERAPORTTI SISÄLTÖ TUTKIMUSPISTEIDEN SIJAINTIKARTTA PROJEKTI NRO ENNAKKOKOPIO 0 1:750 Piir. Nro METRIÄ REV. C Dok. nro 1 JOS MITTA EI TÄSMÄÄ, ARKIN KOKOA ON MUUTETTU. ALKUPERÄINEN: ISO A mm

13 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI LIITE B Maanäytteiden yhteenvetotaulukko Projektinro

14 YHTEENVETOTAULUKKO Maanäytteet (1) Projektin nimi: Projektinumero: Senaatti-kiinteistöt Inari KENTTÄ- MITTAUKS ET ÖLJYHIILIVEDYT BENSIINIHIILIVEDYT PAH-YHDISTEET MUUT TIEDOT Näytteenotto pvm. Näyte numero Syvyys m Etyyli- Ase- Ase- Fluo- Bentso- Bentso- Bentso- Bentso- Indeno(1, Bentso- Dibentso- MTBE + Bentseeneenleenit 5-C 10 nafty- naf- ran- (a)antra- (a,h)-ant- Tolu- Ksy- Naftaleenreenreenseenreenseeni yhteensä Fluo- Fenant- Antra- Py- Kry- PAH Maalaji Näytepisteen sijainti PID C 10-C 21 C 22-C 40 C 10-C 40 MTBE TAME bent- seeni leeni teeni teeni seeni ranteeni ranteeni reeni -pyreeni peryleeni C (b)fluo- (k)fluo- (a)py- 2,3-cd) (ghi)- Muut havainnot TAME raseeni ppm mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg GAS1 0,0 1,0 Hk Itäisen puretun rivitalon alue ,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3, GAS1 1,0 2,0 Hk Itäisen puretun rivitalon alue ,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3,0 Seassa rakennusjätettä, osin palanutta Seassa rakennusjätettä, osin palanutta, kiviä, kellarin lattia 2,3m GAS2 0,0 1,2 Hk/Sr Itäisen puretun rivitalon alue ,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3,0 Rak.jätettä 1,2m asti GAS2 1,2 2,0 Hk Itäisen puretun rivitalon alue ,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3, GAS2 2,0 2,7 Hk/Mr Itäisen puretun rivitalon alue ,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3, GAS3 0,0 1,5 Hk/Sr Itäisen puretun rivitalon alue ,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3,0 Rak.jätettä 1,5m asti GAS3 1,5 2,5 Hk/Mr Itäisen puretun rivitalon alue ,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3, GAS4 0,0 1,5 Hk/Sr Eteläisen puretun rivitalon alue, vieressä vanha lämpökeskus 0 Kuopan reunassa vanha täytetty kaivo, kaapeleita, ei jätetäyttöä GAS4 1,5 2,3 Hk/Sr Eteläisen puretun rivitalon alue, vieressä vanha lämpökeskus ,050 0,050 0,10 0,020 0,020 0,020 0,060 < GAS5 0,0 1,0 Hk/Sr Eteläisen puretun rivitalon alue 0 Vanhat perustukset paikallaan, ei jätetäyttöä GAS5 1,0 2,0 Hk/Sr Eteläisen puretun rivitalon alue GAS6 0,0 1,0 Hk/Sr/Org Vanha tankkauspaikka 0 Kaapeleita betonilaatan ympärillä GAS6 1,0 2,0 Hk/Sr Vanha tankkauspaikka ,050 0,050 0,10 0,020 0,020 0,020 0,060 < GAS7 0,0 1,0 Hk/Sr GAS7 1,0 2,0 Hk/Sr Itäinen alue, vanha vartiorakennus Itäinen alue, vanha vartiorakennus 0 Vanhoja putkilinjoja ,20 0,20 0,20 0,20 0,84 0,45 1,2 0,98 0,45 0,54 0,29 0,43 0,46 0,34 0,31 0,20 6,6 Kynnysarvo Alempi ohjearvo Ylempi ohjearvo Vaarallisen jätteen raja-arvo TILASTOTIEDOT HAVAINTOJEN MÄÄRÄ MIN. MAKS. KESKIARVO MEDIAANI KESKIHAJONTA ,1 0,1 0,1 0, , , , ,050 0,050 0,10 0,020 0,020 0,020 0,060 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3,0 0, ,050 0,050 0,10 0,020 0,020 0,020 0,060 0,20 0,20 0,20 0,20 0,84 0,45 1,2 0,98 0,45 0,54 0,29 0,43 0,46 0,34 0,31 0,20 6,6 0, ,050 0,050 0,10 0,020 0,020 0,020 0,060 0,20 0,20 0,20 0,20 0,28 0,23 0,33 0,30 0,23 0,24 0,21 0,23 0,23 0,22 0,21 0,20 3,5 0, ,050 0,050 0,10 0,020 0,020 0,020 0,060 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 3,0 0,0 0 4, ,23 0,088 0,35 0,28 0,088 0,12 0,032 0,081 0,092 0,049 0, ,3 Golder Associates Oy

15 YHTEENVETOTAULUKKO Maanäytteet (1) Projektin nimi: Projektinumero: Senaatti-kiinteistöt Inari RASKASMETALLIT MUUT TIEDOT Näytteenotto pvm. Näyte numero Syvyys m Maalaji Näytepisteen sijainti As Cd Co Cr Cu Hg Ni Pb Sb V Zn Muut havainnot mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg GAS1 0,0 1,0 Hk Itäisen puretun rivitalon alue 1,5 0,30 4, , < 1, GAS1 1,0 2,0 Hk Itäisen puretun rivitalon alue 1,7 0,30 7, , ,8 < 1, Seassa rakennusjätettä, osin palanutta Seassa rakennusjätettä, osin palanutta, kiviä, kellarin lattia 2,3m GAS2 0,0 1,2 Hk/Sr Itäisen puretun rivitalon alue 1,9 0,30 7, , ,4 < 1, Rak.jätettä 1,2m asti GAS2 1,2 2,0 Hk Itäisen puretun rivitalon alue 2,3 0,50 6, , ,8 < 1, GAS2 2,0 2,7 Hk/Mr Itäisen puretun rivitalon alue 1,2 0,30 6, , ,5 < 1, GAS3 0,0 1,5 Hk/Sr Itäisen puretun rivitalon alue 2,8 0,30 7, , ,3 < 1, Rak.jätettä 1,5m asti GAS3 1,5 2,5 Hk/Mr Itäisen puretun rivitalon alue 1,8 0,30 7, , ,4 < 1, GAS4 0,0 1,5 Hk/Sr Eteläisen puretun rivitalon alue, vieressä vanha lämpökeskus Kuopan reunassa vanha täytetty kaivo, kaapeleita, ei jätetäyttöä GAS4 1,5 2,3 Hk/Sr Eteläisen puretun rivitalon alue, vieressä vanha lämpökeskus GAS5 0,0 1,0 Hk/Sr Eteläisen puretun rivitalon alue Vanhat perustukset paikallaan, ei jätetäyttöä GAS5 1,0 2,0 Hk/Sr Eteläisen puretun rivitalon alue 2,1 0,30 5, , ,3 < 1, GAS6 0,0 1,0 Hk/Sr/Org Vanha tankkauspaikka GAS6 1,0 2,0 Hk/Sr Vanha tankkauspaikka 2,1 0,30 6, , ,4 < 1, GAS7 0,0 1,0 Hk/Sr GAS7 1,0 2,0 Hk/Sr Itäinen alue, vanha vartiorakennus Itäinen alue, vanha vartiorakennus 1,4 0,30 7, , ,9 < 1, Kaapeleita betonilaatan ympärillä Vanhoja putkilinjoja Kynnysarvo Alempi ohjearvo Ylempi ohjearvo Vaarallisen jätteen raja-arvo TILASTOTIEDOT HAVAINTOJEN MÄÄRÄ MIN. MAKS. KESKIARVO MEDIAANI KESKIHAJONTA , ) ) ,2 0,30 4, , ,3 < 1, ,8 0,50 7, , < 1, ,9 0,32 6, , ,5 < 1, ,9 0,30 7, , ,2 < 1, ,47 0,063 0,99 4, ,2 3,1 0 3,7 51 Golder Associates Oy

16 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI LIITE C Analyysitodistukset Projektinro

17 ANALYYSIRAPORTTI KE R0 ASIAKAS NÄYTE Nimi Yhteyshenkilö GOLDER ASSOCIATES OY Jari Mattila SGS Refno Raportointi pvm KE R Osoite Ruosilankuja 3E Helsinki Saapumis pvm Aloitus pvm Valmistumis pvm Projekti Asiakkaan viite Näytteiden lkm KOMMENTIT ALLEKIRJOITUKSET Eeva Niemelä Apulaiskemisti ALAVIITTEET * DL - Tämä analyysi ei ole akkreditoitu Määritysraja Ei analysoitu Yritys on antanut tämän raportin SGS Palvelujen Yleisten Toimitusehtojensa (SGS General Conditions of Services) mukaisesti, jotka ovat saatavilla osoitteessa Toimitusehdot sisältävät rajoituksia yrityksen vahingonkorvausvastuuseen, hyvityksiin ja lain valintaan. Tämän dokumentin haltijan tulee huomioida, että informaatio tässä dokumentissa kuvaa tilanteen sellaisena kuin yhtiö on sen työsuorituksensa aikana todennut asiakkaan mahdollisten ohjeiden mukaisesti. Yrityksen vastuu rajoitttuu yrityksen asiakkaaseen eikä tämä dokumentti estä kaupan osapuolia käyttämästä kaupan asiakirjojen mukaisia oikeuksia ja velvoitteita. Tämän dokumentin sisällön tai ulkomuodon luvaton muuttaminen, väärentäminen tai vääristely on lainvastaista ja tekijä voidaan asettaa syytteeseen lain ankarimman tulkinnan mukaisesti. Ellei erikseen ole mainittu: (a) tässä dokumentissa esitetyt tulokset koskevat vain testattuja näytteitä ja (b) näytteitä säilytetään korkeintaan 2 viikkoa. Tämän dokumentin saa kopioida vain kokonaan, ellei yritys ole antanut kirjallista lupaa osittaiseen kopiointiin. SGS Inspection Services Oy Kotolahdentie 10 FI Kotka Finland t , f , Member of the SGS Group (SGS SA) Business ID Page 1 of 6

18 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE GAS1 0-1 KE GAS1 1-2 KE GAS2 0-1,2 KE GAS2 1,2-2 KE GAS2 2-2,7 Analyysi Yksikkö DL Kuiva-ainepitoisuus Menetelmä: SFS-ISO Kuiva-ainepitoisuus * paino-% Metallit maanäytteestä ICP-AES Menetelmä: ISO Arseeni mg/kg Kadmium mg/kg 0.3 <0.3 <0.3 < <0.3 Koboltti mg/kg Kromi mg/kg Kupari mg/kg Nikkeli mg/kg Lyijy mg/kg Vanadiini mg/kg Sinkki mg/kg Antimoni * mg/kg 1 <1 <1 <1 <1 <1 Metallit maanäytteestä ICP-AES Menetelmä: ISO Elohopea * mg/kg 0.2 <0.2 <0.2 <0.2 <0.2 <0.2 Polyaromaattiset hiilivedyt (PAH) maanäytteestä Menetelmä: SFS-ISO Naftaleeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Asenaftyleeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Asenafteeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Fluoreeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Fenantreeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Antraseeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Fluoranteeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Pyreeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Bentso(a)antraseeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Kryseeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Bentso(b)fluoranteeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Bentso(k)fluoranteeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Bentso(a)pyreeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Indeno(1,2,3-cd)pyreeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Dibentso(a,h)antraseeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 <0.20 Bentso(g,h,i)peryleeni mg/kg KA. 0.2 <0.20 <0.20 <0.20 <0.20 < PAH-yhdistettä yhteensä mg/kg KA. 3 <3.0 <3.0 <3.0 <3.0 <3.0 Haihtuvat orgaaniset yhdisteet ja TVOC C5-C10 maanäytteestä Menetelmä: SFS-ISO Bentseeni mg/kg KA Tolueeni mg/kg KA Etyylibentseeni mg/kg KA m+p-xyleeni mg/kg KA o-xyleeni mg/kg KA Styreeni mg/kg KA n-propyylibentseeni * mg/kg KA Isopropyylibentseeni * mg/kg KA ,2,4-trimetyylibentseeni * mg/kg KA ,3,5-trimetyylibentseeni * mg/kg KA Isopropyylitolueeni * mg/kg KA MTBE mg/kg KA Page 2 of 6

19 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE GAS1 0-1 KE GAS1 1-2 KE GAS2 0-1,2 KE GAS2 1,2-2 KE GAS2 2-2,7 Analyysi Yksikkö DL Haihtuvat orgaaniset yhdisteet ja TVOC C5-C10 maanäytteestä Menetelmä: SFS-ISO (continued) TAME mg/kg KA ETBE * mg/kg KA TAEE * mg/kg KA Klooribentseeni * mg/kg KA ,2-Diklooribentseeni * mg/kg KA ,2,3-Triklooribentseeni * mg/kg KA ,2,4-Triklooribentseeni * mg/kg KA Metyleenikloridi * mg/kg KA ,1-dikloorieteeni * mg/kg KA cis-1,2-dikloorieteeni * mg/kg KA trans-1,2-dikloorieteeni * mg/kg KA Trikloorieteeni mg/kg KA Tetrakloorieteeni mg/kg KA TVOC C5-C10 mg/kg KA Öljyhiilivedyt C10-C40 maanäytteestä Menetelmä: ISO Öljyhiilivedyt >C10-C21 mg/kg KA. 20 <20 <20 <20 <20 <20 Öljyhiilivedyt >C22-C40 mg/kg KA <20 <20 32 Öljyhiilivedyt >C10-C40 mg/kg KA. 40 <40 <40 <40 <40 <40 Näytenumero Näytteen nimi KE GAS3 0-1,5 KE GAS3 1,5-2,5 KE GAS4 1,5-2,3 KE GASA5 1-2 KE GAS6 1-2 Analyysi Yksikkö DL Kuiva-ainepitoisuus Menetelmä: SFS-ISO Kuiva-ainepitoisuus * paino-% Metallit maanäytteestä ICP-AES Menetelmä: ISO Arseeni mg/kg Kadmium mg/kg 0.3 <0.3 <0.3 - <0.3 <0.3 Koboltti mg/kg Kromi mg/kg Kupari mg/kg Nikkeli mg/kg Lyijy mg/kg Vanadiini mg/kg Sinkki mg/kg Antimoni * mg/kg 1 <1 <1 - <1 <1 Metallit maanäytteestä ICP-AES Menetelmä: ISO Elohopea * mg/kg 0.2 <0.2 <0.2 - <0.2 <0.2 Polyaromaattiset hiilivedyt (PAH) maanäytteestä Menetelmä: SFS-ISO Naftaleeni mg/kg KA. 0.2 <0.20 < Asenaftyleeni mg/kg KA. 0.2 <0.20 < Asenafteeni mg/kg KA. 0.2 <0.20 < Fluoreeni mg/kg KA. 0.2 <0.20 < Page 3 of 6

20 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE GAS3 0-1,5 KE GAS3 1,5-2,5 KE GAS4 1,5-2,3 KE GASA5 1-2 KE GAS6 1-2 Analyysi Yksikkö DL Polyaromaattiset hiilivedyt (PAH) maanäytteestä Menetelmä: SFS-ISO (continued) Fenantreeni mg/kg KA. 0.2 <0.20 < Antraseeni mg/kg KA. 0.2 <0.20 < Fluoranteeni mg/kg KA. 0.2 <0.20 < Pyreeni mg/kg KA. 0.2 <0.20 < Bentso(a)antraseeni mg/kg KA. 0.2 <0.20 < Kryseeni mg/kg KA. 0.2 <0.20 < Bentso(b)fluoranteeni mg/kg KA. 0.2 <0.20 < Bentso(k)fluoranteeni mg/kg KA. 0.2 <0.20 < Bentso(a)pyreeni mg/kg KA. 0.2 <0.20 < Indeno(1,2,3-cd)pyreeni mg/kg KA. 0.2 <0.20 < Dibentso(a,h)antraseeni mg/kg KA. 0.2 <0.20 < Bentso(g,h,i)peryleeni mg/kg KA. 0.2 <0.20 < PAH-yhdistettä yhteensä mg/kg KA. 3 <3.0 < Haihtuvat orgaaniset yhdisteet ja TVOC C5-C10 maanäytteestä Menetelmä: SFS-ISO Bentseeni mg/kg KA < <0.02 Tolueeni mg/kg KA < <0.02 Etyylibentseeni mg/kg KA < <0.02 m+p-xyleeni mg/kg KA < <0.04 o-xyleeni mg/kg KA < <0.02 Styreeni mg/kg KA < <0.02 n-propyylibentseeni * mg/kg KA < <0.02 Isopropyylibentseeni * mg/kg KA < <0.02 1,2,4-trimetyylibentseeni * mg/kg KA < <0.02 1,3,5-trimetyylibentseeni * mg/kg KA < < Isopropyylitolueeni * mg/kg KA < <0.02 MTBE mg/kg KA < <0.05 TAME mg/kg KA < <0.05 ETBE * mg/kg KA < <0.05 TAEE * mg/kg KA < <0.05 Klooribentseeni * mg/kg KA < <0.02 1,2-Diklooribentseeni * mg/kg KA < <0.02 1,2,3-Triklooribentseeni * mg/kg KA < <0.02 1,2,4-Triklooribentseeni * mg/kg KA < <0.02 Metyleenikloridi * mg/kg KA < <0.07 1,1-dikloorieteeni * mg/kg KA < <0.04 cis-1,2-dikloorieteeni * mg/kg KA < <0.03 trans-1,2-dikloorieteeni * mg/kg KA < <0.03 Trikloorieteeni mg/kg KA < <0.02 Tetrakloorieteeni mg/kg KA < <0.02 TVOC C5-C10 mg/kg KA <5.0 - <5.0 Öljyhiilivedyt C10-C40 maanäytteestä Menetelmä: ISO Öljyhiilivedyt >C10-C21 mg/kg KA. 20 <20 <20 <20 - <20 Öljyhiilivedyt >C22-C40 mg/kg KA. 20 <20 <20 <20 - <20 Öljyhiilivedyt >C10-C40 mg/kg KA. 40 <40 <40 <40 - <40 Näytenumero Näytteen nimi KE GAS7 1-2 Analyysi Yksikkö DL Kuiva-ainepitoisuus Menetelmä: SFS-ISO Page 4 of 6

21 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE GAS7 1-2 Analyysi Yksikkö DL Kuiva-ainepitoisuus Menetelmä: SFS-ISO (continued) Kuiva-ainepitoisuus * paino-% Metallit maanäytteestä ICP-AES Menetelmä: ISO Arseeni mg/kg Kadmium mg/kg 0.3 <0.3 Koboltti mg/kg Kromi mg/kg Kupari mg/kg Nikkeli mg/kg Lyijy mg/kg Vanadiini mg/kg Sinkki mg/kg Antimoni * mg/kg 1 <1 Metallit maanäytteestä ICP-AES Menetelmä: ISO Elohopea * mg/kg 0.2 <0.2 Polyaromaattiset hiilivedyt (PAH) maanäytteestä Menetelmä: SFS-ISO Naftaleeni mg/kg KA. 0.2 <0.20 Asenaftyleeni mg/kg KA. 0.2 <0.20 Asenafteeni mg/kg KA. 0.2 <0.20 Fluoreeni mg/kg KA. 0.2 <0.20 Fenantreeni mg/kg KA Antraseeni mg/kg KA Fluoranteeni mg/kg KA Pyreeni mg/kg KA Bentso(a)antraseeni mg/kg KA Kryseeni mg/kg KA Bentso(b)fluoranteeni mg/kg KA Bentso(k)fluoranteeni mg/kg KA Bentso(a)pyreeni mg/kg KA Indeno(1,2,3-cd)pyreeni mg/kg KA Dibentso(a,h)antraseeni mg/kg KA. 0.2 <0.20 Bentso(g,h,i)peryleeni mg/kg KA PAH-yhdistettä yhteensä mg/kg KA Haihtuvat orgaaniset yhdisteet ja TVOC C5-C10 maanäytteestä Menetelmä: SFS-ISO Bentseeni mg/kg KA Tolueeni mg/kg KA Etyylibentseeni mg/kg KA m+p-xyleeni mg/kg KA o-xyleeni mg/kg KA Styreeni mg/kg KA n-propyylibentseeni * mg/kg KA Isopropyylibentseeni * mg/kg KA ,2,4-trimetyylibentseeni * mg/kg KA ,3,5-trimetyylibentseeni * mg/kg KA Isopropyylitolueeni * mg/kg KA MTBE mg/kg KA Page 5 of 6

22 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE GAS7 1-2 Analyysi Yksikkö DL Haihtuvat orgaaniset yhdisteet ja TVOC C5-C10 maanäytteestä Menetelmä: SFS-ISO (continued) TAME mg/kg KA ETBE * mg/kg KA TAEE * mg/kg KA Klooribentseeni * mg/kg KA ,2-Diklooribentseeni * mg/kg KA ,2,3-Triklooribentseeni * mg/kg KA ,2,4-Triklooribentseeni * mg/kg KA Metyleenikloridi * mg/kg KA ,1-dikloorieteeni * mg/kg KA cis-1,2-dikloorieteeni * mg/kg KA trans-1,2-dikloorieteeni * mg/kg KA Trikloorieteeni mg/kg KA Tetrakloorieteeni mg/kg KA TVOC C5-C10 mg/kg KA. 5 - Öljyhiilivedyt C10-C40 maanäytteestä Menetelmä: ISO Öljyhiilivedyt >C10-C21 mg/kg KA. 20 <20 Öljyhiilivedyt >C22-C40 mg/kg KA. 20 <20 Öljyhiilivedyt >C10-C40 mg/kg KA. 40 < Page 6 of 6

23 SENAATTI INARI RAJAVARTIOLAITOS TUTKIMUSRAPORTTI LIITE D Valokuvat Projektinro

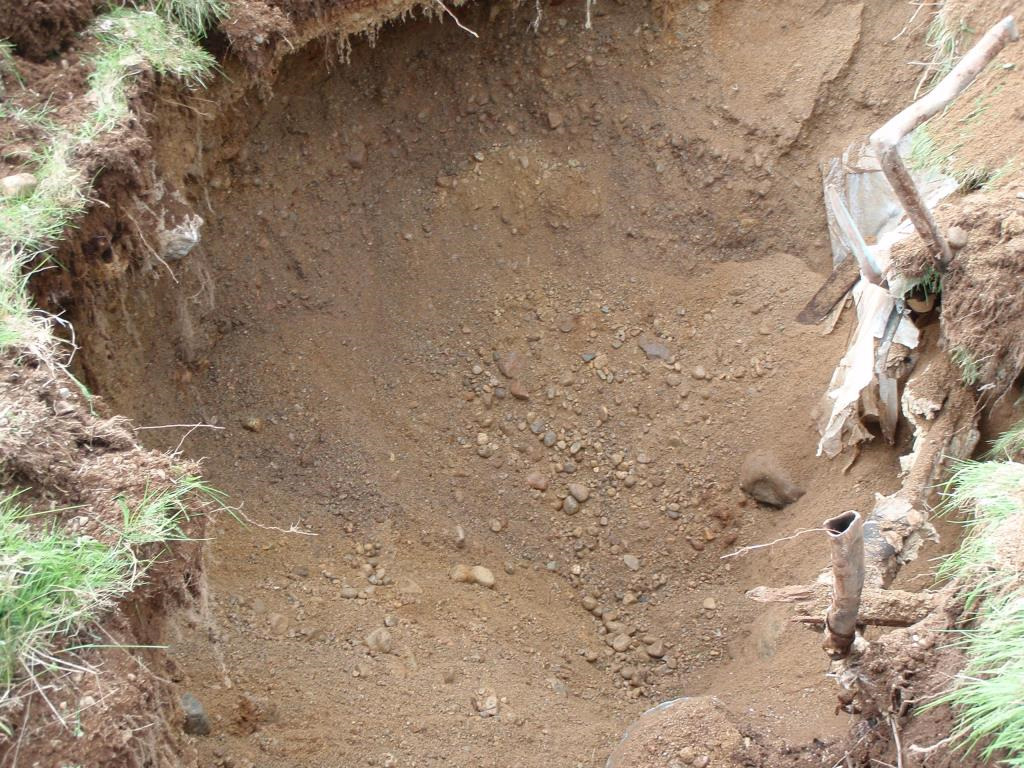

24 LIITE E VALOKUVAT Kuva 1: Koekuopassa GAS1 todettua purkujätettä. Kuva 2: Koekuopassa GAS3 todettua purkujätettä Projektinumero /2

25 LIITE E VALOKUVAT Kuva 3: Koekuoppa GAS6 tehtiin kohteessa vanhan säiliön aluslaatan viereen Kuva 4: Koekuopassa GAS7 todettiin putkistoa. Projektinumero /2

26 Golder Associates Oy Ruosilankuja 3 E Helsinki Suomi T:
