1 HAITTA-AINEET: ALTISTUMISEN ARVIOINTI Jarno Komulainen, FM Tiimipäällikkö Vahanen Rakennusfysiikka Oy

2 HAITTA-AINETUTKIMUKSET Selvitetään, missä kiinteistön rakennusosissa ja teknisissä järjestelmissä voi olla terveydelle vaarallisia ja haitallisia aineita ja rakennustarvikkeita. Raportissa esitetään vaarallisia aineita sisältävien materiaalien sijainti ja materiaalien lajit selostuksella, sijaintipiirustuksilla ja valokuvilla

3 YLEISIMMÄT HAITTA-AINEET RAKENNUSMATERIAALEISSA Asbesti Metalliyhdisteet PCB-yhdisteet PAH-yhdisteet Öljyhiilivedyt

4 ASBESTI Yleisnimitys usealle luonnosta saatavalle kuitumaiselle silikaattimineraalille. Antofylliitti Krokidoliitti Analyysimenetelmänä polarisaatio- ja elektronimikroskopia

5 METALLIYHDISTEET Lyijy-yhdisteitä käytettiin elastisten saumamassojen kovettimissa Metalliyhdisteitä on käytetty korroosionestoaineissa, maaleissa ja pestisideissä Metallisuoloja on käytetty puunkyllästeissä

6 PCB-YHDISTEET Polyklooratut bifenyylit eli PCB-yhdisteet Koostuvat kahdesta aromaattisesta renkaasta ja 2-10 klooriatomista Pääasiallinen altistusreitti on suun kautta Aistinvarainen arviointi ei riitä PCB-kongeneereja on 209 erilaista. Niistä tutkitaan PCB(7)

7 PCB-YHDISTEET YLEISIMMÄT RAKENNUSMATERIAALIT ELASTISET MASSAT

8 PCB-YHDISTEET YLEISIMMÄT RAKENNUSMATERIAALIT MAALIT

9 PAH-YHDISTEET Polysykliset aromaattiset hiilivedyt eli PAH-yhdisteet Koostuvat kahdesta tai useammasta fuusioituneesta aromaattisesta renkaasta Muodostuvat orgaanisen materiaalin epätäydellisessä palamisessa Pääasialliset altistusreitit ovat ihokosketus ja hengitysaltistus Aistinvarainen arviointi ei riitä Analysoidaan PAH(16)-yhdisteet

10 PAH(16)-YHDISTEET Antraseeni Asenafteeni Asenaftyleeni Bentso(a)antraseeni Bentso(a)pyreeni Bentso(b)fluoranteeni Bentso(g,h,i)peryleeni Bentso(k)fluoranteeni Dibentso(a,h)antraseeni Fenantreeni Fluoranteeni Fluoreeni Indeno(1,2,3-cd)pyreeni Naftaleeni Pyreeni Kryseeni

11 PAH-YHDISTEET YLEISIMMÄT RAKENNUSMATERIAALIT - PUU

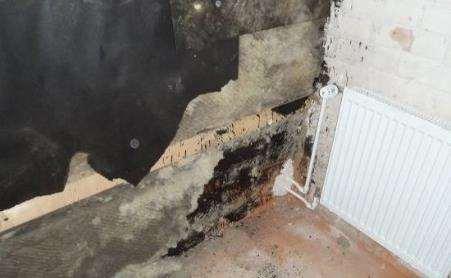

12 PAH-YHDISTEET YLEISIMMÄT RAKENNUSMATERIAALIT RAKENNUSPAHVIT JA -PAPERIT

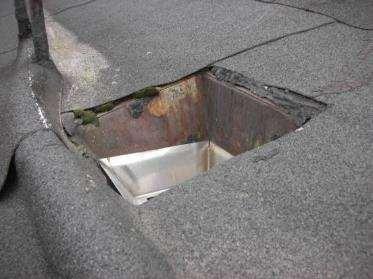

13 PAH-YHDISTEET YLEISIMMÄT RAKENNUSMATERIAALIT KERMIT JA BITUMIMASSAT

14 PAH-YHDISTEET YLEISIMMÄT RAKENNUSMATERIAALIT SIVELYT JA MAALIT

15 PAH-YHDISTEIDEN ANALYTIIKKA Analyyseissä materiaali liuotetaan nestefaasiin. Yhdisteiden pitoisuuksien määritys tapahtuu kromatografisesti. Yhdisteiden tunnistus tapahtuu joko massaspektrometrisesti tai muulla detektorilla. Tuloksissa raportoidaan kunkin yksittäisen PAH-yhdisteen pitoisuus sekä PAH(16)- summapitoisuus yksikössä mg/kg.

16 PAH-YHDISTEIDEN SISÄILMARAJA-ARVOJA TYÖHYGIEENISET RAJA-ARVOT Bentso[a]pyreeni 8h [μg/m 3 ] Bentso[a]pyreeni 15 min [μg/m 3 ] Naftaleeni 8 h [μg/m 3 ] Naftaleeni 15 min [μg/m 3 ] Suomi Ruotsi Tanska Alankomaat 0, Itävalta Sveitsi 2 Saksa 0,7 5, USA

17 PAH-YHDISTEIDEN SISÄILMARAJA-ARVOJA STMa 545/2015:n toimenpideraja TTL:n sisäilman tavoitetaso (ehdotus 2016) Naftaleeni [μg/m 3 ] 10 WHO 10 Saksan ympäristöministeriö

18 PAH-YHDISTEET SISÄILMASSA Ilman kaasumaiset PAH-yhdisteet Hiukkasiin sitoutuneet PAH-yhdisteet

19 ÖLJYHIILIVEDYT BTEX = Bentseeni, tolueeni, etyylibentseeni, o-ksyleeni, m-ksyleeni ja p-ksyleeni Mineraaliöljyjakeet C 10 -C 40 Bensiinijakeet C 5 -C 10 Keskitisleet C 10 -C 21 Raskaat jakeet C 22 -C 40

20 ÖLJYHIILIVEDYT

22 ÖLJYHIILIVETYJEN ANALYTIIKKA SISÄILMASTA (VOC-ANALYYSI) Yhdisteiden pitoisuuksien määritys tapahtuu kromatografisesti Yhdisteiden tunnistus tapahtuu massaspektrometrisesti Tuloksissa raportoidaan kunkin yksittäisen n-alkaanin pitoisuus sekä tunnistamattomien alifaattisten ja alisyklisten yhdisteiden summapitoisuus Öljyhiilivetyepäilyistä tulee keskustella analyysit tekevän laboratorion kanssa etukäteen, sillä analytiikka vaatii laboratoriolta runsaasti kokemusta ja ammattitaitoa

23 Lämpötila ºC ÖLJYPERÄISTEN VOC-YHDISTEIDEN SISÄILMAVAIKUTUS Naftaleeni 218 ºC TVOC-alue Kiehumispiste Hiiliatomien lukumäärä

24 TVOC-emissio (mg/m 2 h) PITOISUUSTULOSTEN TULKINTA 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0 M1 M Betonin öljyhiilivetypitoisuus C 10 -C 21 (mg/kg)

25 ÖLJYHIILIVEDYT

26 ÖLJYHIILIVEDYT SISÄILMASSA Paine-ero ulkoilman suhteen -20 Pa Paine-ero ulkoilman suhteen 0 Pa

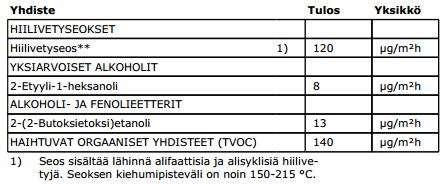

27 ÖLJYHIILIVEDYT SISÄILMASSA FLEC-näyte VOC-näyte

28 HAIHTUVAT HAITTA- AINEET Korjausvaihtoehtoja 28

29 TIIVISTYS- JA KAPSELOINTIKORJAUS Tutkitusti toimivat ratkaisut Materiaalien pitkäaikaistestaus Mallinnus Toimivia ratkaisuja ainakin PAHyhdisteille Öljyhiilivetypilaantuneille rakenteille ei ole tutkitusti toimivia kapselointi- ja tiivistyskorjausratkaisuja 29

30 OSITTAINEN PURKAMINEN Tutkimustulosten perusteella rajataan korjausalue Vältytään rakennuksen kokonaispurulta 30
