1 RAPORTTI SALON KAUPUNKI Ympäristöauditointi Salorankatu 2 Salo Projektinumero: Versio A0 Jakelu: Golder Associates Oy Salon kaupunki / Ari Vainio

2 Sisällysluettelo 1.0 TEHTÄVÄN KUVAUS Johdanto KOHTEEN KUVAUS Tunnistetiedot Sijainti ja omistus Käyttöhistoria ja nykytilanne Aikaisemmat tutkimukset GEOLOGIA JA HYDROGEOLOGIA Topografia Maaperä Pohjavesi/orsivesi Pintavesi KENTTÄTUTKIMUKSET Maanäytteet Analyysit ja menetelmät Kenttätestit Laboratorioanalyysit Analyysitulokset Öljyhiilivedyt Raskasmetallit ja arseeni PAH-yhdisteet Rakennus- ja muun jätteen esiintyminen HAITTA-AINEPITOISUUKSIEN VERTAILU MAAPERÄN PILAANTUNEISUUDEN ARVIOINTI JOHTOPÄÄTÖKSET JA JATKOTOIMENPITEET... 5 LIITTEET LIITE A Kartat LIITE B Yhteenvetotaulukot LIITE C Analyysitodistukset LIITE D Valokuvat Projektinro

3 Tutkimusraportin yhteenveto Tilaaja: Salon kaupunki Kiinteistön omistaja: Salon kaupunki Yhteyshenkilö: Ari Vainio Kiinteistön nro: Tilaajan osoite: PL Salo Kohteen osoite: Salorankatu 2 Salo Toimeksianto: Golder Associates Oy toteutti Salossa, osoitteessa Salorankatu 2 ympäristöteknisen maaperätutkimuksen Salon kaupungin toimeksiannosta. Näytteenotto suoritettiin Tutkimuksen tarkoituksena oli selvittää alueen ympäristötekninen tila ja arvioida kiinteistön rakentamiskelpoisuutta nykyisen asemankaavan mukaisessa käytössä (liikeja toimistokäyttö K-1) tai mahdollisen kaavamuutoksella asuinkäytössä. Toteutus: Kohteessa otettiin maanäytteitä yhteensä 7 näytepisteestä kairakoneella. Yhteensä maanäytteitä otettiin 27 kpl. Kaikista maanäytteistä tutkittiin haihtuvien hiilivetyjen suhteellista määrää PID-kenttämittarilla. Valituista maanäytteistä analysoitiin laboratoriossa öljyhiilivetyjakeet C 10 -C 40, raskasmetallit ja PAH-yhdisteet. Analyysituloksia verrattiin Valtioneuvoston asetuksessa Vna 214/2007 annettuihin kynnys- ja ohjearvoihin. Vesinäytteitä ei otettu. Tulokset: Laboratoriossa analysoiduissa maanäytteissä ei todettu VNA 214/2007 esitettyjen kynnysarvopitoisuuksien ylityksiä. Tutkimuspisteessä S2 todettiin rakennuskiviä ja muovia 1-3,4 m syvyydessä ja tutkimuspisteessä S6 tiilenpalasia 0,5-1,0 metrin syvyydeltä otetuissa näytteissä. Muissa näytteissä ei todettu merkkejä rakennus- tai muusta jätteestä. Johtopäätökset: Tehdyn tutkimuksen perusteella alueella ei todettu VNA 214/2007 asetuksessa esitettyjen kynnysarvopitoisuuksien ylityksiä ja siten kohteen alueella ei todettu pilaantuneiksi luokiteltavia maa-aineksia eikä siten maaperän kunnostustarvetta. Voimassa olevassa kaavassa alue on varattu liike- ja toimistokäyttöön, mutta alueelle on harkittu kaavamuutosta herkempään (asuinkäyttö). Tutkimuspisteissä ei todettu haitta-aineilla pilaantuneita maa-aineksia, joiden perusteella alueen nykyisen kaavan mukainen käyttötarkoitus tai kaavamuutos asuinkäyttöön ei olisi mahdollista. Jatkotoimenpide-ehdotus: Tehdyn tutkimuksen perusteella alueella ei ole tarvetta maaperän kunnostamiselle. Kahden näytepisteen alueella todettiin merkkejä rakennusjätteestä. Rakennusjätteen ja rakennusjätettä sisältävän massojen käsittelystä kaivuiden yhteydessä ja tuleva suunniteltu käyttö huomioiden tulee sopia Salon kaupungin ympäristönsuojelutoimiston kanssa. Kohteen alueella on aiemmin ollut maaperässä maanalainen lämmitysöljysäiliö. Em. lämmitysöljysäiliön tarkkaa sijaintia ei tilaajalta saatujen tietojen perusteella ollut mahdollista määrittää eikä viitteitä säiliöstä havaittu maastossa. Varmuutta lämmitysöljysäiliön poistamisesta ei myöskään saatu. Kohteen alueella todettiin täytöissä rakennusjätteitä. Rakennusjätteen laajuutta ei kiinteistön koko huomioiden ole mahdollista rajata. Vanhoihin rakennusjätettä sisältäviin täyttöihin voi liittyä maaperän pilaantumista. Em. huomioiden alueella myöhemmin tehtävien kaivuiden yhteydessä tulee nyt tutkimattomilla alueilla varautua maaperän pilaantuneisuuteen. Mikäli myöhemmin kaivuiden yhteydessä tehtyjen havaintojen perusteella maaperän epäillään olevan pilaantunut, tulee maaperän haitta-ainepitoisuudet tarkistaa ympäristöteknisen asiantuntijan toimesta. Pilaantuneen maaperän puhdistaminen on luvanvaraista toimintaa. Luvan maaperän puhdistamiselle myöntää Varsinais-Suomen elinkeino-, liikenne- ja ympäristökeskus sille jätettävän PIMA- ilmoituksen perusteella. Projektinro

4 1.0 TEHTÄVÄN KUVAUS 1.1 Johdanto Golder Associates Oy teki ympäristöteknisen maaperätutkimuksen keskustan läheisyydessä sijaitsevassa kiinteistössä, osoitteessa Salorankatu 2. Tutkimus tehtiin tilaajan hyväksymän tutkimussuunnitelman mukaisesti. Tutkimuksen tarkoituksena oli selvittää alueen ympäristötekninen tila ja arvioida kiinteistön rakentamiskelpoisuutta nykyisen asemankaavan mukaisessa käytössä (liike- ja toimistokäyttö K-1) tai mahdollisen kaavamuutoksen perusteella asuinkäyttöön. 2.0 KOHTEEN KUVAUS 2.1 Tunnistetiedot Hankkeen nimi: Salo Salorankatu Projektinumero: Sijainti ja omistus Kiinteistön omistaja: Salon kaupunki Kiinteistörekisteritunnukset: Likimääräiset koordinaatit, ETRS89-TM35FIN: N: E: Tutkimuksen kohteena oleva kiinteistö sijaitsee Salon keskustan tuntumassa Maariankadun, Joensuunkadun ja Salorankadun välissä. Kohteen länsipuolella sijaitsevassa tontissa on sijainnut mm. viljavarasto, joka paloi vuonna Tutkittu tonttialue on kaavoitettu liike- ja toimistokäyttöön (K-1) tarkoitetuksi alueeksi. Sijaintikartta on esitetty liitteessä A. 2.3 Käyttöhistoria ja nykytilanne Tällä hetkellä kiinteistöllä ei ole rakennuksia. Kiinteistö on nykyisin puoliksi asfaltoitu alue ja puoliksi sorapintainen alue. Alueen läpi kulkee yleinen kävelytie ja aluetta on käytetty myös parkkialueena. (Salon seudun opaskartta, Projektinro Versio A0 1

5 Aiemmin kiinteistöllä on sijainnut öljylämmitteinen päivittäistavarakauppa, joka tuhoutui tulipalossa 1980-luvun loppupuolella. Kiinteistöllä saattaa edelleen olla maaperässä kyseiseltä ajoilta oleva maanalainen öljysäiliö. Tutkimuksen aikana ei kuitenkaan havaittu merkkejä öljysäiliöstä. Päivittäistavarakaupan tuhoutumisen jälkeen kiinteistöllä toimi väliaikaisesti linja-autoasema, jolloin alue asfaltoitiin osittain. Kiinteistön pinta-ala on n m Aikaisemmat tutkimukset Kohteesta ei ollut käytettävissä aikaisempia tutkimustuloksia. 3.0 GEOLOGIA JA HYDROGEOLOGIA 3.1 Topografia Kiinteistö sijaitsee karttatarkastelun perusteella noin tasolla +5. Alueen pohjoispuolelta lähtien maanpinta laskee etelään kohden Viurilanlahtea. 3.2 Maaperä Geologian tutkimuskeskuksen maaperäkartan (1:20 000) mukaan tutkitun kiinteistön ja ympäröivän alueen maaperä on savea (Avoin karttapalvelu Paikkatietoikkuna, tieto haettu ). Ympäristöteknisessä tutkimuksessa todettiin maanpinnassa täyttömaata 0,5-1,5 metrin paksuudelta (hiekkaista soraa). Täyttömaan alapuolella todettiin olevan pääosin savea. Kairaukset päätettiin pääosin 3 metrin syvyyteen maanpinnasta. Näytepisteessä S2:ssa kairaus päättyi rakennuskiveen ja muissa pisteissä saveen. Savikerroksen paksuus alueella ei ole tiedossa. 3.3 Pohjavesi/orsivesi Kohde ei sijaitse luokitellulla pohjavesialueella tai sellaisen läheisyydessä. Lähin luokiteltu pohjavesialue (Ylhäinen-Kärkkä , I-luokka) sijaitsee noin 2,5 km kohteesta etelään. Tutkimuksen yhteydessä saven todettiin olevan kosteaa noin 1-2 metrin syvyydessä kiinteistön kaikissa muissa pisteissä paitsi S1 ja S2. Alueen pohjaveden virtaussuunnasta ei ole mitattua tietoa, mutta alueen yleinen topografia huomioiden arvioidaan, että pohjaveden virtaussuunta on etelään kohden Viurilanlahtea. Projektinro Versio A0 2

6 3.4 Pintavesi Tutkimusalue on osittain asfaltoitu ja osittain sorapinnalla. Pintavedet (sade- ja sulamisvedet) ovat päällystetyltä alueelta johdettu sadevesikaivoihin ja päällystämättömillä alueilla imeytyvät maahan. Kohteen lähimmät pintavesistöt ovat Salonjoki (n. 700 m etäisyydellä kohteesta), Salitunoja (n. 1,2 km etäisyys) ja Halikonjoki (1,8 km kohteesta), jotka kaikki virtaavat kohti Viurilanlahtea (n. 2,5 km kohteesta). 4.0 KENTTÄTUTKIMUKSET 4.1 Maanäytteet Tutkimuskohteessa otettiin maanäytteitä kairaamalla kiinteistön alueelle 7 tutkimuspistettä (S1-S7) keskiraskaalla kairakoneella. Maanäytteitä otettiin yhteensä 27 kpl. Tutkimuspisteet ulotettiin 2-3 metrin syvyyteen maanpinnasta. Tutkimuspisteiden sijainti on esitetty kartalla liitteessä A. 4.2 Analyysit ja menetelmät Kenttätestit Kaikista otetuista maanäytteistä (27 kpl) analysoitiin haihtuvien yhdisteiden suhteellista esiintymistä PID -mittarilla näytepussin kaasutilasta Laboratorioanalyysit Kenttätestien tulosten ja aistihavaintojen perusteella valituista maanäytteistä analysoitiin laboratoriossa seuraavat haitta-aineet: Mineraaliöljypitoisuus jaoteltuna diesel- / kevyttä polttoöljyjä vastaaviin hiilivetyjakeisiin C 10 -C 21 sekä voiteluöljyä vastaaviin hiilivetyjakeisiin C 22 -C 40 kaasukromatografisesti (GC) liuotinuutosta 5 kpl, Raskasmetallit ja arseeni ICP-AES -menetelmällä 5 kpl, PAH -yhdisteet liuotinuutosta kaasukromatografisesti (GC) 3 kpl. Tutkimuksessa käytetyn laboratorion analyysimenetelmäkuvaukset ja mittausepävarmuudet on esitetty analyysitodistuksissa liitteessä C. Projektinro Versio A0 3

7 Analyysit tehtiin ALS Finland Oy:n Prahan laboratoriossa. 4.3 Analyysitulokset Öljyhiilivedyt Kaikkien analysoitujen näytteiden öljyhiilivetyjakeiden C 10 -C 40 pitoisuudet alittivat VNa 214/2007 asetuksessa esitetyn kynnysarvon Raskasmetallit ja arseeni Analysoitujen näytteiden raskasmetallien ja arseenin pitoisuudet olivat alle VNa 214/2007 asetuksessa esitetyn kynnysarvon PAH-yhdisteet Analysoiduissa näytteissä PAH-yhdisteiden pitoisuudet alittivat VNa 214/2007 mukaiset kynnysarvot. Maanäytteiden kenttä- ja laboratorioanalyysitulokset on esitetty kokonaisuudessaan liitteissä B ja C. 4.4 Rakennus- ja muun jätteen esiintyminen Tutkimuspisteessä S2 todettiin rakennuskiviä ja muovia 1-3,4 m syvyydessä ja tutkimuspisteessä S6 tiilenpalasia 0,5-1 metrin syvyydeltä otetuissa näytteissä. Muissa näytteissä ei todettu merkkejä rakennus- tai muusta jätteestä. 5.0 HAITTA-AINEPITOISUUKSIEN VERTAILU Maaperän haitta-ainepitoisuuksien vertailu kohteessa perustuu Valtioneuvoston antamaan asetukseen: Maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista. Asetuksen liitteessä on annettu kynnys- ja ohjearvot maaperän haitta-ainepitoisuuksille. Kohdekohtaisen arvioinnin apuna käytetään asetuksen liitteenä säädettyjä ohjearvoja. Kynnysarvo sekä alempi ja ylempi ohjearvo määritellään asetuksen liitteessä seuraavasti: Kynnysarvo: Haitallisen aineen pitoisuusarvo, jonka ylittyessä maaperän pilaantuneisuus ja puhdistustarve on arvioitava, Alempi ohjearvo: Haitallisen aineen pitoisuusarvo, jonka ylittyessä alueen maaperä pidetään yleensä pilaantuneena, ellei Projektinro Versio A0 4

8 aluetta käytetä teollisuus-, varasto- tai liikennealueena taikka muuna vastaavana alueena tai ellei kohdekohtaisella riskinarvioinnilla ole toisin osoitettu, Ylempi ohjearvo: Haitallisen aineen pitoisuusarvo, jonka ylittyessä maaperä pidetään yleensä pilaantuneena alueella, jota käytetään teollisuus-, varasto- tai liikennealueena taikka muuna vastaavana alueena, ellei kohdekohtaisella riskinarvioinnilla ole toisin osoitettu. 6.0 MAAPERÄN PILAANTUNEISUUDEN ARVIOINTI Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi perustuu valtioneuvoston asetukseen 214/2007 maaperän pilaantuneisuudesta ja puhdistustarpeen arvioinnista (ns. PIMA -asetus). Maaperän pilaantuneisuus tulee arvioida, mikäli jonkin haitta-aineen VNa 214/2007 asetuksen mukainen kynnysarvo ylittyy. Kohteen alueella ei todettu kynnysarvoa ylittäviä öljyhiilivetyjen, PAHyhdisteiden tai raskasmetallien pitoisuuksia, joten kiinteistön maaperän pilaantuneisuutta ei ole tarvetta arvioida. Alueen maaperä ei ole tutkimuspisteiden alueella pilaantunut. 7.0 JOHTOPÄÄTÖKSET JA JATKOTOIMENPITEET Kesäkuussa 2015 tehdyn maaperätutkimuksen tarkoituksena oli selvittää kiinteistön maaperän ympäristöteknistä laatua sekä mahdollisten haitta-aineiden laatua, pitoisuutta ja määrää. Tutkimuksen yhteydessä otettiin yhteensä 27 maanäytettä 7 tutkimuspisteestä. Tutkimuspisteessä S6 todettiin täyttömaassa tiilenpaloja ja rakennusjätettä. Rakennusjäte tulee ottaa huomioon kohteesta massoja poistettaessa. Lisäksi tutkimuspisteessä S2 todettiin 1-3 metrin syvyydessä rakennuskiviä ja muovia. Rakennusjätteen ja rakennusjätettä sisältävien massojen käsittelystä ja poistotarpeesta (esim. tulevien rakennuksien alueelta) tulee sopia Salon kaupungin ympäristönsuojelutoimiston kanssa. Kiinteistön tutkimuksessa ei todettu kynnysarvon ylittäviä öljyhiilivetyjen, PAH-yhdisteiden tai raskasmetallien pitoisuuksia, joten tämän tutkimuksen perusteella tutkitulla alueella ei ole haitta-aineilla pilaantuneita maa aineksia ja siten kiinteistön maaperän puhdistamiselle tai jatkotoimenpiteille ei ole tarvetta. Projektinro Versio A0 5

9 Kohteen asemakaavan mukaan alue on kaavoitettu liike- ja toimistokäyttöön, mutta alueelle on harkittu kaavamuutosta herkempään asuinkäyttöön. Otettujen maanäytteiden perusteella alueen maaperässä ei todettu haitta-aineilla pilaantuneita maa-aineksia, joten alueen rakentamiselle ei arvioida olevan rajoitteita nykyisen kaavan mukaisessa käytössä tai kaavamuutoksella asuinkäytössä. Kohteen alueella on pitkä käyttöhistoria. Kohteen alueella on aiemmin ollut maaperässä maanalainen lämmitysöljysäiliö. Em. lämmitysöljysäiliön tarkkaa sijaintia ei tilaajalta saatujen tietojen perusteella ollut mahdollista määrittää eikä viitteitä säiliöstä havaittu maastossa. Varmuutta lämmitysöljysäiliön poistamisesta ei myöskään saatu. Kohteen alueella todettiin täytöissä rakennusjätteitä. Rakennusjätteen laajuutta ei kiinteistön koko huomioiden ole mahdollista rajata. Vanhoihin rakennusjätettä sisältäviin täyttöihin voi liittyä maaperän pilaantumista. Em. huomioiden alueella myöhemmin tehtävien kaivuiden yhteydessä tulee nyt tutkimattomilla alueilla varautua maaperän pilaantuneisuuteen. Mikäli myöhemmin kaivuiden yhteydessä tehtyjen havaintojen perusteella maaperän epäillään olevan pilaantunut, tulee maaperän haitta-ainepitoisuudet tarkistaa ympäristöteknisen asiantuntijan toimesta. Pilaantuneen maaperän puhdistaminen on luvanvaraista toimintaa. Luvan maaperän puhdistamiselle myöntää Varsinais-Suomen elinkeino-, liikenne- ja ympäristökeskus sille jätettävän PIMA- ilmoituksen perusteella. Projektinro Versio A0 6

10 Raportin allekirjoitussivu GOLDER ASSOCIATES OY Marko Syrjänen QA: JRA FI (Helsinki, Suomi) Ruosilankuja 3 E, Helsinki, Suomi Toimitusjohtaja / Managing Director Erkki Paatonen. Projektinro Versio A0

11 LIITE A Kartat Projektinro Versio A0

12 Path: Z:\IM\Salon kaupunki\salorankatu\99_projects\ salo PIMA-tutkimus\03_PRODUCTION\0001-Ympäristöarviointi\ X-0001.mxd INDEKSIKARTTA TURUNTIE SALORANKATU S MERKINNÄT. TUTKIMUSPISTE MAANALAISET RAKENTEET S :1 000 METRIÄ MARIANKATU S S4. ARVIOITU MAANALISEN ÖLJYSÄILIÖN SIJAINTI S3. S2. S1. JOENSUUNKATU VILHONKATU ASIAKAS SALON KAUPUNKI PROJEKTI SALO PIMA-TUTKIMUS, SALORANKATU 2 YMPÄRISTÖARVIOINTI SISÄLTÖ TUTKIMUSPISTEIDEN SIJAINTIKARTTA KONSULTTI VVVV-KK-PP LAATINUT SUUNNITELLUT JHE SVA IF THIS MEASUREMENT DOES NOT MATCH WHAT IS SHOWN, THE SHEET HAS BEEN MODIFIED FROM: ISO A4 25mm TARKASTANUT SVA ORTOKUVA, MAANMITTAUSLAITOS 07/2015, CC 4.0 HYVÄKSYNYT MSY PROJEKTI NRO DOK.NRO REV. PIIR.NRO A 1 0

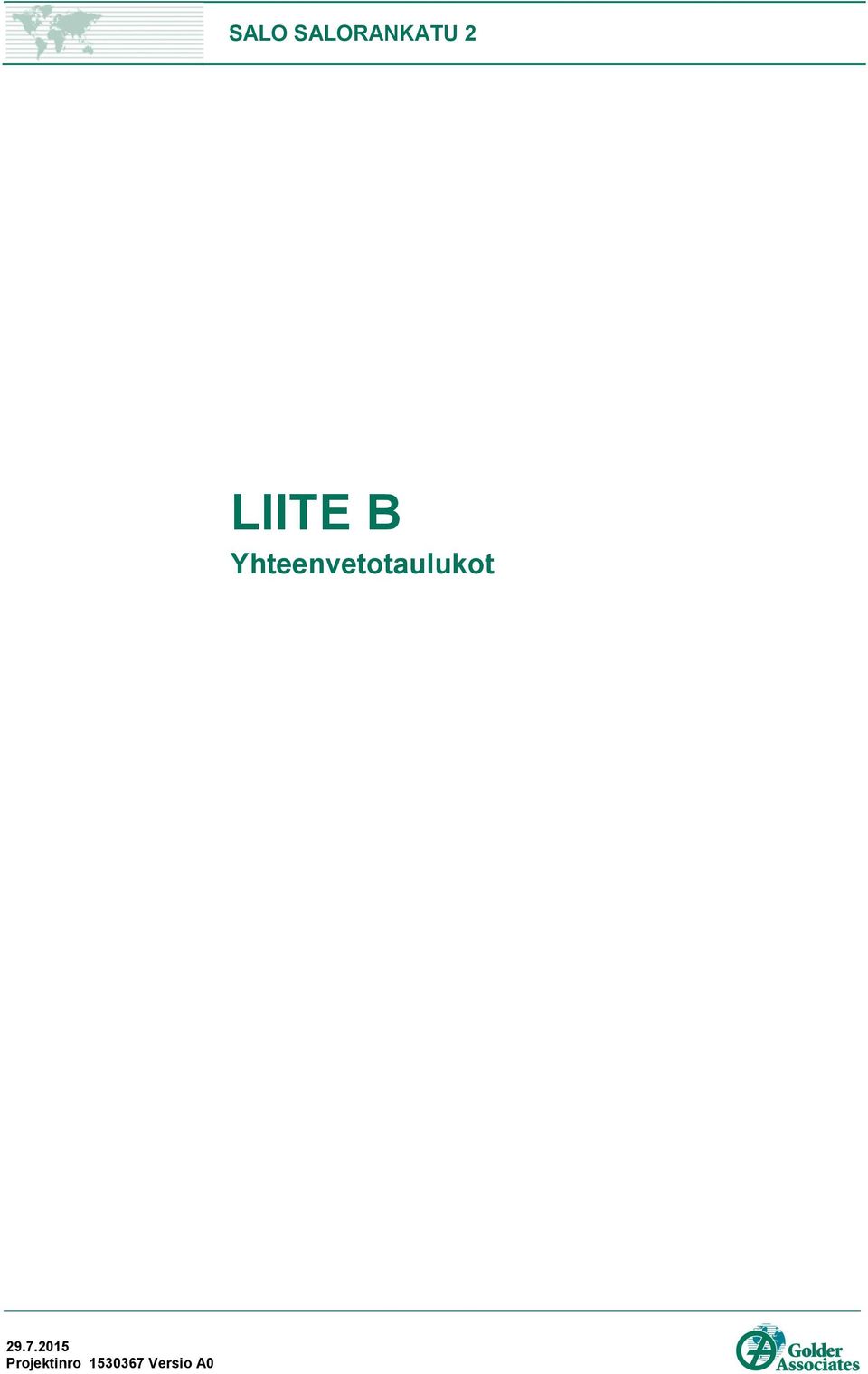

13 LIITE B Yhteenvetotaulukot Projektinro Versio A0

14 YHTEENVETOTAULUKKO Maanäytteet (1) Projektin nimi: Projektinumero: Näytteenotto pvm. Näyte numero Salo Salorankatu ja Palometsänkatu Syvyys m Maalaji Näytepisteen kuvaus Kairauksen päättyminen KENTTÄ- MITTAUK SET, PID RASKASMETALLIT N ä y t t Kosteus Muut havainnot ppm mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg S1 0,0-0,5 HkSr Oletetun öljysäiliön 0 Rapautunutta, huokoista kiveä S1 0,5-1,0 HkSr vierusta 0 0,74 24 < 0,40 5, < 0,20 9,1 4,9 < 0, S1 1,0-2,0 HkSr S1 2,0-3,0 SaHk 0 määräsyv S2 0,0-0,5 HkSr Oletetun öljysäiliön S2 0,5-1,0 Hk vierusta S2 1,0-2,0 KiSr 0 Rakennustäyttö S2 2,0-3,4 KiHk 0 1,6 57 < 0,40 8, < 0, < 0, määräsyv. Rakennustäyttö S3 0,0-0,5 HkSr Tontin keskiosa 0 1,1 42 < 0,40 7, < 0, < 0, S3 0,5-1,0 Sa S3 1,0-2,0 Sa 0 Kostea S3 2,0-3,0 Sa 0 määräsyv. Kostea S4 0,0-0,5 HkKi Tontin keskiosa 0 Kvartsikiveä S4 0,5-1,0 HkSiKi 0 1,3 51 < 0,40 7, < 0, ,2 < 0, Kvartsikiveä S4 1,0-2,0 Sa 0 Lievästi kostea S4 2,0-3,0 Sa 0 määräsyv. Kostea S5 0,0-0,5 Hk Tontin länsipuoli S5 0,5-1,0 Sa 0 Tummahko savi S5 1,0-2,0 Sa 0 Tummahko savi S5 2,0-3,2 Sa 0 määräsyv. Kostea S6 0,0-0,5 Hk Tontin pohjoispuoli S6 0,5-1,0 HkSa 0 1,2 40 < 0,40 7, < 0, ,0 < 0, Tiiltä joukossa S6 1,0-2,0 Sa 0 tiivis maak. Tummahko savi S7 0,0-0,5 HkKi Tontin itäpuoli S7 0,5-1,5 Hk S7 1,5-2,0 Sa S7 2,0-3,0 Sa 0 määräsyv. Kostea Kynnysarvo Alempi ohjearvo Ylempi ohjearvo Vaarallisen jätteen raja-arvo TILASTOTIEDOT HAVAINTOJEN MÄÄRÄ MIN. MAKS. KESKIARVO MEDIAANI KESKIHAJONTA As Ba Cd Co Cr Cu Hg Ni Pb Sb V Zn , ) ) ,0 0,74 24 < 0,40 5, < 0,20 9,1 4,9 < 0, ,0 1,6 57 < 0,40 8, < 0, < 0, ,0 1,2 43 < 0,40 7, < 0, ,6 < 0, ,0 1,2 42 < 0,40 7, < 0, ,2 < 0, ,0 0, ,1 3,1 5,9 0,0045 2,9 4,9 0,0071 5,6 20 MUUT TIEDOT Golder Associates Oy

15 YHTEENVETOTAULUKKO Maanäytteet (1) KENTTÄ- Projektin nimi: Salo Salorankatu ja Palometsänkatu MITTAUK ÖLJYHIILIVEDYT PAH-YHDISTEET MUUT TIEDOT Projektinumero: SET, N Näytteenottvyys Maalaji Näytepisteen kuvaus PID C 10-C 21 C 22-C 40 C 10-C 40 nafty- naf- ran- (a)antra- (b)fluo- (k)fluo- (a)py- 2,3-cd) (ghi)- (a,h)-ant- y sen päät- Kosteus Muut havainnot Sy- Ase- Ase- Fluo- Bentso- Bentso- Bentso- Bentso- Indeno(1, Bentso- Dibentso- ä Kairauk- Näyte Naftaleenreenreenseenreenseeni yhteensä Fluo- Fenant- Antra- Py- Kry- PAH numero pvm. m leeni teeni teeni seeni ranteeni ranteeni reeni -pyreeni peryleeni raseeni t tyminen t ppm mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg S1 0,0-0,5 HkSr Oletetun öljysäiliön 0 Rapautunutta, huokoista kiveä S1 0,5-1,0 HkSr vierusta 0 < < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 0,010 < 0,010 < 0,010 < 0,010 < 0,010 0,010 < 0,010 0,013 < 0,010 < 0, S1 1,0-2,0 HkSr S1 2,0-3,0 SaHk 0 määräsyv S2 0,0-0,5 HkSr Oletetun öljysäiliön S2 0,5-1,0 Hk vierusta S2 1,0-2,0 KiSr 0 Rakennustäyttö S2 2,0-3,4 KiHk < 0,010 < 0,010 < 0,010 0,019 0,12 0,022 0,11 0,086 0,044 0,045 0,040 0,021 0,034 0,019 0,027 < 0,010 0,59 määräsyv. Rakennustäyttö S3 0,0-0,5 HkSr Tontin keskiosa S3 0,5-1,0 Sa S3 1,0-2,0 Sa 0 Kostea S3 2,0-3,0 Sa 0 määräsyv. Kostea S4 0,0-0,5 HkKi Tontin keskiosa 0 Kvartsikiveä S4 0,5-1,0 HkSiKi 0 Kvartsikiveä S4 1,0-2,0 Sa 0 Lievästi kostea S4 2,0-3,0 Sa 0 määräsyv. Kostea S5 0,0-0,5 Hk Tontin länsipuoli S5 0,5-1,0 Sa 0 < < 20 Tummahko savi S5 1,0-2,0 Sa 0 Tummahko savi S5 2,0-3,2 Sa 0 määräsyv. Kostea S6 0,0-0,5 Hk Tontin pohjoispuoli S6 0,5-1,0 HkSa < 0,010 < 0,010 < 0,010 0,016 0,023 < 0,010 0,016 0,026 0,015 0,015 0,018 < 0,010 0,020 < 0,010 0,029 < 0,010 0,16 Tiiltä joukossa S6 1,0-2,0 Sa 0 tiivis maak. Tummahko savi S7 0,0-0,5 HkKi Tontin itäpuoli S7 0,5-1,5 Hk 0 < S7 1,5-2,0 Sa S7 2,0-3,0 Sa 0 määräsyv. Kostea Kynnysarvo ,2 15 Alempi ohjearvo Ylempi ohjearvo Vaarallisen jätteen raja-arvo TILASTOTIEDOT HAVAINTOJEN MÄÄRÄ MIN. 0,0 < < 20 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 0,010 < 0,010 < 0,010 < 0,010 < 0,010 0,010 < 0,010 0,013 < 0,010 < 0,16 MAKS. 0, < 0,010 < 0,010 < 0,010 0,019 0,12 0,022 0,11 0,086 0,044 0,045 0,040 0,021 0,034 0,019 0,029 < 0,010 0,59 KESKIARVO 0, < 0,010 < 0,010 < 0,010 0,015 0,052 0,014 0,046 0,041 0,023 0,023 0,023 0,014 0,021 0,013 0,023 < 0,010 0,30 MEDIAANI 0, < 0,010 < 0,010 < 0,010 0,016 0,023 0,010 0,016 0,026 0,015 0,015 0,018 0,010 0,020 0,010 0,027 < 0,010 0,16 KESKIHAJONTA 0,0 1, ,0046 0,062 0,0069 0,057 0,040 0,018 0,019 0,016 0,0064 0,012 0,0052 0, ,25 Golder Associates Oy

16 LIITE C Analyysitodistukset Projektinro Versio A0

17 Raportti Sivu 1 (8) K ZACRL8ZN6F Sisäänkirjattu :53 Golder Associates Oy Raportoitu Marko Syrjänen Ruosilankuja 3 E HELSINKI Projekti Tilausnumero Kiinteän näytteen analysointi Asiakkaan näytetunnus S1 0,5-1,0 Näytteenottaja Sami Vallin Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus k.a. 105 C % 1 1 JATE fraktio >C10-C21 <10 mg/kg k.a. 1 1 JATE fraktio >C21-C mg/kg k.a. 1 1 JATE fraktio >C10-C mg/kg k.a. 1 1 JATE naftaleeni <0.010 mg/kg k.a. 2 1 JATE asenaftyleeni <0.010 mg/kg k.a. 2 1 JATE asenafteeni <0.010 mg/kg k.a. 2 1 JATE fluoreeni <0.010 mg/kg k.a. 2 1 JATE fenantreeni <0.010 mg/kg k.a. 2 1 JATE antraseeni <0.010 mg/kg k.a. 2 1 JATE fluoranteeni <0.010 mg/kg k.a. 2 1 JATE pyreeni mg/kg k.a. 2 1 JATE bentso(a)antraseeni <0.010 mg/kg k.a. 2 1 JATE kryseeni <0.010 mg/kg k.a. 2 1 JATE bentso(b)fluoranteeni <0.010 mg/kg k.a. 2 1 JATE bentso(k)fluoranteeni <0.010 mg/kg k.a. 2 1 JATE bentso(a)pyreeni mg/kg k.a. 2 1 JATE dibentso(ah)antraseeni <0.010 mg/kg k.a. 2 1 JATE bentso(ghi)peryleeni mg/kg k.a. 2 1 JATE indeno(123cd)pyreeni <0.010 mg/kg k.a. 2 1 JATE PAH, 16 yhdisteen summa <0.160 mg/kg k.a. 2 1 JATE Ag <0.50 mg/kg k.a. 3 1 JATE As mg/kg k.a. 3 1 JATE Ba mg/kg k.a. 3 1 JATE Be <0.010 mg/kg k.a. 3 1 JATE Cd <0.40 mg/kg k.a. 3 1 JATE Co mg/kg k.a. 3 1 JATE Cr mg/kg k.a. 3 1 JATE Cu mg/kg k.a. 3 1 JATE Fe mg/kg k.a. 3 1 JATE Li mg/kg k.a. 3 1 JATE Mn mg/kg k.a. 3 1 JATE Mo mg/kg k.a. 3 1 JATE Ni mg/kg k.a. 3 1 JATE P mg/kg k.a. 3 1 JATE Pb mg/kg k.a. 3 1 JATE Sb <0.51 mg/kg k.a. 3 1 JATE Sn <1.0 mg/kg k.a. 3 1 JATE ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

18 Raportti Sivu 2 (8) K ZACRL8ZN6F Asiakkaan näytetunnus S1 0,5-1,0 Näytteenottaja Sami Vallin Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Sr mg/kg k.a. 3 1 JATE Tl <0.50 mg/kg k.a. 3 1 JATE V mg/kg k.a. 3 1 JATE Zn mg/kg k.a. 3 1 JATE Hg <0.20 mg/kg k.a. 3 1 JATE ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

19 Raportti Sivu 3 (8) K ZACRL8ZN6F Asiakkaan näytetunnus S2 2-3,4 Näytteenottaja Sami Vallin Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus k.a. 105 C % 1 1 JATE fraktio >C10-C mg/kg k.a. 1 1 JATE fraktio >C21-C mg/kg k.a. 1 1 JATE fraktio >C10-C mg/kg k.a. 1 1 JATE naftaleeni <0.010 mg/kg k.a. 2 1 JATE asenaftyleeni <0.010 mg/kg k.a. 2 1 JATE asenafteeni <0.010 mg/kg k.a. 2 1 JATE fluoreeni mg/kg k.a. 2 1 JATE fenantreeni mg/kg k.a. 2 1 JATE antraseeni mg/kg k.a. 2 1 JATE fluoranteeni mg/kg k.a. 2 1 JATE pyreeni mg/kg k.a. 2 1 JATE bentso(a)antraseeni mg/kg k.a. 2 1 JATE kryseeni mg/kg k.a. 2 1 JATE bentso(b)fluoranteeni mg/kg k.a. 2 1 JATE bentso(k)fluoranteeni mg/kg k.a. 2 1 JATE bentso(a)pyreeni mg/kg k.a. 2 1 JATE dibentso(ah)antraseeni <0.010 mg/kg k.a. 2 1 JATE bentso(ghi)peryleeni mg/kg k.a. 2 1 JATE indeno(123cd)pyreeni mg/kg k.a. 2 1 JATE PAH, 16 yhdisteen summa mg/kg k.a. 2 1 JATE Ag <0.50 mg/kg k.a. 3 1 JATE As mg/kg k.a. 3 1 JATE Ba mg/kg k.a. 3 1 JATE Be <0.010 mg/kg k.a. 3 1 JATE Cd <0.40 mg/kg k.a. 3 1 JATE Co mg/kg k.a. 3 1 JATE Cr mg/kg k.a. 3 1 JATE Cu mg/kg k.a. 3 1 JATE Fe mg/kg k.a. 3 1 JATE Li mg/kg k.a. 3 1 JATE Mn mg/kg k.a. 3 1 JATE Mo mg/kg k.a. 3 1 JATE Ni mg/kg k.a. 3 1 JATE P mg/kg k.a. 3 1 JATE Pb mg/kg k.a. 3 1 JATE Sb <0.52 mg/kg k.a. 3 1 JATE Sn mg/kg k.a. 3 1 JATE Sr mg/kg k.a. 3 1 JATE Tl <0.50 mg/kg k.a. 3 1 JATE V mg/kg k.a. 3 1 JATE Zn mg/kg k.a. 3 1 JATE Hg <0.21 mg/kg k.a. 3 1 JATE ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

20 Raportti Sivu 4 (8) K ZACRL8ZN6F Asiakkaan näytetunnus S3 0-0,5 Näytteenottaja Sami Vallin Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus k.a. 105 C % 3 1 JATE Ag <0.50 mg/kg k.a. 3 1 JATE As mg/kg k.a. 3 1 JATE Ba mg/kg k.a. 3 1 JATE Be <0.010 mg/kg k.a. 3 1 JATE Cd <0.40 mg/kg k.a. 3 1 JATE Co mg/kg k.a. 3 1 JATE Cr mg/kg k.a. 3 1 JATE Cu mg/kg k.a. 3 1 JATE Fe mg/kg k.a. 3 1 JATE Li mg/kg k.a. 3 1 JATE Mn mg/kg k.a. 3 1 JATE Mo mg/kg k.a. 3 1 JATE Ni mg/kg k.a. 3 1 JATE P mg/kg k.a. 3 1 JATE Pb mg/kg k.a. 3 1 JATE Sb <0.51 mg/kg k.a. 3 1 JATE Sn mg/kg k.a. 3 1 JATE Sr mg/kg k.a. 3 1 JATE Tl <0.50 mg/kg k.a. 3 1 JATE V mg/kg k.a. 3 1 JATE Zn mg/kg k.a. 3 1 JATE Hg <0.20 mg/kg k.a. 3 1 JATE ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

21 Raportti Sivu 5 (8) K ZACRL8ZN6F Asiakkaan näytetunnus S4 0,5-1,0 Näytteenottaja Sami Vallin Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus k.a. 105 C % 3 1 JATE Ag <0.50 mg/kg k.a. 3 1 JATE As mg/kg k.a. 3 1 JATE Ba mg/kg k.a. 3 1 JATE Be <0.010 mg/kg k.a. 3 1 JATE Cd <0.40 mg/kg k.a. 3 1 JATE Co mg/kg k.a. 3 1 JATE Cr mg/kg k.a. 3 1 JATE Cu mg/kg k.a. 3 1 JATE Fe mg/kg k.a. 3 1 JATE Li mg/kg k.a. 3 1 JATE Mn mg/kg k.a. 3 1 JATE Mo mg/kg k.a. 3 1 JATE Ni mg/kg k.a. 3 1 JATE P mg/kg k.a. 3 1 JATE Pb mg/kg k.a. 3 1 JATE Sb <0.50 mg/kg k.a. 3 1 JATE Sn <1.0 mg/kg k.a. 3 1 JATE Sr mg/kg k.a. 3 1 JATE Tl <0.50 mg/kg k.a. 3 1 JATE V mg/kg k.a. 3 1 JATE Zn mg/kg k.a. 3 1 JATE Hg <0.20 mg/kg k.a. 3 1 JATE Asiakkaan näytetunnus S5 0,5-1,0 Näytteenottaja Sami Vallin Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus k.a. 105 C % 1 1 JATE fraktio >C10-C21 <10 mg/kg k.a. 1 1 JATE fraktio >C21-C mg/kg k.a. 1 1 JATE fraktio >C10-C40 <20 mg/kg k.a. 1 1 JATE ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

22 Raportti Sivu 6 (8) K ZACRL8ZN6F Asiakkaan näytetunnus S6 0,5-1,0 Näytteenottaja Sami Vallin Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus k.a. 105 C % 1 1 JATE fraktio >C10-C mg/kg k.a. 1 1 JATE fraktio >C21-C mg/kg k.a. 1 1 JATE fraktio >C10-C mg/kg k.a. 1 1 JATE Ag <0.50 mg/kg k.a. 3 1 JATE As mg/kg k.a. 3 1 JATE Ba mg/kg k.a. 3 1 JATE Be <0.010 mg/kg k.a. 3 1 JATE Cd <0.40 mg/kg k.a. 3 1 JATE Co mg/kg k.a. 3 1 JATE Cr mg/kg k.a. 3 1 JATE Cu mg/kg k.a. 3 1 JATE Fe mg/kg k.a. 3 1 JATE Li mg/kg k.a. 3 1 JATE Mn mg/kg k.a. 3 1 JATE Mo mg/kg k.a. 3 1 JATE Ni mg/kg k.a. 3 1 JATE P mg/kg k.a. 3 1 JATE Pb mg/kg k.a. 3 1 JATE Sb <0.51 mg/kg k.a. 3 1 JATE Sn <1.0 mg/kg k.a. 3 1 JATE Sr mg/kg k.a. 3 1 JATE Tl <0.50 mg/kg k.a. 3 1 JATE V mg/kg k.a. 3 1 JATE Zn mg/kg k.a. 3 1 JATE Hg <0.20 mg/kg k.a. 3 1 JATE naftaleeni <0.010 mg/kg k.a. 2 1 JATE asenaftyleeni <0.010 mg/kg k.a. 2 1 JATE asenafteeni <0.010 mg/kg k.a. 2 1 JATE fluoreeni <0.010 mg/kg k.a. 2 1 JATE fenantreeni mg/kg k.a. 2 1 JATE antraseeni <0.010 mg/kg k.a. 2 1 JATE fluoranteeni mg/kg k.a. 2 1 JATE pyreeni mg/kg k.a. 2 1 JATE bentso(a)antraseeni mg/kg k.a. 2 1 JATE kryseeni mg/kg k.a. 2 1 JATE bentso(b)fluoranteeni mg/kg k.a. 2 1 JATE bentso(k)fluoranteeni <0.010 mg/kg k.a. 2 1 JATE bentso(a)pyreeni mg/kg k.a. 2 1 JATE dibentso(ah)antraseeni <0.010 mg/kg k.a. 2 1 JATE bentso(ghi)peryleeni mg/kg k.a. 2 1 JATE indeno(123cd)pyreeni <0.010 mg/kg k.a. 2 1 JATE PAH, 16 yhdisteen summa mg/kg k.a. 2 1 JATE ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

23 Raportti Sivu 7 (8) K ZACRL8ZN6F Asiakkaan näytetunnus S7 0,5-1,5 Näytteenottaja Sami Vallin Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus k.a. 105 C % 1 1 JATE fraktio >C10-C21 <10 mg/kg k.a. 1 1 JATE fraktio >C21-C mg/kg k.a. 1 1 JATE fraktio >C10-C mg/kg k.a. 1 1 JATE ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

24 Raportti Sivu 8 (8) K ZACRL8ZN6F * =näyte tutkittu akkreditoimattomalla menetelmällä. Menetelmäkuvaus 1 Öljyhiilivetyjen määritys GC-FID laitteistolla menetelmän CSN EN mukaan. Fraktiot C10-C21, C21-C40 ja C10-C40. 2 Polysyklisten aromaattisten hiilivetyjen (PAH 16) määritys GC-MS-tekniikalla menetelmien EPA 8270, EPA 8131, EPA 8091, CSN EN ISO 6468 mukaan. 3 Metallien määritys kiinteästä näytteestä menetelmän EPA ISO EN mukaan. Kuivaus ja seulonta < 2 mm. Hajotus kuningasvedellä ja analysointi ICP-OES laitteistolla. JATE Hyväksyjä Jaana Tervonen Analysoija 1 1 Analysoinnista vastaa ALS Czech Republic, s.r.o., Na Harfê 336/9, , Praha 9, Tšekki, joka on akkreditoitu tšekkiläisen akkreditointielimen CAI toimesta (numero L 1163). Mittausepävarmuus on ilmoitettu laajennettuna mittausepävarmuutena, jossa on käytetty kattavuuskerrointa 2, jolloin luotettavuustaso on noin 95%. Alihankkijoiden mittausepävarmuus on yleensä annettu laajennettuna mittausepävarmuutena, jossa on käytetty kattavuuskerrointa 2. Laboratoriolta saa lisätietoja pyydettäessä. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Lausunto ei kuulu akkreditoinnin piiriin. Tutkimusraportin saa kopioida vain kokonaisuudessaan. Muussa tapauksessa kopioinnista on saatava lupa laboratoriolta. Tilausta koskevat yleiset sopimusehdot, ks. voimassa oleva tarjous tai ALS Finland Oy:n kotisivut ( Kopio lähetetty tiedoksi: Golder Associates Oy, Golder Associates Oy, HELSINKI, Finland. + sami_vallin@golder.fi Vain digitaalisesti allekirjoitettu PDF- raportti on alkuperäinen. Kaikki muut tulostetut versiot ovat kopioita. 1 Analyysin suorittava ALS- tai alihankintalaboratorio. ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

25 LIITE D Valokuvat Projektinro Versio A0

26 Kuva 1. Oletettu öljysäiliö tontin kaakkois-eteläosissa. Tutkimuspisteiden S1 ja S2 sijainti. Kuva 2. Tontin länsipuoli. Tutkimuspiste S5 kyseisellä alueella. Kuva 3. Tontin pohjoispuoli. Tutkimuspiste S6 kyseisellä alueella Projektinro Versio A0
