TYYNENTIE, LAHTI MAAPERÄN PILAANTU- NEISUUSTUTKIMUS

Transkriptio

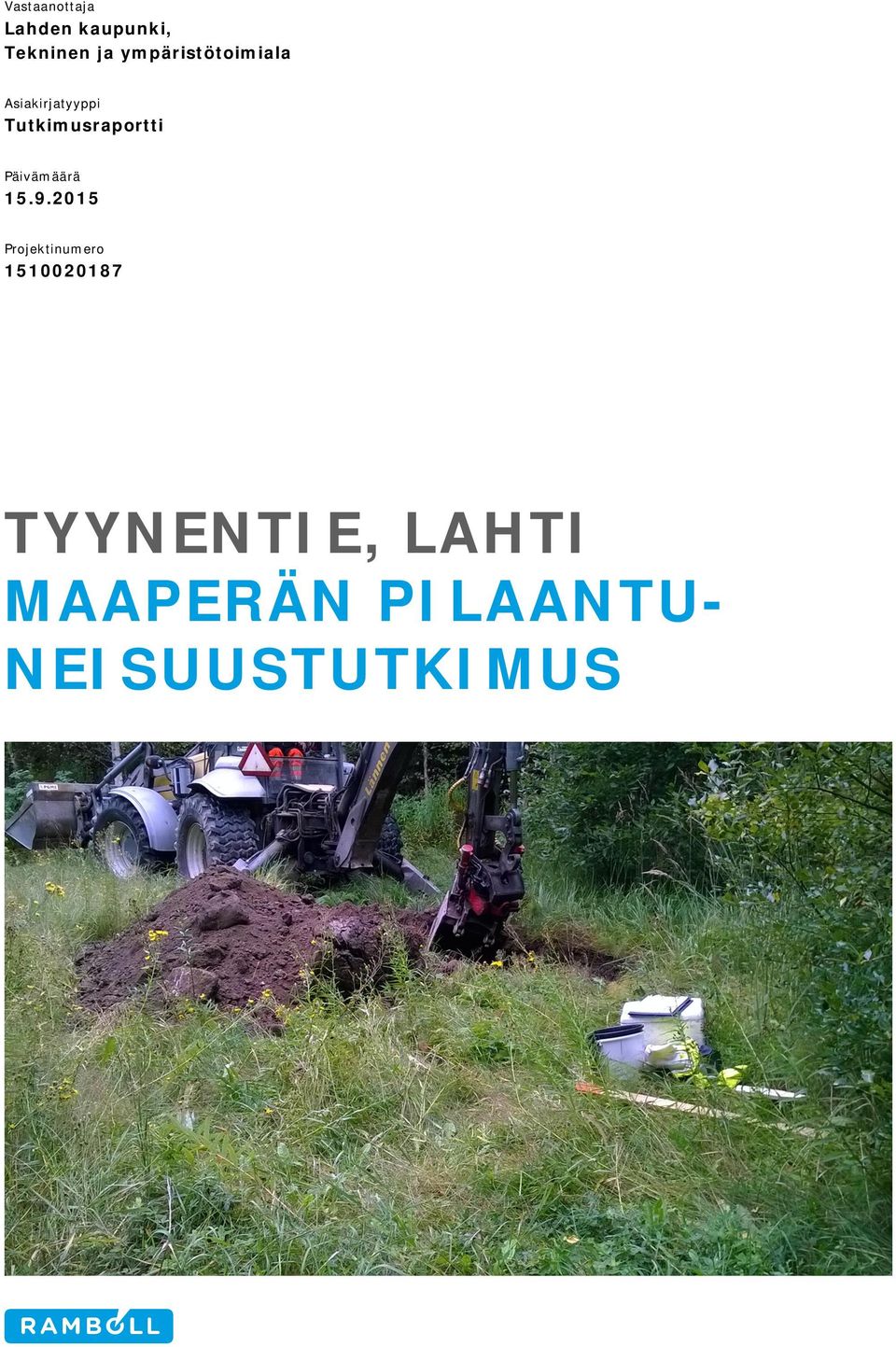

1 Vastaanottaja Lahden kaupunki, Tekninen ja ympäristötoimiala Asiakirjatyyppi Tutkimusraportti Päivämäärä Projektinumero TYYNENTIE, LAHTI MAAPERÄN PILAANTU- NEISUUSTUTKIMUS

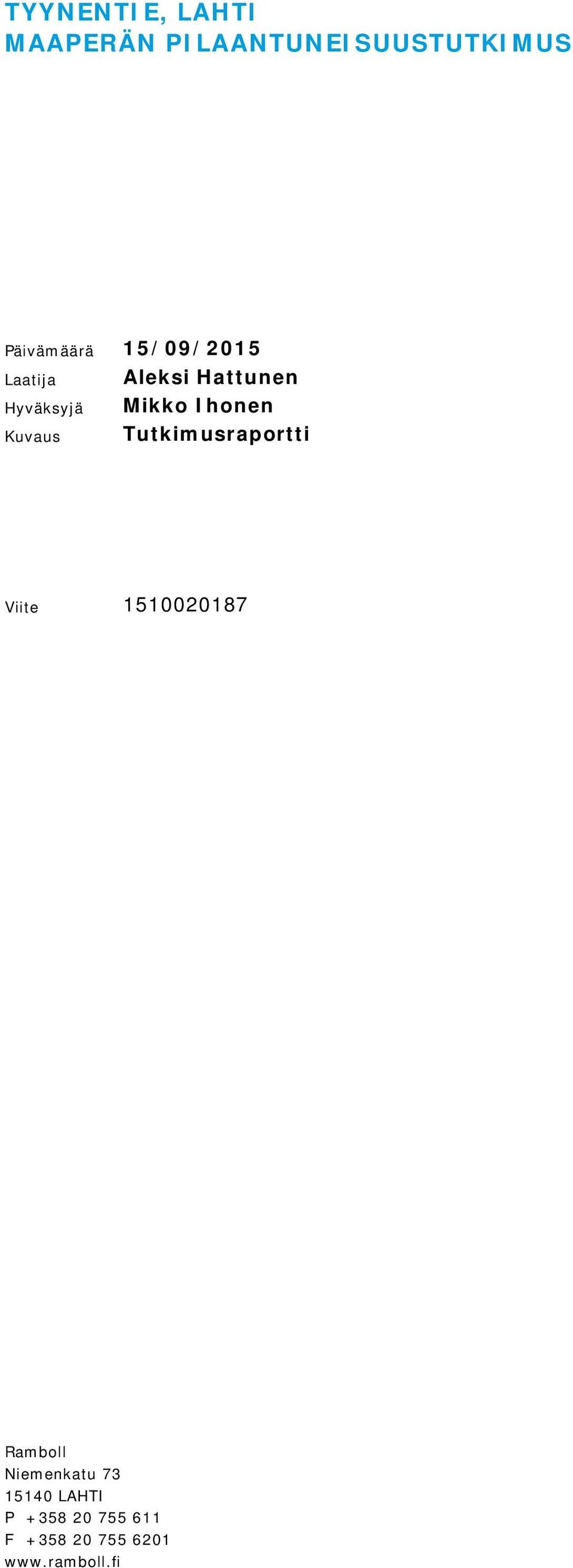

2 TYYNENTIE, LAHTI MAAPERÄN PILAANTUNEISUUSTUTKIMUS Päivämäärä 15/09/2015 Laatija Hyväksyjä Kuvaus Aleksi Hattunen Mikko Ihonen Tutkimusraportti Viite Ramboll Niemenkatu LAHTI P F

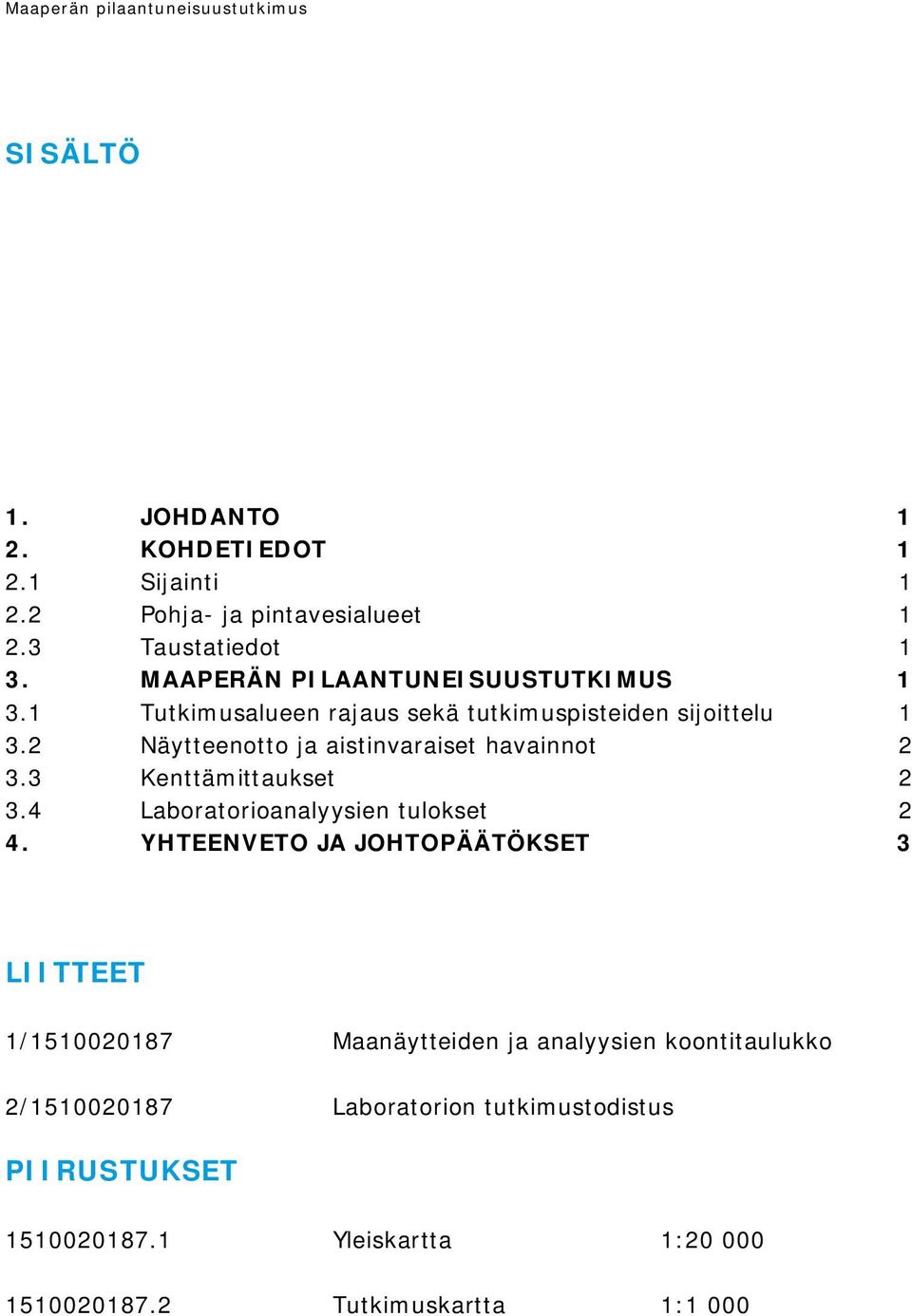

3 Maaperän pilaantuneisuustutkimus SISÄLTÖ 1. JOHDANTO 1 2. KOHDETIEDOT Sijainti Pohja- ja pintavesialueet Taustatiedot 1 3. MAAPERÄN PILAANTUNEISUUSTUTKIMUS Tutkimusalueen rajaus sekä tutkimuspisteiden sijoittelu Näytteenotto ja aistinvaraiset havainnot Kenttämittaukset Laboratorioanalyysien tulokset 2 4. YHTEENVETO JA JOHTOPÄÄTÖKSET 3 LIITTEET 1/ Maanäytteiden ja analyysien koontitaulukko 2/ Laboratorion tutkimustodistus PIIRUSTUKSET Yleiskartta 1: Tutkimuskartta 1:1 000

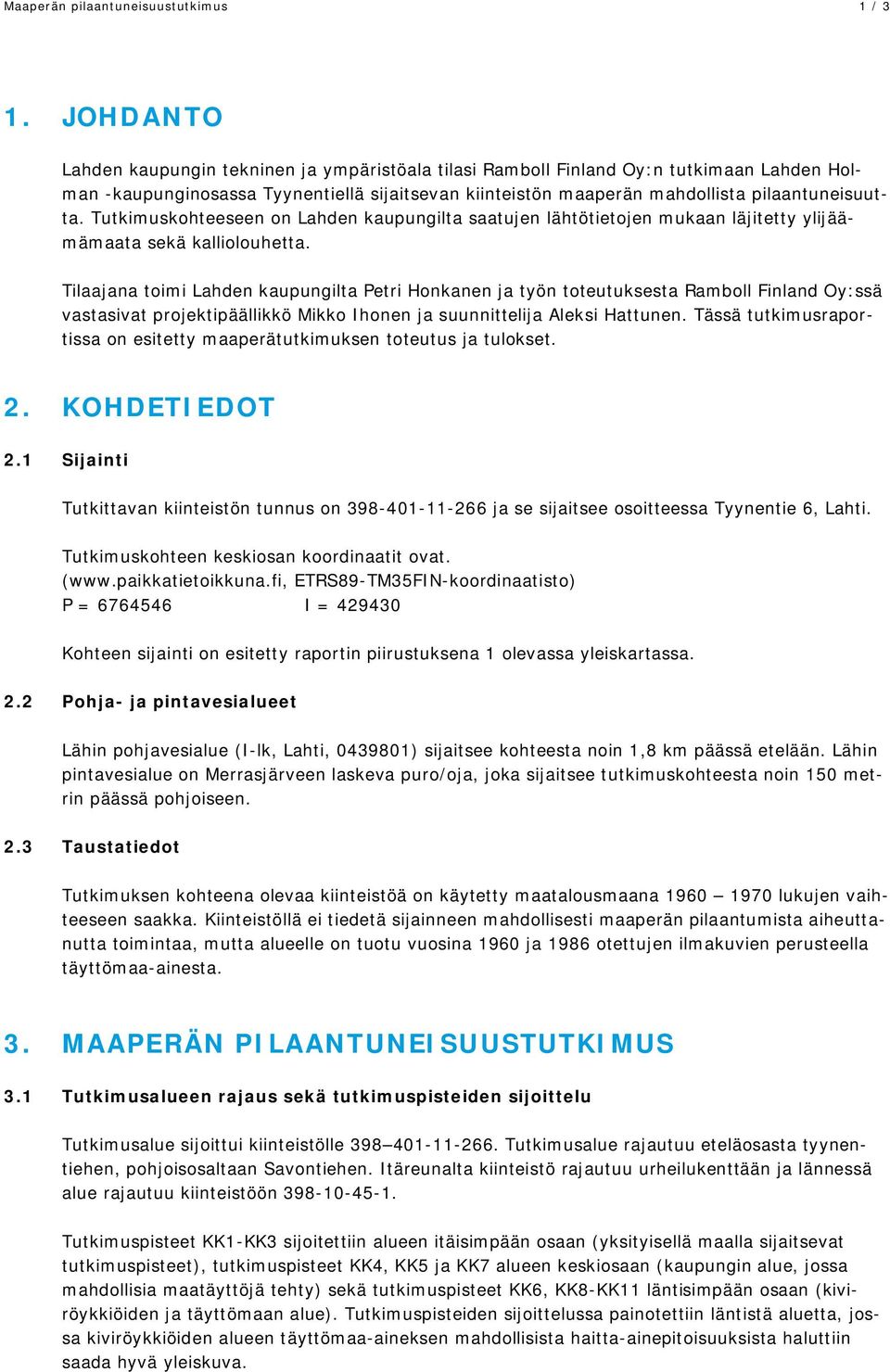

4 Maaperän pilaantuneisuustutkimus 1 / 3 1. JOHDANTO Lahden kaupungin tekninen ja ympäristöala tilasi Ramboll Finland Oy:n tutkimaan Lahden Holman -kaupunginosassa Tyynentiellä sijaitsevan kiinteistön maaperän mahdollista pilaantuneisuutta. Tutkimuskohteeseen on Lahden kaupungilta saatujen lähtötietojen mukaan läjitetty ylijäämämaata sekä kalliolouhetta. Tilaajana toimi Lahden kaupungilta Petri Honkanen ja työn toteutuksesta Ramboll Finland Oy:ssä vastasivat projektipäällikkö Mikko Ihonen ja suunnittelija Aleksi Hattunen. Tässä tutkimusraportissa on esitetty maaperätutkimuksen toteutus ja tulokset. 2. KOHDETIEDOT 2.1 Sijainti Tutkittavan kiinteistön tunnus on ja se sijaitsee osoitteessa Tyynentie 6, Lahti. Tutkimuskohteen keskiosan koordinaatit ovat. ( ETRS89-TM35FIN-koordinaatisto) P = I = Kohteen sijainti on esitetty raportin piirustuksena 1 olevassa yleiskartassa. 2.2 Pohja- ja pintavesialueet Lähin pohjavesialue (I-lk, Lahti, ) sijaitsee kohteesta noin 1,8 km päässä etelään. Lähin pintavesialue on Merrasjärveen laskeva puro/oja, joka sijaitsee tutkimuskohteesta noin 150 metrin päässä pohjoiseen. 2.3 Taustatiedot Tutkimuksen kohteena olevaa kiinteistöä on käytetty maatalousmaana lukujen vaihteeseen saakka. Kiinteistöllä ei tiedetä sijainneen mahdollisesti maaperän pilaantumista aiheuttanutta toimintaa, mutta alueelle on tuotu vuosina 1960 ja 1986 otettujen ilmakuvien perusteella täyttömaa-ainesta. 3. MAAPERÄN PILAANTUNEISUUSTUTKIMUS 3.1 Tutkimusalueen rajaus sekä tutkimuspisteiden sijoittelu Tutkimusalue sijoittui kiinteistölle Tutkimusalue rajautuu eteläosasta tyynentiehen, pohjoisosaltaan Savontiehen. Itäreunalta kiinteistö rajautuu urheilukenttään ja lännessä alue rajautuu kiinteistöön Tutkimuspisteet KK1-KK3 sijoitettiin alueen itäisimpään osaan (yksityisellä maalla sijaitsevat tutkimuspisteet), tutkimuspisteet KK4, KK5 ja KK7 alueen keskiosaan (kaupungin alue, jossa mahdollisia maatäyttöjä tehty) sekä tutkimuspisteet KK6, KK8-KK11 läntisimpään osaan (kiviröykkiöiden ja täyttömaan alue). Tutkimuspisteiden sijoittelussa painotettiin läntistä aluetta, jossa kiviröykkiöiden alueen täyttömaa-aineksen mahdollisista haitta-ainepitoisuuksista haluttiin saada hyvä yleiskuva.

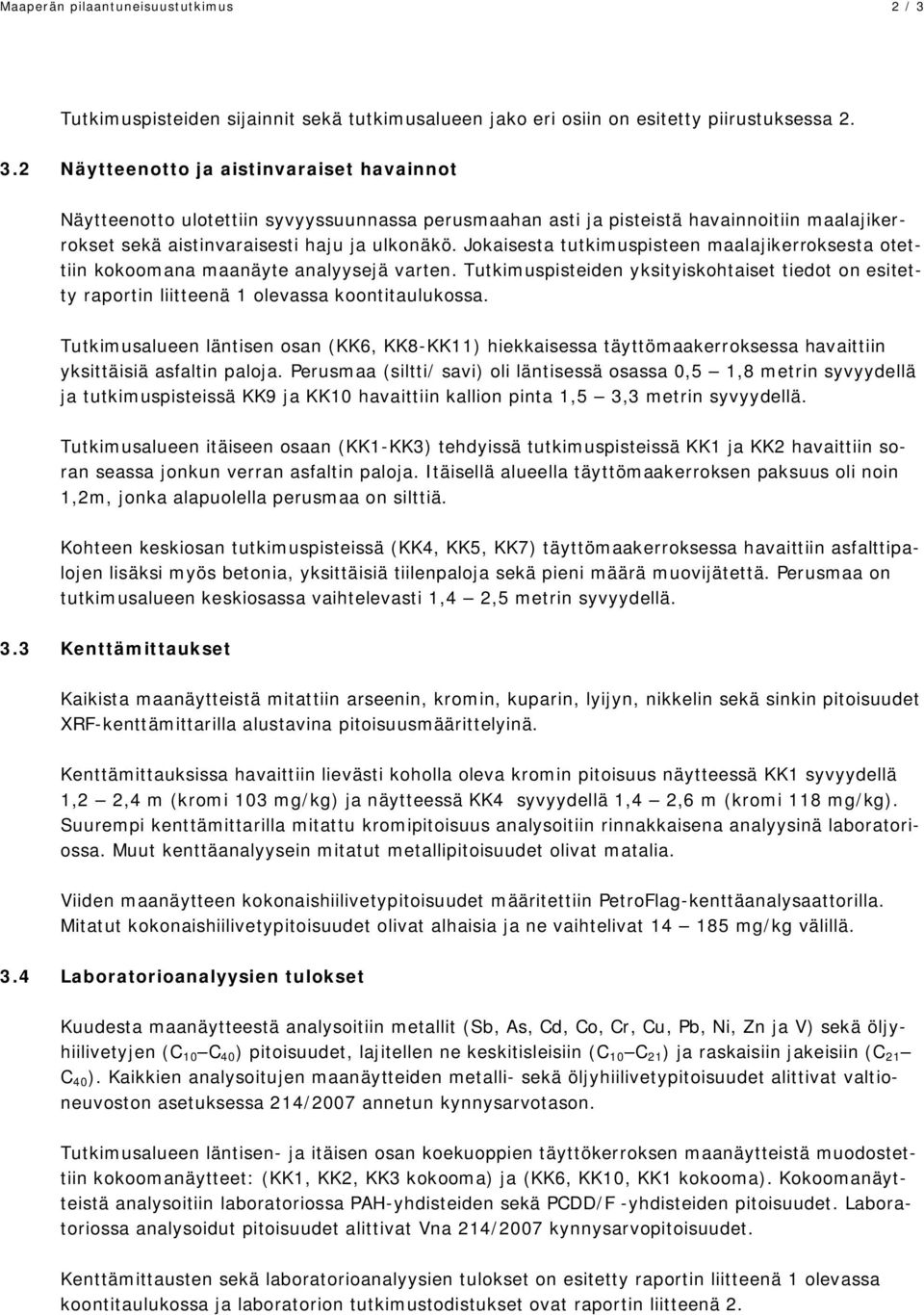

5 Maaperän pilaantuneisuustutkimus 2 / 3 Tutkimuspisteiden sijainnit sekä tutkimusalueen jako eri osiin on esitetty piirustuksessa Näytteenotto ja aistinvaraiset havainnot Näytteenotto ulotettiin syvyyssuunnassa perusmaahan asti ja pisteistä havainnoitiin maalajikerrokset sekä aistinvaraisesti haju ja ulkonäkö. Jokaisesta tutkimuspisteen maalajikerroksesta otettiin kokoomana maanäyte analyysejä varten. Tutkimuspisteiden yksityiskohtaiset tiedot on esitetty raportin liitteenä 1 olevassa koontitaulukossa. Tutkimusalueen läntisen osan (KK6, KK8-KK11) hiekkaisessa täyttömaakerroksessa havaittiin yksittäisiä asfaltin paloja. Perusmaa (siltti/ savi) oli läntisessä osassa 0,5 1,8 metrin syvyydellä ja tutkimuspisteissä KK9 ja KK10 havaittiin kallion pinta 1,5 3,3 metrin syvyydellä. Tutkimusalueen itäiseen osaan (KK1-KK3) tehdyissä tutkimuspisteissä KK1 ja KK2 havaittiin soran seassa jonkun verran asfaltin paloja. Itäisellä alueella täyttömaakerroksen paksuus oli noin 1,2m, jonka alapuolella perusmaa on silttiä. Kohteen keskiosan tutkimuspisteissä (KK4, KK5, KK7) täyttömaakerroksessa havaittiin asfalttipalojen lisäksi myös betonia, yksittäisiä tiilenpaloja sekä pieni määrä muovijätettä. Perusmaa on tutkimusalueen keskiosassa vaihtelevasti 1,4 2,5 metrin syvyydellä. 3.3 Kenttämittaukset Kaikista maanäytteistä mitattiin arseenin, kromin, kuparin, lyijyn, nikkelin sekä sinkin pitoisuudet XRF-kenttämittarilla alustavina pitoisuusmäärittelyinä. Kenttämittauksissa havaittiin lievästi koholla oleva kromin pitoisuus näytteessä KK1 syvyydellä 1,2 2,4 m (kromi 103 mg/kg) ja näytteessä KK4 syvyydellä 1,4 2,6 m (kromi 118 mg/kg). Suurempi kenttämittarilla mitattu kromipitoisuus analysoitiin rinnakkaisena analyysinä laboratoriossa. Muut kenttäanalyysein mitatut metallipitoisuudet olivat matalia. Viiden maanäytteen kokonaishiilivetypitoisuudet määritettiin PetroFlag-kenttäanalysaattorilla. Mitatut kokonaishiilivetypitoisuudet olivat alhaisia ja ne vaihtelivat mg/kg välillä. 3.4 Laboratorioanalyysien tulokset Kuudesta maanäytteestä analysoitiin metallit (Sb, As, Cd, Co, Cr, Cu, Pb, Ni, Zn ja V) sekä öljyhiilivetyjen (C 10 C 40 ) pitoisuudet, lajitellen ne keskitisleisiin (C 10 C 21 ) ja raskaisiin jakeisiin (C 21 C 40 ). Kaikkien analysoitujen maanäytteiden metalli- sekä öljyhiilivetypitoisuudet alittivat valtioneuvoston asetuksessa 214/2007 annetun kynnysarvotason. Tutkimusalueen läntisen- ja itäisen osan koekuoppien täyttökerroksen maanäytteistä muodostettiin kokoomanäytteet: (KK1, KK2, KK3 kokooma) ja (KK6, KK10, KK1 kokooma). Kokoomanäytteistä analysoitiin laboratoriossa PAH-yhdisteiden sekä PCDD/F -yhdisteiden pitoisuudet. Laboratoriossa analysoidut pitoisuudet alittivat Vna 214/2007 kynnysarvopitoisuudet. Kenttämittausten sekä laboratorioanalyysien tulokset on esitetty raportin liitteenä 1 olevassa koontitaulukossa ja laboratorion tutkimustodistukset ovat raportin liitteenä 2.

6

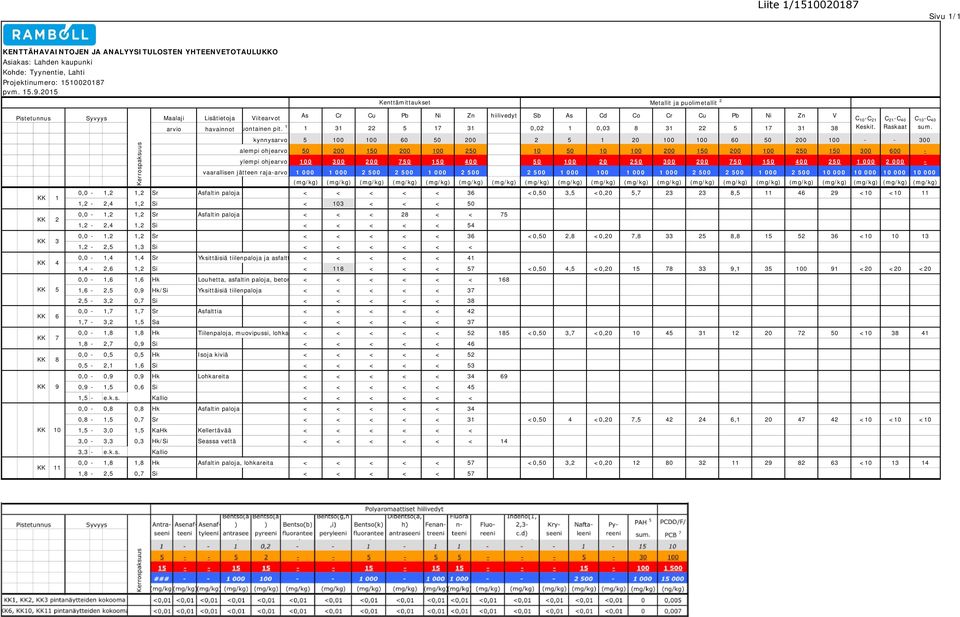

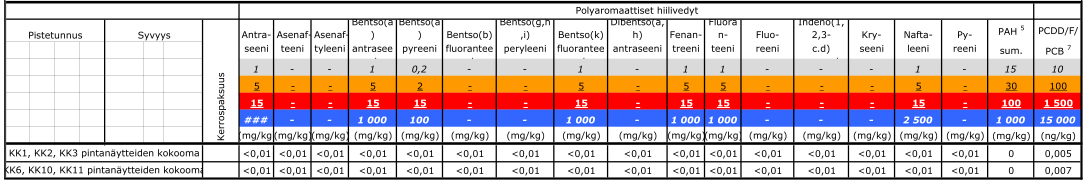

7 Sivu 1/1 KENTTÄHAVAINTOJEN JA ANALYYSITULOSTEN YHTEENVETOTAULUKKO Asiakas: Lahden kaupunki Kohde: Tyynentie, Lahti Projektinumero: pvm Kenttämittaukset Metallit ja puolimetallit 2 Pistetunnus KK 1 KK 2 KK 3 KK 4 KK 5 KK 6 KK 7 KK 8 KK 9 KK 10 KK 11 Syvyys Kerrospaksuus Maalaji Lisätietoja Viitearvot As Cr Cu Pb Ni Zn hiilivedyt Sb As Cd Co Cr Cu Pb Ni Zn V C 10 -C 21 C 21 -C 40 C 10 -C 40 arvio havainnot luontainen pit ,02 1 0, Keskit. Raskaat sum. kynnysarvo alempi ohjearvo ylempi ohjearvo vaarallisen jätteen raja-arvo (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) 0,0-1,2 1,2 Sr Asfaltin paloja < < < < < 36 <0,50 3,5 <0,20 5, , <10 < ,2-2,4 1,2 Si < 103 < < < 50 0,0-1,2 1,2 Sr Asfaltin paloja < < < 28 < < 75 1,2-2,4 1,2 Si < < < < < 54 0,0-1,2 1,2 Sr < < < < < 36 <0,50 2,8 <0,20 7, , < ,2-2,5 1,3 Si < < < < < < 0,0-1,4 1,4 Sr Yksittäisiä tiilenpaloja ja asfalttia < < < < < 41 1,4-2,6 1,2 Si < 118 < < < 57 <0,50 4,5 <0, , <20 <20 <20 0,0-1,6 1,6 Hk Louhetta, asfaltin paloja, betonia < < < < < < 168 1,6-2,5 0,9 Hk/Si Yksittäisiä tiilenpaloja < < < < < 37 2,5-3,2 0,7 Si < < < < < 38 0,0-1,7 1,7 Sr Asfalttia < < < < < 42 1,7-3,2 1,5 Sa < < < < < 37 0,0-1,8 1,8 Hk Tiilenpaloja, muovipussi, lohkareita < < < < < <0,50 3,7 <0, < ,8-2,7 0,9 Si < < < < < 46 0,0-0,5 0,5 Hk Isoja kiviä < < < < < 52 0,5-2,1 1,6 Si < < < < < 53 0,0-0,9 0,9 Hk Lohkareita < < < < < ,9-1,5 0,6 Si < < < < < 45 1,5- e.k.s. Kallio < < < < < < 0,0-0,8 0,8 Hk Asfaltin paloja < < < < < 34 0,8-1,5 0,7 Sr < < < < < 31 <0,50 4 <0,20 7, , <10 <10 <10 1,5-3,0 1,5 KaHk Kellertävää < < < < < < 3,0-3,3 0,3 Hk/Si Seassa vettä < < < < < < 14 3,3- e.k.s. Kallio 0,0-1,8 1,8 Hk Asfaltin paloja, lohkareita < < < < < 57 <0,50 3,2 <0, < ,8-2,5 0,7 Si < < < < < 57

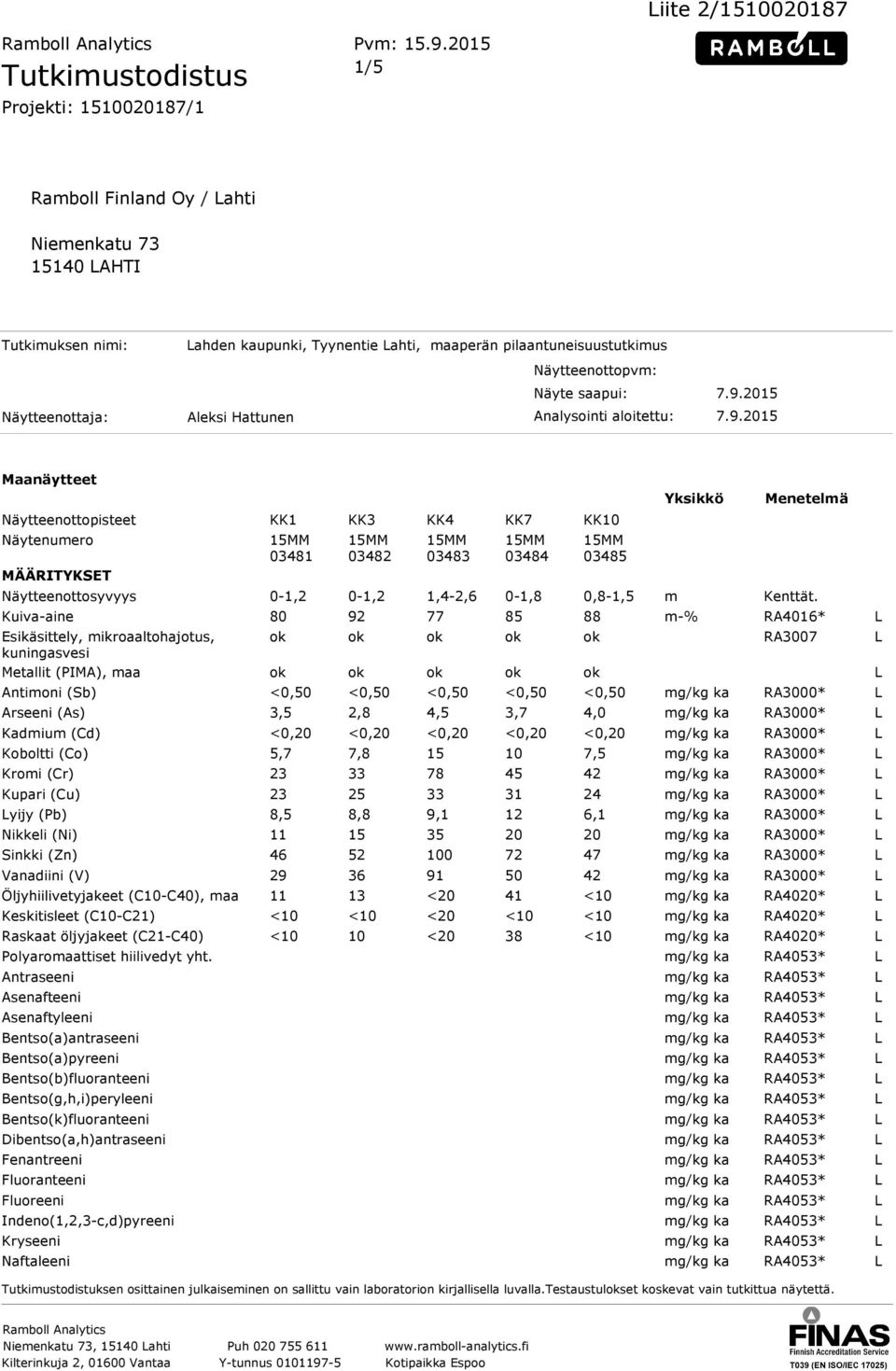

8 Ramboll Analytics Pvm: /5 Tutkimustodistus Projekti: /1 Ramboll Finland Oy / Lahti Niemenkatu LAHTI Tutkimuksen nimi: Lahden kaupunki, Tyynentie Lahti, maaperän pilaantuneisuustutkimus Näytteenottopvm: Näyte saapui: Näytteenottaja: Aleksi Hattunen Analysointi aloitettu: Maanäytteet Näytteenottopisteet KK1 KK3 KK4 KK7 KK10 Näytenumero MÄÄRITYKSET Näytteenottosyvyys Kuiva-aine Yksikkö Menetelmä 0-1,2 0-1,2 1,4-2,6 0-1,8 0,8-1,5 m Kenttät m-% RA4016* L Esikäsittely, mikroaaltohajotus, ok ok ok ok ok RA3007 L kuningasvesi Metallit (PIMA), maa ok ok ok ok ok L Antimoni (Sb) Arseeni (As) Kadmium (Cd) Koboltti (Co) Kromi (Cr) Kupari (Cu) Lyijy (Pb) Nikkeli (Ni) Sinkki (Zn) Vanadiini (V) Öljyhiilivetyjakeet (C10-C40), maa Keskitisleet (C10-C21) Raskaat öljyjakeet (C21-C40) <0,50 <0,50 <0,50 <0,50 <0,50 mg/kg ka RA3000* L 3,5 2,8 4,5 3,7 4,0 mg/kg ka RA3000* L <0,20 <0,20 <0,20 <0,20 <0,20 mg/kg ka RA3000* L 5,7 7, ,5 mg/kg ka RA3000* L mg/kg ka RA3000* L mg/kg ka RA3000* L 8,5 8,8 9,1 12 6,1 mg/kg ka RA3000* L mg/kg ka RA3000* L mg/kg ka RA3000* L mg/kg ka RA3000* L <20 41 <10 mg/kg ka RA4020* L <10 <10 <20 <10 <10 mg/kg ka RA4020* L <10 10 <20 38 <10 mg/kg ka RA4020* L Polyaromaattiset hiilivedyt yht. mg/kg ka RA4053* L Antraseeni mg/kg ka RA4053* L Asenafteeni mg/kg ka RA4053* L Asenaftyleeni mg/kg ka RA4053* L Bentso(a)antraseeni mg/kg ka RA4053* L Bentso(a)pyreeni mg/kg ka RA4053* L Bentso(b)fluoranteeni mg/kg ka RA4053* L Bentso(g,h,i)peryleeni mg/kg ka RA4053* L Bentso(k)fluoranteeni mg/kg ka RA4053* L Dibentso(a,h)antraseeni mg/kg ka RA4053* L Fenantreeni mg/kg ka RA4053* L Fluoranteeni mg/kg ka RA4053* L Fluoreeni mg/kg ka RA4053* L Indeno(1,2,3-c,d)pyreeni mg/kg ka RA4053* L Kryseeni mg/kg ka RA4053* L Naftaleeni mg/kg ka RA4053* L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

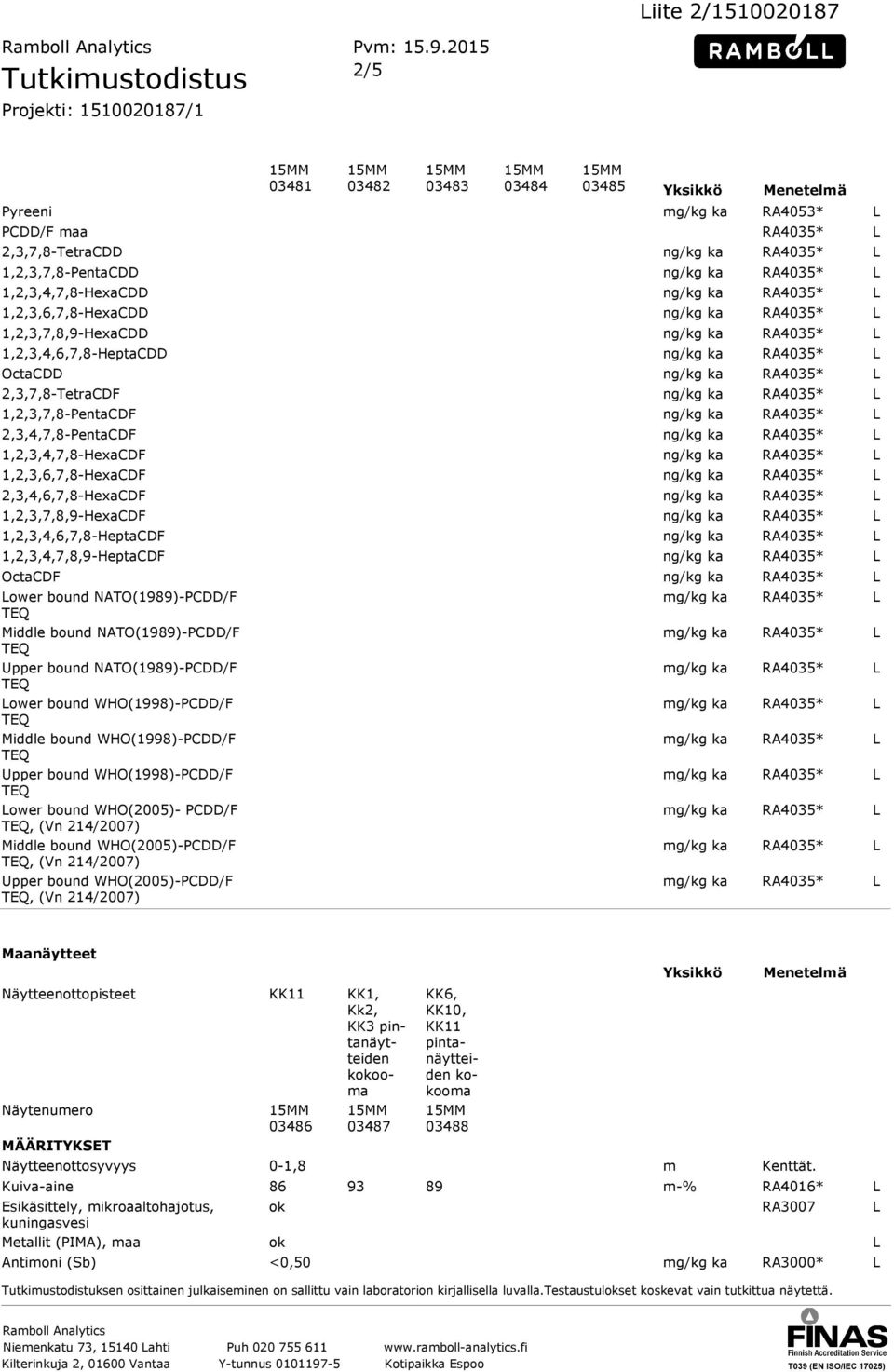

9 Ramboll Analytics Pvm: /5 Tutkimustodistus Projekti: / Yksikkö Menetelmä Pyreeni mg/kg ka RA4053* L PCDD/F maa RA4035* L 2,3,7,8-TetraCDD ng/kg ka RA4035* L 1,2,3,7,8-PentaCDD ng/kg ka RA4035* L 1,2,3,4,7,8-HexaCDD ng/kg ka RA4035* L 1,2,3,6,7,8-HexaCDD ng/kg ka RA4035* L 1,2,3,7,8,9-HexaCDD ng/kg ka RA4035* L 1,2,3,4,6,7,8-HeptaCDD ng/kg ka RA4035* L OctaCDD ng/kg ka RA4035* L 2,3,7,8-TetraCDF ng/kg ka RA4035* L 1,2,3,7,8-PentaCDF ng/kg ka RA4035* L 2,3,4,7,8-PentaCDF ng/kg ka RA4035* L 1,2,3,4,7,8-HexaCDF ng/kg ka RA4035* L 1,2,3,6,7,8-HexaCDF ng/kg ka RA4035* L 2,3,4,6,7,8-HexaCDF ng/kg ka RA4035* L 1,2,3,7,8,9-HexaCDF ng/kg ka RA4035* L 1,2,3,4,6,7,8-HeptaCDF ng/kg ka RA4035* L 1,2,3,4,7,8,9-HeptaCDF ng/kg ka RA4035* L OctaCDF ng/kg ka RA4035* L Lower bound NATO(1989)-PCDD/F Middle bound NATO(1989)-PCDD/F Upper bound NATO(1989)-PCDD/F Lower bound WHO(1998)-PCDD/F Middle bound WHO(1998)-PCDD/F Upper bound WHO(1998)-PCDD/F Lower bound WHO(2005)- PCDD/F, (Vn 214/2007) Middle bound WHO(2005)-PCDD/F, (Vn 214/2007) Upper bound WHO(2005)-PCDD/F, (Vn 214/2007) Maanäytteet Näytteenottopisteet KK11 KK1, Kk2, KK3 pintanäytteiden kokooma Näytenumero MÄÄRITYKSET Näytteenottosyvyys Kuiva-aine KK6, KK10, KK11 pintanäytteiden kokooma Yksikkö Menetelmä 0-1,8 m Kenttät m-% RA4016* L Esikäsittely, mikroaaltohajotus, ok RA3007 L kuningasvesi Metallit (PIMA), maa ok L Antimoni (Sb) <0,50 mg/kg ka RA3000* L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

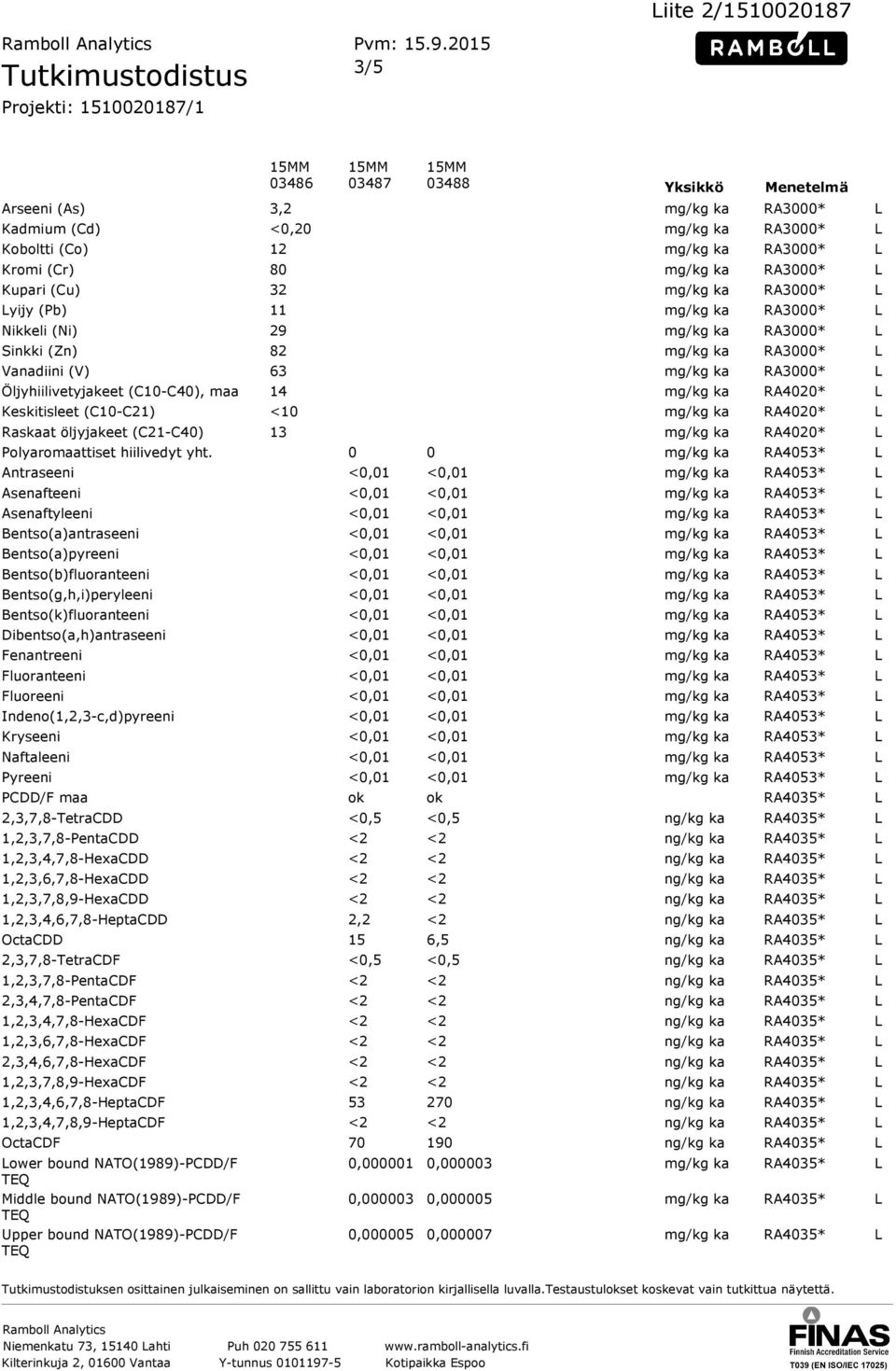

10 Ramboll Analytics Pvm: /5 Tutkimustodistus Projekti: /1 Arseeni (As) Kadmium (Cd) Koboltti (Co) Kromi (Cr) Kupari (Cu) Lyijy (Pb) Nikkeli (Ni) Sinkki (Zn) Vanadiini (V) Öljyhiilivetyjakeet (C10-C40), maa Keskitisleet (C10-C21) Raskaat öljyjakeet (C21-C40) Polyaromaattiset hiilivedyt yht. Antraseeni Asenafteeni Asenaftyleeni Bentso(a)antraseeni Bentso(a)pyreeni Bentso(b)fluoranteeni Bentso(g,h,i)peryleeni Bentso(k)fluoranteeni Dibentso(a,h)antraseeni Fenantreeni Fluoranteeni Fluoreeni Indeno(1,2,3-c,d)pyreeni Kryseeni Naftaleeni Pyreeni Yksikkö Menetelmä 3,2 mg/kg ka RA3000* L <0,20 mg/kg ka RA3000* L 12 mg/kg ka RA3000* L 80 mg/kg ka RA3000* L 32 mg/kg ka RA3000* L 11 mg/kg ka RA3000* L 29 mg/kg ka RA3000* L 82 mg/kg ka RA3000* L 63 mg/kg ka RA3000* L 14 mg/kg ka RA4020* L <10 mg/kg ka RA4020* L 13 mg/kg ka RA4020* L 0 0 mg/kg ka RA4053* L PCDD/F maa ok ok RA4035* L 2,3,7,8-TetraCDD 1,2,3,7,8-PentaCDD 1,2,3,4,7,8-HexaCDD 1,2,3,6,7,8-HexaCDD 1,2,3,7,8,9-HexaCDD 1,2,3,4,6,7,8-HeptaCDD OctaCDD 2,3,7,8-TetraCDF 1,2,3,7,8-PentaCDF 2,3,4,7,8-PentaCDF 1,2,3,4,7,8-HexaCDF 1,2,3,6,7,8-HexaCDF 2,3,4,6,7,8-HexaCDF 1,2,3,7,8,9-HexaCDF 1,2,3,4,6,7,8-HeptaCDF 1,2,3,4,7,8,9-HeptaCDF OctaCDF Lower bound NATO(1989)-PCDD/F Middle bound NATO(1989)-PCDD/F Upper bound NATO(1989)-PCDD/F <0,5 <0,5 ng/kg ka RA4035* L 2,2 <2 ng/kg ka RA4035* L 15 6,5 ng/kg ka RA4035* L <0,5 <0,5 ng/kg ka RA4035* L ng/kg ka RA4035* L ng/kg ka RA4035* L 0, , , , , , Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

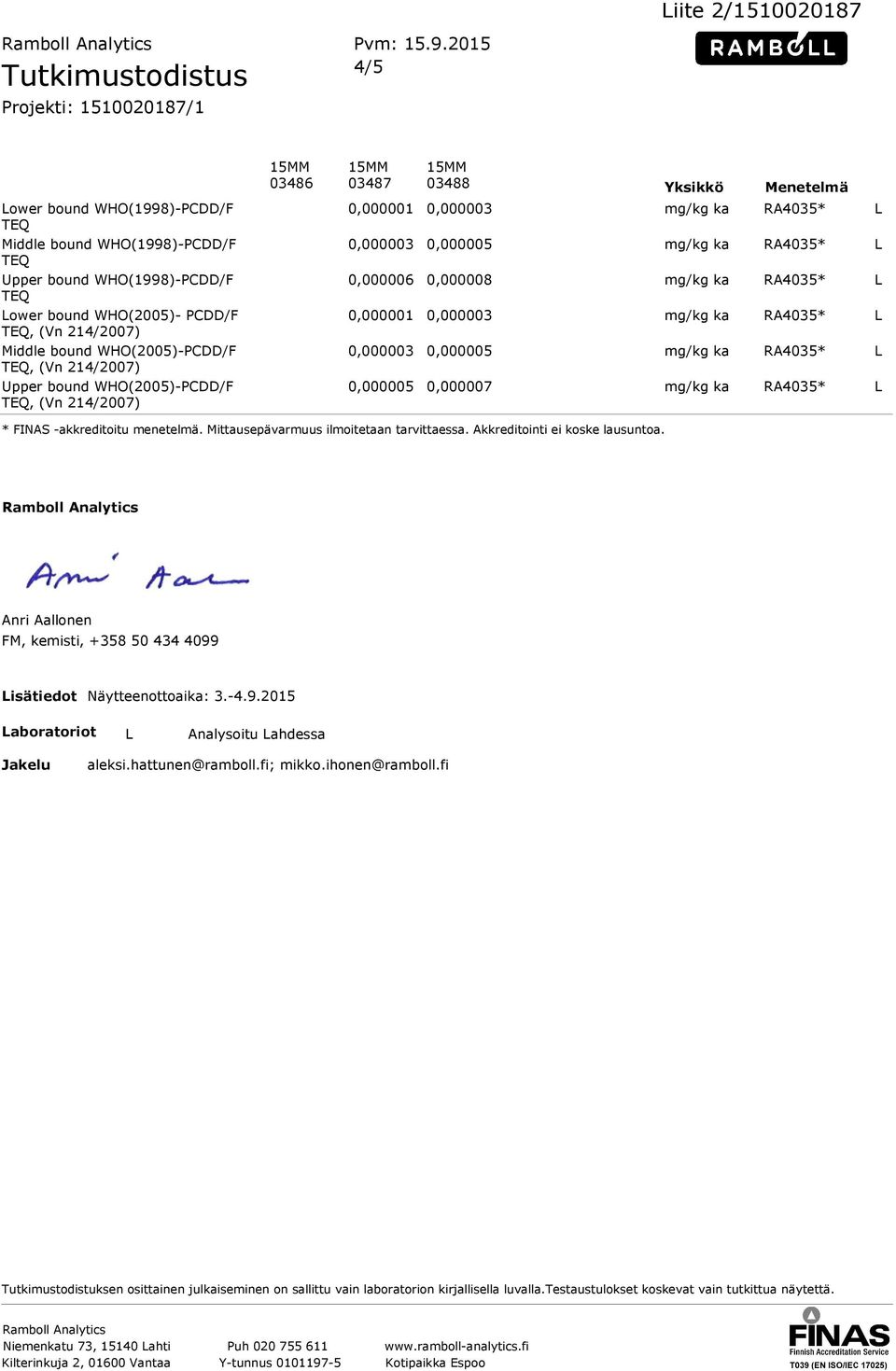

11 Ramboll Analytics Pvm: /5 Tutkimustodistus Projekti: /1 Lower bound WHO(1998)-PCDD/F Middle bound WHO(1998)-PCDD/F Upper bound WHO(1998)-PCDD/F Lower bound WHO(2005)- PCDD/F, (Vn 214/2007) Middle bound WHO(2005)-PCDD/F, (Vn 214/2007) Upper bound WHO(2005)-PCDD/F, (Vn 214/2007) Yksikkö Menetelmä 0, , , , , , , , , , , , * FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Anri Aallonen FM, kemisti, Lisätiedot Näytteenottoaika: Laboratoriot L Analysoitu Lahdessa Jakelu aleksi.hattunen@ramboll.fi; mikko.ihonen@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

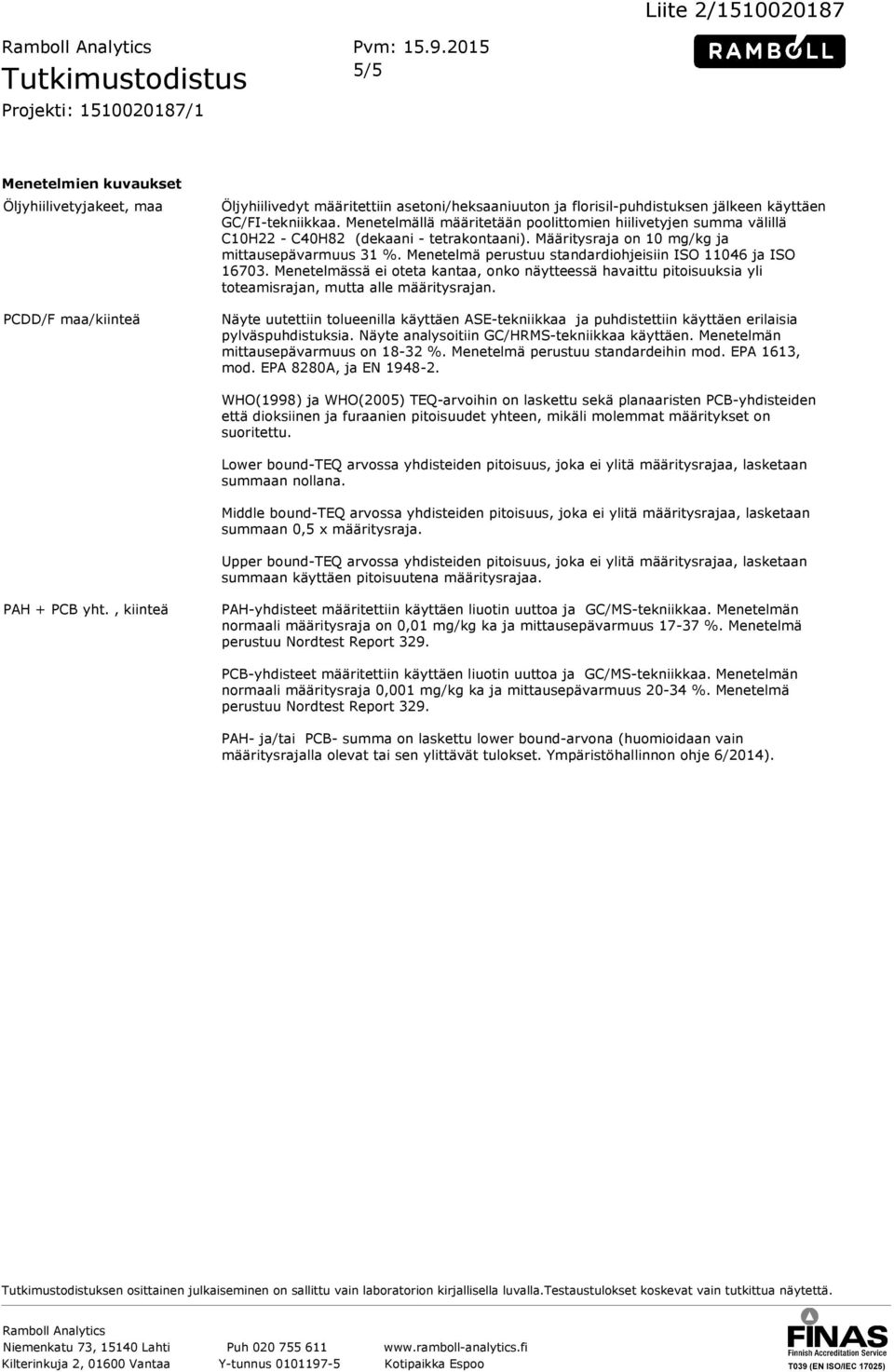

12 Ramboll Analytics Pvm: /5 Tutkimustodistus Projekti: /1 Menetelmien kuvaukset Öljyhiilivetyjakeet, maa PCDD/F maa/kiinteä Öljyhiilivedyt määritettiin asetoni/heksaaniuuton ja florisil-puhdistuksen jälkeen käyttäen GC/FI-tekniikkaa. Menetelmällä määritetään poolittomien hiilivetyjen summa välillä C10H22 - C40H82 (dekaani - tetrakontaani). Määritysraja on 10 mg/kg ja mittausepävarmuus 31 %. Menetelmä perustuu standardiohjeisiin ISO ja ISO Menetelmässä ei oteta kantaa, onko näytteessä havaittu pitoisuuksia yli toteamisrajan, mutta alle määritysrajan. Näyte uutettiin tolueenilla käyttäen ASE-tekniikkaa ja puhdistettiin käyttäen erilaisia pylväspuhdistuksia. Näyte analysoitiin GC/HRMS-tekniikkaa käyttäen. Menetelmän mittausepävarmuus on %. Menetelmä perustuu standardeihin mod. EPA 1613, mod. EPA 8280A, ja EN WHO(1998) ja WHO(2005) -arvoihin on laskettu sekä planaaristen PCB-yhdisteiden että dioksiinen ja furaanien pitoisuudet yhteen, mikäli molemmat määritykset on suoritettu. Lower bound- arvossa yhdisteiden pitoisuus, joka ei ylitä määritysrajaa, lasketaan summaan nollana. Middle bound- arvossa yhdisteiden pitoisuus, joka ei ylitä määritysrajaa, lasketaan summaan 0,5 x määritysraja. Upper bound- arvossa yhdisteiden pitoisuus, joka ei ylitä määritysrajaa, lasketaan summaan käyttäen pitoisuutena määritysrajaa. PAH + PCB yht., kiinteä PAH-yhdisteet määritettiin käyttäen liuotin uuttoa ja GC/MS-tekniikkaa. Menetelmän normaali määritysraja on 0,01 mg/kg ka ja mittausepävarmuus %. Menetelmä perustuu Nordtest Report 329. PCB-yhdisteet määritettiin käyttäen liuotin uuttoa ja GC/MS-tekniikkaa. Menetelmän normaali määritysraja 0,001 mg/kg ka ja mittausepävarmuus %. Menetelmä perustuu Nordtest Report 329. PAH- ja/tai PCB- summa on laskettu lower bound-arvona (huomioidaan vain määritysrajalla olevat tai sen ylittävät tulokset. Ympäristöhallinnon ohje 6/2014). Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

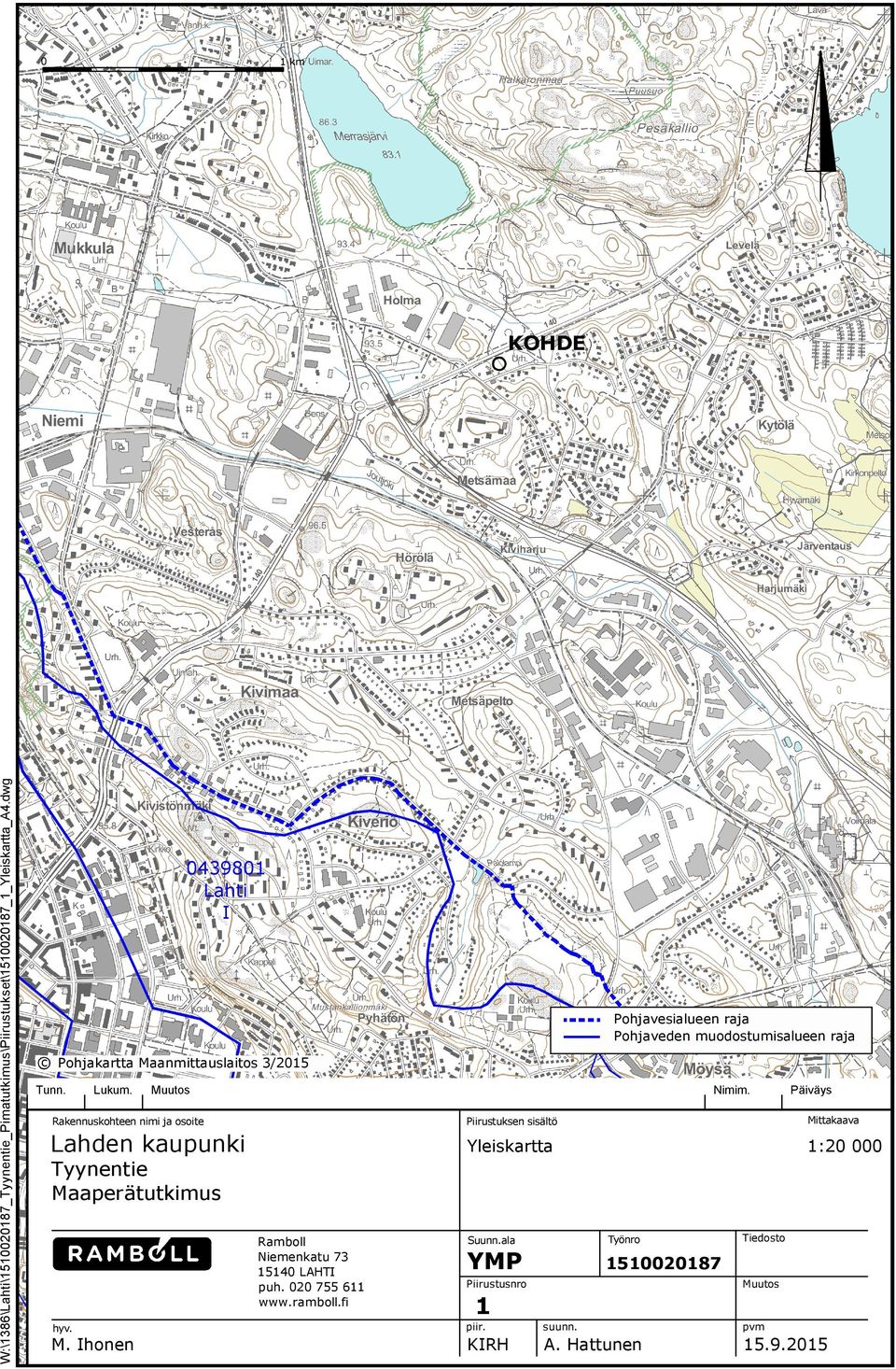

13 0 1 km W:\1386\Lahti\ _Tyynentie_Pimatutkimus\Piirustukset\ _1_Yleiskartta_A4.dwg KOHDE Lahti I Pohjavesialueen raja Pohjaveden muodostumisalueen raja c Pohjakartta Maanmittauslaitos 3/2015 Tunn. Lukum. Muutos Nimim. Päiväys Rakennuskohteen nimi ja osoite Piirustuksen sisältö Mittakaava Lahden kaupunki Yleiskartta 1: Tyynentie Maaperätutkimus Ramboll Niemenkatu LAHTI puh hyv. M. Ihonen Suunn.ala Työnro YMP Piirustusnro Tiedosto Muutos 1 piir. suunn. pvm KIRH A. Hattunen

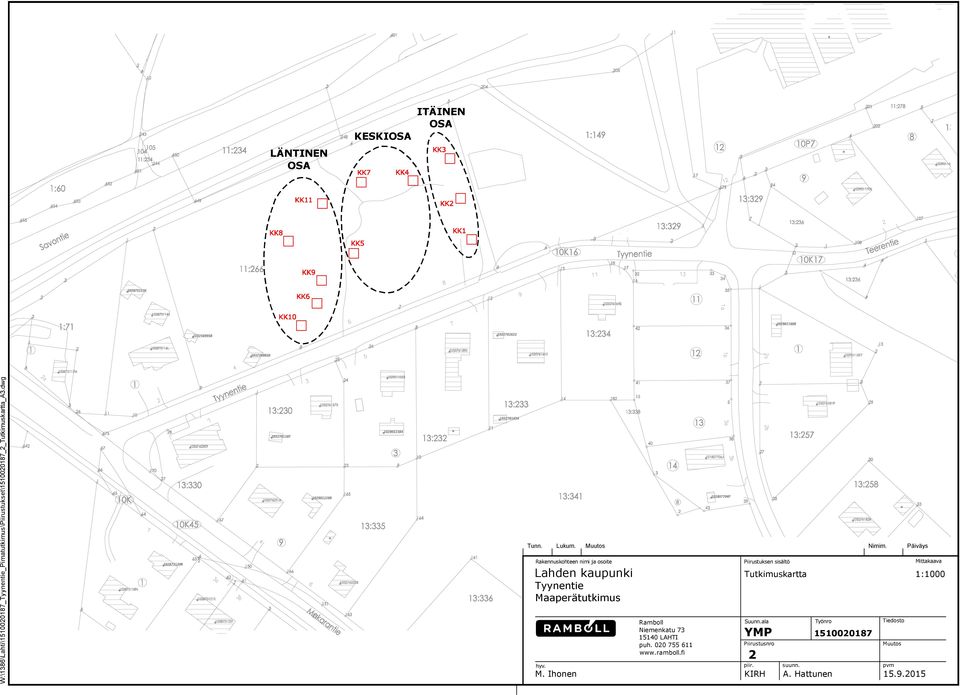

14 LÄNTINEN OSA KESKIOSA ITÄINEN OSA W:\1386\Lahti\ _Tyynentie_Pimatutkimus\Piirustukset\ _2_Tutkimuskartta_A3.dwg Tunn. Lukum. Rakenn uskoh teen nimi ja os oite h yv. Muutos Lahden kaupunki Tyynentie Maaperätutkimus M. Ihonen Ramboll Niemenkatu LAHTI puh Piirust uksen sisält ö Suunn.ala Piirustusnro piir. suunn. Työn ro Nimim. Tiedosto Muutos pvm Päiväys Mittaka ava Tutkimuskartta 1:1000 YMP KIRH A. Hattunen
