1 YMPÄRISTÖTEKNINEN TUTKIMUS Senaatti-kiinteistöt Pori Ratapiha: Alue 1 ( ) Tilaaja: Senaatti-kiinteistöt RAPORTTI Raportti numero: Jakelu: Senaatti-kiinteistöt Golder Associates Oy

2 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI Tutkimusraportin yhteenveto SENAATTI PORI RATAPIHA, Alue 1 Tilaaja: Senaatti-kiinteistöt Kiinteistön omistaja: Senaatti-kiinteistöt Yhteyshenkilö: Asko Taskila Kiinteistön nro: Tilaajan osoite: PL 237, Helsinki Kohteen osoite: Karjalankatu 3, Pori Toimeksianto: Golder Associates Oy toteutti Porin Ratapihan pohjoispuolella sijaitsevan, pääosin joutomaana olevalla alueella, ympäristöteknisen maaperätutkimuksen Senaatti-kiinteistöt toimeksiannosta. Näytteenotto suoritettiin Kohteen käyttötarkoitus on muuttumassa ja kiinteistön ympäristötekninen tila haluttiin selvittää. Toteutus: Kohteessa otettiin maanäytteitä yhteensä 5 kaivinkoneen tekemästä koekuopasta. Yhteensä maanäytteitä otettiin 10 kpl. Kaikista maanäytteistä tutkittiin haihtuvien hiilivetyjen suhteellista määrää PIDkenttämittarilla. Valituista maanäytteistä analysoitiin laboratoriossa öljyhiilivetyjakeet C 10 -C 40, raskasmetallit ja PAH-yhdisteet. Analyysituloksia verrattiin Valtioneuvoston asetuksessa Vna 214/2007 annettuihin kynnys- ja ohjearvoihin. Alueen aikaisemmista tutkimuksista ei ole tietoa. Tulokset: Tutkittavalla alueella ei todettu Vna 214/2007 kynnysarvon ylittäviä pitoisuuksia öljyhiilivetyjä, PAHyhdisteitä tai raskasmetalleja. Kohteella todettiin maakasoja sekä vähäisiä määriä betonia, rautaa ja muuta rakennusjätettä/roskia. Johtopäätökset: Viitearvovertailun perusteella koekuoppien alueilla ei todettu Vna 214/2007 kynnysarvon ylittäviä pitoisuuksia öljyhiilivetyjä, raskasmetalleja eikä PAH-yhdisteitä. Em. alueilla maaperä ei ole pilaantunut. Jatkotoimenpide-ehdotus: Kohteen alue on joutomaata ja maanpinnassa todettiin täyttömaata, jonka alkuperä ei ole tiedossa. Kohdetta on käytetty lumenkaatopaikkana. Kohteen alueen pinta-ala on noin 5500 m 2. Em. huomioiden on kuitenkin mahdollista, että nyt tutkimattomilla alueilla voi olla pilaantuneeksi luokiteltavaa maa-ainesta. Mikäli kohteen käytön suunnittelun edetessä tulee tarvetta tarkentaa alueen ympäristöteknistä tietoa, suositellaan kohteessa tehtäväksi täydentäviä tutkimuksia huomioiden ja kohdentaen jatkotutkimukset alueen tuleva käyttö huomioiden. Täydentävien tutkimusten perusteella arvioidaan tarvittaessa maaperän pilaantuneisuus ja puhdistustarve tuleva maankäyttö huomioiden Projektinro

3 Sisällysluettelo 1.0 TOIMEKSIANTO HANKKEEN PERUSTIEDOT HISTORIA JA NYKYINEN KÄYTTÖ GEOLOGIA JA HYDROGEOLOGIA Maaperä ja topografia Pohja- ja orsivesi Pintavesi TUTKIMUKSEN TOTEUTUS Maanäytteenotto Kenttämittaukset Laboratorioanalyysit Vesinäytteet Tutkimuksen tulokset Öljyhiilivedyt Raskasmetallit PAH-yhdisteet MAAPERÄN PILAANTUNEISUUS Vertailun perusteet Pilaantuneisuus JOHTOPÄÄTÖKSET JA JATKOTOIMENPIDE-EHDOTUKSET... 3 LIITE A Kohteen sijainti- ja tutkimuspistekartat LIITE B Maanäytteiden yhteenvetotaulukko LIITE C Analyysitodistukset LIITE D Valokuvat Projektinro i

4 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI 1.0 TOIMEKSIANTO Golder Associates Oy toteutti Porin ratapihan pohjoispuolella osoitteessa Karjalankatu 3:ssä sijaitsevalla kiinteistöllä ympäristöteknisen maaperätutkimuksen Senaatti-kiinteistöjen toimeksiannosta. Näytteenotto suoritettiin Tutkimuksen tarkoituksena oli selvittää kiinteistön ympäristöteknistä tilaa. Tutkimuspisteet (5 kpl) sijoitettiin tasaisesti kiinteistön alueelle. Näytepisteiden sijoittelussa otettiin huomioon maanalaiset rakenteet (mm. kaapelit). Näytepisteiden sijainnit ovat esitettyinä liitteen A tutkimuspistekartassa. Valokuvat ovat liitteenä D. 2.0 HANKKEEN PERUSTIEDOT Tilaaja: Senaatti-kiinteistöt Yhteyshenkilö: Asko Taskila Tilaajan osoite: Lintulahdenkatu 5 A, PL 237, Helsinki Kiinteistön omistaja: Senaatti-kiinteistöt Kiinteistönumerot: Kohteen osoite: Karjalankatu 3, Pori TM-35 karttalehti: M3412C Koordinaatit ETRS-35TM: pohjoinen: ; itäinen: HISTORIA JA NYKYINEN KÄYTTÖ Kohteen alue on tällä hetkellä joutomaata ja viimeksi toiminut lähinnä lumenkaatopaikkana. Kohteella havaittiin tutkimuksen aikana pintamaakasoja (multaa), muutamia hiekoitushiekkakasoja sekä pintamaassa vähäinen määrä roskia. Kohteen aiemmasta käytöstä ei ole tietoa. Kohteen alue on kaavassa merkitty Rautatieasema-, toimisto- ja liike- rakennusten alueeksi (LRK). Kohteen pinta-ala on noin 5500 m 2. Kohteen pohjoispuolella kiinteistö rajautuu Karjalankatu ja eteläpuolella rata-alueeseen. Kohteen länsipuolella on puisto ja itäpuolella liikekiinteistö. 4.0 GEOLOGIA JA HYDROGEOLOGIA 4.1 Maaperä ja topografia GTK:n ylläpitämän karttapalvelun perusteella kohteen alueen maaperä on hiesua (gtkdata.gtk.fi/maankamara, luettu ). Tutkimuksen yhteydessä maanpinnassa todettiin täyttömaakerros.täyttömaakerroksen todettiin aistinvaraisesti koostuvan enimmäkseen orgaanisesta aineksesta (multaa) ja siltistä. Koekuopassa KK24 todettiin noin 0,5 metrin syvyydessä betonilaatta. Kaikissa koekuopissa todettiin noin metrin syvyydeltä luonnontilaista sittiä/hienoa hiekkaa. Koekuopat ulottuivat noin 2,5 m:n syvyyteen maanpinnasta. Kohteen irtomaakerroksen paksuudesta ei ole käytössä tietoa. Tutkimuskohteen maanpinta sijaitsee tasolla noin +10. Alueen topografia on peruskartan mukaan suhteellisen tasaista. Kohteen sijainti ja maaperätiedot on esitetty liitteen A kartoissa. Tutkimuksen yhteydessä tehdyt maalajihavainnot on esitetty tutkimustulosten yhteenvetotaulukossa liitteessä B Projektinro

5 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI 4.2 Pohja- ja orsivesi Tutkimuskohde ei sijaitse luokitellulla pohjavesialueella. Lähin pohjavesialue (Ulasoori-Vähärauma, luokka I, nro ) sijaitsee yli 4 km kohteesta luoteeseen. Tutkimuksessa ei havaittu pohja- tai orsivettä. Alueen topografia on suhteellisen tasaista, minkä perusteella pohja-/orsiveden gradientti alueella on todennäköisesti pieni. Pohjaveden pinnantasosta ei ole käytössä mitattua tietoa. 4.3 Pintavesi Kohteen maanpinta on päällystämätöntä ja pintavedet imeytyvät maaperään. Lähin suurempi pintavesistö, Kokemäenjoki, sijaitsee kohteesta noin 1,5 kilometriä pohjoiseen. 5.0 TUTKIMUKSEN TOTEUTUS 5.1 Maanäytteenotto Kohteen maanäytteenotto toteutettiin koekuoppatutkimuksena kaivinkoneella. Näytteitä otettiin viidestä koekuopasta (KK23- KK27) yhteensä 10 kpl. Koekuoppien sijainnit on esitetty liitteen A tutkimuskartalla. Näytteet otettiin tutkittavan alueen pintakerroksesta ja sen alapuolisesta luonnontilaisesta maaperästä. Näytteenotto ulotettiin syvimmillään noin 2,5 metrin syvyyteen. Näytteenottosyvyydet on esitetty liitteen B yhteenvetotaulukossa Kenttämittaukset 10 PID -mittausta (haihtuvien hiilivetyjen suhteellinen esiintyminen) Laboratorioanalyysit 5 kpl öljyhiilivedyt (jakeet C 10 -C 40 ) 6 kpl raskasmetallit 1 kpl PAH-yhdisteet 5.2 Vesinäytteet Tutkimuksen yhteydessä ei otettu vesinäytteitä. 5.3 Tutkimuksen tulokset Maanäytteiden analyysituloksia verrattiin Valtioneuvoston asetuksessa maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista (Vna 214/2007) esitettyihin kynnys- ja ohjearvoihin. Yhteenvetotaulukko analyysituloksista on liitteessä B ja laboratorion analyysitodistukset liitteessä C Öljyhiilivedyt Laboratoriossa analysoiduissa näytteissä ei todettu Vna 214/2007 kynnysarvotason ylittäviä öljyhiilivetypitoisuuksia Raskasmetallit Laboratoriossa analysoiduissa näytteissä ei todettu Vna 214/2007 mukaisia kynnysarvopitoisuuksia ylittäviä arseeni- tai raskasmetallipitoisuuksia PAH-yhdisteet Laboratoriossa analysoidussa näytteessä ei todettu Vna 214/2007 kynnysarvotason ylittäviä PAHyhdisteiden pitoisuuksia Projektinro

6 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI 6.0 MAAPERÄN PILAANTUNEISUUS 6.1 Vertailun perusteet Tässä raportissa esitettyjen maaperän haitta-ainepitoisuuksien vertailu perustuu Valtioneuvoston asetukseen maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista (VNa 214/2007). Asetuksen liitteessä on annettu kynnys- ja ohjearvot maaperän haitta-ainepitoisuuksille. Maaperän pilaantuneisuus ja tarvittaessa puhdistustarve on arvioitava, jos yhden tai useamman haitallisen aineen pitoisuus maaperässä ylittää asetuksessa annetun kynnysarvon. Mikäli haitta-aineiden pitoisuudet ovat alle kynnysarvojen, maankäytölle ei ole tarvetta haitta-ainepitoisuuksien perusteella asettaa rajoituksia. Alueella, jota käytetään teollisuus-, varasto- tai liikennealueena, maaperää pidetään yleensä pilaantuneena, jos yhden tai useamman aineen pitoisuus ylittää ylemmän ohjearvon. Muilla alueilla (esim. asuinkäyttö) maaperää pidetään yleensä pilaantuneena, jos pitoisuus ylittää alemman ohjearvon. Kohteen alueella tehdyistä koekuopista otetuissa näytteissä ei todettu laboratorioanalyyseissä Vna 214/2007 kynnysarvon ylittäviä haitta-ainepitoisuuksia. Em. huomioiden kiinteistölle tehtyjen koekuoppien alueella maaperän pilaantuneisuutta ja puhdistustarvetta ei ole tarvetta arvioida asetuksen mukaisesti eikä näin ollen maaperä ole pilaantunutta. 6.2 Pilaantuneisuus Kohteen maaperä ei tehtyjen koekuoppien alueella arvioida olevan pilaantunutta. Yhteenvetotaulukot analyysituloksista ovat liitteessä B ja laboratorion analyysitodistukset liitteessä C. 7.0 JOHTOPÄÄTÖKSET JA JATKOTOIMENPIDE-EHDOTUKSET Koekuoppien alueella ei todettu Vna 214/2007 kynnysarvon ylittäviä haitta-ainepitoisuuksia eli koekuoppien edustamalla maaperä ei ole pilaantunutta eikä näin ollen pilaantuneen maan puhdistustarvetta.. Kohteen alue on joutomaata ja maanpinnassa todettiin täyttömaata, jonka alkuperä ei ole tiedossa. Kohdetta on käytetty lumenkaatopaikkana. Kohteen alueen pinta-ala on xxxx m 2. Em. huomioiden on kuitenkin mahdollista, että nyt tutkimattomilla alueilla voi olla pilaantuneeksi luokiteltavaa maa-ainesta. Mikäli kohteen käytön suunnittelun edetessä tulee tarvetta tarkentaa alueen ympäristöteknistä tietoa, suositellaan kohteessa tehtäväksi täydentäviä tutkimuksia huomioiden ja kohdentaen jatkotutkimukset alueen tuleva käyttö huomioiden. Täydentävien tutkimusten perusteella arvioidaan tarvittaessa maaperän pilaantuneisuus ja puhdistustarve tuleva maankäyttö huomioiden Projektinro

7 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI Raportti allekirjoitussivu GOLDER ASSOCIATES OY Pasi Hellstén ympäristögeologi Heikki Laakso Projektipäällikkö QA: FI (Helsinki,Suomi) Ruosilankuja 3 E, Helsinki, Suomi Projektinro

8 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI LIITE A Kohteen sijainti- ja tutkimuspistekartat Projektinro

9 INDEKSIKARTTA PORTTAALI KARJALANKATU KK23 C KK24 C KK25 C KK27 C KK26 C Path: Z:\IM\Senaatti-kiinteistöt\Pori, ratapiha\99_projects\ Senaatti Pori Ratapiha\03_PRODUCTION\0001-Tutkimusraportti\ X-0001.mxd MERKINNÄT C HUOMIOITAVAA VIITE KOEKUOPPA ASIAKAS SENAATTI-KIINTEISTÖT PROJEKTI PORI, RATAPIHA TUTKIMUSRAPORTTI SISÄLTÖ KOEKUOPPIEN SIJAINTIKARTTA (ALUE 1) :1 000 KONSULTTI VVVV-KK-PP LAATINUT SUUNNITELLUT TARKASTANUT HYVÄKSYNYT PROJEKTI DOK.NRO REV. PIIR.NRO A 1 JHE PHE HLA HLA METRIÄ JOS MITTA EI TÄSMÄÄ, ARKIN KOKOA ON MUUTETTU. ALKUPERÄINEN: 25mm 0

10 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI LIITE B Maanäytteiden yhteenvetotaulukko Projektinro

11 YHTEENVETOTAULUKKO Maanäytteet (1) Projektin nimi: Projektinumero: Senaatti Pori Ratapiha KENTTÄ- MITTAUKSET ÖLJYHIILIVEDYT PAH-YHDISTEET RASKASMETALLIT MUUT ANALYYSIT MUUT TIEDOT Näytteenotto pvm. Näyte numero Syvyys m Maalaji PID Ase- Ase- Fluo- Bentso- Bentso- Bentso- Bentso- Indeno(1, Bentso- Dibentso- Naftaleenreenreenseenreenseeni yhteensä Fluo- Fenant- Antra- Py- Kry- PAH C 10-C 21 C 22-C 40 C 10-C 40 nafty- leeni teeni teeni seeni ranteeni ranteeni reeni -pyreeni peryleeni naf- ran- (a)antra- (b)fluo- (k)fluo- (a)py- 2,3-cd) (ghi)- (a,h)-antraseeni As Ba Cd Co Cr Cu Hg Ni Pb Sb V Zn ppm mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg KK Hm/Hk 0 < < < < < < < < < hhk KK Tä 0 < < < < Betonilaatta m Hk/Si 0 < 10 < 10 < < < < KK Hm 0 < < < < < SiHk KK Hm/Si 0 < 10 < 10 < < < < Hk KK Hm/Si < < < Si 0 Kynnysarvo Alempi ohjearvo Ylempi ohjearvo Vaarallisen jätteen raja-arvo TILASTOTIEDOT HAVAINTOJEN MÄÄRÄ MIN. MAKS. KESKIARVO MEDIAANI KESKIHAJONTA ) ) # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### 0.0 # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### # ###### 0.0 # 10 # 26 # 33 # # # # # # # 0.14 # 0.12 # # # 0.14 # # # # # # 0.81 # 1.4 # 42 # 0.40 # 5.9 # 15 # 26 # 0.20 # 9.6 # 19 # 0.50 # 15 # # 10 # 14 # 20 # # # # # # # 0.14 # 0.12 # # # 0.14 # # # # # # 0.81 # 1.1 # 37 # 0.40 # 6.3 # 16 # 31 # 0.20 # 9.3 # 16 # 0.50 # 16 # Syanidi Muut havainnot Golder Associates Oy

12 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI LIITE C Analyysitodistukset Projektinro

13 Raportti Sivu 1 (7) K NPMQX9PB8W Vastaanotettu Golder Associates Oy Raportoitu Pasi Hellsten Ruosilankuja 3 E HELSINKI Projekti Tilausnumero Kiinteän näytteen analysointi Asiakkaan näytetunnus KK23 0-0,6 Näytteenottaja Pasi Hellstén Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Öljyhiilivedyt C10-C40, S-TPHFID05 kuiva-aine 105 C % 1 1 SANA fraktio >C10-C21 <10 mg/kg k.a. 1 1 SANA fraktio >C21-C mg/kg k.a. 1 1 SANA fraktio >C10-C mg/kg k.a. 1 1 SANA Metallit; kuningasvesihajotus, S-METAXHB1 Ag <0.50 mg/kg k.a. 2 1 SANA As mg/kg k.a. 2 1 SANA Ba mg/kg k.a. 2 1 SANA Be mg/kg k.a. 2 1 SANA Cd <0.40 mg/kg k.a. 2 1 SANA Co mg/kg k.a. 2 1 SANA Cr mg/kg k.a. 2 1 SANA Cu mg/kg k.a. 2 1 SANA Fe mg/kg k.a. 2 1 SANA Li mg/kg k.a. 2 1 SANA Mn mg/kg k.a. 2 1 SANA Mo <0.40 mg/kg k.a. 2 1 SANA Ni mg/kg k.a. 2 1 SANA P mg/kg k.a. 2 1 SANA Pb mg/kg k.a. 2 1 SANA Sb <0.50 mg/kg k.a. 2 1 SANA Sn mg/kg k.a. 2 1 SANA Sr mg/kg k.a. 2 1 SANA Tl <0.50 mg/kg k.a. 2 1 SANA V mg/kg k.a. 2 1 SANA Zn mg/kg k.a. 2 1 SANA Hg <0.20 mg/kg k.a. 2 1 SANA PAH 16, S-PAHGMS01 naftaleeni <0.010 mg/kg k.a. 3 1 SANA asenaftyleeni <0.010 mg/kg k.a. 3 1 SANA asenafteeni <0.010 mg/kg k.a. 3 1 SANA fluoreeni <0.010 mg/kg k.a. 3 1 SANA fenantreeni mg/kg k.a. 3 1 SANA antraseeni mg/kg k.a. 3 1 SANA fluoranteeni mg/kg k.a. 3 1 SANA pyreeni mg/kg k.a. 3 1 SANA bentso(a)antraseeni mg/kg k.a. 3 1 SANA ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

14 Raportti Sivu 2 (7) K NPMQX9PB8W Asiakkaan näytetunnus KK23 0-0,6 Näytteenottaja Pasi Hellstén Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus kryseeni mg/kg k.a. 3 1 SANA bentso(b)fluoranteeni mg/kg k.a. 3 1 SANA bentso(k)fluoranteeni mg/kg k.a. 3 1 SANA bentso(a)pyreeni mg/kg k.a. 3 1 SANA dibentso(ah)antraseeni <0.010 mg/kg k.a. 3 1 SANA bentso(ghi)peryleeni mg/kg k.a. 3 1 SANA indeno(123cd)pyreeni mg/kg k.a. 3 1 SANA PAH, 16 yhdisteen summa mg/kg k.a. 3 1 SANA Asiakkaan näytetunnus KK24 0-0,5 Näytteenottaja Pasi Hellstén Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Öljyhiilivedyt C10-C40, S-TPHFID05 kuiva-aine 105 C % 1 1 SANA fraktio >C10-C21 <10 mg/kg k.a. 1 1 SANA fraktio >C21-C mg/kg k.a. 1 1 SANA fraktio >C10-C mg/kg k.a. 1 1 SANA Metallit; kuningasvesihajotus, S-METAXHB1 Ag <0.50 mg/kg k.a. 2 1 SANA As mg/kg k.a. 2 1 SANA Ba mg/kg k.a. 2 1 SANA Be mg/kg k.a. 2 1 SANA Cd <0.40 mg/kg k.a. 2 1 SANA Co mg/kg k.a. 2 1 SANA Cr mg/kg k.a. 2 1 SANA Cu mg/kg k.a. 2 1 SANA Fe mg/kg k.a. 2 1 SANA Li mg/kg k.a. 2 1 SANA Mn mg/kg k.a. 2 1 SANA Mo mg/kg k.a. 2 1 SANA Ni mg/kg k.a. 2 1 SANA P mg/kg k.a. 2 1 SANA Pb mg/kg k.a. 2 1 SANA Sb <0.50 mg/kg k.a. 2 1 SANA Sn <1.0 mg/kg k.a. 2 1 SANA Sr mg/kg k.a. 2 1 SANA Tl <0.50 mg/kg k.a. 2 1 SANA V mg/kg k.a. 2 1 SANA Zn mg/kg k.a. 2 1 SANA Hg <0.20 mg/kg k.a. 2 1 SANA ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

15 Raportti Sivu 3 (7) K NPMQX9PB8W Asiakkaan näytetunnus KK24 0,5-1,5 Näytteenottaja Pasi Hellstén Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Öljyhiilivedyt C10-C40, S-TPHFID05 kuiva-aine 105 C % 1 1 SANA fraktio >C10-C21 <10 mg/kg k.a. 1 1 SANA fraktio >C21-C40 <10 mg/kg k.a. 1 1 SANA fraktio >C10-C40 <20 mg/kg k.a. 1 1 SANA Metallit; kuningasvesihajotus, S-METAXHB1 Ag <0.50 mg/kg k.a. 2 1 SANA As mg/kg k.a. 2 1 SANA Ba mg/kg k.a. 2 1 SANA Be mg/kg k.a. 2 1 SANA Cd <0.40 mg/kg k.a. 2 1 SANA Co mg/kg k.a. 2 1 SANA Cr mg/kg k.a. 2 1 SANA Cu mg/kg k.a. 2 1 SANA Fe mg/kg k.a. 2 1 SANA Li mg/kg k.a. 2 1 SANA Mn mg/kg k.a. 2 1 SANA Mo <0.40 mg/kg k.a. 2 1 SANA Ni mg/kg k.a. 2 1 SANA P mg/kg k.a. 2 1 SANA Pb mg/kg k.a. 2 1 SANA Sb <0.50 mg/kg k.a. 2 1 SANA Sn <1.0 mg/kg k.a. 2 1 SANA Sr mg/kg k.a. 2 1 SANA Tl <0.50 mg/kg k.a. 2 1 SANA V mg/kg k.a. 2 1 SANA Zn mg/kg k.a. 2 1 SANA Hg <0.20 mg/kg k.a. 2 1 SANA ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

16 Raportti Sivu 4 (7) K NPMQX9PB8W Asiakkaan näytetunnus KK25 0-0,5 Näytteenottaja Pasi Hellstén Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Öljyhiilivedyt C10-C40, S-TPHFID05 kuiva-aine 105 C % 1 1 SANA fraktio >C10-C21 <10 mg/kg k.a. 1 1 SANA fraktio >C21-C mg/kg k.a. 1 1 SANA fraktio >C10-C40 <20 mg/kg k.a. 1 1 SANA Metallit; kuningasvesihajotus, S-METAXHB1 Ag <0.50 mg/kg k.a. 2 1 SANA As mg/kg k.a. 2 1 SANA Ba mg/kg k.a. 2 1 SANA Be mg/kg k.a. 2 1 SANA Cd <0.40 mg/kg k.a. 2 1 SANA Co mg/kg k.a. 2 1 SANA Cr mg/kg k.a. 2 1 SANA Cu mg/kg k.a. 2 1 SANA Fe mg/kg k.a. 2 1 SANA Li mg/kg k.a. 2 1 SANA Mn mg/kg k.a. 2 1 SANA Mo <0.40 mg/kg k.a. 2 1 SANA Ni mg/kg k.a. 2 1 SANA P mg/kg k.a. 2 1 SANA Pb mg/kg k.a. 2 1 SANA Sb <0.50 mg/kg k.a. 2 1 SANA Sn mg/kg k.a. 2 1 SANA Sr mg/kg k.a. 2 1 SANA Tl <0.50 mg/kg k.a. 2 1 SANA V mg/kg k.a. 2 1 SANA Zn mg/kg k.a. 2 1 SANA Hg <0.20 mg/kg k.a. 2 1 SANA Öljyhiilivetyanalyysin (S-TPHFID05) vaste muistuttaa tyypillisen luonnollisen orgaanisen aineen (esim. turpeen tai kompostin) vastetta. ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

17 Raportti Sivu 5 (7) K NPMQX9PB8W Asiakkaan näytetunnus KK26 0-0,5 Näytteenottaja Pasi Hellstén Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Öljyhiilivedyt C10-C40, S-TPHFID05 kuiva-aine 105 C % 1 1 SANA fraktio >C10-C21 <10 mg/kg k.a. 1 1 SANA fraktio >C21-C40 <10 mg/kg k.a. 1 1 SANA fraktio >C10-C40 <20 mg/kg k.a. 1 1 SANA Metallit; kuningasvesihajotus, S-METAXHB1 Ag <0.50 mg/kg k.a. 2 1 SANA As mg/kg k.a. 2 1 SANA Ba mg/kg k.a. 2 1 SANA Be mg/kg k.a. 2 1 SANA Cd <0.40 mg/kg k.a. 2 1 SANA Co mg/kg k.a. 2 1 SANA Cr mg/kg k.a. 2 1 SANA Cu mg/kg k.a. 2 1 SANA Fe mg/kg k.a. 2 1 SANA Li mg/kg k.a. 2 1 SANA Mn mg/kg k.a. 2 1 SANA Mo <0.40 mg/kg k.a. 2 1 SANA Ni mg/kg k.a. 2 1 SANA P mg/kg k.a. 2 1 SANA Pb mg/kg k.a. 2 1 SANA Sb <0.50 mg/kg k.a. 2 1 SANA Sn <1.0 mg/kg k.a. 2 1 SANA Sr mg/kg k.a. 2 1 SANA Tl <0.50 mg/kg k.a. 2 1 SANA V mg/kg k.a. 2 1 SANA Zn mg/kg k.a. 2 1 SANA Hg <0.20 mg/kg k.a. 2 1 SANA ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

18 Raportti Sivu 6 (7) K NPMQX9PB8W Asiakkaan näytetunnus KK27 0-0,5 Näytteenottaja Pasi Hellstén Näytteenottopvm Näytenumero H Analyysi Tulos Mittausepävarmuus (±) Yksikkö Menetelmä Analysoija Allekirjoitus Öljyhiilivedyt C10-C40, S-TPHFID05 kuiva-aine 105 C % 1 1 SANA fraktio >C10-C21 <10 mg/kg k.a. 1 1 SANA fraktio >C21-C mg/kg k.a. 1 1 SANA fraktio >C10-C mg/kg k.a. 1 1 SANA Metallit; kuningasvesihajotus, S-METAXHB1 Ag <0.50 mg/kg k.a. 2 1 SANA As mg/kg k.a. 2 1 SANA Ba mg/kg k.a. 2 1 SANA Be mg/kg k.a. 2 1 SANA Cd <0.40 mg/kg k.a. 2 1 SANA Co mg/kg k.a. 2 1 SANA Cr mg/kg k.a. 2 1 SANA Cu mg/kg k.a. 2 1 SANA Fe mg/kg k.a. 2 1 SANA Li mg/kg k.a. 2 1 SANA Mn mg/kg k.a. 2 1 SANA Mo mg/kg k.a. 2 1 SANA Ni mg/kg k.a. 2 1 SANA P mg/kg k.a. 2 1 SANA Pb mg/kg k.a. 2 1 SANA Sb <0.50 mg/kg k.a. 2 1 SANA Sn mg/kg k.a. 2 1 SANA Sr mg/kg k.a. 2 1 SANA Tl <0.50 mg/kg k.a. 2 1 SANA V mg/kg k.a. 2 1 SANA Zn mg/kg k.a. 2 1 SANA Hg <0.20 mg/kg k.a. 2 1 SANA Öljyhiilivetyanalyysin (S-TPHFID05) vaste muistuttaa tyypillisen luonnollisen orgaanisen aineen (esim. turpeen tai kompostin) vastetta. ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

19 Raportti Sivu 7 (7) K NPMQX9PB8W * =näyte tutkittu akkreditoimattomalla menetelmällä. Menetelmäkuvaus 1 Öljyhiilivetyjen määritys GC-FID-tekniikalla menetelmän CSN EN mukaan. Fraktiot C10-C21, C21-C40 ja C10-C40. 2 Metallien määritys menetelmien US EPA 200.7, ISO 11885, US EPA 6010, SM 3120 mukaan. Kuivaus ja seulonta < 2 mm. Hajotus kuningasvedellä ja analysointi ICP-OES laitteistolla. 3 Polysyklisten aromaattisten hiilivetyjen (PAH 16) määritys GC-MS-tekniikalla menetelmien EPA 8270, ISO mukaan. SANA Hyväksyjä Sarita Naukkarinen Analysoija 1 1 Analysoinnista vastaa ALS Czech Republic, s.r.o., Na Harfê 336/9, , Praha 9, Tšekki, joka on akkreditoitu tšekkiläisen akkreditointielimen CAI (Czech Accreditation Institute) toimesta (the Testing Laboratory No. 1163). Mittausepävarmuus on ilmoitettu laajennettuna mittausepävarmuutena, jossa on käytetty kattavuuskerrointa 2, jolloin luotettavuustaso on noin 95%. Alihankkijoiden mittausepävarmuus on yleensä annettu laajennettuna mittausepävarmuutena, jossa on käytetty kattavuuskerrointa 2. Laboratoriolta saa lisätietoja pyydettäessä. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Lausunto ei kuulu akkreditoinnin piiriin. Tutkimusraportin saa kopioida vain kokonaisuudessaan. Muussa tapauksessa kopioinnista on saatava lupa laboratoriolta. Tilausta koskevat yleiset sopimusehdot, ks. voimassa oleva tarjous tai ALS Finland Oy:n kotisivut ( Kopio lähetetty tiedoksi: Golder Associates Oy, Golder Associates Oy, HELSINKI, Finland. Vain digitaalisesti allekirjoitettu PDF- raportti on alkuperäinen. Kaikki muut tulostetut versiot ovat kopioita. 1 Analyysin suorittava ALS- tai alihankintalaboratorio. ALS Finland Oy Ruosilankuja 3 E Helsinki Finland info.hel@alsglobal.com Tel: Fax: Raportti on hyväksytty ja digitaalisesti allekirjoitettu

20 SENAATTI PORI RATAPIHA TUTKIMUSRAPORTTI LIITE D Valokuvat Projektinro

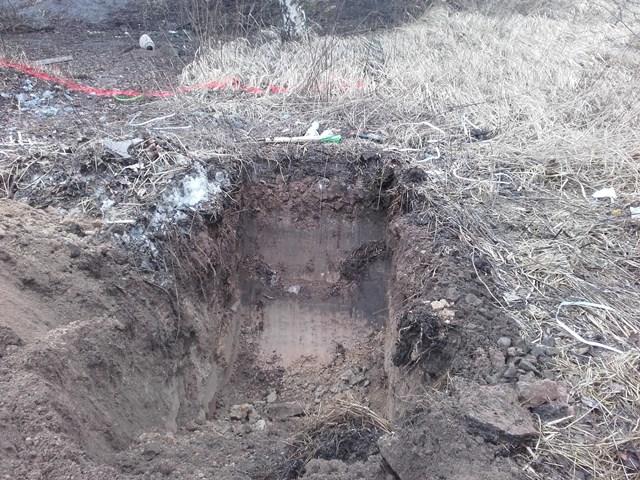

21 LIITE D VALOKUVAT SENAATTI PORI RATAPIHA maaperätutkimus Kuva 1: Tutkimusalue kuvattuna luoteesta. Kuva 2: Koekuoppa KK23 kohteen luoteisosassa. Kuvaussuunta länteen Projektinumero /1
