1 RAPORTTI lUMVl2001 Urpo Vihreäpuu Jakelu OKMElOutokumpu 2 kpl PAMPALON RTK-KIINTOPISTEET Sijainti 1: Avainsanat: RTK-mittaus OUTOKUMPU MINING OY Mairninetsnnta

2 RAPORTTI UMVl2001 Urpo Vihreäpuu Pampalon kiintopisteiden RTK-mittaus Yleistä Pampalon syvien reikien kairausta varten tehtiin tarkkuusgps:llä RTK tarkkuusluokan mittaus reikien tarkan suunnan laskemiseksi. Mittauksen teki Joensuun Maanmittaustoimisto, ja mittaajana toimi Jorma Manninen. Mittauksen yhteydessä mitattiin myös osa Maa ja Veden tekemistä kiintopisteistä sekä Pampaloon perustetun peruslinjan putkipisteet, muutamia mittapaaluja ja uudet kiintopisteet (KP 500 sarja), joita perustettiin kaikkiaan 10 sekä kaivosalueelle että sen Iähiymparistöön. Tarkoitus oli mitata myös muita kaivoksen maaripaällisia kiintopisteita mutta etsinnästä ja Kari Saarimaen konsultoinnista huolimatta niitä ei löydetty. Kaivoksen toimesta mitatut kiintopisteet ovat Hituran kaivoksella ja ainakin Saarimäki tuntee mittausaineiston. Pyynnöstä huolimatta en kuitenkaan saanut kiintopisteluetteloa ja karttaa kiintopisteistä tämän raportin liitteeksi. Referenssipisteina mittauksessa kaytettiin Maanrriittaustoimiston valtakunnallisia 3-lk:n kolmiopisteitä N:o 99M1602, Repovaara ja 99M2166 Korpilampi. Mittausmenetelmä kaytettiin ns. vapaata tukiasemamittausta, jonka tukiasema oli kaivoksen jätealueen päällä. Liitteenä Maanmittaustoimiston allekirjoitettu mittausraportti, jossa on myös käytettyjen referenssipisteiden pistekortit Uudet kiintopisteet Kaivosalueelle ja seri läheisyyteen tehtiin uusia kiintopisteita kaikkiaan 8 jotka ovat kiilapultteja kalliossa ja siten luotettavampia kuin aiemmat putkipisteet. Kiintopisteet on merkitty paalulla johon on merkitty kiintopisteen numero ja etäisyys paalusta siihen suuntaan jossa kiintopistemerkintä on paalussa. Lisäksi tehtiin kaksi putkipistettä Pampalon syvien reikien suunnan laskemiseksi. Kaikki uudet pisteet on R-TK-mitattu. Paikallislinjasto Nykyisin käytössä oleva Pampalon paikallislinjasto "Pampalo W :n suuntakulmana KKJ-koordinaatistoon on käytetty seuraavaa sidontaa (MP-7) : Suunta 27,20 astetta X-log-Pam palo 5201,720 m Y-log-Pam palo 10333,178 m Z-log-Pam palo 45,42 m X-KKJ-Pam palo ,110 m Y-KKJ-Pampalo ,834 m Z-KKJ-Pampalo 204,58 m RTK-mittauksen perusteella suunta on hieman virheellinen ja virheen suuruus riippuu siitä mihin paikallislinjoituksen kiintopisteisiin suuntaa verrataan. Vertaillessa eri vaihtoehtoja pidän luotettavimpana peruspisteen (MP 7) ja Pampalon peruslinjan mukaan laskettua OUTOKUMPU MINING OY Malminetsinta

3 - outokumpu 0 Urpo Vihreäpuu RAPORTTI lUMVl2001 suuntaa, johon liittyy putkipisteet PP 1-6. Suuntakulma on 27,1550 jolloin ääripisteiden mittavirhe Y:ssä on 3 mm ja hajonta eri pisteiden välillä (5 pistettä) <20 mm.. Ääripisteiden väli on noin 630 m, joten tulosta voi pitää luotettavana. Tällä suuntakulmalla keskeinen osa Maa ja veden kiintopisteistä on myös tarkkuudeltaan kohtuullisia. Jos suunta lasketaan pelkästään Maa ja Veden kiintopisteiden mukaan (MP 900 sarja) paras sovitus saadaan suunnalla astetta jolloin mittavirhe on enimmillään 140 mm. Paikalliskoordinaatisto siis kiertyy jonkinverran reunoille mennessä. Tässä yhteydessä olen käyttänyt laskuissa astetta, joka keskeisellä osalla Pampaloa on tarkempi. Ero on pierii eikä sillä liene kovin suurta käytännön merkitystä. Peruspisteenä on kaytetty kaikissa laskuissa MP 7, joka on avolouhoksen takana olevalla töyräällä. RTK-mittauksen perusteella sen valtakunnalliset koordinaatit muuttuivat hieman. Ero MP 7 :IIä vanhan ja 1-iuden mittauksen välillä on X-RTK = m ja Y-RTK = m (Kts kiintopistetaulukko). Kiintopistetaulukossa on RTK-mitattujen koordinaattien perusteella laskettu paikalliskoordinaatit Pampalon nykyisin kaytössa olevaan koordinaatistoon. Laskennassa on käytetty suuntakulmaa 27,1550 astetta (vrt tekstiä aiemmin). Näin saaduista paikalliskoordinaateista on laskettu Pampalon KKJ-koordinaatit (XNXPr'Lasketti,i) suuntakulmalla 27,20 astetta (Pampalon kaytössa olevalla sidonnalla), jotka vastaavat Pampalossa nykyisin kaytössa olevia XN-KKJ koordinaatteja. Samalla periaatteella on laskettu kairattavien reikien S1 -S3 koordinaatit. Tämä sen vuoksi, että jos koordinaatisto halutaan joskus korjata on kaikki koordinaatit korjattavissa samalla laskukaavalla. Kun alueella tehdään jatkossa monikulmio-mittausta on ainakin kaivoksen välittömässä läheisyydessä olevat uudet kiintopisteet sidottava paikalliskoordinaatistoori jolloin jatkossa riiitä voi käyttää peruspisteinä alueen mittauksille. OUTOKUMPU MINING OY Malminetsinta

4 Urpo Vihreapuu Liitteet 1. Maanmittaustoimiston Mittausraportti 2. Kiintopistetaulukko 3. Kartta kiintopisteista OUTOKUMPU MINING OY Malminetsinta

5 GPS-mittausraportti Ilomantsi, Pampalon kaivosalue Laitteisto: Leica GPS system 500 R-TK-laitteisto. Mittaustapa: RTK-mittaus vapaalla asemapisteellä. Pistekortit liitteenä. Yleistä: Mitatut pisteet (30 kpl) mitattu Urpo Vihreäpuun osoituksen mukaan. Kaikissa - mitatuissa pisteissä on saatu ns. FIX ratkaisu joten jälkilaskentaa ei tarvita. Osalla pisteistä ei z-koordinaattia voi pitää luotettavana kun mittauksen yhteydessä todettiin ettei sitä tarvita. Muunnos: Muunnos KKJ:n suoritettu siten että sensorissa suoritetaan muunnos 99M1602 kolmiopisteella. Tarkastetaan virheet 99M2166 pisteen suhteen: Tuloksen perusteella lopullinen muunnos suoritetaan pisteillä 99M1602 ja 99M2166. Pisteiden jäännösvirheet ovat: - Maksimi residuaali pohjoiskoordinaatissa 0,013 m Maksimi residuaali itäkoordinaatissa 0,002 m Maksimi residuaali korkeuskoordinaatissa m Joensuu Kartoittaja ' Jorma Fanninen

6 Vastaus: Kiintopisteet, Kiintopiste Sivu 111 Kiintopisteet Kiintopiste YlernmAl e Lasol :e Edellinen kiintopiste Seuraava kiintopie Kiintopisteen numero: 99M1602 Kiintopisteen nimi: REPOVAARA Viitenumero: Tasokoordinaattijarjestelma: KKJ Tasotarkkuusluokka: 3.lk:n kolmiopiste Korkeusjärjestelmä: N6 0 Korkeustarkkuusluokka: p-koordinaatti: i-koordinaatti: k-koor.dinaat i : Karttalehti: Pisteen mitannut organisaatio: Maanmittauslaitos Päivämäärä: Kunta : Ilomantsi Maaritystapa ja GPS-sopivuus: GPS-piste Rakennelma: Havaintokorkeus: Keskusmerkin tyyppi ja alusta: Kiintopisteen sijainti: Sijainti maanpinnasta: Kiintopisteen selitys: Pultti ja kolmio kivessä Tiestä länteen 1. metriä Piste on asuinrakennuksesta n. 25 m itään. YlemnZlle tasolle Edellinen kiintopiste Seuraava kiintopiste -

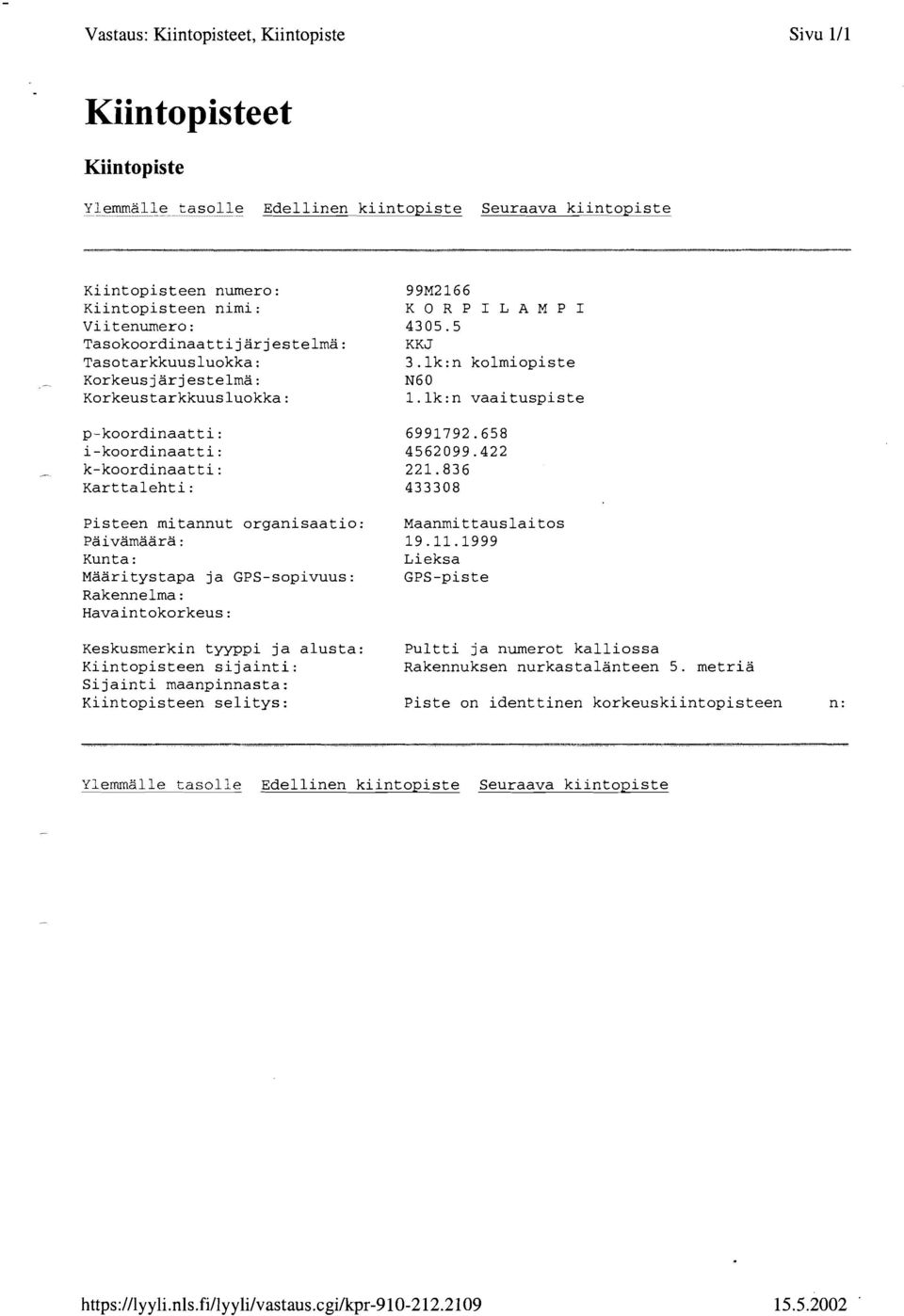

7 Vastaus: Kiintopisteet, Kiintopiste Sivu 111 Kiintopisteet Kiintopiste U&emm;i,ie, taso,j,,~.e Edellinen kiintopiste Seuraava kiintopiste Kiintopisteen numero: 99M2166 Kiintopisteen nimi: K O R P I L A M P I Viitenumero: Tasokoordinaattijarjestelma: KKJ Tasotarkkuusluokka: 3.lk:n kolmiopiste - Korkeusjärjestelmä: N6 0 Korkeustarkkuusluokka: l.lk:n vaaituspiste p-koordinaatti: i-koordinaatti:.- k-koordinaatti: Karttalehti: Pisteen mitannut organisaatio: Maanmittauslaitos Päivämäärä: Kunta : Lieksa Maäritystapa ja GPS-sopivuus: GPS-piste Rakennelma: Havaintokorkeus: Keskusmerkin tyyppi ja alusta: Pultti ja numerot kalliossa Kiintopisteen sijainti: Rakennuksen nurkastalanteen 5. metriä Sijainti maanpinnasta: Kiintopisteen selitys: Piste on identtinen korkeuskiintopisteen n : Ylemm2lle tasolle Edellinen kiintopiste Seuraava kiintopiste

8 M A A N M I T T A U S L A I T O S Toimituslaji: (Tuntematon) Toimitulssn kohde: Mistotunnua: Toimitusnumero: Rekistertlily: Toimit~sinsin~: Jom Manninen Kartan Ioatim'dapa: Slitesttainen paalutus Koordinaattijarjestdma: KKJ Mttauakiokka: 3 Karttaosa: 1 (1)

9 Kartan laatim'istopa: StIMiuinen paalutus KoordinaattijärjastdmU: KKJ L(iauaiuokka: 3 Knnteisttlrekistenkarttalehti:

10 Kartan laatimktapa: Sateettainen paalutus KoordinaattijUrjestdma: KKJ Uiousiuokka: 3 Kiinteistlirekisteniarttakhti Mostotunnus: Toimitusnumero:

11 Ra jamerkit Joensuu toimitukset
