OUTOKUMPU OY 0 K MALMINETSINTA

Transkriptio

1 Q OUTOKUMPU OY 0 K MALMINETSINTA TUTKIMUSRUNGON MITTAUS SUOMUSSALMEN AITTOJARVELLA Vanha lin joitus Alueella oli tavanomainen geofysikaalisia mittauksia varten tehty linjoitus, johon myös kairaus on sidottu. Linjoituskarttaa maastoon verrattaessa voitiin todeta yli 50 m:n poikkeamia linjoituksen ja maastoyksityiskohthen välillä. Poikkeamat selittyvät osittain topografisen kartan epätarkkuudella. Lisäksi linjoituksen kartalle sijoittaminen on epäonnistunut, koska alueella ei ole sellaisia kartalla nakyviii maastoyksityiskohtia, joiden suhteen linjoituksen sijainti olisi voitu tarkasti määrittää. Alueella ei ole myöskään tunnettuja kiintopisteitä. Linjoituksen koordinaatistoksi oli valittu kartastokoordinaatti j är jesteima. Koordinaatisto on kuitenkin oma erillisjärjestelmä, koska linjoitus ei ole oikealla kohdallaan. Uusi runkolinja Linja y = 67,500 avattiin koordinaattivälilta x = 63,500. Linjalle rakennettiin kolme kiintopistettä, n:ot 1, 2 ja 3. Linjan paikka maaritettiin vanhojen naulapaalujen ja maahan lyötyjen rautaputkien perusteella mahdollisimman tarkasti entiselle paikalleen. Pisteen n:o 2 x-koordinaatti maaritettiin mittaamalla pisteen etäisyys vanhoista paikallaan olleista mittapaaluista koordinaattivalilla x = 61,250 ja x = 63,100. Mainitun paaluvalin pituudeksi saatiin 1 847,68 m:a. Nauhamittauksella saatu etäisyys on siten 2,38 m:a todellista lyhyempi. Todettu virhe tasoitettiin siten, että uuden linjan x-koordinaatti poikkeaa vanhan lin-jan vastaavasta mahdollisimman vahan kaivausalueen kohdalla, toisin sanoen, että kairausprofiilien paikat muuttuvat mahdollisimman vahan. Tällä periaatteella pisteen n:o 2 x-arvoksi annettiin 61,815,30 m:ä. ~hteiden 2-1 ja 2-3 väliset etäisyydet mitattiin ja niiden sijainti samalla suoralla kontrolloitiin. Pisteiden 2-3 maarittaman suunnan!todettiin poikkeavan n. 5CC pisteiden 1-2 määrittämgstä suunnasta itään. Voimakkaasta ilman lämpövareilysta johtuen mitattuun poikkeamaan. on suhtauduttava varauksella. Kaikkien kolmen pisteen voidaan ilmoittaa olevan samalla suoralla 5 1,O cm:n tarkkuudella. Pisteiden koordinaatit Pisteista laadittiin pistcselityskortit, jotka sailytetaan OKME/OKU: n arkistossa..

2 9 OUTOKUMPU OY 0 K MALMINETSINTA Kairanreikien tarkis tusmittaus Kairausprofiilien leikkauskohdat linjalla y = 67,500 merkittiin punaiseksi maalatuin puupaaluin cm. pisteiltä mittaamalla. Leikkauspisteen tarkempi paikka merkittiin paalun päähän painetulla nastalla. Koordinaattiluvut merkittiin paaluihin metallidymolla. Kairausprofiilien suunnat maaritettiin kultakin paalulta teodoliitilla ja merkittiin linjaseipäilla. Avoimessa maastossa olleiden kairausreikien sijainnit kontrolloitiin säteittäisesti kartoittamalla. Sijainti maaritettiin suojaputken pään mukaan. Alla olevassa taulukossa on esitetty vanhaan ja uuteen mittaukseen perustuvat reikien koordinaatit. Reiän. vanha mittaus uusi mittaus Korkeuserojen mittaus Pisteen n:o 2 ja linjalla y = 67,500 koordinaattivälillä x = 60,900 ja 61,800 olevien paalujen paiden korkeudet maaritettiin mittaamalla näiden korkeusero korkeuskiintopisteeseen KP 1 nähden. KP 1 sijaitsee linjalla y = 67,500 valittömästi Aittojärven metsäautotien eteläpuolella ja sen korkeudeksi oli annettu z = 234,OO m:ä. Pisteen n:o 2 korkeudeksi saatiin 243,83 m:ä. Paalujen paiden z-koordinaatti merkittiin ko. paaluihin metallidymolla. Käytetyn kaluston ominaisuudet eivät riittäneet pisteiden 2-1 ja 2-3 välisten korkeuserojen mittaamiseen. Myös paaluihin merkittyihin korkeuslukuihin on suhtauduttava sita suuremmalla varauksella, mitä kauempana paalu on pisteestä n:o 2. 8 Ksytetty kalusto Kulmamittaukset suoritettiin sekuntiteodoliitilla Kern DKM 2 AE. Etäisyyden seka korkeuserot mitattiin geodimetrilla AGA Hallikainen Kopio 1:20 000,topografisesta kartasta, johon on merkitty kiintopisteiden likimaaräinen sijainti

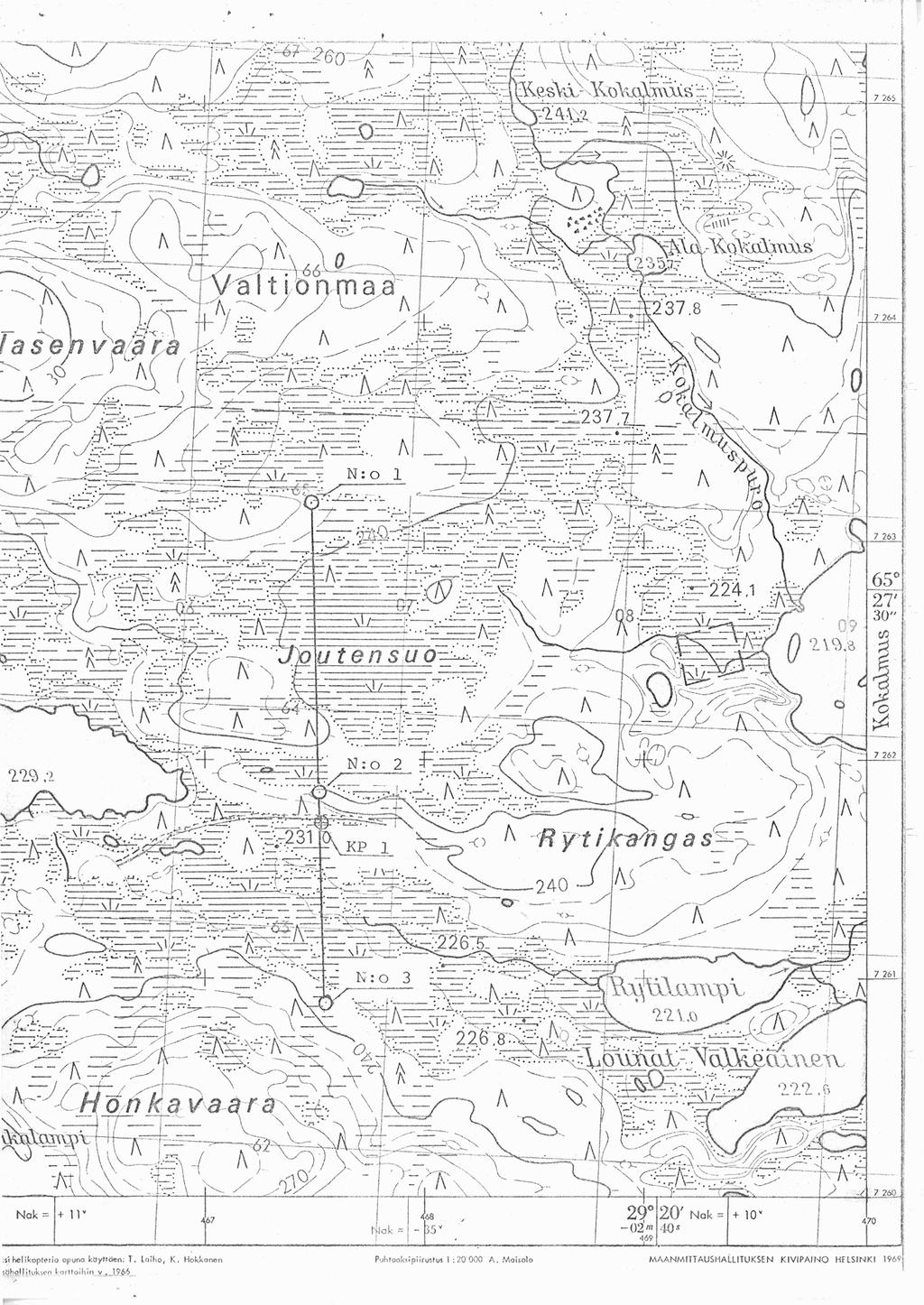

3 ii klikoptciio opum kapte-n: 1. Lnilio, K. Hakkomn ~a$,fl!lit~~k,~,, l,>rtto;hh v MAANM~~TAUSHALL~IUKSEN KIVIPAINO HFLIINII 196

4 Erilliskoordinaatisto x= ,45 monikulmio piste... 1 NO cm maasta Rakennettu v P Selitys pisteen sijainnista: Pisteen ympäristö: 1 :

5 Erilliskoordinaatisto Y= X=61.815,30 I monikulmio. 2 piste No... Rautaputki betonikappa- Merkki... Rakennettu v Selitys pisteen sijainnista: cm maasta T~.tkim~.s.'ini.alia~= D... Pisteen ympäristö: 1 : Naapuripisteet: 1 Piste No 1 Suuntakulma 1 Etäisyys 1 Mänty C* 5.10 I Koivu

6 Erilliskoordinaatisto y= ,OO X= , nonikulnio piste NO ~ i ~ Aitto ~ järvi ~ ~ ~ ~ l Pisteen ympäristö: 1 : Rakennettu v Selitys pisteen sijainnista: T.utki.%. ~slin 1. alla... y=6.7..:.ss Ho.n.k.3- Suuntakulma
