1 TÄRINÄ JA MUUT YMPÄRISTÖVAIKUTUKSET Lyöntipaalutustärinä Tärinän ohjearvot Tärinämittauskohde, Lahti Maan tiivistyminen Maan syrjäytyminen

2 Lyöntipaalutustärinä Tärinä on hukkaan mennyttä energiaa Tärinä on suurta, kun paalu tunkeutuu huonosti Kuva Matti Hakulinen Paitsi loppulyöntien aikana, jolloin tärinä on yleensä pieni

3 Riskialttiit olosuhteet Tiivis pintakerros: rakennekerrokset, muu täyttö, routa, kuivakuori, rantakerrostuma tms. Pehmeä savi Kova pohja

4 Tärinän ennustaminen 100 Kaikki m ittaustulokset [mm/s] 10 k = 1,5 k = 0,75 k = 0,35 k = 0,3 1 Paalu 4, pysty Paalu 4, vaaka1 Paalu 4, vaaka2 Paalu 1, pysty Paalu 1, vaaka1 Paalu 1, vaaka2 0,1 1,0 10,0 100,0 Vaakasuora etäisyys [m] Menettely on kokemusperäinen ja suuntaa-antava

Keskeisellä iskulla, suorilla paaluilla, tukemalla paalu paikalleen lyönnin aikana,

5 Tärinää voidaan vähentää: Läpäisemällä tiiviit kerrokset kaivamalla, esireiällä, vesihuuhtelulla tms. Keskeisellä iskulla, suorilla paaluilla, tukemalla paalu paikalleen lyönnin aikana, optimoimalla lyöntienergia. Ongelmallisissa tilanteissa koepaalutus ja tärinänmittaus, tarvittaessa paalutyypin vaihto. Lisätietoa: RIL Rakentamisen aiheuttamat tärinät

Tärinän ohjearvot RIL 253-2010 Rakentamisen

6 Tärinän ohjearvot RIL Rakentamisen aiheuttamat tärinät Tärinäasiantuntija määrittää ohjearvot Asiantuntija toimii yhdessä suunnittelijan kanssa. Vastaava suunnittelija voi toimia tärinäasiantuntijana

7 Tärinän ohjearvot Tärinäkuormituksen vaikutus rakenteissa Jännitys / lujuus Vaurioraja Kun jännitys > lujuus, rakenne vaurioituu Aika Vaarassa erityisesti materiaalit, joiden vetolujuus on alhainen

8 Tärinän ohjearvot Tärinäkuormituksen vaikutus rakenteissa Jännitys / lujuus Vaurioraja Hyväkuntoinen rakenne Aika

9 Tärinän ohjearvot Tärinäkuormituksen vaikutus rakenteissa Jännitys / lujuus Vaurioraja Tärinäkuormitus Hyväkuntoinen rakenne Aika Hyväkuntoinen rakenne kestää kohtuulliset tärinän aiheuttamat lisäkuormitukset.

10 Tärinän ohjearvot Tärinäkuormituksen vaikutus rakenteissa Jännitys / lujuus Tärinäkuormitus Vaurio Vaurioraja Huonokuntoinen rakenne Hyväkuntoinen rakenne Aika Huonokuntoinen rakenne vaurioituu usein jo vähäisestä tärinäkuormituksesta. Rakenteen tärinäkestävyys riippuu rakenteen jäljellä olevasta kestävyydestä (vrt. katselmukset).

11 Tärinän ohjearvot Mittaus yleensä perustuksista

12 F k

13 Pohjarakennus

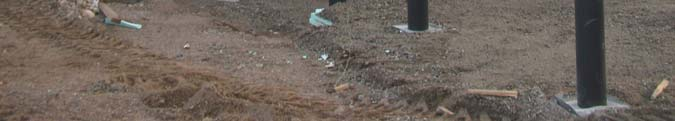

14 Teräsbetonipaalutus, Lahti

15 Anturi Paalu 300 x 300 mm 2, Paalutuskone Junttan PM 20, järkäleen paino 40 kn, pudotuskorkeus n. 0,25 0,30 m.

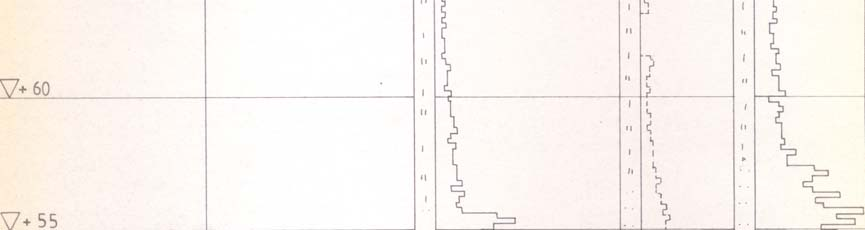

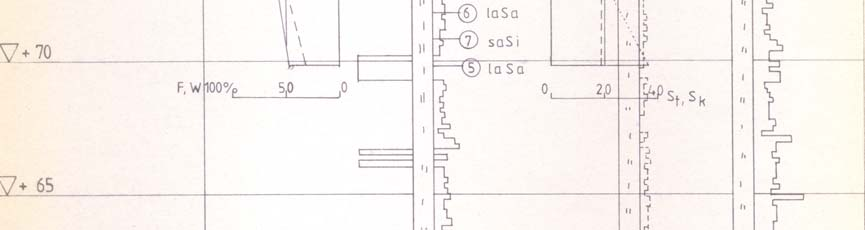

16 Pohjasuhteet Pintakerrostuma Mitattu paalu Pohjamuodostuma

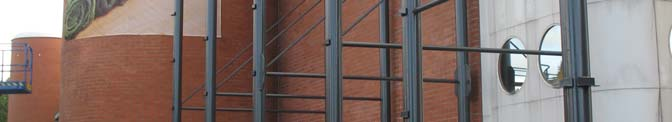

17 Mittauspisteet MP 5 ja 6 Kolmannessa kerroksessa Paalun sijainti MP 1, 2 ja 3 maassa MP 4 kellarissa

18 Tuloksia, tärinä maassa (Huom. Kuvissa eri asteikot) Paalu 1, MP1, r = 1m heilahdusnopeus [mm/s] Paalu 1, MP3, r = 20m heilahdusnopeus [mm/s] 0,0 0,2 0,4 0,6 0,8 1, Lyöntivastus Lyöntivastus 10 Pitkittäinen 10 Pitkittäinen Poikittainen Poikittainen Syvyys [m] 15 Pysty Syvyys [m] 15 Pysty Lyöntivastus [lnt/0,5m] Lyöntivastus [lnt/0,5m]

19 Tärinän väheneminen maassa 100 Vaimeneminen maassa 10 k = 0,75 k = 1,5 [mm/s] k = 0,2 1 0,1 v =k max W r 1,0 10,0 100,0 Vaakasuora etäisyys [m]

20 Tärinä paalun vieressä maassa ja rakenteissa (Huom. Kuvissa eri asteikot) Paalu 1, MP1, r = 1m heilahdusnopeus [mm/s] Paalu 1, MP4 heilahdusnopeus [mm/s] Lyöntivastus Lyöntivastus 10 Pitkittäinen Poikittainen 10 Pitkittäinen Poikittainen Syvyys [m] 15 Pysty Syvyys [m] 15 Pysty Maassa etäisyys 1 m 25 Rakenteissa etäisyys 1 m Lyöntivastus [lnt/0,5m] Lyöntivastus [lnt/0,5m]

21 Tuloksia, tärinä rakenteissa (Huom. Kuvissa eri asteikot) Paalu 1, MP4 heilahdusnopeus [mm/s] Paalu 1, MP6 heilahdusnopeus [mm/s] 0,0 0,5 1,0 1,5 2,0 2, Lyöntivastus 10 Pitkittäinen 10 Poikittainen Syvyys [m] 15 Pysty Syvyys [m] 15 Lyöntivastus Pitkittäinen Poikittainen Pysty Etäisyys 1 m Lyöntivastus [lnt/0,5m] Etäisyys 15 m Lyöntivastus [lnt/0,5m]

22 Päätelmiä, Lahden paalutus Tärinä suurinta maanpinnan läheisyydessä paalun tunkeutuessa noin 3 5 metrin syvyydessä, vaikka kuivakuori heikko. Lähialueella tärinä vaimenee nopeasti ja eri tavalla kuin pitemmillä etäisyyksillä. Vaimeneminen vastasi k:n arvoa noin 0,2. Lähialueella tärinästä siirtyi rakennukseen ainoastaan noin 2 8 %.

23 Yhteenveto eri kohteista Lappeenranta, Ø 710, 810, Tärinän suuruus maassa 39 kj Tampere, Heilahdusnopeus [mm/s] TB 300 x 300, 12 kj Lahti, TB 300 x 300, 12 kj Viiala, Ø 90, 115, 2 kj Etäisyys [m]

24 Maan tiivistyminen

25 Maan syrjätyminen Rakennusaika Aika Painuma

26 Aika Painuma

27 Kerrallinen Savi Savimoreeni Lyöntipaalu 400 x 400, pituus 20 metriä, Syrjäyttää n. 3 m 3 maata Paalun nousu lyönnin aikana? Savikivi

28 Maan syrjäytyminen Savi Moreeni Lisäksi stabiliteetin varmuuden alentuminen, (huokosvedenpaine kasvaa)

29 Lisätietoa: Tampereen teknillinen yliopisto, maa- ja pohjarakenteet Rakentamisen aiheuttamat tärinät -tutkimushanke: Tärinämittausraportit (176 sivua) Tärinämittausraportit pdf (6.41 MB) Matti Hakulinen Taustaselvitykset (130 sivua) Taustaselvitykset MHa.pdf (5.25 MB) Matti Hakulinen Paalutuksesta ja pontituksesta aiheutuva tärinä (160 sivua, 28 liitesivua) Hanna Leppänen pdf (13.51 MB) Diplomityö, Hanna Leppänen,
