1 Valkeakosken kaupungin mittaustoimi Jani Kiiskilä

2 Esityksen sisältö Yleistä Valkeakoskesta Maankäytön ja maa- ja mittaustoimen esittely Mittaustoimessa ajankohtaista

3 Valkeakoski Asukasluku Asukastiheys 76 asukasta/maa-km 2 Pinta-ala 372 km2 Maa-alue 272 km2 Vesialue 100 km2 Veroprosentti 18,75 % Sijainti Tampere Hämeenlinna Lahti Turku Helsinki 30 min 30 min 70 min 80 min 80 min

4 Valkeakosken tunnuslukuja -keskusta-alueella asukkaita noin vuoden 2008 lopussa asuntoa, joista 52,0 % oli omakoti- tai rivitaloissa ja 46,3 % kerrostaloissa -lainakanta 2000 euroa/ asukas -kunnallistekniikkaa rakennetaan vuodessa 1,5 milj. eurolla

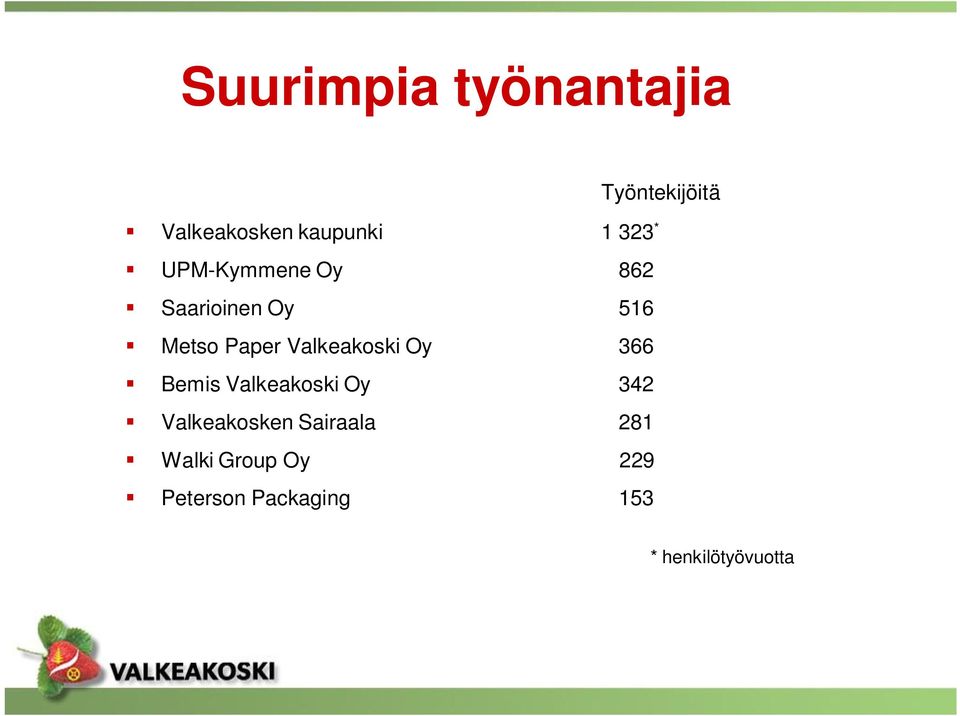

5 Suurimpia työnantajia Työntekijöitä Valkeakosken kaupunki * UPM-Kymmene Oy 862 Saarioinen Oy 516 Metso Paper Valkeakoski Oy 366 Bemis Valkeakoski Oy 342 Valkeakosken Sairaala 281 Walki Group Oy 229 Peterson Packaging 153 * henkilötyövuotta

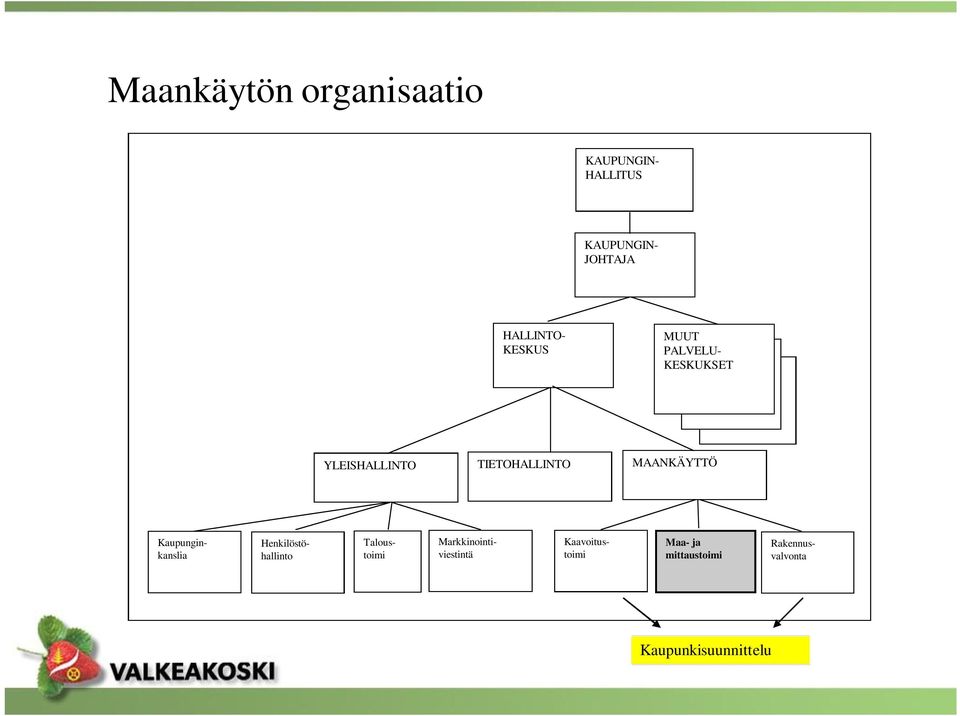

6 Maankäytön organisaatio KAUPUNGIN- HALLITUS KAUPUNGIN- JOHTAJA HALLINTO- KESKUS MUUT PALVELU- KESKUKSET YLEISHALLINTO TIETOHALLINTO MAANKÄYTTÖ Rakennusvalvonta Kaupunginkanslia Henkilöstöhallinto Taloustoimi Markkinointiviestintä Maa- ja mittaustoimi Kaavoitustoimi Kaupunkisuunnittelu

7 Maa- ja mittaustoimen organisaatio ja henkilöstö lähtien Maa- ja mittaustoimi huolehtii kaupungin maaomaisuudesta ja paikkatiedoista. Kiinteistötiimi Maa- ja mittaustoimi Tontti-insinööri Paikkatietotiimi Toimistosihteeri Maankäyttösihteeri Kiinteistörekisterinhoitaja Mittausteknikko Paikkatietoteknikko Kartoittaja ja mittamiehet 3 kpl

8 Mittaustoimen tulostavoitteet Kaupungin tavoite on luovuttaa vuosittain 50 omakotitonttia, muista tonttien luovutuksista ei ole varsinaisia tavoitteita asetettu Aiemmin luovutettu noin 15 omakotitontin vuosikeskiarvolla Vuonna 2008 on luovutettu 58 tonttia ja 2009 luovutettu 28 tonttia Paikkatiedon tuotanto-ohjelmalla ohjataan kehitystä Vuositavoitteet asetettu tulostavoitteissa: Karttojen tuotantoprosesseja kehitetään StellaMapin käyttöönottoa valmistellaan - kantakartta-aineiston perusparantaminen konversiota varten EUREF-koordinaatistoon siirtymistä jatketaan Suunnitelma korkeusjärjestelmän muuttamiseksi NN N2000 Kaavoitettavien alueiden pohjakarttoja laaditaan tarpeen mukaan Jutikkala, Lintulan laajennus, Koivuniemen laajennus, Vallon alueen laajennus

9 Mittaustoimen tehtävät Kuuluu kaikki mittaussektorin tehtävät lukuun ottamatta kunnallistekniikkaa Valkeakoski on kiinteistörekisterinpitäjäkunta Kiinteistörekisterikartan ylläpito kiinteistörekisterinhoitajan vastuulla Ylläpito rekisteripitosovelluksella MML hoitaa kiinteistöinsinöörin tehtäviä Pälkäneelle tehty mittauksia ja kaavan pohjakartan tarkistukset Lupa kaavan pohjakartan tarkistamiseen MML

10 Mittauskalusto Takymetrit kaksi takymetriä, joista toinen robotti GPS Kaksi RTK-laitetta, kalusto jo vanhaa Oma kiinteä tukiasema keskustassa GPS-kämmentietokone maastokäyntejä varten Autot Kolme autoa, maasturi, Hi-ace ja lava-auto Ohjelmistot Leican mittausohjelmistot, editointi Stella

11 Mittaushenkilöstön työtuntien jakautuminen 2009 Rakennuspaikkojen merkintöjä 111 kpl ja sijaintikatselmuksia 176 kpl, vuonna Työtunnit/mittaushenkilöstö lähes puolittuneet vuoden -94 tasosta, työsuoritteet vähintäänkin samalla tasolla Mittaustuloja vuonna euroa ja kiinteistömuodostustuloja vuosittain euroa RUNKOVERKKOTYÖT KIINTEISTÖNMUODOSTUSTYÖT 22 % 9 % 8 % KARTOITUKSET 7 % RAKENNUSVALVONTAMITT. TILAUSTYÖT 19 % 13 % MUUT TYÖT (sisätyöt, koulutus) 22 % LOMAT (sis.sair.lomat)

12 Kantakartta Ajantasaistus kaavojen pohjakartan tarkistamisen yhteydessä / rakentamisen yhteydessä Tiedostot kolmena eri tiedostona korkeus-, pohja- ja rajaelementti omina tiedostoina Keskustasta 1:500 ilmakuvattu kantakartta 5600 ha, 1: ha Kantakartan ajantasaistus perustuu maastokartoituksiin Uudisalueiden tuottaminen : kartoitus tehty 60-luvulla muoveille 1:2000, jotka on skannattu ja vektoroidaan tarpeen mukaan ja ajantasaistetaan maastokartoituksilla Rakennukset alueellistettu 2009

13 Valkeakosken kantakartta-alueet

14 Muiden tuottamat kartat ja aineistot Maastokartta 1:5000 toimitetaan rakennetut ja puretut rakennukset ja tiet MML:lle puolivuosittain Ilmakuvat Laserkeilausaineisto Numeeriset suunnittelutiedot puuttuvat, tarkoitus saada ajantasakaava 2010 Johtokartat Ympäristöselvitykset ja -kartat, liito-orava, muinaismuistoalueet, pohjavesialueet ym.

15 Ohjelmistot MicroStation/ Stella-ympäristössä tuotetaan kunnan omat tarkat kartat. Kantakartta Teemakartat Päivitykset maastotietokannan elementteihin Virastokartan ja opaskartan siirtäminen StellaMappiin tutkitaan Tarkoitus siirtyä StellaMappiin Kuntasopimus Bentleyn kanssa on ollut voimassa vuodesta Tällä hetkellä kuntasopimusta jatketaan vuosittain

16 Aikataulu StellaMappiin siirtymiseksi kantakartan osalta Vuosi Neljännesvuosi 5.2. KANTAKARTASTO /4 2/4 3/4 4/ /4 Kantakartan 2/4 konversio 3/4 Stella Mappiin 4/4 StellaMap /4 tuotantokäyttöön 2/4 Kantakartta 3/4 tietokanta- 4/4 pohjaiseksi /4 2/4 3/4 4/4

17 Ohjelmistot KuntaNet/ Mapinfo ympäristössä tuotetaan koko kuntaa koskevat yleistetyt kartat Virastokartta Opaskartat Teemakartat Osoitekartta. Käytössä seudullinen sopimus

18 Karttojen jakelu Jakelu intranettiin toteutetaan Bentleyn GeoWebPublisher ohjelmalla. Karttojen jakelu Intranet StellaWeb ja Rakennusvalvonnalle KuntaNet (Mapinfo) Internetkartta SpatialWeb Sitolle toimitetaan PDF ja päivitetään osoite ja kohdetietokantoja

19

20 Runkoverkon nykytilanne Valkeakoskella käytössä kaksi tasokoordinaattijärjestelmää Kantakartan alueella VVJ muualla KKJ VVJ pääverkko -38 uusi pääverkko kolmiopistettä 3000 monikulmiopistettä Pisteitä ei ole luokiteltu

21 Keskusta-alueen monikulmiopisteet

22 EUREF koordinaatistoon siirtyminen Uuteen koordinaatistoon siirtymistä ryhdyttiin valmistelemaan 2009 Seutukunnallinen suunnitelma tarvittavista toimenpiteistä Selvityksen tuloksena yhteinen helmert -muunnos koko seutukunnalle (KKJ2 GK24) Valkeakoskella keskusta-alueen VVJ verkon sitomiseksi EUREFiin tarvitaan lisämittauksia Selvityksessä mukana myös N2000 järjestelmään siirtyminen Selvityksen tuloksena Valkeakoskelle saatiin muunnoskaava siirtokorjauksen laskemiseksi (NN N2000) ero noin puoli metriä

23 EUREF -jatkotoimet Koordinaattijärjestelmien uudistaminen jatkuu seuraavaksi VVJ - runkoverkon sitomisella EUREF -järjestelmään. Tämä vaatii jonkin verran GPS -mittauksia, koska yhteisiä VVJ & EUREF -pisteitä ei selvitystyön inventoinnissa löytynyt. Mitattavien pisteiden määräksi on suunniteltu 20 VVJ -pistettä ja viisi EUREF -pistettä. Pisteet palvelevat kaupunkia tulevaisuudessa tarkkoina peruspisteinä ja niiden avulla ratkaistaan luotettava VVJ GK24 - muunnos. Käyttöönottosuunnitelman tekeminen N2000 järjestelmään siirtymisessä tarkoitus hyödyntää maanmittauslaitoksen laserkeilausaineistoa (kantakartan korkeuskäyrät uusiksi)

24 Asuntomessut Valkeakoskella 2009 Järjestäjinä Suomen Asuntomessut ja Valkeakosken kaupunki Järjestyksessään 40. asuntomessutapahtuma Messut avoinna kuukauden 40 näyttelykohdetta - 36 omakotitaloa - 2 rivitaloasuntoa - 1 remonttikohde - oheiskohteena Visavuoren museo Muita näytteilleasettajia 95 kpl

25 Asuntomessut mittaustoimen kannalta Ei merkittävää eroa normaaliin Kolmanneksen lisäys rakennuspaikkojen merkintöjen ja sijaintikatselmusten määrässä

26

27 Kiitos mielenkiinnostanne! Valkeakosken kaupunki, yksikkö Etunimi Sukunimi Pl 20, Valkeakoski
