PORAPAALUTUKSEN AIHEUTTAMAN MELUN MITTAUS Pasilan Uusi Silta YIT Rakennus Oy

Transkriptio

1 PORAPAALUTUKSEN AIHEUTTAMAN MELUN MITTAUS Pasilan Uusi Silta YIT Rakennus Oy Helsinki Lf Segersvärd Oy Finnrock Ab Gsm:

2 SISÄLLYS TERMIT JA NIIDEN MÄÄRITELMÄT... 1 JOHDANTO MITTAUKSEN SUORITUS Mittauspisteen sijainnit Mittausjärjestelyt MELUN ARVIOINTI MITTAUSTULOKSET YHTEENVETO JA JOHTOPÄÄTÖKSET... 8 LIITTEET OSOITE Y-TUNNUS WWW-OSOITE PUH OY FINNROCK AB finnrock@finnrock.fi Mikkolantie 1 B 4 krs FI Helsinki

3 TERMIT JA NIIDEN MÄÄRITELMÄT Äänenpaine, p [Pa] Ääneen liittyvä hetkellisen paineen ja staattisen ilmanpaineen ero, yleensä tehollisarvo. A-painotettu äänenpaine, pa [Pa] Äänenpaine määritettynä A-taajuuspainotusta käyttäen, yleensä tehollisarvona. A-taajuuspainotus painottaa ihmisen korvalle herkimpiä keskitaajuisia ääniä. A-äänitaso Lpa Hetkellisen A-painotetun äänenpaineen tehollisarvon ja vertailu-äänenpaineen suhteen kymmenkertainen kymmenlogaritmi, I(impulse)- ja F(fast)-aikapainotuksena A-painotettu enimmäistaso Lamax [db] Tarkasteluaikana vallinnut suurin A-äänitaso määritettynä joko aikapainotuksella S, F tai I. Mittauksessa käytetty painotusta F(Fast). Ekvivalentti A-äänitaso (keskiäänitaso, ekvivalenttitaso) Laeq [db] A-painotetun äänenpaineen keskimääräistä tehollisarvoa määritetyllä ajanjaksolla (T) vastaava A-äänitaso (Laeq,t). Käytännössä se on laskennallinen äänitaso, jossa voimakkuudeltaan vaihteleva ääni on matemaattisesti muutettu voimakkuudeltaan tasaiseksi. Äänialtistustaso A-painotetun äänenpaineen tehollisarvon kertymää vastaava A-äänitaso, eli tarkasteltavan jakson aikana vallinnut keskiäänitaso normalisoituna yhteen sekuntiin. OSOITE Y-TUNNUS WWW-OSOITE PUH OY FINNROCK AB finnrock@finnrock.fi Mikkolantie 1 B 4 krs FI Helsinki

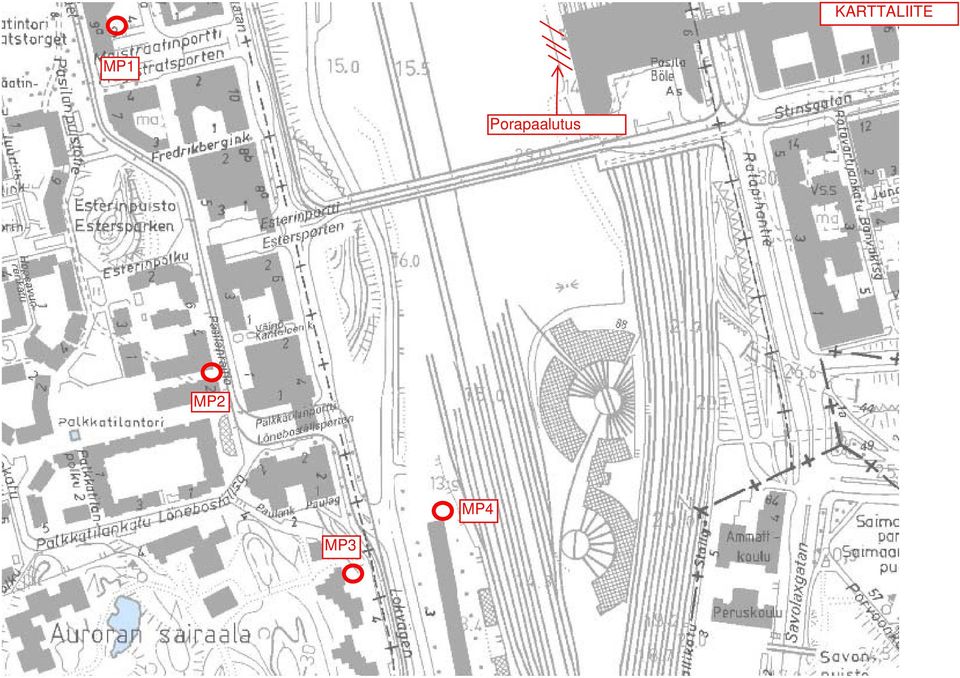

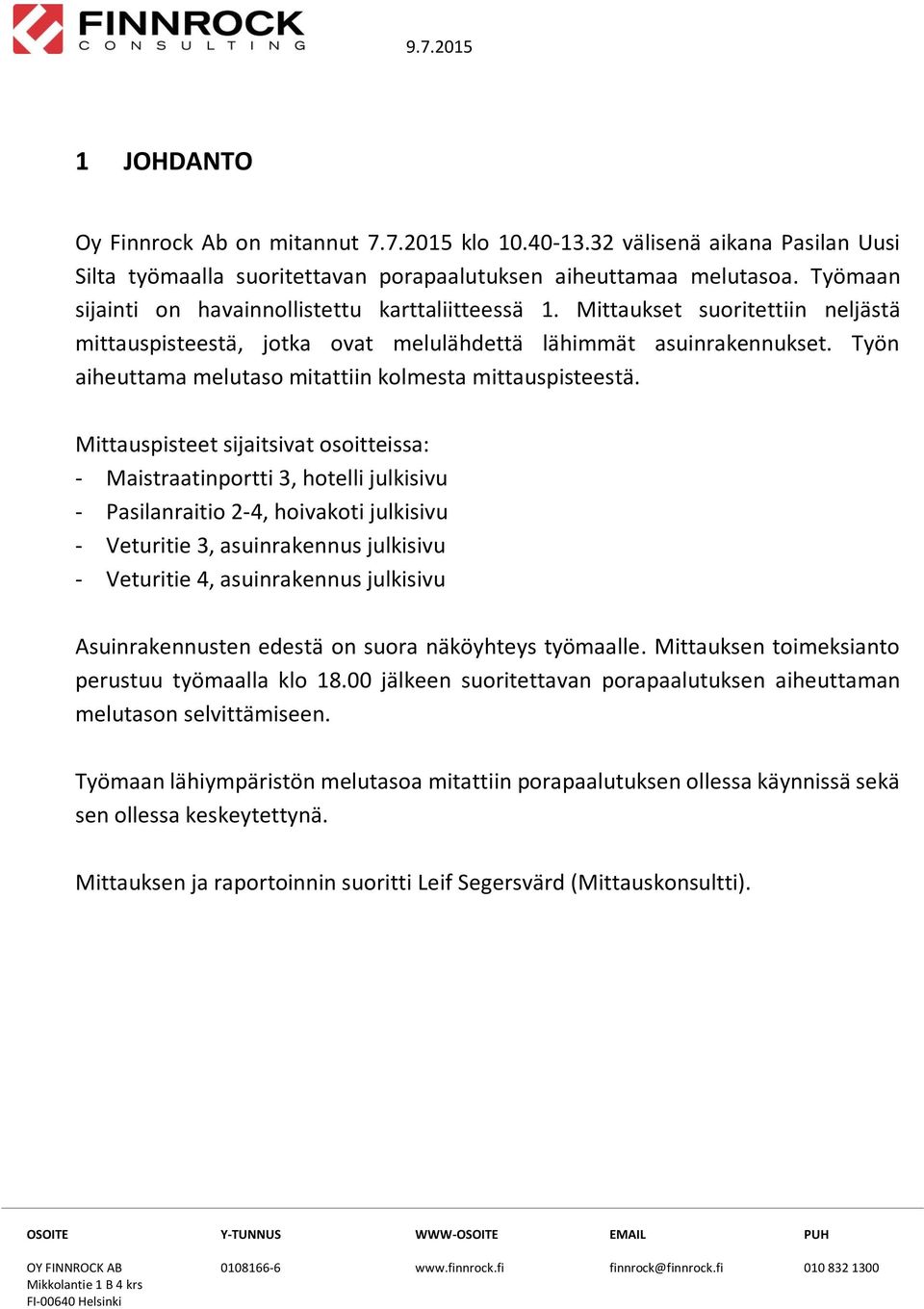

4 JOHDANTO Oy Finnrock Ab on mitannut klo välisenä aikana Pasilan Uusi Silta työmaalla suoritettavan porapaalutuksen aiheuttamaa melutasoa. Työmaan sijainti on havainnollistettu karttaliitteessä 1. Mittaukset suoritettiin neljästä mittauspisteestä, jotka ovat melulähdettä lähimmät asuinrakennukset. Työn aiheuttama melutaso mitattiin kolmesta mittauspisteestä. Mittauspisteet sijaitsivat osoittssa: - Maistraatinportti 3, hotelli julkisivu - Pasilanraitio 2-4, hoivakoti julkisivu - Veturitie 3, asuinrakennus julkisivu - Veturitie 4, asuinrakennus julkisivu Asuinrakennusten edestä on suora näköyhteys työmaalle. Mittauksen toimeksianto perustuu työmaalla klo jälkeen suoritettavan porapaalutuksen aiheuttaman melutason selvittämiseen. Työmaan lähiympäristön melutasoa mitattiin porapaalutuksen ollessa käynnissä sekä sen ollessa keskeytettynä. Mittauksen ja raportoinnin suoritti Lf Segersvärd (Mittauskonsultti). OSOITE Y-TUNNUS WWW-OSOITE PUH OY FINNROCK AB finnrock@finnrock.fi Mikkolantie 1 B 4 krs FI Helsinki

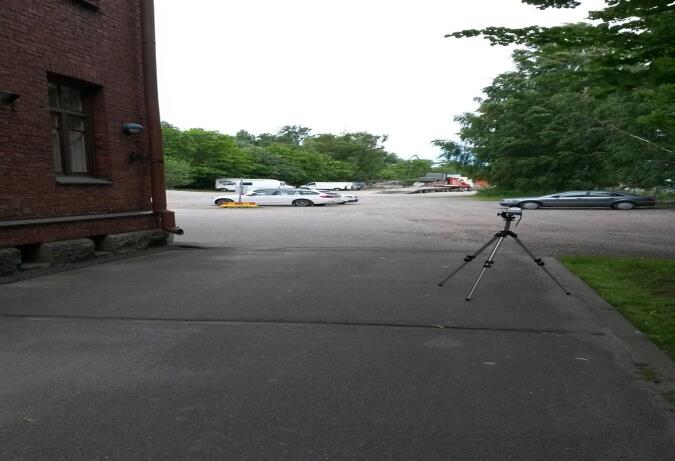

5 MITTAUKSEN SUORITUS 2.1 Mittauspisteen sijainnit Mittaukset suoritettiin kohtssa (MP1) Maistraatinportti 3 hotelli, (MP2) Pasilanraitio 2-4 hoivakoti, (MP3) Veturitie 4 asuinrakennus sekä (MP4) Veturitie 3 asuinrakennus. Mittauspistssä melumittari sijaitsi rakennusten työmaan puolsen julkisivun edessä. Mittauslaite asetettiin kolmijalalle noin 1,5 metrin korkeuteen yli 1,5 metrin päähän kiintstön snästä. Mittauspistden ja työmaan sijainnit on havainnollistettu karttaliitteessä 1. OSOITE Y-TUNNUS WWW-OSOITE PUH OY FINNROCK AB finnrock@finnrock.fi Mikkolantie 1 B 4 krs FI Helsinki

6 Mittausjärjestelyt Mittauslaitteena käytettiin Rionin valmistamaa Sound Level Meter 28:a. Mittari on 1. luokan mittauslaite. Mittalaite kalibroitiin ennen mittausta käyttäen Pulsar Acoustic Calibrator 105:ä. Mittalaite rekisteröi halutulta jaksolta seuraavat suureet: A-maksimi- ja A-minimiäänitasot Äänialtistustaso (Lae) Ekvivalenttitaso (Laeq) Melun taajuuskaistat OSOITE Y-TUNNUS WWW-OSOITE PUH OY FINNROCK AB Mikkolantie 1 B 4 krs FI Helsinki

7 MELUN ARVIOINTI Porapaalutuksen äänet olivat mittausjaksolla kuultavissa mittauspisteessä 1. Mittauspisteessä 2 porapaalutuksen ääntä ollut havaittavissa. Korvakuulolla tehdyn arvioinnin perusteella, porauksen ääni oli voimakkaimmillaan paalun läpäistessä löyhän maa-aineksen. Ääni vaimeni selvästi kallioon porattaessa. Liikenteen aiheuttama melu oli työvaihta selvemmin havaittavissa kaikissa mittauspistssä. Melumittausten aikana taustamelua aiheuttivat liikenteen lisäksi jalankulkijat, asukkaat, linnut,hälytysajoneuvot sekä Raitiovaunulinjan rakentamistyöt kohdassa Pasilankatu eteläpääty-palkkatilankatu kääntöpaikka. Melun kapeakaistaisuutta ollut erotettavissa korvakuulolla. 4 MITTAUSTULOKSET Mittauspistssä 1, 3 ja 4 työvaiheen melumittaukset suoritettiin rekisteröimällä jokaisesta 15 minuutin jakso. Taustamelutasojen mittaukset suoritettiin mittauspistssä 1 4 rekisteröimällä jokaisesta 15 minuutin jakso. Mittausjaksojen tulokset on esitetty liittssä 2 8. Taulukossa 1 on lueteltu mittauspistttäin mittausjaksojen ekvivalenttitasot ja huippuarvot. Työmaan aiheuttamat melutasot ja taustamelutasot on esitetty erikseen. OSOITE Y-TUNNUS WWW-OSOITE PUH OY FINNROCK AB finnrock@finnrock.fi Mikkolantie 1 B 4 krs FI Helsinki

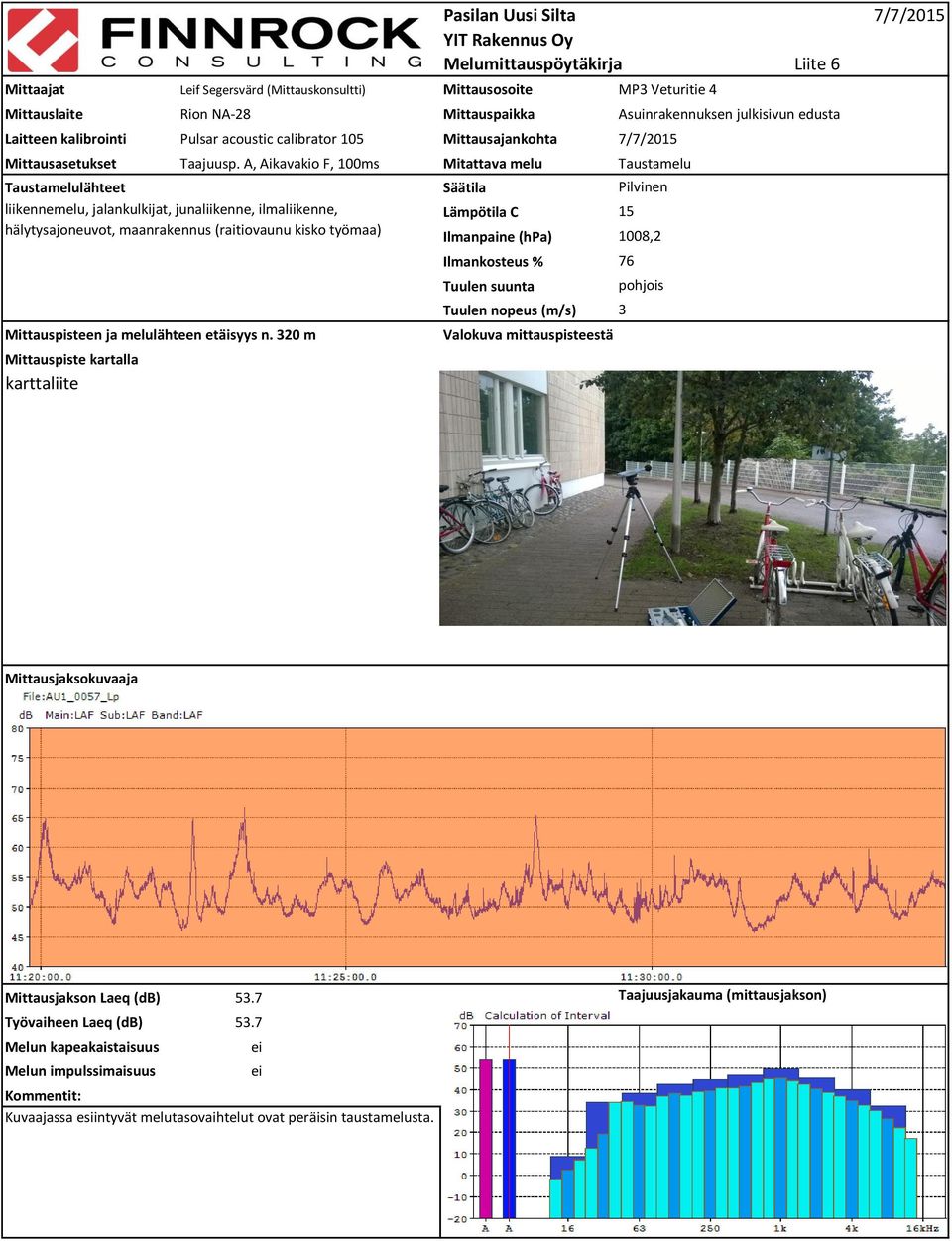

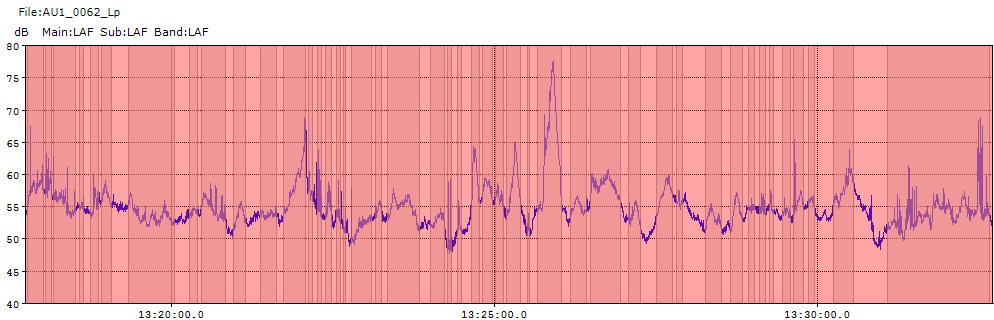

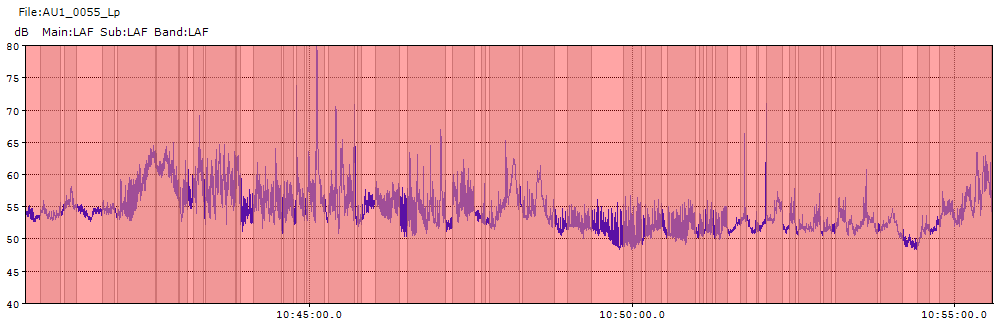

8 Taulukko 1. Mittauspistden tulokset suoritetuista mittauksista. Mittauspisteen sijainti Mittausaika LAeq LAFmax mitt. MP1 Maistraatinportti 3 työ 12:34-12:49 56,1 71,2 MP1 Maistraatinportti 3 12:04-12:18 57,7 66,4 MP2 Pasilanraitio :40-11:54 56,3 71,3 MP3 Veturitie 4 työ 13:17-13:32 53,8 77,0 MP3 Veturitie 4 11:19-11:34 53,7 66,7 MP4 Veturitie 3 työ 10:40-10:54 53,2 61,2 MP4 Veturitie 3 10:58-11:13 52,6 60,6 5 YHTEENVETO JA JOHTOPÄÄTÖKSET Oy Finnrock Ab on suorittanut klo melumittauksen Pasilan Uuden Sillan rakennustyömaan lähiympäristössä. Mittauksen tarkoituksena oli selvittää työmaalla suoritettavan porapaalutuksen aiheuttama melutaso lähimmissä asuinkiintstöissä. Mittausten aikana työmaalla suoritettiin viprausta sekä porapaalutusta. Porapaalutuksen aiheuttama melu oli havaittavissa korvakuulolla mittauspisteessä 1. Merkittävää taustamelua aiheuttivat liikennemelu, jalankulkijat, lentoliikenne ja hälytysajoneuvot. Mittapiststä 2, 3 ja 4 oli havaittavissa Raitiovaunulinjan (Pasilankadun eteläpääty-palkkatilankadun kääntöpaikan) rakentamisen taustamelua, selkn äänilähde oli betoniauton pumppaus/käynti äänet. Maistraatinportti 3 mittauspisteessä työmaa nosta mittauksien ja havainnoinnin perusteella melutasoa. Mitatuissa taustamelunäyttssä keskiäänitaso oli 57.7 db. Porapaalutuksen aikainen mitattu keskiäänitaso oli 56.1 db. Työmaan aiheuttama suurin melutaso oli noin 1.6 db pienempi kuin taustamelussa oleva huipputaso. Pasilanraitio 2-4 mittauspisteessä mitattiin vain taustamelutaso. Porapaalutuksen aiheuttama melu ollut havaittavissa korvakuulolla. OSOITE Y-TUNNUS WWW-OSOITE PUH OY FINNROCK AB finnrock@finnrock.fi Mikkolantie 1 B 4 krs FI Helsinki

9 Veturitie 4:ssä mitatut taustamelun keskiäänitasot olivat 52.6dB. Porapaalutuksen aikainen mitattu keskiäänitaso oli 53.2 db. Taustamelun aiheuttama suurin melutaso oli noin 0.6 db pienenmpi kuin porapaalutuksen aiheuttama huipputaso. Tämän mittapisteen selkmmin kuuluva taustamelun oli Raitiovaunulinjan (Pasilakadun eteläpääty) betoniauton aiheuttama jatkuva tasainen hyrinä. Veturitie 3:ssa mitattu taustamelutaso oli noin 53.7 db. Porapaalutuksen aikana mitattu keskiäänitaso oli 53.8 db. Taustamelun aiheuttamat melutasot olivat lähes samalla tasolla kuin työmaan aiheuttamat suurimmat melutasot 0.1dB:n erolla. Tämän mittapisteen selkmmin kuuluva taustamelun oli Raitiovaunulinjan (Pasilakadun eteläpääty) betoniauton aiheuttama jatkuva tasainen hyrinä Oy Finnrock Ab, Lf Segersvärd (Mittauskonsultti) OSOITE Y-TUNNUS WWW-OSOITE PUH OY FINNROCK AB Mikkolantie 1 B 4 krs FI Helsinki

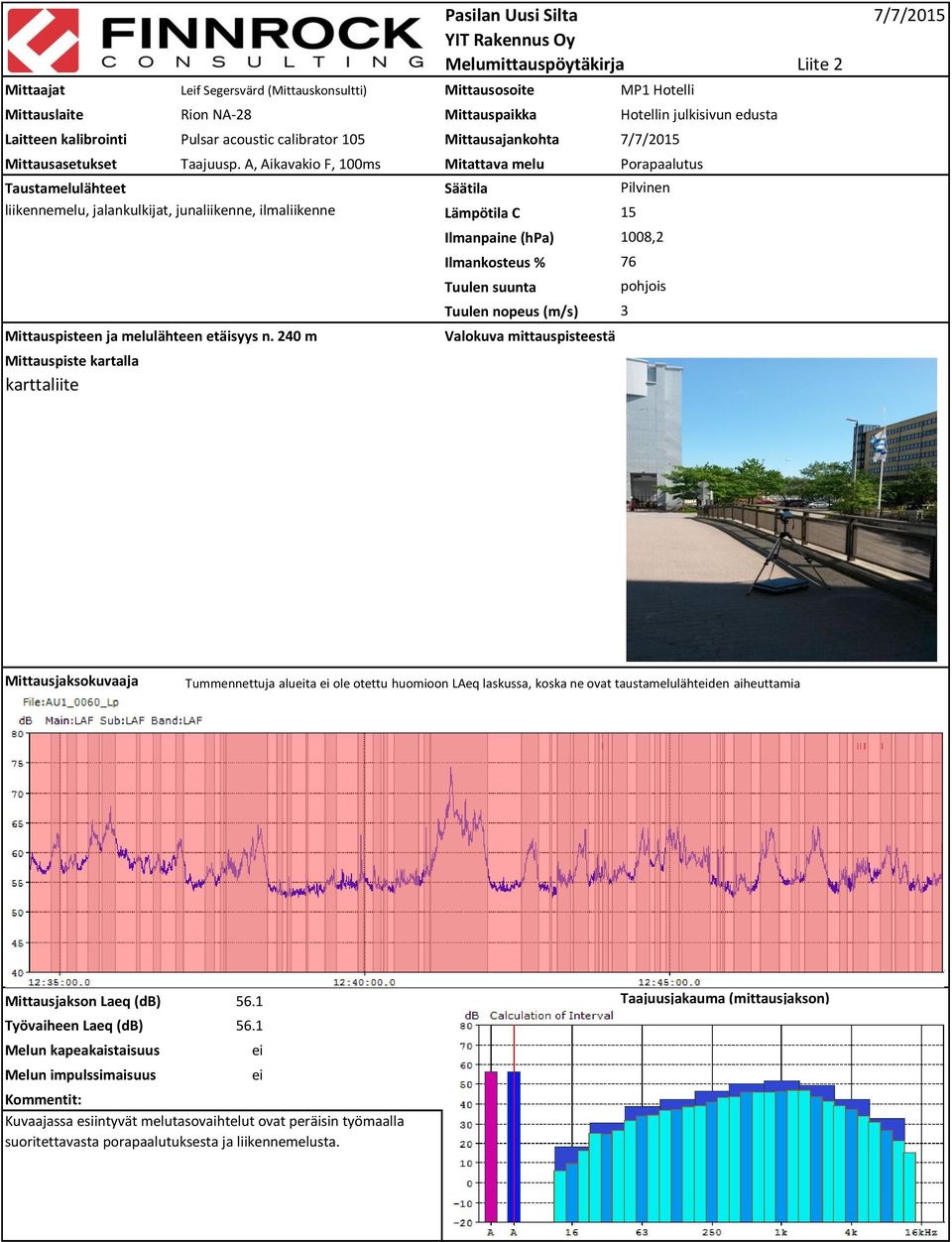

10 Mittaajat Lf Segersvärd (Mittauskonsultti) Mittausosoite MP1 Hotelli Pasilan Uusi Silta 7/7/2015 YIT Rakennus Oy Melumittauspöytäkirja Liite 2 Mittauslaite Rion NA-28 Mittauspaikka Hotellin julkisivun edusta Laitteen kalibrointi Pulsar acoustic calibrator 105 Mittausajankohta 7/7/2015 Mittausasetukset Taajuusp. A, Aikavakio F, 100ms Mitattava melu Porapaalutus Taustamelulähteet Säätila Pilvinen liikennemelu, jalankulkijat, junaliikenne, ilmaliikenne Lämpötila C 15 Mittauspisteen ja melulähteen etäisyys n. 240 m Mittauspiste kartalla karttaliite Ilmanpaine (hpa) 1008,2 Ilmankosteus % 76 Tuulen suunta Tuulen nopeus (m/s) 3 Valokuva mittauspisteestä pohjois Mittausjaksokuvaaja Tummennettuja aluta ole otettu huomioon LAeq laskussa, koska ne ovat taustamelulähtden aiheuttamia Porapaalutus on ollut käynnissä koko mittauksen ajan Mittausjakson Laeq (db) 56.1 Taajuusjakauma (mittausjakson) Työvaiheen Laeq (db) 56.1 Melun kapeakaistaisuus Melun impulssimaisuus Kommentit: Kuvaajassa esiintyvät melutasovaihtelut ovat peräisin työmaalla suoritettavasta porapaalutuksesta ja liikennemelusta.

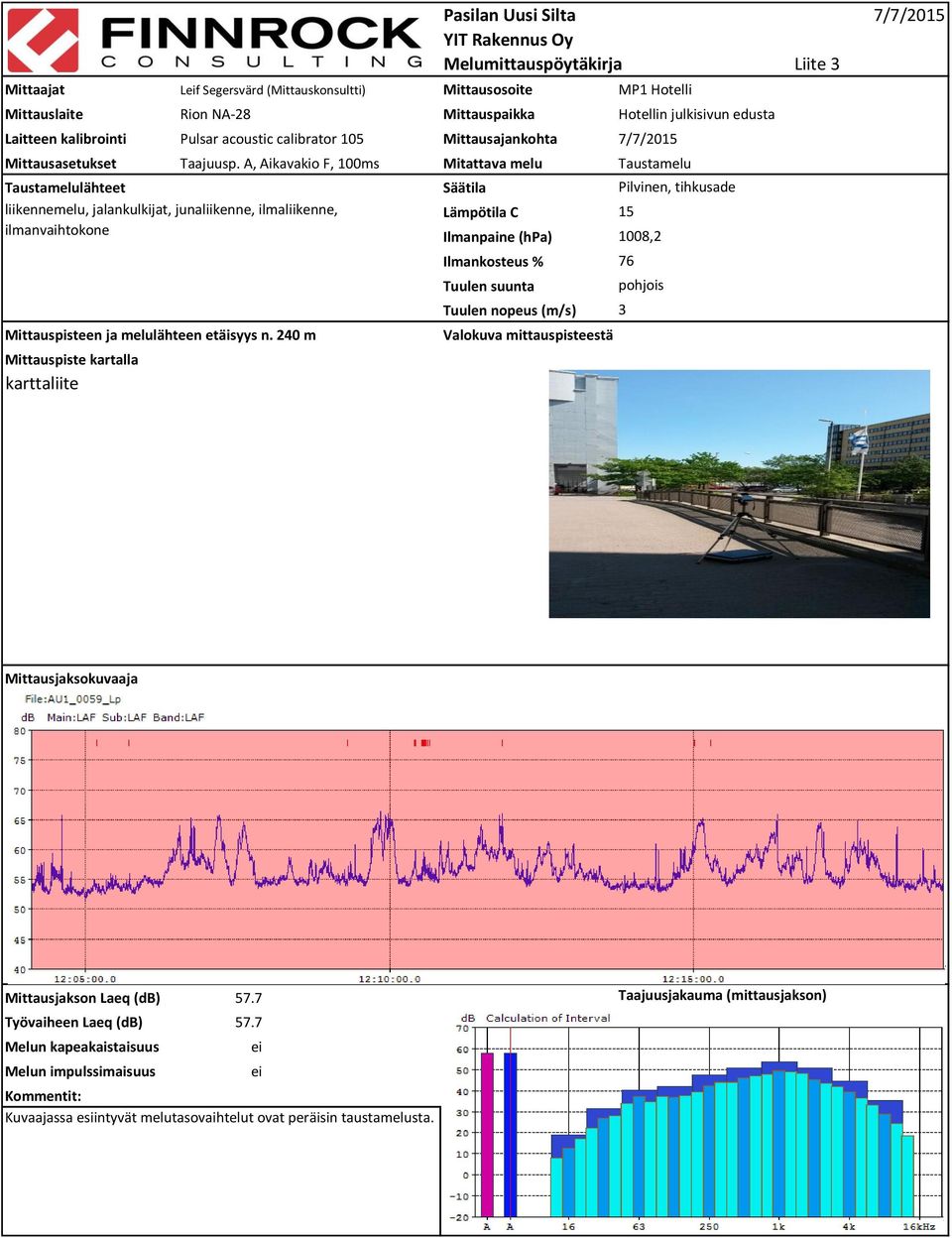

11 Mittaajat Lf Segersvärd (Mittauskonsultti) Mittausosoite MP1 Hotelli Pasilan Uusi Silta 7/7/2015 YIT Rakennus Oy Melumittauspöytäkirja Liite 3 Mittauslaite Rion NA-28 Mittauspaikka Hotellin julkisivun edusta Laitteen kalibrointi Pulsar acoustic calibrator 105 Mittausajankohta 7/7/2015 Mittausasetukset Taajuusp. A, Aikavakio F, 100ms Mitattava melu Taustamelu Taustamelulähteet Säätila Pilvinen, tihkusade liikennemelu, jalankulkijat, junaliikenne, ilmaliikenne, Lämpötila C 15 ilmanvaihtokone Ilmanpaine (hpa) 1008,2 Mittauspisteen ja melulähteen etäisyys n. 240 m Mittauspiste kartalla karttaliite Ilmankosteus % 76 Tuulen suunta Tuulen nopeus (m/s) 3 Valokuva mittauspisteestä pohjois Mittausjaksokuvaaja Raitiovaunu Mopo Raitiovaunu Auto ohiajo Autojen ohiajo Mittausjakson Laeq (db) 57.7 Taajuusjakauma (mittausjakson) Työvaiheen Laeq (db) 57.7 Melun kapeakaistaisuus Melun impulssimaisuus Kommentit: Kuvaajassa esiintyvät melutasovaihtelut ovat peräisin taustamelusta.
