JÄRJESTELMÄKASETTIMUOTTI. Asennus- ja käyttöohjeet

Transkriptio

1 JÄRJESTELMÄKASETTIMUOTTI Asennus- ja käyttöohjeet Tammikuu 2006

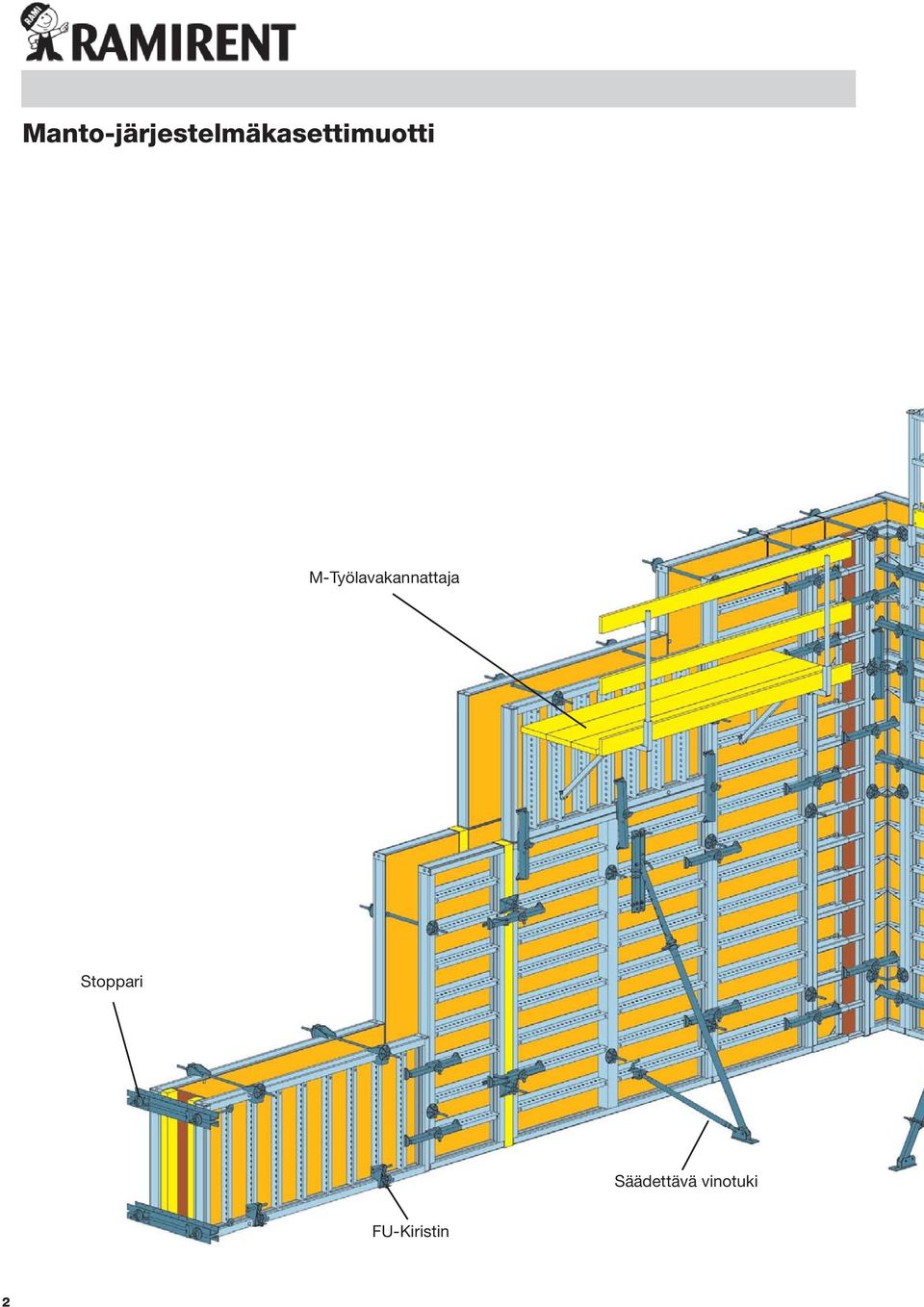

2 Manto-järjestelmäkasettimuotti M-Työlavakannattaja Stoppari Säädettävä vinotuki FU-Kiristin 2

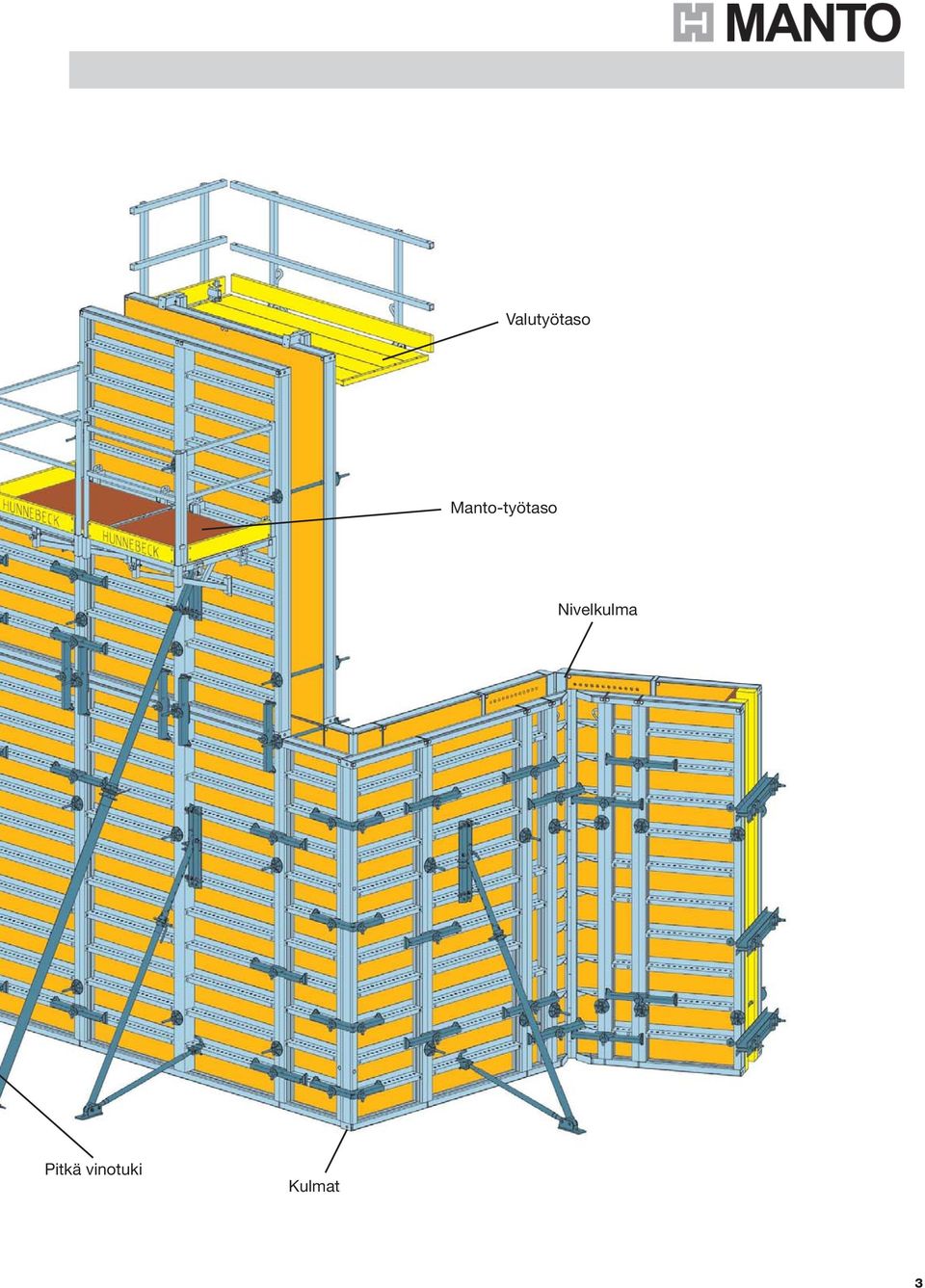

3 Valutyötaso Manto-työtaso Nivelkulma Pitkä vinotuki Kulmat 3

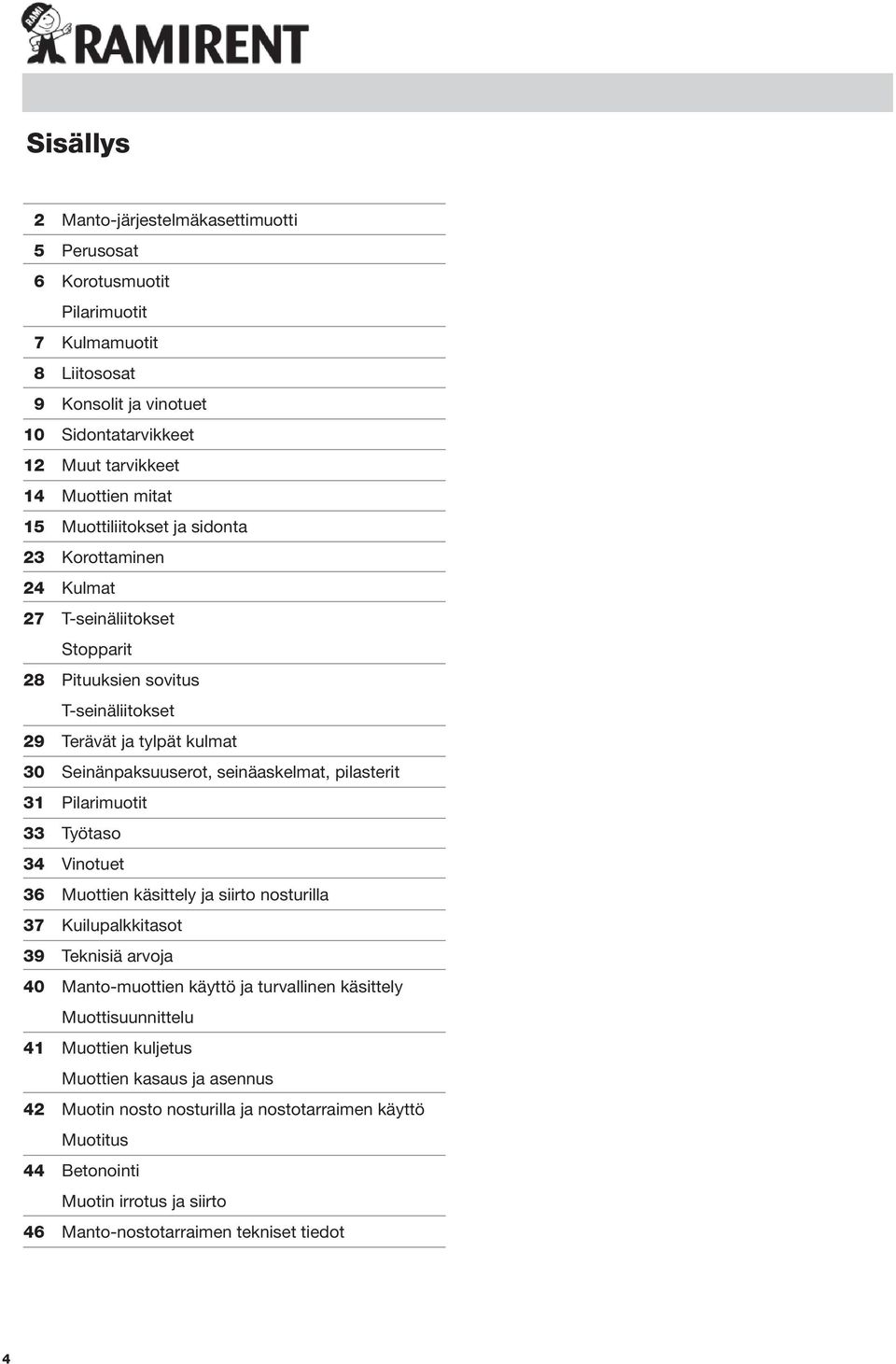

4 Sisällys 2 Manto-järjestelmäkasettimuotti 5 Perusosat 6 Korotusmuotit Pilarimuotit 7 Kulmamuotit 8 Liitososat 9 Konsolit ja vinotuet 10 Sidontatarvikkeet 12 Muut tarvikkeet 14 Muottien mitat 15 Muottiliitokset ja sidonta 23 Korottaminen 24 Kulmat 27 T-seinäliitokset Stopparit 28 Pituuksien sovitus T-seinäliitokset 29 Terävät ja tylpät kulmat 30 Seinänpaksuuserot, seinäaskelmat, pilasterit 31 Pilarimuotit 33 Työtaso 34 Vinotuet 36 Muottien käsittely ja siirto nosturilla 37 Kuilupalkkitasot 39 Teknisiä arvoja 40 Manto-muottien käyttö ja turvallinen käsittely Muottisuunnittelu 41 Muottien kuljetus Muottien kasaus ja asennus 42 Muotin nosto nosturilla ja nostotarraimen käyttö Muotitus 44 Betonointi Muotin irrotus ja siirto 46 Manto-nostotarraimen tekniset tiedot 4

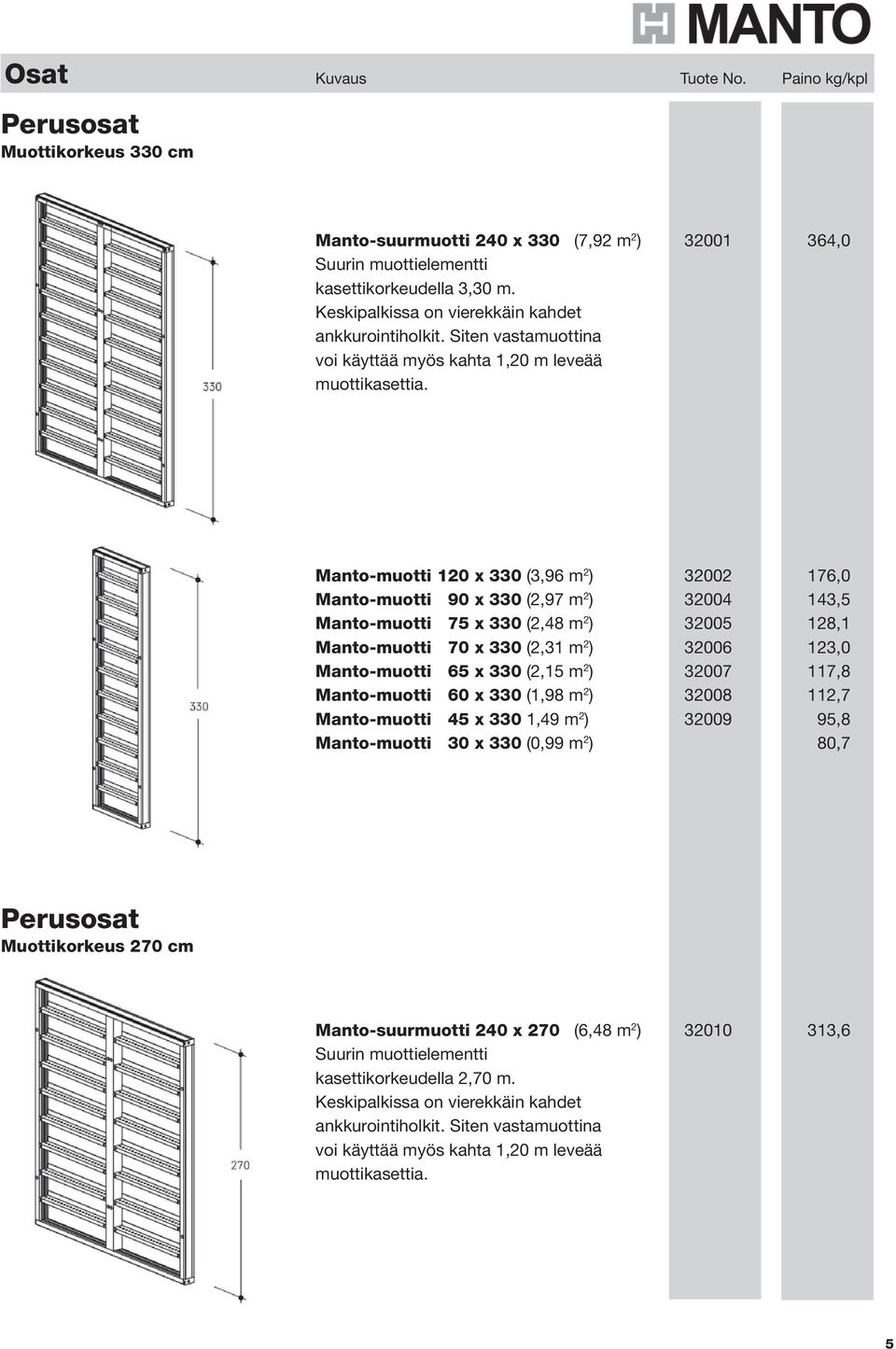

5 Osat Kuvaus Tuote No. Paino kg/kpl Perusosat Muottikorkeus 330 cm Manto-suurmuotti 240 x 330 (7,92 m 2 ) ,0 Suurin muottielementti kasettikorkeudella 3,30 m. Keskipalkissa on vierekkäin kahdet ankkurointiholkit. Siten vastamuottina voi käyttää myös kahta 1,20 m leveää muottikasettia. Manto-muotti 120 x 330 (3,96 m 2 ) ,0 Manto-muotti 90 x 330 (2,97 m 2 ) ,5 Manto-muotti 75 x 330 (2,48 m 2 ) ,1 Manto-muotti 70 x 330 (2,31 m 2 ) ,0 Manto-muotti 65 x 330 (2,15 m 2 ) ,8 Manto-muotti 60 x 330 (1,98 m 2 ) ,7 Manto-muotti 45 x 330 1,49 m 2 ) ,8 Manto-muotti 30 x 330 (0,99 m 2 ) 80,7 Perusosat Muottikorkeus 270 cm Manto-suurmuotti 240 x 270 (6,48 m 2 ) ,6 Suurin muottielementti kasettikorkeudella 2,70 m. Keskipalkissa on vierekkäin kahdet ankkurointiholkit. Siten vastamuottina voi käyttää myös kahta 1,20 m leveää muottikasettia. 5

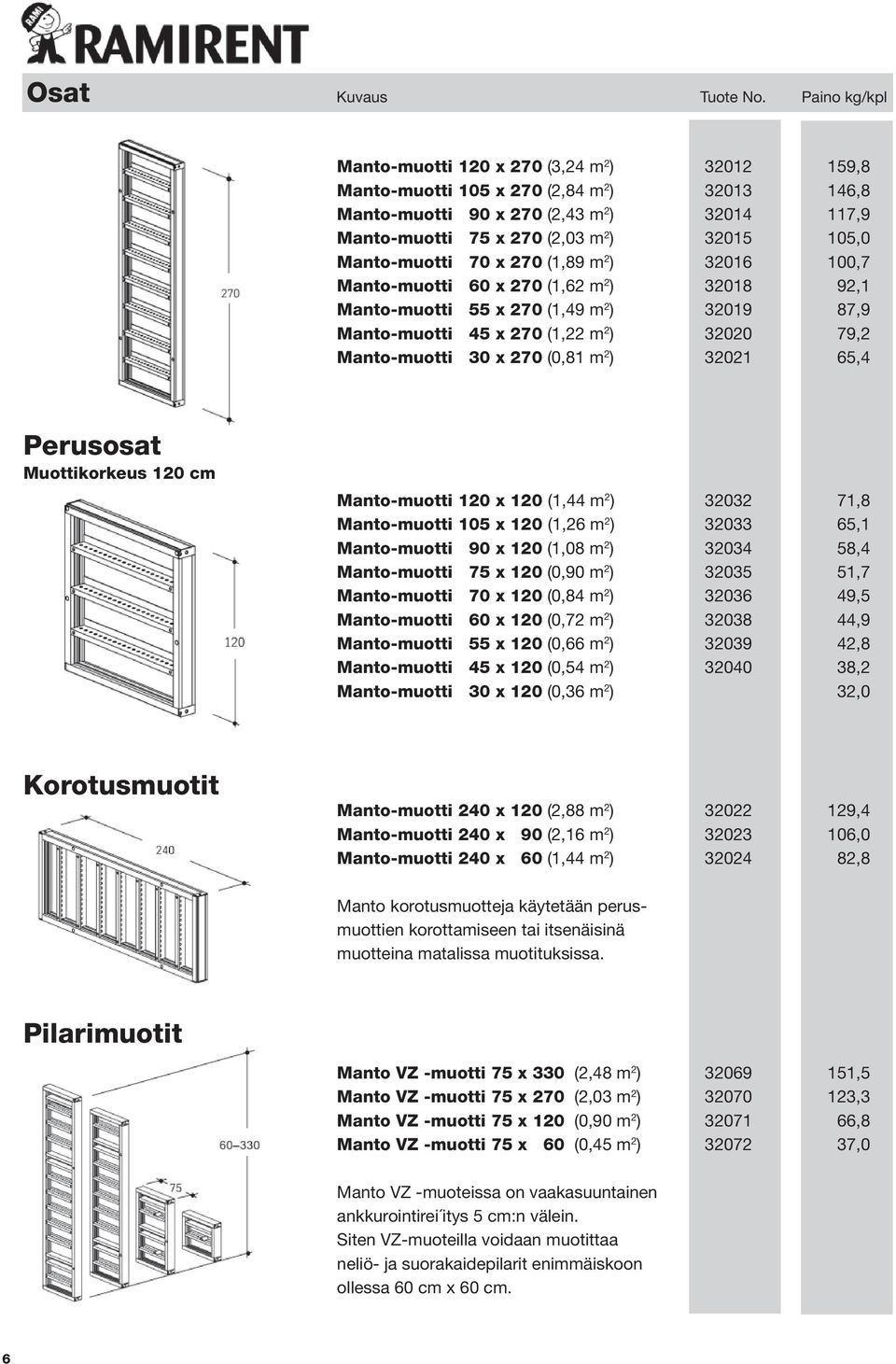

6 Osat Kuvaus Tuote No. Paino kg/kpl Manto-muotti 120 x 270 (3,24 m 2 ) ,8 Manto-muotti 105 x 270 (2,84 m 2 ) ,8 Manto-muotti 90 x 270 (2,43 m 2 ) ,9 Manto-muotti 75 x 270 (2,03 m 2 ) ,0 Manto-muotti 70 x 270 (1,89 m 2 ) ,7 Manto-muotti 60 x 270 (1,62 m 2 ) ,1 Manto-muotti 55 x 270 (1,49 m 2 ) ,9 Manto-muotti 45 x 270 (1,22 m 2 ) ,2 Manto-muotti 30 x 270 (0,81 m 2 ) ,4 Perusosat Muottikorkeus 120 cm Manto-muotti 120 x 120 (1,44 m 2 ) ,8 Manto-muotti 105 x 120 (1,26 m 2 ) ,1 Manto-muotti 90 x 120 (1,08 m 2 ) ,4 Manto-muotti 75 x 120 (0,90 m 2 ) ,7 Manto-muotti 70 x 120 (0,84 m 2 ) ,5 Manto-muotti 60 x 120 (0,72 m 2 ) ,9 Manto-muotti 55 x 120 (0,66 m 2 ) ,8 Manto-muotti 45 x 120 (0,54 m 2 ) ,2 Manto-muotti 30 x 120 (0,36 m 2 ) 32,0 Korotusmuotit Manto-muotti 240 x 120 (2,88 m 2 ) ,4 Manto-muotti 240 x 90 (2,16 m 2 ) ,0 Manto-muotti 240 x 60 (1,44 m 2 ) ,8 Manto korotusmuotteja käytetään perusmuottien korottamiseen tai itsenäisinä muotteina matalissa muotituksissa. Pilarimuotit Manto VZ -muotti 75 x 330 (2,48 m 2 ) ,5 Manto VZ -muotti 75 x 270 (2,03 m 2 ) ,3 Manto VZ -muotti 75 x 120 (0,90 m 2 ) ,8 Manto VZ -muotti 75 x 60 (0,45 m 2 ) ,0 Manto VZ -muoteissa on vaakasuuntainen ankkurointirei itys 5 cm:n välein. Siten VZ-muoteilla voidaan muotittaa neliö- ja suorakaidepilarit enimmäiskoon ollessa 60 cm x 60 cm. 6

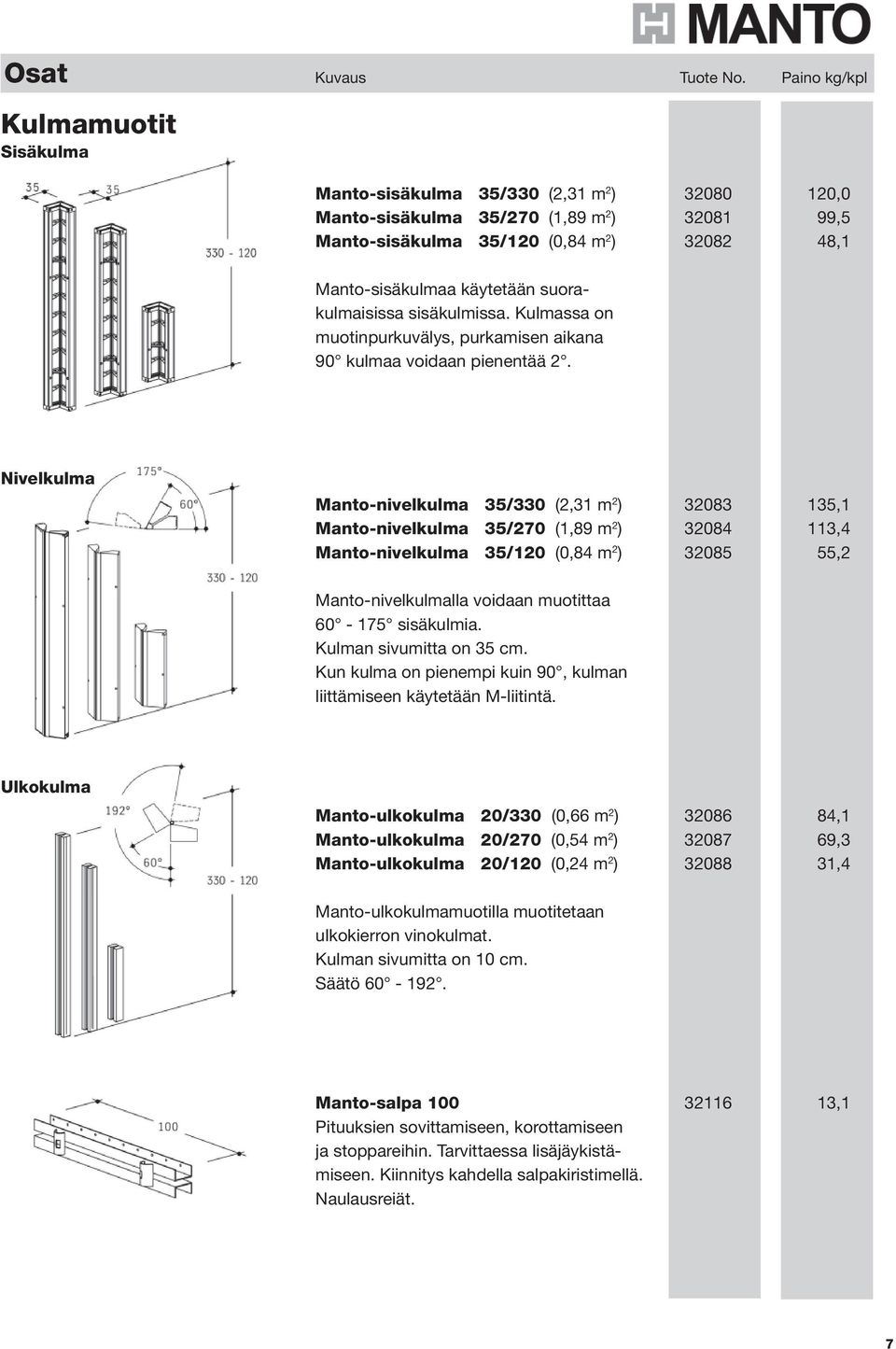

7 Osat Kuvaus Tuote No. Paino kg/kpl Kulmamuotit Sisäkulma Manto-sisäkulma 35/330 (2,31 m 2 ) ,0 Manto-sisäkulma 35/270 (1,89 m 2 ) ,5 Manto-sisäkulma 35/120 (0,84 m 2 ) ,1 Manto-sisäkulmaa käytetään suorakulmaisissa sisäkulmissa. Kulmassa on muotinpurkuvälys, purkamisen aikana 90 kulmaa voidaan pienentää 2. Nivelkulma Manto-nivelkulma 35/330 (2,31 m 2 ) ,1 Manto-nivelkulma 35/270 (1,89 m 2 ) ,4 Manto-nivelkulma 35/120 (0,84 m 2 ) ,2 Manto-nivelkulmalla voidaan muotittaa sisäkulmia. Kulman sivumitta on 35 cm. Kun kulma on pienempi kuin 90, kulman liittämiseen käytetään M-liitintä. Ulkokulma Manto-ulkokulma 20/330 (0,66 m 2 ) ,1 Manto-ulkokulma 20/270 (0,54 m 2 ) ,3 Manto-ulkokulma 20/120 (0,24 m 2 ) ,4 Manto-ulkokulmamuotilla muotitetaan ulkokierron vinokulmat. Kulman sivumitta on 10 cm. Säätö Manto-salpa ,1 Pituuksien sovittamiseen, korottamiseen ja stoppareihin. Tarvittaessa lisäjäykistämiseen. Kiinnitys kahdella salpakiristimellä. Naulausreiät. 7

8 Osat Kuvaus Tuote No. Paino kg/kpl Salpakiristin (30 cm) ,8 Salpakiristin L (50 cm) ,1 Manto-salpojen ja jäykistinpalkkien kiinnittämiseen. Helppo ripustaa Mantomuotin rei itettyihin vaakaprofiileihin. Lisäksi tarvitaan AP-mutteria. AP-mutteri 100 (DW 15) ,6 sallittu kuormitus 40 kn Liitososat Manto-jäykistysliitin ,5 Jäykistysliittimellä liitetään Manto muotit toisiinsa ehdottoman tiiviisti ja muotit suoristetaan samaan linjaan. Sekä vaaka- että pystyliitokset. Manto-kulmaliitin ,8 Kulmaliittimen avulla tehdään kahdesta normaalimuotista suorakulmainen ulkokulma. Manto-säädettävä jäykistysliitin ,0 Toimii samoin kuin jäykistysliitin, mutta lisäksi saadaan aikaan pituussovitus aina 15 cm asti. VZ-pultti ,8 VZ-mutteri ,3 VZ-muottien liittämiseen, kun muotteja käytetään pilarimuotteina. Lisäksi käytetään aina ankkurimutteri

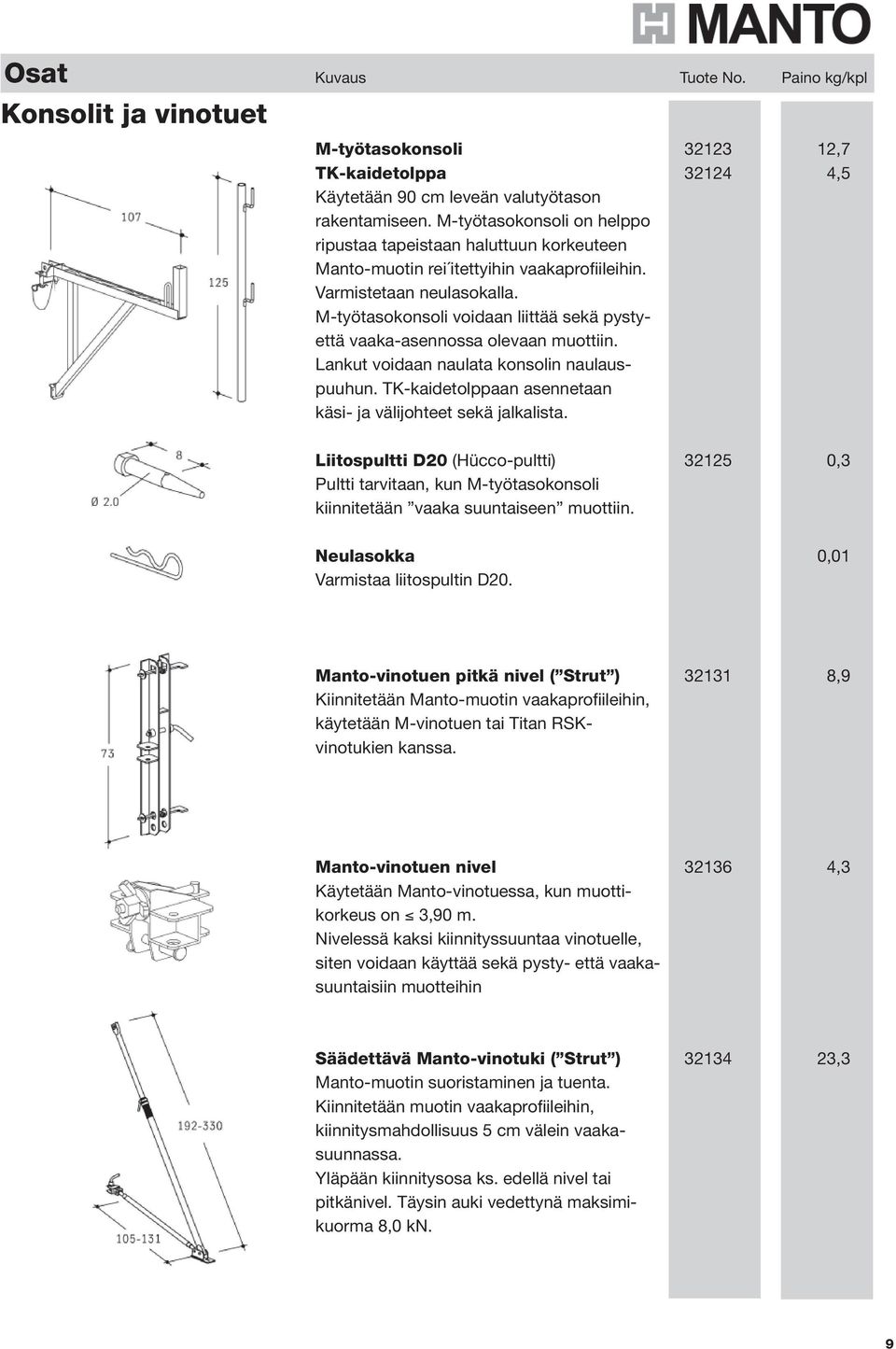

9 Osat Konsolit ja vinotuet Kuvaus Tuote No. Paino kg/kpl M-työtasokonsoli ,7 TK-kaidetolppa ,5 Käytetään 90 cm leveän valutyötason rakentamiseen. M-työtasokonsoli on helppo ripustaa tapeistaan haluttuun korkeuteen Manto-muotin rei itettyihin vaakaprofiileihin. Varmistetaan neulasokalla. M-työtasokonsoli voidaan liittää sekä pystyettä vaaka-asennossa olevaan muottiin. Lankut voidaan naulata konsolin naulauspuuhun. TK-kaidetolppaan asennetaan käsi- ja välijohteet sekä jalkalista. Liitospultti D20 (Hücco-pultti) ,3 Pultti tarvitaan, kun M-työtasokonsoli kiinnitetään vaaka suuntaiseen muottiin. Neulasokka 0,01 Varmistaa liitospultin D20. Manto-vinotuen pitkä nivel ( Strut ) ,9 Kiinnitetään Manto-muotin vaakaprofiileihin, käytetään M-vinotuen tai Titan RSKvinotukien kanssa. Manto-vinotuen nivel ,3 Käytetään Manto-vinotuessa, kun muottikorkeus on 3,90 m. Nivelessä kaksi kiinnityssuuntaa vinotuelle, siten voidaan käyttää sekä pysty- että vaakasuuntaisiin muotteihin Säädettävä Manto-vinotuki ( Strut ) ,3 Manto-muotin suoristaminen ja tuenta. Kiinnitetään muotin vaakaprofiileihin, kiinnitysmahdollisuus 5 cm välein vaakasuunnassa. Yläpään kiinnitysosa ks. edellä nivel tai pitkänivel. Täysin auki vedettynä maksimikuorma 8,0 kn. 9

10 Osat Kuvaus Tuote No. Paino kg/kpl Strut kiinnitysosa 2,0 Säädettävän Manto-vinotuen alavarren muottiliitososa. Säädettävä Manto-vinotuki ,6 Manto muotin vinotuki, vanhempi malli. Kiinnitetään muotin pystysaumaan kahdella M-liittimellä tai muotin reunaan kahdella M-ruuviliitoksella. M-ruuviliitos ,8 Manto-vinotuen, vanha malli, kiinnittämiseen. Sidontatarvikkeet Manto-mutteri 130 (DW 15) ,3 Asennus ja purku helppoa räikkäavaimella Ankkurimutteri 230 (DW 15) ,4 Iso aluslevy, sallii 10 kallistuman. TK-aluslevy 8/ ,4 Vaakatasossa olevan muotin alasidetanko lukitaan TK-aluslevyn ja kuusiomutterin avulla. 10

11 Osat Kuvaus Tuote No. Paino kg/kpl Kuusiomutteri 15/ ,2 Erikoistapauksissa sidemutterina irrallisen aluslevyn kanssa. Asennus ja purku räikkäavaimella. Sallittu kuormitus 90 kn. Reuna-ankkurointiosa ,3 Muotin sidonta muotin reunassa muottiprofiilin ulkopuolelta Sallittu kuormitus 10 kn Sidetanko 15 L=600 (DW 15) Sidetanko 15 L= Sidetanko 15 L= Sallittu kuormitus DIN mukaan 90 kn FU-kiristin 3,6 Reikävanne 50x2,0 mm (25 m) 17,2 Molemmat tuotteet käytetään perustusmuottien alareunan sitomiseen. Manto-mutteri F20/150 (DW 20) ,5 Sidemutteri 20 mm:n tangolle 11

12 Osat Kuvaus Tuote No. Paino kg/kpl Sidetanko 20 L=600 (DW 20) Sidetanko 20 L= Sidetanko 20 L= Sallittu kuormitus DIN mukaan 150 kn Manto-tuke M/27 K 0,4 100 kpl/pussi. Peittää sidetangon holkin Ø 27 mm (K=kauluksellinen) Muut tarvikkeet Manto-tuke M/24 K 0,2 100 kpl/pussi. Peittää sidetangon holkin Ø 24 mm (K=kauluksellinen) Korotuskonsoli ,6 Työmaalla tehtävää muotin korotusta, maksimi n. 30 cm, varten. 21 mm vaneri naulataan korotuskonsolin naulauslistaan. Kiinnitys M-liittimellä. M-liitin ,0 Lisäosien kiinnitykseen sekä muottikasettien liittämiseen. Manto-räikkäavain ,0 Räikkäavainta käytetään liittimien ja sidemutterien asentamiseen ja purkuun. Älä liitä jatkoputkea avaimen varteen. Manto-nostokoukku 10 kn ,2 Manto-muotin reunaprofiiliin turvalukittuva nostotarrain. Maksimi kuormitus 1 t (10 kn). Nosturiketjujen kulma oltava vähintään 60. Huomioi käyttöohjeet (sivu x) Manto-nostokorvake ,2 Manto-muottien lastaukseen ja purkuun. Yksittäisen korvakkeen maksimikuormitus 500 kg (5 kn) Manto-nostokoukun mittasapluuna 23,7 Mittasapluunassa voidaan tarkistaa Mantonostokoukun turvalukitus ja jousikiinnityksen toimivuus. 12

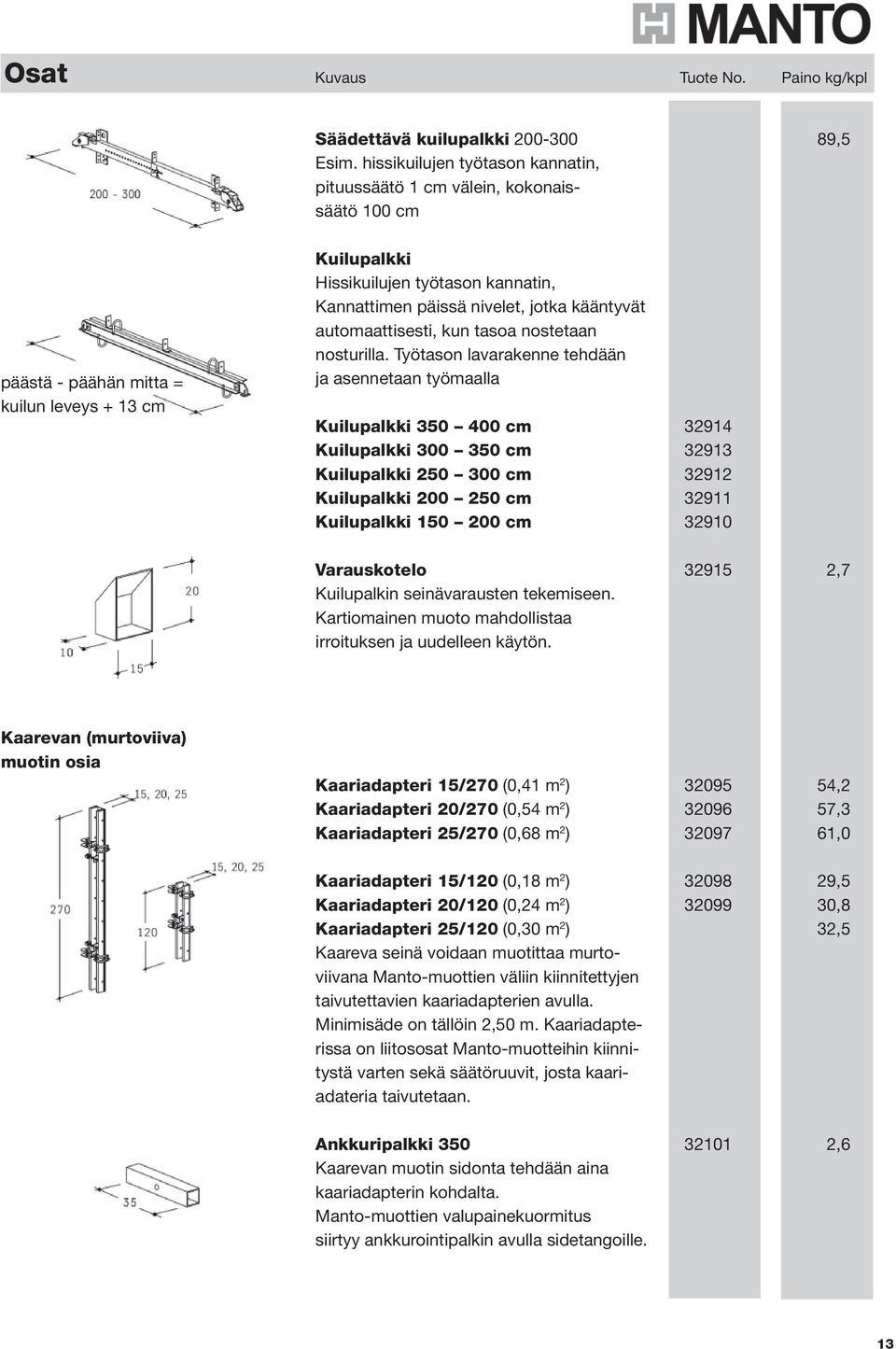

13 Osat Kuvaus Tuote No. Paino kg/kpl Säädettävä kuilupalkki ,5 Esim. hissikuilujen työtason kannatin, pituussäätö 1 cm välein, kokonaissäätö 100 cm päästä - päähän mitta = kuilun leveys + 13 cm Kuilupalkki Hissikuilujen työtason kannatin, Kannattimen päissä nivelet, jotka kääntyvät automaattisesti, kun tasoa nostetaan nosturilla. Työtason lavarakenne tehdään ja asennetaan työmaalla Kuilupalkki cm Kuilupalkki cm Kuilupalkki cm Kuilupalkki cm Kuilupalkki cm Varauskotelo ,7 Kuilupalkin seinävarausten tekemiseen. Kartiomainen muoto mahdollistaa irroituksen ja uudelleen käytön. Kaarevan (murtoviiva) muotin osia Kaariadapteri 15/270 (0,41 m 2 ) ,2 Kaariadapteri 20/270 (0,54 m 2 ) ,3 Kaariadapteri 25/270 (0,68 m 2 ) ,0 Kaariadapteri 15/120 (0,18 m 2 ) ,5 Kaariadapteri 20/120 (0,24 m 2 ) ,8 Kaariadapteri 25/120 (0,30 m 2 ) 32,5 Kaareva seinä voidaan muotittaa murtoviivana Manto-muottien väliin kiinnitettyjen taivutettavien kaariadapterien avulla. Minimisäde on tällöin 2,50 m. Kaariadapterissa on liitososat Manto-muotteihin kiinnitystä varten sekä säätöruuvit, josta kaariadateria taivutetaan. Ankkuripalkki ,6 Kaarevan muotin sidonta tehdään aina kaariadapterin kohdalta. Manto-muottien valupainekuormitus siirtyy ankkurointipalkin avulla sidetangoille. 13

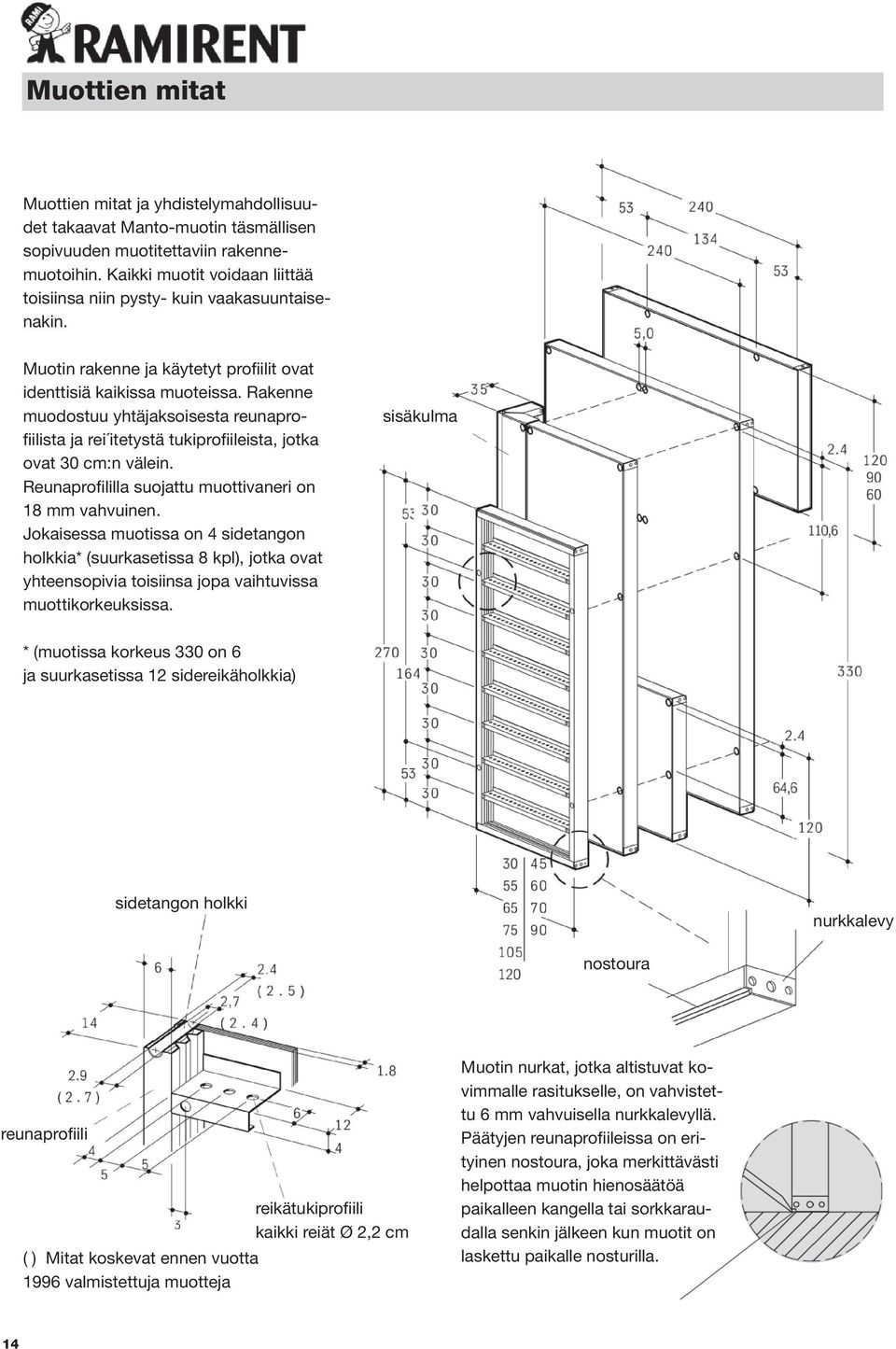

14 Muottien mitat Muottien mitat ja yhdistelymahdollisuudet takaavat Manto-muotin täsmällisen sopivuuden muotitettaviin rakennemuotoihin. Kaikki muotit voidaan liittää toisiinsa niin pysty- kuin vaakasuuntaisenakin. Muotin rakenne ja käytetyt profiilit ovat identtisiä kaikissa muoteissa. Rakenne muodostuu yhtäjaksoisesta reunaprofiilista ja rei itetystä tukiprofiileista, jotka ovat 30 cm:n välein. Reunaprofililla suojattu muottivaneri on 18 mm vahvuinen. Jokaisessa muotissa on 4 sidetangon holkkia* (suurkasetissa 8 kpl), jotka ovat yhteensopivia toisiinsa jopa vaihtuvissa muottikorkeuksissa. sisäkulma * (muotissa korkeus 330 on 6 ja suurkasetissa 12 sidereikäholkkia) sidetangon holkki nurkkalevy nostoura reunaprofiili reikätukiprofiili kaikki reiät Ø 2,2 cm ( ) Mitat koskevat ennen vuotta 1996 valmistettuja muotteja Muotin nurkat, jotka altistuvat kovimmalle rasitukselle, on vahvistettu 6 mm vahvuisella nurkkalevyllä. Päätyjen reunaprofiileissa on erityinen nostoura, joka merkittävästi helpottaa muotin hienosäätöä paikalleen kangella tai sorkkaraudalla senkin jälkeen kun muotit on laskettu paikalle nosturilla. 14

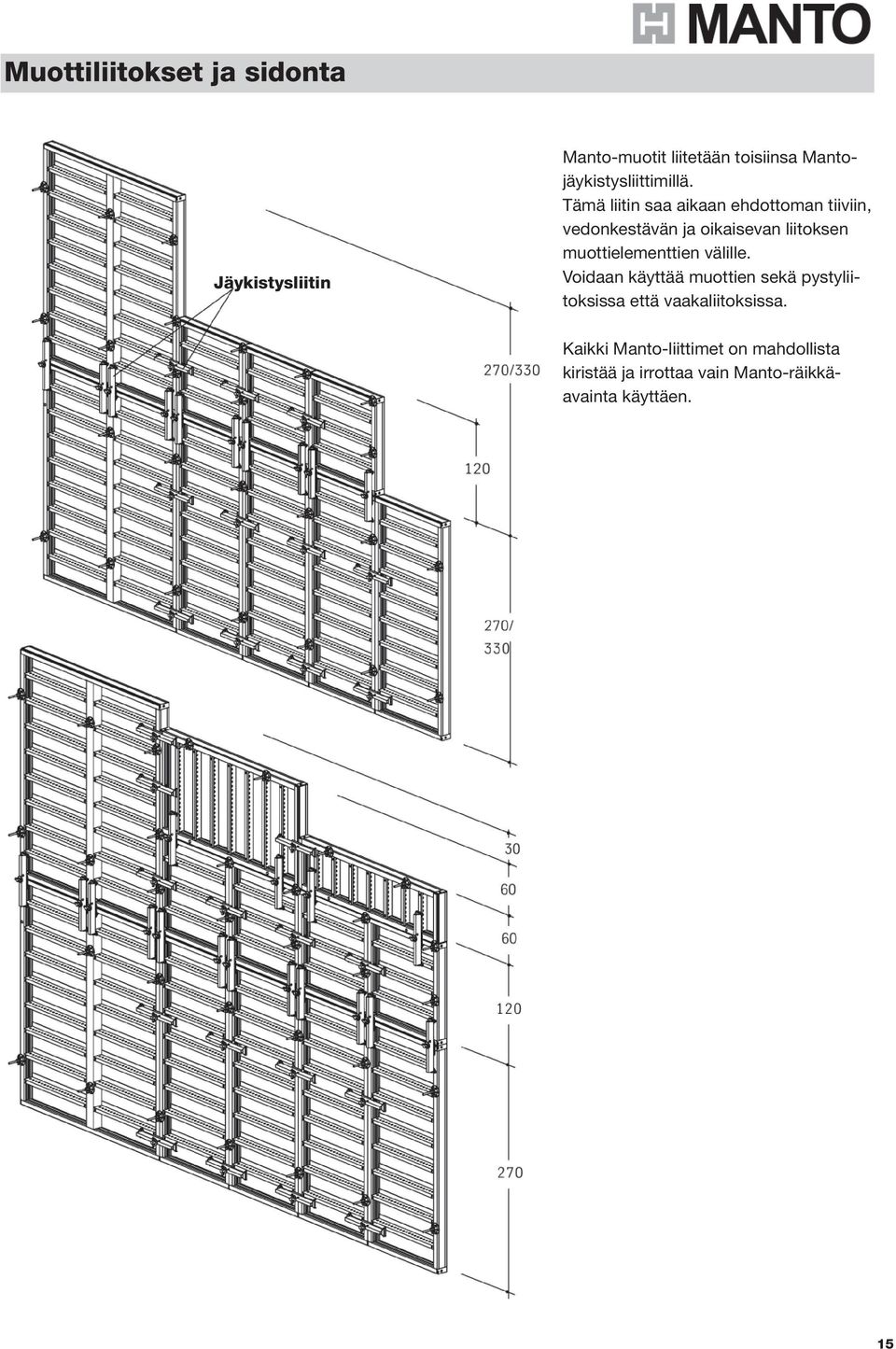

15 Muottiliitokset ja sidonta Jäykistysliitin Manto-muotit liitetään toisiinsa Mantojäykistysliittimillä. Tämä liitin saa aikaan ehdottoman tiiviin, vedonkestävän ja oikaisevan liitoksen muottielementtien välille. Voidaan käyttää muottien sekä pystyliitoksissa että vaakaliitoksissa. Kaikki Manto-liittimet on mahdollista kiristää ja irrottaa vain Manto-räikkäavainta käyttäen. 15

16 Muottiliitokset ja sidonta Muottikorkeus 0,60 m 1,20 m Vaakasuuntaiset Manto-muotit liitetään toisiinsa jäykistysliittimillä. Sidontaesimerkki: Alareunassa FU-kiristimet ja yläreunassa reuna-ankkurointiosat muotin yläpuolella. Muottikorkeus 1,20 m 2,40 m Vaakasuuntainen korotusmuotti asennetaan pystysuuntaisten 1,20 m Manto-muottien päälle. Seinäkorkeuden ollessa 2,40 m on mahdollista käyttää suurmuotti 240x270 vaakasuuntaisesti. Muottikorkeus 1,20 m Pystysuuntaiset 1,2 m Manto-muotit liitetään jäykistysliittimillä toisiinsa. Muottikorkeus 2,70 m Manto-muotilla 270. Muottikorkeus 1,20 m 2,40 m Vaakasuuntaiset korotusmuotit Jäykistysliitin Aluslevy 8/8 16 Kuusiomutteri 15/50

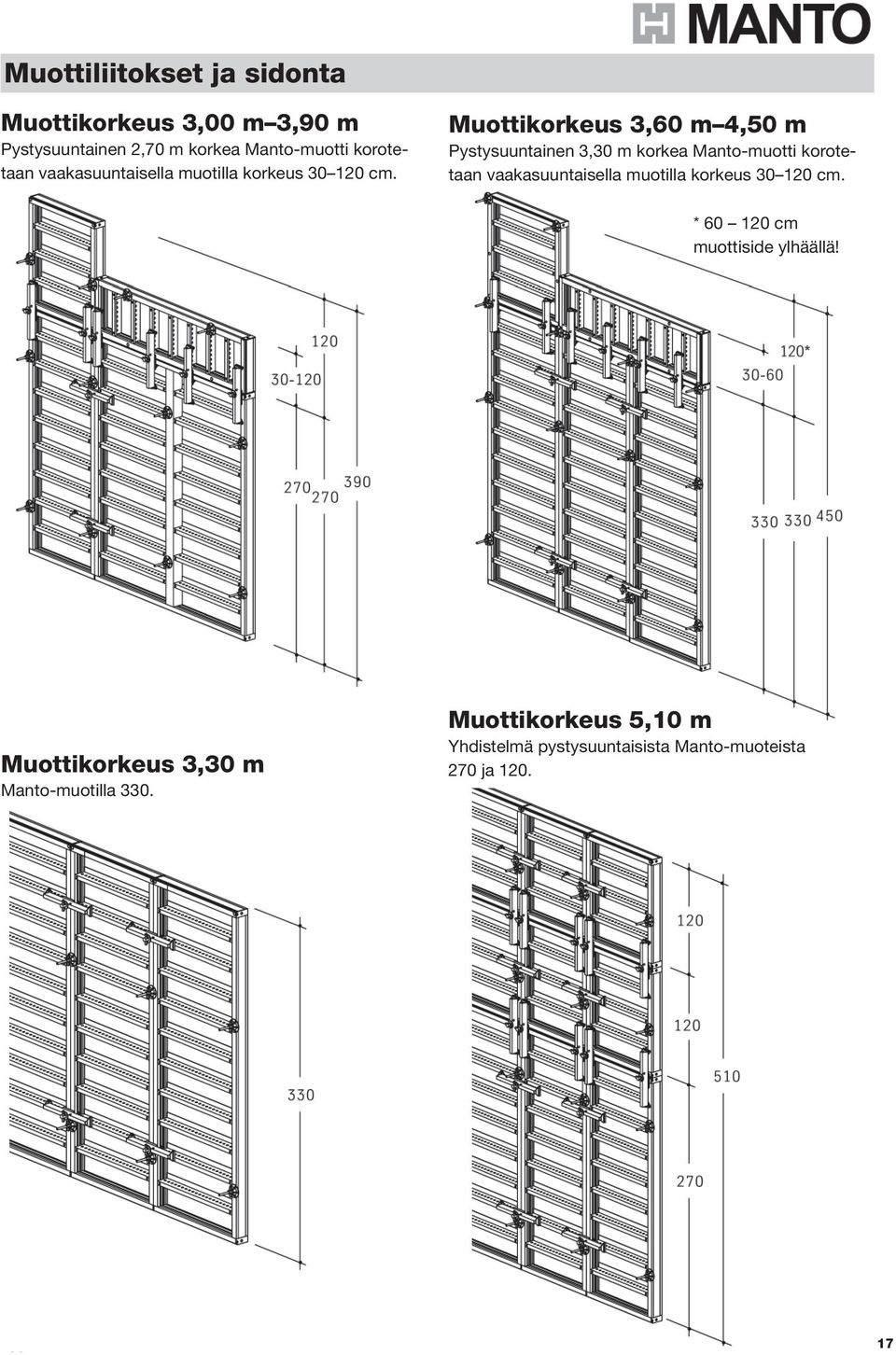

17 Muottiliitokset ja sidonta Muottikorkeus 3,00 m 3,90 m Pystysuuntainen 2,70 m korkea Manto-muotti korotetaan vaakasuuntaisella muotilla korkeus cm. Muottikorkeus 3,60 m 4,50 m Pystysuuntainen 3,30 m korkea Manto-muotti korotetaan vaakasuuntaisella muotilla korkeus cm. * cm muottiside ylhäällä! Muottikorkeus 3,30 m Manto-muotilla 330. Muottikorkeus 5,10 m Yhdistelmä pystysuuntaisista Manto-muoteista 270 ja

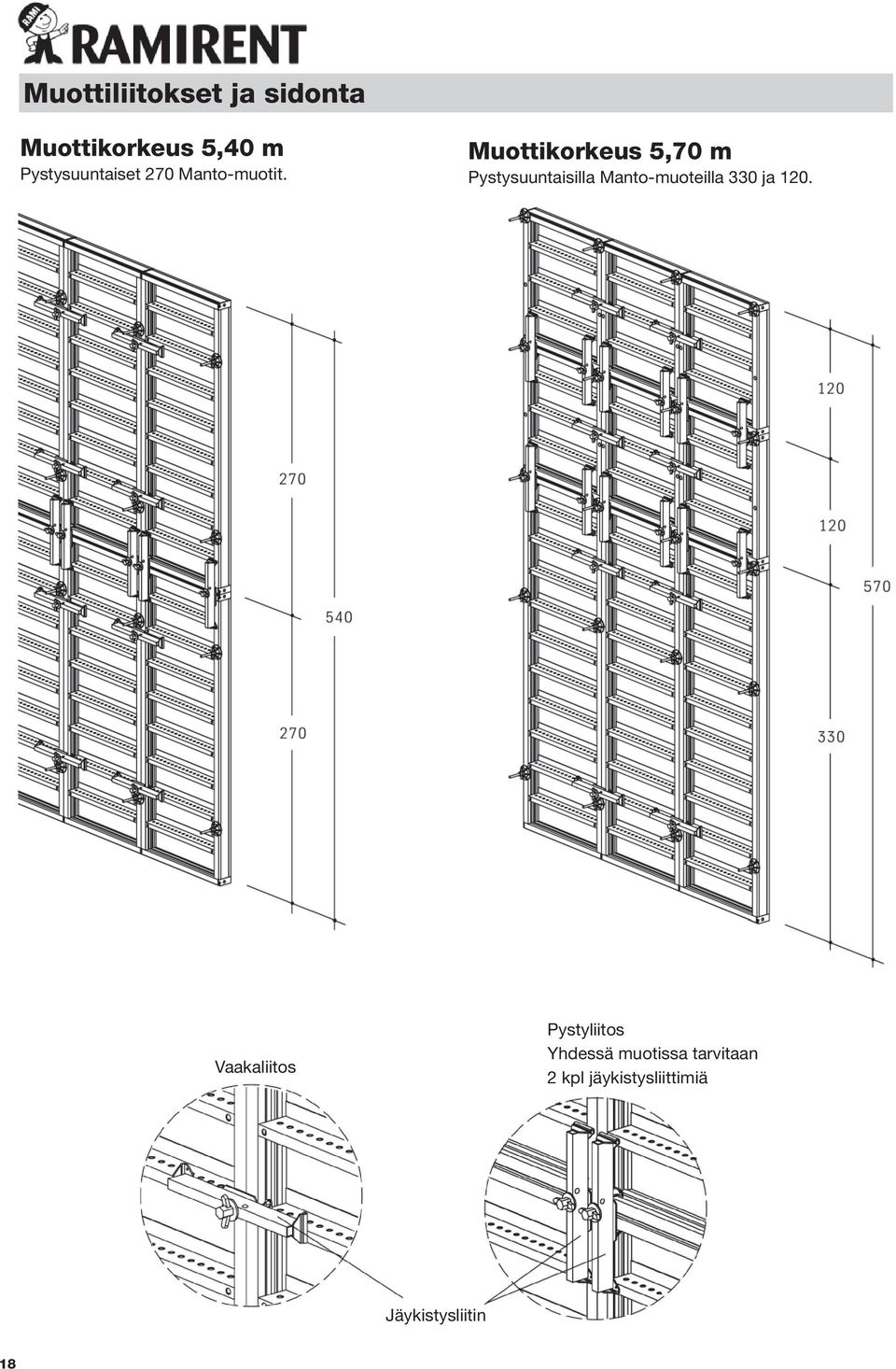

18 Muottiliitokset ja sidonta Muottikorkeus 5,40 m Pystysuuntaiset 270 Manto-muotit. Muottikorkeus 5,70 m Pystysuuntaisilla Manto-muoteilla 330 ja 120. Vaakaliitos Pystyliitos Yhdessä muotissa tarvitaan 2 kpl jäykistysliittimiä Jäykistysliitin 18

19 Muottiliitokset ja sidonta Muottikorkeus 6,00 m Yhdistelmä pystysuuntaisista Manto-muoteista 330 ja 270. Muottikorkeus 6,60 m Pystysuuntaiset 330 Manto-muotit Vaakaliitos Pystyliitos Yhdessä muotissa tarvitaan 2 kpl jäykistysliittimiä Jäykistysliitin 19

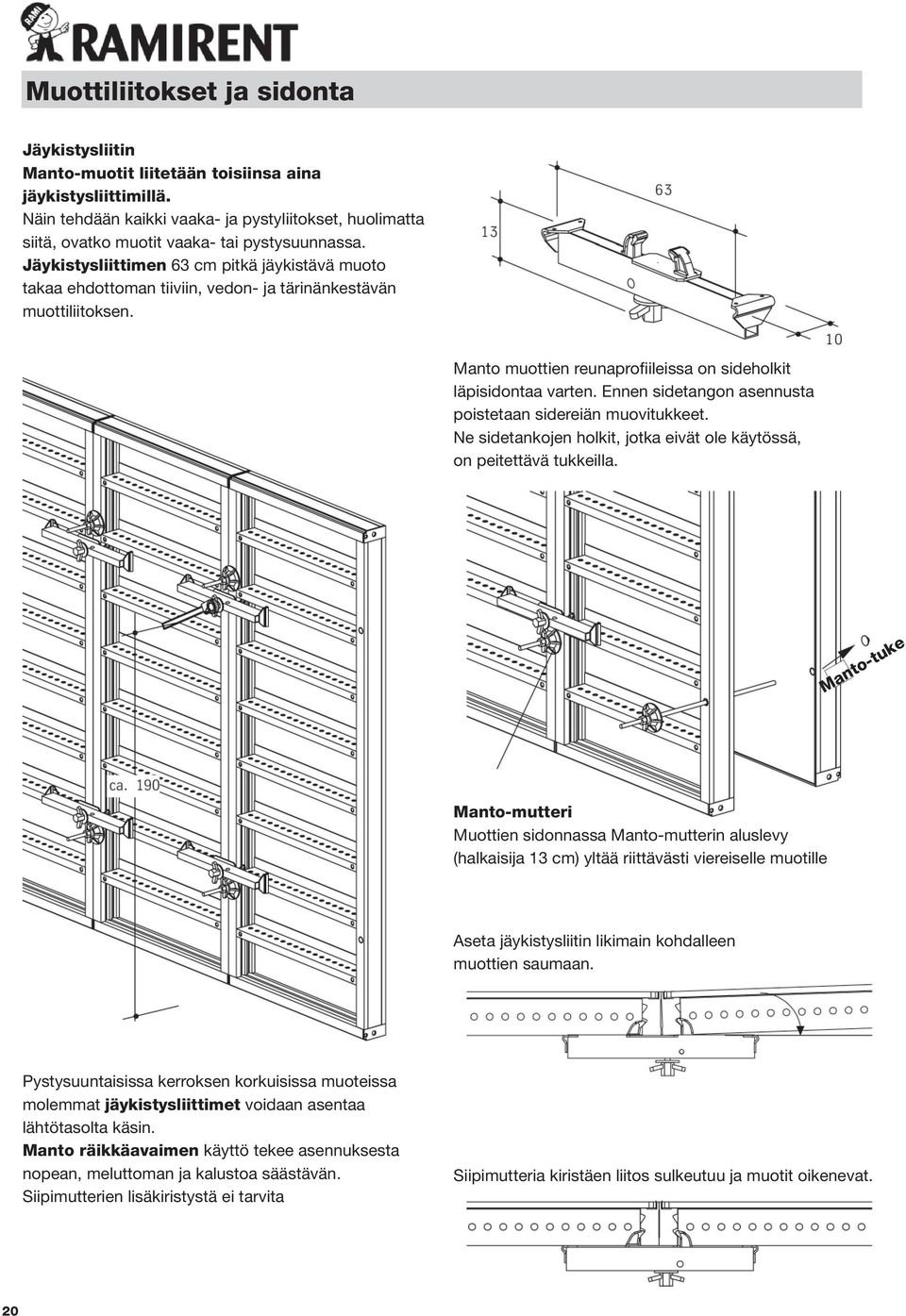

20 Muottiliitokset ja sidonta Jäykistysliitin Manto-muotit liitetään toisiinsa aina jäykistysliittimillä. Näin tehdään kaikki vaaka- ja pystyliitokset, huolimatta siitä, ovatko muotit vaaka- tai pystysuunnassa. Jäykistysliittimen 63 cm pitkä jäykistävä muoto takaa ehdottoman tiiviin, vedon- ja tärinänkestävän muottiliitoksen. Manto muottien reunaprofiileissa on sideholkit läpisidontaa varten. Ennen sidetangon asennusta poistetaan sidereiän muovitukkeet. Ne sidetankojen holkit, jotka eivät ole käytössä, on peitettävä tukkeilla. Manto-tuke Manto-mutteri Muottien sidonnassa Manto-mutterin aluslevy (halkaisija 13 cm) yltää riittävästi viereiselle muotille Aseta jäykistysliitin likimain kohdalleen muottien saumaan. Pystysuuntaisissa kerroksen korkuisissa muoteissa molemmat jäykistysliittimet voidaan asentaa lähtötasolta käsin. Manto räikkäavaimen käyttö tekee asennuksesta nopean, meluttoman ja kalustoa säästävän. Siipimutterien lisäkiristystä ei tarvita Siipimutteria kiristäen liitos sulkeutuu ja muotit oikenevat. 20

21 Muottiliitokset ja sidonta Säädettävä jäykistysliitin Säädettävä jäykistysliitin liittää Manto-muotit samalla tavalla ja täydellisesti kuten jäykistysliitin. Lisäksi sen liikkuva kynsi sallii portaattoman pituussäädön muottiliitoksessa 0 15 cm. 15 cm säätöalue Säädettävä jäykistysliitin Ankkurimutteri 230 pituussäätö Säädettävä jäykistysliitin Säätöleveydellä 10 cm asti läpisidonta tehdään säätöalueella. Käytä tässä isoa sidemutteria (esim. Ankkurimutteri 230) Säädettävä jäykistysliitin Ankkurimutteri 230 Leveämmissä sovitteissa molemmat vierekkäiset muotit tulee sitoa erikseen. Puukiila liittimen kohdalla Manto-mutteri 130 Huomioi: 3,30 m muottikorkeudella asenna kolme säädettävää jäykistysliitintä. Säädettävä jäykistysliitin Manto-mutteri

22 Muottiliitokset ja sidonta FU-kiristimen ja Reuna-ankkurointiosan käyttö FU-kiristin ja reikävanne ovat vaihtoehtoinen ratkaisu muottien sitomiseen, kun muotteja käytetään perustusten muotitukseen. Sallittu kuormitus sekä Reuna-ankkurointiosalle että FU-kiristimelle on 10 kn. Maksimi sidontaetäisyys sallitulle kuormitukselle on 1,75 m käytettäessä 90 cm korkeita muotteja. Reuna-ankkurointiosa Muottisidonta on mahdollista tehdä myös Mantomuotin ulkopuolelta halutusta kohdasta. Reuna-ankkurointiosan avulla sidetanko kiinnitetään muottiprofiilin reunaan. FU-kiristimen sallitut etäisyydet (m) Asennuspultti Säätöruuvi Muotin pystyripa Reikävanne 50x2,0mm (25m pitkä) leveys 5 cm paksuus 2 mm Reikävanne FU-kiristin asetetaan muottikasettiin ja varmistetaan muotin pystyripaan asennuspultilla. Sen jälkeen reikävanteesta leikattu pala koukutetaan FU-kiristimen kynteen. Reikävanne Reikävanne kiristetään vääntämällä kierrepulttia. 22

23 Korottaminen Korkeussovitus (cm) Korotussoiro 6 x 12 cm, kiinnitys liittimellä 2. Korotuskonsolin kiinnitys liittimellä Korotuskonsoli ~ 30 cm. Kun h=30 cm, e. enint. 75 cm. Salpakiristin Manto-salpa Jäykistysliitin 3. Korottaminen Manto-salvalla ja soiroilla 4. Korottaminen jäykistysliittimellä ja soirolla 23

24 Kulmat Seinien 90º kulmat ja T-liitokset voidaan muotittaa Manto-sisäkulmien avulla. Halutun seinävahvuuden säätö hoidetaan ulkokulmalla, joka muodostetaan normaali muottikaseteilla ja ulkokulmaliittimillä. Suorakulmainen ulkokulma muodostetaan kahdella Manto-muotilla, jotka jäykistetään ja liitetään toisiinsa ulkokulmaliittimillä. Muotitus sovitetaan oikealle seinävahvuudelle eri muottileveyksillä cm ja 5 cm täytepalalla. Ulkokulmaliittimien ja Manto-liittimien määrä ja sijoitus kulman ensimmäisessä liitoksessa on riippuvainen muotitettavan seinän paksuudesta ja korkeudesta. (katso taulukko s. 25) 90º kulmaa voidaan pienentää 2, minkä tarkoituksena on helpottaa muotin purkua ja säästää materiaalia. Sisäkulman jäykistyssalpa avattuna Manto-muotti Ulkokulmaliitin Jäykistysliitin 24

25 Kulmat Muottivalinnat sisäkulman kanssa eri seinävahvuuksissa 5 cm sovituspalalla voidaan hoitaa kaikki 5 cm:n välein olevat seinävahvuudet. Sovituspalaa käytettäessä muotit liitetään toisiinsa säädettävällä jäykistysliittimellä. Manto-kulman mitat kasettileveys Säädettävä jäykistysliitin Ulkokulmaliitin kasettileveys seinävahvuus Huomioi: 4 tai 6 cm sovituspalalla hoidetaan esim. seinävahvuudet 24 tai 36 cm. seinävahvuus 25

26 Kulmat Liittimien määrä ja sijoitus Manto-ulkokulmassa Muottikorkeus [cm] Seinävahvuus 30 cm Seinävahvuus 40 cm liitintä 4 liitintä liitintä 5 liitintä liitintä liitintä liitintä liitintä liitintä liitintä liitintä liitintä 26

27 T-seinäliitokset Seinien T-liitoksissa systemaattinen muotitus on helposti hoidettavissa aina 40 cm seinävahvuuteen saakka. Muotituksessa käytetään eri levyisiä muotteja ja tarvittaessa sovituspalaa. Stopparit Manto-salpaa käytetään myös päätystopparien muotitukseen. Manto-salpa kiinnitetään kahdella salpakiristimellä viimeisiin Manto-muotteihin, jotka on läpisidottu tavanomaisesti. Sisäkulma Tukiprofiili Salpakiristin Manto-salpa 100 Muottivalinta T-seinäliitoksissa seinävahvuuden vaihdellessa cm Manto muottien stoppari voidaan muotittaa myös ulkokulmaliittimillä. Maksimi seinävahvuus on tällöin rajoitettu 30 cm:iin Kulmaliittimien määrä ja sijoitus viimeisiin muotteihin osoitetulla tavalla. Sovituspala Sovituspala Sisäkulma 27

28 Pituuksien sovitus Seinien pituussovitukset aina 15 cm asti tehdään Säädettävällä jäykistysliittimellä. Pituussovitukset 30 cm asti muotitetaan Manto-salvan avulla, joka kiinnitetään muotin vaakaprofiileihin 2 salpakiristimellä, ja saadaan vedonkestävä ja suoristava sovitus. T-seinäliitokset Kun muotitus lähtee olemassa olevasta seinästä, on suositeltavaa käyttää 5 cm sovitusta seinän ja muotin välissä. Siten on mahdollista tehdä muottien läpisidonta tavanomaisella tavalla ja normaalilla sidemateriaalilla. 5 cm sovituspala Vaihtoehtoisesti voidaan käyttää laippamutteria tai Ankkurimutteri 230. Sidetanko Salpakiristin Manto-salpa Tukiprofiili Jos muotin ja olemassa olevan rakenteen välissä ei ole sovitetta, sidetankojen sitomisessa käytetään kuusiomutteria ja aluslevyä. Älä koskaan käytä pelkkää kuusiomutteria! Reuna-ankkurointiosa TK-aluslevy 8/8 Kuusiomutteri 15/50 28

29 Terävät ja tylpät kulmat Ei suorakulmaiset kulmat muotitetaan helpoimmin Nivelsisäkulman ja Nivelulkokulma 20 avulla. Säätöalue näillä kulmilla on 60º - 175º. Sovituspaloilla hoidetaan eri seinävahvuudet. Tylppäkärkinen kulma Puusovituspala VZ-muotti, jossa on vaakasidontareiät (reikäväli e=5 cm) Ulkokulma 20 VZ muotti tai normaali muotti ja Manto-salpa Ulkokulma 20 Nivelsisäkulma teräväkärkisessä kulmassa Vaihtoehto: Normaali muotti ja Manto-salpa. Läpisidontaa varten muottiin pitää porata reikä. Nivelsisäkulma Kapea muotti, esim. 45 cm Teräväkärkinen kulma Ulkokulma 20 Manto-salpa Ulkokulma 20 teräväkärkisessä kulmassa. Nivelkulma tylppäkärkisessä kulmassa Puusovituspala Puusovituspala Puusovituspala Manto-salpa (seinävahvuuteen < 25 cm, muutoin Nivelpalkki 170) Vaihtoehto ilman Ulkokulma 20 Nivelpalkki 170, jossa on ankkurointiosa ja siitä kiinnitys salpakiristimellä muottiin. Nivelsisäkulman ja Ulkokulma 20 säätöalue: Salpakiristin Nivelpalkki 170, jossa on ankkurointiosa ja siitä kiinnitys salpakiristimellä muottiin Puusovituspala 29

30 Seinänpaksuuserot, seinäaskelmat ja pilasterit Seinänpaksuusero Seinän pienet paksuuserot voidaan muotittaa Mantosalvan, salpakiristimien ja työmaalta saatavan puutavaran avulla. Seinänpaksuusero ja risteävä seinä Epäsäännöllinen perustussuunnitelma edellyttää usein seinien paksuuseroja ja risteäviä seinäliitoksia. Käytettäessä VZ-muotteja läpisidonta ongelma on helposti ratkaistavissa, koska niissä on jatkuvana 5 cm välein sidontareikä samalla sidontatasolla kuin normaali Manto muoteissa. VZ-muotti Puusovituspala Salpakiristin Manto-salpa Seinäaskelma 1,00m Jäykistysliittimiä käytetään tässä kahden ilman läpisidontaa olevan muotin liitoksessa Kulmaliitin VZ-muotti Pilasterit Pilasterit voidaan muotittaa alla esitetyn detaljikuvan mukaan aina pilasterileveyteen 50 cm asti. Lisämuottiside ei ole tässä tarpeen. Seinäaskelma 1,00m, ei ongelmia sisä- ja ulkomuotin läpisidonnassa normaalilla tavalla. Manto-mutterit 130 on kiinnitetty samaan sidetankoon. Leveämmät pilasterit edellyttävät lisäsiteen (kuten alla esitetty). Tähän tarkoitukseen pitää asentaa riittävän pitkä erillinen teräsjäykiste. Teräsjäykiste kiinnitetään kahdella salpakiristimellä. Salpakiristin Jäykistyspalkki

31 Pilarimuotit VZ-muoteilla (sallittu muottipaine 80 kn/m 2 ) VZ-muoteissa on 5 cm välein rei itys ja muotin toisessa reunaprofiilissa reiät vastaavassa tasossa. Siten muoteista voidaan koota neliö- ja suorakaide pilarimuotteja. Neljä eri VZ-muottipituutta mahdollistavat korkeussäädön 30 cm välein. Korotuskasetit liitetään jäykistysliittimillä Sidereikien välit VZ-muotissa reikäväli VZ-muotit kiinnitetään VZ-pulteilla, VZ-muttereilla ja Ankkurimutteri 230. Muottikorkeudessa 2,70 m tarvitaan vain kaksi kiinnitystä. Maksimi pilarikoko on 60 x 60 cm. Kolmiolista VZ-muotti Suurempia pilarikokoja voidaan muotittaa käyttäen useampia muotteja ja lisäsidetankoja. Ankkurimutteri 230 VZ-pultti VZ-mutteri 31

32 Pilarimuotit Normaalikaseteilla (sallittu muottipaine 60 kn/m 2 ) Käyttämällä samanlevyisiä normaalikasetteja voidaan muotittaa lähes kaikenkokoisia pilareita. Kulmaliitin Salpa Kulmaliitin Kun käytetään maks. 60 cm levyisiä kasetteja, 2,70 m korkeassa muottipinnassa, tarvitaan 4 kulmaliitintä. Pilarileikkaus kahdesta muotitustavasta: Yli 60 cm leveitä kasetteja käytettäessä ankkurointikorkeudessa on käytettävä lisäsalpoja. Vanerilevyä 10 x 50 x 150 mm on käytettävä kiilauksena salvan ja kasetin reunaprofiilin välissä. Kulmaliitin Salpa Kiilalevy 10 x 50 x 150 mm (työmaalta) 32

33 Työtaso TK-kaidetolppa M-työtasokannattaja Työtasokannattaja Työtaso betonointia varten muodostetaan M-työtasokannattajan ja siihen asetettavan TK-kaidetolpan avulla. Käytetään 90 cm leveän valutyötason rakentamiseen. M-työtasokonsoli on helppo ripustaa tapeistaan haluttuun korkeuteen Manto-muotin rei itettyihin vaakaprofiileihin. Kiinnitys varmistetaan kannattajaan ripustetulla neulasokalla. M-työtasokannattajien asennusväli on 2,50 m, kun sallittu kuormitus on 1,5 kn/m 2. Lankut voidaan naulata konsolin naulauspuuhun. TK-kaidetolppaan asennetaan käsi- ja välijohteet sekä jalkalista. Ripustusmahdollisuus jokaiseen vaakatukiprofiiliin, jotka ovat 30 cm korkeusvälein. TK-kaidetolppa M-työtasokannattaja M-työtasokannattajan kiinnitys pystysuuntaiseen muottiin. Liitospultti D 20 Liitäntä vaakasuoraan profiiliin (kasetti pystyssä) Hücco-pultti Työtasokannattaja M-työtasokannattaja M-työtasokannattaja kiinnitetään vaakasuuntaiseen muottiin lisäämällä Liitospultti D 20 pystyssä olevaan tukiprofiiliin. Liitäntä pystysuoraan profiiliin (ylempi kasetti vaakatasossa) 33

34 Vinotuet Manto säädettävä vinotuki Säädettävän vinotuen tarkoitus on tukea ja suoristaa muotti. Lisäksi sen pitää ottaa vastaan tuulikuormat. Maksimikuormitus on 8 kn täysin auki vedetylle vintuelle. Manto-vinotuen nivel Muottikorkeuteen n. 3,90 m Manto-vinotuen nivelliitos voidaan tehdä esitetyllä tavalla. Tämä liitososa kiinnitetään vain yhteen muotin tukiprofiiliin. Tavallisesti se pitäisi sijoittaa niin lähelle muottipäätyä (pystysuuntainen muotti) kuin mahdollista. Manto-vinotuen nivel Manto-säädettävä vinotuki Manto-säädettävä vinotuki Manto säädettävä vinotuki U-kiinnityskoura Varmistuspultti Ø 21 mm Ø 18 mm Manto-säädettävä vinotuki Manto-muotin tukiprofiili 34

35 Vinotuet Manto-säädettävä vinotuki, vanha malli Manto vinotuessa, jossa on vanhemman malliset nivelet, muottiliitos voidaan tehdä kahdella vaihtoehtoisella tavalla. Kiinnitys tehdään joko muottien saumaan M-liittimellä tai muotin tukiprofiilin M-ruuviliitoksella. Kiila Koukku Mantomuotin tukiprofiili Pitkät vinotuet Korkeissa muoteissa (> 3,90 m) tarvitaan Manto-säädettävien vinotukien lisäksi myös pitempiä vinotukia. Vinotukien pituuteen pätee nyrkkisääntö: Vinotuen pituus vastaa tuettavaa muottikorkeutta. Muotin lisätukemiseen voidaan käyttää esim. Titan RSK vinotukia. Vinotukien kuormitustaulukko Vinotuki voidaan asentaa nopeasti Manto-muottiin kiinnitettyyn pitkään niveleen. Pitkä nivel (Strut) Mantosäädettävä vinotuki Titan RSK 4 Titan RSK 6 Titan RSK 8 Pituus cm Paino kg 23,3 24,0 40,0 84,0 Puristus kn 22,0-8,0 40,0-14,6 24,6-12,5 38,0-21,2 Veto kn 15,0 40,0 40,0 40,0 Manto-vinotuen pitkä nivel ( Strut ) Pitkän nivelen koukut kiinnitetään Manto-muotin tukiprofiilin reikiin ja kiristetään kiiloilla. Vinotuki 35

36 Muottien käsittely ja siirto nosturilla Manto-nostotarrain Suurtenkin muottiyhdistelmien nostaminen on turvallista Manto-nostotarraimilla nosturin avulla. Itselukittuvat nostotarraimet asetetaan Manton reunaprofiiliin. Koukut kiinnitetään aina kahden vierekkäisen muotin liitoskohtaan siten, että tarrain tarttuu kumpaakin muottia kulmista poikittaisen luistamisen estämiseksi. Maksimi nostopaino on 1000 kg/koukku (2 nostokoukulla n. 40 m 2 muottia) Muottinipun käsittely nostokorvakkeilla Kun muottinippua käsitellään nosturilla, apuna voidaan käyttää Manto-nostokorvakkeita. Nostokorvakkeilla ja 4-haaraisella nostoketjulla voidaan siirtää 10 muotin nippu. (2,40 m leveitä suurmuotteja 5 kpl nippu) Varoitus! Kun nostokoukku kiinnitetään muotin reunaprofiiliin, tarraimen turvalukon pitää sulkeutua tiiviisti. Nostokoukun käyttöohjetta pitää noudattaa. Nostotarraimen leuka työnnetään turvalukko avattuna reunaprofiilin alle. Turvalukko Vain kun turvalukko on täysin sulkeutunut, koukku on nostovalmis. Ø 2,4 cm reikä Manto nostokorvake Manto nostokorvakkeet kiinnitetään alimmaisen muotin neljään nurkkaan asettamalla liitostappi muotin reikään (Ø 2,4 cm). Yksittäisen nostokorvakkeen maksimikuormitus on 500 kg. Nostokorvakkeita voi käyttää vain esitetyllä tavalla. Koottuja Manto-muottiyhdistelmiä ei saa käsitellä tällä tavoin. Yksittäisiä Manto-muotteja voi kääntää pitkän sivunsa yli kahden nostokorvakkeen avulla. Näin helpotetaan muottien puhdistusta. Nostotarrain Sisäkulma Sisäkulman käsittely osoitetulla tavalla. Yksittäisen kulman nostossa nostovaijerit pitää kiinnittää molempiin nostosilmukoihin. 36

37 Kuilupalkkitasot Ulkomuotti holvitasolla Ulkomuotti taittuvalla työtasolla Manto-kuilumuotti Kuilupalkkitaso Taittuva työtaso Alataso (työmaan toimesta) Tämä periaatteellinen leikkauskuva esittää Manto-kuilumuotin käytön yhdessä muiden HÜNNEBECK tuotteiden kanssa kuten taittuvat työtasot ulkopuolen muotituksessa ja kuilupalkkitaso sisäpuolen muotituksessa. Kuilupalkkitason sallittu pintakuorma [kn/m 2 ] Palkkien etäisyys [m] Palkkipituus [m] Huomioi: Hünnebeck Taittuvan työtason erillinen asennus- ja käyttöohje. Tärkeää: Kuilupalkkitason puujuoksut ja lankut mitoitetaan erikseen 37

38 Kuilupalkkitasot Kuilupalkkitaso muodostuu nivelpäisistä kuilupalkeista, joiden päälle tehdään taso puujuoksuista ja lankuista. Kuilupalkit valmistetaan aina työmaakohtaisesti. Kuilupalkki koostuu kaksois- U profiilista, jonka päihin on kiinnitetty nivelelliset käpälät. Nämä nivelpäät lukittuvat automaattisesti kuilupalkin koteloihin, jotka on kiinnitetty edelliseen valuun. Kotelot voidaan poistaa käytön jälkeen alatasolta käsin (alataso tehdään työmaalla) ja puhdistaa uudelleen käytettäväksi. Säädettävä kuilupalkki (tuotenr ) Teleskooppinen kuilupalkki on säädettävissä 1 cm välein. Kuilupalkin jänne soveltuu hissikuilujen tasoihin kokonaissäädön ollessa 100 cm. Kun nivelkäpälät tukeutuvat kotelovarauksiin, kuiluleveys on Wc > 200 cm / < 300 cm. Puujuoksut ja lankut mitoitetaan tilanteen mukaan. Nostolenkki Kotelo Nivelpää Alatason ripustuslenkki Nivelpäinen kuilupalkki Kotelo Nivelpäinen kuilupalkki 12 cm palkkikorkeus 1 cm käpäläkorkeus Säädettävässä kuilupalkissa on kiinnityskohdat puujuoksuille (työmaalta) ja riippuvalle alatasolle (jos tarpeen). kokonaisleveys Tukikäpälä Staattiset arvot: 1. Kuilupalkkien maksimietäisyys 2,50 m Manto muotin maksimikorkeus 5,40 m 2. Alatasoa kannattavien ketjujen kapasiteetti on oltava vähintään 10 kn (1000 kg) 3. Maksimikuorma joko kuilupalkki- tai alatasolla P = 1,50 kn/m 2. Vaihtoehtoisesti pistekuorma F = 1,0 kn epäedullisessa kohdassa. 4. Betonin lujuuden on oltava vähintään 1,5 kn/cm 2 kuilupalkkien kannatusvarauksessa. Säädettävä kuilupalkki Painoja: Manto muotit n. 60 kg/m 2 Kuilupalkkitaso n. 70 kg/m 2 Alataso n. 50 kg/m 2 38

39 Teknisiä arvoja Manto muotin sallittu betonipaine Muotti korkeus [cm] Oletettu paine kaavio Sallittu betonipaine pb [kn/m 2 ] huomioiden maksimipoikkeamat DIN mukaan Vastaavat sidetankovoimat [kn] Luokitus Luokitus *) 60 kn/m 2 suurkasetti 240x270 sisäkulmat 120 ja 270 sekä nivelkulmat 120 ja 270 (valmistus ennen vuotta 1991) **) 62 kn/m 2 suurkasetti 240x270 kasetti 120x270 sekä kasetti 105x270 (kaikki muotit valmistus vuoteen 1995) Huomioitavaa: - Kun sidetankovoimat > 90 kn, on käytettävä sidetankoa Ø 20mm - Käytä vain muottikalustoon kuuluvia alkuperäisiä sidetankoja ***) 47 kn/m 2 suurkasetti 240x270 kasetti 120x270 sekä kasetti 105x270 (kaikki muotit valmistus vuoteen 1995) 39

40 Manto-muottien käyttö ja turvallinen käsittely Muottisuunnittelu Hyvällä etukäteen tehdyllä muottisuunnitelmalla varmistetaan muottityön onnistuminen ja säästetään muottikustannuksia. Muottisuunnitelmalla määritetään työmaalla tarvittava optimaalinen kalustotarve. Suunnittelulla ratkaistaan rakenteiden muotitustavat, kuten pilasterien, seinävahvennuksien jne. toteutus sekä määritetään työsaumojen paikat. Huomioi suunnitelmassa muottien purku, esim. tarvittavat päästöt muottien väliin, kun muotitus on kiinni olemassa olevissa rakenteissa. Noudata tehtyä muottisuunnitemaa, siten varmistat työmaalla olevan kaluston riittävyyden. Materiaalitarve, esimerkki Jäykistysliitin Liitin Säädettävä liitin Kulmaliitin Leikkaus a - a TK-kaidetolppa Työlavakannattaja 1. Perusosat 2 x suurkasetti 240 x x kasetti 120 x x kasetti 90 x x kasetti 75 x x kasetti 60 x x sisäkulma 35/ x jäykistysliitin 6 x kulmaliitin 14 x liitin 2. Lisäosat 12 x säädettävä liitin 5 x kulmasovituskappale 5/270 1 x kulmasovituskappale 4/ x M-tukijalka 22 x M-ruuviliitos 12 x M-työlavakannattaja 12 x TK-kaidetolppa 6 x Manto-salpa 12 x salpakiristin L (50 cm) + TK-mutteri 4 x pystyjäykiste 5/270 2 x nostokoukku 2 x räikkä SW x ankkurimutteri x ankkuritanko 100 Tukijalka Muottityön suunnittelu Muottityön suunnittelussa huomioi muottien vastaanottopaikka, kasauspaikka ja välivarastointi. Lisäksi on aina varmistettava riittävä nosturikapasiteetti. Huomioi nosturin riittävä ulottuvuus, nostokyky ja ajallinen saatavuus muilta töiltä. 40

41 Muottien kuljetus Muotit puretaan kuorma-autosta haarukkatrukilla tai nosturilla. Kokonaisen muottinipun nosto tapahtuu esim. nosturilla nostoliinoilla kiinnittämällä nostoliinat muottinipun ympäri. Varmista, että liinat eivät pääse luistamaan. Muottiosat ovat kuljetuskehikoissa, nosturilla nostettaessa on aina käytettävä 4-haaraisia nostoketjuja ja 4-piste nostoa kehikon nostokorvakkeista. Yksittäisen muotin siirto muottinipusta tapahtuu esim. Manto nostokorvakkeiden avulla (katso s. 36.) Muottien kasaus ja asennus Muottien kasaaminen vaaka-asennossa Kasauspeti tehdään tasaisen ja tiiviin alustan päälle esim. puutavarasta. Jäykistysliittimien määrä ja sijoitus asennusohjeen mukaisesti. Kasauspedille ladotaan muottikasetit suunnitelman mukaiseen järjestykseen. Kiinnitä nostotarraimet asennusohjeen mukaisesti. Nostovalmiiksi koottavan muottiyksikön maksimikoko on 40 m 2. Myös työtasokonsolit ja -työtaso, kaidetolpat ja vinotuet on turvallista kiinnittää kasauspedillä olevaan muottiyksikköön ennen nostoa. Liittimet kiinnitetään asennusohjeen mukaisesti. Räikkäavaimella työ käy nopeasti ja kiristys on tasainen. 41

42 Muotin nosto nosturilla ja nostotarraimien käyttö Nosta muottiyhdistelmä nosturilla ylös ja siirrä suunnitelman mukaiseen käyttöpaikkaan Manto-muottien nostamiseen saa käyttää vain Manto-nostotarraimia, muiden muottikalustojen tarraimia ei saa käyttää. Nostotarraimien käyttö ks. sivu 36. Esimerkki nosturilla siirrettävän muottiyksikön koosta 3,60 m 10,80 m A = 39 m 2 Muottiyksikön paino n. 50 kg/m 2 (39 m 2 x 50 kg/m 2 = kg). Sallittu kuormitus kg/nostokoura. Muotitus Asenna ensin ns. työmuotti raudoitusta ja varauksien tekoa varten. Mitoitus on suositeltavaa aloittaa kulmasta Kiinnitä muottitukien alapäät pitävään alustaan muottiyhdistelmän vielä riippuessa nosturin varassa. Säädettävällä vinotuella tuetaan ja suoristetaan muotti. Lisäksi vinotuen pitää ottaa vastaan tuulikuormat. Maksimikuormitus on 8 kn täysin auki vedetylle vinotuelle. Vinotukien lukumäärä ja pituus on riippuvainen muottikorkeudesta, maksimi k/k 2,40m Vinotukien pituuteen pätee nyrkkisääntö: Vinotuen pituus vastaa tuettavaa muottikorkeutta. Esimerkki tukien määrästä muottiyhdistelmällä L=7,20 m (3 x 2,40 m) Muotin Manto säädett. Titan RSK 6 Titan RSK 8 korkeus [m] vinotuki (Strut) L= cm L= cm 3,90 4 4, , , , , Manto vinotuen alanivelen pulttireiät ovat Ø 21 ja 18 mm, Titan RSK vinotuen Ø 17 ja 27 mm. Tuentatasoon tehtävä poraus ja ankkurointi vinotukikuorman mukaan esim. lyöntiankkureilla. Noudata pulttivalmistajan ohjeita, lyöntiankkurin sallittu kuorma > 12 kn. 42

43 Irrota muotti nosturista. Muottia voidaan nyt suoristaa ilman nosturia. Levitä ohuelti betoninirrotusainetta muotin pinnalle ja päätysivulle ennen jokaista betonointia! Asenna valutyötaso loppuun, kaiteet ja jalkalistat.! Huomioi, että valutyötaso ja kaiteet pitää olla muotin molemmilla puolilla, kun muotti H 2,00 m. Toisella puolella muottia voi olla kaatumissuoja ja kaiteet Nosta samalla tavalla muut muottiyhdistelmät ja liitä toisiinsa. Aseta työmuotin läpi sidetangot seinävahvuuden verran ja kiinnitä muottivälike (esim. muoviholkki tai laipallinen vesitiivis sisäkierrevälike) Kun raudoitus on tehty, asenna tuplausmuotti. Varmista ennen muottiyksikön kasausta, että tuplausmuotin kasettijako on työmuotin peilikuva, jotta muottisidontakohdat osuvat vastakkain. Peitä muovitulpalla ne sidetankojen holkit, jotka eivät ole käytössä. Kiinnitä sidetangot ja mutterit. Muista levittää muottiöljy myös tuplamuottiin!!! Älä irrota muottia nosturista ennen kuin riittävä määrä sidetankoja ja -muttereita on kiinnitetty muotin kaatumisen estämiseksi. Korkeaan muottiin asennetaan tarvittaessa työtasoja useaan kerrokseen esim. n. 3,00 m välein, jotta muottiliitostyöt sekä sidepulttien ja -muttereiden asennus voidaan tehdä turvallisesti. Jos muottisiteiden asennusvaiheessa kiivetään muottirunkoa pitkin, on ehdottomasti käytettävä turvavaljaita. 43

44 Betonointi Muotin sallittua valupainetta ei saa ylittää. Sallittu valupaine 60 kn/m 2, kun sidetangot Ø 15 mm ja 80 kn/m 2, kun sidetangot Ø 20 mm. Katso taulukosta betonimassan aiheuttama valupaine ja sitä vastaava maksimi nousunopeus. Säilytä nousunopeus betonoinnissa. Betoni tiivistetään ennalta laaditun betonointisuunnitelman mukaan Itsetiivistyvien betonimassojen käyttö vain muottikorkeuteen 3,30 m saakka! Puhdista muotin takaosa ja yläreuna betonijäämistä heti betonoinnin jälkeen Hydrosstaattinen painekorkeus ho (m) Valupaine pokn/m Betonimassan aiheuttama valupaine DIN mukaan Edellytykset - Betonin ominaispaino 25 kn/m 3 - Betonin sitoutumisaika 5 h - Tiivis muotti - Tiivistys sauvatäryttimellä - Betonimassan lämpötila +15 C (HUOM! Ei IT-betonille) Vetelä betonimassa S3 Nesteytetty betonimassa S4 Notkea betonimassa S2 Jäykkä betonimassa S1 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 Valun nousunopeus v (m/h) 1,00 1,04 1,10 1,18 1,20 1,30 1,40 Tiivistysmitta Walzin mukaan Muotin irrotus ja siirto Muotti voidaan purkaa vasta sitten, kun betoni on saavuttanut muotinpurkulujuuden. Poista muotista ja työtasoilta irralliset ja ylimääräiset osat. Kiinnitä tuplamuotti nosturiin, sen jälkeen irrota sidetangot ja mutterit. Nosturin käytön nopeuttamiseksi voidaan suuri osa sidetangoista ja -muttereista irrottaa jo etukäteen.! Jäljelle on kuitenkin jäätävä jokaista siirrettävää yksikköä kohti riittävästi muottisiteitä kaatumisen estämiseksi. 44

45 Mikäli purku aloitetaan työmuotista, jossa vinotuet ovat, paikalle jäävä muotti on tuettava ylimääräisillä vinotuilla paikalleen kaatumisen estämiseksi.! Älä repäise nosturilla muottia irti betonipinnasta. Irrota muotti ensin esim. purkuraudan tai puukiilojen avulla. Mikäli muotti seisoo valupaikalla pidempään ennen siirtoa, löysää sidemuttereita ja raota muottia irti betonipinnasta. Kun tuplamuotti siirretään toisessa vaiheessa, kiinnitetään muotti ensin nosturiin ja vasta sitten vinotukien alapään kiinnitykset saa irrottaa. Nosta muottiyhdistelmä pois, siirrä välivarastoon tai seuraavaan käyttöpaikkaan. Muotit voidaan välivarastoida tasaiselle paikalle lappeelleen tai pystyyn esim. elementtikampapukkiin. Jos muotti välivarastoidaan muottitukien varaan pystyyn, pitää tukien alapäät kiinnittää pitävään alustaan. Puhdista ja öljyä muotit ennen seuraavaa käyttöä. Suurimmat vaaratekijät muottityössä! Putoaminen ja liukastuminen (jäiset tai öljyiset muotit ja kulkutiet) Muotin kaatuminen ja putoaminen (varastoinnissa ja asennettaessa) Tuulen aiheuttama muotin heilahtaminen Tikkaiden luistaminen nostolenkkejä irrotettaessa Muottiöljyn roiskevaara Betonikappaleiden ja pölyn joutuminen silmiin muottien puhdistuksessa Muottien varastointi 45

46 Manto nostotarraimen tekniset tiedot nostolenkki turvalukko laatta, jossa ilmoitetaan tuotetyyppi koukku Oikein: Väärin: leima: valmistusvuosi / juokseva numero Asennus ja turvallinen käyttö Manto nostotarraimen asennus tapahtuu kuvauksen a) esittämällä tavalla. Huomioitava, että lukko on tiiviisti lukittunut vasta sitten, kun turvalukon vivun sivuosa (merkitty punaisella) peittyy täydellisesti tarraimen koukun suojaan. Manto tarraimen irrotus tehdään vastaavalla tavalla avaamalla turvalukko. kuvaus a) punainen Mitta a = 75 mm: Manto tarrain on kunnossa. Mitta a 70 mm: Manto tarrainta ei saa enää käyttää! Turvalukko lukittu! Turvalukon vivun sivuosa on rungon suojassa. Turvalukko ei ole tiiviisti lukittu. Turvalukon vivun sivuosa (punainen) on näkyvissä. kuvaus b) Testaus ja kunnossapito Testauksen laajuus Tarraimille pitää suorittaa säännöllisesti ennen käyttöönottoa visuaalinen ja toiminnallinen tarkastus. Tarkastuksessa varmistetaan rakenneosien kunto ja tarraimen toimivuus. Erityistä huomiota pitää kiinnittää mahdollisiin halkeamiin (hitsaussaumat), ruostumiin, muodonmuutoksiin ja mekanismin toimivuuteen. Lisäksi tarkastetaan nostolenkin pituus, mitta a. Mikäli mitta ylittää toleranssirajan, nostotarrainta ei saa käyttää, sillä se on ylikuormitettu kolminkertaisesti sallitusta. (ks. kuvaus b) Kunnossapito Nostotarraimet on pidettävä hyvässä kunnossa. Kaikki lika, kuten betoni jne. on täysin puhdistettava. Myös Manto-muottien profiilit, joihin tarrain kiinnitetään, on pidettävä puhtaina kaikista lika- ja betonijäämistä. Mahdolliset korjaukset on aina teetettävä valmistajalla! Lisäksi Nostotarraimia ei saa käyttää irrallisten vaakatasossa päällekkäin pinottujen muottien eikä myöskään yhteen sidottujen vaakatasossa olevien muottien nostamiseen. On ehdottomasti huolehdittava siitä, että vaara-alueella (nostoalueella) ei ole ihmisiä. Nostoketjuissa tulee olla turvalukittavat koukut. Koukkujen on voitava liikkua vapaasti Manto nostotarraimen nostolenkeissä. Nostoketjujen koukut saa irrottaa vasta sitten, kun on varmistettu, ettei muotti kaadu. 46

47 47

48 Muotit ja tuentakalustot kaikkeen rakentamiseen Ramirent Oyj, PL 31, Tapulikaupungintie 37, Helsinki. Vaihde ark. klo Faksi
