FRAMAX. järjestelmämuotti

Transkriptio

1 FRAMAX järjestelmämuotti

2 Framax - kasettivalikoima Suurkasetti 270 x 270 cm (396,0 kg) Normaalikasetit 135 x 270 cm (198,5 kg) 90 x 270 cm (118,0 kg) 60 x 270 cm (90,0 kg) 45 x 270 cm (75,5 kg) 30 x 270 cm (60,0 kg) Sisäkulma 30 / 270 cm (93,6 kg) kasetit 135 x 135 cm (98,5 kg) 90 x 135 cm (64,5 kg) 60 x 135 cm (47,5 kg) 45 x 135 cm (39,0 kg) 30 x 135 cm (31,0 kg) Sisäkulma 30 / 135 cm (51,2 kg) Nurkkakasetit (Pilarikasetit) 90 x 270 cm (140,0 kg) 90 x 135 cm (77,0 kg) 90 x 90 cm (59,3 kg) rungon mitat Normaalikasetti kasetti 2

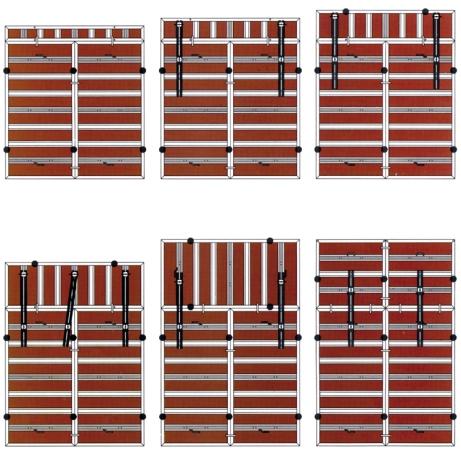

3 Korottaminen Korotetun muotin läpisidonta ja jäykistäminen jäykistyspalkeilla Framax-kasetilla 30 x 270 cm Framax-kasetilla 45 x 270 cm Framax-kasetilla 60 x 270 cm Framax-kasetilla 90 x 270 cm Framax-kasetilla 135 x 270 cm Framax-kasetilla 135 x 135 cm puutavaralla ja jäykistyspalkeilla 3

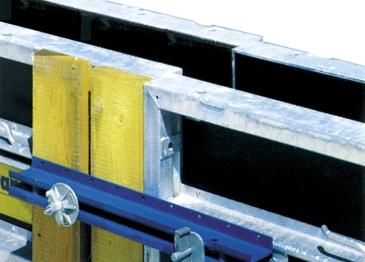

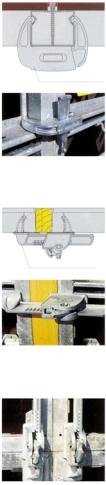

4 Framax-kasettien liitokset Framax -pikaliitin RU Liitokset yhdellä vasaraniskulla Muotit liitetään toisiinsa Framax-pikaliitin RU:lla Framax -säädettävä liitin Muottien läpisidonta puusovitteen kohdalla jäykistinpalkkien avulla Säädettävillä liittimillä sovitukset 15 cm:iin asti Suoristava korotusliitos säädettävällä liittimellä Säädettävä liitin Normaalikasetti Puusovite Pikaliitin RU Puusovite Framax -säädettävä liitin Puusovite Jäykistinpalkki Puusovitteen muodossa huomioitu pusku 4

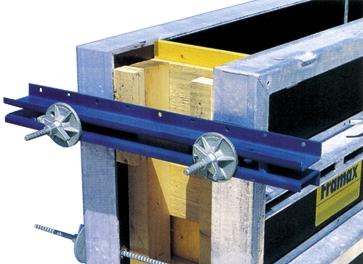

5 Pituussovite jäykistinpalkilla Jäykistinpalkki Kiristysliitin Vaneri Jäykistinpalkki Pilaliitin RU Puujäykisteet Kiristysliitin Jäykistinpalkki kiinnitetään muottiin kiristysliittimellä Päätystopparit jäykistinpalkeilla tai nurkkakaseteilla Seinävahvuuden muutokset jäykistinpalkeilla Yleiskiinnike ja mutteri Yleiskiinnike ja mutteri Jäykistinpalkki Nurkkakasetti Yleiskiinnike ja mutteri Kiristysliitin Jäykistinpalkki 5

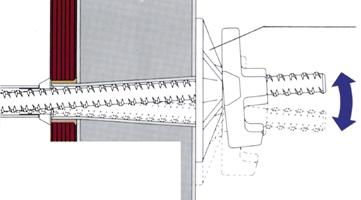

6 Framax-muottien ankkurointi Yksipuolisesti kartiomainen max 4 Molemmin puolin kartiomainen max 2 x 4,5 Korkeusero max 1,0 cm 10 cm seinävahvuutta kohti Mutteri 130 Kartiomainen ankkurointiholkki Sallittu betonipaine on 80 kn/m 2. Tällöin käytettävä ankkurointijärjestelmää ø 20 mm. Käytettäessä ankkurointijärjestelmää ø 15 mm, on sallittu betonipaine 60 kn/m 2. 6

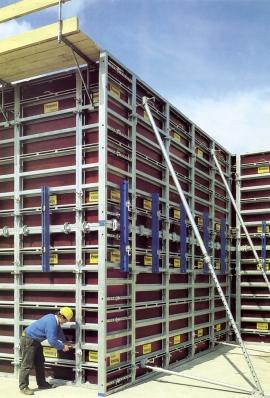

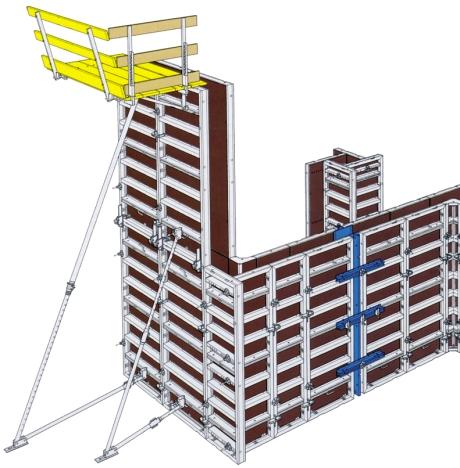

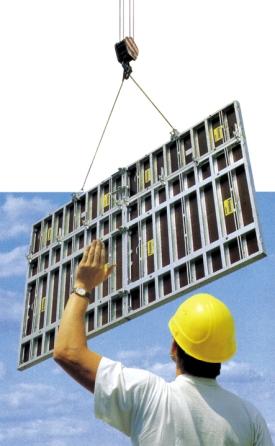

7 Framax-muotin nosto nostotarraimilla Itsevarmistava nostotarrain, sall. kuorma 10 kn Nostotarrain Framax-kasetti Kiinnitä nostotarraimet aina muottiliitoksen kohdalle. Max ketjukulma 60 Valuteline ja tuenta Betonointityötaso Framax-työlavakonsoleilla Yksityiskohta vinotuen nivelen kiinnityksestä muottiin Framax säädettävä vinotuki Työlavakannattaja Framax-muotti 7

8 Pilarien ja kulmien muotitus Framax-nurkkakaseteilla Pilari Esim. 20 x 60 cm poikkileikkaukset 5 cm:n välein Pilari 25 x 25 cm Nurkkakasetti Yleiskiinnike ja mutteri 130 Pilari 75 x 75 cm Nurkkakasetti Yleiskiinnike ja mutteri 130 Kolmiolista Mutteri 130 Yleiskiinnike 8

9 Seinävahvuus 20 cm Yleiskiinnike ja mutteri 130 Nurkkakasetti Pikaliitin RU Seinävahvuus 30 cm Yleiskiinnike ja mutteri 130 Nurkkakasetti Kiristysliitin Sovituspelti tai puutäyttö Jäykistinpalkki Sisäkulma Sisäkulma Pikaliitin RU Pilarien ja kulmien muotitus Framax-ulkokulmilla ja Framax-normaalikaseteilla Ulkokulma Pikaliitin RU Pilarin ollessa 90 cm on pikaliittimien RU sijasta ulkokulma kiinnitettävä kiilapulteilla ja kiiloilla (tai pulteilla ja muttereilla) Kolmiolista Kolmiolista Ulkokulma Kiilapultti RA 7,5 Kiila R Framax-ulkokulma 270 (47,0 kg) Framax-ulkokulma 135 (23,5 kg) Framax-ulkokulma 90 (16,0 kg) 9

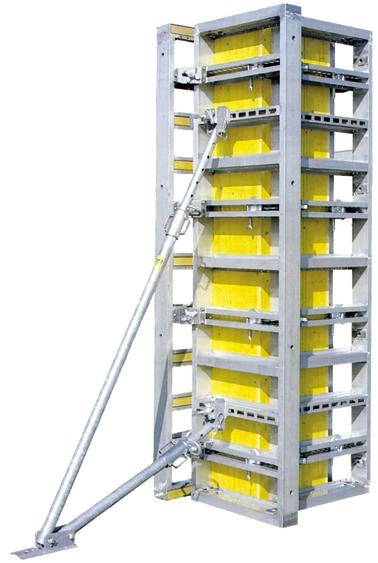

10 Alu-Framax SI pilarimuotti Pilarit 20 x x 60 cm asti Sallittu muottipaine 90 kn/m2 Kolme elementtikorkeutta 270, 120, 90 cm Alu-Framax SI pilarielementti Pilari 20 x 20 cm Nurkkaruuvi Pilari 60 x 60 cm Alu-Framax SI pilarielementti Nurkkaruuvi Nurkkaruuvi ,5 SI pilarimuotti 270 (39,5 kg) SI pilarimuotti 135 (18,5 kg) SI pilarimuotti 90 (17,5 kg)
