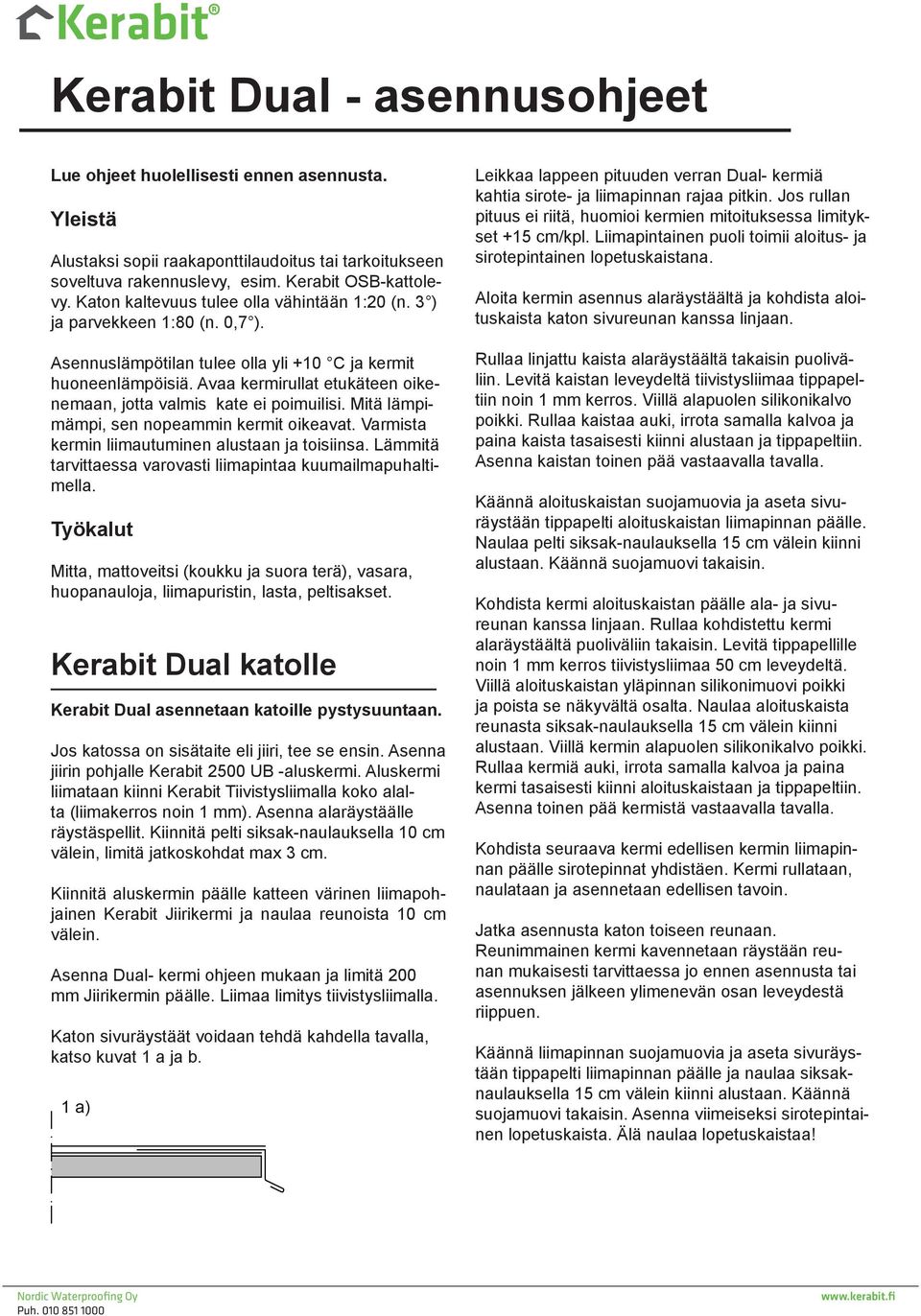

1 Kerabit Dual - asennusohjeet Lue ohjeet huolellisesti ennen asennusta. Yleistä Alustaksi sopii raakaponttilaudoitus tai tarkoitukseen soveltuva rakennuslevy, esim. Kerabit OSB-kattolevy. Katon kaltevuus tulee olla vähintään 1:20 (n. 3 ) ja parvekkeen 1:80 (n. 0,7 ). Asennuslämpötilan tulee olla yli +10 C ja kermit huoneenlämpöisiä. Avaa kermirullat etukäteen oikenemaan, jotta valmis kate ei poimuilisi. Mitä lämpimämpi, sen nopeammin kermit oikeavat. Varmista kermin liimautuminen alustaan ja toisiinsa. Lämmitä tarvittaessa varovasti liimapintaa kuumailmapuhaltimella. Työkalut Mitta, mattoveitsi (koukku ja suora terä), vasara, huopanauloja, liimapuristin, lasta, peltisakset. Kerabit Dual katolle Kerabit Dual asennetaan katoille pystysuuntaan. Jos katossa on sisätaite eli jiiri, tee se ensin. Asenna jiirin pohjalle Kerabit 2500 UB -aluskermi. Aluskermi liimataan kiinni Kerabit Tiivistysliimalla koko alalta (liimakerros noin 1 mm). Asenna alaräystäälle räystäspellit. Kiinnitä pelti siksak-naulauksella 10 cm välein, limitä jatkoskohdat max 3 cm. Kiinnitä aluskermin päälle katteen värinen liimapohjainen Kerabit Jiirikermi ja naulaa reunoista 10 cm välein. Asenna Dual- kermi ohjeen mukaan ja limitä 200 mm Jiirikermin päälle. Liimaa limitys tiivistysliimalla. Katon sivuräystäät voidaan tehdä kahdella tavalla, katso kuvat 1 a ja b. Leikkaa lappeen pituuden verran Dual- kermiä kahtia sirote- ja liimapinnan rajaa pitkin. Jos rullan pituus ei riitä, huomioi kermien mitoituksessa limitykset +15 cm/kpl. Liimapintainen puoli toimii aloitus- ja sirotepintainen lopetuskaistana. Aloita kermin asennus alaräystäältä ja kohdista aloituskaista katon sivureunan kanssa linjaan. Rullaa linjattu kaista alaräystäältä takaisin puoliväliin. Levitä kaistan leveydeltä tiivistysliimaa tippapeltiin noin 1 mm kerros. Viillä alapuolen silikonikalvo poikki. Rullaa kaistaa auki, irrota samalla kalvoa ja paina kaista tasaisesti kiinni alustaan ja tippapeltiin. Asenna kaistan toinen pää vastaavalla tavalla. Käännä aloituskaistan suojamuovia ja aseta sivuräystään tippapelti aloituskaistan liimapinnan päälle. Naulaa pelti siksak-naulauksella 15 cm välein kiinni alustaan. Käännä suojamuovi takaisin. Kohdista kermi aloituskaistan päälle ala- ja sivureunan kanssa linjaan. Rullaa kohdistettu kermi alaräystäältä puoliväliin takaisin. Levitä tippapellille noin 1 mm kerros tiivistysliimaa 50 cm leveydeltä. Viillä aloituskaistan yläpinnan silikonimuovi poikki ja poista se näkyvältä osalta. Naulaa aloituskaista reunasta siksak-naulauksella 15 cm välein kiinni alustaan. Viillä kermin alapuolen silikonikalvo poikki. Rullaa kermiä auki, irrota samalla kalvoa ja paina kermi tasaisesti kiinni aloituskaistaan ja tippapeltiin. Asenna toinen pää kermistä vastaavalla tavalla. Kohdista seuraava kermi edellisen kermin liimapinnan päälle sirotepinnat yhdistäen. Kermi rullataan, naulataan ja asennetaan edellisen tavoin. Jatka asennusta katon toiseen reunaan. Reunimmainen kermi kavennetaan räystään reunan mukaisesti tarvittaessa jo ennen asennusta tai asennuksen jälkeen ylimenevän osan leveydestä riippuen. Käännä liimapinnan suojamuovia ja aseta sivuräystään tippapelti liimapinnan päälle ja naulaa siksaknaulauksella 15 cm välein kiinni alustaan. Käännä suojamuovi takaisin. Asenna viimeiseksi sirotepintainen lopetuskaista. Älä naulaa lopetuskaistaa!

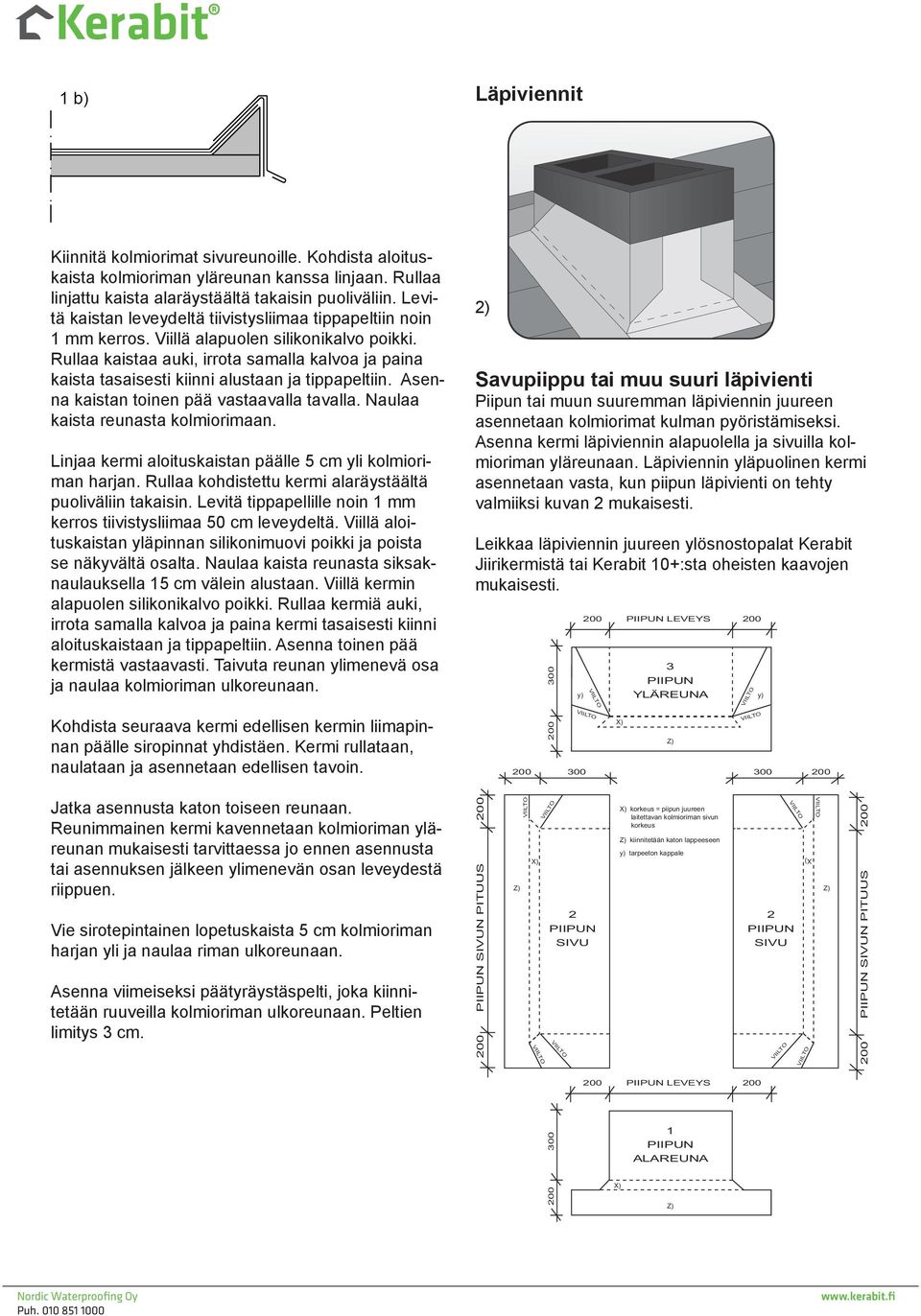

2 Läpiviennit Kiinnitä kolmiorimat sivureunoille. Kohdista aloituskaista kolmioriman yläreunan kanssa linjaan. Rullaa linjattu kaista alaräystäältä takaisin puoliväliin. Levitä kaistan leveydeltä tiivistysliimaa tippapeltiin noin 1 mm kerros. Viillä alapuolen silikonikalvo poikki. Rullaa kaistaa auki, irrota samalla kalvoa ja paina kaista tasaisesti kiinni alustaan ja tippapeltiin. Asenna kaistan toinen pää vastaavalla tavalla. Naulaa kaista reunasta kolmiorimaan. Linjaa kermi aloituskaistan päälle 5 cm yli kolmioriman harjan. Rullaa kohdistettu kermi alaräystäältä puoliväliin takaisin. Levitä tippapellille noin 1 mm kerros tiivistysliimaa 50 cm leveydeltä. Viillä aloituskaistan yläpinnan silikonimuovi poikki ja poista se näkyvältä osalta. Naulaa kaista reunasta siksaknaulauksella 15 cm välein alustaan. Viillä kermin alapuolen silikonikalvo poikki. Rullaa kermiä auki, irrota samalla kalvoa ja paina kermi tasaisesti kiinni aloituskaistaan ja tippapeltiin. Asenna toinen pää kermistä vastaavasti. Taivuta reunan ylimenevä osa ja naulaa kolmioriman ulkoreunaan. Kohdista seuraava kermi edellisen kermin liimapinnan päälle siropinnat yhdistäen. Kermi rullataan, naulataan ja asennetaan edellisen tavoin. 2) Savupiippu tai muu suuri läpivienti Piipun tai muun suuremman läpiviennin juureen asennetaan kolmiorimat kulman pyöristämiseksi. Asenna kermi läpiviennin alapuolella ja sivuilla kolmioriman yläreunaan. Läpiviennin yläpuolinen kermi asennetaan vasta, kun piipun läpivienti on tehty valmiiksi kuvan 2 mukaisesti. Leikkaa läpiviennin juureen ylösnostopalat Kerabit Jiirikermistä tai Kerabit 10+:sta oheisten kaavojen mukaisesti. y) 200 LEVEYS YLÄREUNA y) Jatka asennusta katon toiseen reunaan. Reunimmainen kermi kavennetaan kolmioriman yläreunan mukaisesti tarvittaessa jo ennen asennusta tai asennuksen jälkeen ylimenevän osan leveydestä riippuen. Vie sirotepintainen lopetuskaista 5 cm kolmioriman harjan yli ja naulaa riman ulkoreunaan. Asenna viimeiseksi päätyräystäspelti, joka kiinnitetään ruuveilla kolmioriman ulkoreunaan. Peltien limitys 3 cm. 200 SIVUN PITUUS SIVU korkeus = piipun juureen laitettavan kolmioriman sivun korkeus kiinnitetään katon lappeeseen y) tarpeeton kappale 2 SIVU 200 SIVUN PITUUS LEVEYS ALAREUNA

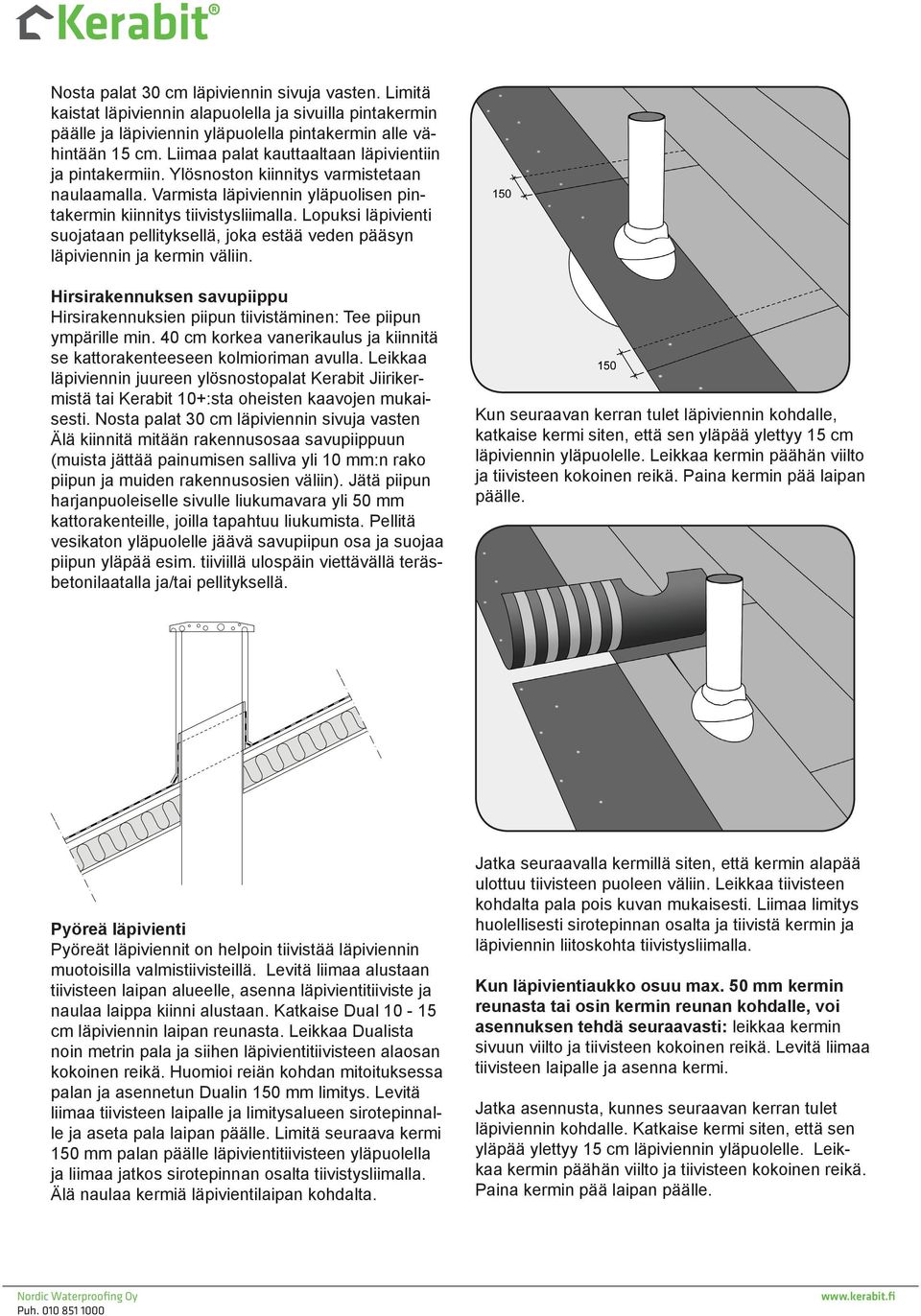

3 Nosta palat 30 cm läpiviennin sivuja vasten. Limitä kaistat läpiviennin alapuolella ja sivuilla pintakermin päälle ja läpiviennin yläpuolella pintakermin alle vähintään 15 cm. Liimaa palat kauttaaltaan läpivientiin ja pintakermiin. Ylösnoston kiinnitys varmistetaan naulaamalla. Varmista läpiviennin yläpuolisen pintakermin kiinnitys tiivistysliimalla. Lopuksi läpivienti suojataan pellityksellä, joka estää veden pääsyn läpiviennin ja kermin väliin. Hirsirakennuksen savupiippu Hirsirakennuksien piipun tiivistäminen: Tee piipun ympärille min. 40 cm korkea vanerikaulus ja kiinnitä se kattorakenteeseen kolmioriman avulla. Leikkaa läpiviennin juureen ylösnostopalat Kerabit Jiirikermistä tai Kerabit 10+:sta oheisten kaavojen mukaisesti. Nosta palat 30 cm läpiviennin sivuja vasten Älä kiinnitä mitään rakennusosaa savupiippuun (muista jättää painumisen salliva yli 10 mm:n rako piipun ja muiden rakennusosien väliin). Jätä piipun harjanpuoleiselle sivulle liukumavara yli 50 mm kattorakenteille, joilla tapahtuu liukumista. Pellitä vesikaton yläpuolelle jäävä savupiipun osa ja suojaa piipun yläpää esim. tiiviillä ulospäin viettävällä teräsbetonilaatalla ja/tai pellityksellä. Kun seuraavan kerran tulet läpiviennin kohdalle, katkaise kermi siten, että sen yläpää ylettyy 15 cm läpiviennin yläpuolelle. Leikkaa kermin päähän viilto ja tiivisteen kokoinen reikä. Paina kermin pää laipan päälle. Pyöreä läpivienti Pyöreät läpiviennit on helpoin tiivistää läpiviennin muotoisilla valmistiivisteillä. Levitä liimaa alustaan tiivisteen laipan alueelle, asenna läpivientitiiviste ja naulaa laippa kiinni alustaan. Katkaise Dual cm läpiviennin laipan reunasta. Leikkaa Dualista noin metrin pala ja siihen läpivientitiivisteen alaosan kokoinen reikä. Huomioi reiän kohdan mitoituksessa palan ja asennetun Dualin 150 mm limitys. Levitä liimaa tiivisteen laipalle ja limitysalueen sirotepinnalle ja aseta pala laipan päälle. Limitä seuraava kermi 150 mm palan päälle läpivientitiivisteen yläpuolella ja liimaa jatkos sirotepinnan osalta tiivistysliimalla. Älä naulaa kermiä läpivientilaipan kohdalta. Jatka seuraavalla kermillä siten, että kermin alapää ulottuu tiivisteen puoleen väliin. Leikkaa tiivisteen kohdalta pala pois kuvan mukaisesti. Liimaa limitys huolellisesti sirotepinnan osalta ja tiivistä kermin ja läpiviennin liitoskohta tiivistysliimalla. Kun läpivientiaukko osuu max. 50 mm kermin reunasta tai osin kermin reunan kohdalle, voi asennuksen tehdä seuraavasti: leikkaa kermin sivuun viilto ja tiivisteen kokoinen reikä. Levitä liimaa tiivisteen laipalle ja asenna kermi. Jatka asennusta, kunnes seuraavan kerran tulet läpiviennin kohdalle. Katkaise kermi siten, että sen yläpää ylettyy 15 cm läpiviennin yläpuolelle. Leikkaa kermin päähän viilto ja tiivisteen kokoinen reikä. Paina kermin pää laipan päälle.

4 Kerabit Dual parvekkeelle Jatka seuraavalla kermillä siten, että kermin alapää ulottuu tiivisteen puoleen väliin. Leikkaa tiivisteen kohdalta pala pois kuvan mukaisesti. Liimaa limitys huolellisesti sirotepinnan osalta ja tiivistä kermin ja läpiviennin liitoskohta tiivistysliimalla. Mittaa parveke etureunasta takaseinään ja lisää mittaan 30 cm ylösnostoa varten. Leikkaa Dualista mitan mukaisia kaistoja tarpeellinen määrä. HUOM! Parveke tehdään ilman kermijatkoksia. Laaja parveke tai kattoterassi tehdään aina loivien bitumikatteiden mukaisesti joko hitsattavilla tai kuumabitumilla liimattavilla tuotteilla esim. aluskerminä Kerabit 3000 U tai 3000 UTL ja pintakerminä Kerabit 5100 T. Aloita asennus kiinnittämällä kolmiorima/rimat parvekkeen ja seinän/seinien yhtymäkohtaan. Leikkaa räystäspelti kuvan mukaisesti, aseta paikoilleen ja taita pellin kulma kolmioriman sivua vasten. Harja Toisen lappeen kermit katkaistaan harjalta ja yläpää naulataan. Jälkimmäisen lappeen kermien päät käännetään 20 cm harjan yli ja naulataan liimapinnan osalta vastakkaisen lappeen kermien päälle. Pulpettikaton yläreuna Asenna pulpettikaton yläreunaan vinohalkaistu 50 x 50 mm kolmiorima. Sivuräystäät asennetaan vaihtoehdon 1 b mukaisesti. Kerabit Dual asennetaan yläreunassa kolmioriman päälle, taitetaan riman yli ja naulataan riman ulkoreunaan. Asenna viimeiseksi päätyräystäspelti, joka kiinnitetään ruuveilla kolmioriman ulkoreunaan. Peltien limitys 3 cm. Naulaa pelti siksak-naulauksella 10 cm välein kiinni alustaan. Limitä pellin jatkoskohdat 3 cm. Leikkaa yksi Dual-vuota sirotteen reunaa pitkin kahtia. Liimapintainen kaista toimii aloituskaistana ja sirotepintainen osuus lopetuskaistana. Leikkaa aloituskaistan kulmasta pois 30 cm x 30 cm pala. Linjaa aloituskaista parvekkeen reunaan niin, että muodostuu 30 cm ylösnosto seinille (leikattu kohta parvekkeen kulmaan). Laita räystäspellin päälle Kerabit Tiivistysliimaa kaistan leveydeltä ja liimaa kaista kiinni peltiin ja alustaan, ylösnostot seiniin. Tii-

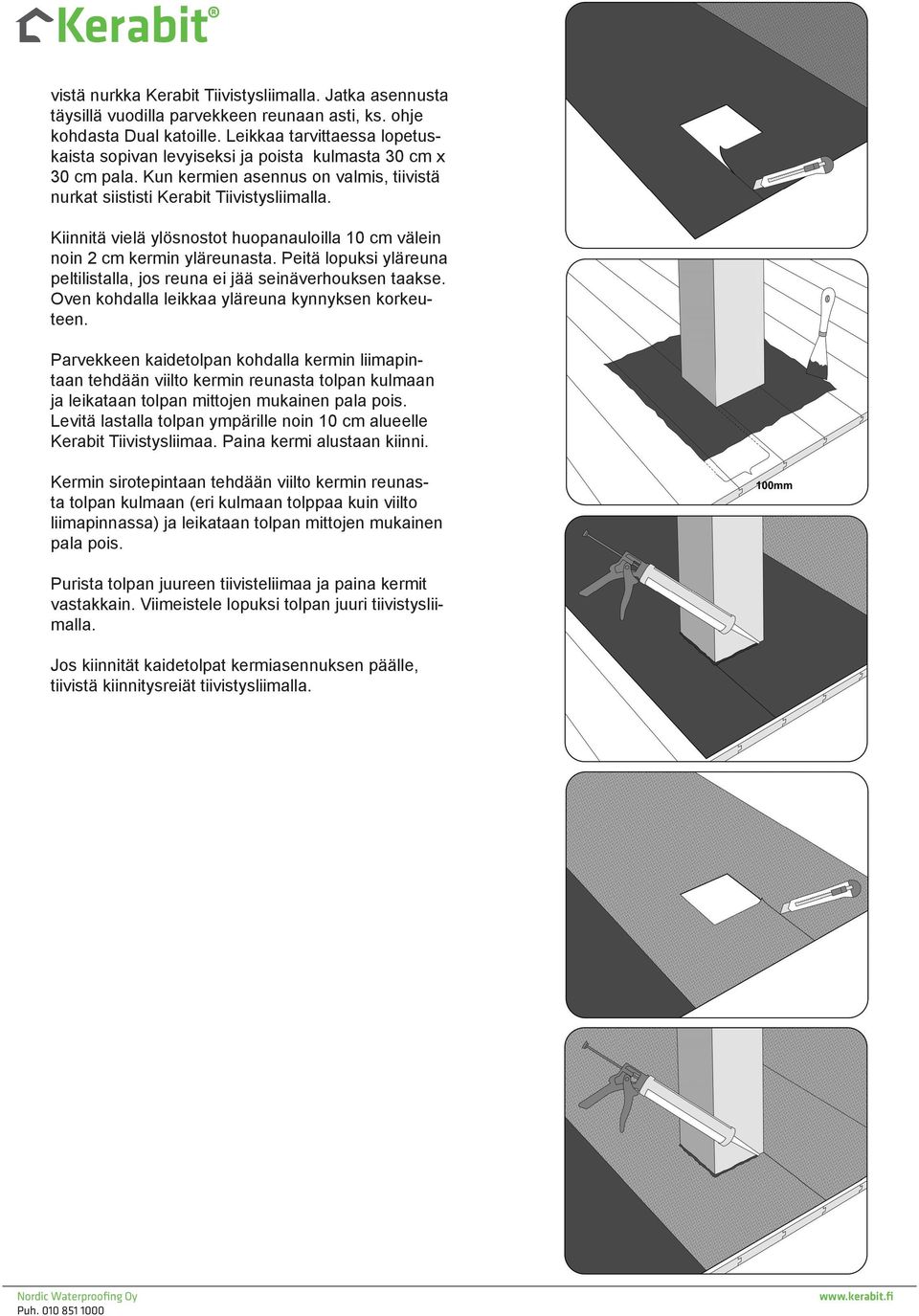

5 vistä nurkka Kerabit Tiivistysliimalla. Jatka asennusta täysillä vuodilla parvekkeen reunaan asti, ks. ohje kohdasta Dual katoille. Leikkaa tarvittaessa lopetuskaista sopivan levyiseksi ja poista kulmasta 30 cm x 30 cm pala. Kun kermien asennus on valmis, tiivistä nurkat siististi Kerabit Tiivistysliimalla. Kiinnitä vielä ylösnostot huopanauloilla 10 cm välein noin 2 cm kermin yläreunasta. Peitä lopuksi yläreuna peltilistalla, jos reuna ei jää seinäverhouksen taakse. Oven kohdalla leikkaa yläreuna kynnyksen korkeuteen. Parvekkeen kaidetolpan kohdalla kermin liimapintaan tehdään viilto kermin reunasta tolpan kulmaan ja leikataan tolpan mittojen mukainen pala pois. Levitä lastalla tolpan ympärille noin 10 cm alueelle Kerabit Tiivistysliimaa. Paina kermi alustaan kiinni. Kermin sirotepintaan tehdään viilto kermin reunasta tolpan kulmaan (eri kulmaan tolppaa kuin viilto liimapinnassa) ja leikataan tolpan mittojen mukainen pala pois. Purista tolpan juureen tiivisteliimaa ja paina kermit vastakkain. Viimeistele lopuksi tolpan juuri tiivistysliimalla. Jos kiinnität kaidetolpat kermiasennuksen päälle, tiivistä kiinnitysreiät tiivistysliimalla. Nordic Waterproofing Oy
