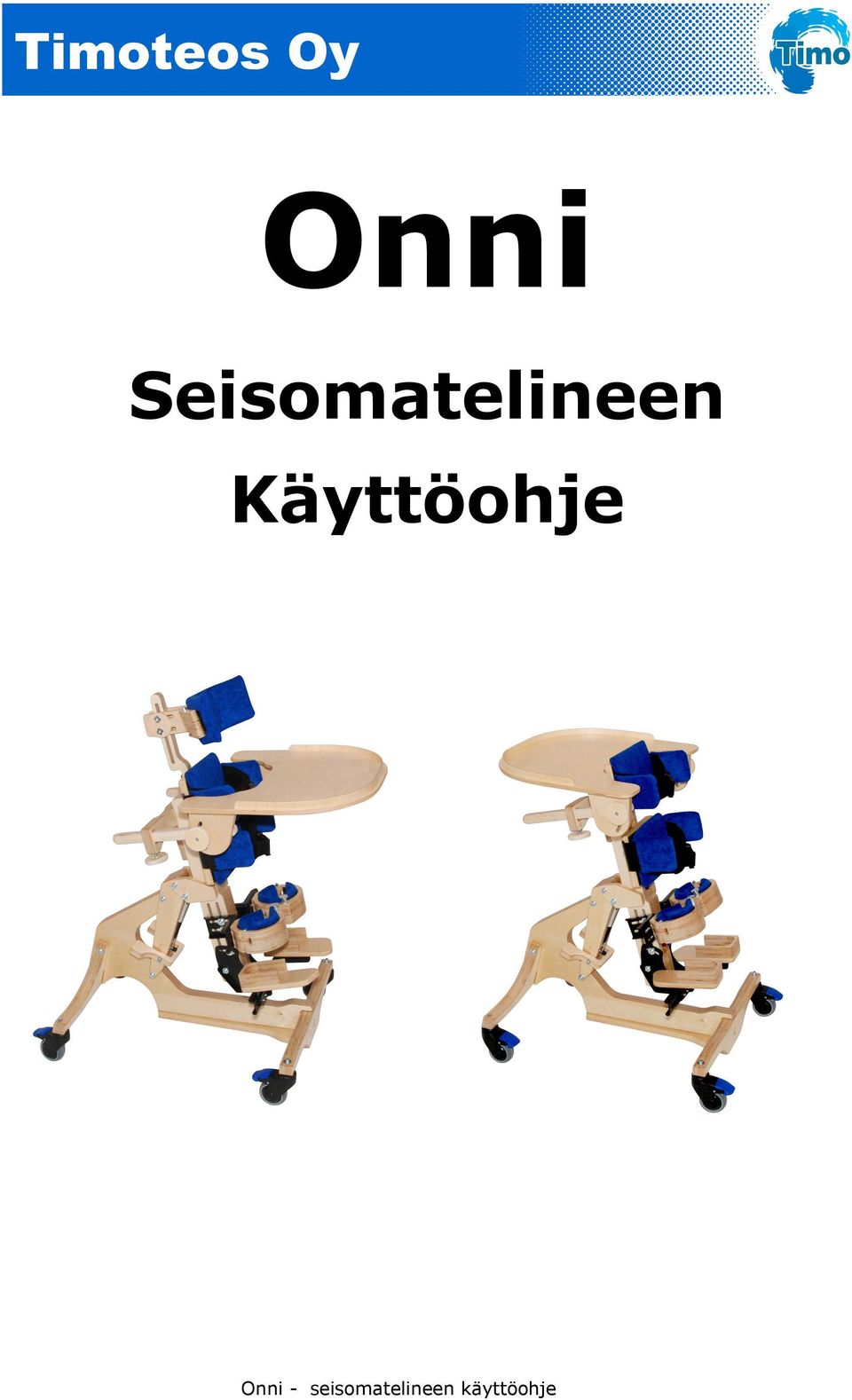

1 Onni Seisomatelineen Käyttöohje Onni - seisomatelineen käyttöohje

2 Sisällysluettelo Tuotteen kuvaus... 3 Perushuolto-ohje... 3 Tärkeää! Laatikon sisältö Alustan kokoonpano Rungon kiinnitys Selin- tai päinseisontaan asentaminen Käyttäjän mitoitus ja telineen säätö Käyttäjän asettaminen telineeseen Moottoriversion lisäohje Tekniset tiedot Tämä tuote on direktiivin 93/42/ETY sekä standardin EN mukainen. 2 Onni - seisomatelineen käyttöohje

3 Tuotteen kuvaus: Onni on erittäin tuettuun seisoma-asentoon säädettävä seisomateline jossa on 90 kaasujousitoiminen kallistus. Alustan 4 laadukasta pyörää tekevät tuotteen liikuteltavuudesta kevyttä ja ketterää. Toisistaan riippumattomat jalkojen säädöt mahdollistavat seisomisen hyvinkin vaativiin tarpeisiin. Telinettä voi käyttää sekä päin- että selinseisontaan ilman lisä- tai vaihto-osia. Perushuolto-ohjeet: Tarkista aina ennen käyttöä että kaikki kiinnitysruuvit ovat kunnolla kiinni. Puhdista puu- ja metalliosat miedolla pesuliuoksella kostutetulla liinalla. Älä käytä syövyttäviä tai hankaavia puhdistusaineita. Pehmusteet ovat kokonaisina konepestävät 40 C:ssa. Tärkeää! Lukitse aina kaikki 4 pyörää ennen käyttäjän asettamista telineeseen. Huolehdi myös siitä ettei telinettä käytetä viettävällä alustalla. Varmista että polvituet ja vartalovyöt ovat kunnolla kiinni ennen kuin kallistat käyttäjän vaakatasosta pystyyn. Käytä kallistusmekanismia varoen kun käyttäjä on telineessä. Nopeat liikkeet pysty- tai vaakatasoon voivat tuntua epämiellyttäviltä. Onni - seisomatelineen käyttöohje 3

4 1. Laatikon sisältö A. Alustan runko B. Etupyörien kannatin C. Takapyörien kannatin D. Pystyrunko koottuna E. Päätuki F. Pöytälevy HUOM! Avain löytyy pystyrungon keskiosasta, kallistuskorvaan kiinnitettynä. 2. Alustan kokoonpano 2.1 Työnnä etupyörien kannatin B kiinni alustan rungon etuosaan kuvan 2.1 osoittamalla tavalla ja kierrä ruuvi kiinni. Liu uta takapyörien kannatin sille tarkoitettuun uraan niin että kannattimen pinnassa oleva syvennys jää takapuolelle ja pyörät ovat kohtisuorassa lattiaan nähden. Kierrä ruuvi kiinni kuvan 2.3 mukaisesti. Vastakkaisella puolella on kiinteä mutteri, joten erillistä mutteria ei tarvita Onni - seisomatelineen käyttöohje

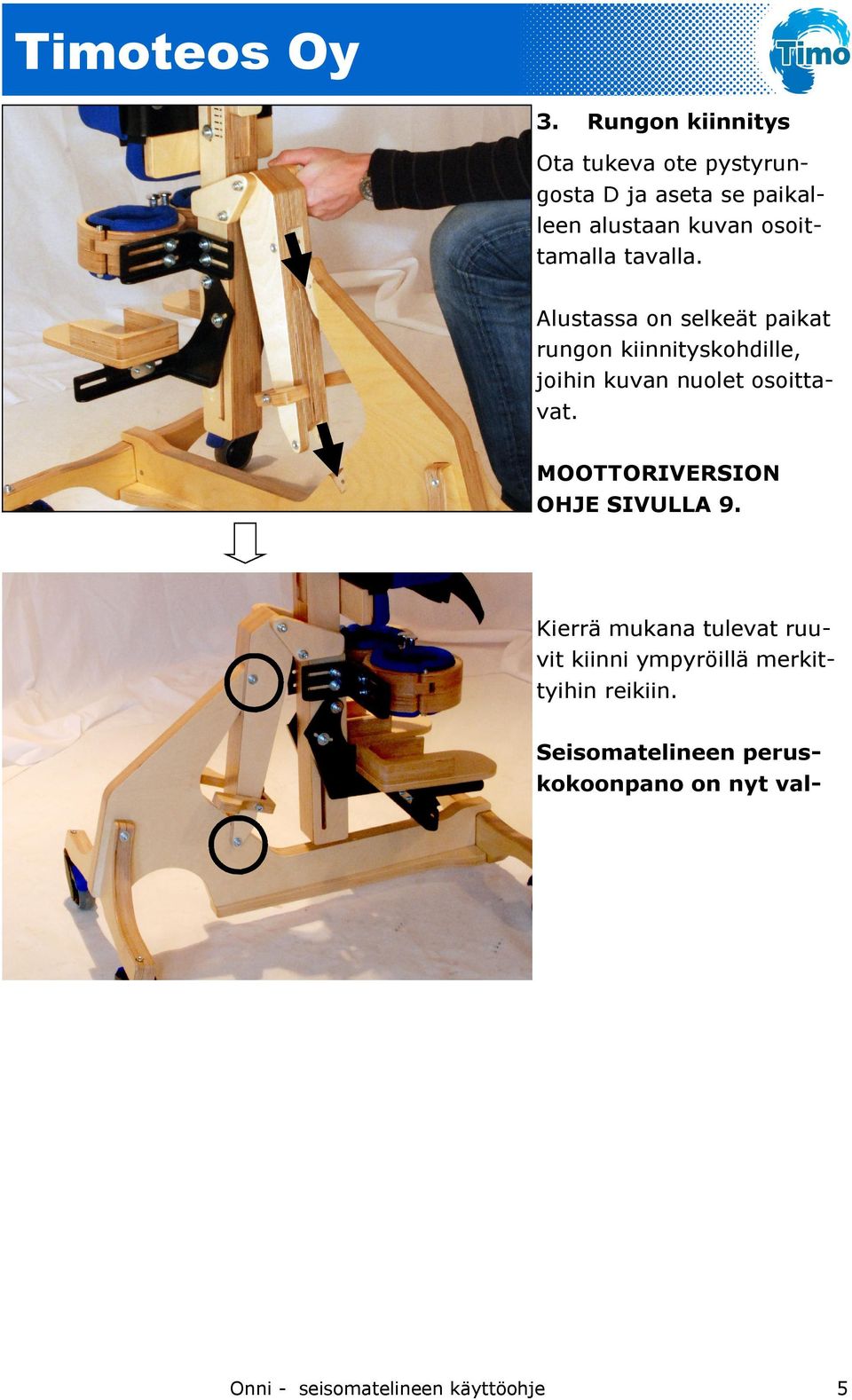

5 3. Rungon kiinnitys Ota tukeva ote pystyrungosta D ja aseta se paikalleen alustaan kuvan osoittamalla tavalla. Alustassa on selkeät paikat rungon kiinnityskohdille, joihin kuvan nuolet osoittavat. MOOTTORIVERSION OHJE SIVULLA 9. Kierrä mukana tulevat ruuvit kiinni ympyröillä merkittyihin reikiin. Seisomatelineen peruskokoonpano on nyt val- Onni - seisomatelineen käyttöohje 5

6 4. Selin tai päinseisontaan asentaminen 4.1 Päätuen kiinnitys/irrotus 4.1 Ylemmän vartalotyynyn takapuolella on yläreunassa kiinnitysreiät päätukea varten. Nosta ylätyynyä hieman ylöspäin ja laske tarvittaessa pöytäkannaketta, että voit esteettömästi kiertää päätuen kiinnitysruuvit kiinni tai auki Pöydän aisat Selinseisonnassa pöytälevyn aisojen tulee osoittaa ulospäin pöytälevyn alta ja päinseisonnassa ne ovat pöytälevyn alla. Irrota pöytälevyn korvassa oleva sormiruuvi ja käännä aisa ympäri niin että pöytälevyn korvan sisäpuolella oleva ruuvin kanta uppoaa aisassa olevaan reikään ja toinen reikä on säätöuran kohdalla. Kiinnitä sormiruuvilla Aseta pöytälevy paikoilleen ennen käyttäjää kuvan osoittamalla tavalla. 4.3 Jalkalaudat Jalkalaudat kantakouruineen on helppo kääntää ympäri haluttuun suuntaan avaamalla pohjassa olevaa kiinnitysruuvia Onni - seisomatelineen käyttöohje

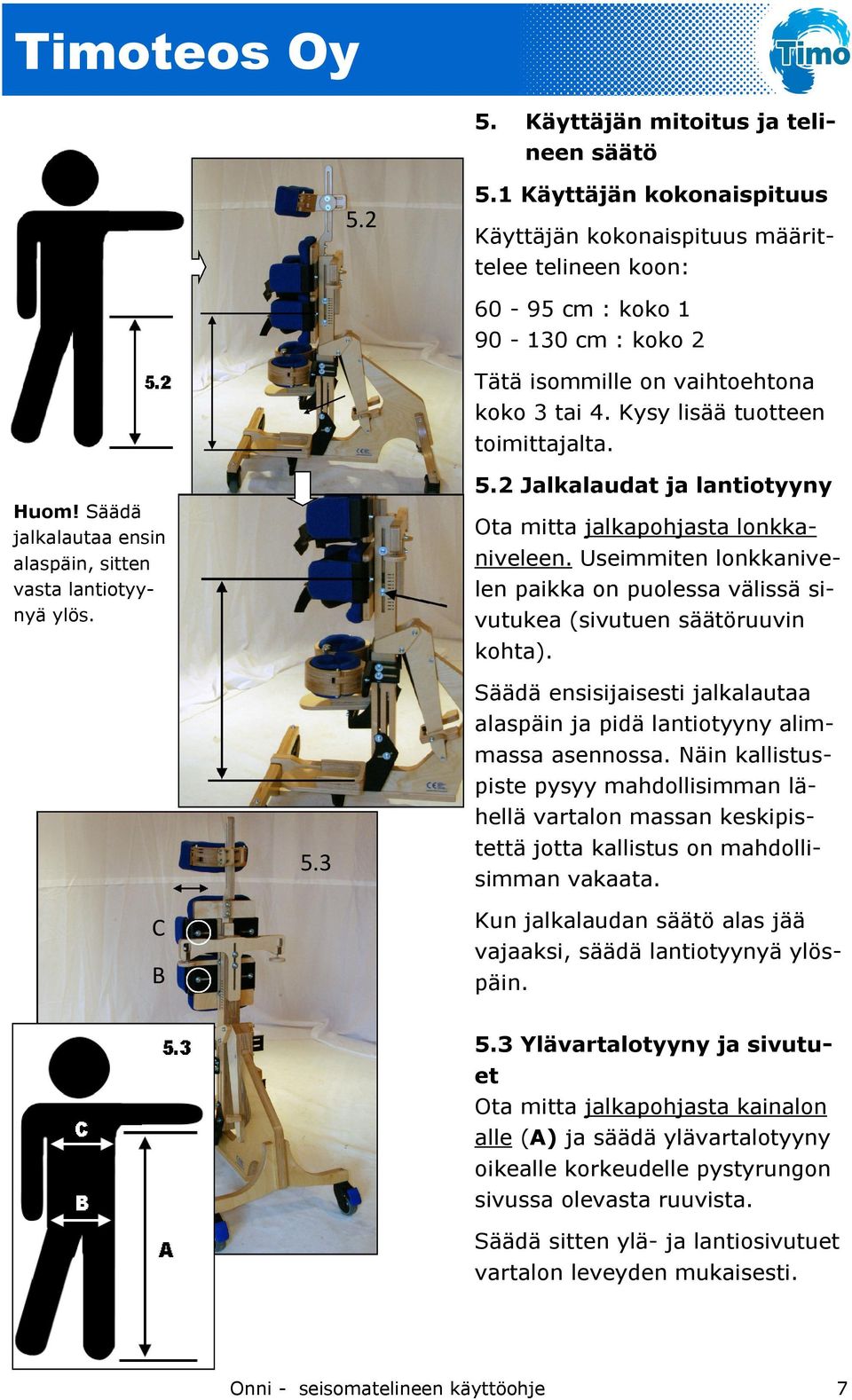

7 5. Käyttäjän mitoitus ja telineen säätö Käyttäjän kokonaispituus Käyttäjän kokonaispituus määrittelee telineen koon: cm : koko cm : koko 2 Tätä isommille on vaihtoehtona koko 3 tai 4. Kysy lisää tuotteen toimittajalta. Huom! Säädä jalkalautaa ensin alaspäin, sitten vasta lantiotyynyä ylös. 5.2 Jalkalaudat ja lantiotyyny Ota mitta jalkapohjasta lonkkaniveleen. Useimmiten lonkkanivelen paikka on puolessa välissä sivutukea (sivutuen säätöruuvin kohta). 5.3 Säädä ensisijaisesti jalkalautaa alaspäin ja pidä lantiotyyny alimmassa asennossa. Näin kallistuspiste pysyy mahdollisimman lähellä vartalon massan keskipistettä jotta kallistus on mahdollisimman vakaata. C B Kun jalkalaudan säätö alas jää vajaaksi, säädä lantiotyynyä ylöspäin. 5.3 Ylävartalotyyny ja sivutuet Ota mitta jalkapohjasta kainalon alle (A) ja säädä ylävartalotyyny oikealle korkeudelle pystyrungon sivussa olevasta ruuvista. Säädä sitten ylä- ja lantiosivutuet vartalon leveyden mukaisesti. Onni - seisomatelineen käyttöohje 7

8 5.4 Polvituet Ota mitta jalkapohjasta polvilumpion alareunaan ja säädä polvituen yläreuna sille etäisyydelle jalkalaudasta. Tarvittavat koukistus-, etäisyysja abduktiosäädöt tehdään käyttäjän ollessa telineessä ja telineen ollessa kallistettuna Käyttäjän asettaminen telineeseen 6.1 Lukitse kaikki neljä pyörää Paina jalalla kaasujousipoljinta ja kallista samaan aikaan käsillä teline lähes vaakatasoon. 6.3 Avaa vartalovyöt ja polvituet. Polvituen lukitustapin voi ulosvedettynä kääntää 90 astetta ja lukita näin auki-asentoon. 6.4 Nosta käyttäjä telineeseen ja kiinnitä ensimmäisenä lantiovyö. 6.5 Kiinnitä polvituet yksi kerrallaan. 6.6 Tee tarvittavat säädöt jalkalautojen ja polvitukien kulmiin ja etäisyyksiin. 6.7 Tarkista että polvituet, vartalovyöt ja kaikki säätöruuvit ovat kunnolla kiinni Paina jalalla kaasujousipoljinta ja nosta teline varovasti haluttuun kulmaan. 8 Onni - seisomatelineen käyttöohje

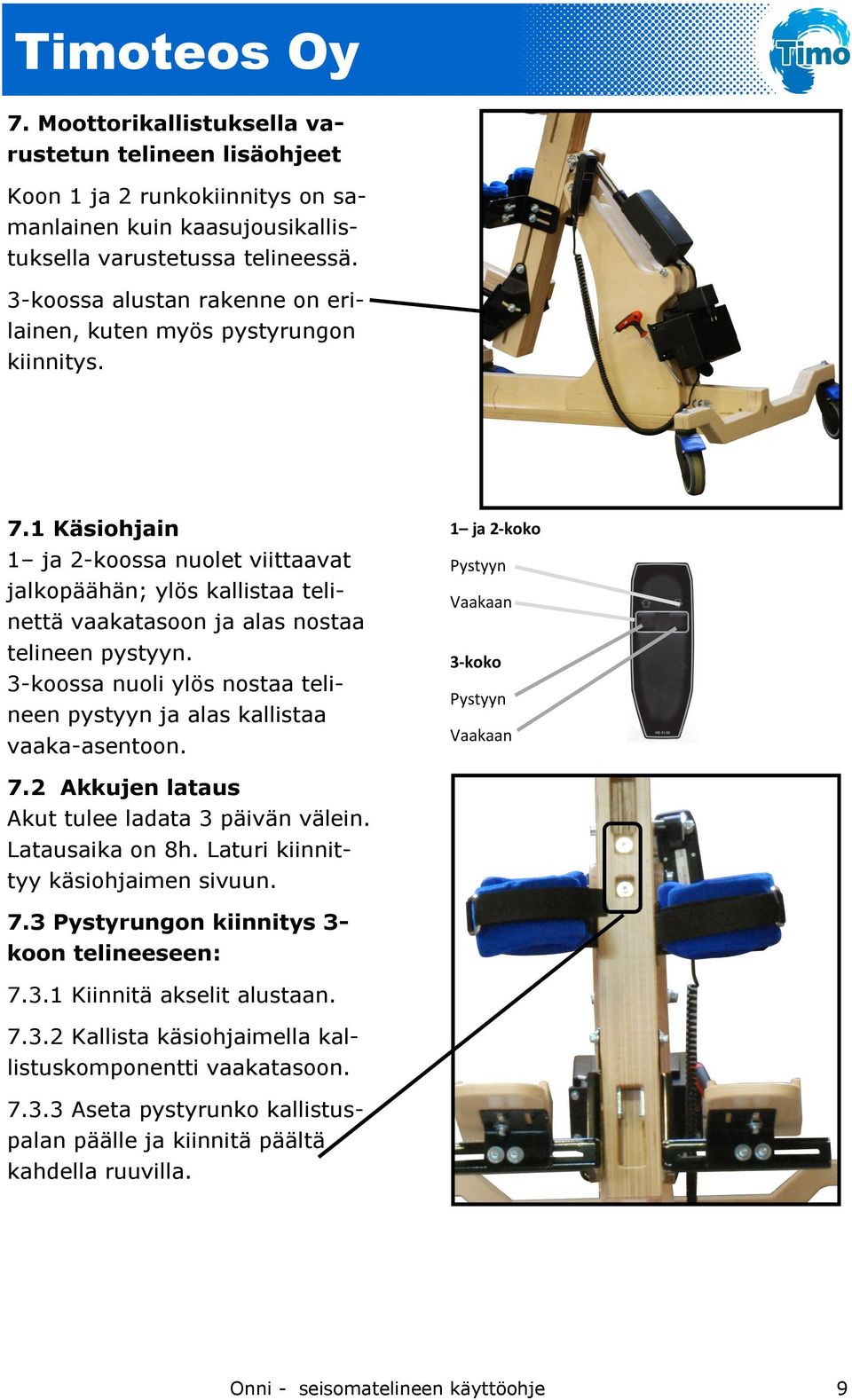

9 7. Moottorikallistuksella varustetun telineen lisäohjeet Koon 1 ja 2 runkokiinnitys on samanlainen kuin kaasujousikallistuksella varustetussa telineessä. 3-koossa alustan rakenne on erilainen, kuten myös pystyrungon kiinnitys. 7.1 Käsiohjain 1 ja 2-koossa nuolet viittaavat jalkopäähän; ylös kallistaa telinettä vaakatasoon ja alas nostaa telineen pystyyn. 3-koossa nuoli ylös nostaa telineen pystyyn ja alas kallistaa vaaka-asentoon. 1 ja 2-koko Pystyyn Vaakaan 3-koko Pystyyn Vaakaan 7.2 Akkujen lataus Akut tulee ladata 3 päivän välein. Latausaika on 8h. Laturi kiinnittyy käsiohjaimen sivuun. 7.3 Pystyrungon kiinnitys 3- koon telineeseen: Kiinnitä akselit alustaan Kallista käsiohjaimella kallistuskomponentti vaakatasoon Aseta pystyrunko kallistuspalan päälle ja kiinnitä päältä kahdella ruuvilla. Onni - seisomatelineen käyttöohje 9

10 Onni mi ataulukko 9210 (koko 1) 9220 (koko 2) 9230 (koko 3) 9240 (koko 4) A cm cm cm cm B cm cm cm cm C cm cm cm cm D cm cm cm cm E cm cm cm cm F cm cm cm cm G H 76 cm 87 cm 91 cm 78 cm * I 69,5 cm 79,5 cm 106 cm 110 cm J 58 cm 58 cm 71 cm 77 cm K selin/päin L 0-15 / M 0-23 / Painoraja 30 kg 40 kg 55 kg 75 kg 10 Onni - seisomatelineen käyttöohje
