Doka-järjestelmämuotti Framax Xlife

Transkriptio

1 10/2008 Ü Käyttäjätietoa FIN sennus- ja käyttöohje oka-järjestelmämuotti Framax Xlife Muottimestarit

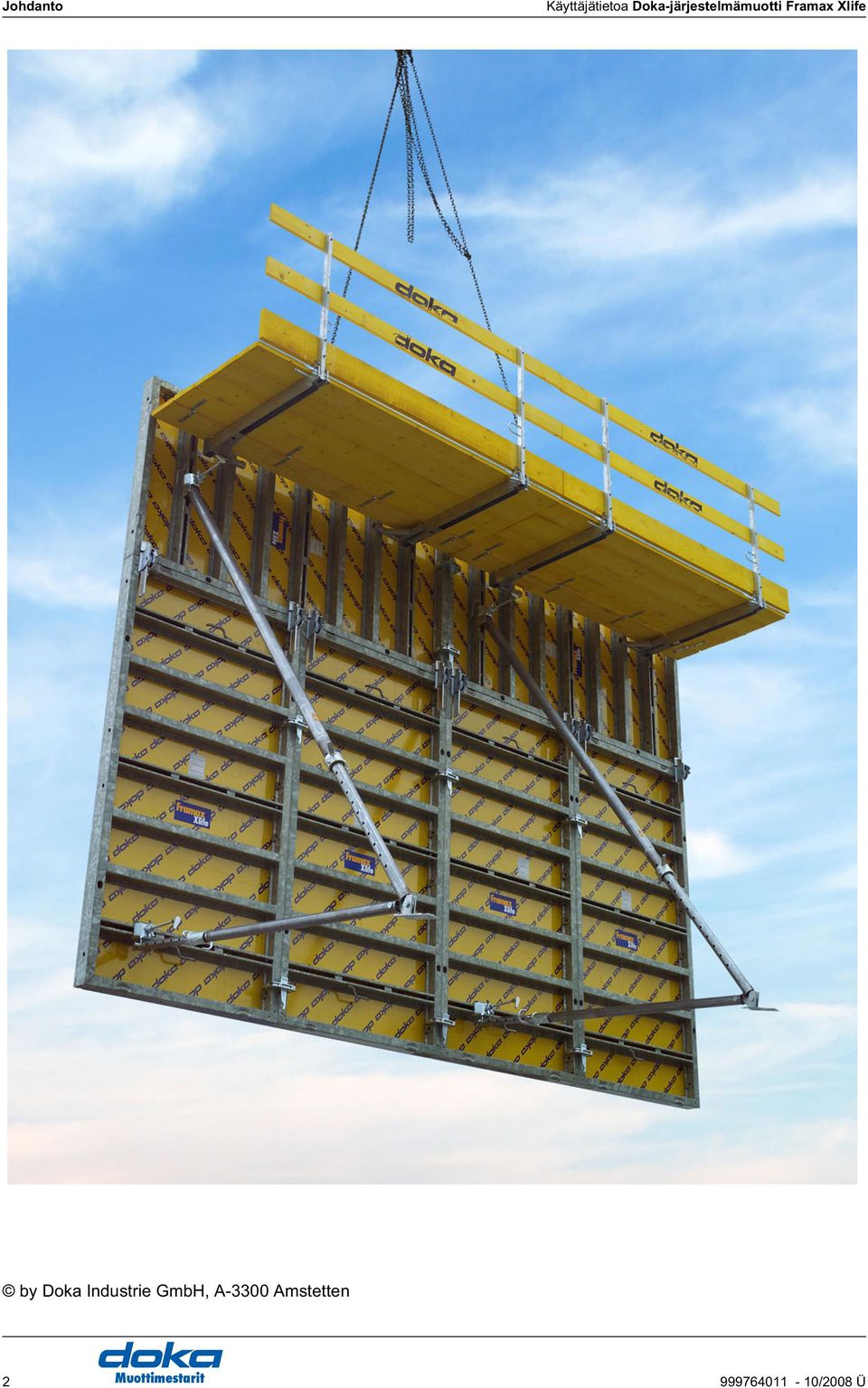

2 Johdanto Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Johdanto by oka Industrie GmbH, mstetten 2 Muottimestarit

3 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Johdanto Sisältö Sivu Johdanto... 2 Periaatteelliset turvallisuusohjeet... 4 urokoodit okalla... 6 Tuotteen kuvaus... 8 Seinämuotit... 9 Framax Xlife seinämuotti... 9 Huoneenkorkuisten muottien asennus- ja käyttöohje...10 Korkeiden muottien asennus- ja käyttöohjeet...13 Framax Xlife-muotin kuvaus...16 Mukautumiskykyinen järjestelmä...18 Mukautumiskykyinen...19 Muottiliitos...20 Muotin jäykistys...22 Muottien korotus...23 nkkurointijärjestelmä...32 Pituussovitus...35 Suorakulmat...38 Muottiliitos suuremmalla vetokuormituksella...42 Terävät ja tylpät kulmat...44 Kuilujen muotitus irrotussisäkulmalla Päädyt...49 Seinän liitokset, -paksuuserot ja -askelmat...52 Tuenta ja suoristus...54 etonointitasot...58 etonointitaso yksittäisistä konsoleista...62 etonointitason päätykaide / vastekaide...63 Nousujärjestelmä...64 Siirto nosturilla...68 Kuljetus, pinoaminen ja varastointi...70 Pilarimuotti...75 Pilarimuotin pystyttäminen oka-pilarimuotin työtaso 150/90cm sennus- ja käyttöohjeet nousujärjestelmään...82 Kaarimuotti...87 Kaarimuotin asentaminen...88 Muotin maksimileveyden määrittely...91 Muottijaon määrittämiseen...92 Pystytys ja suoristus / betonointitasot / siirto...93 Perustusmuotit...95 Perustusten muotitus...96 Yleistä...98 Framax Xlife yhdistettynä lu-framax Xlife yhdistettynä Framax Xlifeen Itsetiivistyvän betonin käyttö Puhdistus ja huolto Suunnitteluohjelma Tipos oka-palvelut Tuoteluettelo Muottimestarit 3

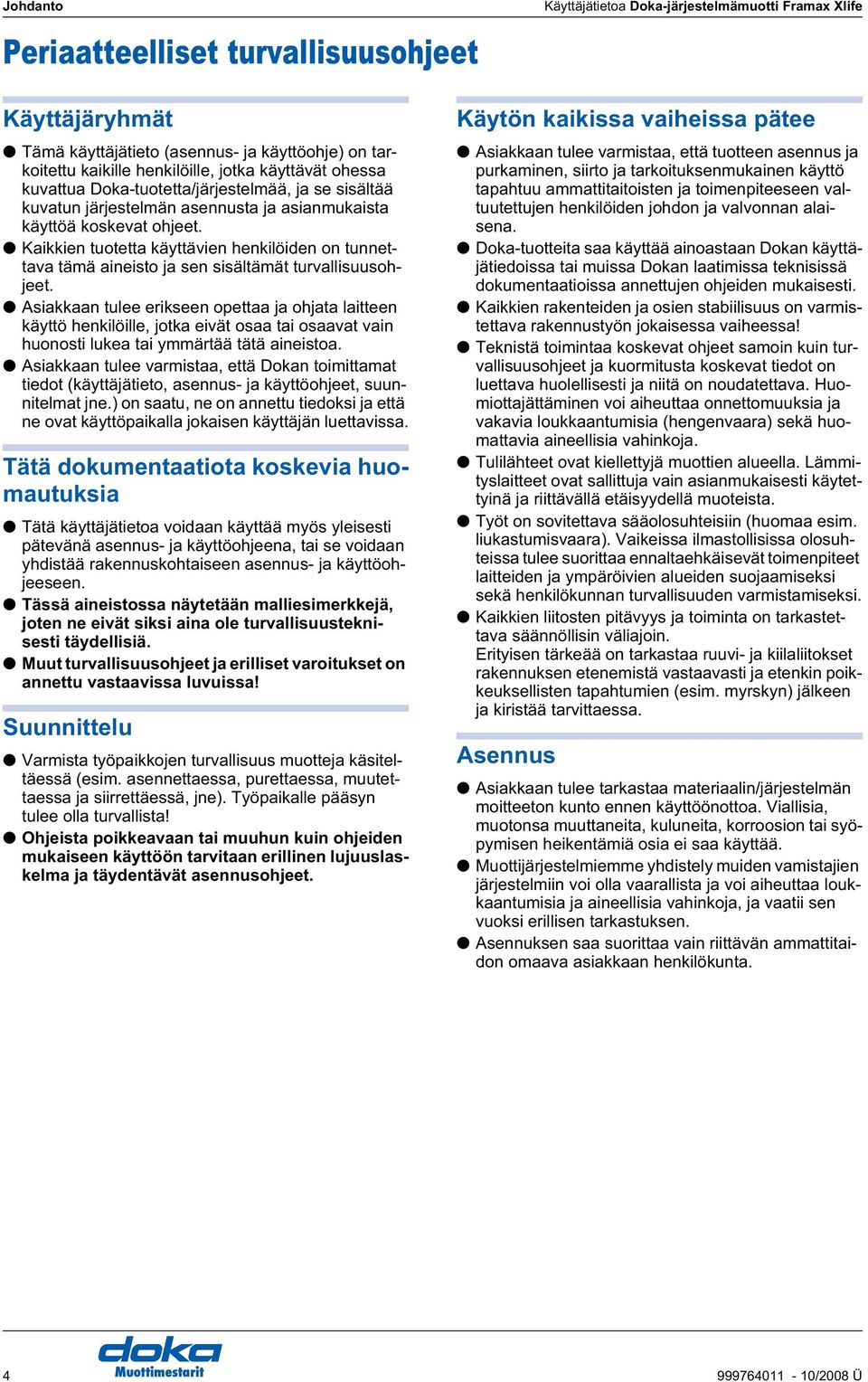

4 Johdanto Periaatteelliset turvallisuusohjeet Johdanto Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Käyttäjäryhmät Tämä käyttäjätieto (asennus- ja käyttöohje) on tarkoitettu kaikille henkilöille, jotka käyttävät ohessa kuvattua oka-tuotetta/järjestelmää, ja se sisältää kuvatun järjestelmän asennusta ja asianmukaista käyttöä koskevat ohjeet. Kaikkien tuotetta käyttävien henkilöiden on tunnettava tämä aineisto ja sen sisältämät turvallisuusohjeet. siakkaan tulee erikseen opettaa ja ohjata laitteen käyttö henkilöille, jotka eivät osaa tai osaavat vain huonosti lukea tai ymmärtää tätä aineistoa. siakkaan tulee varmistaa, että okan toimittamat tiedot (käyttäjätieto, asennus- ja käyttöohjeet, suunnitelmat jne.) on saatu, ne on annettu tiedoksi ja että ne ovat käyttöpaikalla jokaisen käyttäjän luettavissa. Tätä dokumentaatiota koskevia huomautuksia Tätä käyttäjätietoa voidaan käyttää myös yleisesti pätevänä asennus- ja käyttöohjeena, tai se voidaan yhdistää rakennuskohtaiseen asennus- ja käyttöohjeeseen. Tässä aineistossa näytetään malliesimerkkejä, joten ne eivät siksi aina ole turvallisuusteknisesti täydellisiä. Muut turvallisuusohjeet ja erilliset varoitukset on annettu vastaavissa luvuissa! Suunnittelu Varmista työpaikkojen turvallisuus muotteja käsiteltäessä (esim. asennettaessa, purettaessa, muutettaessa ja siirrettäessä, jne). Työpaikalle pääsyn tulee olla turvallista! Ohjeista poikkeavaan tai muuhun kuin ohjeiden mukaiseen käyttöön tarvitaan erillinen lujuuslaskelma ja täydentävät asennusohjeet. Käytön kaikissa vaiheissa pätee siakkaan tulee varmistaa, että tuotteen asennus ja purkaminen, siirto ja tarkoituksenmukainen käyttö tapahtuu ammattitaitoisten ja toimenpiteeseen valtuutettujen henkilöiden johdon ja valvonnan alaisena. oka-tuotteita saa käyttää ainoastaan okan käyttäjätiedoissa tai muissa okan laatimissa teknisissä dokumentaatioissa annettujen ohjeiden mukaisesti. Kaikkien rakenteiden ja osien stabiilisuus on varmistettava rakennustyön jokaisessa vaiheessa! Teknistä toimintaa koskevat ohjeet samoin kuin turvallisuusohjeet ja kuormitusta koskevat tiedot on luettava huolellisesti ja niitä on noudatettava. Huomiottajättäminen voi aiheuttaa onnettomuuksia ja vakavia loukkaantumisia (hengenvaara) sekä huomattavia aineellisia vahinkoja. Tulilähteet ovat kiellettyjä muottien alueella. Lämmityslaitteet ovat sallittuja vain asianmukaisesti käytettyinä ja riittävällä etäisyydellä muoteista. Työt on sovitettava sääolosuhteisiin (huomaa esim. liukastumisvaara). Vaikeissa ilmastollisissa olosuhteissa tulee suorittaa ennaltaehkäisevät toimenpiteet laitteiden ja ympäröivien alueiden suojaamiseksi sekä henkilökunnan turvallisuuden varmistamiseksi. Kaikkien liitosten pitävyys ja toiminta on tarkastettava säännöllisin väliajoin. rityisen tärkeää on tarkastaa ruuvi- ja kiilaliitokset rakennuksen etenemistä vastaavasti ja etenkin poikkeuksellisten tapahtumien (esim. myrskyn) jälkeen ja kiristää tarvittaessa. sennus siakkaan tulee tarkastaa materiaalin/järjestelmän moitteeton kunto ennen käyttöönottoa. Viallisia, muotonsa muuttaneita, kuluneita, korroosion tai syöpymisen heikentämiä osia ei saa käyttää. Muottijärjestelmiemme yhdistely muiden vamistajien järjestelmiin voi olla vaarallista ja voi aiheuttaa loukkaantumisia ja aineellisia vahinkoja, ja vaatii sen vuoksi erillisen tarkastuksen. sennuksen saa suorittaa vain riittävän ammattitaidon omaava asiakkaan henkilökunta. 4 Muottimestarit

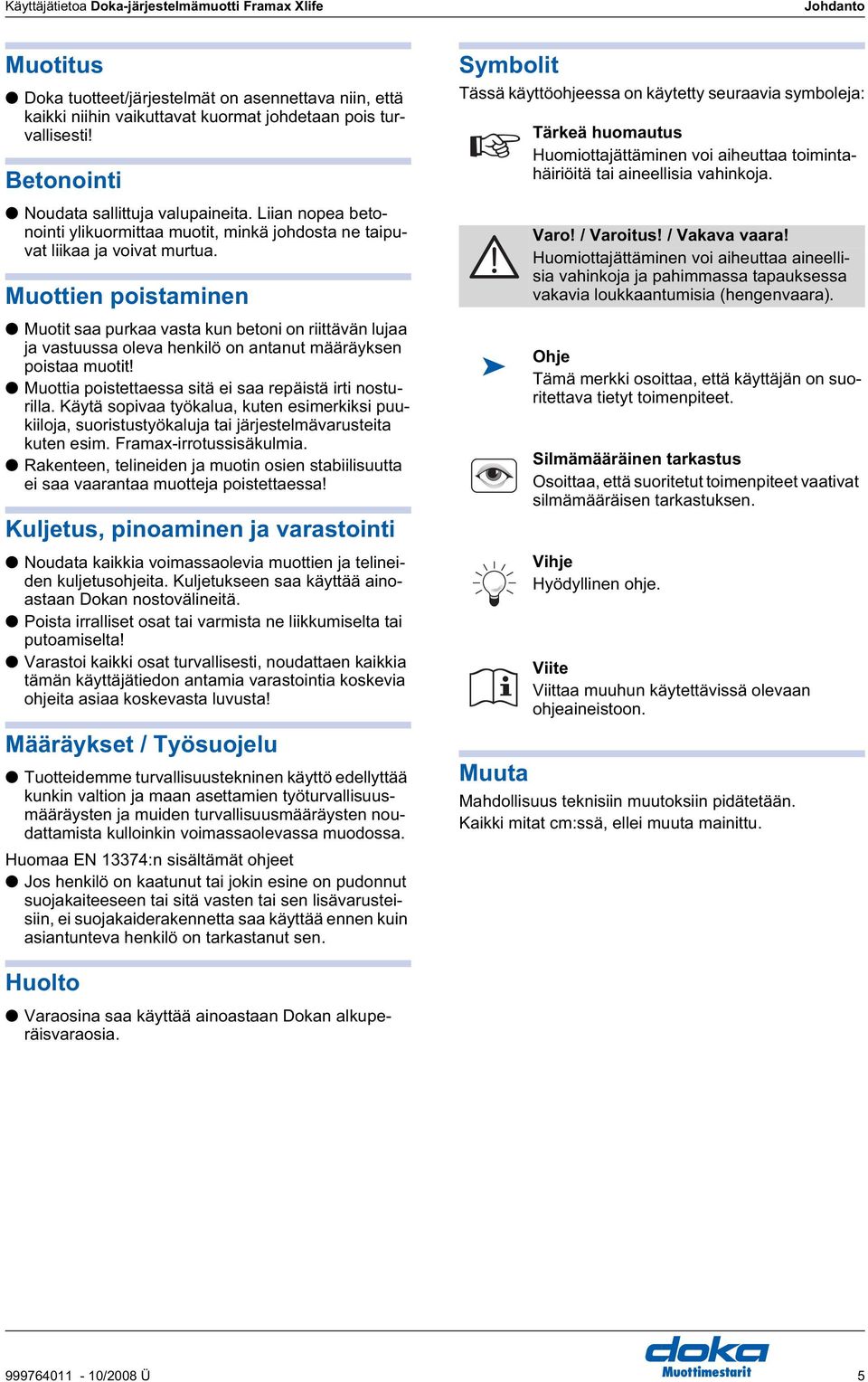

5 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Johdanto Muotitus oka tuotteet/järjestelmät on asennettava niin, että kaikki niihin vaikuttavat kuormat johdetaan pois turvallisesti! etonointi Noudata sallittuja valupaineita. Liian nopea betonointi ylikuormittaa muotit, minkä johdosta ne taipuvat liikaa ja voivat murtua. Muottien poistaminen Muotit saa purkaa vasta kun betoni on riittävän lujaa ja vastuussa oleva henkilö on antanut määräyksen poistaa muotit! Muottia poistettaessa sitä ei saa repäistä irti nosturilla. Käytä sopivaa työkalua, kuten esimerkiksi puukiiloja, suoristustyökaluja tai järjestelmävarusteita kuten esim. Framax-irrotussisäkulmia. Rakenteen, telineiden ja muotin osien stabiilisuutta ei saa vaarantaa muotteja poistettaessa! Kuljetus, pinoaminen ja varastointi Noudata kaikkia voimassaolevia muottien ja telineiden kuljetusohjeita. Kuljetukseen saa käyttää ainoastaan okan nostovälineitä. Poista irralliset osat tai varmista ne liikkumiselta tai putoamiselta! Varastoi kaikki osat turvallisesti, noudattaen kaikkia tämän käyttäjätiedon antamia varastointia koskevia ohjeita asiaa koskevasta luvusta! Määräykset / Työsuojelu Tuotteidemme turvallisuustekninen käyttö edellyttää kunkin valtion ja maan asettamien työturvallisuusmääräysten ja muiden turvallisuusmääräysten noudattamista kulloinkin voimassaolevassa muodossa. Huomaa N 13374:n sisältämät ohjeet Jos henkilö on kaatunut tai jokin esine on pudonnut suojakaiteeseen tai sitä vasten tai sen lisävarusteisiin, ei suojakaiderakennetta saa käyttää ennen kuin asiantunteva henkilö on tarkastanut sen. Symbolit Tässä käyttöohjeessa on käytetty seuraavia symboleja: Muuta Tärkeä huomautus Huomiottajättäminen voi aiheuttaa toimintahäiriöitä tai aineellisia vahinkoja. Varo! / Varoitus! / Vakava vaara! Huomiottajättäminen voi aiheuttaa aineellisia vahinkoja ja pahimmassa tapauksessa vakavia loukkaantumisia (hengenvaara). Ohje Tämä merkki osoittaa, että käyttäjän on suoritettava tietyt toimenpiteet. Silmämääräinen tarkastus Osoittaa, että suoritetut toimenpiteet vaativat silmämääräisen tarkastuksen. Vihje Hyödyllinen ohje. Viite Viittaa muuhun käytettävissä olevaan ohjeaineistoon. Mahdollisuus teknisiin muutoksiin pidätetään. Kaikki mitat cm:ssä, ellei muuta mainittu. Huolto Varaosina saa käyttää ainoastaan okan alkuperäisvaraosia. Muottimestarit 5

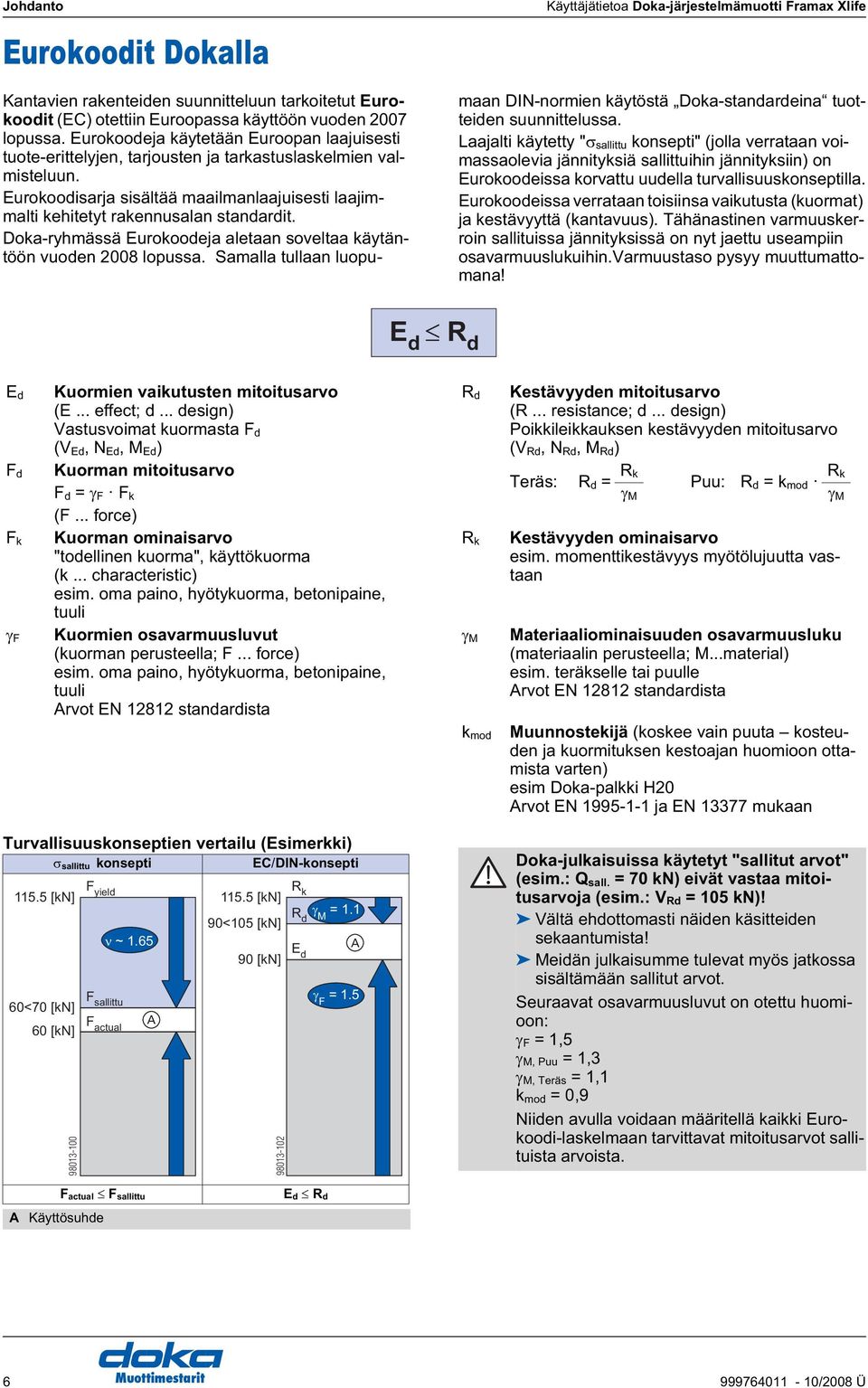

6 Johdanto urokoodit okalla Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kantavien rakenteiden suunnitteluun tarkoitetut urokoodit () otettiin uroopassa käyttöön vuoden 2007 lopussa. urokoodeja käytetään uroopan laajuisesti tuote-erittelyjen, tarjousten ja tarkastuslaskelmien valmisteluun. urokoodisarja sisältää maailmanlaajuisesti laajimmalti kehitetyt rakennusalan standardit. oka-ryhmässä urokoodeja aletaan soveltaa käytäntöön vuoden 2008 lopussa. Samalla tullaan luopumaan IN-normien käytöstä oka-standardeina tuotteiden suunnittelussa. Laajalti käytetty " sallittu konsepti" (jolla verrataan voimassaolevia jännityksiä sallittuihin jännityksiin) on urokoodeissa korvattu uudella turvallisuuskonseptilla. urokoodeissa verrataan toisiinsa vaikutusta (kuormat) ja kestävyyttä (kantavuus). Tähänastinen varmuuskerroin sallituissa jännityksissä on nyt jaettu useampiin osavarmuuslukuihin.varmuustaso pysyy muuttumattomana! d R d d F d F k F Kuormien vaikutusten mitoitusarvo (... effect; d... design) Vastusvoimat kuormasta F d (V d, N d, M d ) Kuorman mitoitusarvo R d Kestävyyden mitoitusarvo (R... resistance; d... design) Poikkileikkauksen kestävyyden mitoitusarvo (V Rd, N Rd, M Rd ) Teräs: R d = R k Puu: R d = k mod Rk F d = F F k M M (F... force) Kuorman ominaisarvo R k Kestävyyden ominaisarvo "todellinen kuorma", käyttökuorma esim. momenttikestävyys myötölujuutta vastaan (k... characteristic) esim. oma paino, hyötykuorma, betonipaine, tuuli Kuormien osavarmuusluvut (kuorman perusteella; F... force) esim. oma paino, hyötykuorma, betonipaine, tuuli rvot N standardista M k mod Materiaaliominaisuuden osavarmuusluku (materiaalin perusteella; M...material) esim. teräkselle tai puulle rvot N standardista Muunnostekijä (koskee vain puuta kosteuden ja kuormituksen kestoajan huomioon ottamista varten) esim oka-palkki H20 rvot N ja N mukaan Turvallisuuskonseptien vertailu (simerkki) sallittu konsepti /IN-konsepti [kn] 60<70 [kn] 60 [kn] F yield ~ 1.65 F sallittu F actual R [kn] k R 90<105 [kn] d M = [kn] d F = oka-julkaisuissa käytetyt "sallitut arvot" (esim.: Q sall. = 70 kn) eivät vastaa mitoitusarvoja (esim.: V Rd = 105 kn)! Vältä ehdottomasti näiden käsitteiden sekaantumista! Meidän julkaisumme tulevat myös jatkossa sisältämään sallitut arvot. Seuraavat osavarmuusluvut on otettu huomioon: F = 1,5 M, Puu = 1,3 M, Teräs = 1,1 k mod = 0,9 Niiden avulla voidaan määritellä kaikki urokoodi-laskelmaan tarvittavat mitoitusarvot sallituista arvoista. F actual F sallittu Käyttösuhde d R d 6 Muottimestarit

7 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Muistiinpanoja Johdanto Muottimestarit 7

8 Johdanto Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Tuotteen kuvaus Framax Xlife - Uudet mittasuhteet asettava muottijärjestelmä oka-järjestelmämuotti Framax Xlife on täydellinen järjestelmä sisältäen tehokkaat turvallisuus- ja työtasovarusteet, joiden avulla erityisesti suurten pintojen muotitus käy nopeasti ja taloudellisesti. Yhtenäinen 15-cm asteikko syntyy jo muutamalla muotilla. Viidestä muottileveydestä ja kolmesta korkeudesta ja yhdestä suurmuotista koostuu helposti muunneltava järjestelmä liitos- ja lisävarusteineen. Xlife-levyn innovatiivinen muovipinta takaa nopean muottikierron ja parhaan betonointituloksen. Framax Xlifen käyttökohteet: suuret seinäpinnat pilarit kaarimuotit perustukset Käytännölliset lisävarusteet helpottavat työntekoa rakennuksella ja tekevät kalliit improvisoinnit tarpeettomiksi. Framax Xlife on täysin yhteensopiva okan lu-framax Xlife järjestelmämuottien kanssa. Myös samat liitososat ja lisävarusteet sopivat molempiin muotteihin. Framax Xlife soveltuu suurten pintojen muotitukseen nosturilla ja muotitusta voidaan jatkaa lu-framax Xlife muoteilla käsin, ilman nosturin apua. Käyttöalueet Suuret seinäpinnat Pilarit Kaarimuotit Perustukset Muottimestarit

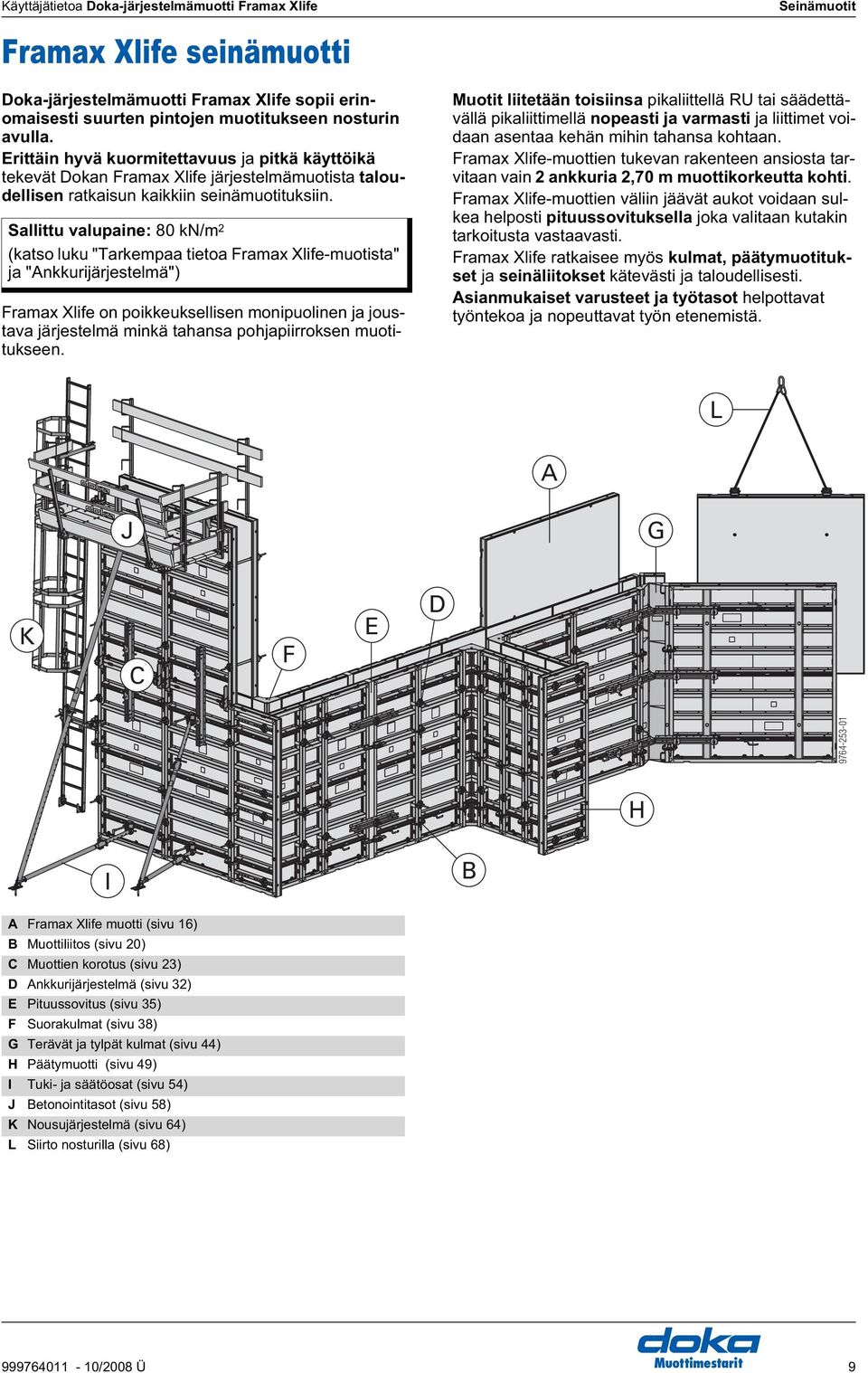

9 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Framax Xlife seinämuotti Seinämuotit oka-järjestelmämuotti Framax Xlife sopii erinomaisesti suurten pintojen muotitukseen nosturin avulla. rittäin hyvä kuormitettavuus ja pitkä käyttöikä tekevät okan Framax Xlife järjestelmämuotista taloudellisen ratkaisun kaikkiin seinämuotituksiin. Sallittu valupaine: 80 kn/m 2 (katso luku "Tarkempaa tietoa Framax Xlife-muotista" ja "nkkurijärjestelmä") Framax Xlife on poikkeuksellisen monipuolinen ja joustava järjestelmä minkä tahansa pohjapiirroksen muotitukseen. Muotit liitetään toisiinsa pikaliittellä RU tai säädettävällä pikaliittimellä nopeasti ja varmasti ja liittimet voidaan asentaa kehän mihin tahansa kohtaan. Framax Xlife-muottien tukevan rakenteen ansiosta tarvitaan vain 2 ankkuria 2,70 m muottikorkeutta kohti. Framax Xlife-muottien väliin jäävät aukot voidaan sulkea helposti pituussovituksella joka valitaan kutakin tarkoitusta vastaavasti. Framax Xlife ratkaisee myös kulmat, päätymuotitukset ja seinäliitokset kätevästi ja taloudellisesti. sianmukaiset varusteet ja työtasot helpottavat työntekoa ja nopeuttavat työn etenemistä. L J G K F H I Framax Xlife muotti (sivu 16) Muottiliitos (sivu 20) Muottien korotus (sivu 23) nkkurijärjestelmä (sivu 32) Pituussovitus (sivu 35) F Suorakulmat (sivu 38) G Terävät ja tylpät kulmat (sivu 44) H Päätymuotti (sivu 49) I Tuki- ja säätöosat (sivu 54) J etonointitasot (sivu 58) K Nousujärjestelmä (sivu 64) L Siirto nosturilla (sivu 68) Muottimestarit 9

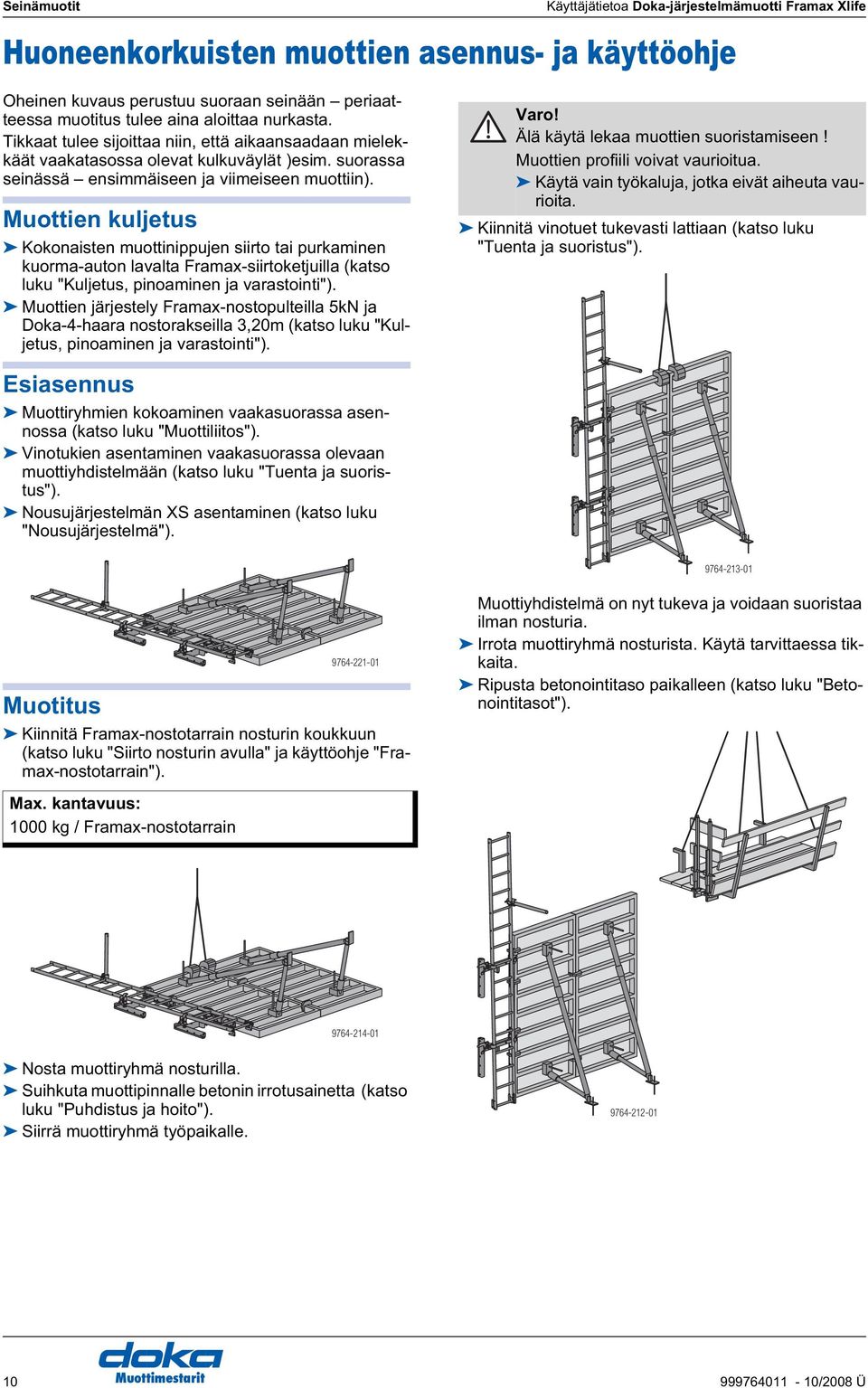

10 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Huoneenkorkuisten muottien asennus- ja käyttöohje Oheinen kuvaus perustuu suoraan seinään periaatteessa muotitus tulee aina aloittaa nurkasta. Tikkaat tulee sijoittaa niin, että aikaansaadaan mielekkäät vaakatasossa olevat kulkuväylät )esim. suorassa seinässä ensimmäiseen ja viimeiseen muottiin). Muottien kuljetus Kokonaisten muottinippujen siirto tai purkaminen kuorma-auton lavalta Framax-siirtoketjuilla (katso luku "Kuljetus, pinoaminen ja varastointi"). Muottien järjestely Framax-nostopulteilla 5kN ja oka-4-haara nostorakseilla 3,20m (katso luku "Kuljetus, pinoaminen ja varastointi"). Varo! Älä käytä lekaa muottien suoristamiseen! Muottien profiili voivat vaurioitua. Käytä vain työkaluja, jotka eivät aiheuta vaurioita. Kiinnitä vinotuet tukevasti lattiaan (katso luku "Tuenta ja suoristus"). siasennus Muottiryhmien kokoaminen vaakasuorassa asennossa (katso luku "Muottiliitos"). Vinotukien asentaminen vaakasuorassa olevaan muottiyhdistelmään (katso luku "Tuenta ja suoristus"). Nousujärjestelmän XS asentaminen (katso luku "Nousujärjestelmä") Muotitus Kiinnitä Framax-nostotarrain nosturin koukkuun (katso luku "Siirto nosturin avulla" ja käyttöohje "Framax-nostotarrain"). Muottiyhdistelmä on nyt tukeva ja voidaan suoristaa ilman nosturia. Irrota muottiryhmä nosturista. Käytä tarvittaessa tikkaita. Ripusta betonointitaso paikalleen (katso luku "etonointitasot"). Max. kantavuus: 1000 kg / Framax-nostotarrain Nosta muottiryhmä nosturilla. Suihkuta muottipinnalle betonin irrotusainetta (katso luku "Puhdistus ja hoito"). Siirrä muottiryhmä työpaikalle Muottimestarit

11 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Varoitus! Muotissa ei ole vastakaidetta. Hengenvaarallinen putoamisvaara. Käytä henkilökohtaisia suojavarusteita putoamisen estämiseksi tai asenna vastakaide jo muottiyhdistelmää esiasennettaessa sen ollessa vielä vaakaasennossa. Irrota betonointitaso nosturista. seta muut muottiryhmät samalla tavoin toinen toisensa perään ja kiinnitä toisiinsa (katso luku "Muottiliitos") Siirrä vastamuotti nosturilla käyttöpaikalle. Seinämuotit senna ankkuritangot (katso luku "nkkurointijärjestelmä") Kiinnitä päätykaide paikoilleen (katso luku "etonointitasot"). Vastamuotin asettaminen Raudoituksen asentamisen jälkeen muotti voidaan sulkea. senna vastamuotin kaide paikoilleen (katso luku "etonointitasot"). Suihkuta muottipinnalle betonin irrotusainetta (katso luku "Puhdistus ja hoito"). nnen nosturin irrottamista: Varmista, että riittävästi ankkuritankoja on asennettu paikoilleen ennekuin irrotat vastamuotin nostotarraimista ettei kaatumisvaaraa enää ole. Irrota muottiyhdistelmä nosturista (käytä nostotarrainta mahdollisuuksien mukaan vastapäiseltä betonointitasolta). seta muut muottiryhmät samalla tavoin toinen toisensa perään ja kiinnitä toisiinsa (katso luku "Muottiliitos") etonointi Noudata betonoinnin nousunopeutta. Katso myös lukua "Valupaine pystysuorissa muoteissa IN 18218" oka mitoitusohjeista. Sallittu valupaine: 80 kn/m 2 (katso luku "Framax Xlife-muotin yksityiskohtaiset tiedot" ja "nkkurointijärjestelmä") Huomaa IN 4235 osa 2 betonin tiivistäminen täryttämällä. Vala betoni. Muottimestarit 11

12 Seinämuotit Tärytä tärysauvalla vaatimusten mukaisesti Muottien poistaminen Noudata vaadittuja muotin purkulujuuksia. Irrota ja varmista irralliset muotin ja työtason osat. Kiinnitä vastamuotin muottiyhdistelmä nosturiin (käytä nostotarrainta mahdollisuuksien mukaan vastapäiseltä betonointitasolta). Irrota ankkuri ja avaa kiinnitykset viereisiin muotteihin. Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Varoitus! Muotti on kiinni betonissa. Muottia ei saa repäistä irti nosturilla! Nosturin ylikuormittumisen vaara. Käytä sopivaa työkalua, kuten esimerkiksi puukiiloja tai suoristustyökaluja muottien irrottamiseen. Nosta muottiyhdistelmä pois ja siirrä seuraavaan käyttöpaikkaan. Jos muottiyhdistelmä siirretään väliaikaisvarastoon, varmista että se ei pääse kaatumaan (katso luku "Tuenta ja suoristus") Vain yhden vinotuen sisältävät muottiyhdistelmät tulee varastoida vaakasuorassa asennossa. Puhdista betonijäämät muottien pinnalta (katso luku "Puhdistus ja hoito"). Muottiyhdistelmät vinotuella ja betonointitasolla Kiinnitä muottiyhdistelmä nosturiin irrota vinotukien ankkurointi lattiasta vasta sen jälkeen Nosturilla siirron nopeuttamista varten voidaan suuri osa ankkureista irrottaa jo aikaisemmin. Varoitus! Jäljelle tulee jäädä vähintään niin monta ankkuria siirtoyksikköä kohti, että kaatumisvaaraa ei enää ole. 12 Muottimestarit

13 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Korkeiden muottien asennus- ja käyttöohjeet Oheinen kuvaus perustuu suoraan seinään periaatteessa muotitus tulee aina aloittaa nurkasta. Tikkaat tulee sijoittaa niin, että aikaansaadaan mielekkäät vaakatasossa olevat kulkuväylät )esim. suorassa seinässä ensimmäiseen ja viimeiseen muottiin). Muottien kuljetus Kokonaisten muottinippujen siirto tai purkaminen kuorma-auton lavalta Framax-siirtoketjuilla (katso luku "Kuljetus, pinoaminen ja varastointi"). Muottien järjestely Framax-nostopulteilla 5kN ja oka-4-haara nostorakseilla 3,20m (katso luku "Kuljetus, pinoaminen ja varastointi"). siasennus Muottiryhmien kokoaminen vaakasuorassa asennossa (katso luku "Muottiliitos"). senna työtasot, tikkaat ja vinotuet vaaka-asennossa olevaan muottiyhdistelmään (katso luvut "etonointitasot", "Nousujärjestelmät ja "Tuenta ja suoristus"). Muotitus Kiinnitä Framax-nostotarrain nosturin koukkuun (katso luku "Siirto nosturin avulla" ja käyttöohje "Framax-nostotarrain"). Max. kantavuus: 1000 kg / Framax-nostotarrain Nosta muottiryhmä nosturilla. Suihkuta muottipinnalle betonin irrotusainetta (katso luku "Puhdistus ja hoito"). Siirrä muottiryhmä työpaikalle. Varo! Älä käytä lekaa muottien suoristamiseen! Muottien profiili voivat vaurioitua. Käytä vain työkaluja, jotka eivät aiheuta vaurioita. Kiinnitä vinotuet tukevasti lattiaan (katso luku "Tuenta ja suoristus") Työtaso Tikkaat Vinotuki Muottiyhdistelmä on nyt tukeva ja voidaan suoristaa ilman nosturia. Varoitus! Muotissa ei ole vastakaidetta. Hengenvaarallinen putoamisvaara. Käytä henkilökohtaisia suojavarusteita putoamisen estämiseksi tai asenna vastakaide jo muottiyhdistelmää esiasennettaessa sen ollessa vielä vaakaasennossa. Irrota muottiryhmä nosturista. seta muut muottiryhmät samalla tavoin toinen toisensa perään ja kiinnitä toisiinsa (katso luku "Muottiliitos") Muottimestarit 13

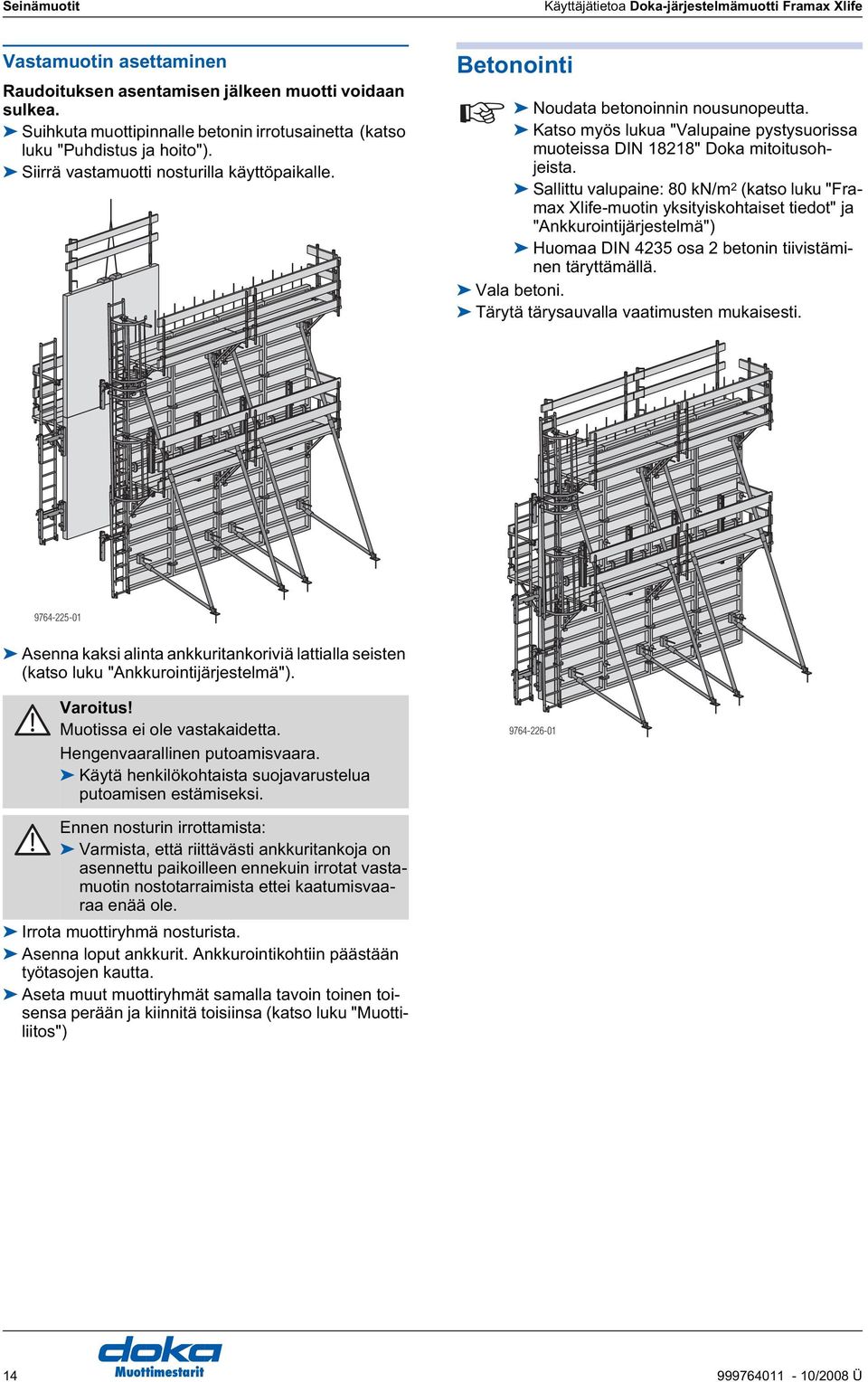

14 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Vastamuotin asettaminen Raudoituksen asentamisen jälkeen muotti voidaan sulkea. Suihkuta muottipinnalle betonin irrotusainetta (katso luku "Puhdistus ja hoito"). Siirrä vastamuotti nosturilla käyttöpaikalle. etonointi Noudata betonoinnin nousunopeutta. Katso myös lukua "Valupaine pystysuorissa muoteissa IN 18218" oka mitoitusohjeista. Sallittu valupaine: 80 kn/m 2 (katso luku "Framax Xlife-muotin yksityiskohtaiset tiedot" ja "nkkurointijärjestelmä") Huomaa IN 4235 osa 2 betonin tiivistäminen täryttämällä. Vala betoni. Tärytä tärysauvalla vaatimusten mukaisesti senna kaksi alinta ankkuritankoriviä lattialla seisten (katso luku "nkkurointijärjestelmä"). Varoitus! Muotissa ei ole vastakaidetta. Hengenvaarallinen putoamisvaara. Käytä henkilökohtaista suojavarustelua putoamisen estämiseksi nnen nosturin irrottamista: Varmista, että riittävästi ankkuritankoja on asennettu paikoilleen ennekuin irrotat vastamuotin nostotarraimista ettei kaatumisvaaraa enää ole. Irrota muottiryhmä nosturista. senna loput ankkurit. nkkurointikohtiin päästään työtasojen kautta. seta muut muottiryhmät samalla tavoin toinen toisensa perään ja kiinnitä toisiinsa (katso luku "Muottiliitos") 14 Muottimestarit

15 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Muottien poistaminen Noudata vaadittuja muotin purkulujuuksia. Irrota ja varmista irralliset muotin ja työtason osat. loita purkaminen vastamuotista: Irrota kiinnitykset viereisiin muotteihin. Varoitus! nkkuritankoja on oltava kiinni riittävästi, ettei kaatumisvaaraa ole. Irrota molempien ylempien ankkuririvien ankkurit. nkkurointikohtiin päästään työtasojen kautta. Kiinnitä muottiryhmä (mukaan lukien työtasot) nosturiin. Irrota loput alarivien ankkuritangot. Seinämuotit Puhdista betonijäämät muottien pinnalta (katso luku "Puhdistus ja hoito"). Varoitus! Muotissa ei ole vastakaidetta. Hengenvaarallinen putoamisvaara. Käytä henkilökohtaista suojavarustelua putoamisen estämiseksi. Vinotukia sisältävät muottiyhdistelmät Kiinnitä muottiyhdistelmä nosturiin irrota vasta sen jälkeen vinotukien lattiakiinnitykset Varoitus! Muotti on kiinni betonissa. Muottia ei saa repäistä irti nosturilla! Nosturin ylikuormittumisen vaara. Käytä sopivaa työkalua, kuten esimerkiksi puukiiloja tai suoristustyökaluja muottien irrottamiseen. Nosta muottiyhdistelmä pois ja siirrä seuraavaan käyttökohtaan tai varastoi vaakasuorassa asennossa. Muottimestarit 15

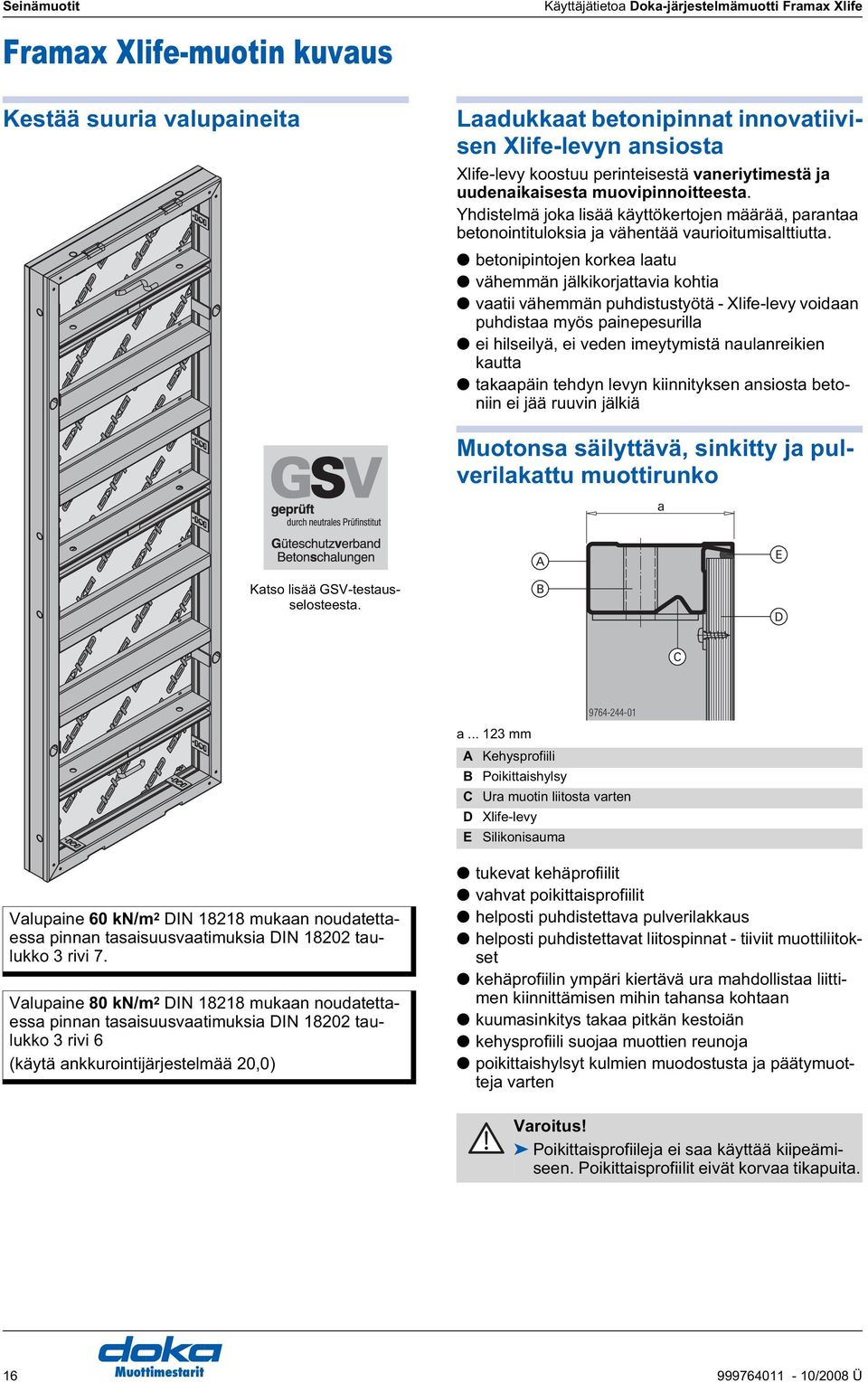

16 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax Xlife-muotin kuvaus Kestää suuria valupaineita Laadukkaat betonipinnat innovatiivisen Xlife-levyn ansiosta Xlife-levy koostuu perinteisestä vaneriytimestä ja uudenaikaisesta muovipinnoitteesta. Yhdistelmä joka lisää käyttökertojen määrää, parantaa betonointituloksia ja vähentää vaurioitumisalttiutta. betonipintojen korkea laatu vähemmän jälkikorjattavia kohtia vaatii vähemmän puhdistustyötä - Xlife-levy voidaan puhdistaa myös painepesurilla ei hilseilyä, ei veden imeytymistä naulanreikien kautta takaapäin tehdyn levyn kiinnityksen ansiosta betoniin ei jää ruuvin jälkiä Muotonsa säilyttävä, ja pulverilakattu muottirunko a Katso lisää GSV-testausselosteesta a mm Kehysprofiili Poikittaishylsy Ura muotin liitosta varten Xlife-levy Silikonisauma Valupaine 60 kn/m 2 IN mukaan noudatettaessa pinnan tasaisuusvaatimuksia IN taulukko 3 rivi 7. Valupaine 80 kn/m 2 IN mukaan noudatettaessa pinnan tasaisuusvaatimuksia IN taulukko 3 rivi 6 (käytä ankkurointijärjestelmää 20,0) tukevat kehäprofiilit vahvat poikittaisprofiilit helposti puhdistettava pulverilakkaus helposti puhdistettavat liitospinnat - tiiviit muottiliitokset kehäprofiilin ympäri kiertävä ura mahdollistaa liittimen kiinnittämisen mihin tahansa kohtaan kuumasinkitys takaa pitkän kestoiän kehysprofiili suojaa muottien reunoja poikittaishylsyt kulmien muodostusta ja päätymuotteja varten Varoitus! Poikittaisprofiileja ei saa käyttää kiipeämiseen. Poikittaisprofiilit eivät korvaa tikapuita. 16 Muottimestarit

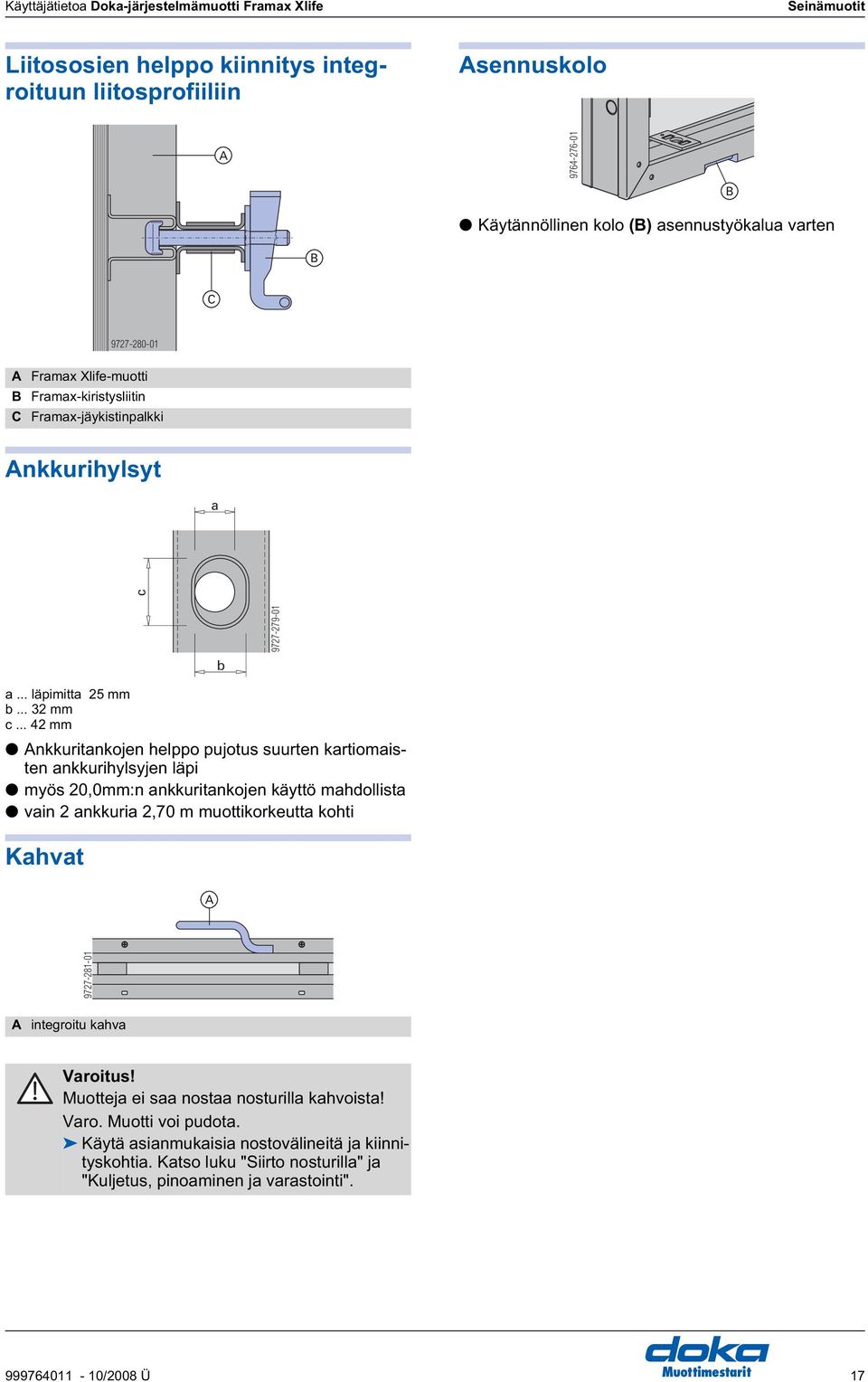

17 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Liitososien helppo kiinnitys integroituun liitosprofiiliin sennuskolo Käytännöllinen kolo () asennustyökalua varten Framax Xlife-muotti Framax-kiristysliitin Framax-jäykistinpalkki nkkurihylsyt a c b a... läpimitta 25 mm b mm c mm nkkuritankojen helppo pujotus suurten kartiomaisten ankkurihylsyjen läpi myös 20,0mm:n ankkuritankojen käyttö mahdollista vain 2 ankkuria 2,70 m muottikorkeutta kohti Kahvat integroitu kahva Varoitus! Muotteja ei saa nostaa nosturilla kahvoista! Varo. Muotti voi pudota. Käytä asianmukaisia nostovälineitä ja kiinnityskohtia. Katso luku "Siirto nosturilla" ja "Kuljetus, pinoaminen ja varastointi". Muottimestarit 17

18 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Mukautumiskykyinen järjestelmä Framax Xlife-muotit Framax Xlife-muotti on tasattavissa sekä pystyettä vaakasuunnassa 15 cm porrastuksilla. Tämän ansiosta muotitus käy joustavasti ja taloudellisesti. helppo suunnittelu ja muotitus korkeus ja leveys sovitettavissa 15 cm välein vähän sovituksia selkeät saumat Vain 2 ankkuria korkeussuunnassa. 3,30 m korkuisiin muotteihin tarvitaan vain 2 ankkuria betonointikorkeuden ollessa enintään 3,15 m. Suuri ankkuriväli leveyssuunnassa: jopa 1,35 m Vain 5 muottileveyttä, 3 muottikorkeutta ja 2 suurmuottia Näillä muotitetaan mikä tahansa pohjapiirros. Muottien leveydet Suurmuotit Katso käyttöesimerkkejä luvussa "Muottien korotus". Framax Xlife-uni-muotit Muottien leveydet Muottien korkeudet Itävallan myyntiohjelma sisältää myös 55 cm levyisen muotin (kulmien muodostus seinän paksuuden ollessa 25 cm ilman tasausta) Muottien korkeudet , rikoisrei ityksen ansiosta nämä muotit soveltuvat erityisen hyvin seuraaviin kohteisiin: Nurkat Seinäliitokset Päätymuotit Pilarimuotit Muottimestarit

19 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Mukautumiskykyinen Yhdistelymahdollisuudet Portaaton korkeussäätö Framax Xlife-muottien ympäri kulkeva ura mahdollistaa muottien liittämisen toisiinsa mistä tahansa kohdasta. Näin vierekkäiset muotit voidaan sovittaa korkeussuunnassa portaattomasti toisiinsa nähden, ilman edellämäärättyjä kohtia. Muotit voidaan sovittaa portaisiin, kalteviin kohtiin ja pohjan epätasaisuuksiin helposti ja vaivatta Kaaviokuva Järjestelmä tarjoaa lukemattomia yhdistelymahdollisuuksia sekä leveys- että korkeussuunnassa. Muotit voidaan asettaa joko pysty- tai vaaka-asentoon ja sovittaa rakennuksen mittoihin 15 cm välein kulloinkin parhaalla tavalla. Muotituksen jatko puulla Framax Xlife järjestelmämuotti mahdollistaa yksinkertaiset liitokset myös siinä tapauksessa, että seinän muotitusta on jatkettava puulla. Jäykistinpalkki ja kiristysliitin antavat mahdollisuuden jatkaa muottia puulla ja muottilevyllä. F a Kaaviokuva a... 12,3 cm Framax-jäykistinpalkki (naulanreiät puuosien helppoa kiinnittämistä varten) Framax-kiristysliitin Framax-profiilipuu Puuosa F Muottilevy Framax Xlife-muotti Muottimestarit 19

20 Seinämuotit Muottiliitos Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Yksinkertainen muottiliitos Framax-pikaliittimellä RU Framax-pikaliitin RU ja Framax-säädettävä pikaliitin muodostavat nopeat, suoristavat ja vetolujat liitokset eivät sisällä katoavia pieniä osia eivät kärsi likaantumisesta kiristys vasaralla (enint. 800 g) Framax-pikaliitin RU: käytettäessä (teräs)-framax Xlife muotteja sallittu vetovoima: 15,0 kn sallittu leikkausvoima: 6,0 kn sallittu momentti: 0,5 knm yhdistettynä lu-framax Xlife muotteihin sallittu vetovoima: 15,0 kn sallittu leikkausvoima: 4,0 kn sallittu momentti: 0,25 knm Kehäprofiilin ympäri kulkeva ura mahdollistaa pikaliittimen kiinnittämisen muotin mihin tahansa kohtaan. Näin muotit voidaan asettaa korkeussuunnassa portaattomasti Pystymuotit: Muotin korkeus Liittimien lukumäärä 1,35 m 2 2,70 m 2 3,30 m 3 Vaakamuotit: Muotin leveys Liittimien lukumäärä 0,30 m 1 0,45 m 1 0,60 m 2 0,90 m 2 1,35 m 2 Muut muottiliitokset ulkokulmien ja reunojen alueella (suurempi vetokuormitus) katso luku "Muottiliitos suuremmalla vetokuormituksella". Katso vaadittavien Framax-pikaliittimien RU ja Framax-säädettävien pikaliittimien paikka korotusliitoksissa luvusta "Muottien korotus". Kiilaliitoksia ei saa öljytä eikä voidella Muut toiminnot Korotus profiilipuulla Framax pikaliitin RU Framax-profiilipuu 27mm (muottilevyyn 27mm) tai Framax-profiilipuu 21mm (muottilevyyn 21mm) tai Framax-profiilipuu 18mm (muottilevyyn 18mm) Muottilevy 20 Muottimestarit

21 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Suoristava muottiliitos Framax säädettävällä pikaliittimellä Muut toiminnot Muottiliitos Framax-säädettävä pikaliitin: käytettäessä (teräs)-framax Xlife muotteja sallittu vetovoima: 15,0 kn sallittu leikkausvoima: 9,0 kn sallittu momentti: 0,9 knm yhdistettynä lu-framax Xlife muotteihin sallittu vetovoima: 15,0 kn sallittu leikkausvoima: 6,0 kn sallittu momentti: 0,45 knm rvot pätevät vain tuettuna profiiliin. Muottiliitokseen saadaan enemmän jäykkyyttä käytettäessä Framax säädettävää pikaliitintä (asennus muottiprofiilille) Sovitusliitos enintään 15 cm Varsinkin korotettaessa voidaan profiileihin tukemalla välttää muottien erillinen jäykistäminen jäykistinpalkeilla cm säätöalueensa ansiosta Framax säädettävä pikaliitin sopii täydellisesti muottijärjestelmään. Katso lisätietoja luvusta "Pituussovitus". Puuliitos enintään 20 cm Tuenta-alue profiilissa Kulmaliitos perustuksissa Muottimestarit 21

22 Seinämuotit Muotin jäykistys Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax-jäykistinpalkki Framax jäykistinpalkki: käytettäessä (teräs)-framax Xlifen kanssa sallittu momentti (korotusta varten): 5,0 knm Jäykistinprofiilin sallitun vetokuormituksen 14 kn johdosta pätee myös jäykemmille osille kuten monikäyttöjäykiste WS10 Top50: sallittu momentti 5,0 knm käytettäessä lu-framax Xlifen kanssa sallittu momentti (korotusta varten): 4,3 knm Jäykistinprofiilin sallitun vetokuormituksen 12 kn johdosta pätee myös jäykemmille osille kuten monikäyttöjäykiste WS10 Top50: sallittu momentti 4,3 knm Kiinnitysmahdollisuus Framax-kiristysliittimellä Framax-jäykistinpalkki 1,50m Framax-kiristysliitin Framax-pikaliitin RU Framax Xlife-muotti Poikittaisprofiili jäykistinpalkin tukipintana Sovituksissa jäykistinpalkeilla linjataan vierekkäisen muotit ja siirretään ankkurivoimat muoteille. Varsinkin korkeammissa korotuksissa muottiliitoksiin saadaan enemmän jäykkyyttä käyttämällä jäykistinpalkkeja. Korkeat muottiryhmät voidaan tuolloin helposti nostaa pystyyn ja siirtää nosturilla. Jäykistinpalkeilla saadaan myös siirrettyä valutasoista aiheutuvia kuormia Framax-jäykistinpalkki Framax-kiristysliitin Kiilaliitoksia ei saa öljytä eikä voidella. Framax-yleiskiinnikkeellä ja super-mutterilla Framax-jäykistinpalkki Framax-yleiskiinnike Super-mutteri 15,0 Huom: Jäykistinpalkin sijasta voidaan käyttää myös monikäyttöjäykistettä WS10 Top Muottimestarit

23 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Muottien korotus Tarvittavien liitos-, ankkurointi-, ja lisävarusteiden paikat: nostoa ja laskemista nosturilla siirtoa työtasokuormitusta betonointia varten Framax-pikaliitin RU: sallittu vetovoima: 15,0 kn sallittu leikkausvoima: 6,0 kn sallittu momentti: 0,5 knm Framax-säädettävä pikaliitin: sallittu vetovoima: 15,0 kn sallittu leikkausvoima: 9,0 kn sallittu momentti: 0,9 knm rvot pätevät vain profiiliin tuettaessa. Framax jäykistinpalkki: sallittu momentti (korotusta varten): 5,0 knm Jäykistinprofiilin sallitun vetokuormituksen 14 kn johdosta pätee myös jäykemmille osille kuten monikäyttöjäykiste WS10 Top50: sallittu momentti 5,0 knm Korotussäännöt Framax säädettävällä pikaliittimellä Muotituskorkeus enintään 4,05 m Jokaiseen muottiliitokseen asennetaan yhtä muottia (enintään 1,35 m) kohti 2 säädettävää pikaliitintä. Muotituskorkeus enintään 5,40 m Jokaiseen muottiliitokseen asennetaan yhtä muottia (enintään 1,35 m) kohti 1 jäykistinpalkki ja 2 säädettävää pikaliitintä. Poikkeus: Ylin vaakasuora muotti ei tarvitse jäykistinpalkkia. Kaikkiin muihin vaakasuoriin muotteihin tarvitaan vain 1 jäykistinpalkki 2,70 m kohti. Muotituskorkeus enintään 8,10 m Jokaiseen muottiliitokseen asennetaan yhtä muottia (enintään 1,35 m) kohti 1 jäykistinpalkki ja 2 säädettävää pikaliitintä. Poikkeus: Ylimpään vaakasuoraan muottiin tarvitaan vain 1 jäykistinpalkki 2,70 m kohti. Framax-pikaliittimellä RU nkkuritanko + Super-mutteri Framax pikaliitin RU Framax sääd. pikaliitin Framax jäykistinpalkki Framax kiristysliitin Muotituskorkeus enintään 3,75 m Jokaiseen muottiliitokseen asennetaan yhtä muottia (enintään 1,35 m) kohti 2 pikaliitintä RU. Muotituskorkeus enintään 5,40 m Jokaiseen muottiliitokseen asennetaan yhtä muottia (enintään 1,35 m) kohti 1 jäykistinpalkki ja 2 pikaliitintä RU. Poikkeus: Ylimpään vaakasuoraan muottiin ei tarvita jäykistinpalkkia muotin leveyden ollessa enintään 0,60 m. Ylimpään vaakasuoraan muottiin tarvitaan vain 1 jäykistinpalkki 2,70 m kohti muotin leveyden ollessa enintään 0,60 m. Muotituskorkeus enintään 8,10 m Jokaiseen muottiliitokseen asennetaan yhtä muottia (enintään 1,35 m) kohti 1 jäykistinpalkki ja 2 pikaliitintä RU. Poikkeus: Ylimpään vaakasuoraan muottiin tarvitaan vain 1 jäykistinpalkki 2,70 m kohti muotin leveyden ollessa enintään 0,90 m. Muottimestarit 23

24 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax Xlife-muotti 2,70m Framax säädettävällä pikaliittimellä Muotituskorkeus: 300 cm Muotituskorkeus: 315, 330, ja 360 cm Muotituskorkeus: 405 cm X... etonointityötasoja käytettäessä on ankkurit asennettava myös muotin yläreunaan. Muotituskorkeus: 435, 450, 465, 495 ja 540 cm Muotituskorkeus: 540 cm Muotituskorkeus: 570 ➀, 585 ➀, 600 ➀, 630 ➀ ja 675 cm ➀ Ylimpään vaaka-asennossa olevaan muottiin ei tarvita ankkuria muottiliitokseen muotin leveyden ollessa alle 90cm. 24 Muottimestarit

25 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Muotituskorkeus: 705, 720, 735, 765 ja 810 cm Muotituskorkeus: 810 cm Muottimestarit 25

26 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax-pikaliittimellä RU Muotituskorkeus: 300 cm Muotituskorkeus: 315, 330, ja 360 cm Muotituskorkeus: 405 cm X... etonointityötasoja käytettäessä on ankkurit asennettava myös muotin yläreunaan. Muotituskorkeus: 435 ➁, 450 ➁, 465 ➁, 495 ja 540 cm Muotituskorkeus: 540 cm Muotituskorkeus: 570 ➂, 585 ➂, 600 ➂, 630 ➂, 675 cm ➁ Ylimpään vaakamuottiin muotin leveyden ollessa 60 cm ei tarvita jäykistinpalkkia. ➂ Muotin leveyden ollessa alle 90cm tarvitaan ylimpään vaaka-asennossa olevaan muottiin vain yksi jäykistinpalkki eikä yhtään ankkuria muottiliitokseen. 26 Muottimestarit

27 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Muotituskorkeus: 705, 720, 735, 765 cm Muotituskorkeus: 810 cm Muottimestarit 27

28 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax Xlife-muotti 3,30m Framax-pikaliittimellä RU Muotituskorkeus: 360 ja 375 cm Muotituskorkeus: 390 ➃ cm Muotituskorkeus: 420 ja 465 cm X... etonointityötasoja käytettäessä on ankkurit asennettava myös muotin yläreunaan. ➃ Jos muotin yläreunaan asennetaan ankkurit, ei tarvita jäykistinpalkkeja. Muotituskorkeus: 495 ➄, 510 ➄, 525 ➄ ja 555 cm Muotituskorkeus: 600 ja 660 cm ➄ Ylimpään vaakamuottiin muotin leveyden ollessa 60 cm ei tarvita jäykistinpalkkia. 28 Muottimestarit

29 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Framax Xlife-muotti 2,40x2,70m Framax säädettävällä pikaliittimellä Muotituskorkeus: 270 ➅, 285 ➅, 300 ➅, 330 ➅ ja 375 cm Muotituskorkeus: 480 cm Muotituskorkeus: 540 cm ➅ Ylimpään vaakasuoraan muottiin ei tarvita ankkuria muottiyhdistelmään muotin leveyden ollessa enintään 90 cm. Framax-pikaliittimellä RU Muotituskorkeus: 270 ➆, 285 ➆, 300 ➆, 330 ➆ ja 375 cm Muotituskorkeus: 480 cm Muotituskorkeus: 540 cm ➆ Ylimpään vaakamuottiin ei tarvita jäykistinpalkkia eikä ankkuria muottiyhdistelmään muotin leveyden ollessa enintään 90 cm. Muottimestarit 29

30 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax Xlife-muotti 2,40x3,30m Framax-pikaliittimellä RU Muotituskorkeus: 270 ➇, 285 ➇, 300 ➇, 330 ➇ ja 375 cm Muotituskorkeus: 480 cm Muotituskorkeus: 405 ➈, 420 ➈, 435 ➈, 465 ja 510 cm ➇ Ylimpään vaakamuottiin ei tarvita jäykistinpalkkia eikä ankkuria muottiyhdistelmään muotin leveyden ollessa enintään 90 cm. Muotituskorkeus: 510 ➉, 525 ➉, 540 ➀, 570 ➀ ja 615 cm Muotituskorkeus: 720 cm ➈ Ylimpään vaakamuottiin muotin leveyden ollessa 60 cm ei tarvita jäykistinpalkkia. Muotituskorkeus: 600 ja 660 cm ➉ Ylimpään vaakasuoraan muottiin, muotin leveyden ollessa enintään 45 cm, ei tarvita jäykistinpalkkia eikä ankkuria muottiyhdistelmään. ➀ Ylimpään vaakasuoraan muottiin ei tarvita ankkuria muottiyhdistelmään muotin leveyden ollessa enintään 90 cm Muottimestarit

31 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Muistiinpanoja Seinämuotit Muottimestarit 31

32 Seinämuotit nkkurointijärjestelmä Käyttäjätietoa oka-järjestelmämuotti Framax Xlife nkkurointi kehysprofiiliin oka-nkkurointijärjestelmä 15, nkkuritanko 15,0mm Super-mutteri 15,0 Välikeputki 22mm Muovikartio 22mm etoniin jäävät 22 mm:n muoviputket suljetaan tulpilla 22mm. nkkuritanko 15,0mm: Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 120 kn Sallittu kantavuus IN 18216: 90 kn Periaatteesa pätee: Jokaiseen ankkurihylsyyn, jota ei ole peitetty super-mutterilla tulee asentaa ankkuritanko. nkkurointi aina suurempaan muottiin. Poikkeukset katso luku "Pituussovitus" ja "Muottien korotus". Välike Muovikartiollisen välikeputken sijasta voidaan valita myös välike ankkurin suojaputkeksi valmiiksi varustettuna nkkuritanko 15,0mm Super-mutteri 15,0 Välike (käyttövalmis tietyille seinänpaksuuksille) Välikkeiden sulkemiseen tarvittavat tulpat sisältyvät toimitukseen Käyttämättömät Käytä vain hyväksyttyjä ankkuritankoja. nkkuritankoja ei saa hitsata tai kuumentaa. ankkurihylsyt on suljettava ankkurireiän tukkeella R20/25. nkkuritangon irrotusavain 15,0/20,0 nkkuritankojen kiertämistä ja paikallaanpitämistä varten. Huom: oka tarjoaa taloudellisen ratkaisun myös vesitiiviiden ankkurointien tekemiseen. 32 Muottimestarit

33 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit oka-ankkurointijärjestelmä 20,0 Suurilla valupaineilla, enintään 80 kn/m 2, tulee käyttää 20.0mm ankkurointijärjestelmää. Kaltevuus ja korkeussäätö Suurten kartiohylsyjen ansiosta muotit voidaan asentaa yhdeltä tai molemmilta puolilta kaltevaan tai erikorkuiseen asentoon. Myös Super-mutteri sopeutuu tilanteen mukaan nkkuritanko 20,0mm Super-mutteri 20,0 Välikeputki 26mm Muovikartio 26mm etoniin jäävät muoviputket 26mm suljetaan tulpilla 26mm. nkkuritanko 20,0 mm: Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 220 kn Sallittu kantavuus IN 18216: 150 kn Yhdeltä sivulta kalteva Molemmilta sivuilta kalteva max. 4 max. 2 x 4, Korkeussäätö nkkurijärjestelmä 15,0: max. 1,9 cm pro 10 cm seinänpaksuus nkkurijärjestelmä 20,0: max. 1,0 cm pro 10 cm seinänpaksuus Huom: Varmista kaltevat muotit betonin aiheuttamaa nosteetta vastaan. Kaltevuus ja korkeussäätö ei ole mahdollista vaakasuorilla muoteilla. Muottimestarit 33

34 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife nkkuroinnit muotilla 3,30m Muottien 3,30 m ankkurointipaikat on sovitettu 2,70m ja 1,35m muottien paikkoihin. Tämä mahdollistaa näiden 3 muottikorkeuden yhdistelyn sisä- ja ulkomuoteissa. seinän korkeus enintään 3,30 m ilman korotusta betonointikorkeuden ollessa enintään 3,15 m tarvitaan vain 2 ankkuria (0,47 ankkuria per m 2 ) vaakasuorat korotukset muoteilla 2,70m pystysuorat korotukset kaikilla 3 muottikorkeuksilla etonointikorkeus enintään 2,70 m etonointikorkeus enintään 3,15 m etonointikorkeus enintään 3,30 m etonointikorkeus enintään 4,65 m Muottimestarit

35 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Pituussovitus Sovitukset: 0-15 cm nkkurointi sovituspuun läpi Sovituspuulla ja Framax-säädettävällä pikaliittimellä Yhdistelemällä sovituspuuleveyksiä 2,3,5 ja 10 cm sovituspaksuudet saadaan tehtyä 1 cm välein. Framax-jäykistinpalkki: Sallittu momentti: 5,2 knm nkkurointi kehysprofiiliin Framax-säädettävä pikaliitin Sovituspuu Framax-jäykistinpalkki (5 cm:n sovitusleveyteen asti ei tarvita jäykistinpalkkeja) F Framax Xlife-muotti Sovituspuulla ja Framax-yleiskiinnikkeellä Framax-säädettävä pikaliitin Sovituspuu Framax-jäykistinpalkki Framax-kiristysliitin Framax Xlife-muotti (leveys enint. 60cm) F Framax Xlife-muotti Framax-yleiskiinnike Tähtimutteri 15,0 G 2,70 m muotinkorkeus vaatii 3 yleiskiinnikettä. Framax-yleiskiinnike 10-16cm Framax-yleiskiinnike 10-25cm Sovitusalue 0-6 cm 0-15 cm Muottimestarit 35

36 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Sovitukset: 0-20 cm Sovituspuulla ja Framax säädettävällä liittimellä Sovitukset: 0-80 cm Profiilipuulla ja muottilevyllä Framax-säädettävä liitin Framax-säädettävä liitin asennetaan samaan kohtaan kuin Framax-säädettävä pikaliitin. Framax-säädettävä liitin: Sallittu vetovoima: 10,0 kn Sovitukset: 4-30 cm sovituslevyllä R G F Framax-profiilipuu Framax-pikaliitin RU Puuosa Muottilevy Framax-jäykistinpalkki F Framax-kiristysliitin G Framax Xlife-muotti Framax-sovituslevy R30 nkkuritanko 15,0mm Tähtimutteri 15,0 G Framax-jäykistinpalkki F Framax-kiristysliitin F Framax Xlife-muotti Tarpeettomat sovituslevyn reiät suljetaan sovituslevyn tukkeella R25. Framax-jäykistinpalkki 0,90m Framax-jäykistinpalkki 1,50m nkkurointi: Sovitusalue 0-30 cm 0-80 cm nintään 30 cm:n sovitusleveyksissä tarvitaan yksi ankkurointi ylempään ja alempaan jäykistinpalkkiin. Yli 30 cm: sovitusleveyksissä kaksi ankkurointia kaikkiin kolmeen jäykistinpalkkiin (2,70 m:n muottia kohti). Vetoankkurointi voidaan toteuttaa ankkuritangolla ja tähtimutterilla 15,0 G. 36 Muottimestarit

37 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Vaakasuorien muottien sovitus Muotin 2,40x2,70m sovitus Muottimestarit 37

38 Seinämuotit Suorakulmat Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax-pikaliitin RU Framax Xlife-muotti 0,60 Tarvittava lukumäärä yleiskiinnikkeitä + Supermuttereita 15,0: Uni-muotti 0,90m 2 kpl Uni-muotti 1,35m 2 kpl Uni-muotti 2,70m 4 kpl Uni-muotti 3,30m 5 kpl Framax Xlife uni-muotti 0,90m Kääntämällä 0,90 m leveä Uni-muotti ylösalaisin käytettävissä on kaksi asteikkoa eri seinänpaksuuksille (5 ja 6 cm) Kulmaratkaisun perustana on tukeva, vääntöjäykkä Framax Xlife-sisäkulma. a X = Mahdolliset seinänpaksuudet 5cm välein 6cm välein X X = X a a cm Reikä sisäkulman päädyssä mahdollistaa korotusliitoksen yleiskiinnikkeellä + super-mutterilla. Ulkokulman muodostamiseen suorassa kulmassa on käytettävissä 2 eri mahdollisuutta: Framax Xlife-Uni-muotti Framax-ulkokulma Katso muottiliitokset ulkokulmien alueella (suurempi vetokuormitus) katso luku "Muottiliitos suuremmalla vetokuormituksella". Framax Xlife uni-muoteilla a Huom: Uni-muottia 3,30 m ei voi kääntää sen epäsymmetrisen rakenteen vuoksi. Tällä muotilla seinänpaksuudet ovat sovitettavissa 5 cm välein. Framax Xlife uni-muotti 1,20m 5 cm:n välein läpi muotin oleva rei itys mahdollistaa nurkkien valmistuksen aina 75 cm:n seinänpaksuuksiin asti X = Mahdolliset seinänpaksuudet 5cm välein X a a cm Framax Xlife-uni-muotti Framax Xlife-sisäkulma Framax-yleiskiinnike + super-mutteri 15,0 38 Muottimestarit

39 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax-ulkokulma Framax-ulkokulmalla kulmat valmistuvat helposti ja nopeasti ahtaissa tiloissa tai suurilla seinänpaksuuksilla. Seinämuotit Valupaineen P k ollessa yli 60 kn/m 2 tai seinänpaksuuden yli 40 cm, täytyy pikaliittimien sijasta käyttää kiilapultteja ja kiilaa. Kiilaliitoksia ei saa öljytä eikä voidella Framax Xlife-muotti Framax-ulkokulma Framax-kiilapultti R 7,5 Framax-kiila R Framax terässovitus 5cm Pääasiallisesti nurkkien alueella käytettävä Framaxterässovitus 5cm on erittäin kestävä ja pitkäikäinen. F H G b a a cm b cm Framax-ulkokulma Framax Xlife-sisäkulma Framax-pikaliitin RU Framax-säädettävä pikaliitin F Framax-jäykistinpalkki Framax-kiristysliitin G Sovituspala H Framax Xlife-muotti 0,60m a Kun kysymyksessä on molemminpuolinen sovitus sisäkulmassa, voidaan jäykistys toteuttaa parhaiten kulmajäykistinpalkilla. Tarvittava lukumäärä pikaliittimiä RU: Ulkonurkan korkeus Kiristimien lukumäärä 1,35m 4 2,70m 8 3,30m 10 a cm Framax terässovitus 5cm Framax sääd. pikaliitin Framax Xlife sisäkulma Framax Xlife muotti 0,60m a oka ankkurijärjestelmä Terässovituksia käytettäessä ei tarvita jäykistinpalkkeja Muottimestarit 39

40 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife simerkki T-risteys Ulkonurkat Framax-kolmiosivulistalla Framax-kolmiosivulista voidaan työntää naulattomasti muotinpäädyn yli ja sitä käytetään ulkokulmien muodostamiseen uni-muotilla (integroitu pitkäreikäasteikko yleiskiinnikettä varten). Ulkonurkka voidaan luonnollisesti muodostaa myös Framax-ulkokulmalistalla. a a mm Framax-kolmiosivulista 2,70m tai Framax-kulmalista 2,70m Framax-yleiskiinnike Super-mutteri 15,0 Framax Xlife-Uni-muotti Framax Xlife-muotti b b Framax kulmalistalla Framax-kulmalistaa on käytettävä silloin kun ulkonurkkia muotitetaan Framax-ulkokulmilla ja pikaliittimillä RU. a a cm b cm Framax Xlife-sisäkulma Framax-pikaliitin RU Framax-terässovitus Framax-säädettävä pikaliitin Framax Xlife-muotti 0,90m a a mm Framax-kulmalista 2,70m Lankaneula 22x40 Framax-ulkokulma Framax-pikaliitin RU Framax Xlife-muotti 40 Muottimestarit

41 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Muistiinpanoja Seinämuotit Muottimestarit 41

42 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Muottiliitos suuremmalla vetokuormituksella Periaatteessa muottien välissä tarvitaan vain 2 liitintä 2,70 m muotituskorkeutta kohti ja 3 liitintä 3,30 m muotituskorkeutta kohti. Suuremmilla vetokuormilla, erityisesti ulkonurkkien ja päätymuottien lähellä, liitoksiin on lisättävä ylimääräisiä liittimiä. Muotin päädyn alueella b X1 Seinänpaksuus enintään 40 cm: a Jokaiseen muottiliitokseen enintään 1,95 m:n päässä ulkokulmasta tai seinän päädystä: 1 ylimääräinen liitin b X Seinänpaksuus enintään 60 cm: a... enint. 40 cm b... enint. 1,95 m X1... lisäksi 1 liitin Jokaiseen muottiliitokseen enintään 1,35 m:n päässä ulkokulmasta tai seinän päädystä: 2 ylimääräistä liitintä b X1 c X2 Jokaiseen muottiliitokseen 1,35 m - 2,70 m:n päässä ulkokulmasta tai seinän päädystä: 1 ylimääräinen liitin a Seinänpaksuus enintään 75 cm: Jokaiseen muottiliitokseen enintään 1,35 m:n päässä ulkokulmasta tai seinän päädystä: 3 ylimääräistä liitintä Jokaiseen muottiliitokseen 1,35 m - 2,70 m:n päässä ulkokulmasta tai seinän päädystä: 2 ylimääräistä liitintä b X1 a... enint. 60 cm b... enint. 1,35 m c... 1,35 m - 2,70 m X1... lisäksi 2 liitintä X2... lisäksi 1 liitin c X Jokaiseen muottiliitokseen 2,70 m - 4,05 m:n päässä ulkokulmasta tai seinän päädystä: 1 ylimääräinen liitin 42 Muottimestarit

43 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Ulkokulmien alueella b X1 a a b X a... enint. 40 cm b... enint. 1,95 m X1... lisäksi 1 liitin b X1 c X2 a b X1 a c X a... enint. 60 cm b... enint. 1,35 m c... 1,35 m - 2,70 m X1... lisäksi 2 liitintä X2... lisäksi 1 liitin Valupaineen P k ollessa yli 60 kn/m 2 tai seinän paksuuden yli 40 cm, täytyy ulkokulmassa käyttää pikaliittimien sijasta kiilapulttia ja kiilaa (katso luku "Suorakulmat"). Muottimestarit 43

44 Seinämuotit Terävät ja tylpät kulmat Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kulma 70 (60 ) - 135, säädettävällä kulmalla I + Valupaine P k maks. muotin leveys säädettävän kulman vieressä 60 kn/m 2 90 cm 80 kn/m 2 60 cm Lisäksi voidaan käyttää enint. 15 cm:n sovituksia. F a Terävät ja tylpät kulmat toteutetaan säädettävillä kulmilla. Säädettävä kulma I a b Säädettävä kulma a a b a b a... 0,8 cm b... 29,2 cm a... 0,8 cm b... 5,5 cm Kulmia muodostettaessa tulee ottaa huomioon: 120 kulmasta ylöspäin on sisäkulmaan asennettava jäykistinpalkit jokaiselle kiinnitysprofiilitasolle. Ulkokulmassa asetetaan jäykistinpalkit jokaiselle kiinnitysprofiilitasolle. Sovituksissa tulee asentaa lisäksi jäykistinpalkit luvun "Pituussovitus" mukaisesti. Katso muottiliitokset ulkokulmien alueella (suurempi vetokuormitus) katso luku "Muottiliitos suuremmalla vetokuormituksella". Liittimien tarpeellinen lukumäärä säädettävässä ulkokulmassa: Muotin korkeus Liittimien lukumäärä 1,35 m 4 2,70 m 8 3,30 m 10 a b a cm Framax-säädettävä kulma Framax-säädettävä kulma I Framax Xlife-muotti 0,60m Framax-pikaliitin RU Framax-jäykistinpalkki 1,50m F Framax-kiristysliitin Käytettäessä yleiskiinnikkeitä pikaliittimen RU sijasta sisäkulmassa on myös 60 kulma mahdollinen. Framax-säädettävä kulma I Framax-yleiskiinnike Tähtimutteri 15,0 G Framax Xlife-muotti Muottimestarit

45 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit a 135 a F a cm Framax-säädettävä kulma Framax-säädettävä kulma I Framax Xlife-muotti 0,30m Framax-pikaliitin RU Framax-jäykistinpalkki F Framax-kiristysliitin Kulma Säädettävällä kulmalla I a a a a a cm Framax-säädettävä kulma I Framax-pikaliitin RU Framax-jäykistinpalkki Framax-kiristysliitin a cm Framax-säädettävä kulma I Framax Xlife-muotti 0,30m Framax-pikaliitin RU Framax-jäykistinpalkki Framax-kiristysliitin Säädettävä sisäkulma I voidaan lukita 90 : n kulmaan yleiskiinnikkeellä ja super-mutterilla 15, Framax-säädettävä kulma I Framax-yleiskiinnike Super-mutteri 15,0 Muottimestarit 45

46 Seinämuotit Kuilujen muotitus irrotussisäkulmalla Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kuilumuotti irrotussisäkulmalla I Irrotussisäkulmalla I irrotetaan koko kuilumuotti seinästä minkä jälkeen se siirretään nosturilla. Tuotteen kuvaus: i negatiivista betonijälkeä. Muotin asennus- ja poistotoiminto integroitu sisäkulmaan (ilman nosturia, irrotussisäkulman avaajilla). Koko kuilumuotin siirto yhtenä kappaleena (nostotarraimilla ja nostorakseilla). Muotin asentamista ja poistamista varten on käytettävissä kaksi eri irrotussisäkulman avaajaa: Framax irrotussisäkulman räikkäavaaja I Framax irrotussisäkulman avaaja I Irrotusvälys: a a a b a... 30,0 cm a... 3,0 cm b... 6,0 cm Framax irrotussisäkulma I Framax irrotussisäkulman avaaja I tai Framax irrotussisäkulman räikkäavaaja I Teräksinen muottipinta Framax-pikaliittimien RU tarpeellinen lukumäärä: Irrotussisäkulman I korkeus Liittimien lukumäärä 1,35 m 4 2,70 m 6 3,30 m 8 Koko irrotusvälyksen saavuttamiseksi Framaxpikaliittimet RU on asennettava oikeille paikoilleen. Sovitusten paikat (sovituspalat) kuilun sisämuotissa: mahdollisuuksien mukaan muotin keskikohdassa ei välittömästi irrotussisäkulmien vieressä 46 Muottimestarit

47 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Framax irrotussisäkulman I korotus 1) Vedä kytkinpultti () ulos. 2) Pujota irrotussisäkulma I () paikalleen. 3) Työnnä kytkinpultti () sisään. 4) Pulttaa irrotussisäkulmat toisiinsa kahdella M 16x45 () pultilla. Framax irrotussisäkulman räikkäavaajan I käyttö Ruuvaa ankkuritanko 15,0mm räikän hitsausmuhviin 15,0. Muotin asennus: - seta vaihdevipu asentoon "L". - Kierrä räikkää myötäpäivään. Muotin poistaminen: - seta vaihdevipu asentoon "R". - Kierrä räikkää vastapäivään Framax- irrotussisäkulman avaajien I asentaminen I Tämä asennusohje pätee irrotussisäkulman avaajalle I ja irrotussisäkulman avaajalle I räikän kanssa. 1) Vedä irrotussisäkulman avaajan sanka ulos. 2) seta irrotussisäkulman avaaja irrotussisäkulman keskikohtaan. 3) Kierrä irrotussisäkulman avaajaa oikealle vasteeseen asti. 4) seta räikkä tai säätömutteri työntötangon porausten väliin. 5) Varmista irrotussisäkulman avaaja sangalla. 1 nkkuritanko 15,0mm Hitsattava muhvi 15,0 Räikkä Tr Vaihdevipu Framax irrotussisäkulman avaajan I käyttö Työnnä ankkuritanko 15,0mm säätömutterin reiän läpi. Muotin asennus: Kierrä säätömutteria myötäpäivään. Muotin poistaminen: Kierrä säätömutteria vastapäivään Tr Framax irrotussisäkulman avaaja I tai Framax irrotussisäkulman räikkäavaaja I Sanka Irrotussisäkulman keskiöinti Räikkä tai säätömutteri Työntötanko Tr Tr Tr nkkuritanko 15,0mm Säätömutteri Muottimestarit 47

48 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Siirto nosturilla Muotin purku purkukiilalla Vinosti leikatulla purkukiilalla voidaan ahtaiden poikkileikkausten (esim. hissikuilut, porraskäytävät jne) sisämuotit purkaa nopeasti Sisä - purkukiila Ulko - sovituspala a maks. 15 Framax nostotarrain Nostoraksit (esim. oka-4-haara nostoraksit 3,20m) a cm Irrotussisäkulman I nosturin koukkua ei saa käyttää kuilumuotin nostamiseen. Kuilumuottia saa siirtää vain siirtosangoilla Framax-purkukiilan pituus on 2,85 m. Tämä tarkoittaa että muotin yli jää 15 cm suuruinen osa, mikä helpottaa puun irrottamista. Kuilumuotin sallittu paino: 4000 kg 4 Framax-nostotarraimella 48 Muottimestarit

49 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Päädyt Päädyt voidaan toteuttaa kahdella eri tavalla: uni-muotilla jäykistinpalkilla Ylimääräiset liittimet päätyjen lähellä (suurempi vetokuormitus) katso luku "Muottiliitos suuremmalla vetokuormituksella". Framax Xlife uni-muotti 0,90m Seinämuotit Uni-muotti 0,90m, 1,35m ja 2,70m Päätymuotti säätyy helposti seinäpaksuuden mukaiseksi. Uni-muotilla ' ' ' ' H G F X Framax Xlife uni-muotti 0,90m Framax yleiskiinnike + super-mutteri 15,0 Framax Xlife muotti (muotin leveys > 0,30m) Uni-muotit asennetaan yleiskiinnikkeellä ja super-muttereilla 15,0. Tarvittava lukumäärä yleiskiinnikkeitä + super-muttereita 15,0: Uni-muotti 0,90m 4 kpl Uni-muotti 1,35m 4 kpl Uni-muotti 2,70m 8 kpl Uni-muotti 3,30m 10 kpl Yhdistelmä Seinänpaksuus X H cm H cm H cm G cm 5cm asteikko Uni-muotti 3,30m 5cm välein, koko muotin leveydellä, oleva rei itys mahdollistaa päätymuotin teon aina 60 cm seinäpaksuuteen asti Framax Xlife uni-muotti 0,90x3,30m Framax yleiskiinnike + super-mutteri 15,0 Framax Xlife muotti (muotin leveys > 0,30m) Muottimestarit 49

50 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax Xlife uni-muotti 1,20m 5 cm välein, koko muotin leveydellä, oleva rei itys mahdollistaa päätymuotin teon aina 75 cm seinäpaksuuteen asti. Huom: lhaisemmalla muottipaineella seinien paksuudet mahdollisia aina 90 cm:iin asti. jäykistinpalkilla Jäykistinpalkit mahdollistavat portaattomasti säädettävän päätymuotin mille tahansa seinänpaksuudelle. Framax-jäykistinpalkki: Sallittu momentti: 5,2 knm Jäykistinpalkin kiinnittämistä varten on käytettävissä 2 mahdollisuutta: yleiskiinnikkeellä päätyankkurilla Yleiskiinnike Jäykistin palkit kiinnitetään muottiin poikittaishylsystä yleiskiinnikkeellä ja super-mutterilla 15, Framax Xlife uni-muotti 1,20m Framax yleiskiinnike + super-mutteri 15,0 Framax Xlife muotti (muotin leveys > 0,30m) Framax jäykistinpalkki Framax yleiskiinnike + super-mutteri 15,0 Framax Xlife muotti (muotin leveys > 0,30m) oka ankkurointijärjestelmä Framax-yleiskiinnike: Poikittaishylsyn sallittu vetovoima: 25,0 kn 50 Muottimestarit

51 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Päätyankkuri Jäykistinpalkit tai monikäyttöjäykisteet kiinnitetään muottiin Framax-päätyankkurilla ja super-mutterilla. Se mahdollistaa portaattomasti säädettävän päätymuotin, myös suuriin seinäpaksuuksiin. Muotin leveys enint. 0,45m yli 0,45m Vaakasuorat muotit Seinän paksuus enint. 60 cm Jäykistinpalkit/ monikäyttöjäykisteet 1 kpl 2 kpl Päätymuotti saumanauhalla Framax jäykistinpalkki tai monikäyttöjäykiste WS10 Top50 Framax-yleiskiinnike tai Framax-päätyankkuri Super-mutteri 15,0 Framax Xlife muotti oka ankkurointijärjestelmä Framax jäykistinpalkki tai monikäyttöjäykiste WS10 Top50 Framax päätyankkuri (kiristysalue: 9-13 cm) Super-mutteri 15,0 Framax Xlife muotti oka ankkurointijärjestelmä Päätyankkureiden asento: Tasaisen kuormituksen varmistamiseksi tulee päätyankkurit asentaa mahdollisimman keskelle kahden poikittaisprofiilin väliin. Framax päätyankkuri: Sallittu kantavuus: 15,0 kn Monikäyttöjäykiste WS10 Top50: Sallittu momentti: 11,5 knm Muotin korkeus: 2,70m Valupaine P k: 60 kn/m 2 Valupaine P k: 80 kn/m 2 Seinän paksuus Jäykistinpalkit / monikäyttöjäykisteet Seinän paksuus Jäykistinpalkit / monikäyttöjäykisteet enint. 40 cm 2 kpl enint. 30 cm 2 kpl enint. 50 cm 3 kpl enint. 35 cm 3 kpl enint. 60 cm 4 kpl enint. 45 cm 4 kpl enint. 60 cm 5 kpl Muottimestarit 51

52 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinän liitokset, -paksuuserot ja -askelmat Liitäntämahdollisuudet valmiisiin seiniin Poikittaisliitos Pitkittäisliitos Framax Xlife-Uni-muotilla a Framax Xlife-Uni-muotilla Framax Xlife uni-muotti nkkurijärjestelmä 15,0 (uni-muotissa 2,70m tarvitaan 3 ankkuria, kukin reikäprofiilin ensimmäisessä porausreiässä) oka ankkurijärjestelmä Tuki a... max. 20,0 cm Framax Xlife uni-muotti Framax jäykistinpalkki 1,50m nkkurijärjestelmä 15,0 (uni-muottiin 2,70m tarvitaan 3 ankkuria) oka ankkurijärjestelmä Framax Xlife-muotilla 2,40x2,70m Framax Xlife-muotilla ja aluslevyllä 6/ F Framax Xlife muotti 2,40x2,70m oka ankkurijärjestelmä Framax Xlife-muotilla ja puulla Framax Xlife muotti Framax aluslevy 6/15 Kuusiomutteri 15, oka ankkurijärjestelmä 15,0mm a F oka ankkurijärjestelmä Tuki a... max. 5 cm Framax Xlife muotti Framax Xlife-muotilla ja puulla Lankku Framax sääd. pikaliitin oka ankkurijärjestelmä F Framax Xlife muotti Lankku (väh. 3,5 cm enint. 20 cm) Framax jäykistinpalkki (tarpeeton alle 5 cm:n reunapuuleveyksillä) Framax kiristysliitin F oka ankkurijärjestelmä Tuki 52 Muottimestarit

53 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Kulmaliitos Ilman sovitusta Seinän paksuuserot yksipuolinen tasonsiirto enintään 12 cm I F H F G Framax Xlife muotti Framax aluslevy 6/15 Kuusiomutteri 15,0 Super-mutteri 15,0 oka ankkurijärjestelmä 15,0mm F Lankku G Framax sääd. pikaliitin H oka ankkurijärjestelmä I Tuki Sovituksella Framax jäykistinpalkki Framax kiristysliitin Lankku Super-mutteri 15,0 + Framax-yleiskiinnike 10-25cm F oka ankkurijärjestelmä Framax Xlife muotti Huom: Lyhyissä seinissä (suuri pitkittäisvoima) tuenta välttämätön. Seinän askelma G F F a Framax Xlife muotti Lankku (väh. 3,5 cm enint. 20 cm) Framax Xlife muotti 0,30m Framax jäykistinpalkki (tarpeeton alle 5 cm:n reunapuuleveyksillä) Framax kiristysliitin F oka ankkurijärjestelmä G Tuki F a cm Framax Xlife sisäkulma Framax Xlife uni-muotti Framax Xlife muotti 0,60m Framax kulmapalkki Framax kiristysliitin F Super-mutteri 15,0 + Framax-yleiskiinnike G oka ankkurijärjestelmä G Muottimestarit 53

54 Seinämuotit Tuenta ja suoristus Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kiinnitys liitosprofiiliin Kiinnitys lattiaan ankkuroi vinotuet tukevasti alapuolisiin rakenteisiin! Vinotuen alatassun rei itykset Vinotuki 340, 540 urex Raskas vinotuki e f c d d a b Vinotuet, urex ja raskaat vinotuet KS tekevät muotista tukevan ja helposti suoristettavan. Tärkeä huomautus: Muottien on oltava joka työvaiheessa tukevasti pystytettynä! Huomaa voimassaolevat turvallisuusmääräykset! a... ø 26 mm b... ø18 mm c... ø 28 mm d... ø 18 mm e... Reikä ø 18x38 mm f... ø 35 mm ankkuroi 2x! nkkurointi lattiaan oka-pika-ankkuria voidaan käyttää useita kertoja - työkaluksi riittää vasara. Katso lisätietoja (tuulikuormat jne.) luvusta "pysty- ja vaakakuormat" oka-mittausohjeista. Vinotukien lukumäärä 2,70 m leveässä muottiryhmässä: Muotin korkeus [m] Vinotuki urex tai raskas vinotuki ,05 1 *) 5,40 1 6, , , Maks. ankkurointikuorma: F k = 13,5 kn (R d = 20,3 kn) *) 3,30 m:n korkeuteen asti voidaan vinotukien etäisyyttä lisätä 4,05 m:iin. rvot pätevät tuulenpaineelle w e = 0,65 kn/m 2. Suuremmalla tuulenpaineella on tukien lukumäärä määriteltävä staattisesti. Huom: Jokainen muottiyhdistelmä on tuettava vähintään 2:lla vinotuella. oka pika-ankkuri 16x125mm oka-jousi 16mm TR Vaadittava betonin kuutiopuristuslujuus (f ck,cube ): min. 25 N/mm 2 tai 250 kg/cm 2 (betoni 20/25) Noudata asennusohjeita! Vaihtoehtoisten tulppien vaadittava kantavuus: R d 20,3 kn (F sall 13,5 kn) Noudata valmistajan voimassaolevia asennusohjeita. Muotin korkeuden ollessa 7,20 m tarvitaan 5,40 m leveään muottiyhdistelmään: 2 vinotukea vinotukea Muottimestarit

55 a a Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Vinotuet Vinotuki 340 Vinotuki 540 Tuotteen kuvaus: karkea säätö 8 cm:n välein hienosäätö kierteellä osat eivät katoa myös teleskooppiputki varmistettu b a ,0-340,9 cm b ,9-165,4 cm b a ,0-550,0 cm b ,2-263,7 cm Muottimestarit 55

56 Seinämuotit urex vinotukena oka alumiinitukea urex voidaan käyttää, lisävarustein, korkeiden seinämuottien tuentaan. Voidaan kiinnittää, ilman muutoksia, järjestelmämuoteihin Framax, lu-framax, Koottavaan suurmuottiin Top 50 ja Valmismuottiin FF 20. Säätöalaosa 540 urex 60 helpottaa käsittelyä erityisesti muottia siirrettäessä. Karkea säätö 10 cm:n välein ja hienosäätö kierteellä. Käyttäjätietoa oka-järjestelmämuotti Framax Xlife simerkki yhdistelymahdollisuusksista tyyppi 4 G H F G a a ,2-586,5 cm Säätöyläosa urex Jatke urex 60 2,00m Liitoskappale urex 60 Yläpään kiinnityskappale urex 60 lapää urex 60 F Säätöalaosa 540 urex 60 G Vinotuen muottipää H Vinotuki 540 Tyyppi Ulosvetopituus L [m] Säätöyläosa urex () Jatke urex 60 2,00m () 1 3,79-5, ,1 2 5,79-7, ,4 3 7,79-9, ,7 4 7,22-11, ,5 5 9,22-13, ,8 Liitoskappale urex 60 () Yläpään kiinnityskappale urex 60 () lapää urex 60 () Säätöalaosa 540 urex 60 (F) Vinotuen muottipää (G) Paino [kg] Nyrkkisääntönä pätee: Tuenta- ja suoristusosien pituus säätötuen urex kanssa vastaa tuettavaa muottikorkeutta. 56 Muottimestarit

57 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Raskas vinotuki Välikappale 2,40m Välikappale 3,70m Vinotuki KS säätöosa muottipäällä Irrotustyökalu Universal Säätömuttereiden helppoa käsittelemistä varten. Yleissääntönä pätee: Raskaiden vinotukien pituus vastaa tuettavaa muottikorkeutta Välikappaleiden lukumäärä ja tyyppi katso taulukko Säätöpää Vinotuki KS säätöosa ilman muottipäätä Tyyppi Pituus L [m] sall. aksiaalikuorma [kn] paine 1) min. L halb. L max. L Vinotuki KS, säätöosa muottipäällä Välikappaleet lyhyt 2,40 m pitkä 3,70 m 1... sall. aksiaalikuorma = 40 kn 2... koottavat suurmuotit ja seinämuotit: huomaa lisäksi liitospultti 10 cm ja jousisokka 5mm 3... sisältyy toimitukseen Vinotuki KS, säätöosa ilman muottipäätä Säätöpää 2) Kuusiokantaruuvit M16 x Mutteri M16 8 Jousirengas 16 3) 1 6,0-7,4 40,0 40,0 27, ,9 2 7,1-8,5 40,0 38,2 24, ,7 3 8,4-9,8 40,0 35,6 21, ,1 4 9,7-11,1 40,0 31,7 19, ,5 5 10,8-12,2 40,0 27,8 16, ,3 6 12,1-13,5 34,2 24,1 13, ,7 7 13,4-14,8 27,1 21,5 12, ,7 8 14,5-15,9 20,8 17,5 9, ,9 Paino [kg] Muottimestarit 57

58 1.00 m Seinämuotit etonointitasot Nopeasti käyttövalmiit työtasot helpottavat betonointia ja lisäävät turvallisuutta. Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax-betonointitaso U 1,25/2,70m sivalmistettu, kokoontaitettava, nopeasti käyttövalmis, 1,25 m leveä työtaso helpottaa työntekoa ja lisää turvallisuutta m 1.25 m Sall. hyötykuorma: 1,5 kn/m 2 (150 kg/m 2 ) Kuormaluokka 2 N :2003 mukaan Käytön edellytykset: Huomaa voimassaolevat turvallisuusmääräykset. Varmista ennen betonointitason asennusta, että muotti on riittävän vakaa kestääkseen sille tulevan kuorman. Varmista muottiryhmän riittävä jäykkyys. Muottia pystytettäessä tai väliaikaisen varastoinnin aikana se tulee tukea niin ettei se pääse kaatumaan. Muottia ja betonointitasoa yhdessä siirrettäessä tulee taso varmistaa niin että se ei irtoa muotista. Muottia ei saa kääntää vaaka-asentoon yhdessä betonointitason kanssa! Vaakamuoteilla korotettaessa muotit on ankkuroitava myös yläosasta, mikäli samanaikaisesti käytetään betonointitasoja! Kahden betonointitason välillä voidaan käyttää lankkuja sovitukseen enintään 50 cm:n verran. Lankkujen limityksen tulee olla vähintään 25 cm. Muita Framax-betonointityötason U käyttömahdollisuuksia: oka-järjestelmämuotti lu-framax Xlife oka-koottava suurmuotti Top50 (Top50- adapterilla Framax-betonointitasolle U) oka-seinämuotti FF 20 (FF20-adapterilla Framax-betonointitasolle U) Taso sijaitsee 30 cm muotin yläreunan alapuolella, jolloin muotti toimii myös tason reunana. Kaide voidaan lukita kahteen asentoon: - pystysuoraan - 15 kaltevaksi Käännettävä lankku: - Vinotuet voidaan kiinnittää muottiin kääntämällä etummaista lankkua. - Tämä mahdollistaa muottisiteiden asentamisen muotin yläosaan ja tekee tilaa jäykistinpalkeille a a cm Käännettävä lankku 58 Muottimestarit

59 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife etonointitason valmistelutyöt: Käännä kaide ylös ja lukitse paikalleen. Seinämuotit Irrota nostoraksit. Varmistuskoukut asettuvat automaattisesti paikalleen. Tarkasta varmistuskoukkujen lukkiutuminen oikeaan asentoon! Käännä molemmat sivuvasteet () oikeaan asentoon etonointitaso on nyt varmistettu niin että se ei voi vahingoissa irrota paikaltaan. Irrottaminen: Kiinnitä nostoraksit työtasoon ja nosta pois. etonointitasoa nostettaessa nostorakseilla betonointitason kiinnitys irtoaa automaattisesti Sulje taso käännettävällä lankulla. Siirto ja ripustaminen: Kiinnitä 4-haara nostoraksit betonointitasoon (esim. oka-4-haara nostorakseilla 3,20m) ja asenna muotille Ripusta betonointitaso muotin yläreunaan. Kuljetus, pinoaminen ja varastointi Pinossa 10 Framax-työtasoa U yksi työtaso koottuna Varmistuskoukku a cm b cm c x 18,7 cm d cm e... n. 218 cm f cm g cm Muottimestarit 59

60 1.00 m Seinämuotit Framax-betonointitaso O 1,25/2,70m sivalmistettu, kokoontaitettava, nopeasti käyttövalmis, 1,25 m leveä työtaso helpottaa työntekoa ja lisää turvallisuutta. Käyttäjätietoa oka-järjestelmämuotti Framax Xlife etonointitason valmistelutyöt: Käännä kaide ylös ja lukitse paikalleen Käännä konsoli () auki ja lukitse m 2.70 m Sall. hyötykuorma: 1,5 kn/m 2 (150 kg/m 2 ) Kuormaluokka 2 N :2003 mukaan Muita Framax-betonointitason O käyttömahdollisuuksia: oka-järjestelmämuotti lu-framax Xlife oka-koottava suurmuotti Top50 ja seinämuotti FF20 varustettu Top50-dapterilla Framax-betonointitasoon O Taso sijaitsee muotin yläreunan yläpuolella. Kaide voidaan lukita kahteen asentoon: - pystysuoraan - 15 kaltevaksi Käännettävä lankku: - Työtaso suojaa muottia betoniroiskeilta. - Tämä mahdollistaa muottisiteiden asentamisen muotin yläosaan ja tekee tilaa jäykistinpalkeille Siirto ja ripustaminen: Kiinnitä 4-haara nostoraksit betonointitasoon (esim. oka-4-haara nostorakseilla 3,20m) ja asenna muotille Ripusta betonointitaso muotin yläreunaan Käännettävä lankku Varmistuskoukku Muottimestarit

61 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Irrota nostoraksit. Varmistuskoukut asettuvat automaattisesti paikalleen. Tarkasta silmämääräisesti, ja varmista, että varmistuskoukut ovat lukitusasennossa! etonointitaso on nyt varmistettu niin että se ei voi vahingoissa irrota paikaltaan. Irrottaminen: Kiinnitä nostoraksit työtasoon ja nosta pois. Nostorakseilla nostolenkeistä nostettaessa betonointitason lukitus avautuu automaattisesti. Seinämuotit Työtasojärjestelmä Xsafe - järjestelmä erittäin korkeisiin työturvallisuusvaatimuksiin Rakennustyömaan vaativat turvallisuusnäkökohdat huomioon ottaen valmistettu työtasojärjestelmä Xsafe parantaa työturvallisuutta ratkaisevasti kahdella erikoivalmisteisella koottavalla työtasolla ja muutamalla lisäosalla. heti käyttövalmis työtaso integroidut turvakaiteet jokaiselle neljälle sivulle vinotukien kiinnityspiste konsolissa turvalliset ratkaisut myös työtason jatkeille ja nurkan ylityksille integroidut tikkaat ja itsestään sulkeutuvat läpimenokohtien luukut Kuljetus, pinoaminen ja varastointi Pinossa 12 Framax-betonointitasoa O yksi kokoonkäännetty työtaso c b d a a c a cm b x 18 cm c cm d... n. 220 cm Huomaa käyttäjätieto "oka-järjestelmämuotti Framax Xlife työtasojärjestelmällä Xsafe"! Muottimestarit 61

62 Seinämuotit etonointitaso yksittäisistä konsoleista Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Käytön edellytykset: Huomaa voimassaolevat turvallisuusmääräykset. Varmista ennen betonointitason asennusta, että muotti on riittävän vakaa kestääkseen sille tulevan kuorman. Varmista muottiryhmän riittävä jäykkyys. Muottia pystytettäessä tai väliaikaisen varastoinnin aikana se tulee tukea niin ettei se pääse kaatumaan. Saksassa huomioonotettavat seikat: Puisten telineen osien tulee vastata vähintään lajitteluluokkaa S10 ja niiden tulee olla varustettuja Ü-merkinnällä. Framax-konsoli 90 Framax työtasokonsolilla 90 voidaan kätevästi rakentaa 90 cm leveä betonointitaso. Telineputkilla varustettu malli Työkalu: kiintoavain 22 liitososien ja telineputkien asentamista varten. Telineputki liitin Telineputki 48,3mm Ruuvattava liitin 48mm 50 Kuusioruuvi M14x40 + kuusiomutteri M14 (ei sisälly toimitukseen) Mahdolliset kiinnitystavat runkoprofiilissa Nostolukitus h b poikkiprofiilissa b cm h cm Sall. hyötykuorma: 1,5 kn/m 2 (150 kg/m 2 ) Kuormaluokka 2 N :2003 mukaan Maks. vaikutusleveys: 2,00 m Lukitse konsoli muottiin jousisokalla, ettei se pääse irtoamaan. Lattialankut ja kaidelaudat: Juoksumetriä kohti tarvitaan 0,9 m 2 lattialankkua ja 0,6 m 2 kaidelautaa (työmaa toimittaa ). nintään 2,5 m:n jännevälin ainevahvuudet: Kansilankut min. 20/5 cm Kaidelaudat min. 20/3 cm Kansilankkujen kiinnitys: 5 ruuvilla M 10x120 konsolia kohti (eivät sisälly toimitukseen). Tasolautojen kiinnitys: nauloilla poikkiprofiilissa vaakamuoteissa Framax-konsoli 90 Jousisokka Kiilapultti R 7,5 Huom: Pystyssä seisoviin Framax Xlife Uni-muotteihin 2,70m ja 3,30m (valmistusvuodesta 2008 lähtien) ripustus on mahdollista myös keskimmäisen poikittaisprofiilin vasemmanpuoleiseen reikään Muottimestarit

63 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit etonointitason päätykaide / vastekaide etonointitason päätykaide Jos betonointitaso ei kierrä rakennetta ympäri, on tasojen päätyihin asennettava kaiteet. Sivukaide T sennus: Kiinnitä kaidekonsolit tiukasti betonointitason lattiaan (kiinnitysalue 2-43 cm). Varmista kaidelaudat nauloilla 28x65 kaiteen sankoihin. Katso käyttäjän opas "Kaidekonsoli S"! Vastekaide varustettuna holvikaiteella 1,10m Jos betonointitelineet kiinnitetään vain muotin yhdelle sivulle, voidaan holvikaiteella 1,10 m tehdä putoamissuoja vastamuottiin Integroitu säädettävä kaide Kaidelauta vähint. 15/3 cm (työmaalta) Työtaso a Sivusuojan osat: 1 sivukaide T 1 kaidelauta vähint. 15/3 cm (työmaalta) sennus: Kiinnitä kiristysosa betonointitasoon kiilan avulla (kiinnitysalue 4-6 cm). seta kaide paikalleen. Säädä säädettävä kaide haluttuun pituuteen ja varmista. seta jalkasuojus (kaidelauta) paikalleen a cm Holvikaide 1,10m Kuusiomutteri 20,0 Kuusiomutterin varmistus (esim. varmistuslanka) Kaidelauta Kaidekonsoli S sennus: Kiinnitä holvikaide 1,10m kuusiomutterilla 20,0 muotin poikittaisporaukseen. Varmista kuusiomutteri 20,0. Katso käyttäjän opas "Holvikaide 1,10m"! Kaidelauta vähint. 15/3 cm (rakennuttaja) Kaidelautakonsoli S etonointitaso Sivusuojan osat: 2 kaidekonsolia S 3 kaidelautaa vähintään 15/3 cm (työmaalta) Muottimestarit 63

64 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Nousujärjestelmä Nousujärjestelmä XS mahdollistaa turvallisen kiipeämisen väli- ja betonointitasoille: muottia ripustettaessa/irrotettaessa muottia avattaessa/suljettaessa raudoitusta kiinnitettäessä betonoitaessa Huom: Nousujärjestelmää valmistettaessa tulee noudattaa voimassaolevia kansallisia määräyksiä. Varoitus! Tikkaita XS saa käyttää vain järjestelmän osana, ei nojatikkaina. sennus Muotin valmistelu Muottiryhmien kokoaminen vaakasuorassa asennossa (katso luku "Muottiliitos"). senna työtasot ja vinotuet vaaka-asennossa olevaan muottiyhdistelmään (katso luku "etonointitasot" ja "Tuki- ja säätöosat"). Kiinnitä liittimet muottiin seta liitin XS seinämuottiin muotin yläreunan alueelle kehäprofiiliin. Kiinnitä liitin XS seinämuottiin 2:lla pikaliittimellä RU Liitin XS seinämuottiin Pikaliitin RU seta liitin XS seinämuottiin kehäprofiilin alaosaan. Kiinnitä liitin XS seinämuottiin 2:lla pikaliittimellä RU Liitin XS seinämuottiin Pikaliitin RU Yli 5,85 m:n muottikorkeuksille on asennettava lisäksi liitin XS seinämuottiin suunnilleen muotin keskikohtaan samalla tavoin. Näin estetään tikkaiden keinahteleminen niitä ylös kiivettäessä. 64 Muottimestarit

65 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Tikkaiden asentaminen seinämuotin ylempään liittimeen XS Vedä pultti ulos ja käännä molemmat varmistuskoukut pois. seta tikkaat XS 4,40m ripustussangat alaspäin liittimeen XS. Käännä varmistuskoukut kiinni. Pujota pultti muotin korkeutta vastaavaan askelmaan ja varmista rengassokalla. Seinämuotit senna portti XS kiinnityskoukulla ja siipimuttereilla tikkaisiin a Portti XS sennukseen tarvittavat osat on kiinnitetty irtoamattomasti porttiin XS. - etuasennossa (a) Työntöpultti Varmistuskoukku XS tikas 4,40m Nousujärjestelmä XS yli 3,75 m:n korkeuksille Ulosvedettävä tikkaan jatke (sovitus maahan) Nosta ulosvetämistä varten tikkaiden varmistuslukitusta ja ripusta tikkaan jatke XS 2,30m toisten tikkaiden haluamaasi askelmaan. seinämuotin alemmassa liittimessä XS Vedä pultti ulos, käännä molemmat varmistuskoukut pois ja aseta tikkaat liittimelle XS. Käännä varmistuskoukut kiinni, aseta pultti paikalleen ja varmista rengassokalla. Tr a Lähikuva b etuasennossa (a) jos yhdet tikkaat - taemmassa asennossa (b) ulosvetoalueella (2 tikkaat) Varmistuskoukku XS tikas Tr XS tikas 4,40m XS jatkotikas 2,30m Varmistuslukitus Kahden jatkotikkaan XS 2,30 m päällekkäinen ulosvedettävä liitos tehdään samalla tavoin. Muottimestarit 65

66 Seinämuotit Jäykkä jatkotikas Työnnä jatkotikas XS 2,30m ripustussangat alaspäin järjestelmätikkaiden XS 4,40m reisiin ja kiinnitä. Kiristä ruuveja vain kevyesti! Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Ripusta putoamissuoja XS seuraavaan vapaana olevaan askelmaan. Ripusta muut putoamissuojat seuraaviin vapaina oleviin askelmiin. Ruuvit () sisältyvät tikkaiden XS 4,40m ja jatkotikkaiden XS 2,30m toimitukseen. XS tikas XS 4,40m XS jatkotikas 2,30m Ruuvit SW 17 mm Kahden jatkotikkaan XS 2,30 jäykkä liitos päällekkäin tehdään samalla tavoin. Tärkeä Tr huomautus: Putoamissuojan turvallisuusteknisessä toteuttamisessa on noudatettava käyttömaassa voimassa olevia viranomaisten asettamia työsuojelumääräyksiä, esim. Saksassa GV 36. Ripusta putoamissuoja XS tikkailta yläosa paikalleen (alasivu aina työtason korkeudelle). Varmistuslukitus estää luvattoman irtoamisen. F Putoamissuoja XS tikkaalla Kiinnitys liitosprofiiliin sennus jäykisteprofiiliin mahdollistaa nousujärjestelmän XS asettamisen muotin kohdalle. Pohjapiirros Varmistuslukitus (irtoamissuoja) F sennus: Kiinnitä liitin XS seinämuottiin kiinnitysosalla XS Framax jäykisteprofiiliin Putoamissuoja XS tikkaalla yläosa F Varmistuslukitus (irtoamissuoja) F Putoamissuoja Kiinnitysosa XS Framax kehysprofiilissa tai vetolevyssä 2 pulttia jäykisteprofiilissa () () Liitin XS seinämuottiin Kiinnitysosa XS Framax 66 Muottimestarit

67 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Tarvittava kalusto Liitin + tikkaat 1) Liitäntä jäykisteprofiiliin 2,70-3,75 m Muotin korkeus >3,75-5,85 m 2 ) Välillä sijaitsevia poistumiskohtia ei ole otettu huomioon. >5,85-8,10 m Liitin XS seinämuottiin Pikaliitin RU tai Kiinnitysosa XS Framax 1) XS tikas 4,40m XS jatkotikas 2,30m Putoamissuoja 2,70-3,15 m >3,15-4,05 m Muotin korkeus >4,05-5,40 m >5,40-6,60 m >6,60-7,65 m >7,65-8,10 m Putoamissuoja XS tikkaalla yläosa ) Portti XS 2) Putoamissuoja XS tikkaalla 1,00m 2) Poistumiskohta välityötasolle Periaatteesa pätee: Liittimien XS seinämuottiin ja tikapuukomponenttien lukumäärät vastaavat taulukossa "Materiaalintarve" annettuja tietoja. Jokaiselle muulle poistumiskohdalle on lisäksi varattava yksi "Putoamissuoja XS tikkaalle yläosa" ja yksi "Portti XS". Välillä sijaitsevan poistumiskohdan yläpuolelle jäävät liian suuret aukot on suojattava putoamissuojalla XS 0,25m. Putoamissuojan XS 0,25m asentaminen Ripusta putoamissuoja tikkaiden vapaana olevaan askelmaan ja varmista virheelliseltä irtoamiselta Muottimestarit 67

68 G-PRÜFZRT Seinämuotit Siirto nosturilla Framax Xlife siirretään nosturilla turvallisesti Framax nostotarraimella ja oka-4-haara-nostorakseilla 3,20m. Nostotarrain lukkiutuu automaattisesti ripustamisen jälkeen. oka 4-haara nostoraksit 3,20m Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Nostotarraimen kiinnityskohdat Yksittäiset muotit seta Framax-nostotarrain aina muottiin hitsatun metallilevyn kohdalle liukumisen estämiseksi. Muotin leveys enint. 60cm Muotin leveys yli 60cm Kiinnitä oka-4-haara nostoraksit 3,20m Framaxnostotarraimiin. Ripusta tarpeettomat ketjut nostolenkkiin Maks. kantavuus (2-haara): 30 kallistuskulmaan 2400 kg asti. Kaksi pystyasennossa olevaa muottia seta Framax-nostotarrain aina muottiin hitsatun metallilevyn kohdalle liukumisen estämiseksi. Noudata käyttöohjetta Framax-nostotarrain U geprüfte Sicherheit Max. kantavuus: 1000 kg / Framax-nostotarrain Noudata käyttöohjetta 68 Muottimestarit

69 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Muottiryhmä seta Framax-nostotarrain aina muottiliitokseen () estääksesi liukumisen poikittaissuunnassa. - Poikkeus: Vaakasuoraan asennettuihin yksittäismuotteihin nostotarrain on aina asetettava poikittaisprofiilille (). Muottien purkaminen / siirto Varoitus! Muotti on kiinni betonissa. Muottia ei saa repäistä irti nosturilla! Nosturin ylikuormittumisen vaara. Käytä sopivaa työkalua, kuten esimerkiksi puukiiloja tai suoristustyökaluja muottien irrottamiseen. Nosta muottiryhmä uuteen käyttökohteeseen. Framax asennustanko Framax-asennustangolla on 3 käytännöllistä toimintoa: Nostotarraimen käyttö maasta (muottikorkeuteen 3,30 m asti) Kaksikantanaulojen ulosveto Tr Muotin asentaminen paikoilleen Pystysuorassa olevat muotit Vaakasuorassa olevat muotit Ripusta muottiyhdistelmä symmetrisesti (painopisteen sijainti). Kaltevuuskulma max. 30! nnen siirtoa: Irrota tai varmista muotin tai tason irralliset osat. Nostotarraimen käyttö 1) Nosta sankaa (varmistusvipu) vasteeseen asti. 2) Työnnä nostotarrain viimeiseen vasteeseen asti kehysprofiilille ja sulje sanka (jousituettu). Tarkista nostotarraimen ja kehysprofiilin välinen liitos! Kahvan tulee olla suljettuna! 3) Nostotarraimen lukitusmekanismi aktivoituu, kun muotteja nostetaan nosturilla. Tr Tr Muottimestarit 69

70 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kuljetus, pinoaminen ja varastointi Muottien niputus 1) seta noin 8,0 x 10,0 (L x K) aluspuut poikittaisprofiilin alle. 2) Kiinnitä aluspuut alimpaan muottiin teräsvanteella. Varoitus! Pulverilakattujen muottien liukas pinta vähentää muottien välistä kitkaa. Muottipinojen siirto ilman Framax-kuljetuskartioita (2 kpl kerrosta kohti) on ehdottomasti kielletty. Poikkeus: Framax-siirtoketjuja käytettäessä ei välttämättä tarvita kuljetuskartioita. 3) Framax-kuljetuskartioiden paikalleenasettaminen. Muottien kuljettaminen okamatic-nostoliina 13,00m Nostoliina 13,00m on kätevä apuväline kuorma-autoa purettaessa tai lastattaessa samoin kuin muottipinoja nostettaessa Framax-kartio kuljetusta varten Kuljetuskartiot estävät muottien liikkumisen pois paikaltaan. Varo! Pinoa kerrallaan vain enintään 8 muottia päällekkäin (vastaa noin 110 cm:n korkuista pinoa, aluspuu mukaanlukien). 4) Niputa koko muottipino tiukasti teräsvanteella. Tiukkaan pinotut muottiniput: Kohota muottinippuja (esim. lankulla () ), niin että nostoliinat voidaan pujottaa paikalleen. Varoitus! Varmista muottinipun tukevuus! Varoitus! Nosto kuvatulla tavalla on luvallista ainoastaan mikäli voidaan poissulkea nostoliinojen 13,00m toisiinsa päin siirtymisen vaara ja kuorman liikahtelun vaara. Maks. kantavuus: 2000 kg Noudata käyttöohjetta Framax-kuljetuskartio Teräsvanne luspuu 70 Muottimestarit

71 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit Framax siirtoketjut Muottipinojen turvalliseen kuljetukseen nosturilla rakennustyömailla, varastointialueilla jne. Käytön edellytykset: Pinon alin kerros saa koostua vain yhdestä muotista. Yhdessä muottipinossa saa olla vain samanlevyisiä muotteja. Ylimmissä kerroksissa voi olla myös "puolileveitä" muotteja. Tärkeää on, että muotit on kiinnitetty vähintään kahdella teräsvanteella eikä keskelle jää tyhjiä koloja. Kuljetus on kielletty, ellei muottipinon reuna ole yhdessä linjassa Framax-siirtoketjut (koostuen 4:stä nostosilmukasta) Siirtoketjut tai oka-4-haara nostoraksit 3,20m Noudata käyttöohjetta Framax siirtoketjujen neljä lenkkiä tukevat muottinippua jokaiselta neljältä sivulta. Yksittäiset muotit eivät pääse liukumaan paikaltaan. dut: Jousikuormitteiset nostokoukut tarttuvat alhaalta muottikehyksen uraan, eivätkä irtoa vahingossa vaikka nostokuormitus ketjuissa loppuu. Framax siirtoketjujen automaattisesti tapahtuvan tasauksen ansiosta paino jakautuu tasaisesti. Vain yksi henkilö tarvitaan Framax-siirtoketjujen kiinnittämiseen ja irrottamiseen. rillistä varmistusta Framax-kuljetuskartioilla ei tarvita. Max. kantavuus: 2000 kg / 4 silmukkaa Max. pinonkorkeus: 8 muottia (sis. aluspuun) Muottimestarit 71

72 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife oka 4-haara nostoraksit 3,20m oka-4-haara nostoraksit 3,20m on monipuolinen nostoväline: integroidut rengaskoukut muottien, työtasojen ja laidallisten kehikkojen nostamista varten. Katso lisää kohdasta "Siirto nosturilla". yhdistettynä Framax-nostopulttiin 5kN muottinippujen ja yksittäisten muottien nostamista varten. Framax-kuljetuspultti 5kN ja oka 4-haara nostoraksit 3,20m Framax-nostopultti 5kN () yhdistettynä oka 4-haara nostorakseihin 3,20m () soveltuu yksittäisten muottien tai kokonaisten muottinippujen nostamiseen. Muottipinojen nosto ja siirto Muottien nosto muottipinoista oka-4-haara nostoraksit 3,20m voidaan yksittäisiä haaroja lyhentämällä sovittaa painopisteen mukaisesti. Nostokuormat Kulma P max (kg) haara haara haara Noudata käyttöohjetta Varoitus! Muottipinojen nosto ilman Framax-kuljetuskartioita (2 kpl kerrosta kohti) on ehdottomasti kielletty. Sallitut nostokuormat: 500 kg / Framax-nostopultti 5kN Noudata käyttöohjetta 72 Muottimestarit

73 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Seinämuotit oka-kuljetus- ja varastointikehikot Käytä hyväksesi oka kuljetus- ja varastointikehikkoja rakennustyömaalla. rilaiset kuljetus- ja varastointikehikot ja verkkokehikot tuovat järjestystä rakennustyömaalle, lyhentävät hakuaikoja ja yksinkertaistavat järjestelmäkomponenttien, pienosien ja lisävarusteiden varastointia ja kuljetusta. oka-kuljetus- ja varastointikehikot 1,20x0,80m Kaikkien pienten osien säilyttämiseen: pitkäikäinen pinottava turvallisesti nosturilla siirrettävä Kuljetus- ja varastointikehikoissa toimitetaan esim.: Framax-pikaliitin RU Framax-säädettävä pikaliitin Framax-jäykistinpalkit 0,90m Framax-kiristysliittimet Framax-päätyankkurit Framax-yleiskiinnikkeet Laidallisen kehikon jako osastoihin Laidallisen kehikon sisältö voidaan jakaa kehikon sisällä olevien osastojen 1,20m tai 0,80m avulla. Lukitus välilevyjen kiinnittämistä varten ri vaihtoehdot Laidallisen kehikon jaottelu osastoihin pituussuunnassa poikittaissuunnassa 1,20m maks. 3 kpl. 0,80m maks. 3 kpl. Tr Tr Tr Maks. kantavuus: 1500 kg Noudata käyttöohjetta Muottimestarit 73

74 Seinämuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife oka kuljetus- ja varastointikehikot Pitkien osien säilyttämiseen: pitkäikäinen pinottava turvallisesti nosturilla siirrettävä oka kuljetus- ja varastointikehikossa 1,55x0,85m toimitetaan esim: Framax-ulkokulma 2,70m ja 3,30m Vinotuet Framax-työtasokonsolit 90 oka kuljetus- ja varastointikehikossa 1,20x0,80m toimitetaan esim: Framax-ulkokulmat 1,35m Framax-säädettävät kulmat 1,35m Framax-jäykistinpalkit 1,50m oka-laatikko pienosille Kätevä säilytyslaatikko pienosien kuljetusta ja varastointia varten: pinottava turvallisesti nosturilla siirrettävä Kaikki liitos- ja ankkurointiosat voidaan varastoida ja pinota tässä laatikossa. Kiinnitettävällä pyöräsarjalla saadaan laidallisesta kehikosta nopea ja näppärä kuljetusväline. Maks. kantavuus: 1000 kg Noudata käyttöohjetta Max. kantavuus: 1100 kg Noudata käyttöohjetta Kiinnitettävä pyöräsarja F Kiinnitettävällä pyöräsarjalla saadaan laidallisesta kehikosta nopea ja näppärä kuljetusväline. Sopii yli 90 cm:n läpikulkuaukoista. Kiinnitettävällä pyöräsarjalla saadaan laidallisesta kehikosta nopea ja näppärä kuljetusväline. Kiinnitettävä pyöräsarja voidaan asentaa seuraaviin laidallisiin kehikkoihin: oka kuljetus- ja varastointikehikot oka laatikko, pienosille 74 Muottimestarit

75 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Pilarimuotti Pilarimuotti Framax Xlife uni-muotit mahdollistavat joustavan sovituksen 5 cm:n välein aina 105 cm x 105 cm:n poikkileikkauksiin asti 30 cm:n 45 cm:n, 60 cm:n ja 90 cm:n pilarit voidaan valmistaa myös Framax Xlife-muoteilla ja Framaxulkokulmilla (sallittu valupaine: 80 kn/m 2 ). Sallittu valupaine: 90 kn/m Muottimestarit 75

76 Pilarimuotti Pilarimuotin pystyttäminen Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax Xlife uni-muoteilla Käytännöllinen 5 cm:n jako soveltuu erinomaisesti pilareiden muotitukseen. Poikkileikkaukset enint. 105 x 105 cm. Muottikorkeudet 3,30 m, 2,70 m, 1,35 m ja 0,90 m mahdollistavat korkeussovituksen 45 cm:n välein. Sulje uni-muottien tarpeettomat porausreiät Framax-unimuotin tukkeilla R 24,5. Framax Xlife uni-muotti 0,90m Pilarimuotit voidaan suoristaa täsmällisimmin noudattamalla yllä kuvattua vinotukien järjestystä. Varmista vapaana seisovat muotin puoliskot aina vinotuilla niin, että ne eivät voi kaatua. Muottien asentaminen / purkaminen Muottien asentaminen: esikokoa muotin puolikas vaaka-asennossa. varmista ensimmäinen muotin puolisko vinotuilla, irrota sen jälkeen nosturista. liitä toinen puolikas ensimmäiseen, irrota sen jälkeen nosturista. Muotin purkaminen: Kiinnitä ilman vinotukia oleva muotin puolikas nosturiin, irrota kiinnittimet toisesta puoliskosta, nosta pois ja välivarastoi vaakasuorassa asennossa. Kiinnitä vinotuilla varustettu muotin puolikas nosturiin, irrota vinotukien kiinnitys lattiasta ja siirrä muotinpuolikas simerkki: pilari 20 x 60 cm Framax Xlife uni-muotti 1,20m simerkki: Pilari 90 x 90 cm a cm:stä 105 cm:iin 5 cm:n välein Framax Xlife uni-muotti 0,90m Framax Xlife uni-muotti 1,20m Framax yleiskiinnike + super-mutteri 15,0 Framax kolmiosivulista a Molempien muottileveyksien yhdistelmä: Suuret suorakulmaiset poikkileikkaukset voidaan muotittaa taloudellisesti molempien muottileveyksien yhdistelmällä. 76 Muottimestarit

77 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Pilarimuotti sentaminen H Uni-muotti 2,70m Muotinkorkeus Uni-muotti () (H) 2,70m 1,35m 0,90m Kappalelukumäärät Uni-muotti 3,30m Uni-muotti () Muotinkorkeus (H) 3,30m 2,70m 1,35m 0,90m Kappalelukumäärät Pikaliitin RU () Yleiskiinnike () Supermutteri 15,0 () 0,90m ,35m ,80m ,25m ,70m ,15m ,60m ,05m ,50m ,95m ,40m Pikaliitin RU () Yleiskiinnike () Supermutteri 15,0 () 3,30m ,20m ,65m ,00m ,60m Muottimestarit 77

78 Pilarimuotti Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax-ulkokulmat ja Framax Xlifemuotit Mitat 30 cm, 45 cm, 60 cm ja 90 cm ovat toteutettavissa myös Framax-ulkokulmilla ja Framax Xlifemuoteilla. sentaminen Sallittu valupaine: 80 kn/m 2 H Framax Xlife-muotti (max. 60cm) Framax-ulkokulma Framax-pikaliitin RU Kulmalista 90 cm:n pilareissa on pikaliittimen sijasta käytettävä kiilapulttia ja kiilaa. Kiilaliitoksia ei saa öljytä eikä voidella. Framax kiilapultti R 7,5 sall. kuormitettavuus poikittaishylsyssä: 25,0 kn simerkki: Framax-ulkokulmat 2,70m Framax Xlife-muoteilla 0,45x2,70m Muotinkorkeus Framax Xlife-muotti () Framax-ulkokulma () (H) 3,30m 2,70m 1,35m 3,30m 2,70m 1,35m 1,35m 4 4 2,70m 4 4 3,30m 4 4 Muotinkorkeus (H) Kappalelukumäärä Pikaliitin RU tai Kiilapultti ja kiila () 1,35m 16 2,70m 32 3,30m Framax Xlife-muotti 0,90m Framax-ulkokulma Framax-kiilapultti R 7,5 Framax-kiila R 78 Muottimestarit

79 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Pilarimuotti oka-pilarimuotin työtaso 150/90cm Tuotteen kuvaus Kuljetus, pinoaminen ja varastointi okan pilarimuotin työtasot on esiasennettu ja ne ovat koottuina helposti kuljetettavissa ja varastoitavissa eivätkä liiku sivusuunnassa. Pinossa 7 pilarimuotin työtasoa a yksi työtaso koottuna 150 cm cm c c c c c c c d b a e Takakaide Sivukaide Nosturin ripustuskohta takana Varmistuskoukku (sininen) = nosturin ripustuskohta edessä Ylimääräinen ripustuskohta (punainen) parkkiasennossa Sall. hyötykuorma: 1,5 kn/m 2 (150 kg/m 2 ) Kuormaluokka 2 N :2003 mukaan a cm b cm c... 28,6 cm d... 24,8 cm e cm sennus Käännä sivukaide ylös Tärkeimmät ominaisuudet: sivalmistettu, nopeasti käyttövalmis työtaso mahdollistaa turvallisen työskentelyn pilaria valettaessa sen sivumitoista riippumatta. - Framax Xlife: 25x25cm - 105x105cm - lu-framax Xlife: 25x25cm - 60x60cm Helppo ja nopea kuljetus tasoon upotettujen nosturin kiinnityskohtien avulla. Pilaria kohti voidaan käyttää kulloinkin vain yhtä pilarityötasoa. Nopeasti ripustettava työtaso siirtyy kätevästi muotista muottiin. Näin yksi työtaso riittää useammalle pilarimuotille. Käännettävät sivukaiteet helpottavat sisääntuloa. Molemmat sivukaiteet voidaan lukita avoimeen ja suljettuun asentoon. Kaide lukkiutuu automaattisesti paikalleen. Käännä takakaide ylös. Kaide lukkiutuu automaattisesti paikalleen. Pilarimuotin työtaso on nyt käyttövalmis. Huom: Kokoon taitettaessa käännä ensin takakaide, sen jälkeen sivukaide. Muottimestarit 79

80 Pilarimuotti Työtason siirtäminen Kiinnitä nosturi kuvan osoittamiin kohtiin. Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kun työtasoa nostetaan 4-haara rakseilla varmistuskoukusta () työtason lukitus aukeaa automaattisesti Nosturin kiinnityskohta takana Nosturin kiinnityskohta edessä Punainen lisäkiinnityskohta parkkiasennossa. Ripusta pilarimuotin työtaso muottiin. Muotin ja työtason siirto yhtenä kappaleena Nosturin työaikaa voidaan lyhentää siirtämällä okapilarimuotin työtaso yhdessä muotin kanssa: Siirrä vain muottipuoliskoja. Maks. muottikorkeudet yhdessä nostossa: - 8,10 m uni-muoteilla 0,90m - 5,40 m uni-muoteilla 1,20m Ripusta työtaso muottiin (katso työn kulku kohdasta "Työtason siirtäminen") Siirrä nosturin lisäkiinnityskohta () parkkiasennosta käyttöasentoon. Oikea asento = kallistettuna eteenpäin muotin suuntaan Ripustaminen käy huomattavasti helpommin ohjausköysillä. Lukitse nosturin lisäkiinnityskohta tason alapinnalla olevalla liukukappaleella (F). Pilarimuotin työtason ripustamisen jälkeen irrotetaan 4-haara nostoraksit. F Varmista, että liukukappale asettuu varmasti etuasentoon. Varmistuskoukku () putoaa alas lähtöasentoon ja varmistaa samalla työtason automaattisesti vahingoissa tapahtuvalta irtoamiselta. 80 Muottimestarit

81 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Pilarimuotti Varmista muotin puolikas ilman työtasoa erillisillä vinotuilla. Kiinnitä nosturi kuvan osoittamiin kohtiin Nosturin kiinnityskohta takana Nosturin lisäkiinnityskohta Työtaso voi olla koko toimenpiteen ajan kiinnitettynä muottiin. Työtason irrottaminen muotista Lukitse liukukappale (F) taka-asentoon ja siirrä nosturin lisäkiinnityskohta parkkiasentoon. Kiinnitä nosturi luvussa "Työtason siirtäminen" osoitettuihin kohtiin. Muottimestarit 81

82 Pilarimuotti Käyttäjätietoa oka-järjestelmämuotti Framax Xlife sennus- ja käyttöohjeet nousujärjestelmään Nousujärjestelmä XS yhdistettynä pilarimuotin työtasoon150/90cm on turvallinen nousutie pilarimuotteille: muottipuoliskoja nosturiin kiinnitettäessä/irrotettaessa muottipuoliskoja avattaessa/suljettaessa valmisraudoitetta asennettaessa betonoitaessa Huom: Nousujärjestelmää valmistettaessa tulee noudattaa voimassaolevia kansallisia määräyksiä. Varoitus! Tikkaita XS saa käyttää vain järjestelmän osana, ei nojatikkaina. Tarvittava kalusto Työtaso + tikkaat Muotin puolikas työtason kanssa 2,70-3,60 m >3,60-5,70 m >5,70-8,10 m 2,70-3,00 m Muotin puolikas ilman työtasoa Liitin XS pilarimuotin työtasolle Liitin XS Framax/ lu-framax Framax yleiskiinnike 10-16cm Super-mutteri 15, Tikas XS 4,40m Tikkaan jatke XS 2,30m >3,00-5,10 m >5,10-7,40 m >7,40-8,10 m Muotin puolikas työtason kanssa Muotin puolikas ilman työtasoa Putoamissuoja Putoamissuoja XS tikkaalla yläosa Putoamissuoja XS tikkaalla 1,00m 5,00-5,40 m >5,40-6,60 m >6,60-7,80 m >7,80-8,10 m 5,00-5,55 m 5,55-6,75 m >6,75-7,95 m >7,95-8,10 m Tr Muottimestarit

83 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Muotin puoliskojen valmistelu Tärkeä huomautus: Noudata muottien oikeaa järjestystä. Pilarimuotti Suorista liitin XS Framax/lu-Framax tikkaisiin ja kiinnitä alimpaan ankkurointiprofiiliin Framax-yleiskiinnikkeellä 10-16cm ja super-mutterilla 15,0. esikokoa muotin puolikas vaaka-asennossa. Muotin puolikas ilman pilarimuotin työtasoa senna nousujärjestelmä vaaka-asennossa olevaan muotin puoliskoon. Kiinnitä liitin XS Framax/lu-Framax ylimpään ankkuriprofiiliin Framax-yleiskiinnikkeellä 10-16cm ja super-mutterilla 15,0. Kiinnitä tikkaat kuvan mukaisesti työntöpultilla. Varmista työntöpultti. Tr Tr a Liitin XS Framax/lu-Framax Framax yleiskiinnike 10-16cm Super-mutteri 15,0 Yli 5,10 m:n muottikorkeuksille on asennettava lisäksi liitin XS Framax/alu-Framax suunnilleen pilarimuotin keskikohtaan samalla tavoin. Näin estetään tikkaiden keinahteleminen niitä ylös kiivettäessä. Vedä työntöpultti ulos, käännä molemmat varmistuskoukut pois ja pujota tikkaat sisään. Käännä varmistuskoukut kiinni, aseta pultti paikalleen ja varmista rengassokalla. F Tr etuasennossa (a) Liitin XS Framax/lu-Framax Framax yleiskiinnike 10-16cm Super-mutteri 15,0 Tikkaat Työntöpultti Tr a F b - etuasennossa (a) jos yhdet tikkaat - taemmassa asennossa (b) ulosvetoalueella (2 tikkaat) F Työntöpultti Varmistuskoukku Katso tarkemmat ohjeet tikkaiden asentamista ja putoamissuojaa varten luvusta "Nousujärjestelmä". Muotin puolikas johon on kiinnitetty pilarimuotin työtaso Pilarimuotin työtaso ja tikkaat asennetaan pystyssä olevaan pilarimuottiin. Muottimestarit 83

84 Pilarimuotti Käyttäjätietoa oka-järjestelmämuotti Framax Xlife siasennus siasenna nousujärjestelmä XS ja pilarimuotin työtaso 150/90cm maassa vaaka-asennossa ja nosta oka-4-haara-nostorakseilla 3,20m pystyasennossa olevaan muotin puoliskoon. (lyhennä 2 ketjun haaraa sisääntulon kohdalla noin viiden nivelen verran!) Muotitus Pystytä muotin puolisko ilman pilarimuotin työtasoa, nosturia apuna käyttäen. G Tr G 1 F F F oka pilarimuotin työtaso 150/90cm Tikas XS 4,40m Tikaan jatke XS 2,30m Liitin XS pilarimuotin työtasolle Putoamissuoja XS tikkaalla yläosa F Putoamissuoja XS tikkaalla 1,00m G oka 4-haara nostoraksit 3,20m G 1 lyhennetyt ketjun haarat Varmista muotin puolisko kahdella vinotuella kaatumista vastaan (kiinnitys katso luku "Tuki- ja säätöosat"); irrota vasta sen jälkeen nosturista. Kiinnitä liitin XS pilarimuotin työtasoon toimitukseen sisältyvillä ruuvaustarvikkeilla oka-pilarimuotin työtasoon 150/90cm. seta tikkaat XS 4,40m ripustussangat alaspäin liittimeen XS. Pujota työntöpultti tikkaaseen pilarimuotin korkeutta vastaavaan askelmaan ja varmista kiertämällä. Tr c H b a d a... Reikä pilarimuotin korkeudelle 2,70 m b... Reikä pilarimuotin korkeudelle 3,00 m c... Reikä pilarimuotin korkeudelle yli 3,30 m d... Lisäreikä erikoiskäyttötarkoituksia varten oka pilarimuotin työtaso 150/90cm Tikas XS 4,40m Liitin XS pilarimuotin työtasolle H Työntöpultti 84 Muottimestarit

85 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Muotin puoliskojen yhdistäminen Pystytä toinen muotinpuolisko nosturia apuna käyttäen. Pilarimuotti senna alempi liitin XS Framax/lu-Framax noudattaen asennusohjeita jotka on annettu muotin puoliskolle ilman pilarimuotin työtasoa. Yli 5,70 m:n muottikorkeuksille on asennettava lisäksi liitin XS Framax/lu-Framax suunnilleen pilarimuotin keskikohtaan samalla tavoin. Näin estetään tikkaiden keinahteleminen niitä ylös kiivettäessä. Ripusta esivarusteltu pilarimuotin työtaso yhdessä tikkaiden kanssa pilarimuottiin Sulje muotin puoliskot. Varmista muotin puolisko kolmella vinotuella kaatumista vastaan (kiinnitys katso luku "Tuki- ja säätöosat"); irrota vasta sen jälkeen nosturista Kiinnitä tikkaat liittimiin XS Framax/lu-Framax. Pilarimuotin työtason ripustamisen jälkeen irrotetaan 4-haara nostoraksit. Muottimestarit 85

86 Pilarimuotti Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Muottien irrottaminen ja siirto nsimmäinen muotin puolisko Kiinnitä nosturin roput muotin puoliskoon, jossa on pilarimuotin työtaso. Irrota vinotukien ankkurointi maasta. Irrota kiinnitys toiseen muotinpuoliskoon ja erota muotin puoliskot toisistaan. Toinen muotin puolisko Kiinnitä nosturin ripustin vielä pystyssä olevaan, tuettuun muotin puoliskoon. Irrota vinotukien ankkurointi maasta. seta nosturilla siirretty muotin puolisko maahan puhdistamista varten ja varmista. Varo! Muottia ei saa repäistä irti nosturilla. Käytä sopivaa työkalua, kuten esimerkiksi puukiiloja tai suoristustyökaluja. seta nosturilla siirretty muotin puolisko maahan puhdistamista varten ja varmista Muotin puoliskon siirto työtason kanssa katso luku "Muotin ja työtason siirto yhtenä kokonaisuutena". 86 Muottimestarit

87 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kaarimuotti Kaarimuotti Kaarien nopea muotitus Framax-kaaripelleillä kaarimuotit muotoilevat jokaisen kaarteen! Framax-kaarimuoteilla ja järjestelmämuotin Framax Xlife muoteilla rakentaa valmistaa polygonaalisesti kaarevia rakenteita. Kustannuksia säästetään huomattavasti kun käytetään valmiita Framax Xlife-muotteja ja kaikkia lisävarusteita kuten vinotukia ja betonointitasoja Framax Xlife-ohjelmasta. oka Framax kaaripelleillä kaarevat betonirakenteet valmistuvat taloudellisesti ja nopeasti. Sallittu valupaine: 50 kn/m Muottimestarit 87

88 Kaarimuotti Kaarimuotin asentaminen Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Yhdistelemällä Framax kaaripeltejä Framax Xlife-muotteihin voidaan muotittaa mitkä tahansa halutut säteet. Minimi sisäsäde: 1,80 m Kuten seinämuoteissa, riittää Framax-kaaripeltien kiinnittämiseen Framax Xlife muotteihin pikaliitin RU ja yksi vasaranisku. Framax-kaaripellit Korkeudet 2,70 m 1,35 m Leveydet a 0,20 m b 0,25 m c 0,30 m Framax-kaaripelti Framax-vaakajäykiste R 0,40m Framax-pikaliitin RU Kalteva aluslevy 12/18 ja siipimutteri 15,0 Framax Xlife-muotti a cm, b cm, c cm Kaaripeltileveyksien käyttö: 0,20 m - Sisäkaaripelti - Ulkokaaripelti (pituussovitus) 0,25 m - Ulkokaaripelti 0,30 m - Ulkokaaripelti 88 Muottimestarit

89 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kaarimuotti Muotitusesimerkki Rakenne: pyöreä säiliö Rakenteen sisäsäde: 3,00 m Seinänpaksuus: 0,20 m Yksinkertaistettu esitys, ilman ankkuroinnin yksityiskohtia ja vinotukia. Framax-kaaripelti 0,20m (sisämuotitukseen) Framax-kaaripelti 0,25m (ulkomuotitukseen) Framax-kaaripelti 0,20m (pituussovitukseen, tasaisesti jaoteltuna) Framax Xlife-muotti 0,45m (huomaa: sisällä ja ulkona käytetään aina yhtä suuria muotteja) Muottimestarit 89

90 Kaarimuotti Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kaaripeltien ankkurointi a G H F Täyden ympyrän kaarimuotin sulkeminen Täyden ympyrän sulkeminen voidaan tehdä usealla eri tavalla. Käytä mahdollisuuksien mukaan vain samoja muottileveyksiä. Kuormituksen jakamiseksi mahdollisimman tasaisesti vaakajäykisteelle R 0,40m, vierekkäin asetetut muotit saavat poiketa toisistaan enintään vakioleveysasteikon puitteissa. Mahdolliset epätasapainot vaativat lisätukitoimenpiteitä. Sama pätee myös liittymiskohdissa suoraan seinään samoin kuin päätymuoteissa. Kaarimuotteja käytettäessä on tuenta ja betonointi tehtävä erityisen tarkasti ja huolellisesti. Sovitus kiilapuulla a... nkkurin maksimisiirtymä = 2,5 cm nkkuritanko 15,0mm Siipimutteri 15,0 Kulma aluslevy 12/18 Framax-kaaripelti Kiristyslukko F Vaakajäykiste R 0,40m G Pikaliitin RU H Framax Xlife-muotti Jos ankkurin siirtymä on suurempi, käytä seuraavaa kaaripeltikokoa. Kierrä ylempiä ja alempia kiristyslukkoja tasaisesti kun säädät Framax-kaaripeltiä! Kiilapuu Framax-säädettävä pikaliitin Kulma aluslevy 12/18 + siipimutteri 15,0 Framax Xlife-muotti Sovitus Framax Xlife-muotilla Vaakajäykisteen R 0,40m kiinnittämistä kuvaava yksityiskohta: Vaakajäykiste R 0,40m Vaakajäykisteen R 0,40m kiinnitys ja alusta Framax-pidike Framax Xlife-muotti esim. 0,45m Framax Xlife-muotti esim. 0,60m Framax Xlife-muotti esim. 0,90m 90 Muottimestarit

91 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kaarimuotti Muotin maksimileveyden määrittely Säde-segmentti eri muottileveyksille Säde-segmentti määritellään muottien maksimileveydet säteestä ja sallitusta ympyrän kaaren poikkeamasta riippuen Pisto (ympyrän kaaren poikkeama) [cm] Säde [m] Seinän vähimmäispaksuus = 20 cm Seinän vähimmäispaksuus = 15 cm a simerkki: Säde: 6,0 m Sallittu ympyrän kaaren poikkeama: 1,0 cm => muotin maksimileveys: 60 cm b a... Oikaisumitta ulko b... Oikaisumitta sisä Ihanteellinen ympyrän kaari (ulkosäde) Ihanteellinen ympyrän kaari (sisäsäde) Framax Xlife-muotti Muottimestarit 91

92 Kaarimuotti Muottijaon määrittämiseen Käyttäjätietoa oka-järjestelmämuotti Framax Xlife simerkki Rakennuksen asettamat ehdot: Sisäsäde [cm]: 580 Ulkosäde [cm]: 600 Sallittu ympyrän kaaren poikkeama [cm]: 1,0 etonointijakson pituus [cm]: Muotin leveys: Muotin leveyden määrittely rakenteen säteen ja sallitun ympyrän kaaren poikkeaman avulla säde-pistodiagrammissa. Kaaripellin leveys sisämuottia varten: Sisämuoteissa tulee aina käyttää kaaripeltiä 0,20m. 911 (1/4 sisämitasta) Muotin leveys = 60 cm Kaaripellin leveys = 20 cm Kaaripeltien ja muottien lukumäärä sisämuottia varten: ( etonointijakson pituus muotin leveys ) / ( Muotin leveys + 20 ) =... ( ) / ( ) = 10,64 Kaaripeltien lukumäärä = tulos pyöristetään ylöspäin Kaaripeltien lukumäärä = 11 Muottien lukumäärä = kaaripeltien lukumäärä + 1 Muottien lukumäärä = 12 Ulkomuottien kaaripeltien leveydet ja lukumäärä: (Ulkosäde / sisäsäde ) ( Muotin leveys + 20 ) Muotin leveys =... Valitse seuraavaksi pienin kaaripelti "Tyyppi " kaaripeltinä. ron määrittely. ( 600 / 580 ) ( ) - 60 = 22,76 cm Kaaripellin leveys "Tyyppi " = 20 cm ro = ( 22,76 cm - 20 cm ) = 2,76 cm Kaaripeltien lukumäärä ( 1 - ( ero / 5 ) ) = ( 1 - ( 2,76 / 5 ) ) = 4,93 Kaaripeltien lukumäärä "Tyyppi " = Tuloksen pyöristys Kaaripeltien lukumäärä "Tyyppi " = 5 Kaaripeltien lukumäärä "Tyyppi " = Kaaripeltien lukumäärä Kaaripeltien lukumäärä "Tyyppi " =... Valitse "Tyyppinä " seuraavaksi suurin kaaripelti. Kaaripeltien lukumäärä "Tyyppi " = 11-5 = 6 Kaaripellin leveys "Tyyppi " = 25 cm 92 Muottimestarit

93 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Kaarimuotti Pystytys ja suoristus / betonointitasot / siirto sennus ja suoristus Vinotuet varmistavat että muotti pysyy pystyssä tukevasti tuulta vastaan ja tekee helpommaksi sen asentamisen ja suoristamisen Tärkeä huomautus: Muottien on oltava joka työvaiheessa tukevasti pystytettynä! Huomaa voimassaolevat turvallisuusmääräykset! Katso lisää kohdasta "Suoristus". etonointitaso Framax-konsoleilla 90 () voidaan rakentaa yleiskäyttöinen betonointitaso. Siirto Säädettävän lukituksen avulla muottia voidaan siirtää Framax-nostotarraimella () kaarevassa asennossa Siirtoyksikön suurin sallittu koko riippuu muun muassa käytettävästä säteestä. Suurten siirrettävien yksikköjen kohdalla on otettava huomioon yhdistelmän riittävä jäykkyys. Vältä kallistumista käytä pitkiä nostorakseja (kulma : maks. 30 ). Huomaa Framax-nostoraksien liukumisenestovarmistus! Katso lisää kohdasta "Siirto nosturin avulla". Noudata käyttöohjetta Katso lisää kohdasta "etonointiteline ja yksittäiset konsolit". Muottimestarit 93

94 Kaarimuotti Muistiinpanoja Käyttäjätietoa oka-järjestelmämuotti Framax Xlife 94 Muottimestarit

95 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Perustusmuotit Perustusmuotit Framax Xlife-muotit soveltuvat myös perustuksiin. Tämä on eduksi erityisesti silloin kun samoilla muoteilla jatketaan seinien valmistusta. Perustukset voidaan tehdä kaikilla muoteilla joko vaakasuorassa tai pystysuorassa asennossa. Pikaliittimet ja vasaran isku on kaikki mitä tarvitaan muottien liittämiseen. Pituussovitukset ja kulmaratkaisut toteutuvat yhtä helposti kuin tavallisessa seinässä. Työtä helpottavat kätevät lisävarusteet Muottimestarit 95

96 Perustusmuotit Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Perustusten muotitus Vaakasuorat muotit nkkurointi ylhäällä: ankkuritangolla 15,0mm ja super-mutterilla 15,0 alhaalla: Framax-perustuskiristimellä ja oka-reikävanteella Näin voidaan valmistaa kaikki seinänpaksuudet 5 cm välein. Super-mutteri 15,0 oka-reikävanne Puuväli Muotti 0,45x2,70m + 0,30x2,70m Framax-perustuskiristin oka-reikävanne 50x2,0mm 25m (häviää) Yhden ankkurointikohdan sallittu kuormitus Framax-perustuskiristimellä ja oka-reikävanteella on 12 kn. oka reikävanne 50x2,0mm 25m max. betonointikorkeus 1,20 m Muottien 1,35x2,70m integroiduissa lukitusprofiileissa perustuskiristimet kiinnitetään Framax-kiinnityspultilla 4-8cm. Ylempi ankkurointi tehdään Framax-ankkurointituella. Perustuskiristin nkkurointituki Muotti 2,70m 3 kpl 2 kpl Muotti 3,30m 4 kpl 2 kpl Muotti 1,35x2,70m a mm b mm Z... Leikkauspituus: seinänpaksuus + 40 cm etonointikorkeus enintään 0,90 m 0,90 m:n muottileveyksiin asti perustuskiristin mahdollistaa ankkuroinnin betonin yli Perustuskiristin 2 kpl muottia kohti Muotti 0,90x2,70m F G a a... max. 120 cm Framax-perustuskiristin Framax-kiinnityspultti 4-8cm Super-mutteri 15,0 oka-reikävanne Framax-ankkurointituki F nkkuritanko 15,0mm G Välike Framax-perustuskiristin nkkuritanko 15,0mm 96 Muottimestarit

97 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Perustusmuotit Vaakasuorat muotit ahtaassa tilassa Ylempi ankkurointi Framax-ankkurointituella: nkkurointi muotin päälle ei ankkurointireikiä nkkuritangot eivät käänny pois eivätkä ankkurointilevyt siirry paikaltaan nkkureiden välit voidaan valita vapaasti Framax-ankkurointikulma Pystysuorat 1,35 m korkuiset muotit Kuvatussa esimerkissä riittää yksi ankkuri korkeussuunnassa Framax-kulmatuki nkkuritanko 15,0mm Super-mutteri 15,0 nkkurointituki 2 kpl muottia kohti Framax-ankkurointituki: Sallittu kantavuus: 15 kn Päällimmäisten ankkuritankojen likaantumisen välttämiseksi suosittelemme käyttämään välikeputkia 22mm. rittäin ahtaassa paikassa voidaan alempi ankkuri korvata vaakatuella. Framax Xlife-muotti 1,35x1,35m nkkuritanko 15,0mm Super-mutteri 15,0 Puuväli Valitse puuväli huolellisesti! Muottien tuenta Muotti tuetaan luotettavasti naulausklossilla ja tulipuulla (työmaalta). Naulausklossi Framax-ankkurointituki nkkuritanko 15,0mm Super-mutteri 15, Puinen välike Vaakatuki Naulausklossi Framax-kiristysliitin Tukipuu Muottimestarit 97

98 Yleistä Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Framax Xlife yhdistettynä... Yleistä oka-kiipeävään muottiin MF oka-kiipeävä muotti MF on joustava ja monipuolinen muotti kaikkiin korkeisiin rakenteisiin. Muotti ja kiipeävä teline ovat kiinni toisissaan ja yhdistelmä voidaan siirtää yhdellä nostolla. oka-itsekiipeävä muotti SK utomaattikiipijä SK:n avulla muuttuu normaali kiipeävä muotti itse kiipeäväksi rakenteeksi.tämä mahdollistaa kiipeävän muotin turvallisen noston ilman nosturia. F Kiipeävä konsoli MF240 Siirtojärjestelmä MF Riipputaso MF75 5,00m Framax-konsoli 90 Framax Xlife-muotti Huomaa käyttäjätieto "oka-kiipeävä muotti MF"! Itsekiipeävä muotti SK Kiipeävä konsoli MF240 Kiipeävä konsoli MF Riipputaso SK/MF F Työtasokonsoli MF75 Framax Xlife-muotti Huomaa käyttäjätieto "oka-itsekiipeävä muotti SK 50 ja SK 100"! 98 Muottimestarit

99 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Yleistä oka-niveltyötasot Työ- ja suojarakenteiden suuren kuormitettavuuden ansiosta muotti voidaan asettaa turvallisesti niveltyötasolle. Muutamalla lisäosalla työtelineestä saadaan nopeasti kiipeävä muotti, jolla sekä muotti että teline voidaan siirtää yhdessä työvaiheessa. Näin saadan korkeiden rakenteiden muottityö nopeammaksi ja tehokkaammaksi. Tukipukki Universal F oka-niveltyötaso Vinotuki Framax-työtaso Framax Xlife-muotti Tukipukki-Universal F 4,50m Jatkettava tukipukki F 1,50m Jäykistys Vetoankkuri Framax Xlife-muotti Huomaa käyttäjätieto "oka-niveltyötaso K" tai käyttäjätieto "oka-kiipeävä muotti K"! Tukipukki Variabel oka-tukipukit oka-tukipukilla Universal F tai oka-tukipukilla Variabel voidaan tukevia Framax Xlife-muotteja käyttää myös yksipuolisina seinämuotteina. F Tukiprofiili täydellinen WU14 Monikäyttöjäykiste WS10 Top50 2,00m Säätötanko 12 3,00m Jäykistys Vetoankkuri F Framax Xlife-muotti Huomaa käyttäjätiedot "oka-toispuoleisen muotin kolmiotuki"! Muottimestarit 99

100 Yleistä lu-framax Xlife yhdistettynä Framax Xlifeen Käyttäjätietoa oka-järjestelmämuotti Framax Xlife lu-framax Xlife käsivoimin Monimutkaisten pohjapiirrosten muottityö tai kun ei ole käytettävissä nosturia, muottityö käy parhaiten lu-framax Xlife muoteilla Framax Xlife - suuret pinnat nosturilla oka-järjestelmämuotti Framax Xlife on ihanteellinen muottijärjestelmä suurten pintojen muottityöhön nosturin avulla. Yhdistämällä Framax Xlife ja lu-framax Xlife voidaan alue jakaa nosturi- ja käsimuotitusalueisiin ja samalla yksinkertaistetaan rakennustyömaan organisointia ja työn kulkua. nkkureiden sijainti: Jos lu-framax Xlife-muotti asetetaan Framax Xlifemuotin viereen, ankkurointi tulee aina tehdä Framax Xlife-muottiin! Käytettäessä Framax Xlifen ja lu-framax Xlifen yhdistelmää on "oka-järjestelmämuotti lu-framax Xlife" käsikirjassa annettuja rakenteellisia ohjeita noudatettava Muottimestarit

101 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Yleistä Itsetiivistyvän betonin käyttö Framax Xlife-Uni-muotti S 0,90x2,70m Framax Xlife Uni-muotti S soveltuu itsetiivistyvän betonin valuun. etoni pumpataan muottiin muotissa olevan liitoskappaleen kautta. 90 Käyttö päätymuottina Käyttö seinämuottina TR TR Pumppausletkun liitäntä Samat mitat ja tehtävät kuin Framax Xlife-Uni-muotti 0,90x2,70m. TR dut: etonin syöttö alhaalta i vaadi tärytystä Seinien betonointi valmiita kattoholveja vastaan Muotit likaantuvat vähemmän Vain muutamia työtasoja Voidaan käyttää joko pääty- tai seinämuottina Kysy Huomaa asennus- ja käyttöohje "Framax-Unimuotti S 0,90x2,70m"! lisätietoja oka-asiantuntijalta. Muottimestarit 101

102 Yleistä Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Puhdistus ja huolto Pulverilakattu korkealuokkainen runko ja Xlifelevyn pinnoite helpottavat huomattavasti puhdistustyötä. Puhdistus Heti betonoinnin jälkeen Muotin takasivulle jäänyt betoni puhdistetaan vedellä (ilman veteen lisättävää hiekkaa). Heti muotin poistamisen jälkeen Puhdista muotti painepesurilla ja kaapimella. etonipoistokaavin etonijäämien puhdistukseen suosittelemme Xlife kaksoisraappaa ja lastaa. Puhdistuslaite Painepesuri Xlife-levyn erikoispinnoite mahdollistaa puhdistamisen myös painepesurilla. Toiminnan kuvaus: Tr Huomaa: Laitteen teho: 200:sta enint. 300 bar:iin Huomaa painesuihkun etäisyys ja ohjausnopeus: - Mitä enemmän painetta, sitä suurempi etäisyys ja korkeampi ohjausnopeus. Varo liian voimakasta painetta silikonisaumojen alueella: - Liian suuri paine vaurioittaa silikonisaumaa. - Suihku ei saa kohdistua liian pitkää aikaa samaan kohtaan. Terä pinttyneen lian poistamiseen Terä kevyesti likaantuneiden kohtien puhdistamiseen Tr Huom: Vältä teräväkärkisten tai raapivien esineiden, teräsharjojen, pyörivien hiomalaikkojen tai kattilanpesuharjojen käyttöä. Muotinirrotusaine nnen jokaista betonointitoimenpidettä Levitä muotinirrotusainetta muottipinnalle ja päätyihin ohuelti, tasaisesti ja niin että se peittää koko muottipinnan (vältä irrotusaineen valumajälkiä muotin pinnalla)! Liian suuri annostelu vaikuttaa epäedullisesti betonipinnan laatuun. Testaa oikea annostelu ja käyttö ensin vähemmän tärkeässä kohdassa. 102 Muottimestarit

103 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Yleistä Hoito Runkoprofiiliin ei saa iskeä vasaralla Älä käytä muottiin yli 60 mm:n nauloja max. l=60 mm Muotteja ei saa kaataa eikä pudottaa seta välikepuut () pinottavien muottiryhmien väliin Näin liitososat eivät vauroita muottilevyjä. Muottimestarit 103

104 Yleistä Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Suunnitteluohjelma Tipos Tipos auttaa säästämään muottikustannuksia Tipos on kehitetty tukemaan asiakasta oka-muottien käytön suunnittelussa. Seinä- ja holvimuotteja ja työtasoja varten asiakkaalla on käytössään samat työkalut kuin oka suunnittelupalvelulla. ina oikea määrä muotteja ja lisävarusteita Helppo käyttää nopeat ja luotettavat tulokset Selkeä käyttöliittymä nopeuttaa suunnittelua. Pohjapiirroksen syöttämisestä jossa on apuna Schal-Igel - muottiratkaisun käsivaraiseen viimeistelyyn. ikaa säästyy tuntuvasti. Kuten lukuisat käytännön esimerkit todistavat, jokainen muottiongelma ratkaistaan parhaalla ja mahdollisimman taloudellisella tavalla. Käyttövarmuuden lisääntyessä kustannukset laskevat. Osaluettelot, pohjapiirrokset, "naama"kuvat, leikkaukset ja perspektiivit ovat välittömästi käytettävissä. Suunnitelmien tarkat yksityiskohdat lisäävät käyttöturvallisuutta. Tipos-oka suunnittelee Framax Xlife järjestelmälle mm: muottijaon vaadittavat korotukset sovitukset ja lisävarusteet betonointitasot, suojatelineet jne. utomaattisesti laaditut kappaleluettelot ovat sovellettavissa lukuisiin ohjelmiin edelleenkäsiteltäviksi. niten maksamaan tulevat muotit ja lisävarusteet, jotka joudutaan hankkimaan lyhyen ajan sisällä tarpeen vaatiessa tai yksinkertaisesti improvisoimalla. Tipo tarjoaa täydelliset kappaleluettelot, jotka eivät jätä tilaa hätäratkaisuille. Tipos suunnitteluohjelmalla vältetään kustannuksia jo ennen niiden syntymistä. Ja varastoituja tuotteita käytetään hyväksi parhaalla mahdollisella tavalla. simerkki selkeästä muotti- ja työtasosuunnitelmasta. Tipos-oka on edelläkävijä sekä pohjapiirrosten että kolmiulotteisten kuvausten toteuttamisessa. 104 Muottimestarit

105 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife oka-palvelut Yleistä oka-kunnostuspalvelu Muotit kuntoon seuraavaa käyttöä varten okan kunnostuspalvelu hoitaa tarvittaessa muottien tarkastuksen, puhdistuksen ja kunnossapidon. siantuntevat työntekijät huoltavat laitteet nopeasti ja edullisesti erikoislaitteilla huippukuntoon. siakkaan edut: ina käyttövalmiit muotit samalla kun niiden kestoikä pitenee. Lisäksi: vain hyvin huolletuilla muoteilla saadaan aikaiseksi toivotut laatuvaatimukset täyttävät betonipinnat. Muotit puhdistetaan huolellisesti uudenaikaisissa laitteistoissa energiaa ja ympäristöä säästävällä tekniikalla. Sen jälkeen tarkastetaan muottien vauriot ja mittatarkkuudet ja suoritetaan tarpeelliseet kunnostustyöt. Vialliset muottipinnat korjataan tai tarpeen vaatiessa vaihdetaan. oka-asiakaskoulutus Muottikoulutus kannattaa etonirakenteen työvoimakustannuksista suurimman osan vievät muottityöt. Uudenaikaiset muottirakenteet auttavat työn kulun rationalisoinnissa. Lopputulosta voidaan kuitenkin vielä entisestään parantaa tehostamalla rakennustyön kaikkia vaiheita. Paremmat tarvikkeet eivät yksin riitä, ellei niitä osata käyttää. Tätä varten oka on kehittänyt koulutusohjelman, jonka avulla jokainen pystyy omalta osaltaan parantamaan tulosta ja alentamaan kustannuksia. okan asiakaskoulutuksessa kiinnitetään huomiota myös turvallisuusteknisesti optimaaliseen muottivarusteluun ja muottien käsittelyyn, mikä auttaa osaltaan parantamaan turvallisuutta rakennustyömaalla. oka-koulutusohjelma on tutustumisen arvoinen. oka Finland Oy antaa mielellään lisätietoa. Muottimestarit 105

106 Tuoteluettelo Käyttäjätietoa oka-järjestelmämuotti Framax Xlife [kg] Tuote-nro. [kg] Tuote-nro. Tuoteluettelo oka-seinämuotit Järjestelmämuotti Framax Xlife Framax Xlife muotti 1,35x2,70m 210, Framax Xlife muotti 0,90x2,70m 126, Framax Xlife muotti 0,60x2,70m 91, Framax Xlife muotti 0,45x2,70m 77, Framax Xlife muotti 0,30x2,70m 61, Framax Xlife muotti 1,35x1,35m 106, Framax Xlife muotti 0,90x1,35m 68, Framax Xlife muotti 0,60x1,35m 50, Framax Xlife muotti 0,45x1,35m 41, Framax Xlife muotti 0,30x1,35m 31, Framax Xlife muotti 1,35x3,30m 259, Framax Xlife muotti 0,90x3,30m 154, Framax Xlife muotti 0,60x3,30m 114, Framax Xlife muotti 0,45x3,30m 97, Framax Xlife muotti 0,30x3,30m 78, Framax Xlife-lement ja maalattu Framax Xlife muotti 2,70x2,70m 416, Framax Xlife-lement 2,70x2,70m Framax Xlife muotti 2,70x3,30m 514, Framax Xlife-lement 2,70x3,30m Framax Xlife muotti 0,55x2,70m 87, Framax Xlife muotti 0,55x1,35m 46, Framax Xlife muotti 0,55x3,30m 107, Framax Xlife-lement ja maalattu Kulmat merkitty harmaalla Framax Xlife muotti 2,40x2,70m 370, Framax Xlife-lement 2,40x2,70m Framax Xlife muotti 2,40x3,30m 484, Framax Xlife-lement 2,40x3,30m rikoiselementit Framax Xlife Framax Xlife-Sonderelemente Tilauksesta! Toimitettavissaolevat muottileveydet: 0,30-1,35 m Toimitettavissaolevat muottikorkeudet: 1,35-2,70 m Framax Xlife uni-muotti 0,90x2,70m 148, Framax Xlife uni-muotti 0,90x1,35m 79, Framax Xlife uni-muotti 0,90x0,90m 63, Framax Xlife uni-muotti 0,90x3,30m 182, Framax Xlife-Uni-lement ja maalattu Kulmat merkitty harmaalla Framax Xlife uni-muotti 1,20x2,70m 225, Framax Xlife uni-muotti 1,20x1,35m 116, Framax Xlife uni-muotti 1,20x0,90m 91, Framax Xlife uni-muotti 1,20x3,30m 276, Framax Xlife-Uni-lement ja maalattu Kulmat merkitty harmaalla 106 Muottimestarit

107 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Tuoteluettelo [kg] Tuote-nro. [kg] Tuote-nro. Framax Xlife uni-muotti S 0,90x2,70m 170, Framax Xlife-Uni-lement S 0,90x2,70m ja maalattu Framax säädettäväkulma 2,70m 52, Framax säädettäväkulma 1,35m 27, Framax-Scharnierecke siniseksi maalattu Framax ruuvipuristin S 10, Framax-Spindelaufsatz S pituus: 48 cm Halkaisija: 27 cm Framax sovituslevy R30 2,70m 43, Framax sovituslevy R30 1,35m 21, Framax sovituslevy R30 0,90m 14, Framax-usgleichsblech R30 siniseksi maalattu leveys: 38 cm Sulkukappale 125 S 18, Sperrschieber 125 S pituus: 18 cm leveys: 33 cm korkeus: 27 cm Framax Xlife sisäkulma 2,70m 97, Framax Xlife sisäkulma 1,35m 51, Framax Xlife sisäkulma 3,30m 117, Framax Xlife-Innenecke ja maalattu Framax kaaripelti 0,20x2,70m 56, Framax kaaripelti 0,25x2,70m 63, Framax kaaripelti 0,30x2,70m 67, Framax kaaripelti 0,20x1,35m 30, Framax kaaripelti 0,25x1,35m 32, Framax kaaripelti 0,30x1,35m 34, Framax-ogenblech ja maalattu Framax ulkokulma 2,70m 47, Framax ulkokulma 1,35m 23, Framax ulkokulma 3,30m 58, Framax-ußenecke Framax vaakajäyk. R 0,40m 8, Framax-Stahlwandriegel R 0,40m maalattu siniseksi Framax irrotussisäkulma I 2,70m 171, Framax irrotussisäkulma I 1,35m 90, Framax irrotussisäkulma I 3,30m 209, Framax-usschalecke I ja maalattu Framax säädettäväkulma I 2,70m 102, Framax säädettäväkulma I 1,35m 55, Framax säädettäväkulma I 3,30m 125, Framax-Scharnierecke I siniseksi maalattu Framax irrotussisäkulman avaaja I 3, Framax-usschalspindel I korkeus: 25 cm Muottimestarit 107

108 Tuoteluettelo Käyttäjätietoa oka-järjestelmämuotti Framax Xlife [kg] Tuote-nro. [kg] Tuote-nro. Framax irrotussisäkulman räikkäavaaja I 5, Framax-usschalspindel I mit Ratsche korkeus: 24,8 cm Framax kiristysliitin 1, Framax-Spannklemme pituus: 21 cm Framax pikaliitin RU 3, Framax-Schnellspanner RU pituus: 20 cm Framax kiila R 0, Framax-Spannkeil R korkeus: 11 cm Pakkausyksikkö: 100 Kpl Framax sääd. pikaliitin 5, Framax-Uni-Spanner pituus: 40 cm Framax kiilapultti R 7,5 0, Framax-Keilbolzen R 7,5 pituus: 15 cm Pakkausyksikkö: 70 Kpl Framax säädettävä liitin 5, Framax-usgleichsspanner pituus: 48 cm nkkuritankoja ei saa hitsata eikä kuumentaa, muussa tapaukssa murtumisvaara! Framax yleiskiinnike 10-16cm 0, Framax-Universalverbinder 10-16cm pituus: 26 cm Pakkausyksikkö: 40 Kpl Framax yleiskiinnike 10-25cm 0, Framax-Universalverbinder 10-25cm pituus: 36 cm Framax päätyankkuri 1, Framax-Stirnanker pituus: 29 cm Vinotuki , lementstütze 340 sisältää osat: () Vinotuen muottipää 3, Kpl pituus: 40,8 cm leveys: 11,8 cm korkeus: 17,6 cm () Vinotuen alatassu 2, pituus: 20 cm leveys: 11 cm korkeus: 10 cm () Säätöyläosa , pituus: cm () Säätöalaosa 120 7, pituus: cm Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Toimitustila: Koottuna Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Framax aluslevy 6/15 0, Framax-ruckplatte 6/15 Pakkausyksikkö: 250 Kpl Framax jäykistinpalkki 0,90m 10, Framax jäykistinpalkki 1,50m 16, Framax-Klemmschiene maalattu siniseksi Framax kulmapalkki 12, Framax-ckklemmschiene maalattu siniseksi haaran pituus: 60 cm 108 Muottimestarit

109 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Tuoteluettelo [kg] Tuote-nro. [kg] Tuote-nro. Vinotuki , lementstütze 540 sisältää osat: () Vinotuen muottipää 3, Kpl pituus: 40,8 cm leveys: 11,8 cm korkeus: 17,6 cm () Vinotuen alatassu 2, pituus: 20 cm leveys: 11 cm korkeus: 10 cm () Säätöyläosa , pituus: cm () Säätöalaosa , pituus: cm Toimitustila: Koottuna Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Vinotuki 540 ilman muottipäätä 42, lementstütze 540 ohne Stützenkopf sisältää osat: () Säätöyläosa , pituus: cm () Säätöalaosa , pituus: cm () Vinotuen alatassu 2, pituus: 20 cm leveys: 11 cm korkeus: 10 cm Toimitustila: Koottuna Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Vinotuki 340 ilman muottipäätä 24, lementstütze 340 ohne Stützenkopf sisältää osat: () Säätöyläosa , pituus: cm () Säätöalaosa 120 7, pituus: cm Noudata voimassaolevia turvallisuusteknisiä määräyksiä. () Vinotuen alatassu 2, pituus: 20 cm leveys: 11 cm korkeus: 10 cm Toimitustila: Koottuna Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Raskas vinotuki inrichtstrebe Koostumus vaadittavasta pituudesta riippuen: () Säätöpää 3, () Vinotuki KS, säätöosa il. muottipä. 30, () Välikappale 3,70m 80, () Välikappale 2,40m 54, () Vinotuki KS, säätöosa muottipäällä 38, maalattu siniseksi Toimitustila: Yksittäisinä osina Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Yleis-purkutyökalu 3, Universal-Lösewerkzeug pituus: 75,5 cm Muottimestarit 109

110 Tuoteluettelo Käyttäjätietoa oka-järjestelmämuotti Framax Xlife [kg] Tuote-nro. [kg] Tuote-nro. urex urex Koostumus vaadittavasta pituudesta riippuen: () Säätöyläosa urex , siniseksi maalattu lu pituus: cm () Jatke urex 60 2,00m 18, siniseksi maalattu lu pituus: 250 cm () Liitoskappale urex 60 8, lu pituus: 100 cm Halkaisija: 12,8 cm () Yläpään kiinnityskappale urex 60 3, pituus: 15 cm leveys: 15 cm korkeus: 30 cm () lapää urex 60 8, pituus: 31 cm leveys: 12 cm korkeus: 33 cm (F) Säätöalaosa 540 urex 60 29, pituus: cm (G) Vinotuen muottipää 3, Kpl pituus: 40,8 cm leveys: 11,8 cm korkeus: 17,6 cm Toimitustila: Yksittäisinä osina G Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Framax työtasokonsoli 90 12, Framax-Konsole 90 leveys: 103 cm korkeus: 185 cm Toimitustila: Kaide sisältyy toimitukseen Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Telineputki liitin 0, Gerüstrohranschluss korkeus: 7 cm Telineputki 48,3mm 1,00m 4, Telineputki 48,3mm 1,50m 6, Telineputki 48,3mm 2,00m 8, Telineputki 48,3mm 2,50m 10, Telineputki 48,3mm 3,00m 12, Telineputki 48,3mm 3,50m 14, Telineputki 48,3mm 4,00m 16, Telineputki 48,3mm 4,50m 18, Telineputki 48,3mm 5,00m 20, Telineputki 48,3mm 5,50m 22, Telineputki 48,3mm 6,00m 24, Telineputki 48,3mm...m 4, Gerüstrohr 48,3mm Ruuvattava liitin 48mm 50 0, nschraubkupplung 48mm 50 avainväli: 22 mm G Framax betonointitaso O 1,25/2,70m 117, Framax-etonierbühne O 1,25/2,70m puuosat kuultosilattu keltaisiksi Teräsosat Toimitustila: Koottuna oka pika-ankkuri 16x125mm 0, oka-xpressanker 16x125mm pituus: 18 cm Pakkausyksikkö: 10 Kpl Noudata asennusohjeita! Framax betonointitaso U 1,25/2,70m 127, Framax-etonierbühne U 1,25/2,70m Teräsosat puuosat kuultosilattu keltaisiksi Toimitustila: Koottuna oka jousi 16mm 0, oka-oil 16mm Halkaisija: 1,6 cm Pakkausyksikkö: 100 Kpl Noudata asennusohjeita! 110 Muottimestarit

111 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Tuoteluettelo [kg] Tuote-nro. [kg] Tuote-nro. Kaidekonsoli S 11, Schutzgeländerzwinge S korkeus: cm oka 4-haara nostoraksit 3,20m 15, oka-vierstrangkette 3,20m Maks. kantavuus: 30 : een kaltevuuskulmalla: 2400 kg (2-haara) tai 3600 kg (4-haara) Noudata käyttöohjetta! Holvikaide 1,10m 5, Schutzgeländer 1,10m korkeus: 134 cm Framax nostopultti 5kN 1, Framax-Transportbolzen 5kN Maks. kantavuus: 500 kg Noudata käyttöohjetta! Framax siirtoketjut 13, Framax-Transportgehänge Maks. kantavuus: 4 nostokulmalla enint. 45 kaltevuuskulma 2000 kg. Noudata käyttöohjetta! Sivukaide T 29, Seitenschutzgeländer T pituus: cm korkeus: 112 cm okamatic nostoliina 13,00m 10, okamatic-umsetzgurt 13,00m vihreä Maks. kantavuus: 2000 kg Noudata käyttöohjetta! GS-merkki pätee vain liinalle! oka pilarimuotin työtaso 150/90cm 211, oka-stützenbühne 150/90cm pituus: 173 cm leveys: 173 cm korkeus: 130 cm Toimitustila: Koottuna Framax sovituspala 2x12cm 2,70m 3, Framax sovituspala 3x12cm 2,70m 4, Framax sovituspala 5x12cm 2,70m 7, Framax sovituspala 10x12cm 2,70m 15, Framax sovituspala 2x12cm 3,30m 3, Framax sovituspala 3x12cm 3,30m 5, Framax sovituspala 5x12cm 3,30m 9, Framax sovituspala 10x12cm 3,30m 19, Framax-Passholz keltaiseksi kuultosilattu Framax nostotarrain 10, Framax-Umsetzbügel korkeus: 22 cm Maks. kantavuus: 1000 kg Noudata käyttöohjetta! Framax kartio kuljetusta varten 0, Framax-Stapelkonus sininen Halkaisija: 2 cm Pakkausyksikkö: 500 Kpl Turvallisuusohje: Muottipinkkojen siirto ilman luisumisestettä (esim. kartio kuljetusta varten) on ehdottomasti kielletty! Framax profiilipuu 27mm 2,70m 7, Framax profiilipuu 21mm 2,70m 8, Framax profiilipuu 18mm 2,70m 8, Framax profiilipuu 27mm 3,30m 9, Framax profiilipuu 21mm 3,30m 9, Framax profiilipuu 18mm 3,30m 10, Framax-Profilholz keltaiseksi kuultosilattu Muottimestarit 111

112 Tuoteluettelo Käyttäjätietoa oka-järjestelmämuotti Framax Xlife [kg] Tuote-nro. [kg] Tuote-nro. Framax purkukiila 10x12cm 2,85m 16, Framax purkukiila 10x12cm 3,45m 19, Framax-usschalholz keltaiseksi kuultosilattu Framax kiinnityspultti 4-8cm 0, Framax-Klemmschraube 4-8cm pituus: 19 cm Framax terässovitus 5cm 2,70m 14, Framax terässovitus 5cm 1,35m 7, Framax terässovitus 5cm 3,30m 17, Framax-Stahlausgleich siniseksi maalattu oka reikävanne 50x2,0mm 25m 17, oka-lochband 50x2,0mm 25m Sallittu kantavuus: Riippuen käytetyn muottijärjestelmän perustuskiristimestä. nkkurireiän tuke Kombi R20/25 0, Kombi nkerstopfen R20/25 sininen Halkaisija: 3 cm Pakkausyksikkö: 100 Kpl Framax unimuotin tuke R24,5 0, Framax-bdeckstopfen R24,5 keltainen Halkaisija: 2 cm Tuke, sovituslevy R25 0, usgleichsblechstopfen R25 musta Halkaisija: 3 cm Naulausklossi 0, nklemmholz keltaiseksi kuultosilattu leveys: 10 cm Framax asennustyökalu 4, Framax-Montagestange pituus: 193 cm Framax kulmalista 2,70m 0, Framax-reikantleiste 2,70m Pakkausyksikkö: 50 Kpl Kaksoisraappa Xlife 100/150mm 1,40m 2, oppelschaber Xlife 100/150mm 1,40m Framax kolmiosivulista 2,70m 1, Framax-Stirndreikantleiste 2,70m harmaa Framax ankkurointituki 1, Framax-nkerhaltewinkel maalattu siniseksi leveys: 9 cm korkeus: 13 cm oka kehikko, laidallinen 1,20x0,80m 75, oka-mehrwegcontainer 1,20x0,80m korkeus: 78 cm Maks. kantavuus: 1500 kg Noudata käyttöohjetta! Framax perustuskiristin 0,90m 4, Framax-Fundamentspanner 0,90m Kehikon jakoseinä 0,80m 3, Kehikon jakoseinä 1,20m 5, Mehrwegcontainer Unterteilung puuosat kuultosilattu keltaisiksi Teräsosat 112 Muottimestarit

113 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Tuoteluettelo [kg] Tuote-nro. [kg] Tuote-nro. oka kuljetus-ja varastointikeh. 1,55x0,85m 42, oka-stapelpalette 1,55x0,85m korkeus: 77 cm Maks. kantavuus: 1100 kg Noudata käyttöohjetta! Liitin XS pilarimuotin työtasolle 10, nschluss XS Stützenbühne pituus: 123 cm Tikas XS 4,40m 33, System-Leiter XS 4,40m oka kuljetus-ja varastointikeh. 1,20x0,80m 39, oka-stapelpalette 1,20x0,80m korkeus: 77 cm Maks. kantavuus: 1000 kg Noudata käyttöohjetta! oka laatikko, pienosille 106, oka-kleinteilebox puuosat kuultosilattu keltaisiksi Teräsosat pituus: 154 cm leveys: 83 cm korkeus: 77 cm Maks. kantavuus: 1000 kg Noudata käyttöohjetta! Tikkaan jatke XS 2,30m 19, Leiternverlängerung XS 2,30m Kiinnitettävä pyöräsarja 33, nklemm-radsatz maalattu siniseksi Maks. kantavuus: 1100 kg Portti XS 4, Sicherungsschranke XS pituus: 80 cm Tikasjärjestelmä XS Liitin XS seinämuottiin 20, nschluss XS Wandschalung leveys: 89 cm korkeus: 63 cm Putoamissuoja XS tikkaalla 1,00m 16, Putoamissuoja XS tikkaalla 0,25m 10, Rückenschutz XS Kiinnitysosa XS Framax 1, efestigungsklemme XS Framax pituus: 20 cm Putoamissuoja XS tikkaalla yläosa 17, Rückenschutz-usstieg XS korkeus: 132 cm Liitin XS Framax/lu-Framax 11, nschluss XS Framax/lu-Framax pituus: 115 cm Muottimestarit 113

114 Tuoteluettelo Käyttäjätietoa oka-järjestelmämuotti Framax Xlife [kg] Tuote-nro. [kg] Tuote-nro. nkkurijärjestelmä 15,0 nkkuritanko 15,0mm 0,50m 0, nkkuritanko 15,0mm 0,75m 1, nkkuritanko 15,0mm 1,00m 1, nkkuritanko 15,0mm 1,25m 1, nkkuritanko 15,0mm 1,50m 2, nkkuritanko 15,0mm 1,75m 2, nkkuritanko 15,0mm 2,00m 2, nkkuritanko 15,0mm...m 1, nkkuritanko 15,0mm musta 0,50m 0, nkkuritanko 15,0mm musta 0,75m 1, nkkuritanko 15,0mm musta 1,00m 1, nkkuritanko 15,0mm musta 1,25m 1, nkkuritanko 15,0mm musta 1,50m 2, nkkuritanko 15,0mm musta 1,75m 2, nkkuritanko 15,0mm musta 2,00m 2, nkkuritanko 15,0mm musta 2,50m 3, nkkuritanko 15,0mm musta 3,00m 4, nkkuritanko 15,0mm musta 3,50m 5, nkkuritanko 15,0mm musta 4,00m 5, nkkuritanko 15,0mm musta 5,00m 7, nkkuritanko 15,0mm musta 6,00m 8, nkkuritanko 15,0mm musta 7,50m 10, nkkuritanko 15,0mm musta...m 1, nkerstab 15,0mm Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 120 kn Sall. kant. IN 18216: 90 kn Murtokuorma: 195 kn nkkuritankoja ei saa hitsata eikä kuumentaa, muussa tapaukssa murtumisvaara! Super-mutteri 15,0 2, Superplatte 15,0 korkeus: 6 cm Halkaisija: 12 cm avainväli: 27 mm Pakkausyksikkö: 800 Kpl Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 120 kn Sall. kant. IN 18216: 90 kn Murtokuorma: Suurempi kuin sauvamurtokuorma (> 195 kn) Siipimutteri 15,0 0, Flügelmutter 15,0 pituus: 10 cm korkeus: 5 cm avainväli: 27 mm Pakkausyksikkö: 60 Kpl Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 120 kn Sall. kant. IN 18216: 90 kn Murtokuorma: Suurempi kuin sauvamurtokuorma (> 195 kn) Kuusiomutteri 15,0 0, Sechskantmutter 15,0 pituus: 5 cm avainväli: 30 mm Pakkausyksikkö: 110 Kpl Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 120 kn Sall. kant. IN 18216: 90 kn Murtokuorma: Suurempi kuin sauvamurtokuorma (> 195 kn) Tähtimutteri 15,0 G 0, Sternmutter 15,0 G leveys: 10 cm korkeus: 5 cm avainväli: 30 mm Pakkausyksikkö: 30 Kpl luslevy 12/18, kalteva 1, Winkelplatte 12/18 Pakkausyksikkö: 12 Kpl Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 120 kn (kantava rakenne teräs) Sall. kant. IN 18216: 90 kn (kantava rakenne teräs), 30 kn (kantava rakenne puu) Välike 20cm 0, Välike 25cm 0, Välike 30cm 0, istanzhalter harmaa Noudata asennusohjeita! Välikeputki 22mm 2,50m 0, Kunststoffrohr 22mm 2,50m Muovikartio 22mm 0, Universal-Konus 22mm harmaa Halkaisija: 4 cm Pakkausyksikkö: 500 Kpl Tulppa 22mm 0, Verschlussstopfen 22mm harmaa Pakkausyksikkö: 1000 Kpl nkkuritangon irroitusav. 15,0/20,0 1, nkerstabschlüssel 15,0/20,0 pituus: 37 cm Halkaisija: 8 cm nkkurijärjestelmä 20,0 nkkuritanko 20,0mm 0,50m 1, nkkuritanko 20,0mm 0,75m 1, nkkuritanko 20,0mm 1,00m 2, nkkuritanko 20,0mm 1,25m 3, nkkuritanko 20,0mm 1,50m 3, nkkuritanko 20,0mm 2,00m 5, nkkuritanko 20,0mm...m 2, nkkuritanko 20,0mm musta 0,50m 1, nkkuritanko 20,0mm musta 0,75m 1, nkkuritanko 20,0mm musta 1,00m 2, nkkuritanko 20,0mm musta 1,50m 3, nkkuritanko 20,0mm musta 2,00m 5, nkkuritanko 20,0mm musta...m 2, nkerstab 20,0mm Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 220 kn Sall. kant. IN 18216: 150 kn Murtokuorma: 354 kn nkkuritankoja ei saa hitsata eikä kuumentaa, muussa tapaukssa murtumisvaara! 114 Muottimestarit

115 Käyttäjätietoa oka-järjestelmämuotti Framax Xlife Tuoteluettelo [kg] Tuote-nro. [kg] Tuote-nro. Super-mutteri 20,0 2, Superplatte 20,0 korkeus: 7 cm Halkaisija: 14 cm avainväli: 34 mm Pakkausyksikkö: 400 Kpl Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 220 kn Sall. kant. IN 18216: 150 kn Murtokuorma: Suurempi kuin sauvamurtokuorma (> 354 kn) Kuusiomutteri 20,0 0, Sechskantmutter 20,0 pituus: 7 cm avainväli: 41 mm Pakkausyksikkö: 40 Kpl Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 220 kn Sall. kant. IN 18216: 150 kn Murtokuorma: Suurempi kuin sauvamurtokuorma (> 354 kn) Välikeputki 26mm 2,50m 0, Kunststoffrohr 26mm 2,00m Muovikartio 26mm 0, Universal-Konus 26mm harmaa Halkaisija: 5 cm Tulppa 26mm 0, Verschlussstopfen 26mm harmaa Muottimestarit 115

116 oka-järjestelmämuotti Framax Xlife - suurten pintojen muotitukseen nosturin avulla Framax Xlife asettaa uudet mittapuut betonin laadulle ja taloudellisuudelle. Muottien käyttö on erityisen tehokasta innovatiivisten, nopeakäyttöisten Xlife-muottilevyjen ja Framax-Systems järjestelmälogiikan ansiosta, jossa muottikoot on huolellisesti sovitettu toisiinsa. Framax Xlife voidaan vuokrata, leasing-vuokrata tai ostaa. Lisätietoja lähimmältä oka jälleenmyyjältä. Parhaiten puhelimitse! oka-ryhmän päätuotantolaitos mstetten. Kansainvälinen oka oka GmbH Josef Umdasch Platz mstetten/itävalta puhelin: +43 (0) telefax: +43 (0) Mail: [email protected] Internet: oka yhtiöt ja maahantuojat: Suomi: oka Finland Oy Selintie 542 FIN Selki puhelin: telefax: Mail: [email protected] lankomaat lgeria ahrain elgia rasilia ulgaria hile spanja telä-frikka Guatemala Intia Iran Irlanti Islanti Iso-ritannia Israel Italia Japani Jordania Kanada Kazakhstan Kiina Kreikka Kroatia Korea Kuwait Latvia Libanon Liettua Luxemburg Marokko Meksiko Norja Panama Portugali Puola Quatar Ranska Romania Ruotsi Saksa Saudi rabia Senegal Serbia Singapore Slovakia Slovenia Sveitsi Taiwan Tanska Thaimaa Tsekin Tasavalta Tunisia Turkki Ukraina Unkari US Uusi Seelanti Valko-Venäjä Venäjä Vietnam Viro Y Muottimestarit
