Tuotekortti: Rondo R2

Transkriptio

1 1 Tuotekortti: Rondo R2

2 2 TUOTETIEDOT Tuotekoodi Rondo R2-W-Fe RR40-1,0 (tyyppi, hyötyleveys=w, materiaali, väri, ainepaksuus) Pakkaus - Paino kg - Levyt pakataan puulavalle muovilla peitettynä ja sidottuna - Pakkauksen käsittely nostoliinoilla tai trukilla Käyttötarkoitus - Ulkoseinien pysty- ja vaakaverhous - Alakattojen verhoilu Raaka-aineet - Maali/Muovipinnoitettu teräs 1,0 ja 1,2 mm - Maalipinnoitettu alumiini 1,0 ja 1,2 mm - Kupari kirkkaana ja esipatinoinnein 1,0 ja 1,2 mm Ainevahvuus määräytyy käytettävän levyn hyötyleveyden ja pituuden mukaan; n.350 mm ja sitä leveämpien levyjen raaka-ainevahvuus 1.2 mm. Värit - Maalipinnoitetut tehtaan värikartan mukaan - Muovipinnoitettu vakiovärikartan mukaan - Kupari kirkkaana, Nordic Brown ja Nordic Green Varastomateriaalit - Maalipinnoitettu teräs 1,0mm, värit RR40, RR41 ja RR 23 Pituudet - Ei rajoituksia, suositusalue mm - Katkaisutarkkuus +/- 3mm Paino - Levy painaa noin 10kg/m 2 Hyötyleveys mm ; saumaleveys 5mm, joten levyjen ulkomitta hyötyleveyttä 5mm pienempi. (kts. kuva 1) Tuulikuorman mitoitusarvot teräkselle: kuva 1: Rondo R2 seinäliittymä, pystyleikkaus Ainevahvuus 1,0 mm 1,2 mm Sallittu taivutusmomentti 0,15 knm 0,19 knm Taivutusjäykkyys mm mm4 - muille materiaaleille arvot lasketaan erikseen

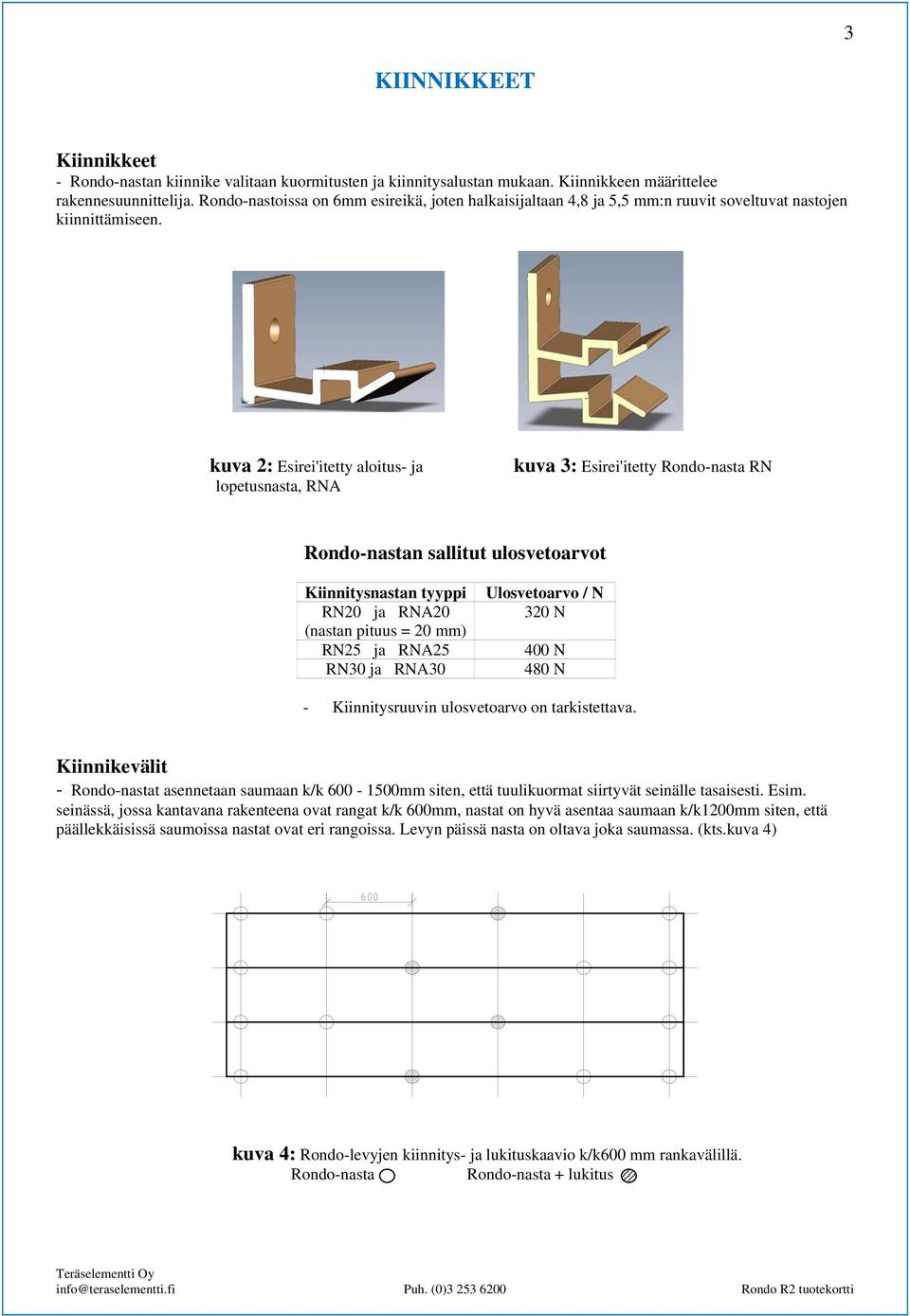

3 3 KIINNIKKEET Kiinnikkeet - Rondo-nastan kiinnike valitaan kuormitusten ja kiinnitysalustan mukaan. Kiinnikkeen määrittelee rakennesuunnittelija. Rondo-nastoissa on 6mm esireikä, joten halkaisijaltaan 4,8 ja 5,5 mm:n ruuvit soveltuvat nastojen kiinnittämiseen. kuva 2: Esirei'itetty aloitus- ja lopetusnasta, RNA kuva 3: Esirei'itetty Rondo-nasta RN Rondo-nastan sallitut ulosvetoarvot Kiinnitysnastan tyyppi RN20 ja RNA20 (nastan pituus = 20 mm) RN25 ja RNA25 RN30 ja RNA30 Ulosvetoarvo / N 320 N 400 N 480 N - Kiinnitysruuvin ulosvetoarvo on tarkistettava. Kiinnikevälit - Rondo-nastat asennetaan saumaan k/k mm siten, että tuulikuormat siirtyvät seinälle tasaisesti. Esim. seinässä, jossa kantavana rakenteena ovat rangat k/k 600mm, nastat on hyvä asentaa saumaan k/k1200mm siten, että päällekkäisissä saumoissa nastat ovat eri rangoissa. Levyn päissä nasta on oltava joka saumassa. (kts.kuva 4) kuva 4: Rondo-levyjen kiinnitys- ja lukituskaavio k/k600 mm rankavälillä. Rondo-nasta Rondo-nasta + lukitus

4 4 PYSTYSAUMAT Pystysaumat - Avosauma n. 15mm, alla vesitiiviyden varmistava pystylista (kuva 5) - T-listasauma (kuva 6) tai hattulista (kuva 7), joka varmistaa vesitiiviyden - Katso suunnittelua varten detaljikirjastot kuva 5: Avosauma kuva 6: T-listasauma SAUMAN LEVEYS n. 15 mm SAUMAN LEVEYS n. 15 mm kuva 7: Hattulistasauma SAUMAN LEVEYS 5-10 mm

5 5 VAAKASAUMAT JA LÄMPÖLIIKE Vaakasaumat - Sauman leveys 5mm, johon asennetaan Rondo-nauha RTK (kuvat 9-10) kuva 9: vaakasauma kuva 10: Rondo-nauha, RTK Lämpöliike Lämpöliikkeen vuoksi levy lukitaan yhteen Rondo-nastaan. Lukitus suositellaan tehtäväksi levyn keskellä, jotta levyn päät voivat vapaasti tehdä lämpöliikkeet. Nastan molemmille puolille porataan levyn lukitusuran läpi 4 mm reiät, joihin lukitussokat painetaan (kuvat 11-12). Lukituksen ansiosta levyt pysyvät lämpöliikkeen aikana paikallaan, mutta sokat eivät estä levyn poistoa. kuva 11: Lukitussokat painetaan lukitusuraan porattuihin reikiin kuva 12: Lukitussokat asennetaan nastan molemmin puolin LUKITUSSOKKA LUKITUSSOKKA

6 6 LEVYN ASENNUS JA VAIHTO Asennus 1. Sokkelilistat on asennettava ensimmäisenä. 2. Pystysaumoihin ja reunoihin asennetaan Rondojaolla olevat asennuskiskot, jotka samalla ohjaavat mahdolliset roiskevedet sokkelilistan päälle. Alimmat RNA nastat mitataan huolellisesti paikoilleen. 3. Levy nostetaan riippumaan päistään asennuskiskoihin ja sen jälkeen painetaan levyn alimmainen kiinnitysura nastoihin. 4. Levyn yläreunaan asennetaan kiinnitysnastat RN. (kuva 9) 5. Kun levy on paikallaan, lukitaan se lämpöliikkeille. Ylempään kiinnitysuraan porataan 4mm reiät keskimmäisen nastan molemmille puolille ja reikiin painetaan lukitussokat (kuvat 11 ja 12) 6. Lopuksi asennetaan vaakasaumaan Rondo-nauha RTK (kuva 9 ja 10). Nauhaa ei saa venyttää. 7. Ylimmän levyn yläreunan ja alimman levyn alareunan kiinnityksessä käytetään Rondo-nastaa RNA. - Katso myös erillinen asennusohje. Vaihto 1. Poista levyn ylä- ja alapuolelta Rondonauhat RTK. 2. Aloita irrotus toisesta päästä. Paina levyn yläreunaa ensimmäisestä nastavälistä alaspäin ja vedä samalla levyn alakulma pois nastalta. Jatka näin eteenpäin, kunnes alareuna on kokonaan pois nastoilta. Jos levy on menossa romuihin, irrotus käy helpommin poraamalla levyn alaosaan reiät nastojen kohdille ja niistä sopivasti vääntämällä irrottaa levy nastoilta. 3. Nosta levy pois ylänastalta lähtien toisesta päästä ja etenemällä kohti toista päätä 4. Kun levy on poistettu, asenna uusi levy paikalleen noudattaen yo. asennusohjetta. 5. Lukitussokat täytyy asentaa levyyn etukäteen mittaamalla ennen asentamista. Lopuksi asennetaan Rondo-nauha.
