1 AP-SUURMUOTTI KÄYTTÖOHJE

2 AP-SUURMUOTTI Korotus Mantokasettimuoteilla haluttuun korkeuteen Turvaketju Telinekannatin Sähköohjauskeskus Tikkaat Säilytyskotelo kierrekiristintangoille muttereille Myrskyketju Muovinen etäisyysvälike ja kartiot Tukijalka TEKNISET TIEDOT Kierrekiristintanko Ø 15 mm ja laippamutterit MUOTTIKOOT 2850 x 2400 (H x L) 2850 x x x x 7200 PITUUSMODULI PINTAVANERI ERISTYS TUULIKETJUT SÄHKÖLÄMMITYS PAINO 1200 mmm Filmipintainen koivuvaneri 21 mm 50 mm mineraalivilla Ainevahvuus 10 mm, murtokuorma 4 t / ketju Teho 300 W / m 2 alin lämmitysvastus muotin tyvessä kg / m 2 tarvikkeineen VALUNOPEUS Peruskorkeus 2850 sallittu betonipaine 50 KN /m 2 LISÄTARVlKKEET KOROTUSMAHDOLLISUUS Välikeholkit muovi / metalli, turvaketjut päätyihin sekä tikasaukkoihin Manto-kasettimuoteilla haluttuun korkeuteen 2

PINTAVANERI ERISTYS TUULIKETJUT SÄHKÖLÄMMITYS PAINO 1200 mmm Filmipintainen koivuvaneri 21 mm 50 mm mineraalivilla Ainevahvuus 10 mm, murtokuorma 4 t / ketju Teho 300 W / m 2 alin lämmitysvastus

3 YHDISTELMÄTAULUKKO Muottikoot Neliömetriä / muottipari Paino tarvikkeineen / muotti 41,04 34,20 27,36 20,52 13,68 AP-Muotti 2850 x kg AP-Muotti 2850 x kg AP-Muotti 2850 x kg AP-Muotti 2850 x kg AP-Muotti 2850 x kg Tukijalka + pultit Tasonkannatuskonsoli Suurmuottitikas Turvaketju / tikasaukko Turvaketju / muottipääty Tarvikelaatikko Sidetanko L = 1000 mm AP- mutteri Tuuliketjunkiristin VARASTOINTI Työmaa- ja pitkäaikainen varastointi Muottien varastoimiseen suositellaan kampatelinettä. Muotit varastoidaan pystyasennossa ja muotin pystyssä pysyminen on varmistettava tukijaloilla ja tuuliketjuilla. Muotteja voidaan säilyttää myös vaakasuorassa valupinta ylöspäin, mutta silloin on huomioitava, että pohja on tarpeeksi suora ja alle on laitettava aluspuut kuljetustukien kohdille. Muotit on aina puhdistettava betonista ja muista epäpuhtauksista varastoinnin ajaksi, valupinnat ja muotin sivuprofiilit öljytään). Muottiin ei saa kytkeä sähkövirtaa varastoinnin aikana ilman erityistä valvontaa. KULJETUS Muotit asetetaan kuljetustukien varaan päällekkäin, valupinnat ylöspäin ja muottien päädyt samalle kohdalle. Tasonkannatuskonsolit, tukijalat, tikkaat ja säilytyskotelo on irrotettava muotista kuljetuksen ajaksi. Huom! Vaakasuora kuljetus on ylileveä. ( 2,95 m ) Huom! Muottien päälle ei saa sijoittaa muuta tavaraa. 3

Turvaketju / muottipääty 2 2 2 2 2 Tarvikelaatikko 1 1 1 1 1 Sidetanko L = 1000 mm 14 12 10 8 6 AP- mutteri 28 24 20 16 12 Tuuliketjunkiristin 4 4 4 4 4 VARASTOINTI Työmaa- ja pitkäaikainen

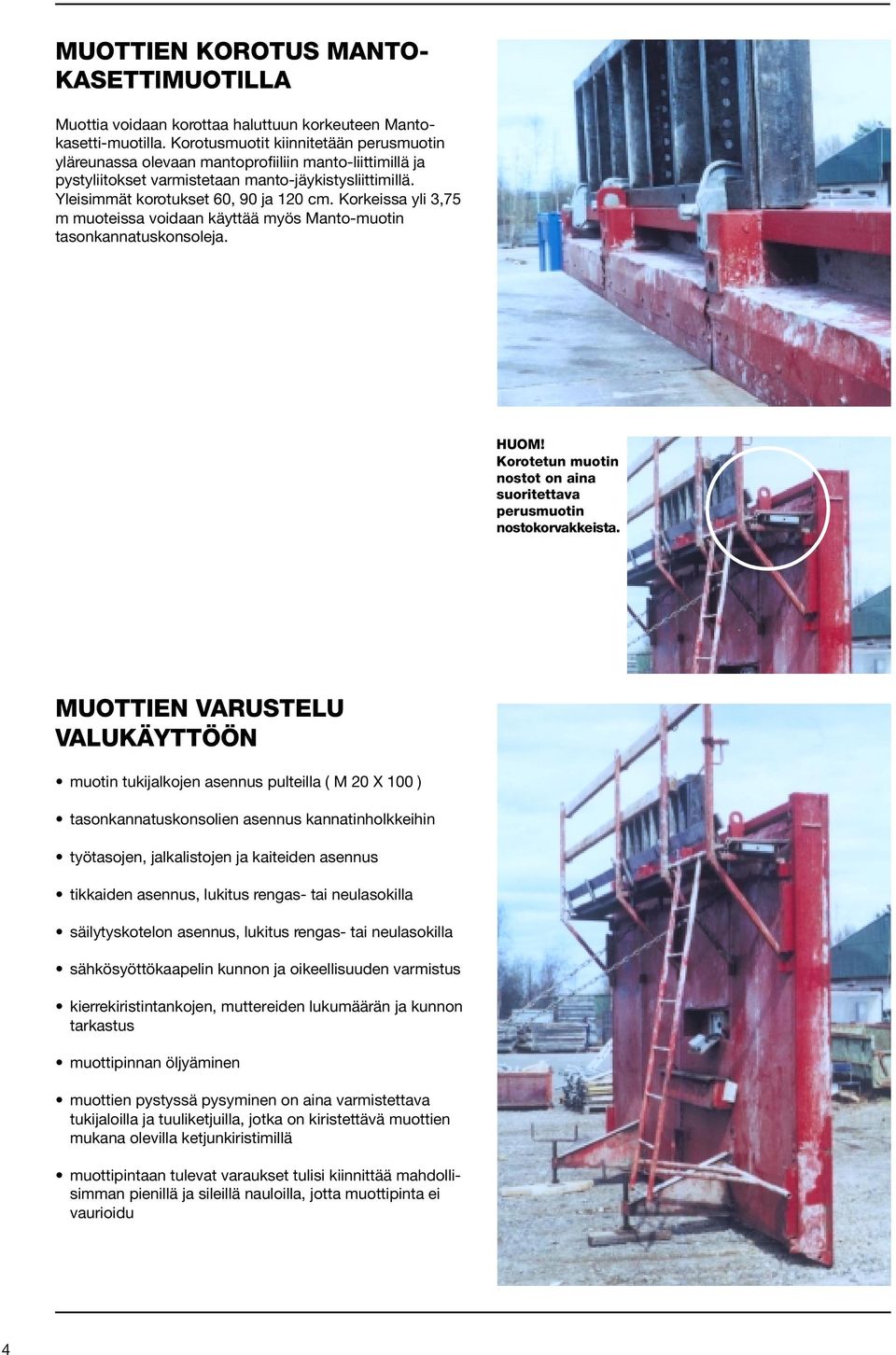

4 MUOTTIEN KOROTUS MANTO- KASETTlMUOTlLLA Muottia voidaan korottaa haluttuun korkeuteen Mantokasetti-muotilla. Korotusmuotit kiinnitetään perusmuotin yläreunassa olevaan mantoprofiiliin manto-liittimillä ja pystyliitokset varmistetaan manto-jäykistysliittimillä. Yleisimmät korotukset 60, 90 ja 120 cm. Korkeissa yli 3,75 m muoteissa voidaan käyttää myös Manto-muotin tasonkannatuskonsoleja. HUOM! Korotetun muotin nostot on aina suoritettava perusmuotin nostokorvakkeista. MUOTTIEN VARUSTELU VALUKÄYTTÖÖN muotin tukijalkojen asennus pulteilla ( M 20 X 100 ) tasonkannatuskonsolien asennus kannatinholkkeihin työtasojen, jalkalistojen ja kaiteiden asennus tikkaiden asennus, lukitus rengas- tai neulasokilla säilytyskotelon asennus, lukitus rengas- tai neulasokilla sähkösyöttökaapelin kunnon ja oikeellisuuden varmistus kierrekiristintankojen, muttereiden lukumäärän ja kunnon tarkastus muottipinnan öljyäminen muottien pystyssä pysyminen on aina varmistettava tukijaloilla ja tuuliketjuilla, jotka on kiristettävä muottien mukana olevilla ketjunkiristimillä muottipintaan tulevat varaukset tulisi kiinnittää mahdollisimman pienillä ja sileillä nauloilla, jotta muottipinta ei vaurioidu 4

Korkeissa yli 3,75 m muoteissa voidaan käyttää myös Manto-muotin tasonkannatuskonsoleja. HUOM! Korotetun muotin nostot on aina suoritettava perusmuotin nostokorvakkeista.

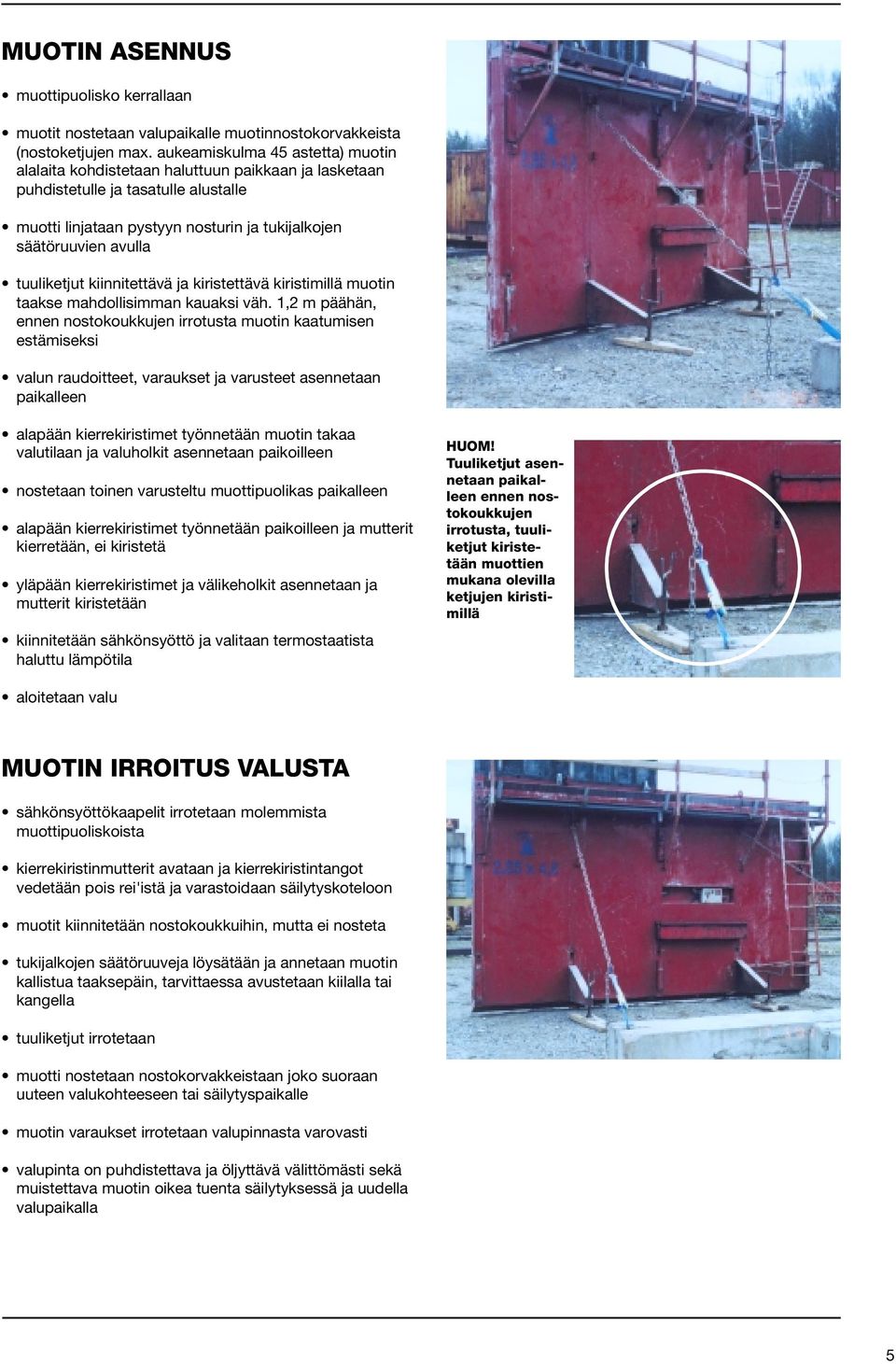

5 MUOTIN ASENNUS muottipuolisko kerrallaan muotit nostetaan valupaikalle muotinnostokorvakkeista (nostoketjujen max. aukeamiskulma 45 astetta) muotin alalaita kohdistetaan haluttuun paikkaan ja lasketaan puhdistetulle ja tasatulle alustalle muotti linjataan pystyyn nosturin ja tukijalkojen säätöruuvien avulla tuuliketjut kiinnitettävä ja kiristettävä kiristimillä muotin taakse mahdollisimman kauaksi väh. 1,2 m päähän, ennen nostokoukkujen irrotusta muotin kaatumisen estämiseksi valun raudoitteet, varaukset ja varusteet asennetaan paikalleen alapään kierrekiristimet työnnetään muotin takaa valutilaan ja valuholkit asennetaan paikoilleen nostetaan toinen varusteltu muottipuolikas paikalleen alapään kierrekiristimet työnnetään paikoilleen ja mutterit kierretään, ei kiristetä yläpään kierrekiristimet ja välikeholkit asennetaan ja mutterit kiristetään kiinnitetään sähkönsyöttö ja valitaan termostaatista haluttu lämpötila HUOM! Tuuliketjut asennetaan paikalleen ennen nostokoukkujen irrotusta, tuuliketjut kiristetään muottien mukana olevilla ketjujen kiristimillä aloitetaan valu MUOTIN IRROITUS VALUSTA sähkönsyöttökaapelit irrotetaan molemmista muottipuoliskoista kierrekiristinmutterit avataan ja kierrekiristintangot vedetään pois rei'istä ja varastoidaan säilytyskoteloon muotit kiinnitetään nostokoukkuihin, mutta ei nosteta tukijalkojen säätöruuveja löysätään ja annetaan muotin kallistua taaksepäin, tarvittaessa avustetaan kiilalla tai kangella tuuliketjut irrotetaan muotti nostetaan nostokorvakkeistaan joko suoraan uuteen valukohteeseen tai säilytyspaikalle muotin varaukset irrotetaan valupinnasta varovasti valupinta on puhdistettava ja öljyttävä välittömästi sekä muistettava muotin oikea tuenta säilytyksessä ja uudella valupaikalla 5

tuuliketjut kiinnitettävä ja kiristettävä kiristimillä muotin taakse mahdollisimman kauaksi väh.

6 MUOTTIEN HUOLTO JA KUNNOSTUS jokaisen valukerran jälkeen valupintaa puhdistettaessa ja öljyttäessä tarkistetaan valupinnan kunto, tarpeettomat naulat yms. varaukset poistetaan aina lämmityskauden alkaessa on sähkölämmityksen kunto tarkastettava, termostaatin ja lämpötilan rajoittimen paikat ja toimivuus tarkastettava ja korjattava tarvittaessa, samoin vikavirtasuojakytkimen toiminta mikäli muottipinta on vaurioitunut, se korjataan esim. paikkaamalla LÄMMITYS Suurmuotit lämmitetään sähköllä (380 V / 50 Hz) Lämmitysjärjestelmä/muottipuolikas ohjauskeskuskotelo pääkytkin (vikavirtasuojakytkin) lämpötilansäädin 0-80 C +5 C lämpötilanrajoitin 90 C pistotulppa lämmityspatruuna 10 kpl tai 5 kpl (koko ja lukumäärä muottikoon mukaan) Lämmitysjärjestelmän toiminta: Muotti kytketään verkkoon määräykset täyttävällä liitäntäkaapelilla. SFC 2520 mukainen voimapistorasia, esim. ASEA SCANDIA CSE Cewe. Lämmityksen ollessa päällekytkettynä palaa ohjauskeskuksen kannessa kolme valkoista merkkivaloa. 6

vikavirtasuojakytkimen toiminta mikäli muottipinta on vaurioitunut, se korjataan esim.

7 Lämpötilansäädin (termostaatti) kytkee lämmityksen pois, mikäli muottirakenne on saavuttanut termostaatin asetuslämpötilan. Asetuslämpötila voidaan portaattomasti säätää 0-80 C. Suosittelemme asetusarvoksi 65 C. Ennen muotin käyttöönottoa on syytä tarkistaa, että lämpötilansäädin on asetettu suositusarvoonsa. Lämpötilanrajoitin katkaisee jännitteen, mikäli lämpötila on noussut muottirakenteessa yli 90 C. Silloin ohjauskeskuksen kannessa oleva punainen merkkivalo syttyy. Muotti, jonka lämpötilanrajoitin on toiminut, sähkölaitteet on tarkastettava ja korjattava ennen uudelleen kytkentää. Lämpötilanrajoittimen säätäminen on ehdottomasti kielletty. Pistokytkin on muotin pääkytkin. Jos muotin sähkölaitteiden eristys on vioittunut, vikavirtasuojakytkin katkaisee muotin jännitteettömäksi. Vikavirtasuojakytkimen toimittua on sähköalan ammattimiehen tarkastettava ja korjattava muotin sähkölaitteet ennen uudelleen kytkentää. Lämmityspatruunat ovat sauvamaisia vastuksia, jotka on asennettu suojaputkistoon. Vioittunut patruuna voidaan vaihtaa. HUOM! Sähköiset kytkennät saa suorittaa vain sähköalan ammattimies. PÄÄ- JA OHJAUSVIRTAPIIRIKAAVIO 7

Lämpötilanrajoitin katkaisee jännitteen, mikäli lämpötila on noussut muottirakenteessa yli 90 C. Silloin ohjauskeskuksen kannessa oleva punainen merkkivalo syttyy.

8 Rami muotit maahantuonti - myynti - vuokraus - suunnittelu - tekninen neuvonta muotit ja tuentakalustot kaikkeen rakentamiseen Viljatie 4 A, Helsinki, puh , fax
