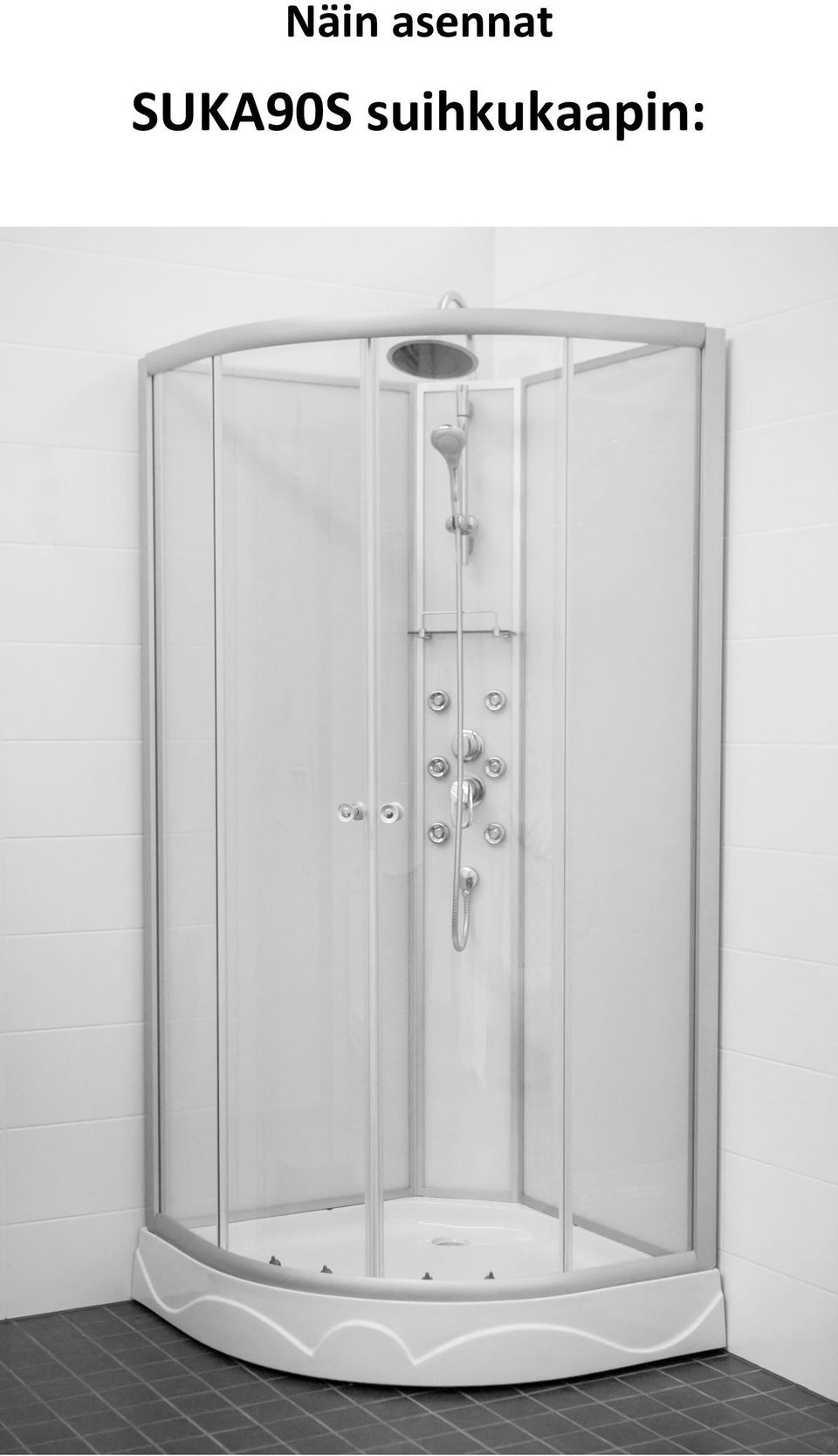

1 Näin asennat SUKA90S suihkukaapin:

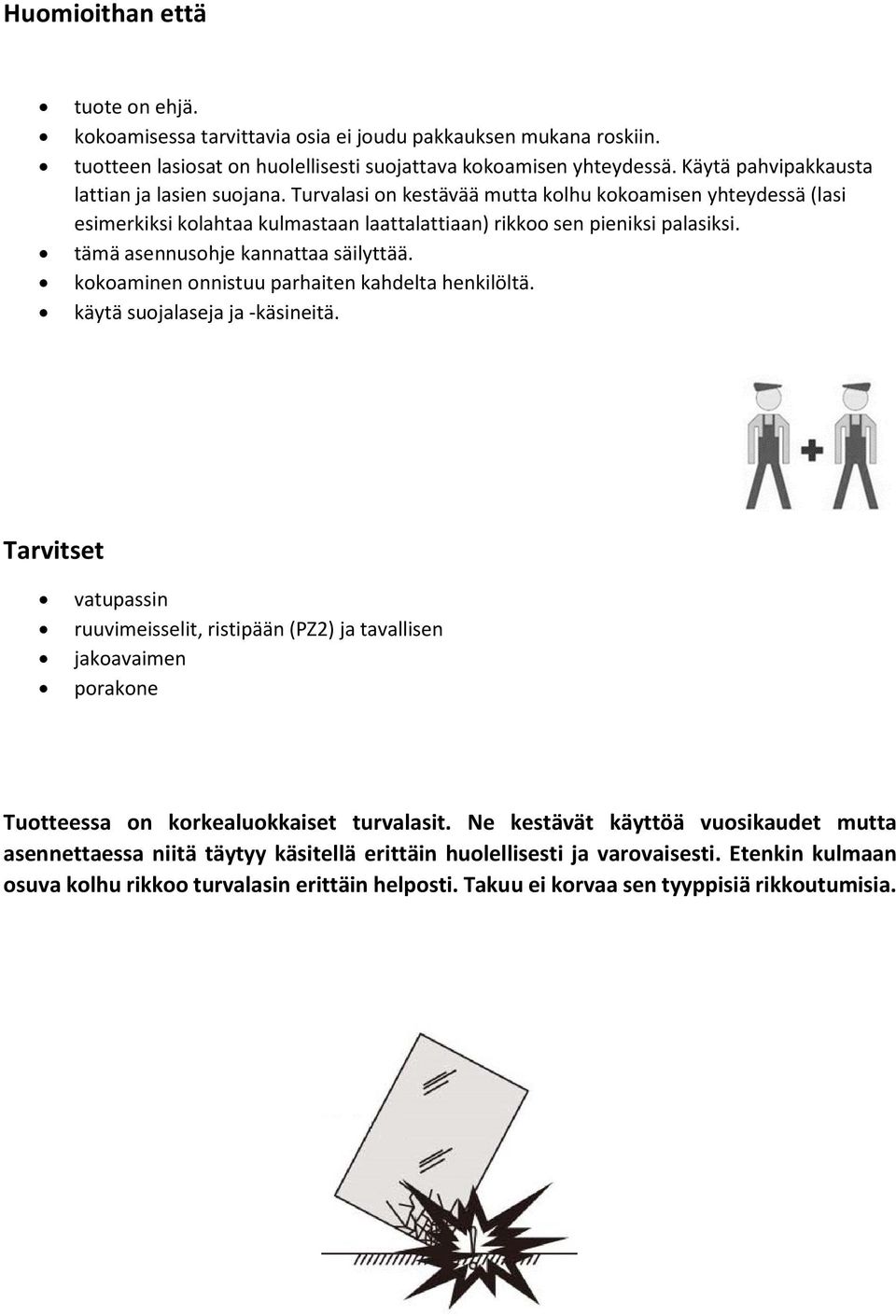

2 Huomioithan että tuote on ehjä. kokoamisessa tarvittavia osia ei joudu pakkauksen mukana roskiin. tuotteen lasiosat on huolellisesti suojattava kokoamisen yhteydessä. Käytä pahvipakkausta lattian ja lasien suojana. Turvalasi on kestävää mutta kolhu kokoamisen yhteydessä (lasi esimerkiksi kolahtaa kulmastaan laattalattiaan) rikkoo sen pieniksi palasiksi. tämä asennusohje kannattaa säilyttää. kokoaminen onnistuu parhaiten kahdelta henkilöltä. käytä suojalaseja ja -käsineitä. Tarvitset vatupassin ruuvimeisselit, ristipään (PZ2) ja tavallisen jakoavaimen porakone Tuotteessa on korkealuokkaiset turvalasit. Ne kestävät käyttöä vuosikaudet mutta asennettaessa niitä täytyy käsitellä erittäin huolellisesti ja varovaisesti. Etenkin kulmaan osuva kolhu rikkoo turvalasin erittäin helposti. Takuu ei korvaa sen tyyppisiä rikkoutumisia.

tämä asennusohje kannattaa säilyttää. kokoaminen onnistuu parhaiten kahdelta henkilöltä. käytä suojalaseja ja -käsineitä.

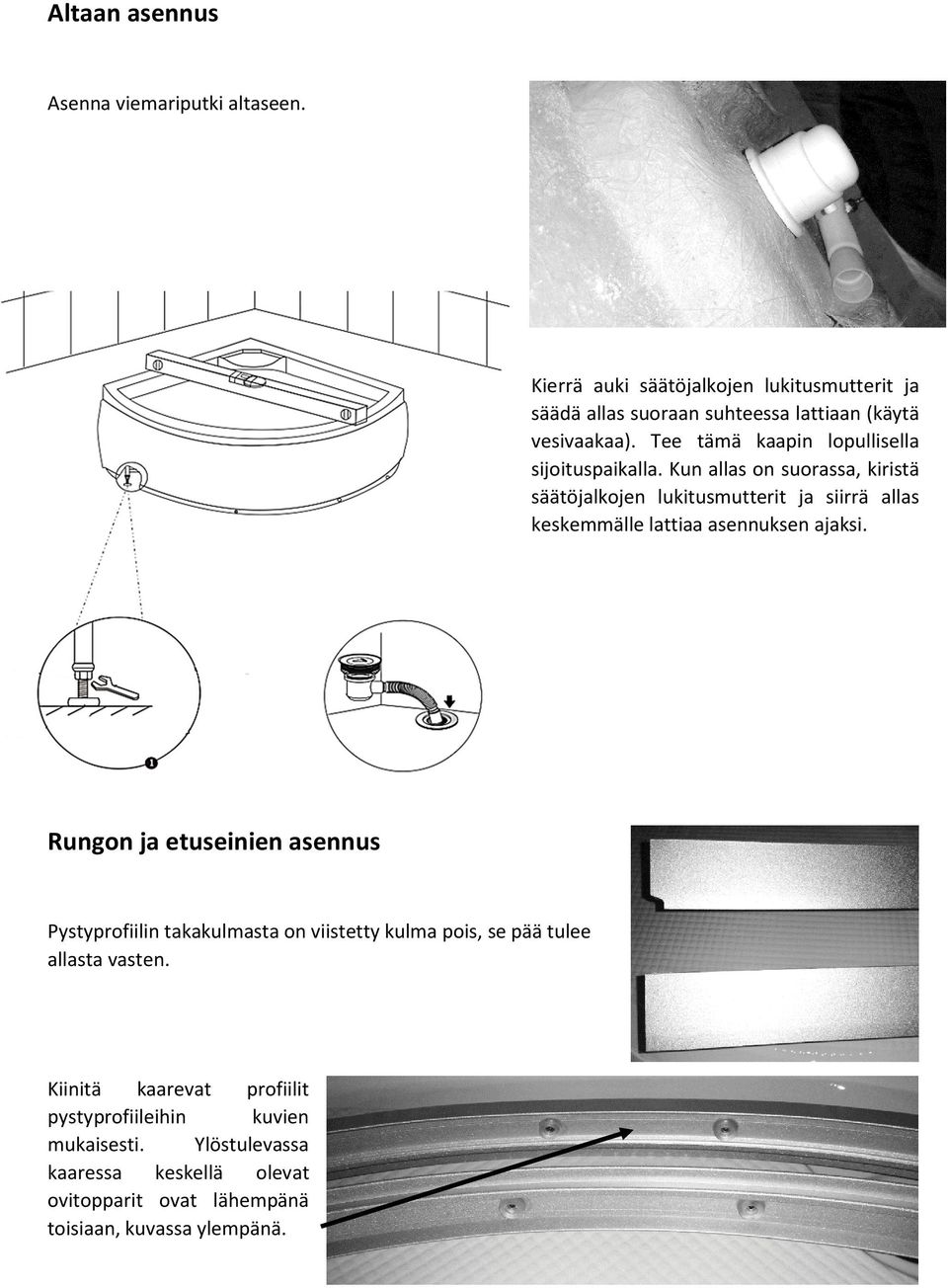

3 Altaan asennus Asenna viemariputki altaseen. Kierrä auki säätöjalkojen lukitusmutterit ja säädä allas suoraan suhteessa lattiaan (käytä vesivaakaa). Tee tämä kaapin lopullisella sijoituspaikalla. Kun allas on suorassa, kiristä säätöjalkojen lukitusmutterit ja siirrä allas keskemmälle lattiaa asennuksen ajaksi. Rungon ja etuseinien asennus Pystyprofiilin takakulmasta on viistetty kulma pois, se pää tulee allasta vasten. Kiinitä kaarevat profiilit pystyprofiileihin kuvien mukaisesti. Ylöstulevassa kaaressa keskellä olevat ovitopparit ovat lähempänä toisiaan, kuvassa ylempänä.

Tee tämä kaapin lopullisella sijoituspaikalla.

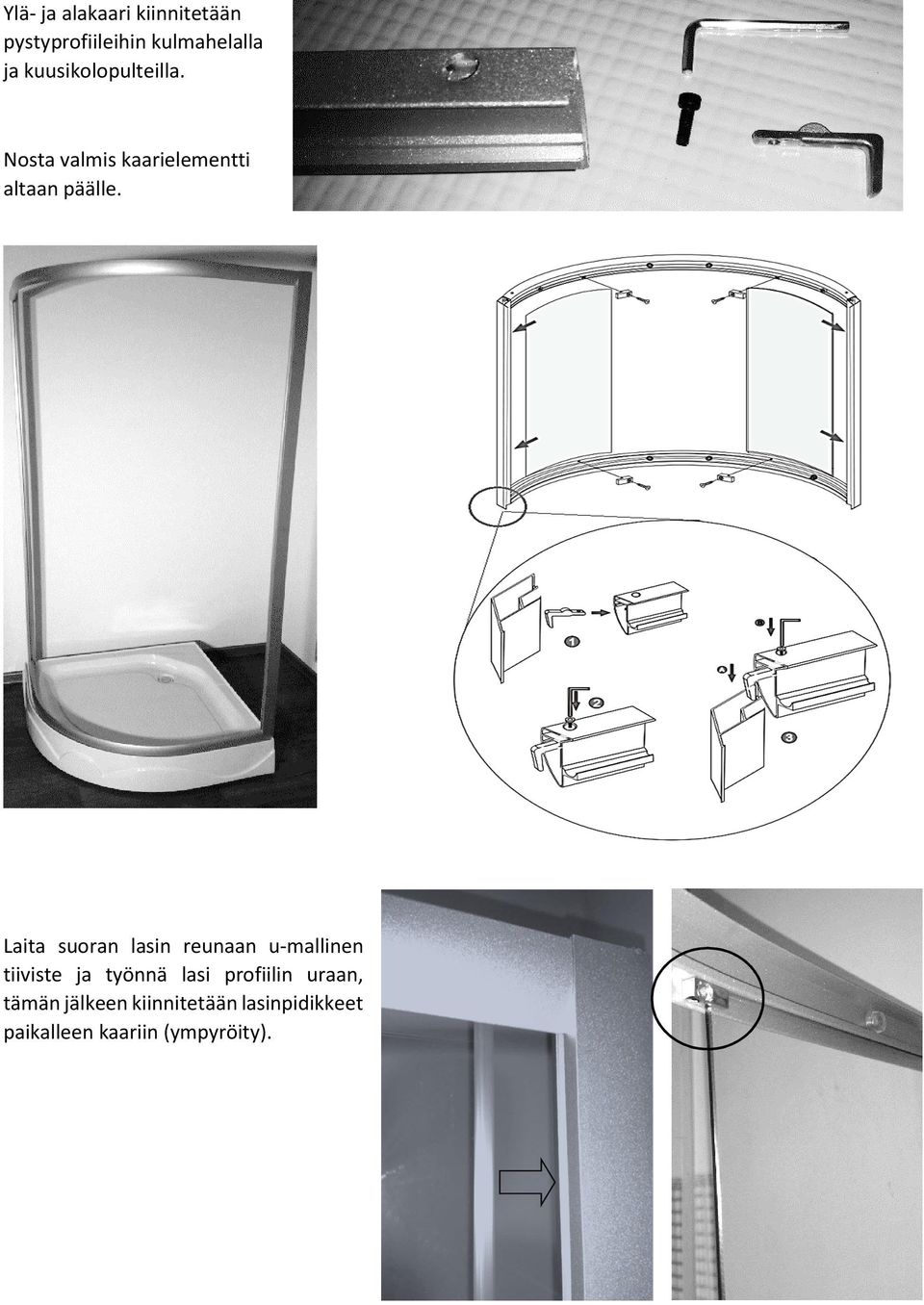

4 Ylä- ja alakaari kiinnitetään pystyprofiileihin kulmahelalla ja kuusikolopulteilla. Nosta valmis kaarielementti altaan päälle. Laita suoran lasin reunaan u-mallinen tiiviste ja työnnä lasi profiilin uraan, tämän jälkeen kiinnitetään lasinpidikkeet paikalleen kaariin (ympyröity).

Laita suoran lasin reunaan u-mallinen tiiviste ja työnnä lasi

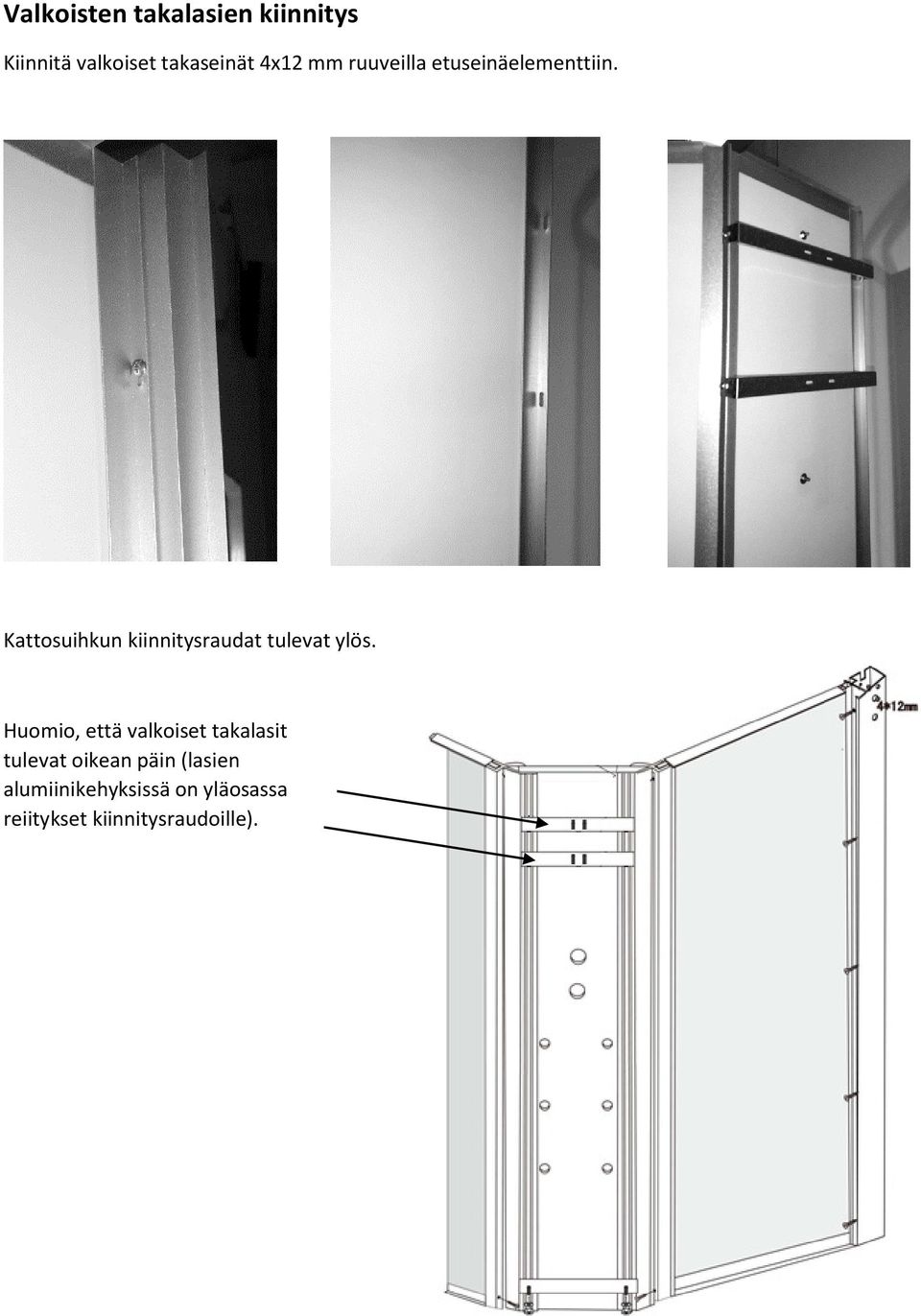

5 Valkoisten takalasien kiinnitys Kiinnitä valkoiset takaseinät 4x12 mm ruuveilla etuseinäelementtiin. Kattosuihkun kiinnitysraudat tulevat ylös. Huomio, että valkoiset takalasit tulevat oikean päin (lasien alumiinikehyksissä on yläosassa reiitykset kiinnitysraudoille).

Kattosuihkun kiinnitysraudat tulevat ylös.

6 Kulmapaneelin kiinnitys Kiinnitä ensiksi kulmapaneeliin hylly ja käsisuihkun pidike. Sen jälkeen kiinnitä kulmapaneeli valkoisiin takaseiniin pulteilla ja muttereilla. Kiinnitä yläsuihkun kiinnitysraudat kulmapaneeliin kiinnityksen yhteydessä. Keskitä ja kiinnitä tämän jälkeen kaapin runko altaaseen. Poraa reiät altaaseen 4x16mm koneruuveille.

Kiinnitä yläsuihkun kiinnitysraudat kulmapaneeliin kiinnityksen yhteydessä.

7 Liukuovien asennus Liukuoven pyörästöt asennetaan seuraavasti: Yläosaan tulee säädettävä kaksoispyörästö ja alaosaan jousella varustettu pyörästö. Pyörät tulee asentaa siten, että pyörät ovat oven ulkopuolella. Laita ruuvien päihin suojatulpat. Ennen yläpyörien asennusta kannattaa ruuvata pyörästön säätö niin ylös kuin mahdollista, silloin ovet on helppo pujottaa kaariprofiileihin. Ovien etureunoihin asennetaan magneettitiivisteet ja takareunaan huulitiiviste. Vastakappale tälle tiivisteelle asennetaan kiinteään etuseinäelementin lasin vapaaseen reunaan. Nosta ovet paikalleen ja aseta ensin yläpyörät yläkiskon uraan. Tämän jälkeen paina (kuvan mukaisesti) alapyörien jousitoimintoa alaspäin siten, että rullat asettuvat paikalleen ylhäällä sekä alhaalla. Saatuasi ovet paikalleen varmista, että magneettitiivisteet ottavat kiinni tasaisesti koko matkalta. Ruuvaa yläsaranan säätöä alaspäin (ovi nousee ylöspäin) varmista, että ovi liikkuu nykimättä. Jos ylä- tai alareunassa on rako, säädä yläpyörästöjä asianmukaisesti siten, että ovi suoristuu ja magneettitiiviste sulkeutuu kokonaan.

Ennen yläpyörien asennusta kannattaa ruuvata pyörästön säätö niin ylös kuin mahdollista, silloin ovet on helppo pujottaa kaariprofiileihin.

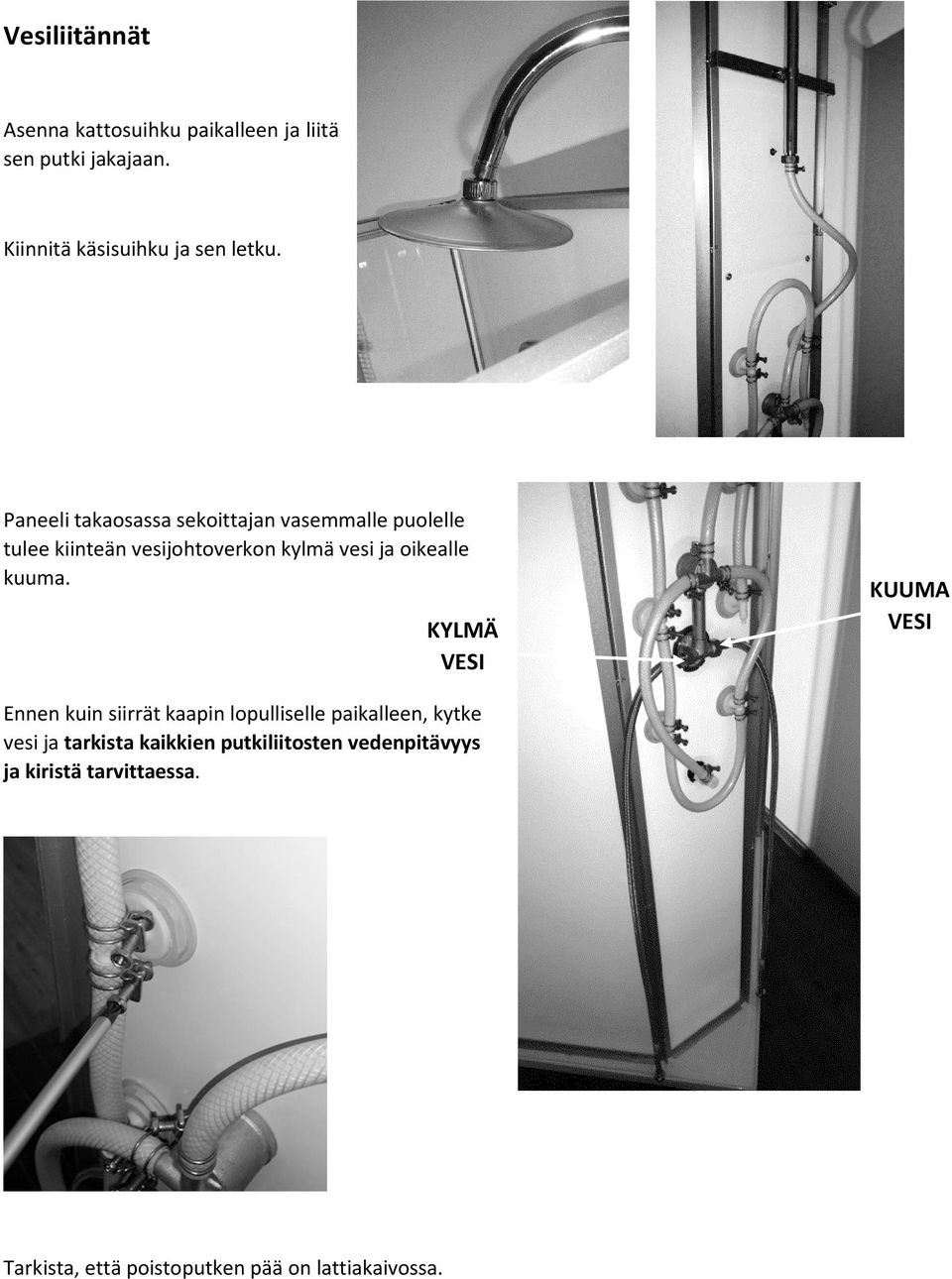

8 Vesiliitännät Asenna kattosuihku paikalleen ja liitä sen putki jakajaan. Kiinnitä käsisuihku ja sen letku. Paneeli takaosassa sekoittajan vasemmalle puolelle tulee kiinteän vesijohtoverkon kylmä vesi ja oikealle kuuma. KYLMÄ VESI KUUMA VESI Ennen kuin siirrät kaapin lopulliselle paikalleen, kytke vesi ja tarkista kaikkien putkiliitosten vedenpitävyys ja kiristä tarvittaessa. Tarkista, että poistoputken pää on lattiakaivossa.

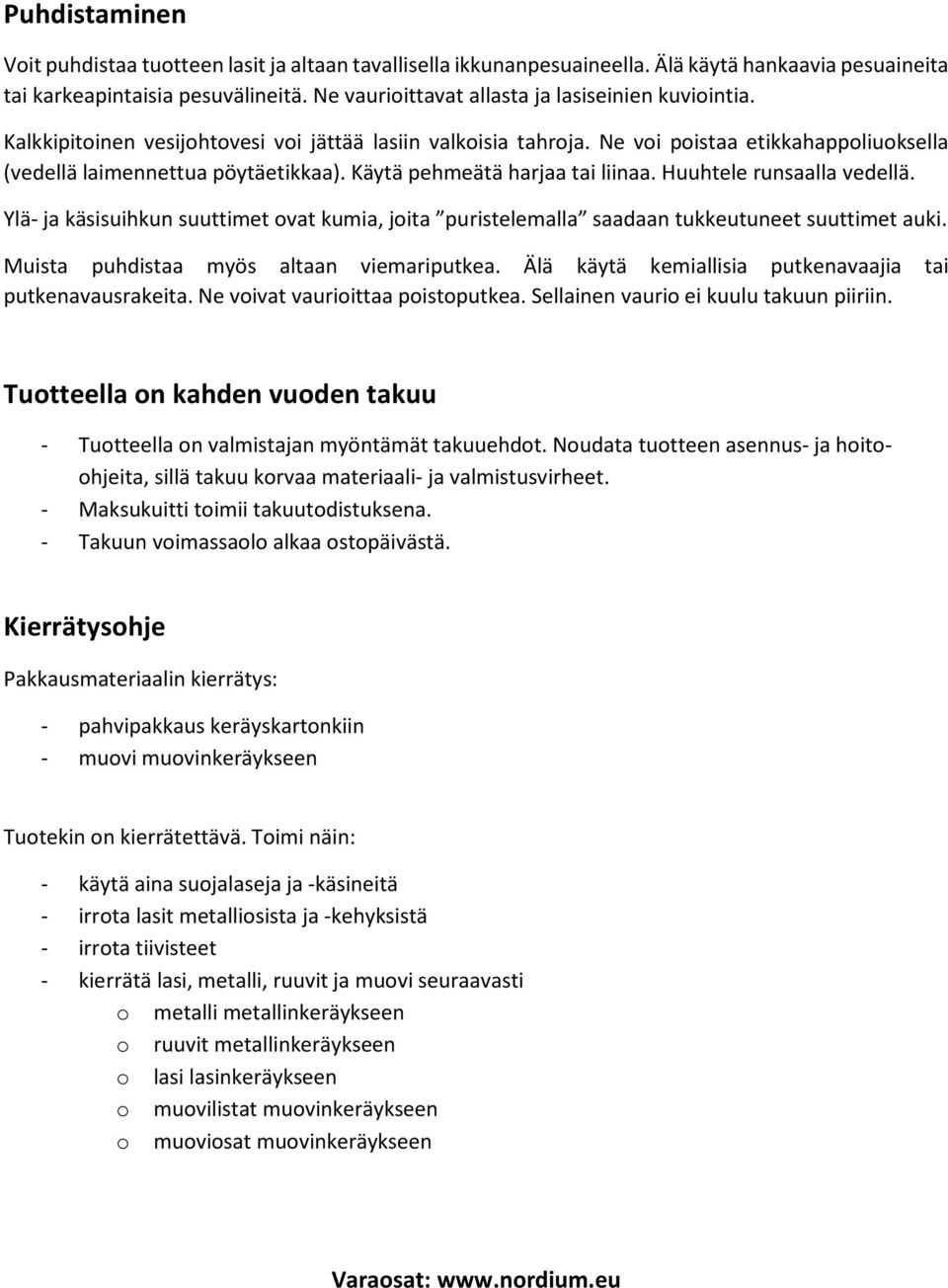

9 Puhdistaminen Voit puhdistaa tuotteen lasit ja altaan tavallisella ikkunanpesuaineella. Älä käytä hankaavia pesuaineita tai karkeapintaisia pesuvälineitä. Ne vaurioittavat allasta ja lasiseinien kuviointia. Kalkkipitoinen vesijohtovesi voi jättää lasiin valkoisia tahroja. Ne voi poistaa etikkahappoliuoksella (vedellä laimennettua pöytäetikkaa). Käytä pehmeätä harjaa tai liinaa. Huuhtele runsaalla vedellä. Ylä- ja käsisuihkun suuttimet ovat kumia, joita puristelemalla saadaan tukkeutuneet suuttimet auki. Muista puhdistaa myös altaan viemariputkea. Älä käytä kemiallisia putkenavaajia tai putkenavausrakeita. Ne voivat vaurioittaa poistoputkea. Sellainen vaurio ei kuulu takuun piiriin. Tuotteella on kahden vuoden takuu - Tuotteella on valmistajan myöntämät takuuehdot. Noudata tuotteen asennus- ja hoitoohjeita, sillä takuu korvaa materiaali- ja valmistusvirheet. - Maksukuitti toimii takuutodistuksena. - Takuun voimassaolo alkaa ostopäivästä. Kierrätysohje Pakkausmateriaalin kierrätys: - pahvipakkaus keräyskartonkiin - muovi muovinkeräykseen Tuotekin on kierrätettävä. Toimi näin: - käytä aina suojalaseja ja -käsineitä - irrota lasit metalliosista ja -kehyksistä - irrota tiivisteet - kierrätä lasi, metalli, ruuvit ja muovi seuraavasti o metalli metallinkeräykseen o ruuvit metallinkeräykseen o lasi lasinkeräykseen o muovilistat muovinkeräykseen o muoviosat muovinkeräykseen Varaosat:

Käytä pehmeätä harjaa tai liinaa. Huuhtele runsaalla vedellä. Ylä- ja käsisuihkun suuttimet ovat kumia, joita puristelemalla saadaan tukkeutuneet suuttimet auki.
