2 SISÄLLYSLUETTELO: I YLEISTÄ... 3 TÄYDENTÄVÄT RAKENNUSSELITYKSET YHTEISET TYÖT TYÖMAAN HALLINTO Katselmukset Räjäytys- ja tärinäkatselmus Luvat TOIMINNAN JÄRJESTELY Liikennejärjestelyt ja suojatoimenpiteet TYÖMAAN HUOLTO TYÖTURVALLISUUS JA TERVEYDENHOITO Työturvallisuus MAASTOTUTKIMUKSET JA LAADUNVALVONTA Mittaustyöt ja maaperätutkimukset Maaperätutkimukset Työnaikaiset mittaukset ja suunnitelmamittaukset Työmäärien mittaukset Laadunvalvonta Tiivistämistyön valvonta Johtojen laadunvalvonta Näytteenotto ja tutkimukset Tarkepiirustukset YLIJÄÄMÄMASSOJEN KÄSITTELY ALUSTAVAT TYÖT Hyötypuun hakkuu Kasvillisuuden ja pintamaan poisto ja raivaus Johtojen ja rakenteiden suojaus, siirto ja purku LIIKENNEVÄYLÄTYÖT MAALEIKKAUS KALLIOLEIKKAUS KUIVATUS- JA RUMPUTYÖT Avo-ojan ja maakaivannon tekeminen Rummut POHJANVAHVISTUS Massanvaihto Geovahvisteet PENGERRYS Maapenger Louhepenger PÄÄLLYSRAKENNETYÖT Tukikerros Jakava kerros Kantava kerros Kantava kerros murskeesta VIIMEISTELYTYÖT JA ERIKOISLAITTEET Katuvihertyöt Kasvualustojen leikkaustyöt ja kasvualustojen alapuoliset täyttötyöt Kasvualustojen tukirakenteet Nurmetus Liikenteen ohjaus ja suojauslaitteet VALAISTUS Kaapeliputkitukset ja kanavat... 10

3 28600 Kaapelin veto ja asennus VESIHUOLLON MAATYÖT MAAKAIVANNON TEKEMINEN KALLIOKAIVANNON TEKEMINEN TUENTA Kaivannon seinien tukeminen PUTKILINJAN PERUSTAMINEN Erikoismenetelmät Teräslevyarina TÄYTTÖ- JA PENGERRYSTYÖT Asennusalusta Alkutäyttö Lämmöneristeen teko Lopputäyttö VIIMEISTELY ERIKOISRAKENTEIDEN MAATYÖT Alitus poraamalla tai tunkeutumalla Liitteet: Päällysrakennemateriaalien rakeisuusvaatimukset 2 sivua 3/542 Koordinaattiluettelo 1 sivua 4/542 Osa- ja määräluettelo 1 sivua 5/542 Korvausvaatimukset tonttipuista ja rajamerkeistä 1 sivu 6/542 Piirustukset: Suunnitelmakartta, 1:500 Suunnitelmakartta Pituusleikkaus, 1:1 000/1:100 Pituusleikkaus Pituusleikkaus, 1:200 Poikkileikkaukset

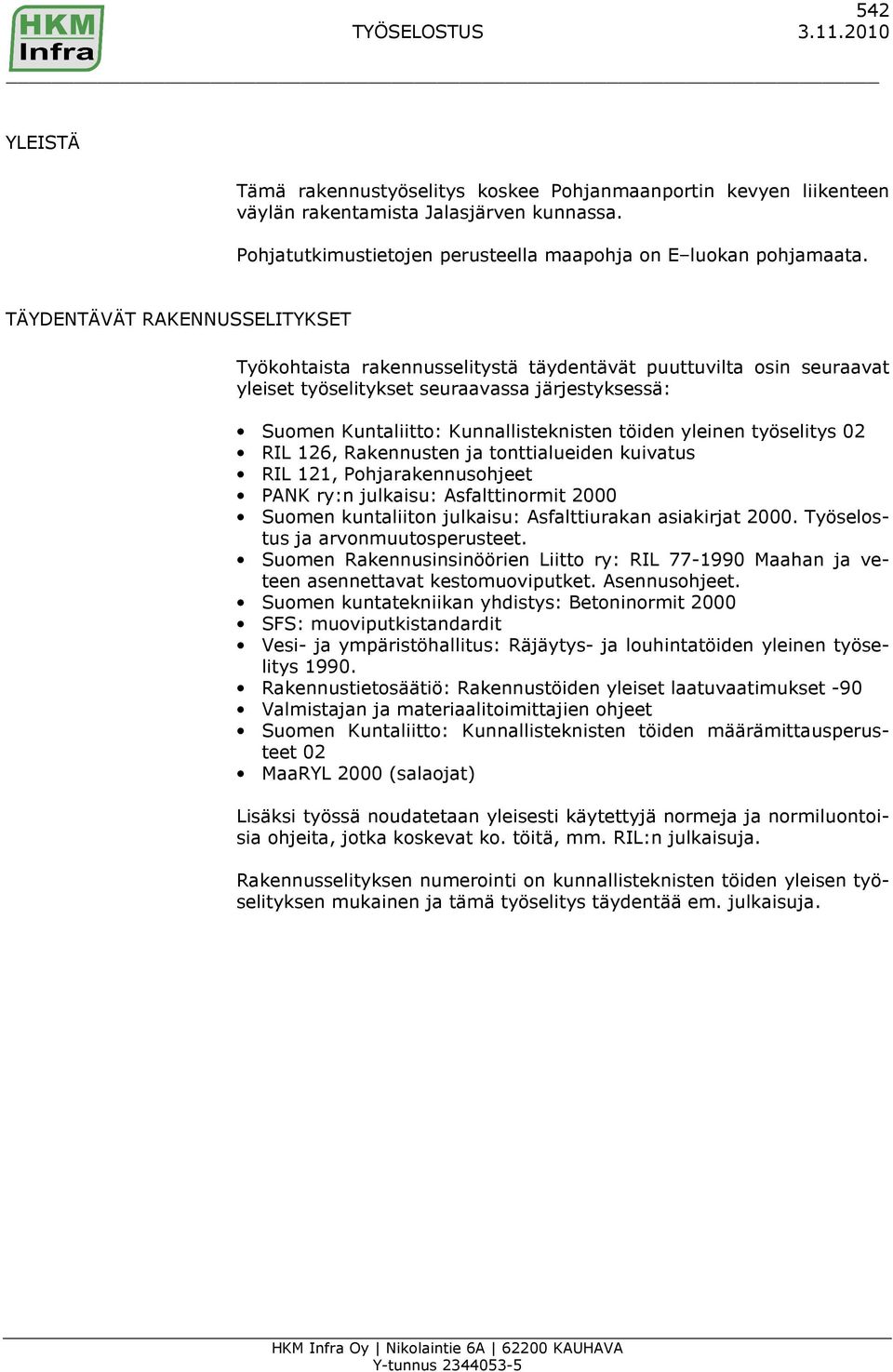

4 542 TYÖSELOSTUS YLEISTÄ Tämä rakennustyöselitys koskee Pohjanmaanportin kevyen liikenteen väylän rakentamista Jalasjärven kunnassa. Pohjatutkimustietojen perusteella maapohja on E luokan pohjamaata. TÄYDENTÄVÄT RAKENNUSSELITYKSET Työkohtaista rakennusselitystä täydentävät puuttuvilta osin seuraavat yleiset työselitykset seuraavassa järjestyksessä: Suomen Kuntaliitto: Kunnallisteknisten töiden yleinen työselitys 02 RIL 126, Rakennusten ja tonttialueiden kuivatus RIL 121, Pohjarakennusohjeet PANK ry:n julkaisu: Asfalttinormit 2000 Suomen kuntaliiton julkaisu: Asfalttiurakan asiakirjat Työselostus ja arvonmuutosperusteet. Suomen Rakennusinsinöörien Liitto ry: RIL Maahan ja veteen asennettavat kestomuoviputket. Asennusohjeet. Suomen kuntatekniikan yhdistys: Betoninormit 2000 SFS: muoviputkistandardit Vesi- ja ympäristöhallitus: Räjäytys- ja louhintatöiden yleinen työselitys Rakennustietosäätiö: Rakennustöiden yleiset laatuvaatimukset -90 Valmistajan ja materiaalitoimittajien ohjeet Suomen Kuntaliitto: Kunnallisteknisten töiden määrämittausperusteet 02 MaaRYL 2000 (salaojat) Lisäksi työssä noudatetaan yleisesti käytettyjä normeja ja normiluontoisia ohjeita, jotka koskevat ko. töitä, mm. RIL:n julkaisuja. Rakennusselityksen numerointi on kunnallisteknisten töiden yleisen työselityksen mukainen ja tämä työselitys täydentää em. julkaisuja.

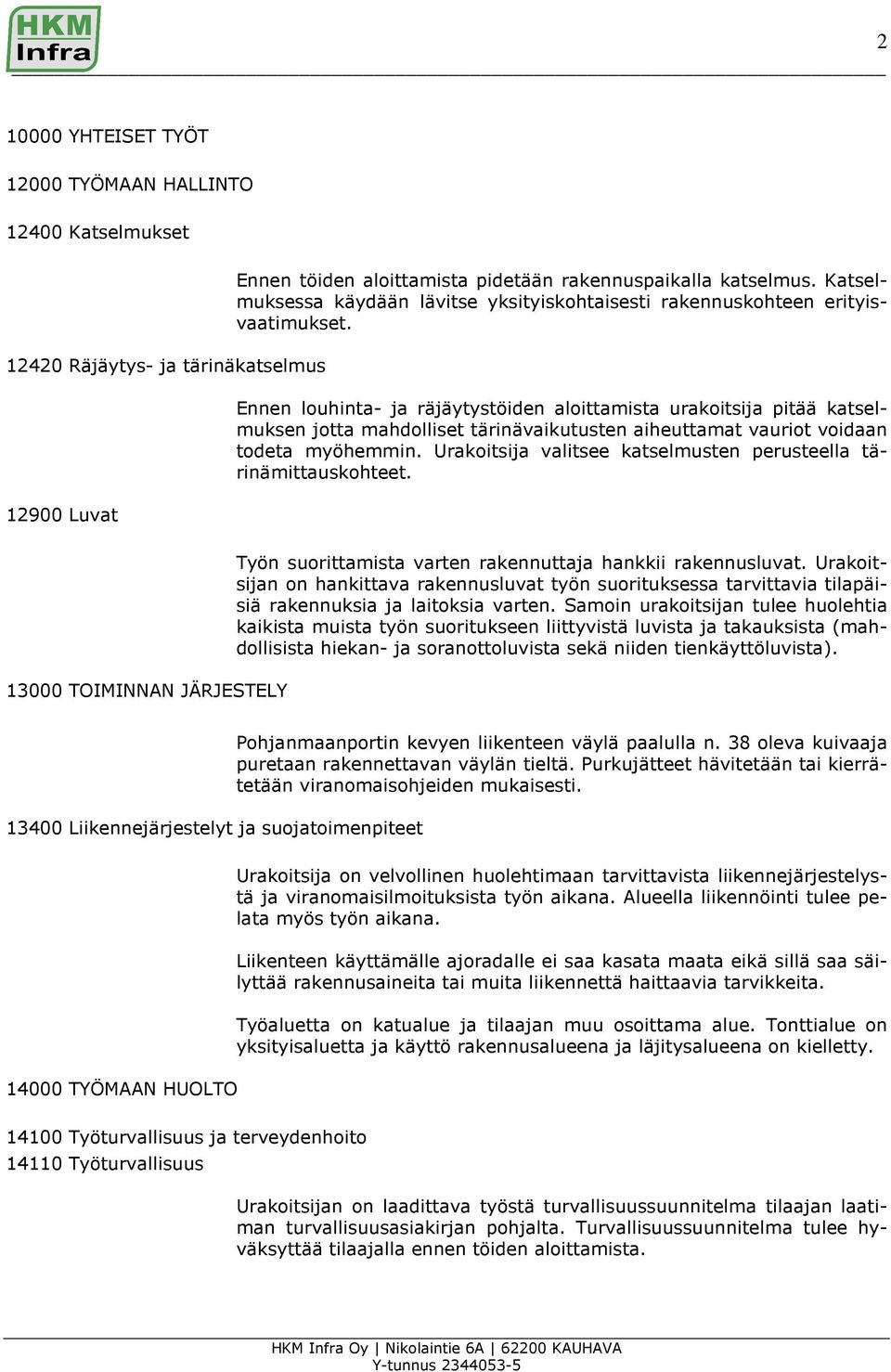

5 YHTEISET TYÖT TYÖMAAN HALLINTO Katselmukset Räjäytys- ja tärinäkatselmus Luvat Ennen töiden aloittamista pidetään rakennuspaikalla katselmus. Katselmuksessa käydään lävitse yksityiskohtaisesti rakennuskohteen erityisvaatimukset. Ennen louhinta- ja räjäytystöiden aloittamista urakoitsija pitää katselmuksen jotta mahdolliset tärinävaikutusten aiheuttamat vauriot voidaan todeta myöhemmin. Urakoitsija valitsee katselmusten perusteella tärinämittauskohteet TOIMINNAN JÄRJESTELY Työn suorittamista varten rakennuttaja hankkii rakennusluvat. Urakoitsijan on hankittava rakennusluvat työn suorituksessa tarvittavia tilapäisiä rakennuksia ja laitoksia varten. Samoin urakoitsijan tulee huolehtia kaikista muista työn suoritukseen liittyvistä luvista ja takauksista (mahdollisista hiekan- ja soranottoluvista sekä niiden tienkäyttöluvista) Liikennejärjestelyt ja suojatoimenpiteet Pohjanmaanportin kevyen liikenteen väylä paalulla n. 38 oleva kuivaaja puretaan rakennettavan väylän tieltä. Purkujätteet hävitetään tai kierrätetään viranomaisohjeiden mukaisesti TYÖMAAN HUOLTO Urakoitsija on velvollinen huolehtimaan tarvittavista liikennejärjestelystä ja viranomaisilmoituksista työn aikana. Alueella liikennöinti tulee pelata myös työn aikana. Liikenteen käyttämälle ajoradalle ei saa kasata maata eikä sillä saa säilyttää rakennusaineita tai muita liikennettä haittaavia tarvikkeita. Työaluetta on katualue ja tilaajan muu osoittama alue. Tonttialue on yksityisaluetta ja käyttö rakennusalueena ja läjitysalueena on kielletty Työturvallisuus ja terveydenhoito Työturvallisuus Urakoitsijan on laadittava työstä turvallisuussuunnitelma tilaajan laatiman turvallisuusasiakirjan pohjalta. Turvallisuussuunnitelma tulee hyväksyttää tilaajalla ennen töiden aloittamista.

6 3 Tämän työselityksen piiriin kuuluvissa töissä on noudatettava rakennustyön turvallisuudesta annettua valtioneuvoston päätöstä MAASTOTUTKIMUKSET JA LAADUNVALVONTA Mittaustyöt ja maaperätutkimukset Maaperätutkimukset Alueella on tehty maaperätutkimuksia Rajalan alueen kunnallistekniikan suunnittelua varten. Maaperä on humuskerroksen alla silttiä ja syvemmällä maanpinnasta savea. Kallioita ja kiviä saattaa esiintyä jonkin verran Työnaikaiset mittaukset ja suunnitelmamittaukset Työmäärien mittaukset Laadunvalvonta Maastomallimittauksia alueella on suorittanut Jalasjärven kunta ja Suunnittelutoimisto Aluetekniikka Oy. Suunnitelmat on sijoitettu karttakoordinaattijärjestelmään (KKJ), korkeudet on sidottu N 60 korkeusjärjestelmään. Merkintämittaukset tehdään RTK GPS-laitteella tai takymetrillä koordinaatteihin perustuen. Työstettävät pinnat osoitetaan korkeusmerkeillä. Merkintämittaustiedot toimittaa suunnittelija GT -formaatissa. Muu tarvittava mittaustieto on mahdollista mitata suhdeviivaimella suunnitelmakartalta. Työalueelle on rakennettava riittävä määrä apukiintopisteitä. Mittaustaitoisen ryhmän on oltava käytettävissä aina tarpeen vaatiessa työnaikana. Paljastettu kallio ja kivet leikkauskohdissa ja johtokaivannoissa mitataan ennen louhintaa. Suoritemäärien mittaukset tehdään suunnitelmissa annettujen teoreettisten mittojen mukaan. Kalliokaivannossa laskentaperusteena pidetään KM 02:sta poiketen pystysuoria kaivannon seinämiä Tiivistämistyön valvonta Rakentajan tulee esittää rakeisuuskäyrät käyttämistään päällysrakennemateriaaleista ja niiden tulee täyttää Kunnallisteknisten töiden yleisen työselityksen 02 vaatimukset (päällysrakennemateriaalien rakeisuusvaatimukset liitteessä 3/542). Suodatinkerros tiivistetään vähintään 90 %:in tiiviysasteeseen parannetulla Proctor kokeella määriteltyyn kuivatilavuuspainoon verrattuna. Vaaditun tiiviyden saavuttamiseksi tulee tiivistettävän maa-aineksen olla lähellä optimivesipitoisuuttaan. Tiivistävää jyräystä pitää suorittaa juuri oikea määrä, koska ylimääräinen jyräys alkaa löyhdyttää rakennetta. Kunkin kerroksen tiivistystyön yhteydessä kerroksen pinta muotoillaan lopulliseen yläpinnan kaltevuu-

7 4 teen ja tasoitetaan niin, että kerroksen pinnalle ei jää harjanteita eikä vettä kerääviä painanteita. Pienin sallittu keskimääräinen tiiviysaste % Pienin sallittu yksittäinen tiiviysaste % Pienin sallittu keskimääräinen kantavuus E2 MN/m2 Pienin sallittu yksittäinen kantavuus E2 MN/m2 Suodatinkerros Kantava kerros Jakava kerros Tiiviysmääritys kustakin kerroksesta tehdään jokaista alkavaa 400 m 2 kohti. Ensimmäinen koe suoritetaan työn aluksi työtapatarkkailua varten. Tiiviyskokeet voidaan suorittaa levykuormituslaitteella tai muulla vastaavalla laitteistolla, jolla saadut tulokset ovat vertailukelpoisia levykuormituskokeen kanssa. Tällainen laitteisto voi olla esim. kannettava pudotuspainolaite Johtojen laadunvalvonta Näytteenotto ja tutkimukset Tarkepiirustukset Jätevesi- ja sadevesiviemärin laadunvarmistus suoritetaan videokuvauksella. Videokuvaus suoritetaan kaikille > 110 viemäriputkille. Urakoitsijan tulee luovuttaa jätevesi- ja sadevesiviemärien videokuvauksen pöytäkirjat ja nauhat rakennuttajalle vähintään viikkoa ennen vastaanottotarkastusta. Vesijohtojen ja paineviemärin tiiviyskoe on esitetty KT 02 kohdassa Urakoitsijan tulee luovuttaa hyväksytyt raportit koeponnistuksista rakennuttajalle. Sadevesiviemärit rakennetaan hiekkatiiviiksi. Laadunvalvonta tapahtuu tältä osin työtapatarkkailuna. Kohteesta laaditaan tarkepiirustukset vastaamaan toteutusta. Tarkepiirustuksiin mitataan seuraavat rakenteet: - Väylän tasausviivan sijainti ja korkeus ja reunojen sijainti - Rumpujen päiden sijainti ja vesijuoksun korkeus YLIJÄÄMÄMASSOJEN KÄSITTELY Tarkepiirustukset toimitetaan rakennuttajan edustajalle tiedostoina AutoCAD dwg formaatissa ja Adobe pdf muodossa. Ylijäämämassat kuuluvat tilaajalle. Urakkaohjelmassa on esitetty ylijäämä massojen käsittely.

8 ALUSTAVAT TYÖT Hyötypuun hakkuu Suunnitelman toteuttamiseksi poistettavat puut kaadetaan, karsitaan ja katkotaan tilaajan kanssa sovittavalla tavalla. Hyötypuu kuluu tilaajalle/maanomistajalle Kasvillisuuden ja pintamaan poisto ja raivaus Hyötypuuksi kelpaamaton puusto, pensaat ym. aluskasvillisuus, metsänkaatojätteet kuljetetaan läjitysalueelle. Kannot poistetaan, halkaistaan metsäyhtiöiden edellyttämällä tavalla ja läjitetään kuorma-autotien varteen urakka-alueella. Mättäät, turve ja humusmaa poistetaan. Osittain tai kokonaan maanpinnan yläpuolelle ulottuvat lohkareet ( 1,0 m) poistetaan työvaiheessa (Leikkauksen pohjan louhiminen) esitettyjen vaatimusten mukaisesti. Penkereiden alla raivausta ei tarvitse ulottaa päällysteen reunasta kaltevuudessa 1:1,5 kuvitellun rajapinnan ulkopuolelle. Kivet, lohkareet, kannot ja mättäät eivät saa kuitenkaan ulottua 0,5 metriä lähemmäksi valmiin luiskan pintaa. Eloperäinen maa-aines, pensaat, metsäkaatojätteet ja muu puuaines poistetaan penkereen alta kaikkialla. Työssä on otettava erityisesti huomioon, että pelloilla ja piha-alueilla tms. ruokamulta poistetaan ja sijoitetaan niin, että se voidaan asettaa päällimmäiseksi kaivantoa jälleen täytettäessä. Luiskien verhoiluun kelpaava materiaali varastoidaan erikseen. Säilytettävät puut suojataan siten, että puiden maanpäälliset tai maanalaiset osat eivät vahingoitu. Suojaus tehdään joko puiden ympärille rakennettavalla aidalla tai puiden runkojen ympärille asennetuilla lankuilla. Alueilla, joilla on istutuksia, sekä työskenneltäessä piha-alueilla on ympäristö pyrittävä säilyttämään mahdollisimman koskemattomana Johtojen ja rakenteiden suojaus, siirto ja purku Rakennettavan putkijohdon läheisyydessä sijaitsevien tai sen kanssa risteävien putkijohtojen ja kaapelien tarkka sijainti on selvitettävä ennen työn aloittamista. Kaapelien, pylväiden, rajamerkkien ym. suojaamisesta, siirtämisestä tai poistamisesta on sovittava rakennuttajan ja laitteiden omistajan kanssa. Kaivettaessa pylvään vierestä on pylväs tuettava niin, että pylvään sijainti ei muutu. Tarvittaessa on kaivanto tuettava. Räjäytystärinät eivät saa aiheuttaa vaurioita rakenteille ja laitteille. Ennen räjäytys- ja louhintatöiden aloittamista on alueella suoritettava katselmus. Katselmuksen perusteella päätetään tärinämittauskohteet. Louhinnan täkkäys on suoritettava niin hyvin, ettei irtokiviä pääse lentämään. Louhintasuunnitelmassa urakoitsijan on otettava huomioon mahdolliset tärinävauriot. Vaurioista vastaa urakoitsija.

9 LIIKENNEVÄYLÄTYÖT MAALEIKKAUS Alueella sijaitsee rakennettuja kaapeleita, jotka on otettava huomioon rakennusvaiheessa. Leikkaustyön vaikeuksia vältetään tekemällä kuivatustyöt ennen leikkaustöitä, jolloin olosuhteet saadaan kuivemmaksi ja voidaan liikkua nykyisen pinnan päällä. Maanleikkaustyö suunnitellaan eteneväksi siten, että leikkauspohjan paljaalla pinnalla ei ajeta koneilla lainkaan koska leikkauspohja on herkästi häiriintyvä. Leikkaustyön yhteydessä pohjamaan kantavuutta verrataan suunnitelmissa esitettyyn kantavuusluokkaan. Mikäli ilmenee poikkeamia, selvitetään niiden vaikutus rakentamiseen. Teoreettisen leikkauspohjan alapuolinen turve, ruokamulta tai pehmeä pintamaa poistetaan, mikäli sitä jollain kohtaa esiintyy. Laatuvaatimukset Alusrakenteen yläpinnan (= leikkauspohja tai penkereen pinta) tulee täyttää suunnitelman mukaiset mitat. Maa leikataan piirustuksissa esitettyihin ohjeellisiin leikkaustasoihin siten, että leikkauksen pohja ei missään ole suunnitelman mukaisen korkeuden yläpuolella. Leikkaustyössä löyhtynyt leikkauspohja on tiivistettävä uudelleen. Alusrakenteen yläpintaan ei saa jäädä vettä kerääviä painanteita. Mittavaatimukset Leikkauspinnan yläpinnan korkeuden keskimääräinen poikkeama suunnitellusta tasosta saa olla enintään 50 mm ja suurin yksittäinen poikkeama enintään 100 mm. Leikkauspohjaan sallitaan yllämainitut toleranssit ehdolla, ettei leikkauspohjaan jää vettä kerääviä painanteita KALLIOLEIKKAUS Louherakenteessa irtilouhinta suoritetaan tasoon tasausviiva 1,0 m. Alusrakenteen yläpinnan tulee täyttää suunnitelman mukaiset mitat KUIVATUS- JA RUMPUTYÖT Avo-ojan ja maakaivannon tekeminen Teiden sivuille kaivetaan avo-ojat suunnitelman mukaan. Mikäli rakenteen kuivatus hoidetaan avo-ojien avulla, tulee ojan pohjan olla 0,2 m rakennekerrosten alapintaa alempana. Mikäli teiden rakenteen kuivatus hoidetaan sadevesiviemärien avulla, tehdään teiden sivuille 0,4 m 0,6 m syvyiset painanteet, joissa pintavedet johdetaan sadevesikaivoihin. Painanteen pohja muotoillaan siten, että sadevesikaivo sijoittuu aina painanteen alimpaan kohtaan. Mikäli kaivannon pohjaa ei voida muotoilla siten, että kaivo sijoittuu alimpaan

10 7 kohtaan, rakennetaan painanteen pohjaan, alimpaan kohtaan sorasilmä salaojasorasta yhdistelmäputkeen saakka. Sadevesiputkien kaivanto tehdään erilleen vesihuoltokaivannosta. Sadevesiputkien kaivanto tehdään kaavatien ojapainanteen pohjan kohdalle suunnitelmien mukaan Rummut Rummut rakennetaan suunnitelmassa osoitettuihin paikkoihin KT 02:sen ko. kohdan laatuvaatimusten mukaisesti.. Rummulle rakennetaan murskearina # 0 32 murskeesta, paksuus 300. Murskearinan päälle rakennetaan normaali tasauskerros 150 hiekasta tai hienosta murskeesta POHJANVAHVISTUS Massanvaihto Geovahvisteet PENGERRYS Puolirumpujen ja purkuputkien päihin asennetaan verkot tukkeentumisen estämiseksi. Katujen pohjamaalle tehdään kiviharaus TSV 1,8 m. Eloperäinen maa-aines, pensaat, metsäkaatojätteet ja muu puuaines poistetaan penkereen alta kaikkialla. Tien päällysrakenteen alla hiekkarakenteessa käytetään N2 luokan suodatinkangasta. Louherakenteessa ei käytetä suodatinkangasta Maapenger Tarvittavan pengermateriaalin on oltava maalajiltaan hiekkaa tai moreenia, mutta sille ei aseteta rakeisuusvaatimuksia, penger tiivistetään 90 % proctortiiviyteen Louhepenger Hankeessa ei ole louhepengertä. Louhepenkereen kiilatun ja tiivistetyn yläpinnan tulee olla suunnitelman mukaisessa muodossa ja korkeudessa. Penkereen pinta ei saa olla suunnitelman mukaisen korkeuden yläpuolella. Pintaa ei saa jäädä vettä kerääviä painanteita. Materiaalivaatimukset Alle kolmen metrin korkuisessa louhepenkereessä lohkareiden suurin läpimitta on enintään 600 mm. Louhepenkereen ylin 300 mm saa sisältää ainoastaan enintään läpimitaltaan enintään 200 mm:n louhetta. Yläpinta rikotetaan iskuvasaralla

11 8 edelle esitettyihin vaatimuksiin sopivaksi. Louhepenkereen yläpinta voidaan kiilata myös # 150 mm:n murskeella. Louhepenger rakennetaan päätypengerryksenä siten, että kuormat kipataan 5 m:n päähän päätypenkereen etenemäkohdasta ja työnnetään puskukoneella penkereeseen. Louherakenteen kokonaispaksuus on 1,35 m (päällysrakenne 0,35 m ja louhepenger 1,00 m) PÄÄLLYSRAKENNETYÖT Tukikerros Jakava kerros Päällysrakenteiden osat ja kerrosten rakeisuusvaatimukset käyvät ilmi piirustuksista Kestopäällystetyn rakenteen kokonaispaksuus on 0,7 m. Lajittumat rakenteissa tulee torjua siten, että kerroksia tehdessä kuormat on kipattava 5 m päähän päätypenkereen etenemäkohdasta ja työnnettävä puskukoneella rakenteeseen. Siirtymäkiilat Siirtymäkiilat tehdään pituuskaltevuuteen 1:10. Siirtymäkiilan pohja muotoillaan samaan kaltevuuteen kuin alusrakenteen pinta. Siirtymäkiilat tehdään rumpujen molemmin puolin. Salaojille ei rakenneta siirtymäkiiloja. Louherakenteen siirtymäkiilat on esitetty KT 02:ssa tässä luvussa. Materiaalit Hiekan ja muiden päällysrakennemateriaalien tulee täyttää niille yleisessä työselityksessä asetetut rakeisuusvaatimukset. Laatuvaatimukset Materiaalien rakeisuus määritetään kuivaseulonnalla 1 näyte / 400 m 3 paitsi jakavan soran rakeisuus arvioidaan silmämääräisesti. Suodatinhiekkakerroksen ja jakavan kerroksen pinnan tasaisuuden suurin sallittu yksittäinen poikkeama saa olla enintään -50 mm ja suurin sallittu epätasaisuus 5 m matkalla 50 mm. Kantavan kerroksen yläpinnan korkeuden suurin sallittu yksittäinen poikkeama suunnitelman mukaisesta tasosta saa olla enintään -30 mm ja suurin epätasaisuus 5 m matkalla 20 mm. Jakava kerros rakennetaan kalliomurskeesta (louheesta tai molskotista) # ja se rakennetaan yhtenä tai useampana kerroksena tiivistyskalustosta riippuen. Tiivistäminen suoritetaan täryjyrällä. Materiaalin tulee rakeisuudeltaan asettua ohjealueelle liitteen 3/542 mukaan.

12 Kantava kerros Kantava kerros murskeesta VIIMEISTELYTYÖT JA ERIKOISLAITTEET Louherakenteessa voidaan käyttää # mm mursketta louhepenkereen kiilaamiseen. Louhepäällysrakenteen rakennekerrosten yläpinnassa käytetään yhtä hienoa mursketta kuin hiekkarakennetyypissä. Kantava kerros tehdään kalliomurskeesta # 0 64 mm.. Se tehdään yhtenä kerroksena ja levittäminen tulee tehdä siten, ettei kiviaines pääse lajittumaan. Tiivistäminen suoritetaan täryjyrällä. Materiaalin tulee rakeisuudeltaan asettua ohjealueelle liitteen 3/542 mukaan. Kantavan yläosa tehdään kalliomurskeesta # 0 32 mm.. Kerros tiivistetään kantavan kerroksen vaatimuksia vastaavaksi. Väliaikainen päällyste tehdään kalliomurskeesta # 0 18 mm tasausviivaan korkeuteen. Kerros tiivistetään kantavan kerroksen vaatimuksia vastaavaksi Katuvihertyöt Katujen ojien luiskien kasvualustat tehdään KT 02 kohdan Luonnon- ja katunurmikko A3 vaatimusten mukaan Kasvualustojen leikkaustyöt ja kasvualustojen alapuoliset täyttötyöt Kasvualustojen tukirakenteet Nurmetus Maanleikkaus tehdään kohdan mukaisesti. Kallioleikkaus tehdään kohdan mukaisesti. Kasvualustojen mitat on esitetty KT 02 taulukossa Eri tyyppisten istutusten vaatimat kaivannon mitat. Kasvualustojen tukirakenteet tehdään KT 02 ko. kohdan mukaan. Katujen ojien luiskat sekä muut urakkaohjelmassa nurmetettaviksi esitetyt alueet nurmetetaan KT 02 nurmetusvaatimuksen A3 mukaan Liikenteen ohjaus ja suojauslaitteet Alueelle rakennetaan suunnitelmakartan mukaiset liikennemerkit. Liikennemerkit ja opastustaulut KT 02 ko. kohdan mukaan VALAISTUS Katso liitteenä oleva valaistuksen työselostus.

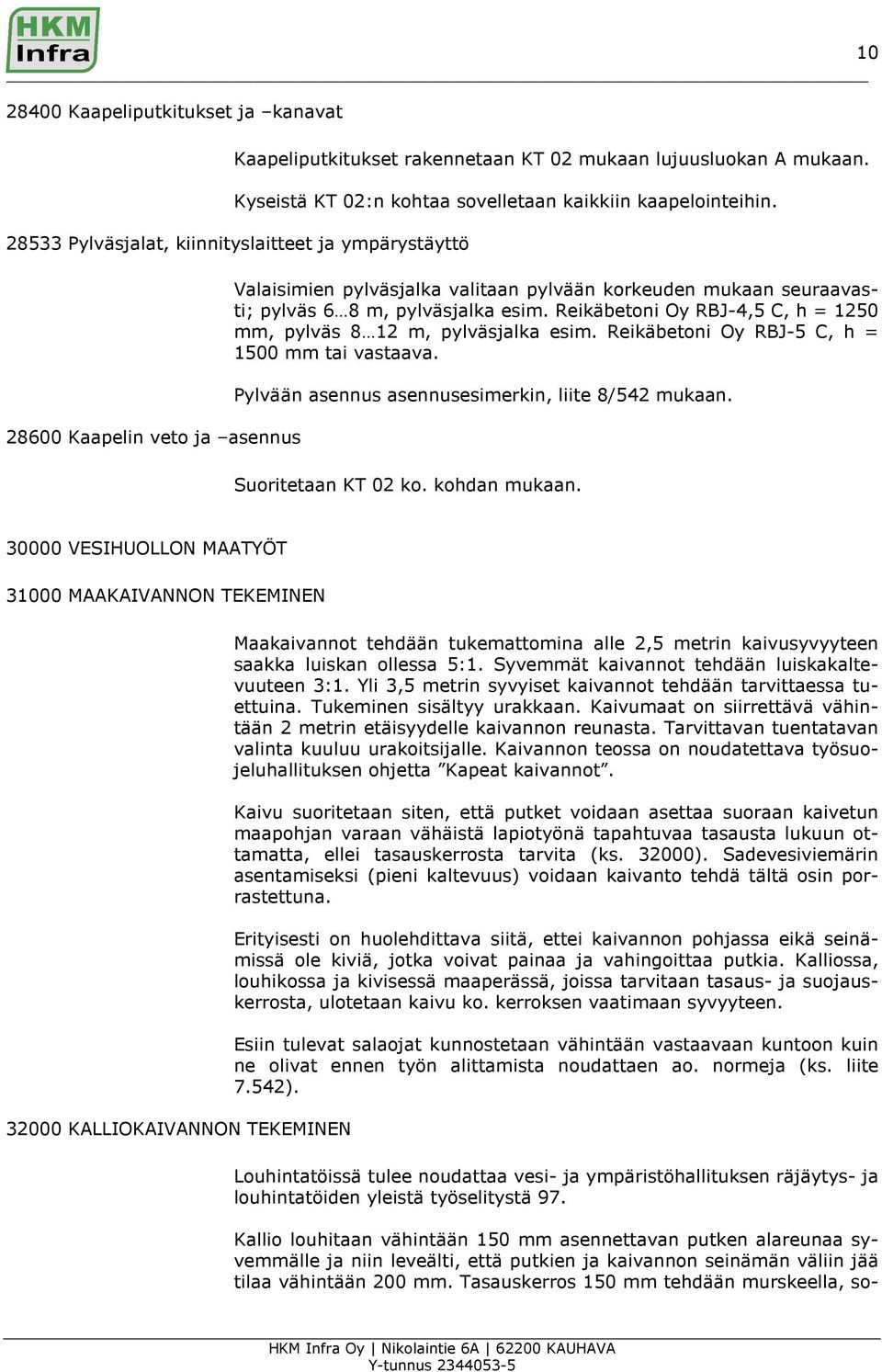

13 Kaapeliputkitukset ja kanavat Kaapeliputkitukset rakennetaan KT 02 mukaan lujuusluokan A mukaan. Kyseistä KT 02:n kohtaa sovelletaan kaikkiin kaapelointeihin Pylväsjalat, kiinnityslaitteet ja ympärystäyttö Kaapelin veto ja asennus Valaisimien pylväsjalka valitaan pylvään korkeuden mukaan seuraavasti; pylväs 6 8 m, pylväsjalka esim. Reikäbetoni Oy RBJ-4,5 C, h = 1250 mm, pylväs 8 12 m, pylväsjalka esim. Reikäbetoni Oy RBJ-5 C, h = 1500 mm tai vastaava. Pylvään asennus asennusesimerkin, liite 8/542 mukaan. Suoritetaan KT 02 ko. kohdan mukaan VESIHUOLLON MAATYÖT MAAKAIVANNON TEKEMINEN KALLIOKAIVANNON TEKEMINEN Maakaivannot tehdään tukemattomina alle 2,5 metrin kaivusyvyyteen saakka luiskan ollessa 5:1. Syvemmät kaivannot tehdään luiskakaltevuuteen 3:1. Yli 3,5 metrin syvyiset kaivannot tehdään tarvittaessa tuettuina. Tukeminen sisältyy urakkaan. Kaivumaat on siirrettävä vähintään 2 metrin etäisyydelle kaivannon reunasta. Tarvittavan tuentatavan valinta kuuluu urakoitsijalle. Kaivannon teossa on noudatettava työsuojeluhallituksen ohjetta Kapeat kaivannot. Kaivu suoritetaan siten, että putket voidaan asettaa suoraan kaivetun maapohjan varaan vähäistä lapiotyönä tapahtuvaa tasausta lukuun ottamatta, ellei tasauskerrosta tarvita (ks ). Sadevesiviemärin asentamiseksi (pieni kaltevuus) voidaan kaivanto tehdä tältä osin porrastettuna. Erityisesti on huolehdittava siitä, ettei kaivannon pohjassa eikä seinämissä ole kiviä, jotka voivat painaa ja vahingoittaa putkia. Kalliossa, louhikossa ja kivisessä maaperässä, joissa tarvitaan tasaus- ja suojauskerrosta, ulotetaan kaivu ko. kerroksen vaatimaan syvyyteen. Esiin tulevat salaojat kunnostetaan vähintään vastaavaan kuntoon kuin ne olivat ennen työn alittamista noudattaen ao. normeja (ks. liite 7.542). Louhintatöissä tulee noudattaa vesi- ja ympäristöhallituksen räjäytys- ja louhintatöiden yleistä työselitystä 97. Kallio louhitaan vähintään 150 mm asennettavan putken alareunaa syvemmälle ja niin leveälti, että putkien ja kaivannon seinämän väliin jää tilaa vähintään 200 mm. Tasauskerros 150 mm tehdään murskeella, so-

14 TUENTA ralla tai hiekalla huolellisesti tiivistäen. Tasauskerrosta käytetään myös kivisessä maaperässä Kaivannon seinien tukeminen Kaivanto on tarvittaessa tuettava ko. olosuhteisiin soveltuvalla tavalla. Kaivannon tukeminen ja tukemistavan valinta kuuluu urakoitsijalle PUTKILINJAN PERUSTAMINEN Erikoismenetelmät Teräslevyarina Perustusrakenteella tarkoitetaan rakenteita, jotka tehdään asennusalustan (työvaihe 35200) alapuolelle. Putkilinjat perustetaan pääsääntöisesti maavaraisesti. Mikäli putken perustamisolosuhteet vaativat, rakennetaan murskearina # 0 32 murskeesta, paksuus 300. Murskearinan päälle rakennetaan normaali tasauskerros 150 hienosta murskeesta (# 0-18). Teräslevyarinaa käytetään tarvittaessa, valvoja päättää arinan käytöstä. Materiaalivaatimukset Teräspoimulevyn tulee olla vähintään 0,7 mm paksuista ja molemmin puolin kuumasinkittyä. Arinalevy voi olla tyypiltään esim. Ruukki Geolevy A 90 tai vastaava. Mittavaatimukset Arinalevyt liitetään asentamalla ne poikkisuunnassa vähintään 200 mm ja pituussuunnassa vähintään 500 mm limittäin TÄYTTÖ- JA PENGERRYSTYÖT Asennusalusta Asennusalusta rakennetaan hienosta murskeesta (# 0-18). Tasauskerroksen paksuus on 150 mm. Syvissä kaivannoissa, joissa kaivantoon asennettavien putkien pystyetäisyydeksi muodostuu normaalien tasaus- ja esipeittokerrosten jälkeen enemmän kuin metri, voidaan välitäyttönä käyttää muutakin kuin mursketta. Materiaalin tulee kuitenkin olla tiivistettäväksi kelpaavaa. Vettä pidättävä pato Tasauskerrosta ja arinaa käytettäessä tehdään johtokaivantoon vettä pidättävä pato savesta tai vedenläpäisykyvyltään samanarvoisesta maalajista kuin ympäröivä maaperä. Savisulku tehdään kaivannon suun-
