Digitaalinen eropainekytkin DPS Käyttöohje

Transkriptio

1 MECAIR Digitaalinen eropainekytkin DPS Käyttöohje

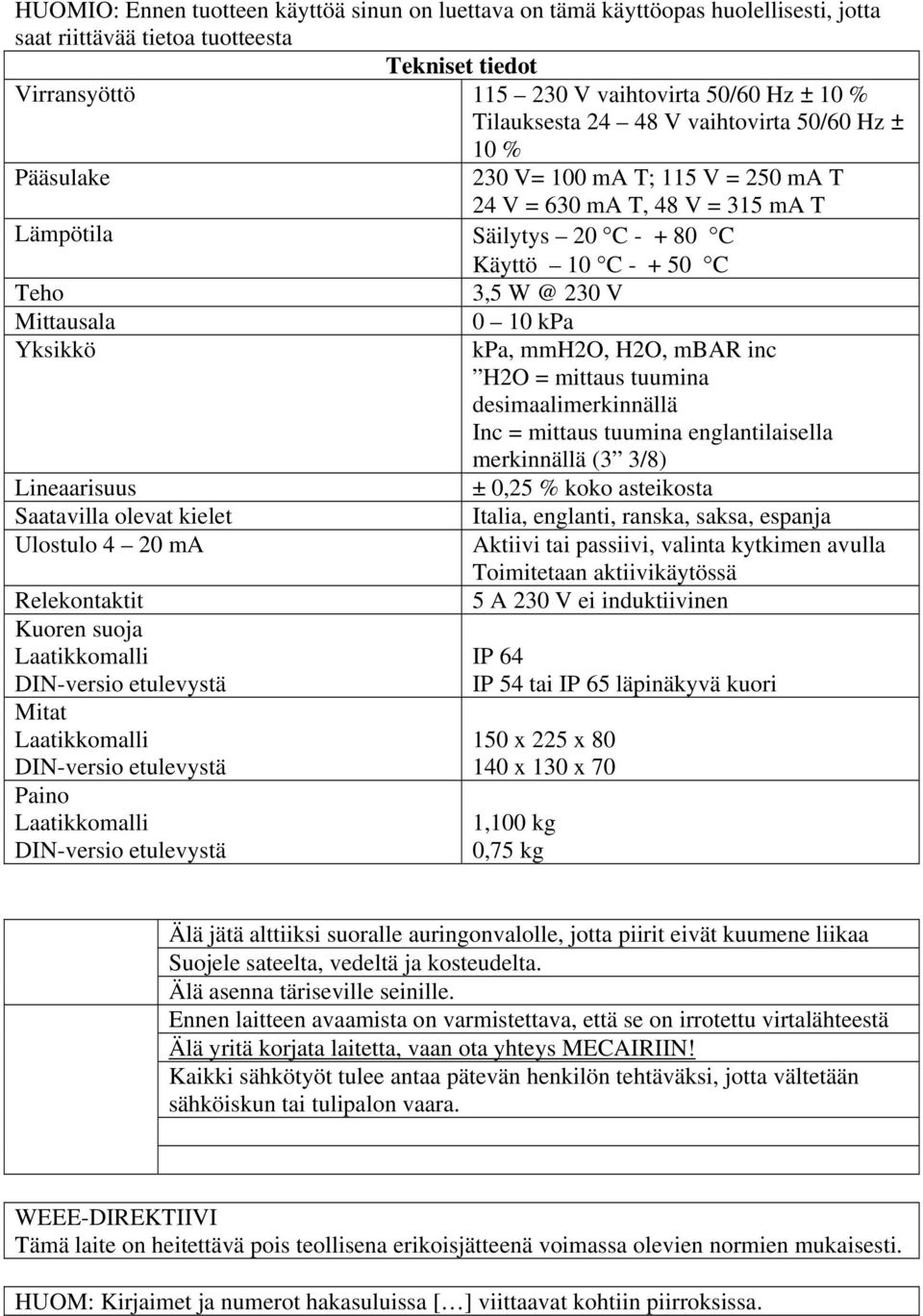

2 HUOMIO: Ennen tuotteen käyttöä sinun on luettava on tämä käyttöopas huolellisesti, jotta saat riittävää tietoa tuotteesta Tekniset tiedot Virransyöttö V vaihtovirta 50/60 Hz ± 10 % Tilauksesta V vaihtovirta 50/60 Hz ± 10 % Pääsulake 230 V= 100 ma T; 115 V = 250 ma T 24 V = 630 ma T, 48 V = 315 ma T Lämpötila Säilytys 20 C C Käyttö 10 C C Teho 3,5 230 V Mittausala Yksikkö Lineaarisuus Saatavilla olevat kielet Ulostulo 4 20 ma Relekontaktit Kuoren suoja Laatikkomalli DIN-versio etulevystä Mitat Laatikkomalli DIN-versio etulevystä Paino Laatikkomalli DIN-versio etulevystä 0 10 kpa kpa, mmh2o, H2O, mbar inc H2O = mittaus tuumina desimaalimerkinnällä Inc = mittaus tuumina englantilaisella merkinnällä (3 3/8) ± 0,25 % koko asteikosta Italia, englanti, ranska, saksa, espanja Aktiivi tai passiivi, valinta kytkimen avulla Toimitetaan aktiivikäytössä 5 A 230 V ei induktiivinen IP 64 IP 54 tai IP 65 läpinäkyvä kuori 150 x 225 x x 130 x 70 1,100 kg 0,75 kg Älä jätä alttiiksi suoralle auringonvalolle, jotta piirit eivät kuumene liikaa Suojele sateelta, vedeltä ja kosteudelta. Älä asenna täriseville seinille. Ennen laitteen avaamista on varmistettava, että se on irrotettu virtalähteestä Älä yritä korjata laitetta, vaan ota yhteys MECAIRIIN! Kaikki sähkötyöt tulee antaa pätevän henkilön tehtäväksi, jotta vältetään sähköiskun tai tulipalon vaara. WEEE-DIREKTIIVI Tämä laite on heitettävä pois teollisena erikoisjätteenä voimassa olevien normien mukaisesti. HUOM: Kirjaimet ja numerot hakasuluissa [ ] viittaavat kohtiin piirroksissa.

3 1. SÄHKÖLIITÄNNÄT 1) Yhdistä virransyöttö pääterasiaan [C] Neutraali 115V vaihtovirta 50/60 Hz 230V vaihtovirta 50/60 Hz 2) Liitä kaikki laitteet asetusrelerasiaan [D] Yleensä kiinni Yleensä auki Yhteinen 3) Liitä kaikki audiovisuaaliset hälytysrelerasiaan [E] Yleensä kiinni Yleensä auki Yhteinen 4) Ulostulo 4 20 ma [G] + -

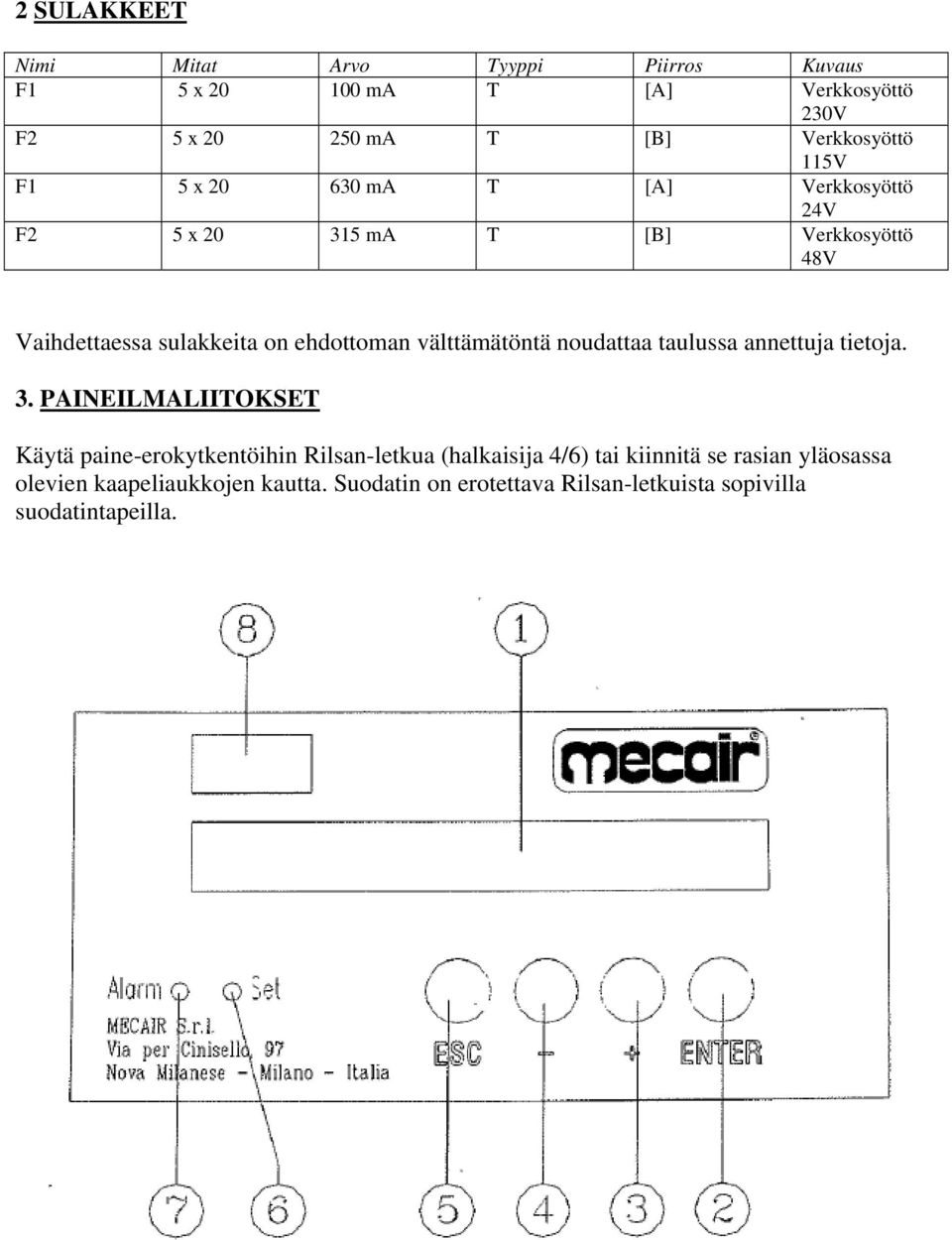

4 2 SULAKKEET Nimi Mitat Arvo Tyyppi Piirros Kuvaus F1 5 x ma T [A] Verkkosyöttö 230V F2 5 x ma T [B] Verkkosyöttö 115V F1 5 x ma T [A] Verkkosyöttö 24V F2 5 x ma T [B] Verkkosyöttö 48V Vaihdettaessa sulakkeita on ehdottoman välttämätöntä noudattaa taulussa annettuja tietoja. 3. PAINEILMALIITOKSET Käytä paine-erokytkentöihin Rilsan-letkua (halkaisija 4/6) tai kiinnitä se rasian yläosassa olevien kaapeliaukkojen kautta. Suodatin on erotettava Rilsan-letkuista sopivilla suodatintapeilla.

5 KÄYTTÖPANEELIT JA KÄYTTÖLAITTEET 1 Näyttö Näyttää Delta-P-arvot, asetukset ja viestit 2 Enter-näppäin Sen avulla pääsee valikon kohteisiin ja vahvistamaan tiedot muutosten jälkeen 3 + -näppäin Nostaa muutettavia tietoja tai muuttaa vaihtoehtoja valikon kohteessa. Näyttää hälytysviestit näppäin Laske muutettavia tietoja tai muuttaa vaihtoehtoja valikon kohteessa. Peruuttaa hälytysviestit. 5 Esc-näppäin Pääsy pois valikkosivulta 6 Asetus LED Syttyy, kun asetettu asetusarvo on ylitetty 7 Hälytys LED Syttyy hälytystapauksissa Mahdolliset hälytykset ovat: Asetettu hälytysarvo on ylitetty Anturivika Väärät konfiguraatiotiedot 8 Malli DP super 5 kieltä 5 yksikköä minimi - maksimi Delta-P-asetus 1 hälytys Tuntilaskuri 4. KÄYNNISTYS Yhdistä laitteet virransyöttöön. Kun käynnistät yksikön, näyttö [1] ilmoittaa mallin ja sen perään laitteistoversion; 3 sekunnin kuluttua se näyttää painearvon. 5. KONFIGUROINTI Konfiguraatiovalikkoon pääsemiseksi on painettava Enter-näppäintä [2]. Paina + -näppäintä [3] siirtyäksesi seuraavaan valikkoon, - näppäintä [4] siirtyäksesi edelliseen valikkoon. Paina Esc-näppäintä [5] päästäksesi takaisin painearvonäyttöön. Kielen valinta Yksikkö Valitse yksi viidestä ohjelmoidusta kielestä Paina Enter [2] näyttääksesi valitun kielen Painamalla joko + [3] tai - [4] voit valita kielen 5 saatavilla olevan vaihtoehdon joukosta (ITALIA, ENGLANTI, RANSKA, SAKSA, ESPANJA) Paina Enter [2] palataksesi valikkoon asetuksen muutoksen jälkeen Valitse yksi viidestä käytettävissä olevasta yksiköstä. Paina Enter [2] näyttääksesi valitun yksikön. Painamalla joko + [3] tai - [4] voit valita yksikön 5 saatavilla olevan vaihtoehdon joukosta (kpa, mmh2o, mbar, inc) Paina Enter [2] palataksesi valikkoon asetuksen muutoksen jälkeen

6 Minimiarvon syöttö Minimiarvo, jonka alapuolella asetusrele aukeaa. LED [6] ei pala. Painamalla joko + [3] tai - [4] voit nostaa ja laskea parametrin arvoa (jos painat pitkään, parametrin arvo muuttuu nopeammin) Paina Enter [2] palataksesi arvon valintavalikkoon parametrin arvon muutoksen jälkeen Maksimiarvon syöttö Maksimiarvo, jonka yläpuolella asetusrele sulkeutuu LED [6] palaa. Painamalla joko + [3] tai - [4] voit nostaa ja laskea parametrin arvoa (jos painat pitkään, parametrin arvo muuttuu nopeammin) Paina Enter [2] palataksesi arvon valintavalikkoon parametrin arvon muutoksen jälkeen Hälytysarvon syöttö Arvo, jonka yläpuolella asetusrele sulkeutuu LED [7] palaa. Painamalla joko + [3] tai - [4] voit nostaa ja laskea parametrin arvoa (jos painat pitkään, parametrin arvo muuttuu nopeammin) Paina Enter [2] palataksesi arvon valintavalikkoon parametrin arvon muutoksen jälkeen Paineviive Aika, joka kuluu yli minimikytkentä ajan (Tätä käytettään, Välillä 0 25 sekuntia, mikäli paine-ero vaihtelee nopeassa syklissä, ajan säädöllä sekuntien desimaalinen voidaan tasata puhdistuksen toimintaa). säätö Painamalla joko + [3] tai - [4] voit nostaa ja laskea parametrin arvoa (jos painat pitkään, parametrin arvo muuttuu nopeammin) Paina Enter [2] palataksesi arvon valintavalikkoon parametrin arvon muutoksen jälkeen

7 4 20 ma täysi asteikko Arvo välillä 1 10, jonka avulla voi valita 20 ma:a vastaavan maksimipainearvon. Painamalla joko + [3] tai - [4] voit nostaa ja laskea parametrin arvoa (jos painat pitkään, parametrin arvo muuttuu nopeammin) Paina Enter [2] palataksesi arvon muutoksen jälkeen 4 ma säätö 4 ma:n kalibrointi Paina Enter [2] näyttääksesi nykyisen säätöarvon, 4 20 ma ulostulo lähettää signaalin, joka vastaan 4 ma:a. Painamalla joko + [3] tai - [4] voit nostaa ja laskea parametrin arvoa, säädä, kunnes näytön arvo ulkoisella instrumentilla näyttää oikeaa arvoa 4 ma. Paina Enter [2] palataksesi parametrin muutoksen jälkeen. 20 ma säätö 20 ma:n kalibrointi Paina Enter [2] näyttääksesi nykyisen säätöarvon, 4 20 ma ulostulo lähettää signaalin, joka vastaan 20 ma:a. Painamalla joko + [3] tai - [4] voit nostaa ja laskea parametrin arvoa ja ulostuloarvo muuttuu, säädä, kunnes näytön arvo ulkoisella instrumentilla näyttää oikeaa arvoa 20 ma. Paina Enter [2] palataksesi parametrin muutoksen jälkeen. Nollapaine Anturin nolla-asetus. Irrota letkut suodatushanoista ennen nollaasetuksen tekemistä. Paina Enter [2] näyttääksesi nykyisen painearvon. Painamalla joko + [3], anturi asettuu nollaan ja nolla tallentuu. Paina Enter [2] palataksesi parametrin muutoksen jälkeen. Paina Esc [5] palataksesi painearvonnäyttöön. Liitä letkut suodatushanoihin. LCD-kontrasti Näytön kontrastin säätämiseksi (0 63)

8 Tuntilaskuri Paina Enter [2] näyttääksesi parametrin nykyisen säätöarvon, joka säätää näytön kontrastin (0 63). Painamalla joko + [3] tai - [4] voit nostaa ja laskea parametrin arvoa ja säädön vaikutukset näkyvät näytöllä. Paina Enter [2] palataksesi parametrin muutoksen jälkeen. Näyttää käyttötunnit (maksimi , ei voi muuttaa) ma Ulostuloviesti voidaan valita välillä 4-20mA, joko aktiivi- tai passiivikäytöissä. Aktiivi: ei vaadi ulkopuolista syöttöä Passiivi: vaati ulkopuolisen virransyötön välillä 18 / 24 V tasavirtaa. Siirrä kahta valitsinta 4-20 ma-kortilla [F] valitaksesi joko aktiivin tai passiivin käytön. Laite toimitetaan aktiivikäytöllä.
