1 LANGATON PASSIIVINEN LIIKEILMAISIN Tämä tuote on standardin GB mukainen. Langaton passiivinen infrapuna ilmaisin perustuu ihmiskehon infrapuna- eli lämpösäteilyn havaitsemiseen. Ilmaisin vastaanottaa signaaleja, joita ihmiskeho luovuttaa, ja käsiteltyään ne lähettää signaalin keskusyksikköön langattomasti. Tätä tuotetta voidaan käyttää pankeissa, varastoissa, asuinrakennuksissa jne. YLEISKUVA 1.Asennusreikä 2.Osoitekoodi, aluejumpperi 3.Tampperikytkin 4.Virtajumpperi 5.Johtimien ulostulo 6.Pallonivelen kiinnityspiste 7.LED 8.Säädettävän PCB:n ruuvireikä 9.LED ON/OFF jumpperi 10.Infrapuna-anturi 11.Uudelleenreagoimisjumpperi 12. Aluejumpperi 13. Osoitejumpperi OMINAISUUDET Käyttää infrapunasignaaliin erityistä sirua. Lähettää signaalin langattomasti, helppo asetella. LED ON/OFF -toiminto. Erittäin vakaa. Alhaisen jännitteen varoitus. TEKNISET TIEDOT

2 Jännite 9V DC (käytetään 6F22 akkua) Virrankulutus lepotilassa <80μA, toiminnassa <15mA Havaitsemistapa passiivinen infrapuna Anturi (dual) hiljainen pyroelektroninen infrapunasensori Asennustapa seinäasennus Asennuskorkeus optimaalinen korkeus: 2,2m Tunnistusetäisyys 12m Tunnistuskulma 110astetta Mitat(mm) 95*50*34 TUNNISTUSALUE ( m) Top view 2.2m ( m) Side view KÄYTTÖ 1. Säädä osoitekoodi tai aluejumpperi ja uudelleenreagoimisaika jumpperi (piirilevyllä A0~A7 J1 on osoitejumpperi ja D0/A8~D3/A11 on aluejumpperi ). 2. LED-jumpperilla(J3) ohjataan LEDin toimintaa: vaihtoehtoina on käytössä/pois käytöstä. Tämä ei vaikuta muihin ilmaisimen ominaisuuksiin. 3. Uudelleenreagoimisaika-jumpperilla (J2) säädetään ilmaisimen uudelleenreagoimisaika liikkeeseen. Vaihtoehtoja on 2kpl: 2s: käytetään testattaessa, 5min: kun ilmaisin käytössä. 4. Virta ON/OFF jumpperilla (J4) säädetään, onko virta päällä: OFF on tehdasasetuksena,

3 normaalikäytössä täytyy olla valittuna ON. ASENNUS 1. Ilmaisin tulee asentaa paikkaan, jossa tunkeilija todennäköisesti liikkuu, kuten kuistille tai lähelle ikkunoita ja ovia. Kiinnitä ilmaisimen takaosa ruuveilla 2.2 m. korkeuteen seinälle, sitten laita etuosa kiinni ja yhdistä osat ruuvilla ilmaisimen alaosasta. (Katso kuva ) 2. Asennuspaikka tulisi olla kaukana ilmastoinnista, tuulettimista, jääkaapista, uunista ja tuotteista, mitkä voivat aiheuttaa suuria lämpötilan muutoksia. Ilmaisinta ei tule asentaa paikkaan, jossa se altistuu suoralle auringonvalolle. 3. Älä aseta mitään esteitä ilmaisimen eteen. 4. Asennuksessa on suositeltavaa käyttää asennuslevyä, jotta ilmaisimen suuntausta voidaan muuttaa. (Katso kuvat Asentaminen asennusjalalla ) ASENNUSKUVA Wall mounted Corner mounted 1. Select mounting position, wall or corner, fix bottom case of detector by screws. 1.Valitse asennuspaikka, seinä tai kulma ja kiinnitä ilmaisimen takakuori ruuveilla. 2. Encase battery, connect power and cover top head, then tighten screws. 2. Laita paristo kiinni ja aseta etukuori paikalleen, sitten yhdistä osat ruuvilla ilmaisimen alaosasta. ASENTAMINEN ASENNUSJALALLA

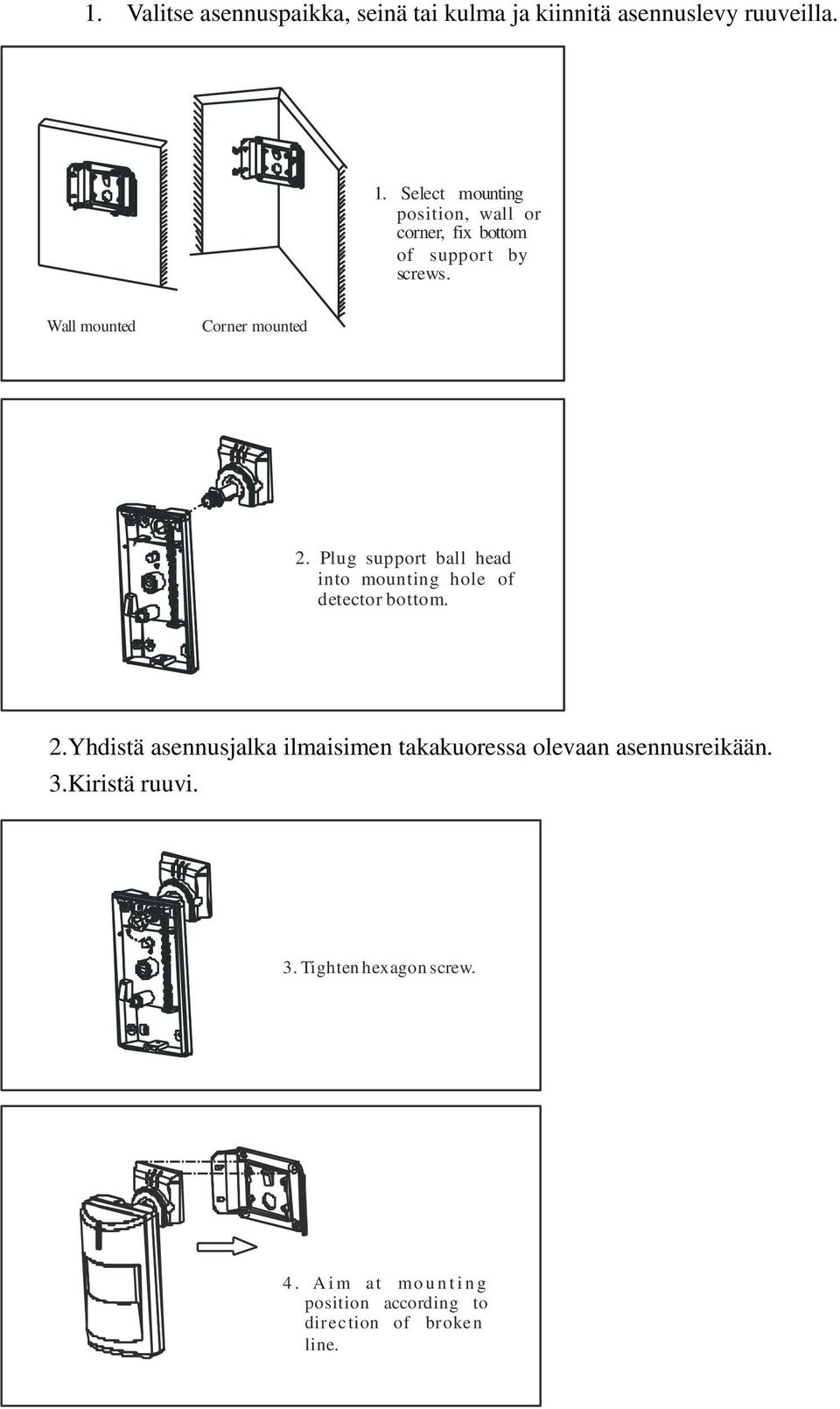

4 1. Valitse asennuspaikka, seinä tai kulma ja kiinnitä asennuslevy ruuveilla. 1. Select mounting position, wall or corner, fix bottom of support by screws. Wall mounted Corner mounted 2. Plug support ball head into mounting hole of detector bottom. 2.Yhdistä asennusjalka ilmaisimen takakuoressa olevaan asennusreikään. 3.Kiristä ruuvi. 3. Tighten hexagon screw. 4. A i m at mo u n t i n g position according to direction of broken line.

5 5. Työnnä ilmaisin nuolen suuntaisesti. 5. Push along arrow direction. 6. Tighten support ball head after adjusting detection position. 7. Finish mounting. 6. Kiristä pallonivel sen jälkeen kun sopiva suuntaus on tehty. 7. Asennus on valmis! HUOMIOITAVAA 1. Asenna ja käytä tuotetta tämän ohjeen mukaisesta, älä koske ilmaisimen sensoriin. Jos ilmaisin täytyy puhdistaa, käytä pehmeätä kangasta, johon on kastettu hieman alkoholia. Katkaise virrat ennen puhdistusta. 2. Älä käytä tuotetta paikoissa, joissa lämpötila muuttuu paljon. 3. Vaikka tämä tuote voi vähentää onnettomuuksia, se ei voi taata täydellistä turvallisuutta. Tee kaikki varotoimenpiteet turvallisuuden varmistamiseksi sen lisäksi että käytät tätä tuotetta.
