ONE 118 OHJELMOITAVA PÄÄVAHVISTIN

Transkriptio

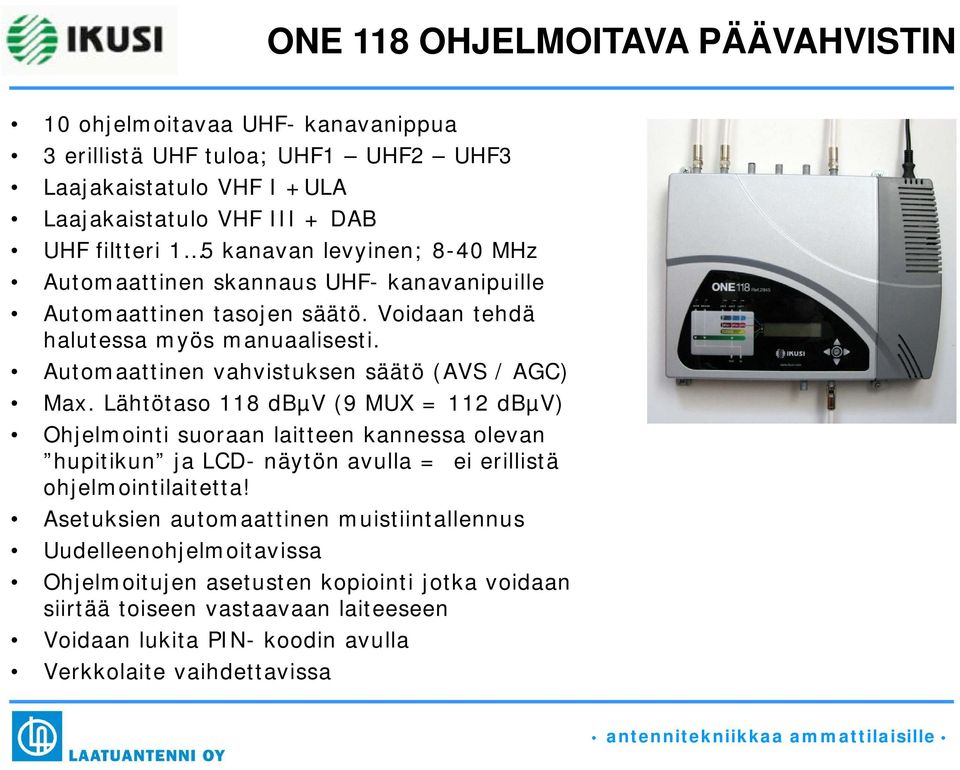

1 10 ohjelmoitavaa UHF- kanavanippua 3 erillistä UHF tuloa; UHF1 UHF2 UHF3 Laajakaistatulo VHF I +ULA Laajakaistatulo VHF III + DAB UHF filtteri 1 5 kanavan levyinen; 8-40 MHz Automaattinen skannaus UHF- kanavanipuille Automaattinen tasojen säätö. Voidaan tehdä halutessa myös manuaalisesti. Automaattinen vahvistuksen säätö (AVS / AGC) Max. Lähtötaso 118 dbµv (9 MUX = 112 dbµv) Ohjelmointi suoraan laitteen kannessa olevan hupitikun ja LCD- näytön avulla = ei erillistä ohjelmointilaitetta! Asetuksien automaattinen muistiintallennus Uudelleenohjelmoitavissa Ohjelmoitujen asetusten kopiointi jotka voidaan siirtää toiseen vastaavaan laiteeseen Voidaan lukita PIN- koodin avulla Verkkolaite vaihdettavissa

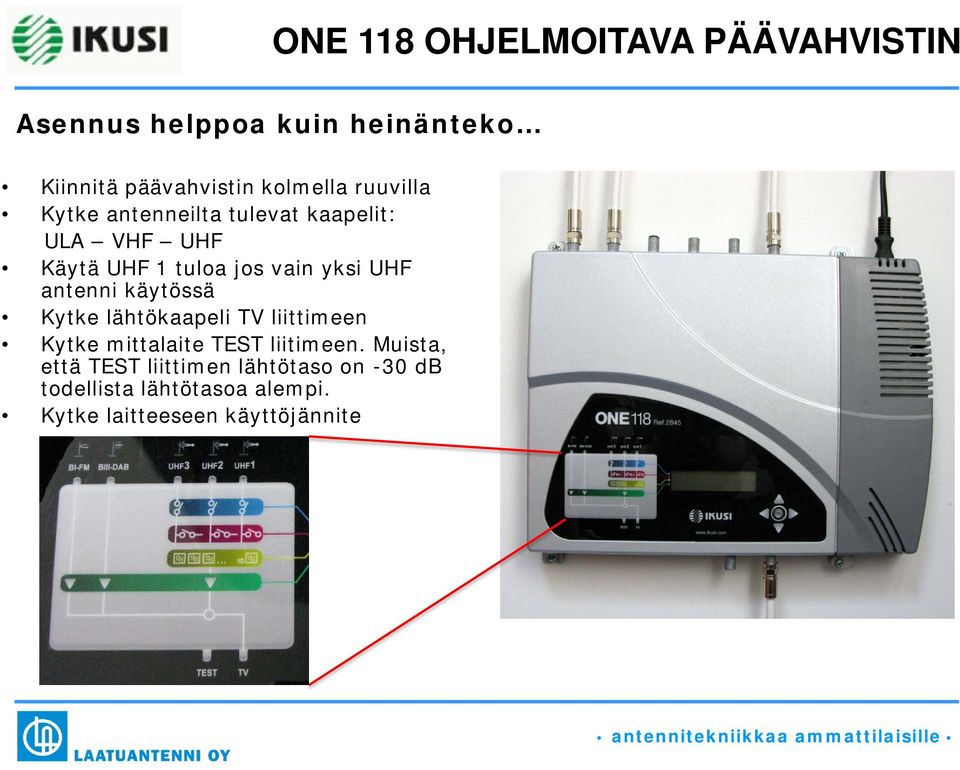

2 Asennus helppoa kuin heinänteko Kiinnitä päävahvistin kolmella ruuvilla Kytke antenneilta tulevat kaapelit: ULA VHF UHF Käytä UHF 1 tuloa jos vain yksi UHF antenni käytössä Kytke lähtökaapeli TV liittimeen Kytke mittalaite TEST liitimeen. Muista, että TEST liittimen lähtötaso on -30 db todellista lähtötasoa alempi. Kytke laitteeseen käyttöjännite

3 Valitse asennuskieli Kun ONE 118 käynnistyy on ensimmäisenä valittava asennuskieli Valitse haluamasi kieli valikosta liikkumalla ylös-alas ohjelmointitikun avulla Valittu kieliasetus vilkkuu näytössä Valitse painamalla ohjelmointitikkua suoraan alaspäin

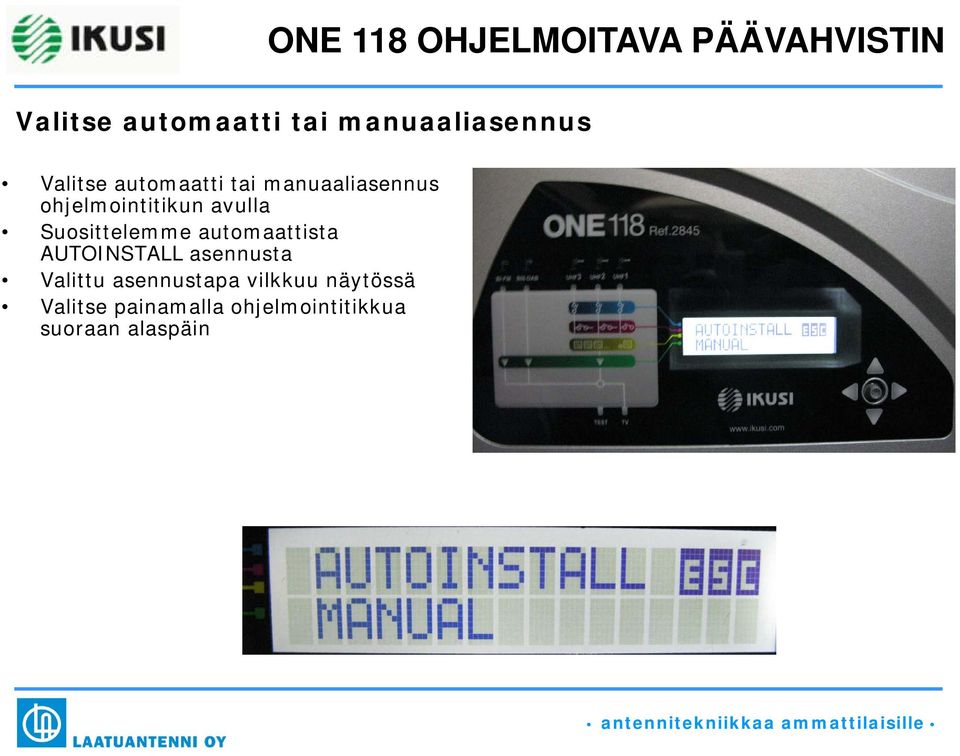

4 Valitse automaatti tai manuaaliasennus Valitse automaatti tai manuaaliasennus ohjelmointitikun avulla Suosittelemme automaattista AUTOINSTALL asennusta Valittu asennustapa vilkkuu näytössä Valitse painamalla ohjelmointitikkua suoraan alaspäin

5 Käynnistä automaattiasennus Käynnistä automaattiasennus valitsemalla YES YES vilkkuu näytössä Aktivoi ohjelmointi painamalla ohjelmointitikkua suoraan alaspäin

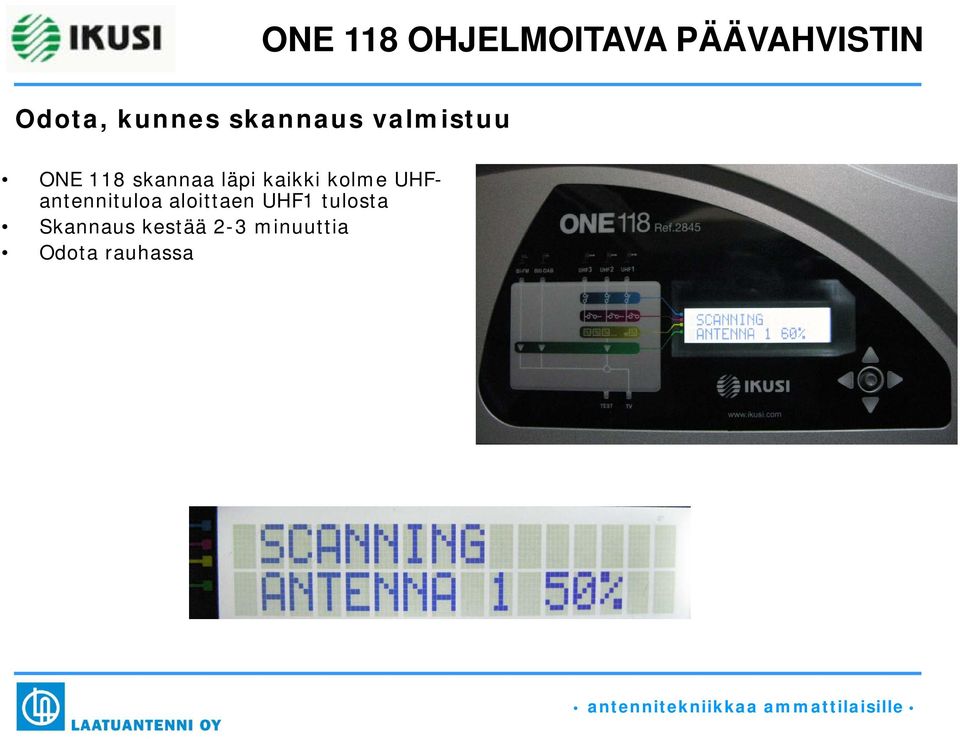

6 Odota, kunnes skannaus valmistuu ONE 118 skannaa läpi kaikki kolme UHFantennituloa aloittaen UHF1 tulosta Skannaus kestää 2-3 minuuttia Odota rauhassa

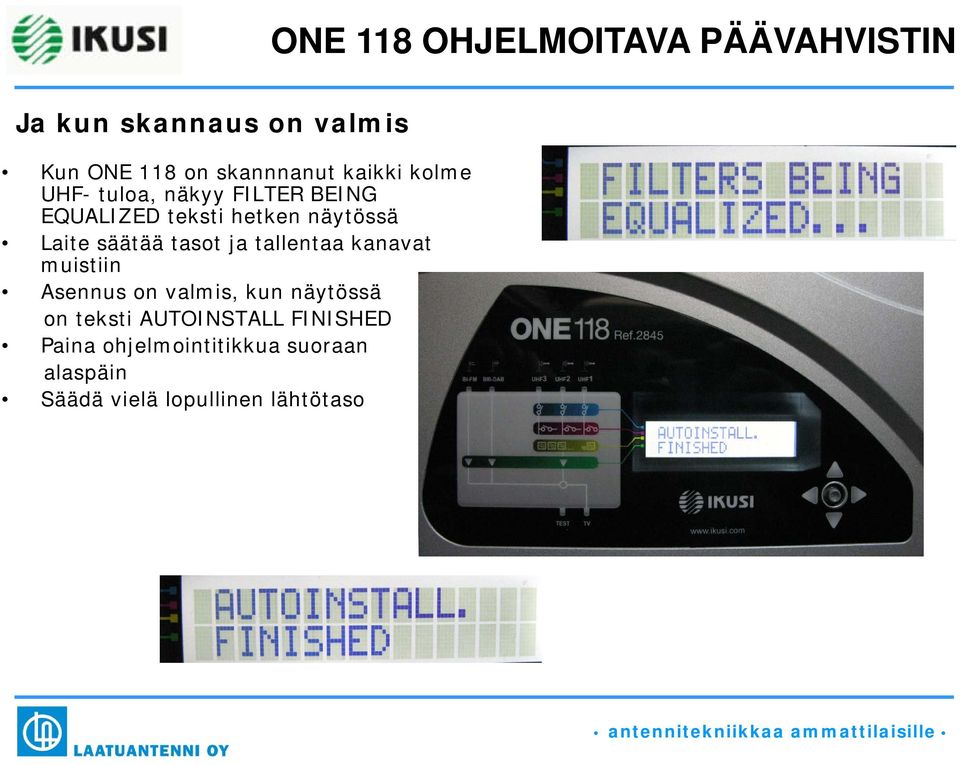

7 Ja kun skannaus on valmis Kun ONE 118 on skannnanut kaikki kolme UHF- tuloa, näkyy FILTER BEING EQUALIZED teksti hetken näytössä Laite säätää tasot ja tallentaa kanavat muistiin Asennus on valmis, kun näytössä on teksti AUTOINSTALL FINISHED Paina ohjelmointitikkua suoraan alaspäin Säädä vielä lopullinen lähtötaso

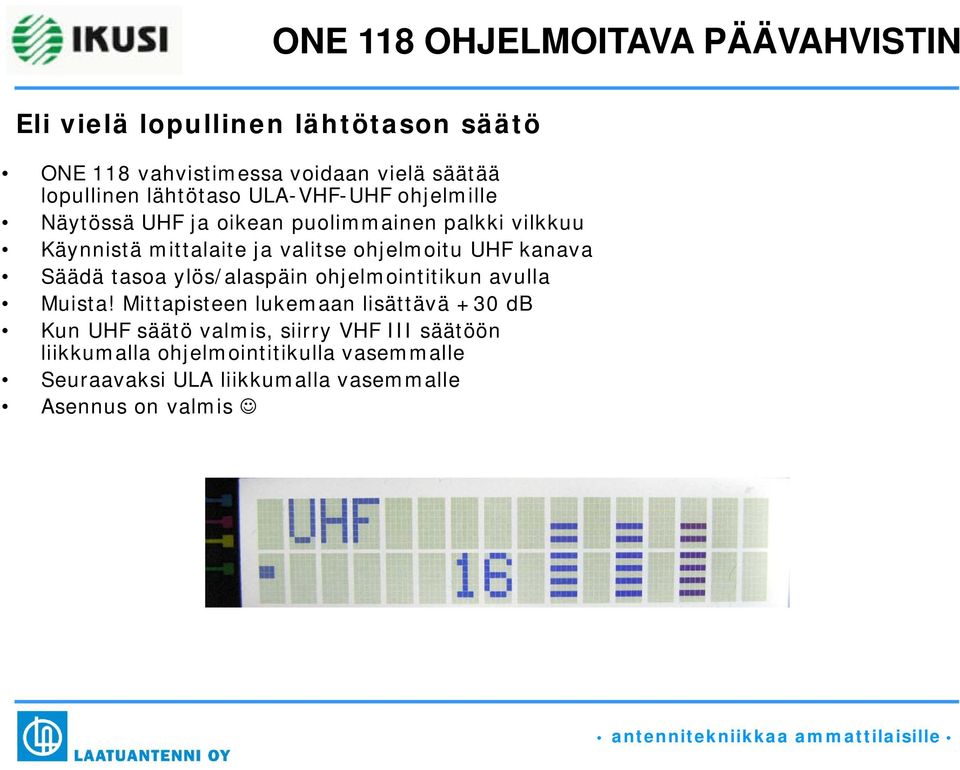

8 Eli vielä lopullinen lähtötason säätö ONE 118 vahvistimessa voidaan vielä säätää lopullinen lähtötaso ULA-VHF-UHF ohjelmille Näytössä UHF ja oikean puolimmainen palkki vilkkuu Käynnistä mittalaite ja valitse ohjelmoitu UHF kanava Säädä tasoa ylös/alaspäin ohjelmointitikun avulla Muista! Mittapisteen lukemaan lisättävä +30 db Kun UHF säätö valmis, siirry VHF III säätöön liikkumalla ohjelmointitikulla vasemmalle Seuraavaksi ULA liikkumalla vasemmalle Asennus on valmis

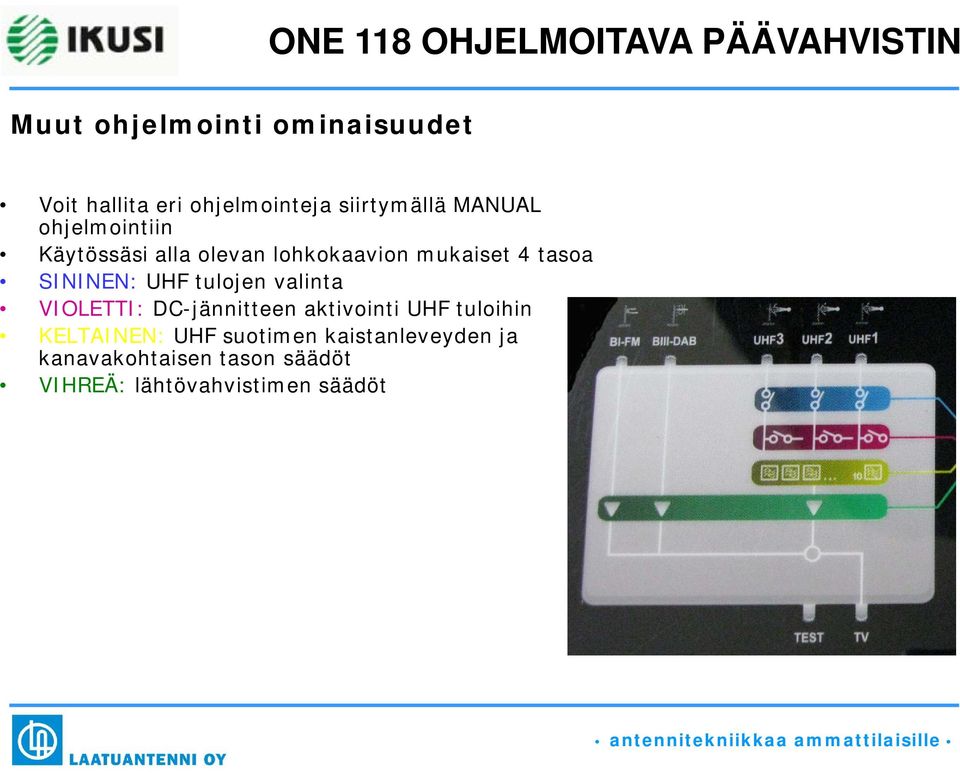

9 Muut ohjelmointi ominaisuudet Voit hallita eri ohjelmointeja siirtymällä MANUAL ohjelmointiin Käytössäsi alla olevan lohkokaavion mukaiset 4 tasoa SININEN: UHF tulojen valinta VIOLETTI: DC-jännitteen aktivointi UHF tuloihin KELTAINEN: UHF suotimen kaistanleveyden ja kanavakohtaisen tason säädöt VIHREÄ: lähtövahvistimen säädöt

10 UHF tulojen valinta ONE 118 vahvistimessa on 5 eri vaihtoehtoa UHF tuloille ja viritettäville suotimille Alla tulot ja ohjelmoitavien kanavapakettien määrä UHF 1 UHF 2 UHF

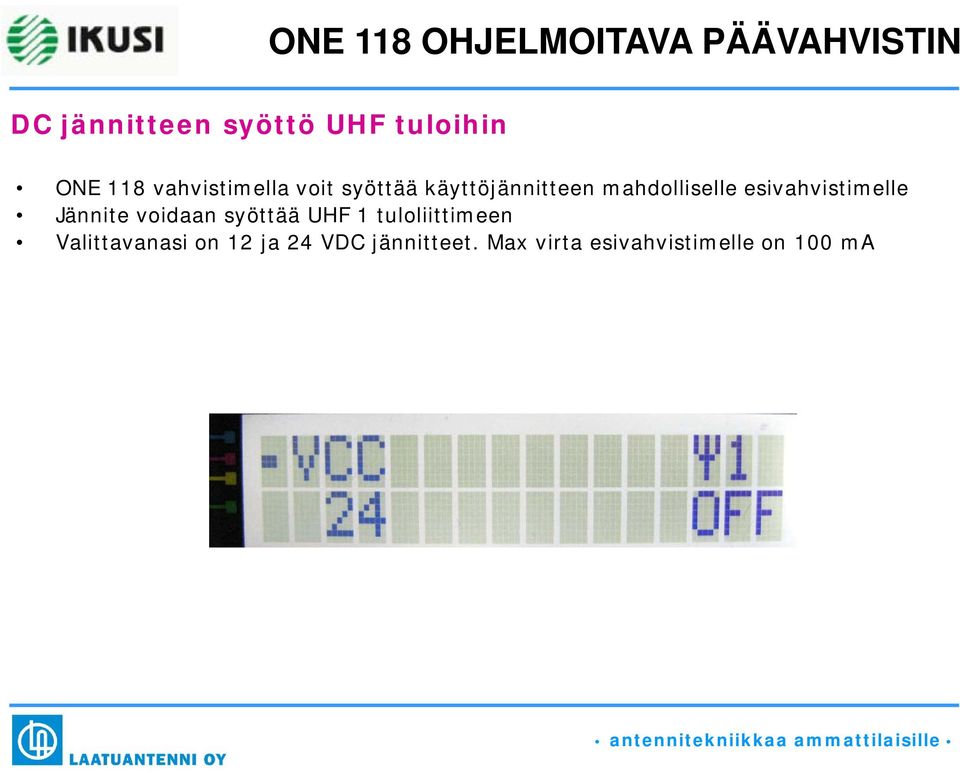

11 DC jännitteen syöttö UHF tuloihin ONE 118 vahvistimella voit syöttää käyttöjännitteen mahdolliselle esivahvistimelle Jännite voidaan syöttää UHF 1 tuloliittimeen Valittavanasi on 12 ja 24 VDC jännitteet. Max virta esivahvistimelle on 100 ma

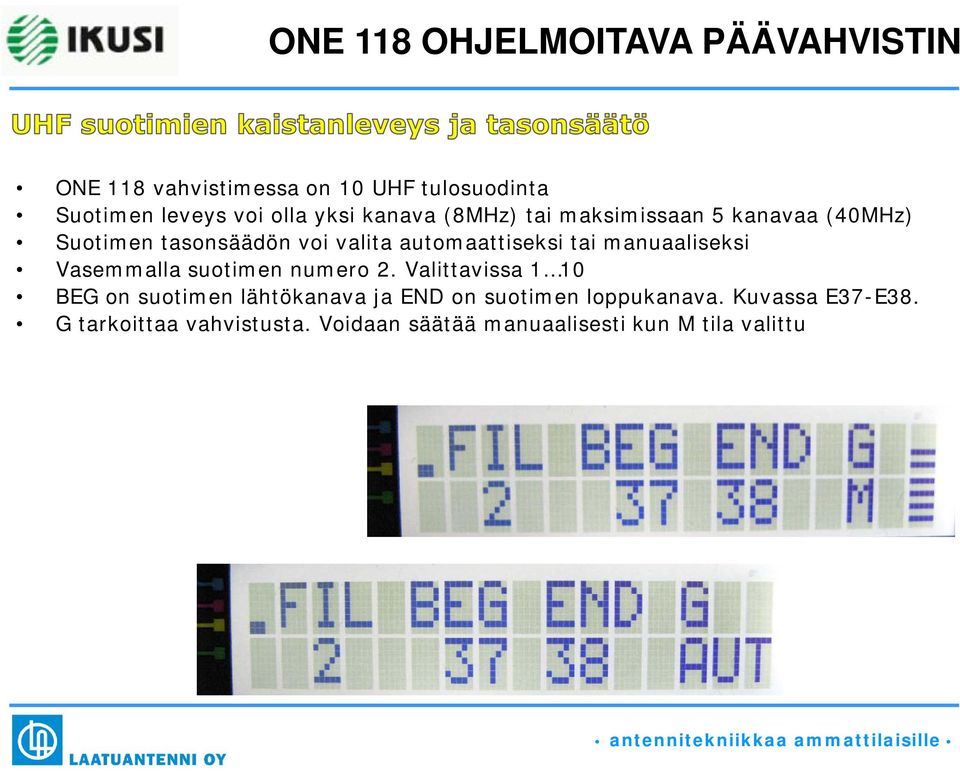

12 ONE 118 vahvistimessa on 10 UHF tulosuodinta Suotimen leveys voi olla yksi kanava (8MHz) tai maksimissaan 5 kanavaa (40MHz) Suotimen tasonsäädön voi valita automaattiseksi tai manuaaliseksi Vasemmalla suotimen numero 2. Valittavissa 1 10 BEG on suotimen lähtökanava ja END on suotimen loppukanava. Kuvassa E37-E38. G tarkoittaa vahvistusta. Voidaan säätää manuaalisesti kun M tila valittu

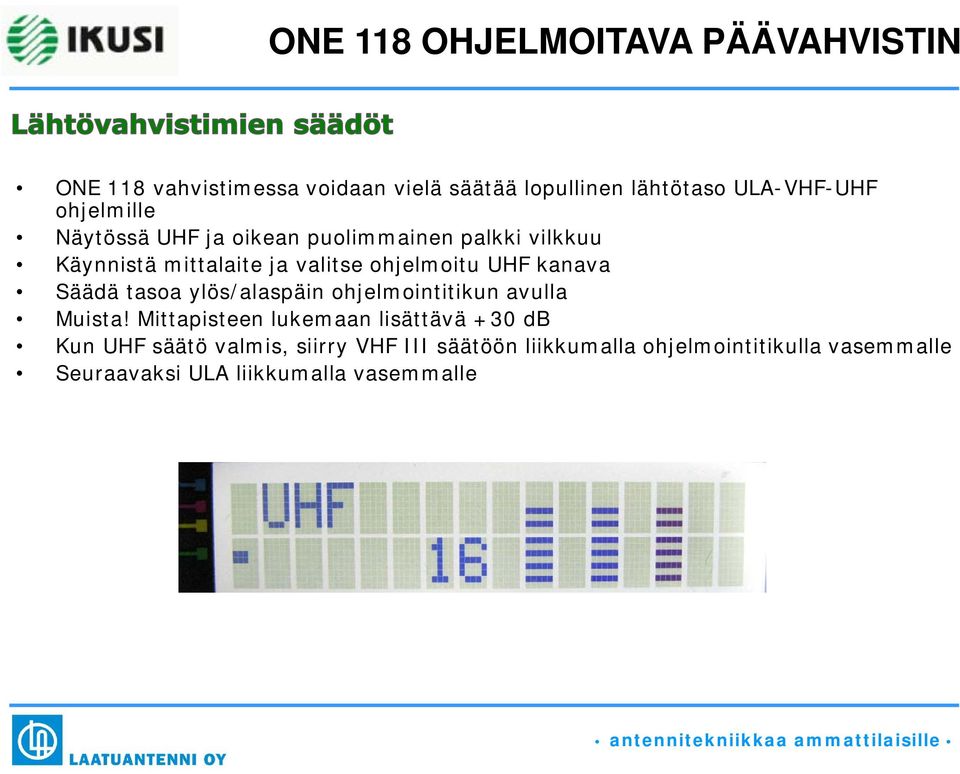

13 ONE 118 vahvistimessa voidaan vielä säätää lopullinen lähtötaso ULA-VHF-UHF ohjelmille Näytössä UHF ja oikean puolimmainen palkki vilkkuu Käynnistä mittalaite ja valitse ohjelmoitu UHF kanava Säädä tasoa ylös/alaspäin ohjelmointitikun avulla Muista! Mittapisteen lukemaan lisättävä +30 db Kun UHF säätö valmis, siirry VHF III säätöön liikkumalla ohjelmointitikulla vasemmalle Seuraavaksi ULA liikkumalla vasemmalle
