1 SUOMI KÄYTTÖOPAS HQ-PURE300/12 (F) HQ-PURE300/24 (F) 300 WATIN DC-AC SINIAALTOINVERTTERI LUE OHJEET ENNEN KÄYTTÖÄ!

2 Hyödylliset sovellukset Kannettavat, radiot, pienet televisiot, VCR-nauhurit, DVD-soittimet, lamput, faksit, jne. 12V version tekniset tiedot: Syöttöjännite: 10-15V DC Syöttövirta täyskuormituksella: 35A Valmiustilan syöttövirta: <0,8A Lähtöjännite (AC): 230V ±5% Lähtöpistoke: 1x Pistoketyyppi: Schuko (-F: Maadoitustappi) Lähdön aaltomuoto: Aito siniaalto Lähtötaajuus: 50 Hz Jatkuva lähtöteho: 300 W 30 minuutin maksimiteho: 350 W Lähdön huippuvirta: 500 W Tehokkuus: >85% Alhaisen akun hälytys: 10,5V ± 0,5V DC Alhaisen akun katkaisu: 10V ± 0,5V DC Lämpösuoja: 65 C Jäähdytys: Tuulettimella Ylikuormitussuoja: Kyllä Korkean DC-syöttöjännitteen suoja: Kyllä AC-lähdön oikosulkusuoja: Kyllä Pariston napaisuussuoja: Kyllä, sulakkeella Sulake: 25A x 2 Koko (PxLxK): 245 x 117 x 62 mm Paino: 1200g 2

3 24V version tekniset tiedot: Syöttöjännite: 20-30V DC Syöttövirta täyskuormituksella: 17A Valmiustilan syöttövirta: <0,6A Lähtöjännite (AC): 230V ±5% Pistoketyyppi: 1x Pistoketyyppi: Schuko (-F: Maadoitustappi) Lähdön aaltomuoto: Aito siniaalto Lähtötaajuus: 50 Hz Jatkuva lähtöteho: 300 W 30 minuutin maksimiteho: 350 W Lähdön huippuvirta: 500 W Tehokkuus: >85% Alhaisen akun hälytys: 21V ± 1V DC Alhaisen akun katkaisu: 20V ± 1V DC Lämpösuoja: 65 C Jäähdytys: Tuulettimella Ylikuormitussuoja: Kyllä Korkean DC-syöttöjännitteen suoja: Kyllä AC-lähdön oikosulkusuoja: Kyllä Pariston napaisuussuoja: Kyllä, sulakkeella Sulake: 10A x 2 Koko (PxLxK): 245 x 117 x 62 mm Paino: 1200g 3

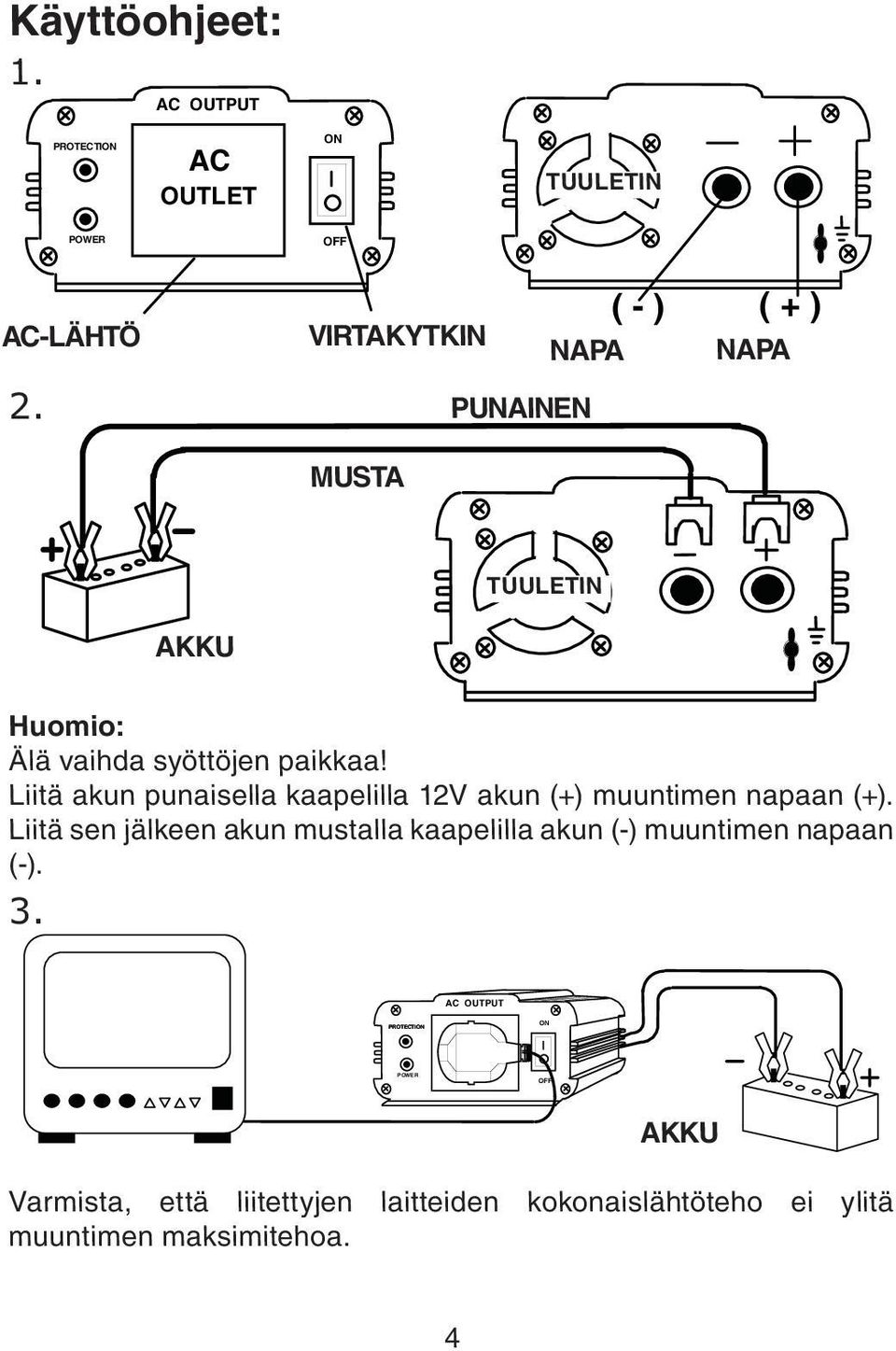

4 PROTECTION POWER Käyttöohjeet: 1. AC OUTPUT PROTECTION AC OUTLET ON TUULETIN FAN POWER OFF AC-LÄHTÖ 2. ( - ) ( + ) VIRTAKYTKIN NAPA NAPA PUNAINEN MUSTA TUULETIN FAN AKKU Huomio: Älä vaihda syöttöjen paikkaa! Liitä akun punaisella kaapelilla 12V akun (+) muuntimen napaan (+). Liitä sen jälkeen akun mustalla kaapelilla akun (-) muuntimen napaan (-). 3. AC OUTPUT ON OFF AKKU Varmista, että liitettyjen laitteiden kokonaislähtöteho ei ylitä muuntimen maksimitehoa. 4

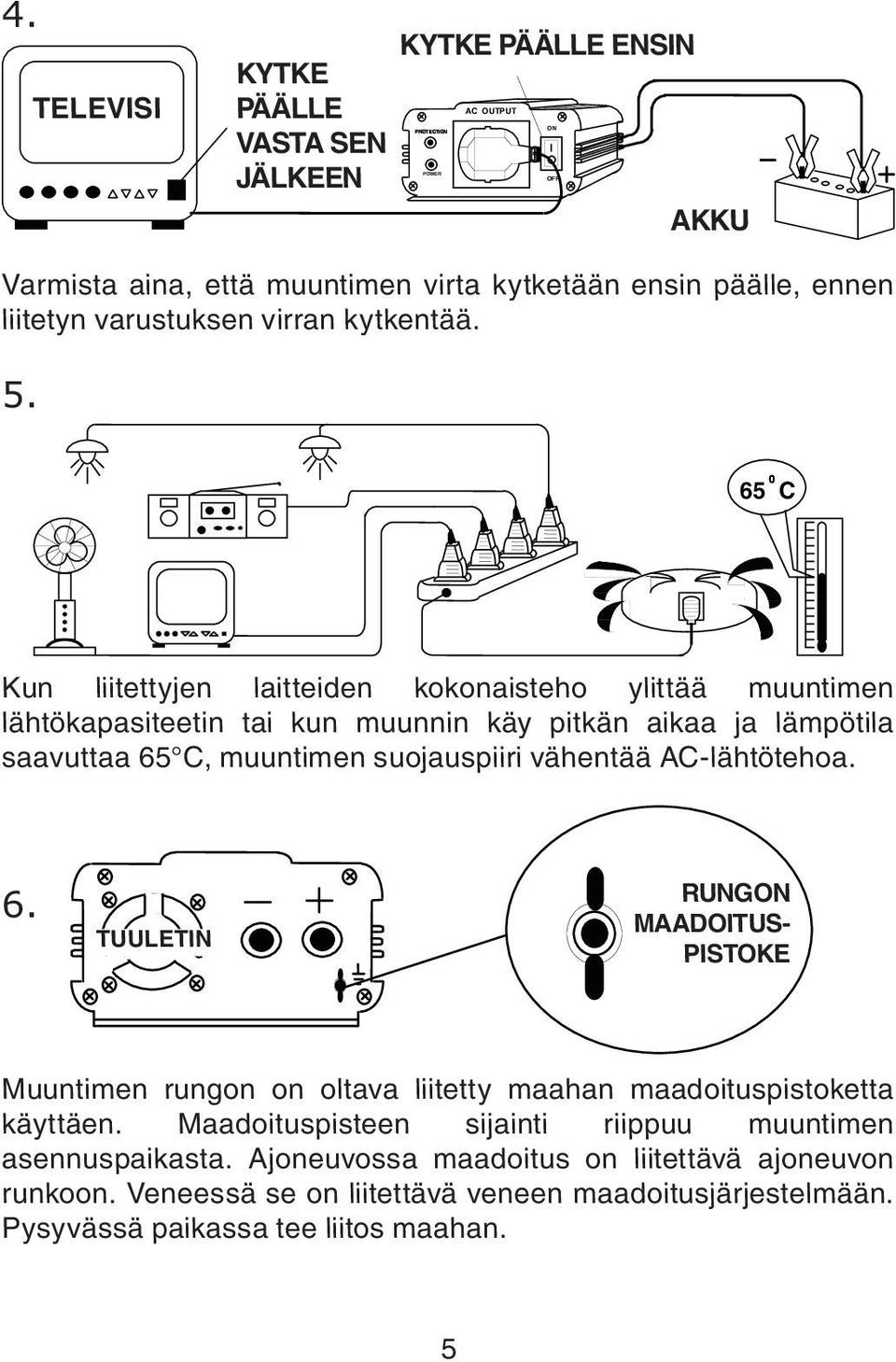

5 PROTECTION POWER ON OFF 4. TELEVISI TELEVISION KYTKE PÄÄLLE VASTA SEN JÄLKEEN KYTKE PÄÄLLE ENSIN AC OUTPUT AKKU Varmista aina, että muuntimen virta kytketään ensin päälle, ennen liitetyn varustuksen virran kytkentää C Kun liitettyjen laitteiden kokonaisteho ylittää muuntimen lähtökapasiteetin tai kun muunnin käy pitkän aikaa ja lämpötila saavuttaa 65 C, muuntimen suojauspiiri vähentää AC-lähtötehoa. 6. TUULETIN FAN RUNGON MAADOITUS- PISTOKE Muuntimen rungon on oltava liitetty maahan maadoituspistoketta käyttäen. Maadoituspisteen sijainti riippuu muuntimen asennuspaikasta. Ajoneuvossa maadoitus on liitettävä ajoneuvon runkoon. Veneessä se on liitettävä veneen maadoitusjärjestelmään. Pysyvässä paikassa tee liitos maahan. 5

6 Vianmääritys Jos muunnin ei toimi oikein, siihen voi olla monia eri syitä: 1) Huono yhteys Puhdista liitososat huolellisesti 2) Muuntimessa ei ole virtaa Tarkista auton sulake, vaihda vaurioitunut sulake Tarkista johtojen kytkennät 3) Sulake on palanut Sulake sijaitsee DC (savuke) -tulpassa. Vaihda sulake samanarvoiseen ja vastaavaan sulakkeeseen 4) AC-lähtötehon katkaisu ylikuormituksen takia Varmista, ettei liitettyjen laitteiden jatkuva kokonaiskuormitus ylitä 300 wattia 5) AC-lähtötehon katkaisu ylikuumenemisen takia Kuormituksen ollessa korkea pitkiä aikoja, muunnin katkaisee lähtötehon, jotta ylikuumenemisen aiheuttamat vauriot vältettäisiin. Jos näin käy, toimi seuraavasti: (A) Kytke muuntimen virta pois (B) Vähennä koneen kuormitusta, ts. irrota joitakin siihen kytkettyjä laitteita tai odota kunnes muunnin jäähtyy. (C) Kytke muuntimen virta päälle 6) Alhaisen akun katkaisu Lataa akku ja jatka käyttöä. Huomio! Aseta muunnin aina seuraavanlaiseen ympäristöön: 1. Hyvin tuuletettu tila 2. Suojaa auringonvalolta ja lämmöltä 3. Pidä lasten ulottumattomissa 4. Suojaa vedeltä, kosteudelta, öljyltä ja rasvalta 5. Pidä kaukana syttyvistä aineista 6

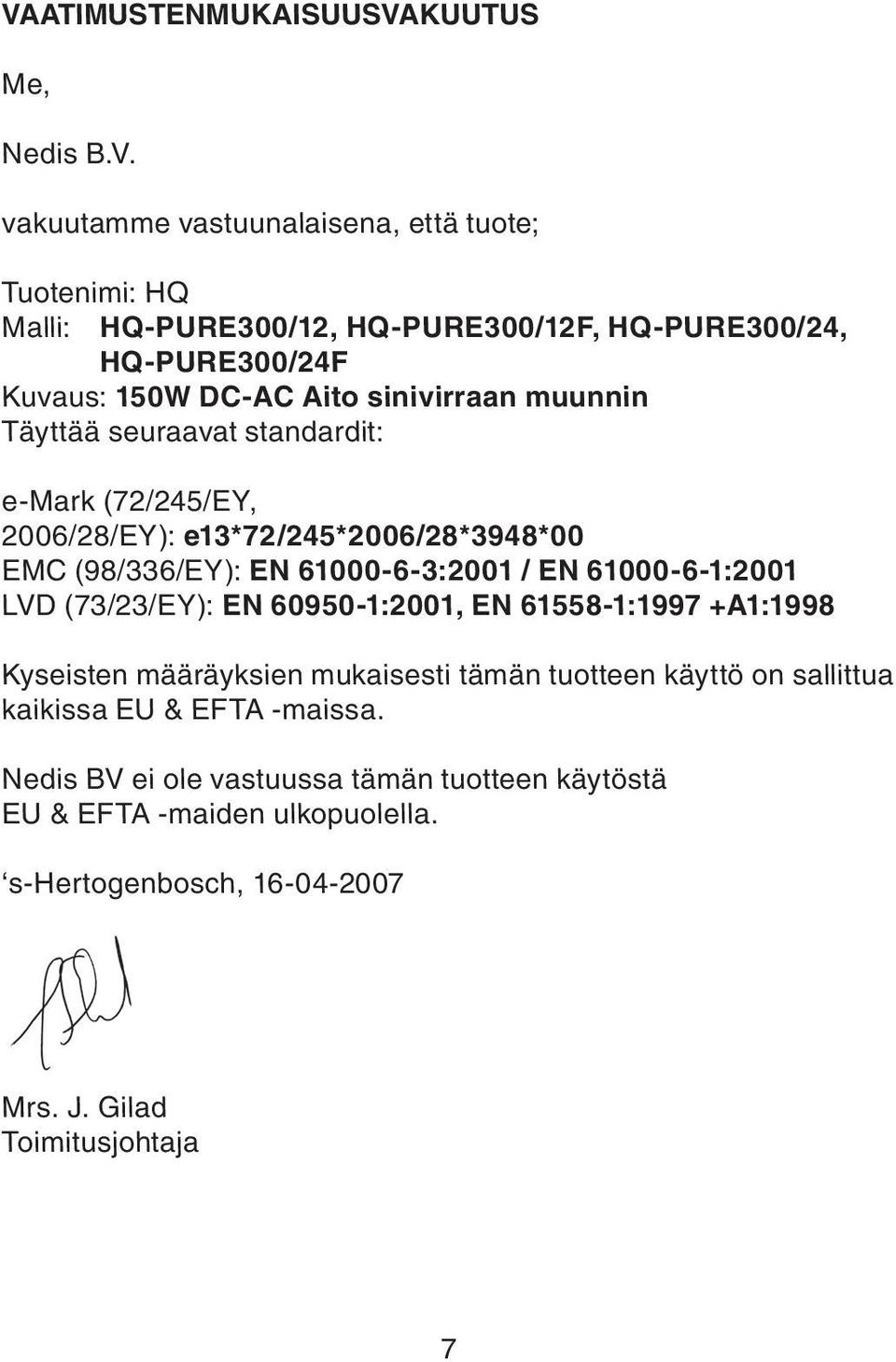

7 VAATIMUSTENMUKAISUUSVAKUUTUS Me, Nedis B.V. vakuutamme vastuunalaisena, että tuote; Tuotenimi: HQ Malli: HQ-PURE300/12, HQ-PURE300/12F, HQ-PURE300/24, HQ-PURE300/24F Kuvaus: 150W DC-AC Aito sinivirraan muunnin Täyttää seuraavat standardit: e-mark (72/245/EY, 2006/28/EY): e13*72/245*2006/28*3948*00 EMC (98/336/EY): EN :2001 / EN :2001 LVD (73/23/EY): EN :2001, EN :1997 +A1:1998 Kyseisten määräyksien mukaisesti tämän tuotteen käyttö on sallittua kaikissa EU & EFTA -maissa. Nedis BV ei ole vastuussa tämän tuotteen käytöstä EU & EFTA -maiden ulkopuolella. s-hertogenbosch, Mrs. J. Gilad Toimitusjohtaja 7
