1 PAC 3200 Asennus- ja käyttöohje Edistykselliset akkulaturit

2 Sisällys POWERFINN PAC Yleistä... 2 Asennus... 3 Käyttö... 4 Turvaohjeita... 6 Vianmääritys ja korjaus... 7 Takuu... 7 Liite A Liite B PAC 3200 Powerfinn PAC akkulaturit käyttävät nykyaikaista hakkuritekniikkaa. Älykäs mikrokontrolleri lisää akun käyttöikää ohjaamalla latausprosessia. Laturi on pienikokoinen ja kevyt, ja se on EU:n turvallisuus- ja EMC-vaatimusten mukainen. Yleistä PAC-latureita on saatavilla erilaisille akkutyypeille. Laturin tyyppi on merkitty sen päällä olevaan tarraan. Varmista aina, että käytät oikeanlaista laturia. Laturin tyypin on vastattava akun rakennetta (suljettu, avoin jne.). Akun lataaminen väärän tyyppisellä laturilla voi aiheuttaa vakavia vaurioita. Tarkista akku ja varmista, että "viiden tunnin kapasiteetti" (ampeeritunteina: 5 Ah) on 5 14 kertaa suurempi kuin laturin nimellisvirta (ampeeria). Esimerkiksi 10 A laturi sopii akuille, joiden viiden tunnin kapasiteetti on Ah. 2

3 Asennus Seuraavat vaatimukset on huomioitava, kun laturin sijoituspaikkaa valitaan. 1. Laite on tarkoitettu sisäkäyttöön, ja sen suojausluokka on IP20. Käyttölämpötila on 0 40 C ja sijoituspaikan on oltava kuiva sekä pölytön, Korkeampi ympäristön lämpötila rajoittaa ulostulovirtaa. Varoitus: Laturi ei ole vedenkestävä. Pidä laturi kuivana ja vain sellaisessa paikassa, jossa ei ole kosteutta, jotta sähköiskun ja laturin vaurioitumisen vaara ei olisi. 2. Laturi voidaan asentaa vaaka- tai pystyasentoon. Pinnan, johon asennus tapahtuu, on oltava betonia tai muuta palamatonta ainetta. Jotta laitteen virta olisi helppo katkaista, varmista, että pistorasia on paikassa, johon pääsee helposti käsiksi. 3. Jotta tuuletus olisi riittävä, laturin ympärillä on oltava ainakin 10 cm vapaata tilaa. Älä peitä laitetta. 4. Latausprosessissa vapautuu räjähdysherkkää vetykaasua. Asenna laturi mahdollisimman kauaksi akusta, jotta vetykaasut eivät pääsisi laturin sisälle. Pidä alue hyvin tuuletettuna. Älä koskaan sytytä avotulta ja käytä kipinöitä aiheuttavaa laitetta akun ja laturin lähellä. 5. Laturi voidaan kiinnittää seinään tai hyllyyn sen molemmissa päissä olevien reikien kautta (ks. kuva). 3

4 Käyttö Lue nämä käyttöohjeet huolellisesti, ennen kuin käytät laturia ensimmäisen kerran. Lue myös seuraavassa luvussa olevat turvaohjeet huolellisesti. Lapsia pitäisi valvoa, jotteivät leiki tällä laitteella. Toimi seuraavasti, kun lataat akun PAC-laturilla: 1. Varmista, että laturiin ei ole kytketty virtaa ja että käyttöympäristö täyttää edellisessä luvussa esitetyt vaatimukset. 2. Kytke laturin johdot akun napoihin seuraavasti: positiivinen (+) johto akun positiiviseen (+) napaan ja negatiivinen (-) johto akun negatiiviseen (-) napaan. Positiivinen johto on punainen. Negatiivinen johto on musta tai sininen. Akun positiivinen johto on tavallisesti merkitty punaisella. Varoitus: Johtojen liittäminen akun napoihin voi aiheuttaa kipinöitä. Tilan pitää olla tuuletettu räjähtävistä latauksen aikana syntyvistä vety kaasuista kytkentöjä tehtäessä. 3. Kytke virta liittämällä virtajohto maadoitettuun pistorasiaan. ja kääntämällä laturin päällä oleva kytkin asentoon 1. Laturi tarkkailee jatkuvasti omaa lämpötilaansa ja muuttaa latausvirtaa ja tuulettimen nopeutta lämpötilan mukaan. 4. Siirry kohtaan 8, jos laturi on ohjelmoitu käyttämään vakiota latausvirtaa. 5. Latauksen aikana tilavalo on oranssi. Punainen valo merkitsee, että jännite on liian matala tai korkea tai että akku ei ole kytkettynä laturiin. Katkaise virta kääntämällä kytkin asentoon 0 ja varmista, että akku on sopiva laturille. 12 V laturin jännitteen on oltava 8 16 V ja 24 V laturin jännitteen on oltava V. Tarkista johtojen liitännät ja palaa vaiheeseen Akku on täyteen ladattu, kun tilavalo on vihreä. 7. Laturi ottaa käyttöön ylläpitolatauksen noin 16 tunnin kuluttua akun lataamisen aloittamisesta. Tämä prosessi voi keskeytyä, jolloin latausvalo vilkkuu punaisena, jos akku ei ole latautunut täyteen, kun PAC-laturi aloittaa ylläpitolatauksen. Näin voi tapahtua, jos akku on viallinen tai jos laturi ja akku eivät ole yhteensopivia (ks. kohta Yleistä sivulla 2). 8. Vaihe 8 koskee vain latureita, jotka on ohjelmoitu käyttämään vakiovirtalatausta. Latauksen aikana tilavalo on oranssi. Laturi ei 4

5 tarkista, onko johdot liitetty, vaan alkaa latauksen heti, kun virta on kytketty. 9. Katkaise virta laturista irrottamalla virtajohto pistorasiasta, ennen kuin irrotat latausjohdot akusta. Tämä vähentää kipinöintiä. Huomautus: Jos laturia ei käytetä pitkään aikaan, irrota virtajohto pistorasiasta. Laturin päällä oleva kytkin kytkee ja katkaisee virran vain latausjohdoista. Laitteen sisällä on silti verkkojännite. 5

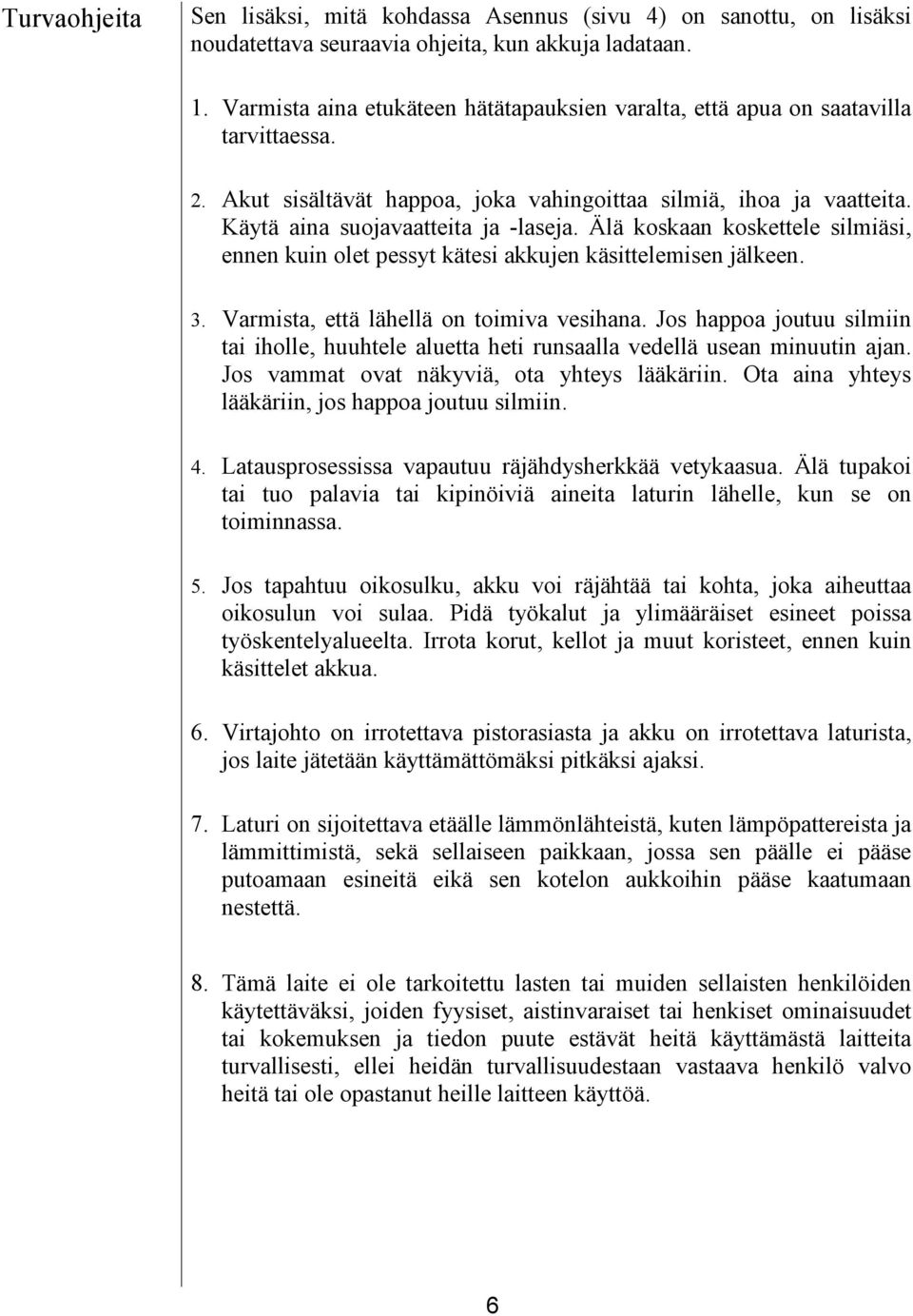

6 Turvaohjeita Sen lisäksi, mitä kohdassa Asennus (sivu 4) on sanottu, on lisäksi noudatettava seuraavia ohjeita, kun akkuja ladataan. 1. Varmista aina etukäteen hätätapauksien varalta, että apua on saatavilla tarvittaessa. 2. Akut sisältävät happoa, joka vahingoittaa silmiä, ihoa ja vaatteita. Käytä aina suojavaatteita ja -laseja. Älä koskaan koskettele silmiäsi, ennen kuin olet pessyt kätesi akkujen käsittelemisen jälkeen. 3. Varmista, että lähellä on toimiva vesihana. Jos happoa joutuu silmiin tai iholle, huuhtele aluetta heti runsaalla vedellä usean minuutin ajan. Jos vammat ovat näkyviä, ota yhteys lääkäriin. Ota aina yhteys lääkäriin, jos happoa joutuu silmiin. 4. Latausprosessissa vapautuu räjähdysherkkää vetykaasua. Älä tupakoi tai tuo palavia tai kipinöiviä aineita laturin lähelle, kun se on toiminnassa. 5. Jos tapahtuu oikosulku, akku voi räjähtää tai kohta, joka aiheuttaa oikosulun voi sulaa. Pidä työkalut ja ylimääräiset esineet poissa työskentelyalueelta. Irrota korut, kellot ja muut koristeet, ennen kuin käsittelet akkua. 6. Virtajohto on irrotettava pistorasiasta ja akku on irrotettava laturista, jos laite jätetään käyttämättömäksi pitkäksi ajaksi. 7. Laturi on sijoitettava etäälle lämmönlähteistä, kuten lämpöpattereista ja lämmittimistä, sekä sellaiseen paikkaan, jossa sen päälle ei pääse putoamaan esineitä eikä sen kotelon aukkoihin pääse kaatumaan nestettä. 8. Tämä laite ei ole tarkoitettu lasten tai muiden sellaisten henkilöiden käytettäväksi, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet tai kokemuksen ja tiedon puute estävät heitä käyttämästä laitteita turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole opastanut heille laitteen käyttöä. 6

7 Vianmääritys ja korjaus Tavallisimmat viat on kuvattu kohdassa Käyttö (sivu 4). Jos laturi ei toimi, kun se kytketään pistorasiaan ja virtakytkin on asennossa 1, syynä voi olla palanut sulake laitteessa tai viallinen virtajohto tai pistoke. Tarkista, että laturi on kytketty pistorasiaan. Kutsu sähkömies tai huoltomies, jos näyttää siltä, että virtajohto tai pistoke on viallinen. Jos vian syytä ei löydy, ota yhteys jälleenmyyjään tai valmistajaan. Vain koulutetut henkilöt saavat korjata laturin. Takuu Laturilla on kahden vuoden takuu ostopäivästä lukien. Takuu koskee valmistusvikoja ja viallisia osia, ja se on voimassa vain, jos laite on asennettu ja sitä käytetään tässä ohjeessa esitetyllä tavalla. Säilytä ostokuitti todisteena ostohetkestä. J101-liitäntä 1. Hälytysrele (maa) *) 2. Hälytysrele (nc) *) 3. Hälytysrele (no) *) 4. Ulkoisen releen ohjausjännite 5. Ulkoinen rele **) 6. Sarjaväylän lähtö *) 7. Sarjaväylän lähtö + *) 8. Sarjaväylän tulo **) 9. Sarjaväylän tulo + **) 10. Ei käytössä 11. Lämpötila-anturi + **) 12. Lämpötila-anturi **) 13. Akun jänniteanturi + ***) 14. Akun jänniteanturi - ***) *) Nämä liitännät ovat kelluvia **) Liitetty lähdön miinukseen ( ) ***) Ei saatavana yli 48V lähtöjännitteisiin. MAX jännite 72V! Kaikki toiminnot eivät ole aktivoituja, jos niitä ei ole optioina ostettu. Huomioitava tilausvaiheessa. 7

8 Lämpötilaanturi Lämpötilan kompensointiliitännän avulla laturi voi säätää ulostulojännitettä akun jännitteen ja lämpötilan mukaan. Lämpötilan kompensointiliitäntä ja akun jännitemittauksen johtimet liitetään J101- liitännän nastoihin (ks. yllä). Liitä johto akkuun kuvan osoittamalla tavalla. Lämpötila-anturi on joko liimattu kohtaan, joka on 10 cm akun yläreunan alapuolella, tai se on kiinnitetty akun miinusnapaan liitetyn johdon kaapelimerkkiin. Hälytysrele Malleissa, joissa on hälytysrele, releen lähdöt (J101-liittimen nastat 1 3) ilmaisevat, onko lähtöjännite sopiva. Hälytyssignaali kytkeytyy, jos verkkojännitteessä tai laturissa on häiriö. Käytettävissä on sekä lähtö, joka on normaalisti suljettu, että lähtö, joka on normaalisti auki. Nastassa 4 on ulkoisen releen ohjausjännite. Nasta 5 on liitäntä ulkoista relettä varten. Sisäinen hälytysrele Maa on kytketty NC-nastaan, kun virta on katkaistu. Maa on kytketty NOnastaan, kun virta on kytketty. Eristys: Lähtö koteloon: Lähtö maahan: 500 V 120 V Tekniset tiedot: 1A@24Vdc 0,5A@120Vdc 8

9 Isäntä-/apulaiteliitäntä Isäntälaturin käyttäminen apulaitteen kanssa. Isäntälaitteeseen voidaan liittää rajoittamaton määrä apulaitteita rinnan. Virtalähteen lähtöliitännät ja tiedonsiirtoväylän liitännät on eristetty. Väyläkaapeli liitetään isäntälaitteesta (J101) apulaitteeseen (J101). Ensimmäisessä laitteessa (isäntälaite) on potentiometrit jännitteen ja virran säätämistä varten. Väylän kaapeleiden kytkeminen virheellisesti ei aiheuta vahinkoa, mutta apulaite ei pysty tunnistamaan isäntälaitteen komentoja. Isäntälaitteen nasta 7 kytketään apulaitteen nastaan 9. Isäntälaitteen nasta 6 kytketään apulaitteen nastaan 8. Isäntälaitteeseen voidaan liittää rajoittamaton määrä apulaitteita. 9
