Powerline 500 PassThru -sovitin (XAVB5401): Asennusopas

Transkriptio

1 Powerline 500 PassThru -sovitin (XAVB5401): Asennusopas

2 Sisällysluettelo Pakkauksen sisältö Laitteen ominaisuudet Merkkivalojen kuvaukset Painikkeiden kuvaukset Powerline-sovittimien asentaminen Yhteensopivat NETGEAR Powerline -laitteet Turvaohjeet

3 Pakkauksen sisältö Powerline-sovittimet (2) Ethernet-kaapelit (2) Sovittimet vaihtelevat alueittain. Sovitin voi näyttää erilaiselta. Ranska 3

4 Laitteen ominaisuudet Virran merkkivalo Suodatettu pistorasia Powerlinemerkkivalo Ethernetmerkkivalo Tehdasasetusten palautuspainike Suojauspainike Ethernet-portti 4

5 Merkkivalojen kuvaukset Merkkivalot kuvaavat Powerline-sovittimien tilaa. Kun liität sovittimen pistorasiaan, virran merkkivalo syttyy ja palaa vihreänä. Jos Ethernet-liitäntää ei käytetä 10 minuuttiin, sovitin siirtyy virransäästötilaan ja virran merkkivalo muuttuu oranssiksi. Virransäästötila on oletusarvoisesti poissa käytöstä. Ethernet-merkkivalo syttyy ja palaa vihreänä, kun sovittimen Ethernet-porttiin liitetään Ethernet-laite, jonka virta on kytketty päälle. Jos Ethernet-merkkivalo ei pala, Ethernet-yhteyttä ei ole. Powerline-merkkivalo syttyy palamaan, kun sovitin havaitsee vähintään yhden yhteensopivan Powerline-laitteen. Pick A Plug -ominaisuuden avulla voit valita pistorasian, jossa on paras siirtonopeus: Vihreä: siirtonopeus > 80 Mbps (nopea) Oranssi: siirtonopeus on Mbps (keskisuuri) Punainen: siirtonopeus < 50 Mbps (hidas) 5

6 Painikkeiden kuvaukset Powerline-sovittimien painikkeiden toiminta: Tehdasasetusten palautuspainike. Voit palauttaa Powerlinesovittimen oletusasetukset painamalla tehdasasetusten palautuspainiketta 2 sekunnin ajan. Suojauspainike. Suojauspainikkeen avulla voit suojata Powerline-verkkosi. Lisätietoja Powerline-verkon suojaamisesta on kohdassa vaihe 2 sivulla 7. NETGEAR suosittelee, että suojaat Powerline-verkkosi, jotta henkilökohtaiset tietosi ja tiedostosi ovat turvassa luvattomalta käytöltä. 6

7 Powerline-sovittimien asentaminen 1. Liitä jokainen Powerline-sovitin seinäpistorasiaan. 2. Powerline-verkon suojaaminen a Varmista, että virran merkkivalo palaa vihreänä jokaisessa Powerline-sovittimessa. b Paina ensimmäisen Powerline-sovittimen suojauspainiketta 2 sekunnin ajan. Virran merkkivalo vilkkuu vihreänä, kun sovittimen suojausta määritetään. c Paina 2 minuutin kuluessa toisen Powerline-sovittimen suojauspainiketta 2 sekunnin ajan. 7

8 Parin sekunnin kuluttua suojaus on asetettu ja virran merkkivalo palaa vihreänä. Powerline-sovittimet voivat siirtää tietoa turvallisesti Powerline-verkon kautta. Varoitus: Älä paina suojauspainiketta ennen kuin jokaisen sovittimen virran merkkivalo palaa vihreänä. Painikkeen painaminen liian aikaisin saattaa katkaista Powerline-yhteyden tilapäisesti. Jos Powerline-yhteys ei toimi, voit palauttaa Powerline-sovittimen oletusasetukset painamalla tehdasasetusten palautuspainiketta. 8

9 3. Kytke yksi Powerline-sovitin seinäpistorasiaan reitittimen tai yhdyskäytävän lähelle. 4. Kytke Powerline-sovitin reitittimen tai yhdyskäytävän LAN-porttiin Ethernet-kaapelilla. Huone A 9

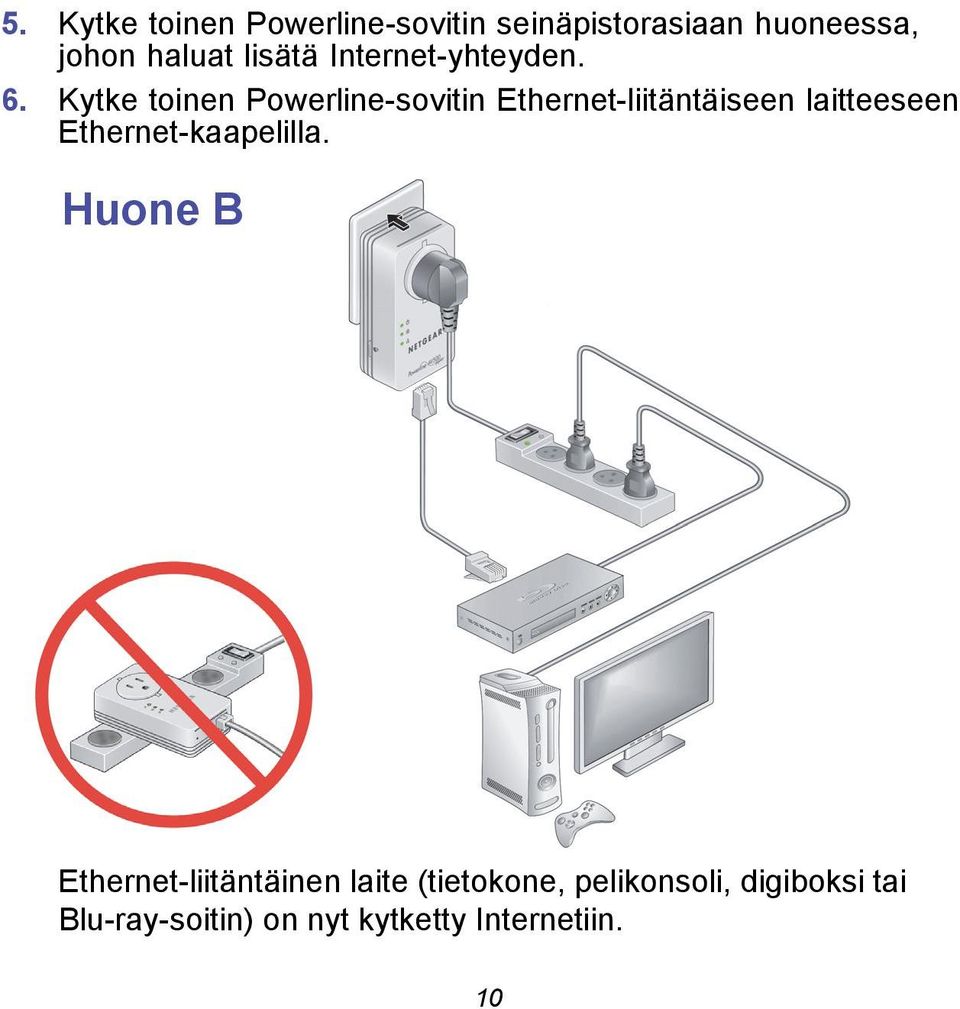

10 5. Kytke toinen Powerline-sovitin seinäpistorasiaan huoneessa, johon haluat lisätä Internet-yhteyden. 6. Kytke toinen Powerline-sovitin Ethernet-liitäntäiseen laitteeseen Ethernet-kaapelilla. Huone B Ethernet-liitäntäinen laite (tietokone, pelikonsoli, digiboksi tai Blu-ray-soitin) on nyt kytketty Internetiin. 10

11 Yhteensopivat NETGEAR Powerline - laitteet Powerline-laitteesi voidaan liittää samaan Powerline-verkkoon seuraavien yhteensopivien NETGEAR-laitteiden kanssa: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201 ja XWNB1601. Täydellinen luettelo HomePlug AV -sertifioiduista laitteista on osoitteessa 11

12 Turvaohjeet Kansalliset hyväksynnät (muut hyväksyntäjärjestelmät kuin CB): tuotteiden testaamisessa ja hyväksymisessä otetaan huomioon kunkin maan pistokkeita, pistorasioita ja suoraan pistorasiaan kytkettäviä yksiköitä koskevat standardit (esimerkiksi Yhdysvalloissa). AC-syöttövirta (Pohjois-Amerikka): V, 0,2 A (enint.); Hz (ei pistorasia). AC-tulo (AU, UK, FR, EU): V, 0,2 A (enint); Hz (ei pistorasia). XAV5401:n sähkötiedot (enimmäiskuormitus): EU: 16 A 250 V; UK: 13 A, 250 V; FR: 16 A, 250 V; NA: 15 A, 125 V; AU: 10 A, 250 V. Käyttölämpötila: 0 40 C. Tarkista kaikkien suodattimelliseen pistorasiaan liitettävien laitteiden jännite. Älä ylitä tuotteen lähtöjännitettä. Noudata sähkövaatimuksia. Pistorasian on oltava laitteiston lähellä ja helposti käytettävissä. Suodatettuun pistorasiaan saa liittää ainoastaan virtajohtoja. Muut laitteet, joissa on suora pistoke, eivät ole sallittuja. Virtajohdon enimmäispituus on 1 m, ja sen poikkipinta-alan neliön on oltava vähintään 0,75 mm. 12

13 Älä liitä XAV5401-sovittimen suodattimelliseen pistorasiaan laitteita, jotka ylittävät tuotteen jänniterajoitukset. Suodattimellisen pistorasian lähtöteho on sama kuin sen pistorasian, johon XAV5401 on liitetty. Voit välttää järjestelmän vahingoittumisen varmistamalla, että liitettyjen laitteiden jännite vastaa paikallisen sähköverkon jännitettä. Jos virran tulojännite on alle 100 VAC, XAV5401:n suodattimelliseen virtapistokkeeseen liitetty laite ei ehkä toimi oikein. ÄLÄ LIITÄ SUURIA KOTITALOUSLAITTEITA suodatettuun pistorasiaan tai siihen liitettyyn jatkojohtoon. Laitetta ei ole tarkoitettu käytettäväksi kotitalouslaitteiden kanssa (kuten ilmastointilaitteet, sähkötyökalut, lämmittimet, tuulettimet, hiustenkuivaimet, uunit tai jääkaapit). 13

14
