Onnittelut PRO-JECT-DA-muuntimen hankkimisesta. Lue huolellisesti tämä ohje, jotta kytket laitteen oikein ja saat siten parhaan äänenlaadun.

Transkriptio

1 KÄYTTÖOHJE Pro-Ject DAC Box USB Hyvä musiikinystävä, Onnittelut PRO-JECT-DA-muuntimen hankkimisesta. Lue huolellisesti tämä ohje, jotta kytket laitteen oikein ja saat siten parhaan äänenlaadun.! Sähköiskuvaara. Tärkeää. Liitännät Kytkeminen vahvistimeen Kytke vahvistimelle menevät johdot DAC Boxin takalevyn Out-liitäntään ja kytke johdot vahvistimessa sopivaan linjatasoiseen tuloliitäntään (esimerkiksi AUX tai CD). Tarkista, että kytket kanavat oikein päin: oikea kanava on yleensä merkitty punaisella, ja vasen kanava mustalla tai valkoisella.! Tee kaikki kytkennät ennen kuin kytket laitetta verkkoon tai vahvistimeen! Tuloliitännät Kytke digitaalisin lähtöliitännöin varustettu äänilähde DAC Boxiin käyttämällä optista tai koaksiaalista digitaalikaapelia. Tietokone voidaan kytkeä USB-väylään (lue lisää seuraavalta sivulta). Virtalähde Laitteen mukana on virtalähde, josta laite saa käyttösähkönsä. Tarkista, että virtalähteessä mainittu käyttöjännite on oikein. Virtalähteestä tuleva virtajohto kytketään Phono Boxin takalevyssä olevaan liitäntään, joka on merkitty Power ~9V. Kytke johto ennen kuin kytket virtalähteen verkkoon.

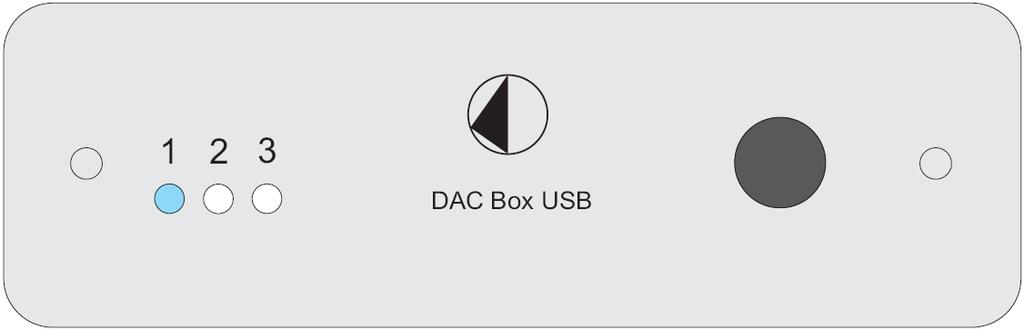

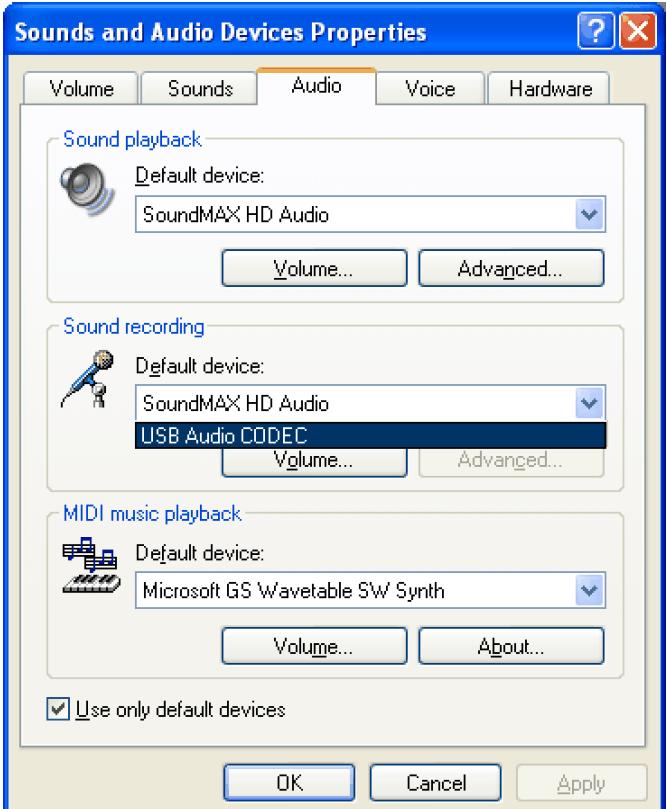

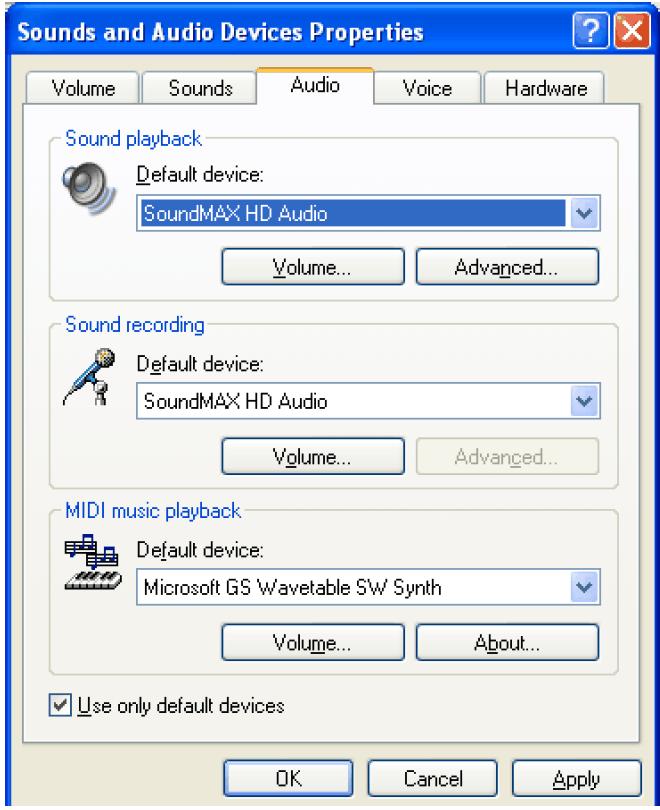

2 Äänilähteen valitseminen Äänilähde valitaan painelemalla etulevyn harmaata painiketta USB-väylä ja kytkeminen tietokoneeseen, jossa Windows -käyttöjärjestelmä (kuvissa englanninkielinen Windows XP) 2. Tietokone ilmoittaa uuden laitteen löytymisestä ja ilmoittaa sen olevan USB loudspeaker. 3. Avaa Ohjauspaneeli ja hakeudu äänilaitteiden hallintaan. 4. Valitse Ääni-välilehti (Audio) ja valitse 5. Valitse oletustallennuslaitteeksi oletustoistolaitteeksi äänikorttisi USB Audio CODEC. (yleensä valmiiksi valittu) 6. Vahvista klikkaamalla OK. 2 Audio Trade GmbH Pro-Ject DAC Box USB

3 Kytkeminen tietokoneeseen, jossa Windows VISTA -käyttöjärjestelmä (kuvissa englanninkielinen) 2. Tietokone ilmoittaa uuden laitteen löytymisestä ja ilmoittaa sen olevan Burr-Brown Japan PCM Hakeudu Äänilaitteiden hallintaan valitsemalla Käynnistä -> Ohjauspaneeli -> Laitteisto ja äänet -> Äänilaitteiden hallinta. 4. Valitse välilehti Toistaminen (Playback). 5. Valitse kaiuttimiksi (Speakers) Burr-Brown PCM2702 (yleensä valmiiksi valittu). 6. Vahvista klikkaamalla OK. Audio Trade GmbH Pro-Ject DAC Box 3

4 Kytkeminen tietokoneeseen, jossa Windows 7 -käyttöjärjestelmä (kuvassa englanninkielinen) 2. Tietokone ilmoittaa uuden laitteen löytymisestä ja ilmoittaa sen olevan Burr-Brown PCM Hakeudu Äänilaitteiden hallintaan valitsemalla Käynnistä -> Ohjauspaneeli -> Laitteisto ja äänet -> Äänilaitteiden hallinta. 4. Valitse kaiuttimiksi (Speakers) USB Audio Device (yleensä valmiiksi valittu). 5. Vahvista klikkaamalla OK. Kytkeminen tietokoneeseen, jossa Mac OS Safari -käyttöjärjestelmä (kuvassa englanninkielinen) 2. Avaa Järjestelmäasetukset (Systems Preferences) ja valitse sieltä Äänet (Sound). 4 Audio Trade GmbH Pro-Ject DAC Box USB

5 3. Valitse välilehti Ääni ulos (Output) ja valitse esiin tulevasta valikosta kohta Burr-Brown Japan PCM Vahvista tekemäsi valinnat ja sulje ikkunat. Pro-Ject Direct Streaming - Kernel Streaming (esim. Microsoft Windows ) Tavallisesti Windows Kernel Mixer uudelleennäytteistää cd-levyltä tulevan äänidatan, mikä heikentää äänenlaatua. cd-soitin Kernel Mixer - 44,1 khz 48 khz vasen kanava uudelleennäytteitys 48 Äänikortti khz:iin oikea kanava Pro-Ject Direct Streaming käsittelee signaalin bitti bitiltä. Kun Windows Kernel Mixer ohitetaan, signaali säilyy muuttumattomana. Toistamiseen tarvitaan sopiva toistosovellus, esimerkiksi Foobar2000. cd-soitin Kernel Mixer - vasen kanava 44,1 khz uudelleennäytteitys khz Äänikortti d oikea kanava khz:iin Kernel Streaming 44,1 khz USB-väylä Audio Trade GmbH Pro-Ject DAC Box 5

6 Foobar2000-sovellus 1. Imuroi sovellus omalle koneellesi osoitteesta 2. Seuraa asennusvelhon ohjeita. 3. Viimeistele asennus valitsemalla Finish. Muista, että lataat tiedostoja internetistä omalla vastuullasi. Tarkista tiedostot aina virusten varalta. 6 Audio Trade GmbH Pro-Ject DAC Box USB

7 Tekniset tiedot Lähtöliitäntä: Lähtöjännite: Pro-Ject DAC Box USB 1 x RCA-stereo 1 Vrms Digitaaliset liitännät: 1 x koaksiaalinen (S/PDIF) 1 x optinen (TOSlink ) 1 x USB (mini B) USB-väylä: USB 1.1-standardin mukainen Harmoninen kokonaissärö: 0,0035 % Käyttöjärjestelmät: WindowsXP, Windows Vista, Windows 7 ja MacOS DA-muunnin: Texas Instruments TLV320DAC23 24-bittinen/96 khz, 8-kertainen näytteitys Näytetaajuudet: 32, 44,1 ja 48 khz Optinen ja koaksiaalinen tulo: 8, 16, 32, 44,1, 48 ja 96 khz Virtalähde: Ulkoinen verkkovirtamuuntaja 9 V/300 ma DC Virrankulutus: 9 V/300 ma DC Mitat: L x K x S: 103 x 36 x 115 mm Paino: 680 g ilman virtalähdettä Huolto Jos laitteen toiminnassa on ongelmia, ota yhteys valtuutettuun jälleenmyyjään. Takuu Takuu ei kata huolimattomasta ja käyttöohjeiden vastaisesta käytöstä aiheutuneita vikoja ja vaurioita. Takuu raukeaa jos tuotteeseen on tehty muutoksia tai sitä on yritetty huoltaa muussa kuin maahantuojan valtuuttamassa huoltoliikkeessä. PRO-JECT on rekisteröity tuotemerkki, jonka omistaa H. Lichtenegger. Tämä ohjeen oikeudet omistaa Audio Trade GmbH Copyright Kaikki oikeudet pidätetään. Tässä ohjeessa olevat tekniset tiedot perustuvat ohjeen painatushetkellä voimassa oleviin tietoihin. Valmistaja pidättää oikeuden muuttaa tietoja ilman erillistä ilmoitusta tuotekehityksen ja tuotantoprosessin vaatimusten johdosta. WindowsXP, Windows Vista ja Windows 7 ovat tuotemerkkejä, jotka omistaa Microsoft. Mac ja MacOS ovat tuotemerkkejä, jotka omistaa Apple Inc. TOSlink on rekisteröity tuotemerkki, jonka omistaa Toshiba Corporation. Audio Trade GmbH Pro-Ject DAC Box 7
