SPST-tyyppisen virtakytkimen kytkentäkaavio (lisävaruste)

Transkriptio

1 SPST-tyyppisen virtakytkimen kytkentäkaavio (Asenna kytkin, jos virtalukon ACC-asento ei ole käytettävissä) IVA-W520R ACC (punainen) Virtakaapeli akulta SPST-virtakytkin Sulake (5 A) Sulake (20 A) Akku Jos auton virtalukossa ei ole ACC-asentoa, kytke järjestelmään lisävarusteena hankittava SPST-virtakytkin (Single-Pole, Single-Throw) sekä asianmukainen sulake. Yllä oleva kaavio ja sulakkeiden ampeerimäärät pätevät tilanteessa, jossa mediakeskusta käytetään ilman lisälaitteita. Mikäli mediakeskukseen kytketty virtajohto liitetään suoraan auton akun positiiviseen napaan (+), laite kuluttaa akun virtaa joitakin satoja milliampeereja myös ollessaan sammutettuna. Siten akku saattaa epähuomiossa tyhjentyä kokonaan. Estä ulkoisten häiriöiden pääsy äänentoistojärjestelmään Asenna soitin ja siihen liittyvät johdot vähintään 10 cm etäisyydelle auton kaapeleista. Sijoita johdot mahdollisimman kauas auton akkukaapeleista. Kiinnitä maadoitusjohto tiukasti auton rungossa olevaan puhtaaseen metallipintaan (poista kiinnityskohdasta maali, lika ja rasva). Jos asennat järjestelmään häiriönpoistajan, kytke se mahdollisimman kauas soittimesta. Pyydä Alpine-jälleenmyyjältä lisätietoja sopivista häiriönpoistajista. Jos tarvitset lisätietoja häiriönpoistosta, käänny Alpine-jälleenmyyjän puoleen.

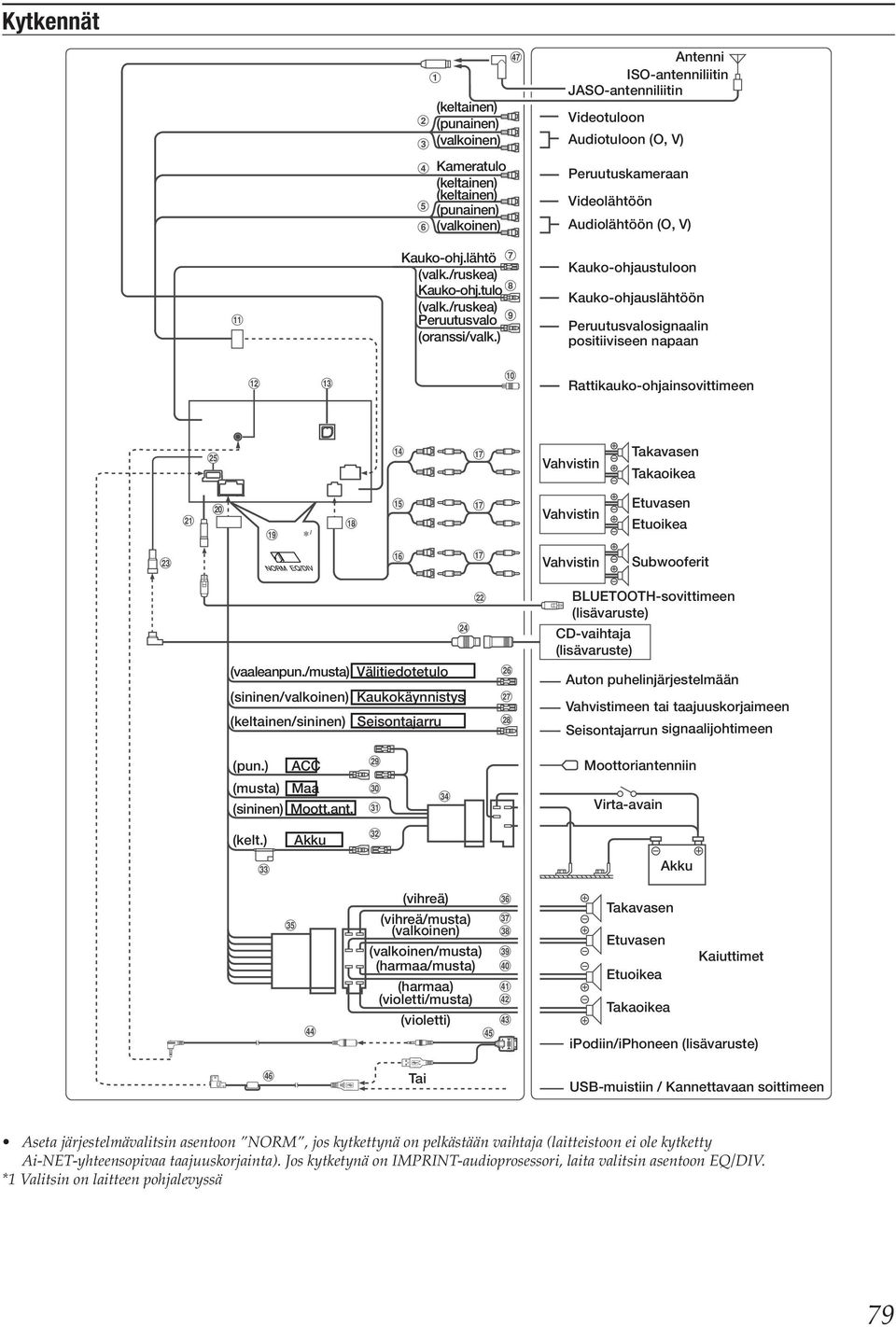

2 Kytkennät (punainen) (valkoinen) Kameratulo (punainen) (valkoinen) Kauko-ohj.lähtö (valk./ruskea) Kauko-ohj.tulo (valk./ruskea) Peruutusvalo (oranssi/valk.) Antenni ISO-antenniliitin JASO-antenniliitin Videotuloon Audiotuloon (O, V) Peruutuskameraan Videolähtöön Audiolähtöön (O, V) Kauko-ohjaustuloon Kauko-ohjauslähtöön Peruutusvalosignaalin positiiviseen napaan Rattikauko-ohjainsovittimeen Vahvistin Vahvistin Vahvistin Takavasen Takaoikea Etuvasen Etuoikea Subwooferit (vaaleanpun./musta) Välitiedotetulo (sininen/valkoinen) Kaukokäynnistys (keltainen/sininen) Seisontajarru (pun.) ACC (musta) Maa (sininen) Moott.ant. BLUETOOTH-sovittimeen CD-vaihtaja Auton puhelinjärjestelmään Vahvistimeen tai taajuuskorjaimeen Seisontajarrun signaalijohtimeen Moottoriantenniin Virta-avain (kelt.) Akku Akku (vihreä) (vihreä/musta) (valkoinen) (valkoinen/musta) (harmaa/musta) (harmaa) (violetti/musta) (violetti) Tai Takavasen Etuvasen Kaiuttimet Etuoikea Takaoikea ipodiin/iphoneen USB-muistiin / Kannettavaan soittimeen

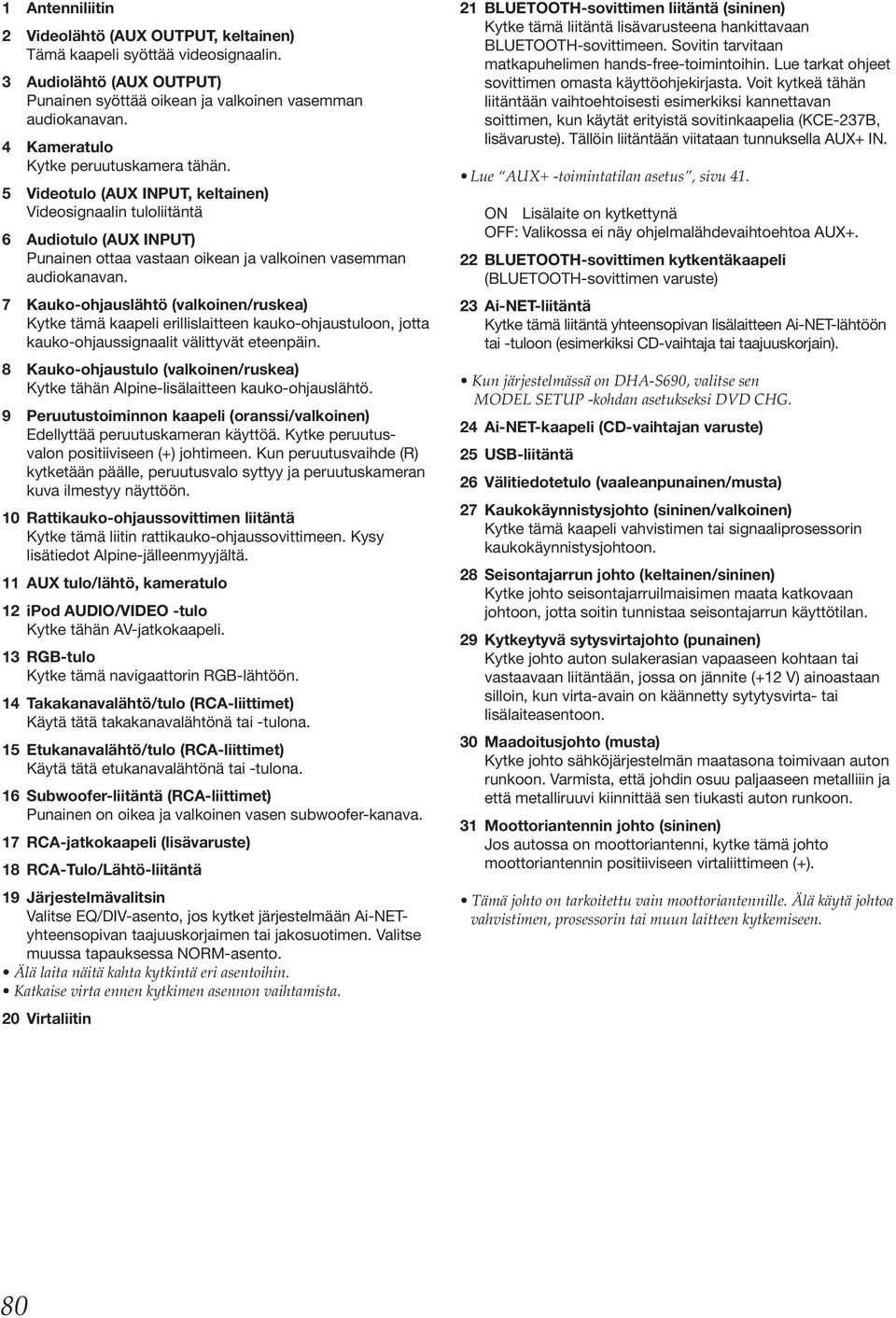

3 1 Antenniliitin 2 Videolähtö (AUX OUTPUT, keltainen) Tämä kaapeli syöttää videosignaalin. 3 Audiolähtö (AUX OUTPUT) Punainen syöttää oikean ja valkoinen vasemman audiokanavan. 4 Kameratulo Kytke peruutuskamera tähän. 5 Videotulo (AUX INPUT, keltainen) Videosignaalin tuloliitäntä 6 Audiotulo (AUX INPUT) Punainen ottaa vastaan oikean ja valkoinen vasemman audiokanavan. 7 Kauko-ohjauslähtö (valkoinen/ruskea) Kytke tämä kaapeli erillislaitteen kauko-ohjaustuloon, jotta kauko-ohjaussignaalit välittyvät eteenpäin. 8 Kauko-ohjaustulo (valkoinen/ruskea) Kytke tähän Alpine-lisälaitteen kauko-ohjauslähtö. 9 Peruutustoiminnon kaapeli (oranssi/valkoinen) Edellyttää peruutuskameran käyttöä. Kytke peruutusvalon positiiviseen (+) johtimeen. Kun peruutusvaihde (R) kytketään päälle, peruutusvalo syttyy ja peruutuskameran kuva ilmestyy näyttöön. 10 Rattikauko-ohjaussovittimen liitäntä Kytke tämä liitin rattikauko-ohjaussovittimeen. Kysy lisätiedot Alpine-jälleenmyyjältä. 11 AUX tulo/lähtö, kameratulo 12 ipod AUDIO/VIDEO -tulo Kytke tähän AV-jatkokaapeli. 13 RGB-tulo Kytke tämä navigaattorin RGB-lähtöön. 14 Takakanavalähtö/tulo (RCA-liittimet) Käytä tätä takakanavalähtönä tai -tulona. 15 Etukanavalähtö/tulo (RCA-liittimet) Käytä tätä etukanavalähtönä tai -tulona. 16 Subwoofer-liitäntä (RCA-liittimet) Punainen on oikea ja valkoinen vasen subwoofer-kanava. 17 RCA-jatkokaapeli 18 RCA-Tulo/Lähtö-liitäntä 19 Järjestelmävalitsin Valitse EQ/DIV-asento, jos kytket järjestelmään Ai-NETyhteensopivan taajuuskorjaimen tai jakosuotimen. Valitse muussa tapauksessa NORM-asento. 20 Virtaliitin 21 BLUETOOTH-sovittimen liitäntä (sininen) Kytke tämä liitäntä lisävarusteena hankittavaan BLUETOOTH-sovittimeen. Sovitin tarvitaan matkapuhelimen hands-free-toimintoihin. Lue tarkat ohjeet sovittimen omasta käyttöohjekirjasta. Voit kytkeä tähän liitäntään vaihtoehtoisesti esimerkiksi kannettavan soittimen, kun käytät erityistä sovitinkaapelia (KCE-237B, lisävaruste). Tällöin liitäntään viitataan tunnuksella AUX+ IN. ON Lisälaite on kytkettynä OFF: Valikossa ei näy ohjelmalähdevaihtoehtoa AUX+. 22 BLUETOOTH-sovittimen kytkentäkaapeli (BLUETOOTH-sovittimen varuste) 23 Ai-NET-liitäntä Kytke tämä liitäntä yhteensopivan lisälaitteen Ai-NET-lähtöön tai -tuloon (esimerkiksi CD-vaihtaja tai taajuuskorjain). 24 Ai-NET-kaapeli (CD-vaihtajan varuste) 25 USB-liitäntä 26 Välitiedotetulo (vaaleanpunainen/musta) 27 Kaukokäynnistysjohto (sininen/valkoinen) Kytke tämä kaapeli vahvistimen tai signaaliprosessorin kaukokäynnistysjohtoon. 28 Seisontajarrun johto (keltainen/sininen) Kytke johto seisontajarruilmaisimen maata katkovaan johtoon, jotta soitin tunnistaa seisontajarrun käyttötilan. 29 Kytkeytyvä sytysvirtajohto (punainen) Kytke johto auton sulakerasian vapaaseen kohtaan tai vastaavaan liitäntään, jossa on jännite (+12 V) ainoastaan silloin, kun virta-avain on käännetty sytytysvirta- tai lisälaiteasentoon. 30 Maadoitusjohto (musta) Kytke johto sähköjärjestelmän maatasona toimivaan auton runkoon. Varmista, että johdin osuu paljaaseen metalliiin ja että metalliruuvi kiinnittää sen tiukasti auton runkoon. 31 Moottoriantennin johto (sininen) Jos autossa on moottoriantenni, kytke tämä johto moottoriantennin positiiviseen virtaliittimeen (+).

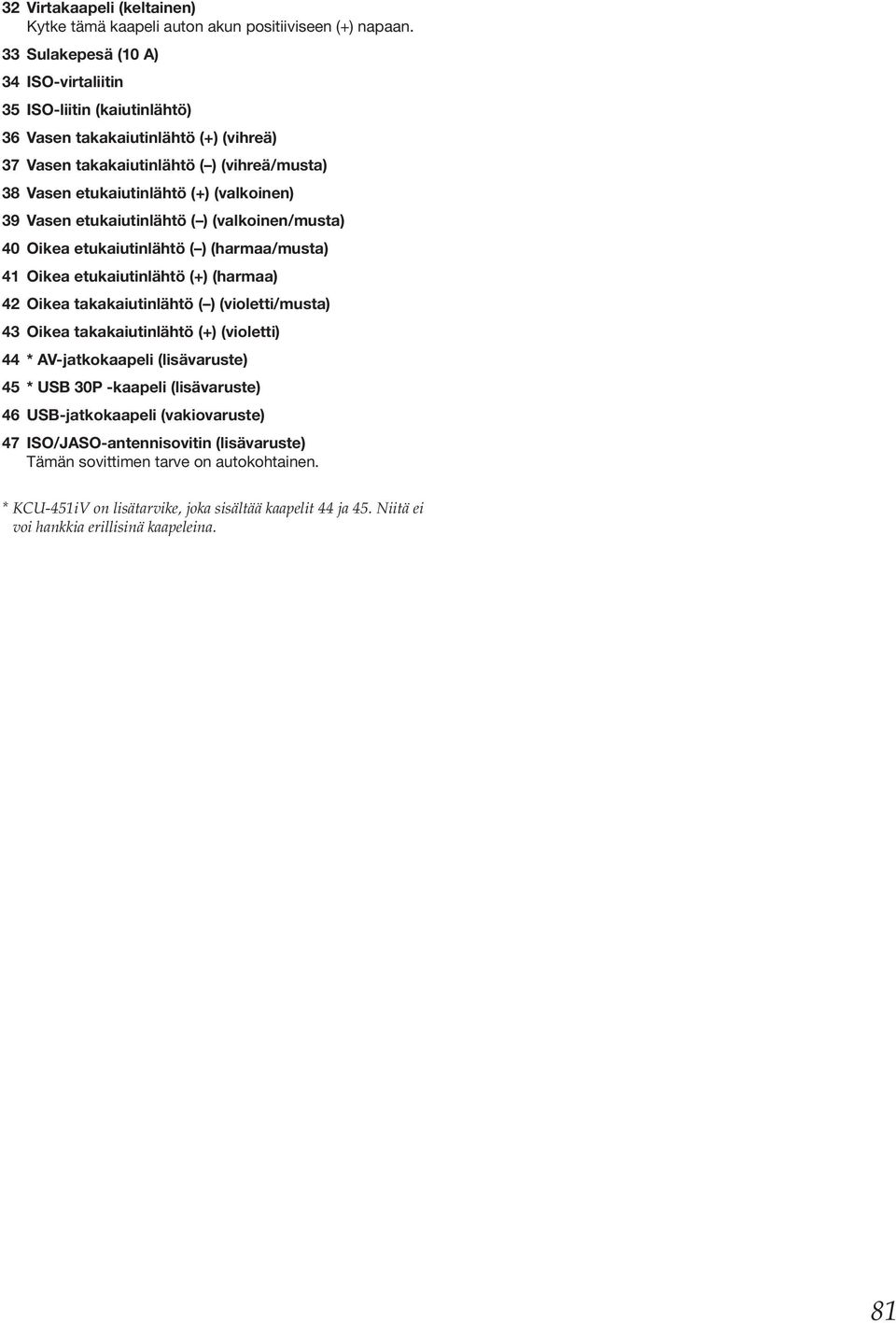

4 32 Virtakaapeli Kytke tämä kaapeli auton akun positiiviseen (+) napaan. 33 Sulakepesä (10 A) 34 ISO-virtaliitin 35 ISO-liitin (kaiutinlähtö) 36 Vasen takakaiutinlähtö (+) (vihreä) 37 Vasen takakaiutinlähtö ( ) (vihreä/musta) 38 Vasen etukaiutinlähtö (+) (valkoinen) 39 Vasen etukaiutinlähtö ( ) (valkoinen/musta) 40 Oikea etukaiutinlähtö ( ) (harmaa/musta) 41 Oikea etukaiutinlähtö (+) (harmaa) 42 Oikea takakaiutinlähtö ( ) (violetti/musta) 43 Oikea takakaiutinlähtö (+) (violetti) 44 * AV-jatkokaapeli 45 * USB 30P -kaapeli 46 USB-jatkokaapeli (vakiovaruste) 47 ISO/JASO-antennisovitin Tämän sovittimen tarve on autokohtainen.

5 Esimerkkijärjestelmä Järjestelmään kytketään audioprosessori (Ai-NET-yhteensopiva, optinen digitaaliväylä), navigointijärjestelmä, DVD-soitin ja vaihtaja NVE-M300P tms. Navigointijärjestelmä Optinen digitaalitulo (DVD-soitinta varten) Ai-NET-yhteensopiva audioprosessori, jossa optinen digitaaliväylä Optinen kaapeli Ai-NET -kaapeli Optinen digitaalitulo (vaihtajaa varten) *Optinen kaapeli Ai-NET -kaapeli (kelt.) (valk./ruskea) Kauko-ohj.lähtö (valk./rusk.) Ai-NET-yhteensopiva DVD-soitin (DVA-5210 K.ohj.tulo tms., lisävaruste) Ai-NET -kaapeli Ai-NET-yht.sop. CD-vaihtaja *Kytke järjestelmään vain optisella digitaaliliitännällä varustettu CD-vaihtaja.

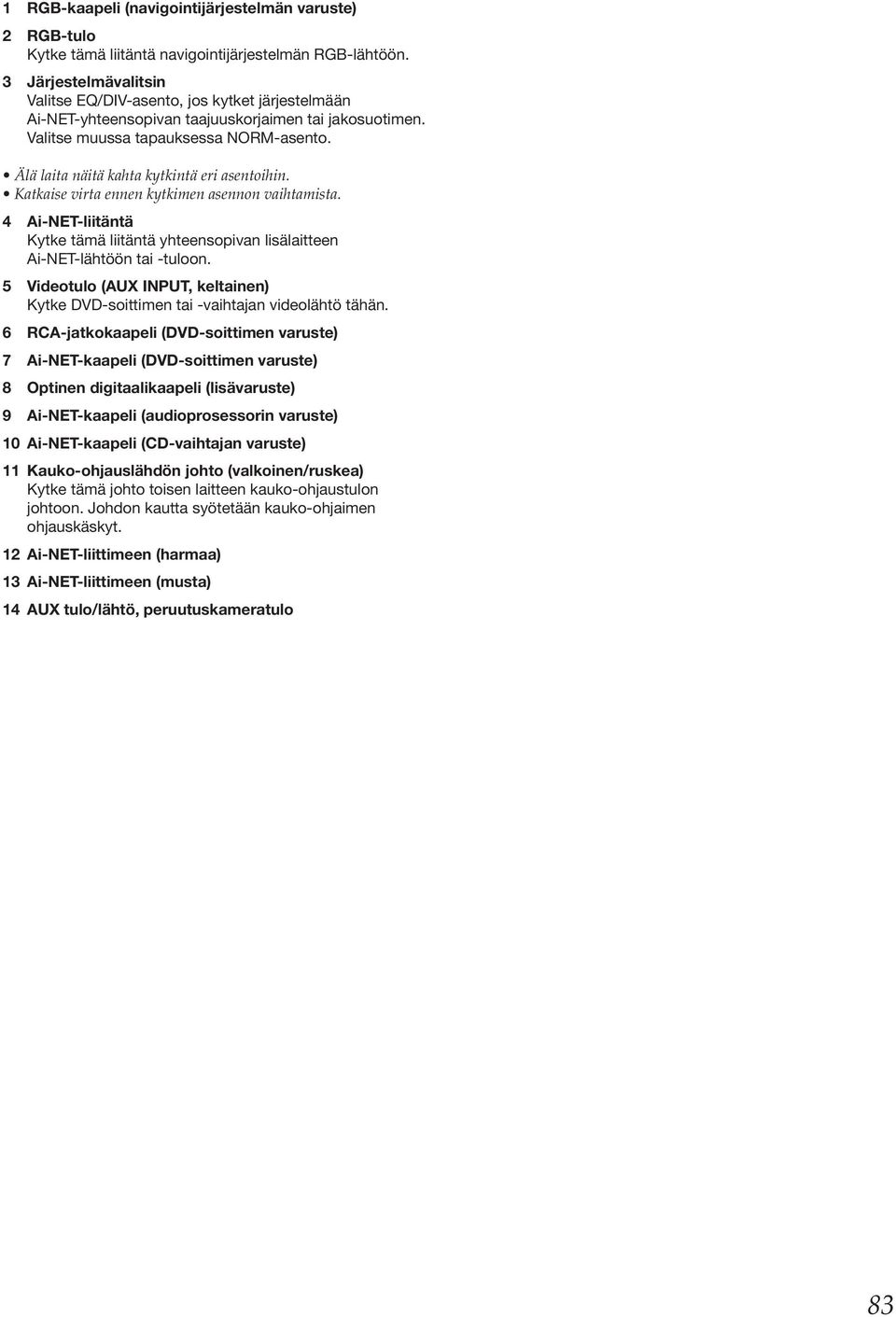

6 1 RGB-kaapeli (navigointijärjestelmän varuste) 2 RGB-tulo Kytke tämä liitäntä navigointijärjestelmän RGB-lähtöön. 3 Järjestelmävalitsin Valitse EQ/DIV-asento, jos kytket järjestelmään Ai-NET-yhteensopivan taajuuskorjaimen tai jakosuotimen. Valitse muussa tapauksessa NORM-asento. 4 Ai-NET-liitäntä Kytke tämä liitäntä yhteensopivan lisälaitteen Ai-NET-lähtöön tai -tuloon. 5 Videotulo (AUX INPUT, keltainen) Kytke DVD-soittimen tai -vaihtajan videolähtö tähän. 6 RCA-jatkokaapeli (DVD-soittimen varuste) 7 Ai-NET-kaapeli (DVD-soittimen varuste) 8 Optinen digitaalikaapeli 9 Ai-NET-kaapeli (audioprosessorin varuste) 10 Ai-NET-kaapeli (CD-vaihtajan varuste) 11 Kauko-ohjauslähdön johto (valkoinen/ruskea) Kytke tämä johto toisen laitteen kauko-ohjaustulon johtoon. Johdon kautta syötetään kauko-ohjaimen ohjauskäskyt. 12 Ai-NET-liittimeen (harmaa) 13 Ai-NET-liittimeen (musta) 14 AUX tulo/lähtö, peruutuskameratulo

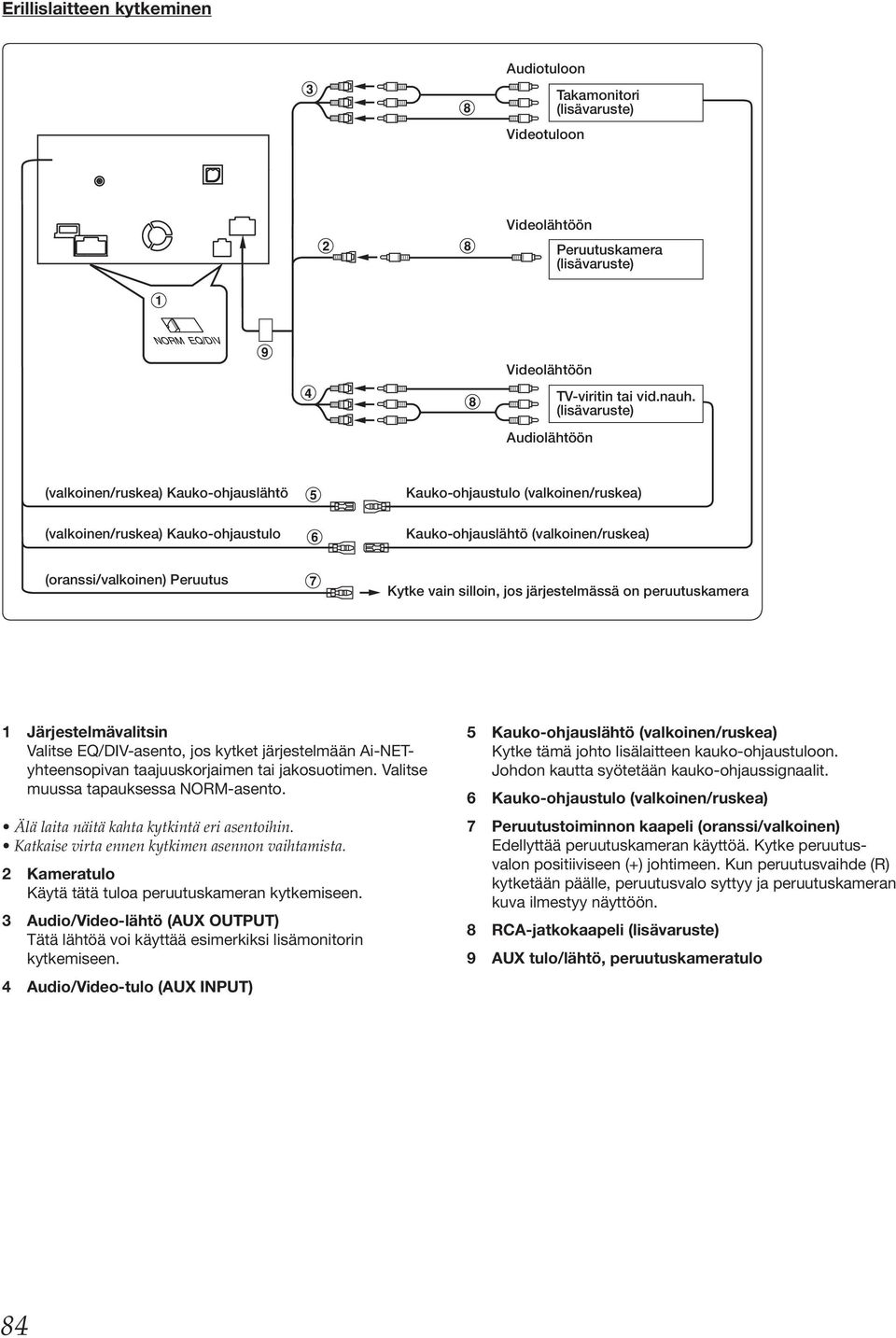

7 Erillislaitteen kytkeminen Audiotuloon Videotuloon Takamonitori Videolähtöön Peruutuskamera Videolähtöön Audiolähtöön TV-viritin tai vid.nauh. (valkoinen/ruskea) Kauko-ohjauslähtö (valkoinen/ruskea) Kauko-ohjaustulo Kauko-ohjaustulo (valkoinen/ruskea) Kauko-ohjauslähtö (valkoinen/ruskea) (oranssi/valkoinen) Peruutus Kytke vain silloin, jos järjestelmässä on peruutuskamera 1 Järjestelmävalitsin Valitse EQ/DIV-asento, jos kytket järjestelmään Ai-NETyhteensopivan taajuuskorjaimen tai jakosuotimen. Valitse muussa tapauksessa NORM-asento. 2 Kameratulo Käytä tätä tuloa peruutuskameran kytkemiseen. 3 Audio/Video-lähtö (AUX OUTPUT) Tätä lähtöä voi käyttää esimerkiksi lisämonitorin kytkemiseen. 4 Audio/Video-tulo (AUX INPUT) 5 Kauko-ohjauslähtö (valkoinen/ruskea) Kytke tämä johto lisälaitteen kauko-ohjaustuloon. Johdon kautta syötetään kauko-ohjaussignaalit. 6 Kauko-ohjaustulo (valkoinen/ruskea) 7 Peruutustoiminnon kaapeli (oranssi/valkoinen) Edellyttää peruutuskameran käyttöä. Kytke peruutusvalon positiiviseen (+) johtimeen. Kun peruutusvaihde (R) kytketään päälle, peruutusvalo syttyy ja peruutuskameran kuva ilmestyy näyttöön. 8 RCA-jatkokaapeli 9 AUX tulo/lähtö, peruutuskameratulo
