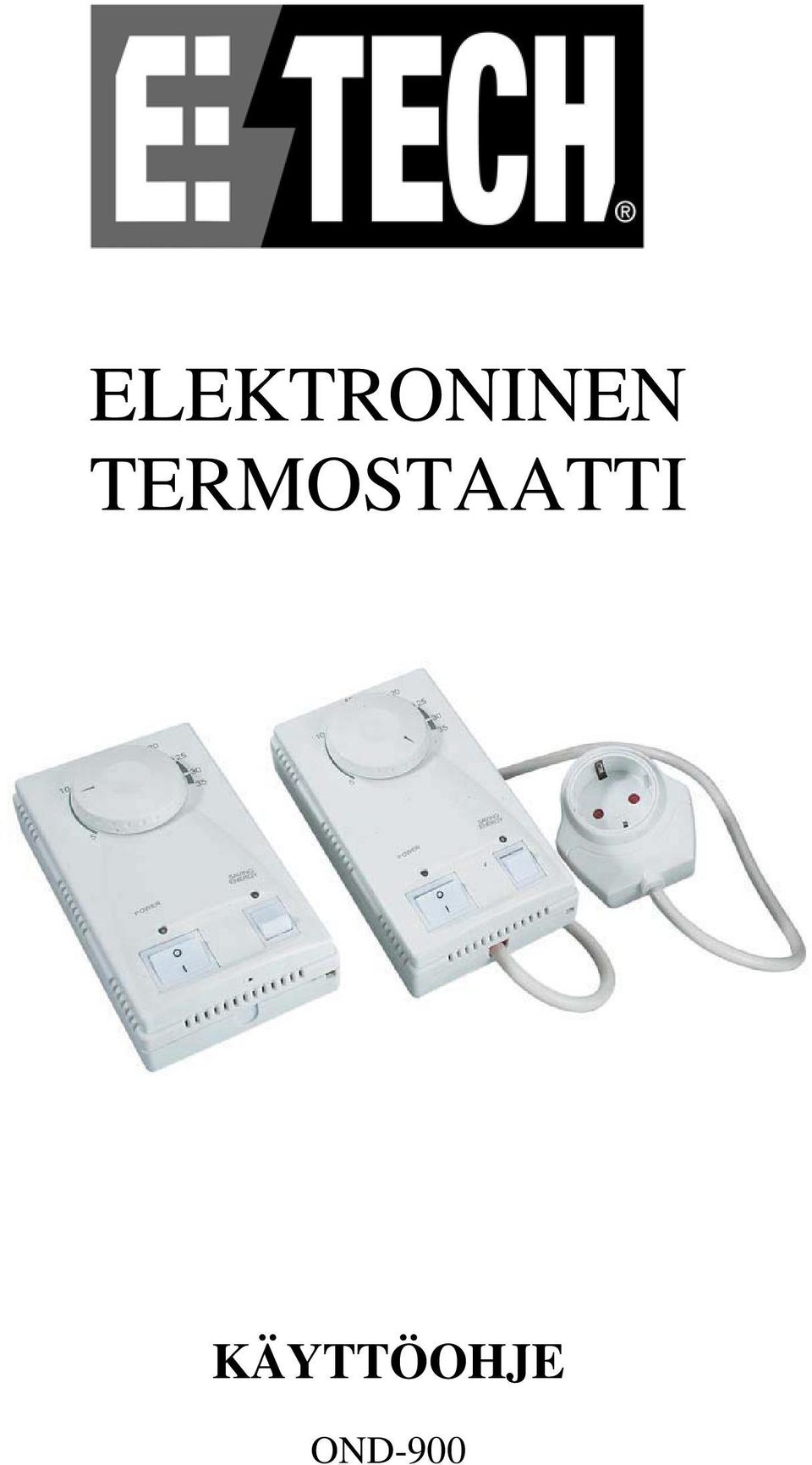

1 ELEKTRONINEN TERMOSTAATTI KÄYTTÖOHJE OND-900

2 YLEISTÄ OND-900 on järkevä termostaatti, tarkoitettu lähinnä sähköpattereihin ja korvaamaan kaksoismetallitermostaatti OND-900 antaa ilman näppäilyjä tasaisen ja miellyttävän lämmön sykkivän tehonohjauksen avulla OND-900 lisää siihen liitetyn laitteiston elinikää tasaisen ohjauksen kautta OND-900 ei sisällä mitään liikkuvia osia, jotka voisivat mekaanisesti kulua OND-900 säästää energiaa ja rahaa OND-900:n lämpötila-alue on 5 o C - 35 o C OND-900:ssa on näppäin yölämpötilan alentamiseen 4 o C:lla 2

3 OND-900:een voidaan asettaa 3 lämpötilaohjausta. Lämpötila pysyy tasaisena: Normaali: +1.5 o C asetetusta arvosta Tarkka: +1.0 o C asetetusta arvosta Säästöasento: +2.0 o C asetetusta arvosta OND-900 helppo asentaa OND-900 on 3 eri versiota: EMP 901 johdolla ja välipistokkeella 230V/ W EMP 900H kiinteä asennus 400V/ W EMP 900 kiinteä asennus 230V/ W OND-900 on testattu ja sertifioitu sähköturvavaatimusten ja elektromagneettista säteilyä koskevien, voimassa olevien säädösten mukaisesti. Täyttää vaatimuksen CE-merkinnästä 3

4 YLEISKUVA 2.Temperature Adjusting Knob 4.Temperature Control Mode Switch NORMAL EXACT ENERGY SAVING 5.Power on/off Indicator POWER 4 REDUCTION 6.4 Reduction Indicator 1.On/Off Switch 3.Energy Saving Switch 1) Pääkatkaisin Kytkee termostaatin päälle/pois 2) Lämmönsäätöratas Lämmönsäätöön 5 o C - 35 o C Myötäpäivään lämpöä lisätään, vastapäivään vähennetään 3) Yölämpö Kun näppäin on painettuna, lämpö alenee 4 o C, lämmönsäätörattaalla 2) säädetystä lämpötilasta 4

5 4) Lämpötilan ohjauksenvalinta Lämpötila pysyy tasaisena: o Normaali: +1.5 o C asetetusta arvosta o Tarkka: +1.0 o C asetetusta arvosta o Säästöasento: +2.0 o C asetetusta arvosta 5) Tunnistuslamppu Punainen lamppu ilmaisee, kun termostaatti on kytketty päälle sähkökatkaisimella 1) 6) Yölämpölamppu Vihreä lamppu ilmaisee, kun yölämpö on aktivoitu näppäimellä 3) SIJOITUS Termostaatti pitää kiinnittää pystysuoraan Sopiva sijoitus keskeiselle paikalle ja sopivalle etäisyydelle sähköpatterista. Älä sijoita lähelle lattiaa, verhojen taakse, tai lähelle ulko-ovea. EMP 901 KYTKEMINEN EMP 901 johdolla ja välipistokkeella. Liitä välipistoke seinäpistorasiaan, ja laita liitettävän laitteen pistoke välipistokkeen ulosottoon. 5

6 EMP 900H & EMP900 KYTKEMINEN EMP900H ja EMP900 ovat kiinteää asennusta varten, ja ammattimiehen pitää suorittaa asennus. 1.Screw B1 B2 6.Terminal OUT 5.Terminal IN 4.Cable Hole B C1 B3 C2 B4 3.Cable Hole A 2.Pressing Plate 1) Termostaatin avaaminen a) Poista lämmönsäätöratas vetämällä sitä varovasti ulospäin b) Ruuvaa auki ruuvi 1. yllä olevan kuvan mukaan (älä avaa kokonaan) 2) Termostaatin kiinnittäminen Termostaatti asetetaan pystysuoraan. Ruuvataan kiinni johonkin oikeanpuoleisen kuvan ruuvinreikään B1-B4, C1-C2. 6

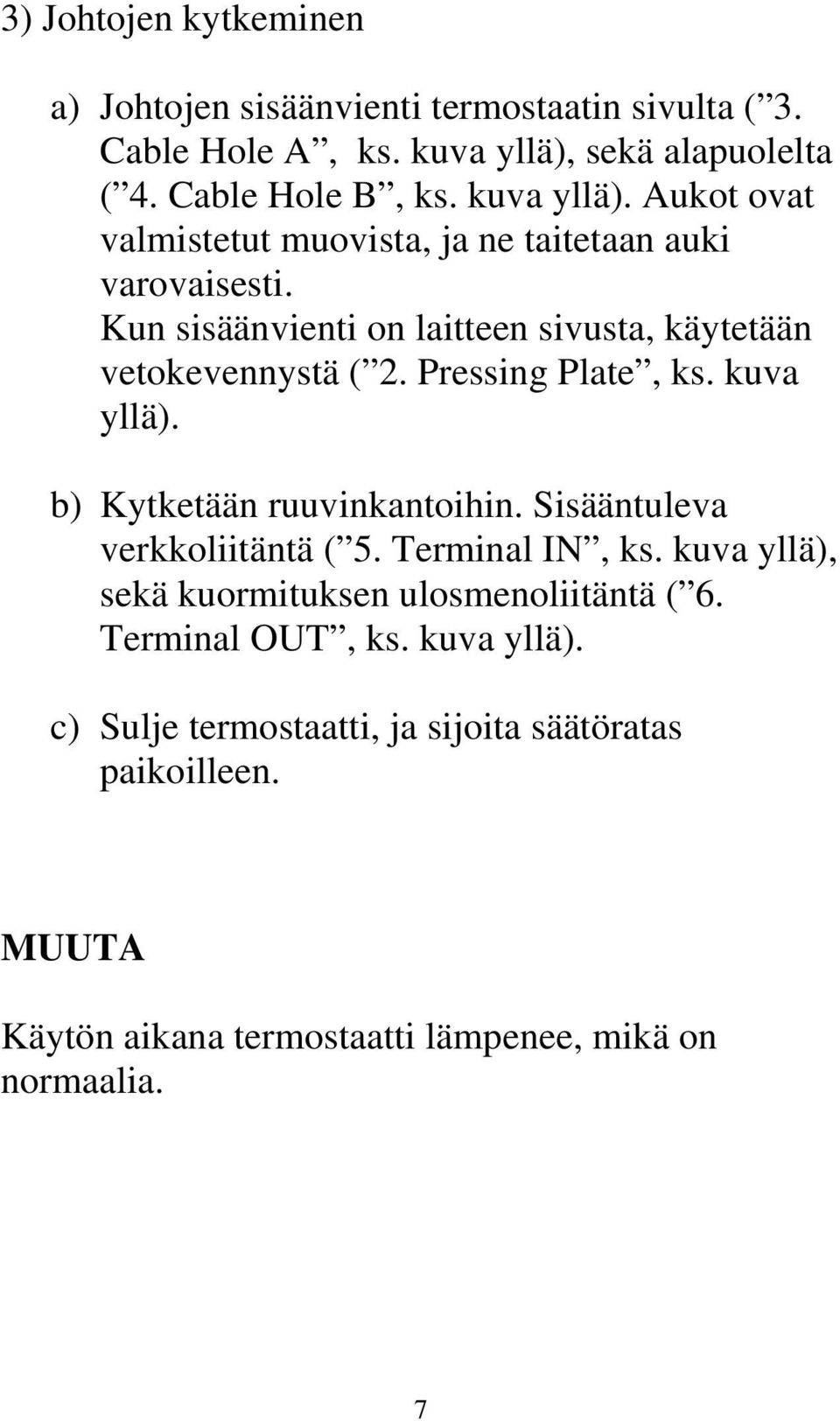

7 3) Johtojen kytkeminen a) Johtojen sisäänvienti termostaatin sivulta ( 3. Cable Hole A, ks. kuva yllä), sekä alapuolelta ( 4. Cable Hole B, ks. kuva yllä). Aukot ovat valmistetut muovista, ja ne taitetaan auki varovaisesti. Kun sisäänvienti on laitteen sivusta, käytetään vetokevennystä ( 2. Pressing Plate, ks. kuva yllä). b) Kytketään ruuvinkantoihin. Sisääntuleva verkkoliitäntä ( 5. Terminal IN, ks. kuva yllä), sekä kuormituksen ulosmenoliitäntä ( 6. Terminal OUT, ks. kuva yllä). c) Sulje termostaatti, ja sijoita säätöratas paikoilleen. MUUTA Käytön aikana termostaatti lämpenee, mikä on normaalia. 7

8 TEKNISET TIEDOT Tyyppi OND-900 versiot: EMP 900, EMP 900H, EMP901 Nimellisjännite/-teho EMP 901: 230V / W EMP 900H: 400V / W EMP 900: 230V / W Liitäntä EMP 901: EMP 900H: EMP 900: Taajuusalue: Lämpötila-alue: välipistoke sisään-/ulosotolla kiinteä asennus kiinteä asennus 50 Hz 5 o C - 35 o C Yölämmön vähennys: 4 o C Lämpötilanohjaus: Säätö: Hyväksyntä: Normaali: +1.5 o C Tarkka: +1.0 o C Säästöasento: +2.0 o C Sykkivä toiminto SEMKO, CE 8

9 TAKUU & HUOLTO Laite on testattu perusteellisesti tehtaalla ennen toimitusta. Lue tarkkaan käyttöohje ennen kuin haet takuukorvausta. Laitteella on yhden (1) vuoden materiaali- ja valmistusvirhetakuu myyntipäivästä alkaen. Takuu ei korvaa vahinkoja, jotka ovat aiheutuneet väärästä hoidosta tai käytöstä, ukkosesta tai jos tunnuslaatta tai sarjanumero on poistettu/tuhottu, eikä myöskään korvaa vahinkoa, jos laite on avattu muualla kuin valmistajan valtuuttamalla huoltokorjaamolla. Takuu ei korvaa välillisiä vahinkoja eikä kustannuksia. Ondico AB C:\DOKUMENT\BRUKSANVISNINGAR\OND-900 9
