1 opetusmateriaali

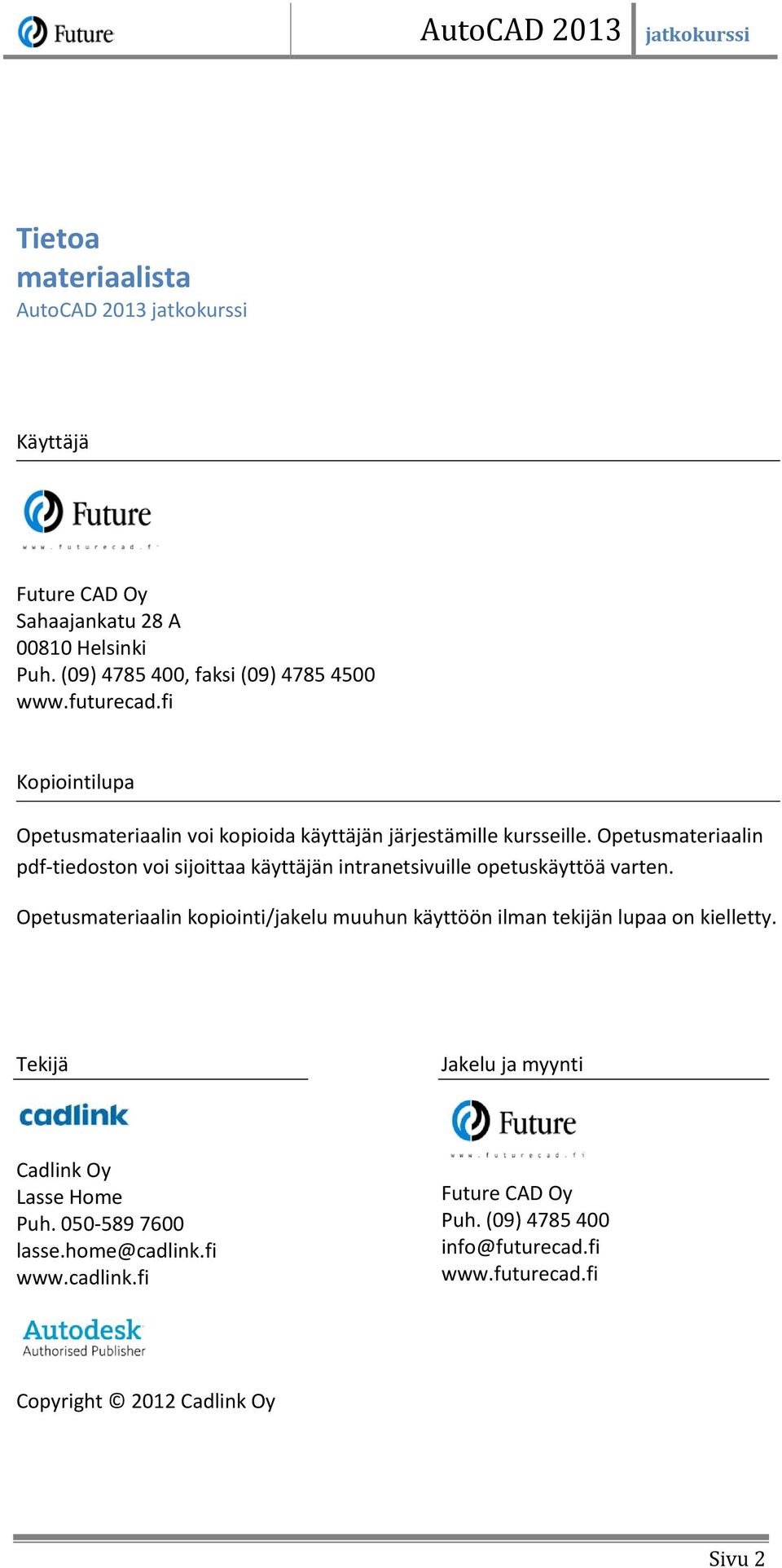

2 Tietoa materiaalista AutoCAD 2013 jatkokurssi Käyttäjä Future CAD Oy Sahaajankatu 28 A Helsinki Puh. (09) , faksi (09) Kopiointilupa Opetusmateriaalin voi kopioida käyttäjän järjestämille kursseille. Opetusmateriaalin pdf-tiedoston voi sijoittaa käyttäjän intranetsivuille opetuskäyttöä varten. Opetusmateriaalin kopiointi/jakelu muuhun käyttöön ilman tekijän lupaa on kielletty. Tekijä Jakelu ja myynti Cadlink Oy Lasse Home Puh lasse.home@cadlink.fi Future CAD Oy Puh. (09) info@futurecad.fi Copyright 2012 Cadlink Oy Sivu 2

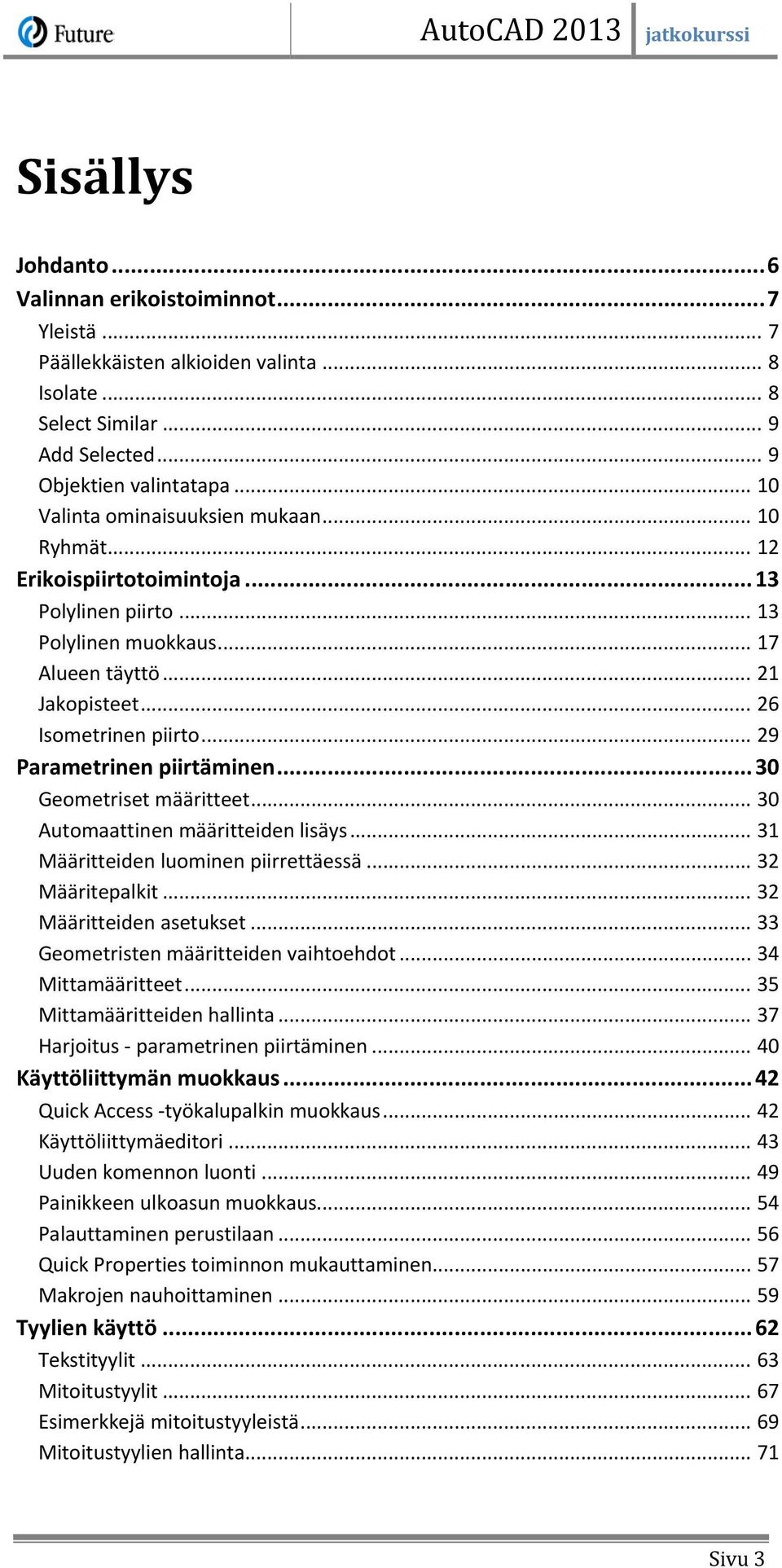

3 Sisällys Johdanto... 6 Valinnan erikoistoiminnot... 7 Yleistä... 7 Päällekkäisten alkioiden valinta... 8 Isolate... 8 Select Similar... 9 Add Selected... 9 Objektien valintatapa Valinta ominaisuuksien mukaan Ryhmät Erikoispiirtotoimintoja Polylinen piirto Polylinen muokkaus Alueen täyttö Jakopisteet Isometrinen piirto Parametrinen piirtäminen Geometriset määritteet Automaattinen määritteiden lisäys Määritteiden luominen piirrettäessä Määritepalkit Määritteiden asetukset Geometristen määritteiden vaihtoehdot Mittamääritteet Mittamääritteiden hallinta Harjoitus - parametrinen piirtäminen Käyttöliittymän muokkaus Quick Access -työkalupalkin muokkaus Käyttöliittymäeditori Uuden komennon luonti Painikkeen ulkoasun muokkaus Palauttaminen perustilaan Quick Properties toiminnon mukauttaminen Makrojen nauhoittaminen Tyylien käyttö Tekstityylit Mitoitustyylit Esimerkkejä mitoitustyyleistä Mitoitustyylien hallinta Sivu 3

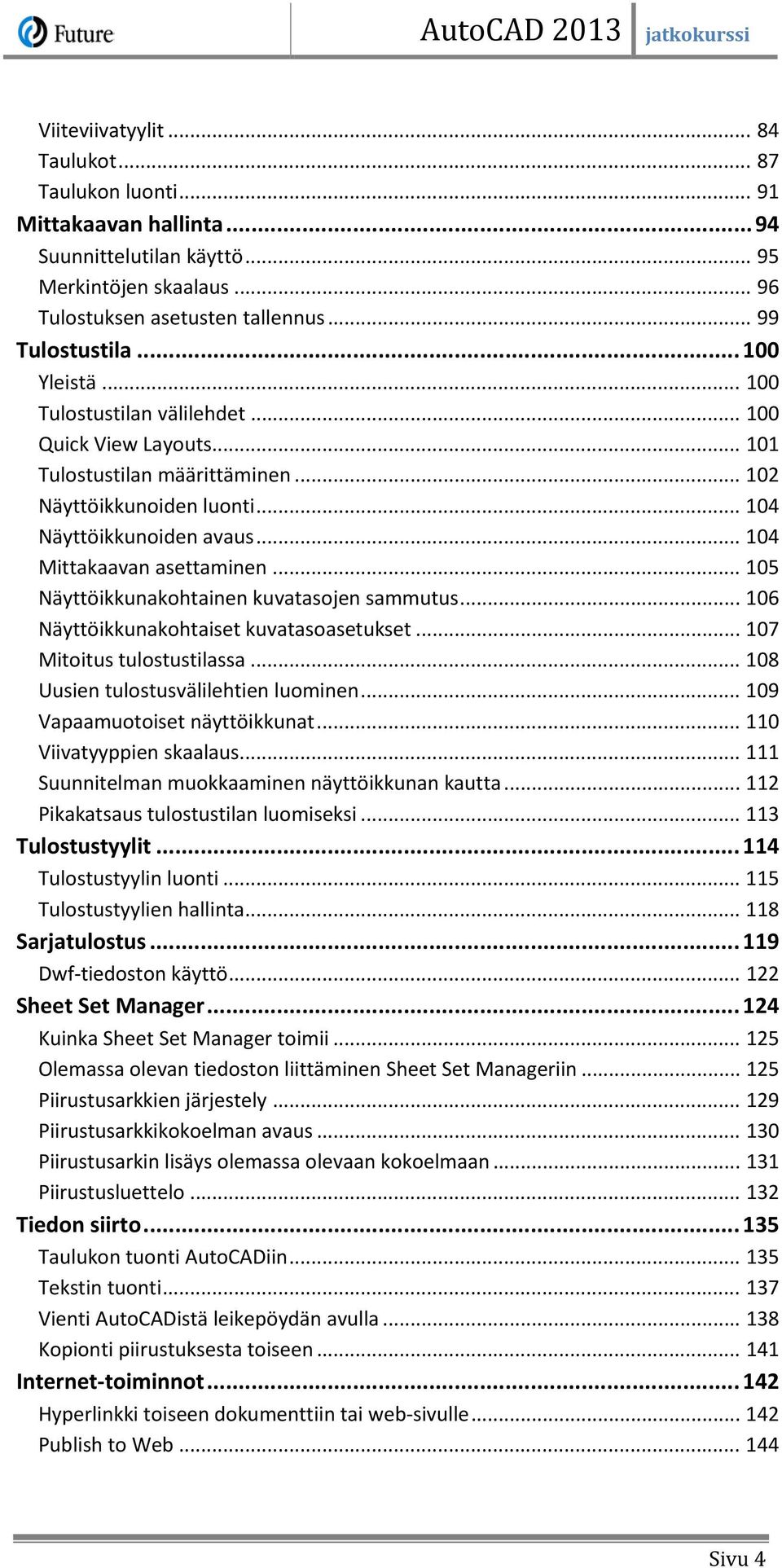

4 Viiteviivatyylit Taulukot Taulukon luonti Mittakaavan hallinta Suunnittelutilan käyttö Merkintöjen skaalaus Tulostuksen asetusten tallennus Tulostustila Yleistä Tulostustilan välilehdet Quick View Layouts Tulostustilan määrittäminen Näyttöikkunoiden luonti Näyttöikkunoiden avaus Mittakaavan asettaminen Näyttöikkunakohtainen kuvatasojen sammutus Näyttöikkunakohtaiset kuvatasoasetukset Mitoitus tulostustilassa Uusien tulostusvälilehtien luominen Vapaamuotoiset näyttöikkunat Viivatyyppien skaalaus Suunnitelman muokkaaminen näyttöikkunan kautta Pikakatsaus tulostustilan luomiseksi Tulostustyylit Tulostustyylin luonti Tulostustyylien hallinta Sarjatulostus Dwf-tiedoston käyttö Sheet Set Manager Kuinka Sheet Set Manager toimii Olemassa olevan tiedoston liittäminen Sheet Set Manageriin Piirustusarkkien järjestely Piirustusarkkikokoelman avaus Piirustusarkin lisäys olemassa olevaan kokoelmaan Piirustusluettelo Tiedon siirto Taulukon tuonti AutoCADiin Tekstin tuonti Vienti AutoCADistä leikepöydän avulla Kopionti piirustuksesta toiseen Internet-toiminnot Hyperlinkki toiseen dokumenttiin tai web-sivulle Publish to Web Sivu 4

5 Blokit ja attribuutit Blokkitoiminnot valintanauhassa Dynaaminen blokki Content Explorer Attribuutit Tiedon vienti Tietokenttä Harjoitus - Otsikkotaulu ja raamit Omat viivat ja kuviot Viivatyypit Täyttökuviot Asetukset Options-toiminto Mallipiirustukset Käynnistysmäärittelyt AutoCAD-tiedostot Sivu 5

6 Päällekkäisten alkioiden valinta Kun piirustuksessa on päällekkäisiä alkioita, ei hiirellä osoittamalla valinta aina kohdistukaan haluttuun alkioon. Apuna voi käyttää valinnan kierrätystä. Tilarivin Selection Cycling-toiminnolla voit helposti määrittää, mikä päällekkäin tai lähellä toisiaan olevista objekteista valitaan. Selection Cycling -toiminto on ollut AutoCADissä versiosta 2011 alkaen. Selection Cycling Päällekkäisten alkioiden kuvake tulee esiin, kun viet kohdistimen päällekkäisten objektien kohdalle. Kun napsautat hiirellä päällekkäisten objektien kohdalla, esiin tulee valintaa helpottava ikkuna. Isolate Voit piilottaa kaikki muut paitsi valitut alkiot valitsemalla hiiren oikean näppäimen valikosta Isolate > Isolate Objects. Valitsemalla Hide objects valitut alkiot piilotetaan. End object isolation palauttaa alkuperäisen tilanteen. Sivu 8

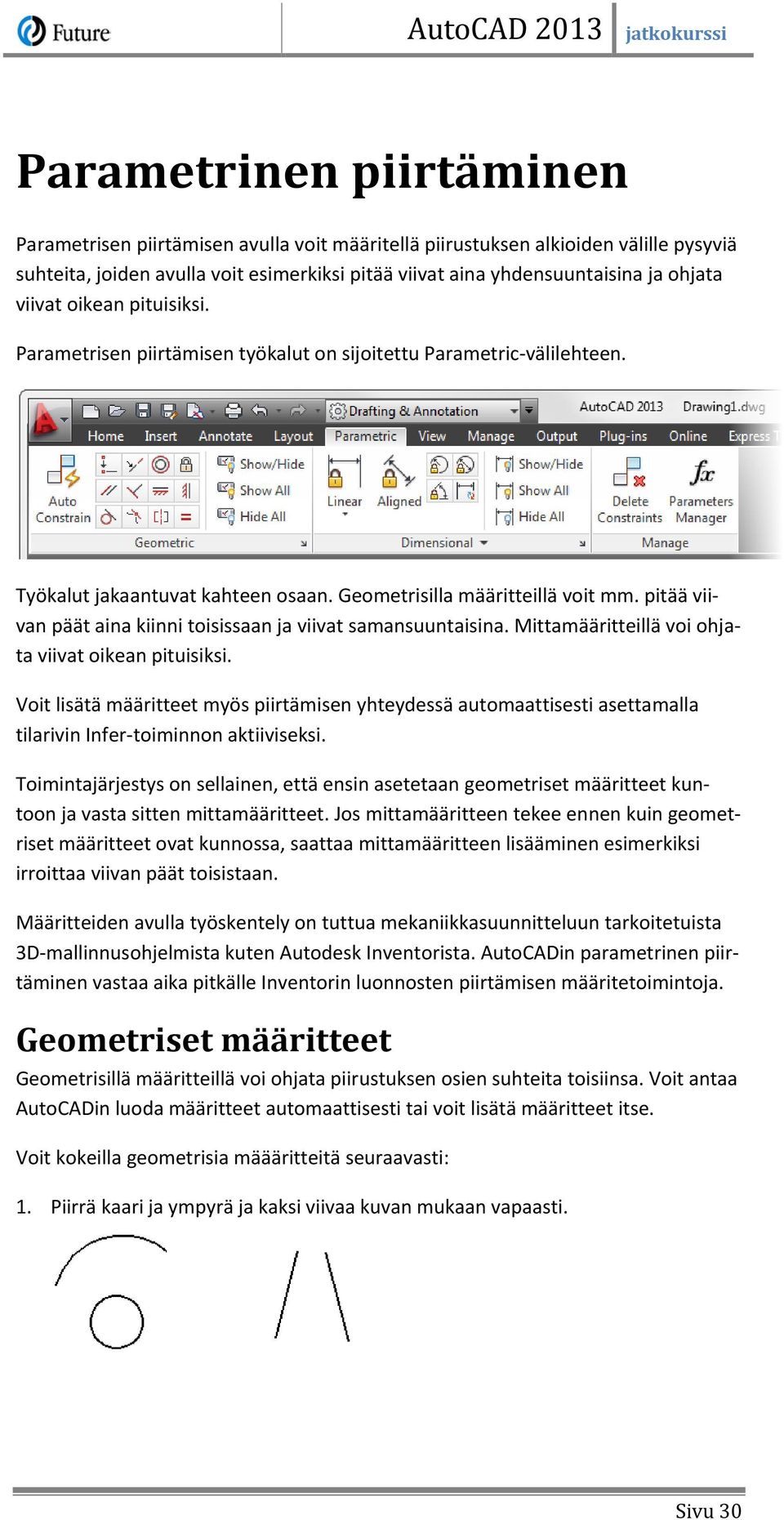

7 Parametrinen piirtäminen Parametrisen piirtämisen avulla voit määritellä piirustuksen alkioiden välille pysyviä suhteita, joiden avulla voit esimerkiksi pitää viivat aina yhdensuuntaisina ja ohjata viivat oikean pituisiksi. Parametrisen piirtämisen työkalut on sijoitettu Parametric-välilehteen. Työkalut jakaantuvat kahteen osaan. Geometrisilla määritteillä voit mm. pitää viivan päät aina kiinni toisissaan ja viivat samansuuntaisina. Mittamääritteillä voi ohjata viivat oikean pituisiksi. Voit lisätä määritteet myös piirtämisen yhteydessä automaattisesti asettamalla tilarivin Infer-toiminnon aktiiviseksi. Toimintajärjestys on sellainen, että ensin asetetaan geometriset määritteet kuntoon ja vasta sitten mittamääritteet. Jos mittamääritteen tekee ennen kuin geometriset määritteet ovat kunnossa, saattaa mittamääritteen lisääminen esimerkiksi irroittaa viivan päät toisistaan. Määritteiden avulla työskentely on tuttua mekaniikkasuunnitteluun tarkoitetuista 3D-mallinnusohjelmista kuten Autodesk Inventorista. AutoCADin parametrinen piirtäminen vastaa aika pitkälle Inventorin luonnosten piirtämisen määritetoimintoja. Geometriset määritteet Geometrisillä määritteillä voi ohjata piirustuksen osien suhteita toisiinsa. Voit antaa AutoCADin luoda määritteet automaattisesti tai voit lisätä määritteet itse. Voit kokeilla geometrisia määäritteitä seuraavasti: 1. Piirrä kaari ja ympyrä ja kaksi viivaa kuvan mukaan vapaasti. Sivu 30

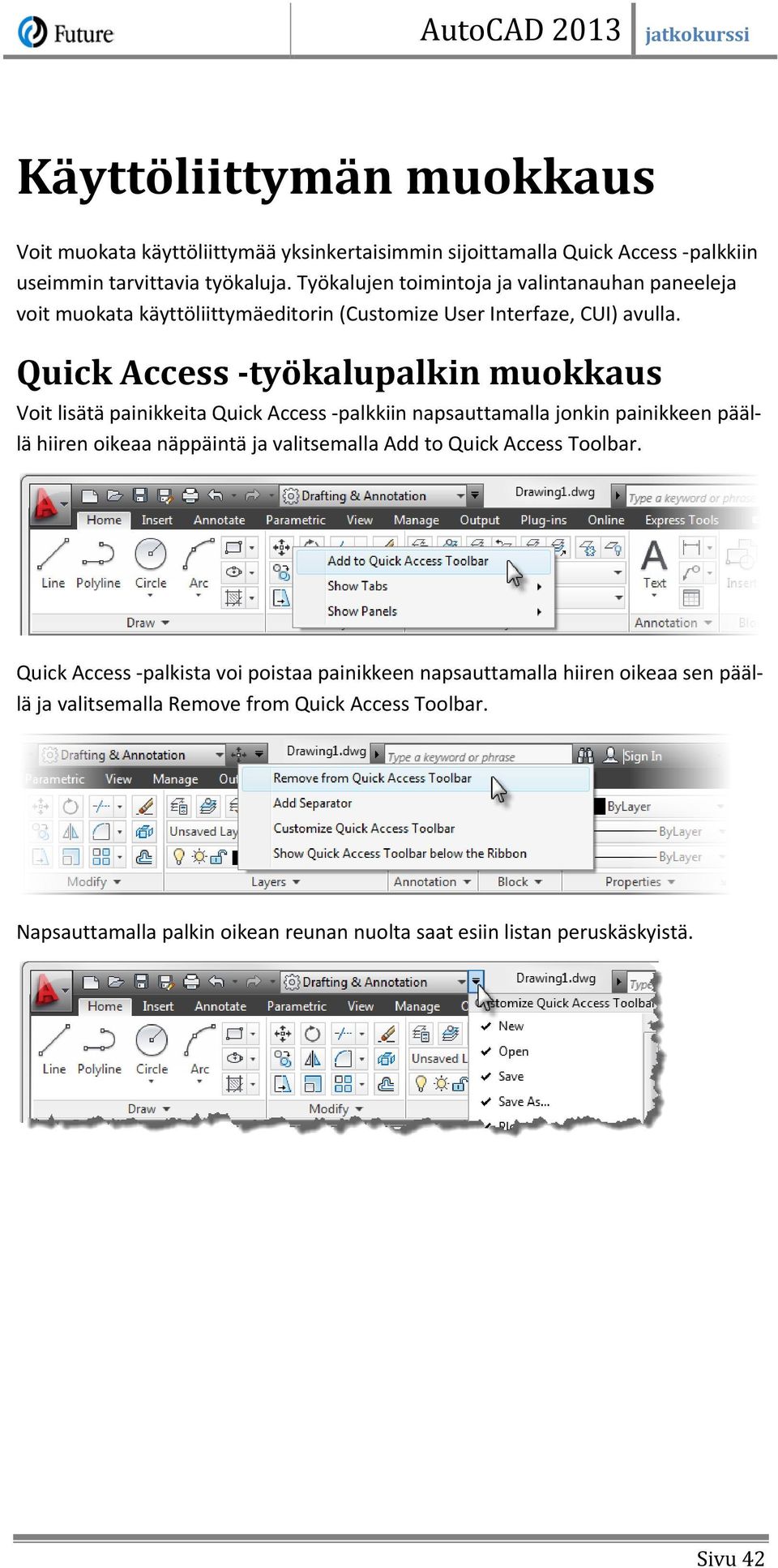

8 Käyttöliittymän muokkaus Voit muokata käyttöliittymää yksinkertaisimmin sijoittamalla Quick Access -palkkiin useimmin tarvittavia työkaluja. Työkalujen toimintoja ja valintanauhan paneeleja voit muokata käyttöliittymäeditorin (Customize User Interfaze, CUI) avulla. Quick Access -työkalupalkin muokkaus Voit lisätä painikkeita Quick Access -palkkiin napsauttamalla jonkin painikkeen päällä hiiren oikeaa näppäintä ja valitsemalla Add to Quick Access Toolbar. Quick Access -palkista voi poistaa painikkeen napsauttamalla hiiren oikeaa sen päällä ja valitsemalla Remove from Quick Access Toolbar. Napsauttamalla palkin oikean reunan nuolta saat esiin listan peruskäskyistä. Sivu 42

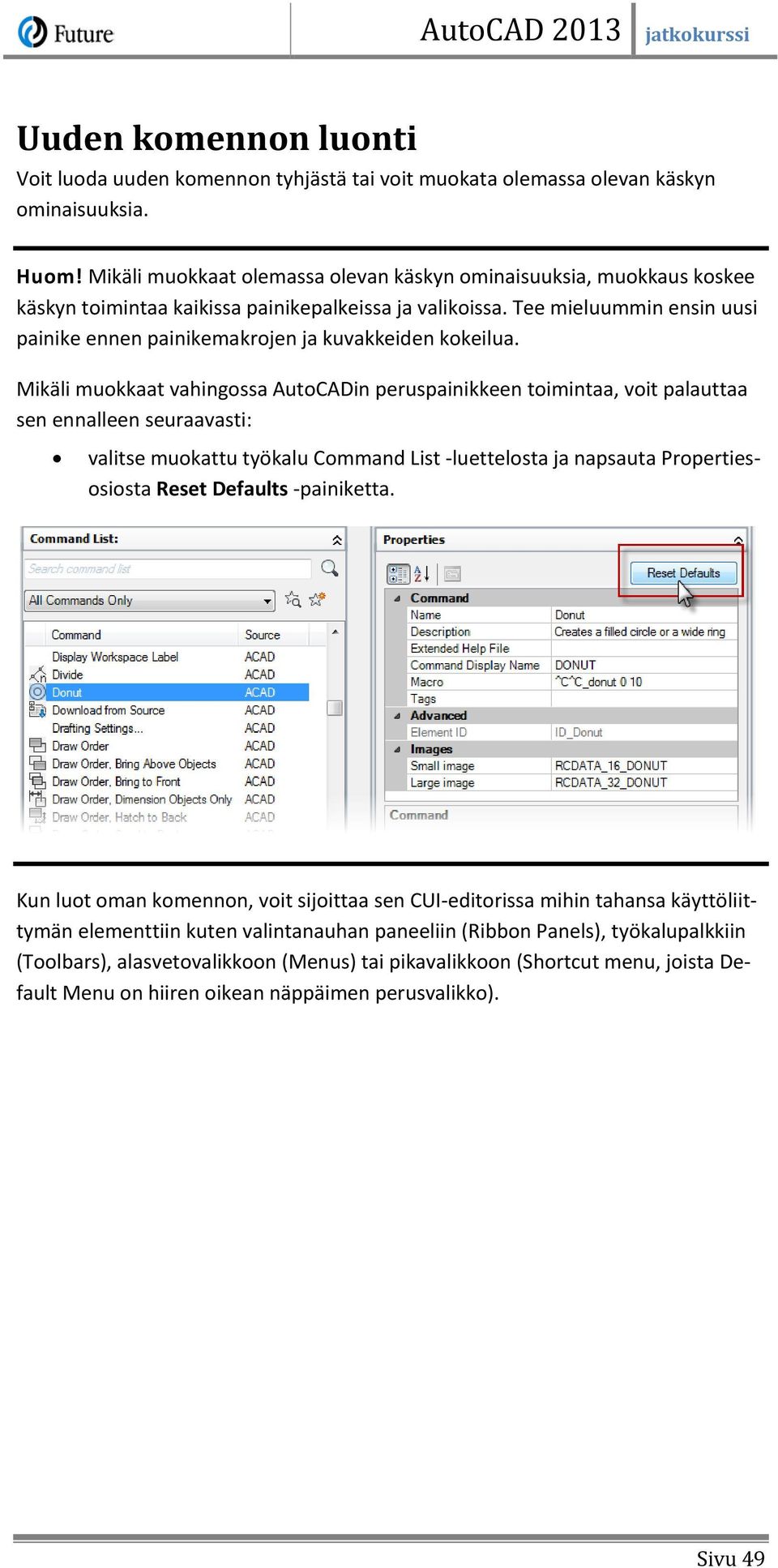

9 Uuden komennon luonti Voit luoda uuden komennon tyhjästä tai voit muokata olemassa olevan käskyn ominaisuuksia. Huom! Mikäli muokkaat olemassa olevan käskyn ominaisuuksia, muokkaus koskee käskyn toimintaa kaikissa painikepalkeissa ja valikoissa. Tee mieluummin ensin uusi painike ennen painikemakrojen ja kuvakkeiden kokeilua. Mikäli muokkaat vahingossa AutoCADin peruspainikkeen toimintaa, voit palauttaa sen ennalleen seuraavasti: valitse muokattu työkalu Command List -luettelosta ja napsauta Propertiesosiosta Reset Defaults -painiketta. Kun luot oman komennon, voit sijoittaa sen CUI-editorissa mihin tahansa käyttöliittymän elementtiin kuten valintanauhan paneeliin (Ribbon Panels), työkalupalkkiin (Toolbars), alasvetovalikkoon (Menus) tai pikavalikkoon (Shortcut menu, joista Default Menu on hiiren oikean näppäimen perusvalikko). Sivu 49

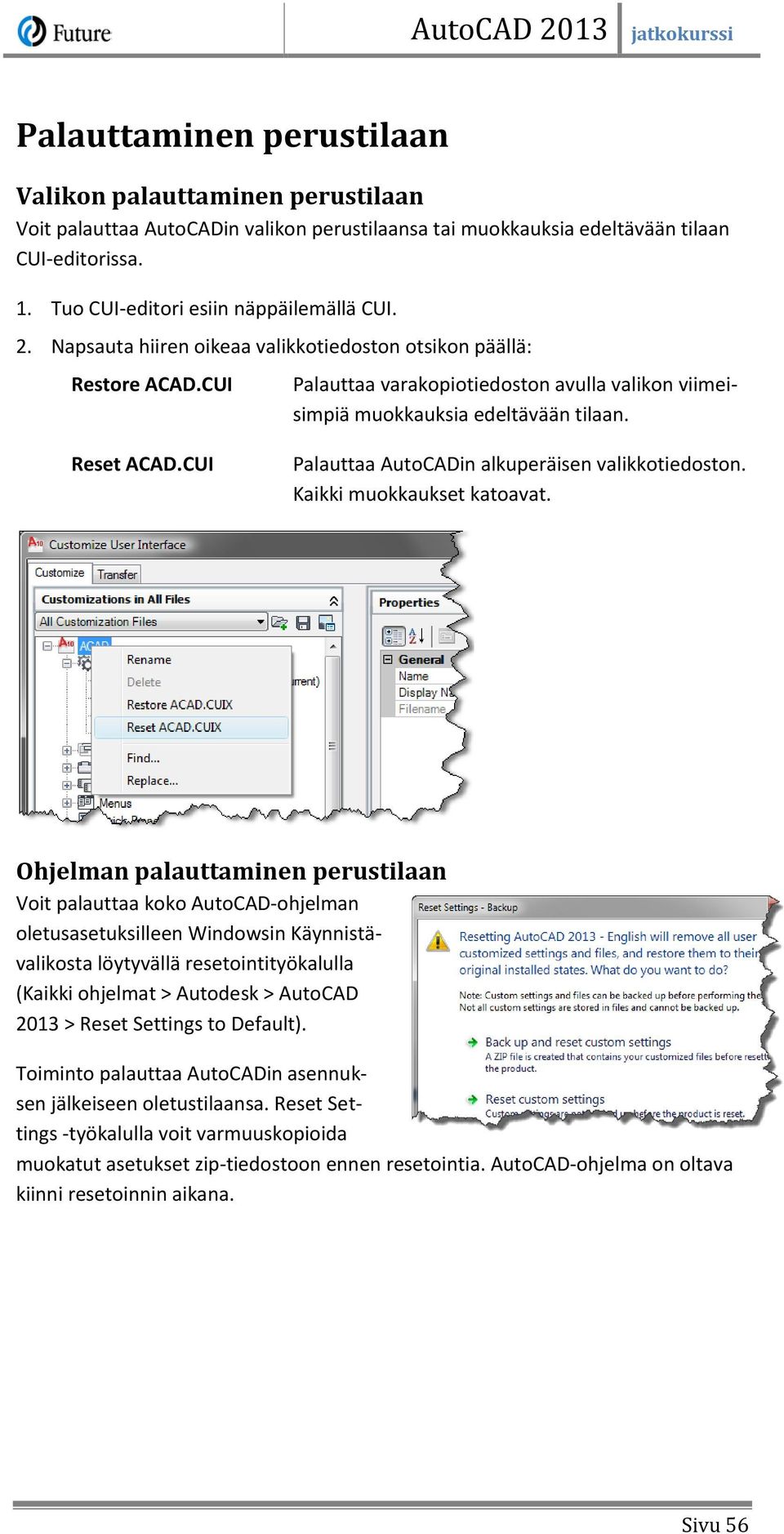

10 Palauttaminen perustilaan Valikon palauttaminen perustilaan Voit palauttaa AutoCADin valikon perustilaansa tai muokkauksia edeltävään tilaan CUI-editorissa. 1. Tuo CUI-editori esiin näppäilemällä CUI. 2. Napsauta hiiren oikeaa valikkotiedoston otsikon päällä: Restore ACAD.CUI Palauttaa varakopiotiedoston avulla valikon viimeisimpiä muokkauksia edeltävään tilaan. Reset ACAD.CUI Palauttaa AutoCADin alkuperäisen valikkotiedoston. Kaikki muokkaukset katoavat. Ohjelman palauttaminen perustilaan Voit palauttaa koko AutoCAD-ohjelman oletusasetuksilleen Windowsin Käynnistävalikosta löytyvällä resetointityökalulla (Kaikki ohjelmat > Autodesk > AutoCAD 2013 > Reset Settings to Default). Toiminto palauttaa AutoCADin asennuksen jälkeiseen oletustilaansa. Reset Settings -työkalulla voit varmuuskopioida muokatut asetukset zip-tiedostoon ennen resetointia. AutoCAD-ohjelma on oltava kiinni resetoinnin aikana. Sivu 56

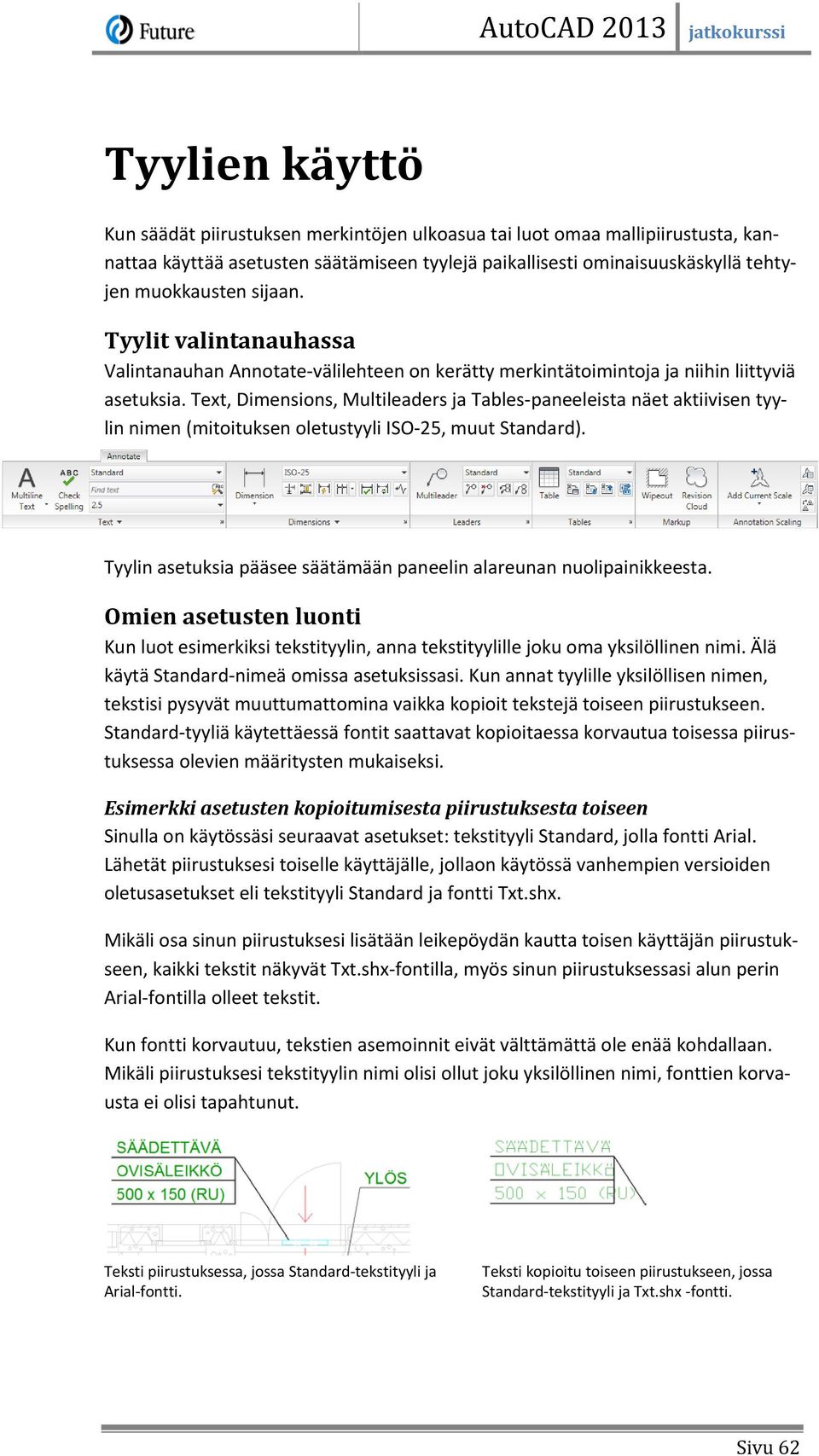

11 Tyylien käyttö Kun säädät piirustuksen merkintöjen ulkoasua tai luot omaa mallipiirustusta, kannattaa käyttää asetusten säätämiseen tyylejä paikallisesti ominaisuuskäskyllä tehtyjen muokkausten sijaan. Tyylit valintanauhassa Valintanauhan Annotate-välilehteen on kerätty merkintätoimintoja ja niihin liittyviä asetuksia. Text, Dimensions, Multileaders ja Tables-paneeleista näet aktiivisen tyylin nimen (mitoituksen oletustyyli ISO-25, muut Standard). Tyylin asetuksia pääsee säätämään paneelin alareunan nuolipainikkeesta. Omien asetusten luonti Kun luot esimerkiksi tekstityylin, anna tekstityylille joku oma yksilöllinen nimi. Älä käytä Standard-nimeä omissa asetuksissasi. Kun annat tyylille yksilöllisen nimen, tekstisi pysyvät muuttumattomina vaikka kopioit tekstejä toiseen piirustukseen. Standard-tyyliä käytettäessä fontit saattavat kopioitaessa korvautua toisessa piirustuksessa olevien määritysten mukaiseksi. Esimerkki asetusten kopioitumisesta piirustuksesta toiseen Sinulla on käytössäsi seuraavat asetukset: tekstityyli Standard, jolla fontti Arial. Lähetät piirustuksesi toiselle käyttäjälle, jollaon käytössä vanhempien versioiden oletusasetukset eli tekstityyli Standard ja fontti Txt.shx. Mikäli osa sinun piirustuksesi lisätään leikepöydän kautta toisen käyttäjän piirustukseen, kaikki tekstit näkyvät Txt.shx-fontilla, myös sinun piirustuksessasi alun perin Arial-fontilla olleet tekstit. Kun fontti korvautuu, tekstien asemoinnit eivät välttämättä ole enää kohdallaan. Mikäli piirustuksesi tekstityylin nimi olisi ollut joku yksilöllinen nimi, fonttien korvausta ei olisi tapahtunut. Teksti piirustuksessa, jossa Standard-tekstityyli ja Arial-fontti. Teksti kopioitu toiseen piirustukseen, jossa Standard-tekstityyli ja Txt.shx -fontti. Sivu 62

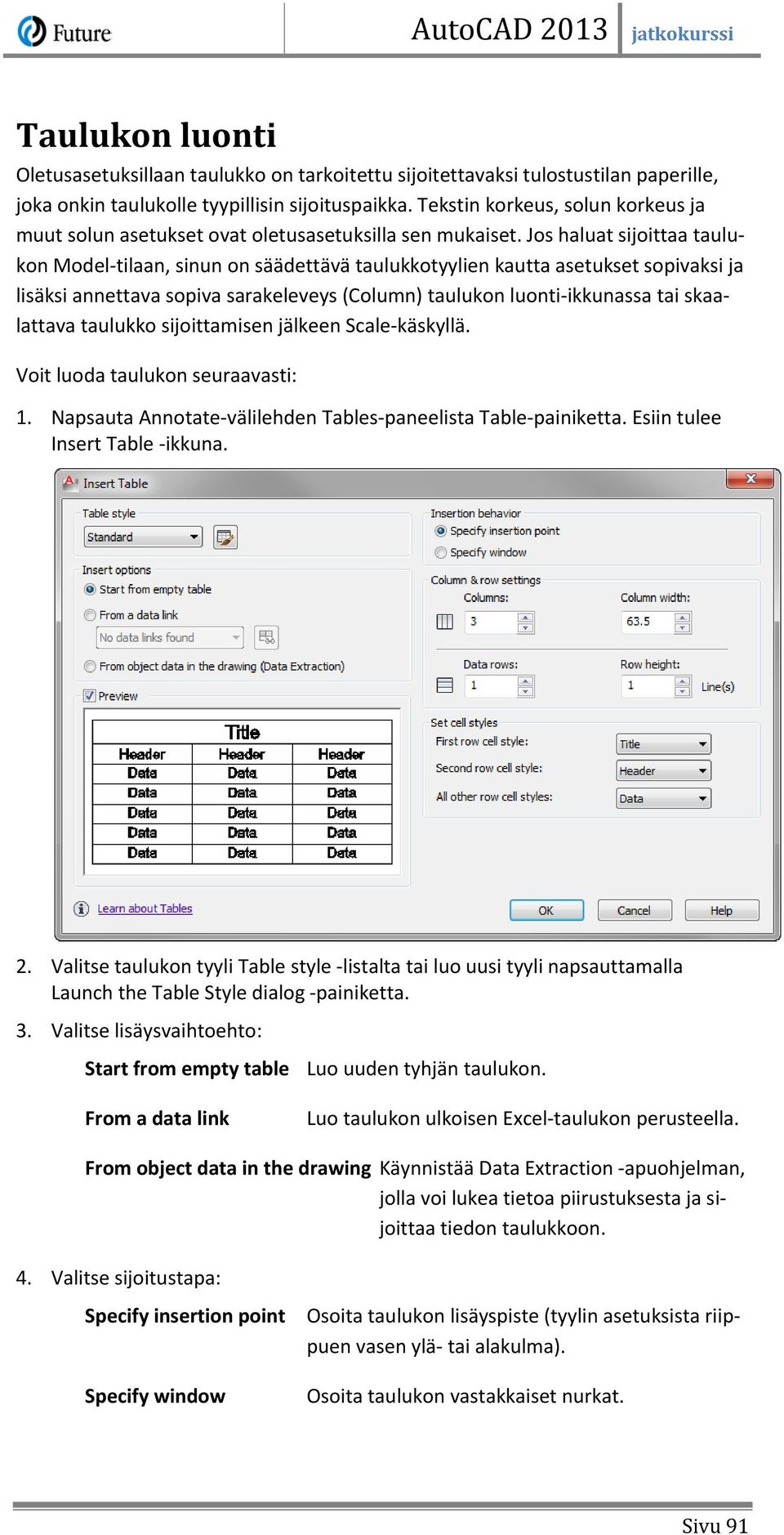

12 Taulukon luonti Oletusasetuksillaan taulukko on tarkoitettu sijoitettavaksi tulostustilan paperille, joka onkin taulukolle tyypillisin sijoituspaikka. Tekstin korkeus, solun korkeus ja muut solun asetukset ovat oletusasetuksilla sen mukaiset. Jos haluat sijoittaa taulukon Model-tilaan, sinun on säädettävä taulukkotyylien kautta asetukset sopivaksi ja lisäksi annettava sopiva sarakeleveys (Column) taulukon luonti-ikkunassa tai skaalattava taulukko sijoittamisen jälkeen Scale-käskyllä. Voit luoda taulukon seuraavasti: 1. Napsauta Annotate-välilehden Tables-paneelista Table-painiketta. Esiin tulee Insert Table -ikkuna. 2. Valitse taulukon tyyli Table style -listalta tai luo uusi tyyli napsauttamalla Launch the Table Style dialog -painiketta. 3. Valitse lisäysvaihtoehto: Start from empty table Luo uuden tyhjän taulukon. From a data link Luo taulukon ulkoisen Excel-taulukon perusteella. From object data in the drawing Käynnistää Data Extraction -apuohjelman, jolla voi lukea tietoa piirustuksesta ja sijoittaa tiedon taulukkoon. 4. Valitse sijoitustapa: Specify insertion point Specify window Osoita taulukon lisäyspiste (tyylin asetuksista riippuen vasen ylä- tai alakulma). Osoita taulukon vastakkaiset nurkat. Sivu 91

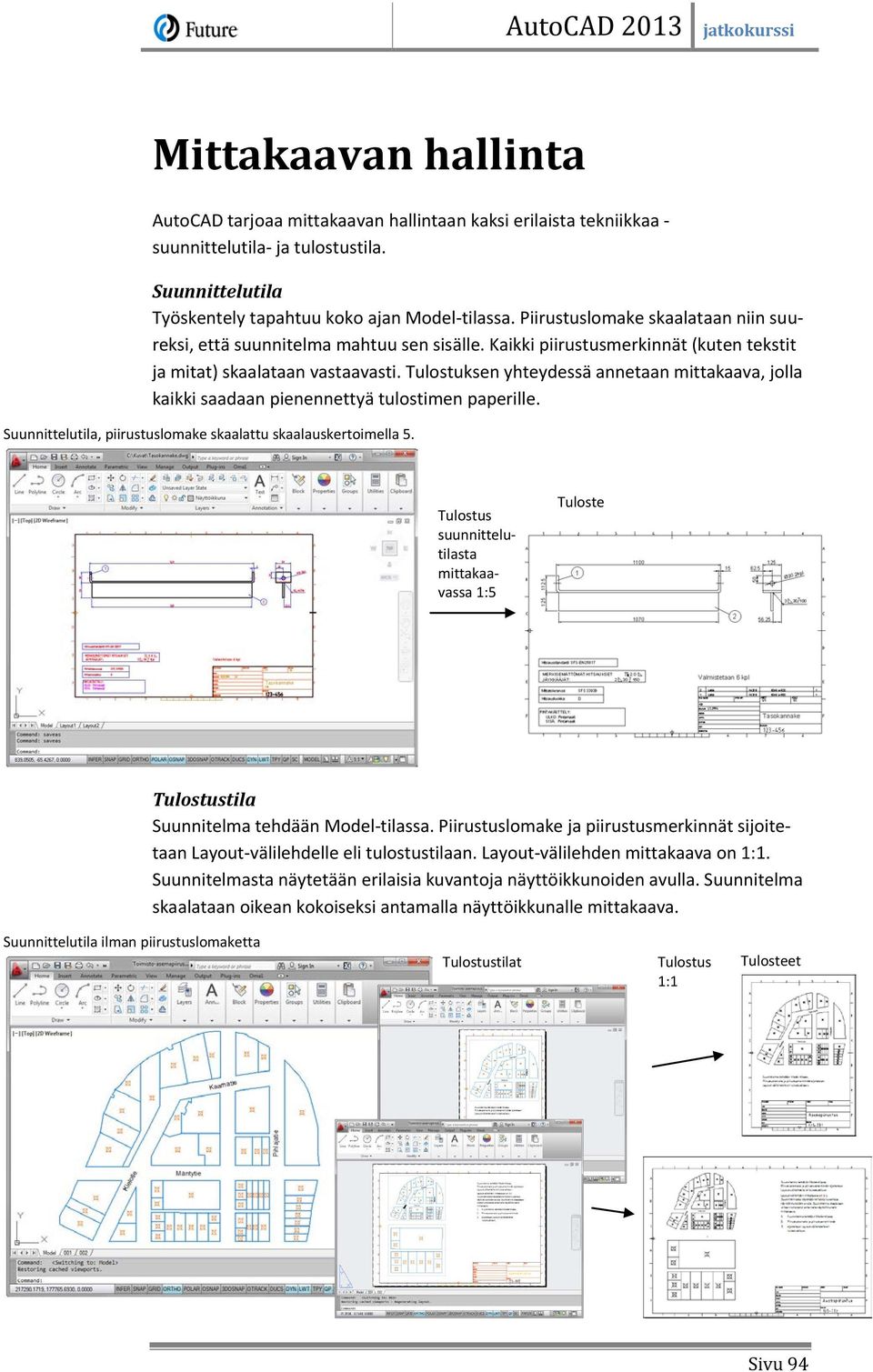

13 Mittakaavan hallinta AutoCAD tarjoaa mittakaavan hallintaan kaksi erilaista tekniikkaa - suunnittelutila- ja tulostustila. Suunnittelutila Työskentely tapahtuu koko ajan Model-tilassa. Piirustuslomake skaalataan niin suureksi, että suunnitelma mahtuu sen sisälle. Kaikki piirustusmerkinnät (kuten tekstit ja mitat) skaalataan vastaavasti. Tulostuksen yhteydessä annetaan mittakaava, jolla kaikki saadaan pienennettyä tulostimen paperille. Suunnittelutila, piirustuslomake skaalattu skaalauskertoimella 5. Tulostus suunnittelutilasta mittakaavassa 1:5 Tuloste Tulostustila Suunnitelma tehdään Model-tilassa. Piirustuslomake ja piirustusmerkinnät sijoitetaan Layout-välilehdelle eli tulostustilaan. Layout-välilehden mittakaava on 1:1. Suunnitelmasta näytetään erilaisia kuvantoja näyttöikkunoiden avulla. Suunnitelma skaalataan oikean kokoiseksi antamalla näyttöikkunalle mittakaava. Suunnittelutila ilman piirustuslomaketta Tulostustilat Tulostus 1:1 Tulosteet Sivu 94

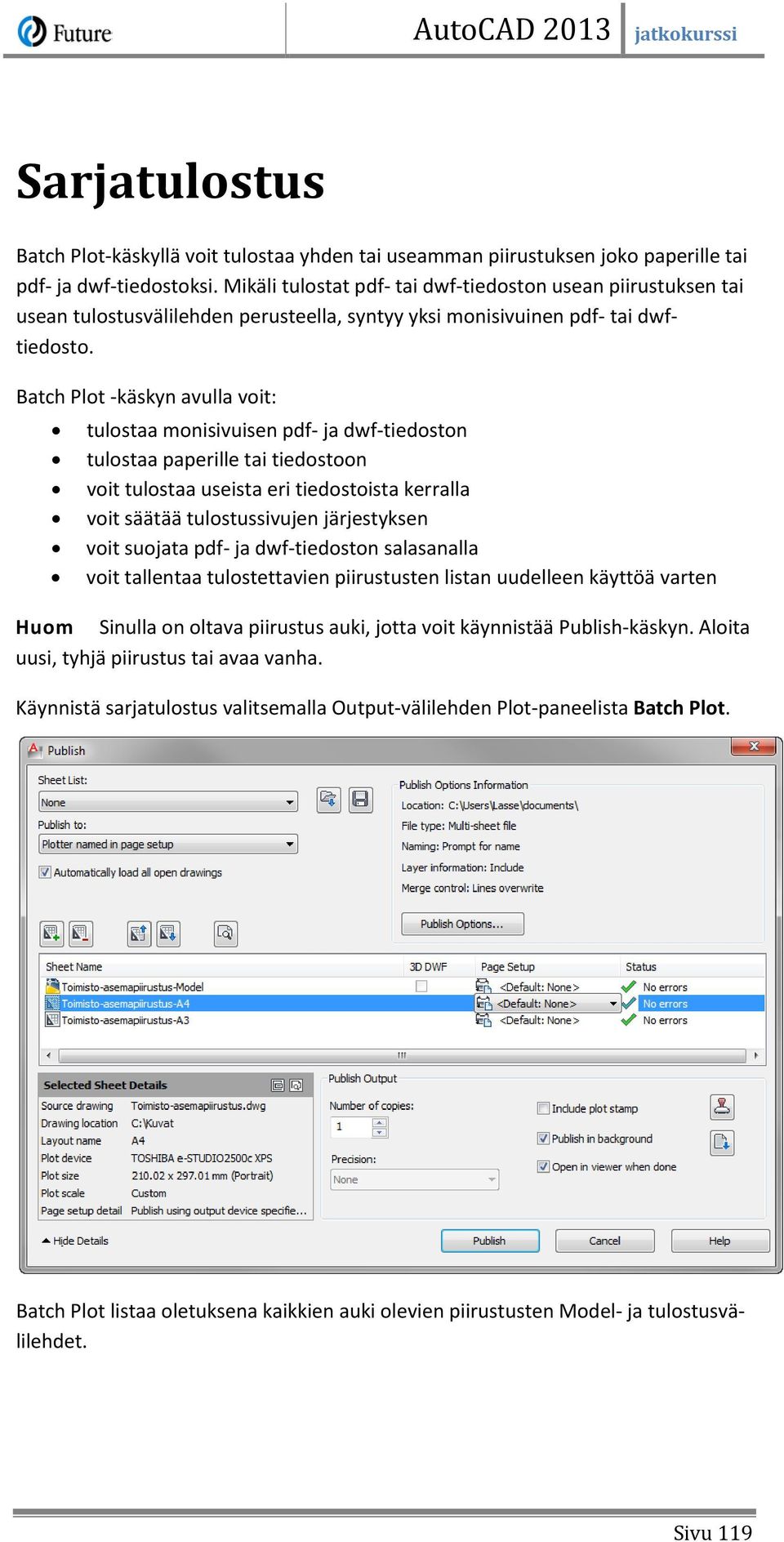

14 Sarjatulostus Batch Plot-käskyllä voit tulostaa yhden tai useamman piirustuksen joko paperille tai pdf- ja dwf-tiedostoksi. Mikäli tulostat pdf- tai dwf-tiedoston usean piirustuksen tai usean tulostusvälilehden perusteella, syntyy yksi monisivuinen pdf- tai dwftiedosto. Batch Plot -käskyn avulla voit: tulostaa monisivuisen pdf- ja dwf-tiedoston tulostaa paperille tai tiedostoon voit tulostaa useista eri tiedostoista kerralla voit säätää tulostussivujen järjestyksen voit suojata pdf- ja dwf-tiedoston salasanalla voit tallentaa tulostettavien piirustusten listan uudelleen käyttöä varten Huom Sinulla on oltava piirustus auki, jotta voit käynnistää Publish-käskyn. Aloita uusi, tyhjä piirustus tai avaa vanha. Käynnistä sarjatulostus valitsemalla Output-välilehden Plot-paneelista Batch Plot. Batch Plot listaa oletuksena kaikkien auki olevien piirustusten Model- ja tulostusvälilehdet. Sivu 119

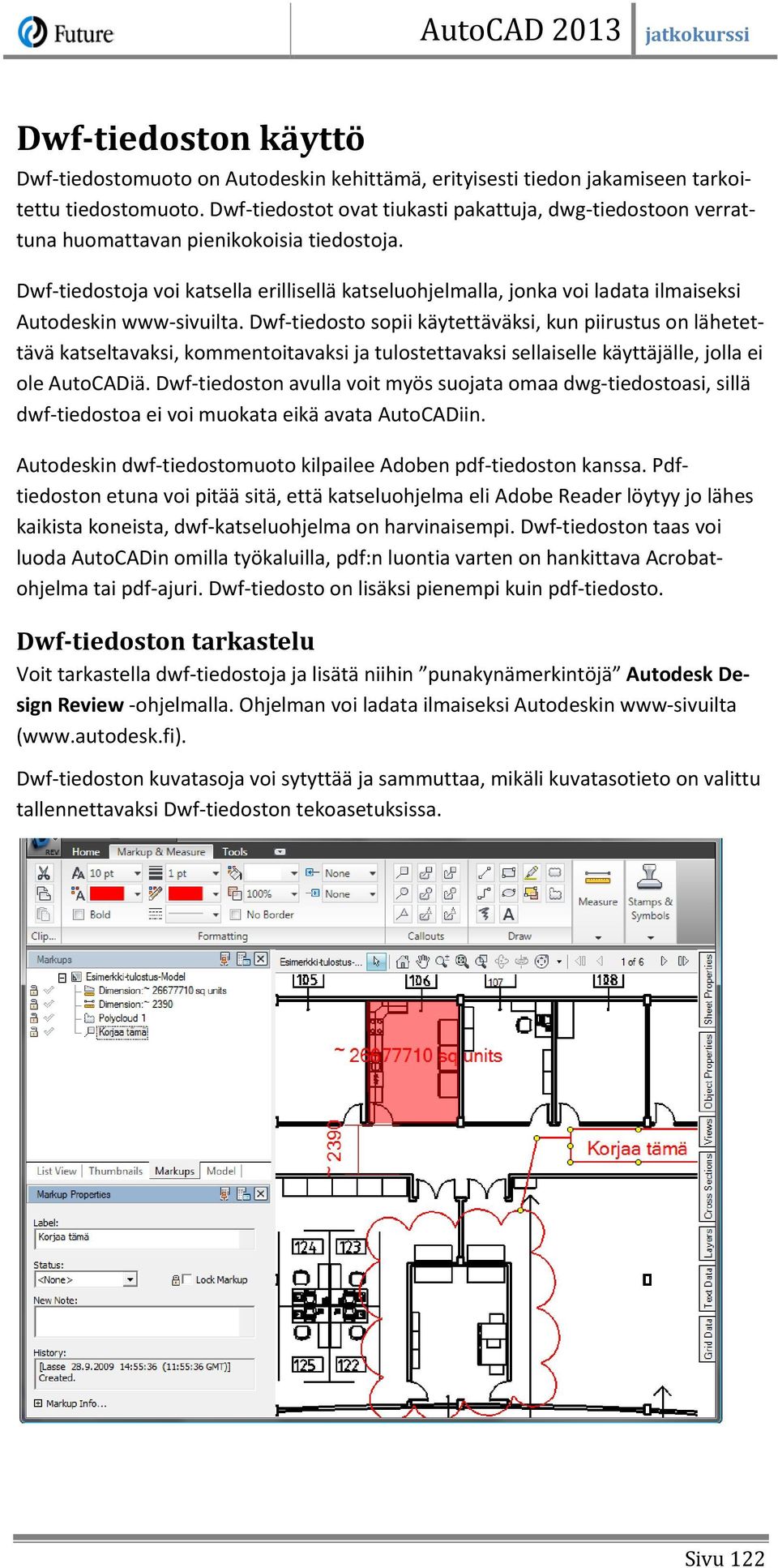

15 Dwf-tiedoston käyttö Dwf-tiedostomuoto on Autodeskin kehittämä, erityisesti tiedon jakamiseen tarkoitettu tiedostomuoto. Dwf-tiedostot ovat tiukasti pakattuja, dwg-tiedostoon verrattuna huomattavan pienikokoisia tiedostoja. Dwf-tiedostoja voi katsella erillisellä katseluohjelmalla, jonka voi ladata ilmaiseksi Autodeskin www-sivuilta. Dwf-tiedosto sopii käytettäväksi, kun piirustus on lähetettävä katseltavaksi, kommentoitavaksi ja tulostettavaksi sellaiselle käyttäjälle, jolla ei ole AutoCADiä. Dwf-tiedoston avulla voit myös suojata omaa dwg-tiedostoasi, sillä dwf-tiedostoa ei voi muokata eikä avata AutoCADiin. Autodeskin dwf-tiedostomuoto kilpailee Adoben pdf-tiedoston kanssa. Pdftiedoston etuna voi pitää sitä, että katseluohjelma eli Adobe Reader löytyy jo lähes kaikista koneista, dwf-katseluohjelma on harvinaisempi. Dwf-tiedoston taas voi luoda AutoCADin omilla työkaluilla, pdf:n luontia varten on hankittava Acrobatohjelma tai pdf-ajuri. Dwf-tiedosto on lisäksi pienempi kuin pdf-tiedosto. Dwf-tiedoston tarkastelu Voit tarkastella dwf-tiedostoja ja lisätä niihin punakynämerkintöjä Autodesk Design Review -ohjelmalla. Ohjelman voi ladata ilmaiseksi Autodeskin www-sivuilta ( Dwf-tiedoston kuvatasoja voi sytyttää ja sammuttaa, mikäli kuvatasotieto on valittu tallennettavaksi Dwf-tiedoston tekoasetuksissa. Sivu 122

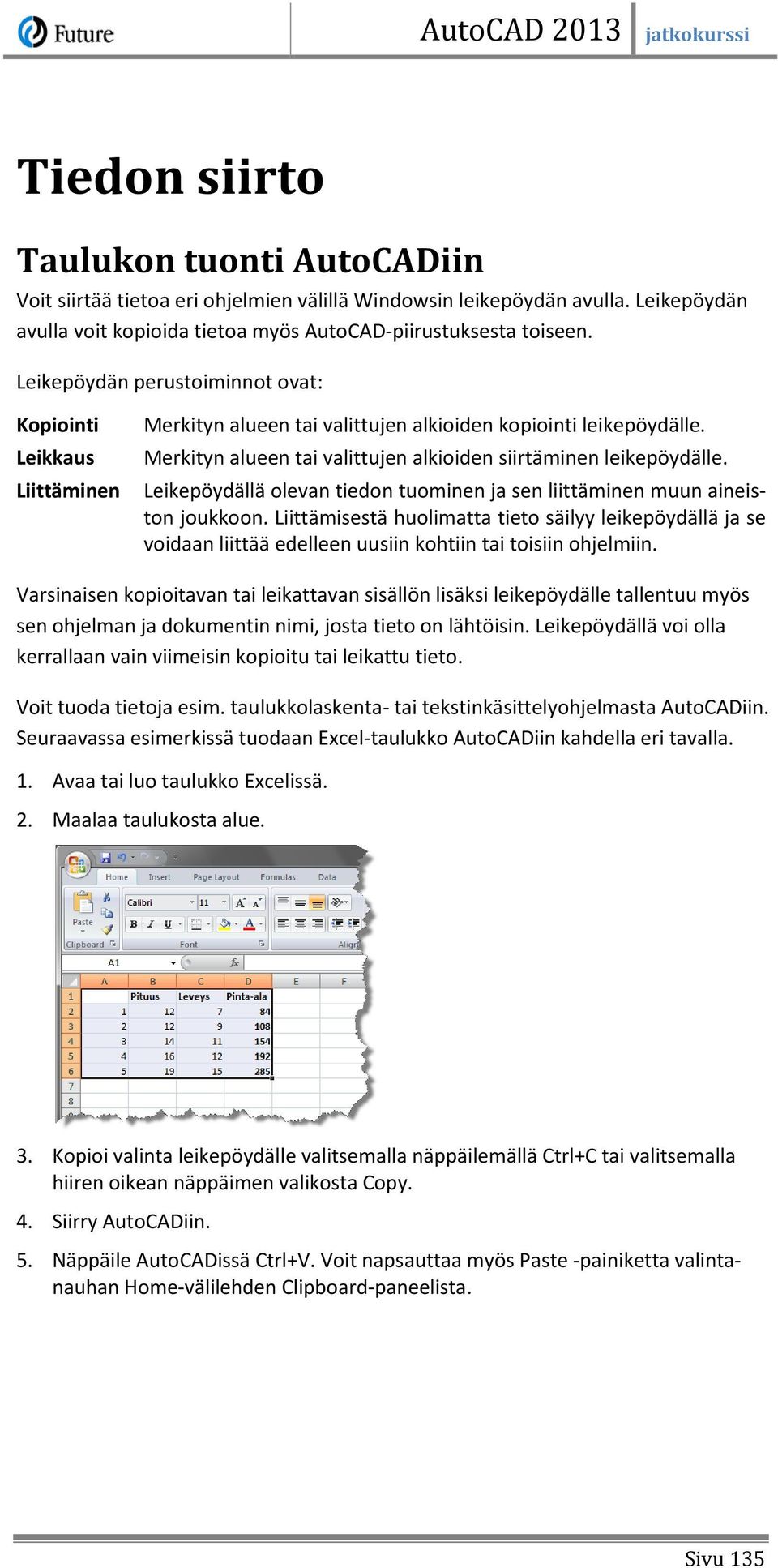

16 Tiedon siirto Taulukon tuonti AutoCADiin Voit siirtää tietoa eri ohjelmien välillä Windowsin leikepöydän avulla. Leikepöydän avulla voit kopioida tietoa myös AutoCAD-piirustuksesta toiseen. Leikepöydän perustoiminnot ovat: Kopiointi Leikkaus Liittäminen Merkityn alueen tai valittujen alkioiden kopiointi leikepöydälle. Merkityn alueen tai valittujen alkioiden siirtäminen leikepöydälle. Leikepöydällä olevan tiedon tuominen ja sen liittäminen muun aineiston joukkoon. Liittämisestä huolimatta tieto säilyy leikepöydällä ja se voidaan liittää edelleen uusiin kohtiin tai toisiin ohjelmiin. Varsinaisen kopioitavan tai leikattavan sisällön lisäksi leikepöydälle tallentuu myös sen ohjelman ja dokumentin nimi, josta tieto on lähtöisin. Leikepöydällä voi olla kerrallaan vain viimeisin kopioitu tai leikattu tieto. Voit tuoda tietoja esim. taulukkolaskenta- tai tekstinkäsittelyohjelmasta AutoCADiin. Seuraavassa esimerkissä tuodaan Excel-taulukko AutoCADiin kahdella eri tavalla. 1. Avaa tai luo taulukko Excelissä. 2. Maalaa taulukosta alue. 3. Kopioi valinta leikepöydälle valitsemalla näppäilemällä Ctrl+C tai valitsemalla hiiren oikean näppäimen valikosta Copy. 4. Siirry AutoCADiin. 5. Näppäile AutoCADissä Ctrl+V. Voit napsauttaa myös Paste -painiketta valintanauhan Home-välilehden Clipboard-paneelista. Sivu 135

17 Blokit ja attribuutit Blokkeja käsitellään sekä AutoCAD-perusteet että jatkokurssimateriaalissa. Auto- CAD-perusteet materiaalissa kerrotaan blokkien perustoiminnot kuten luonti, lisääminen piirustukseen ja muokkaus. Blokkien hakutoiminnoista käydään läpi Design Center ja Content Explorerin peruskäyttö sekä blokkien käyttäminen työkalupaletin avulla. Tässä jatkokurssimateriaalissa perehdytään dynaamisten blokkien luontiin, kerrotaan tarkemmin Content Explorerin käytöstä ja säätämisestä sekä blokkien attribuuteista. Lisäksi kerrotaan, kuinka tietoa voi viedä yhdestä tai useammasta piirustuksesta taulukkoon. Vietävä tieto voi olla vaikkapa blokkien lukumäärä tai blokkien attribuuttien sisältö. Blokkitoiminnot valintanauhassa Insert-välilehti > Block- ja Block Definition -paneelit Blokkien perustoiminnot: Insert - lisäys Create Block - luonti Block Editor - muokkaus Attribuuttien käsittely: Edit Attribute - attribuuttien muokkaus Define Attributes - attribuuttien määritys Manage Attributes - attribuuttien hallinta Synchonize (Block Definition -paneelin lisävalikossa)- attribuuttien päivitys Insert-välilehti > Linking & Extraction -paneeli Tiedon vienti: Extract data attribuuttitiedon (ja muun piirustusinformaation) vienti View-välilehti >Palettes-paneeli Blokkien hallinta: Tool Palettes Design Center Käyttämättömien blokkien poistaminen piirustuksesta: > Drawing Utilities > Purge Sivu 148

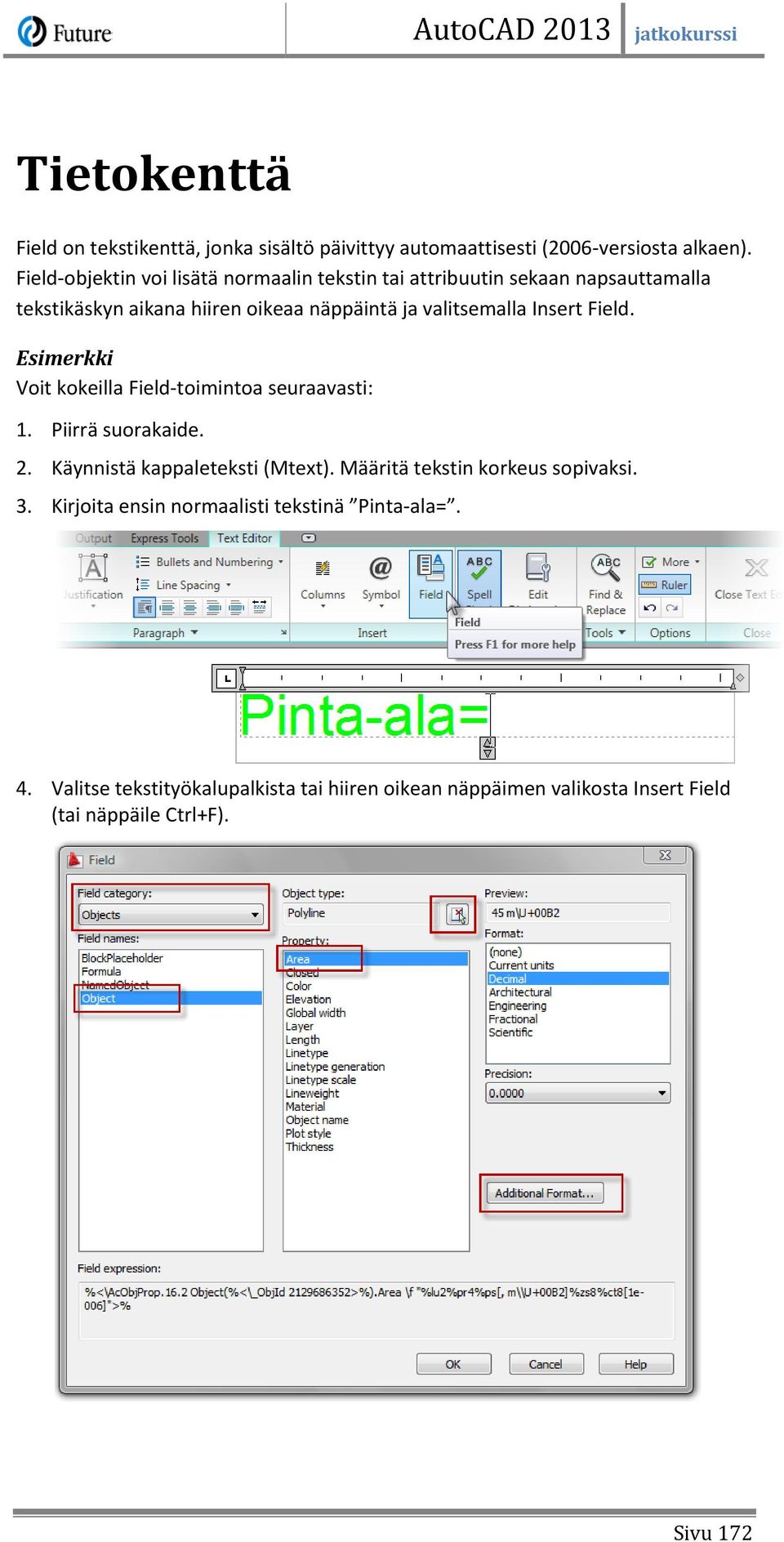

18 Tietokenttä Field on tekstikenttä, jonka sisältö päivittyy automaattisesti (2006-versiosta alkaen). Field-objektin voi lisätä normaalin tekstin tai attribuutin sekaan napsauttamalla tekstikäskyn aikana hiiren oikeaa näppäintä ja valitsemalla Insert Field. Esimerkki Voit kokeilla Field-toimintoa seuraavasti: 1. Piirrä suorakaide. 2. Käynnistä kappaleteksti (Mtext). Määritä tekstin korkeus sopivaksi. 3. Kirjoita ensin normaalisti tekstinä Pinta-ala=. 4. Valitse tekstityökalupalkista tai hiiren oikean näppäimen valikosta Insert Field (tai näppäile Ctrl+F). Sivu 172
