1 opetusmateriaali

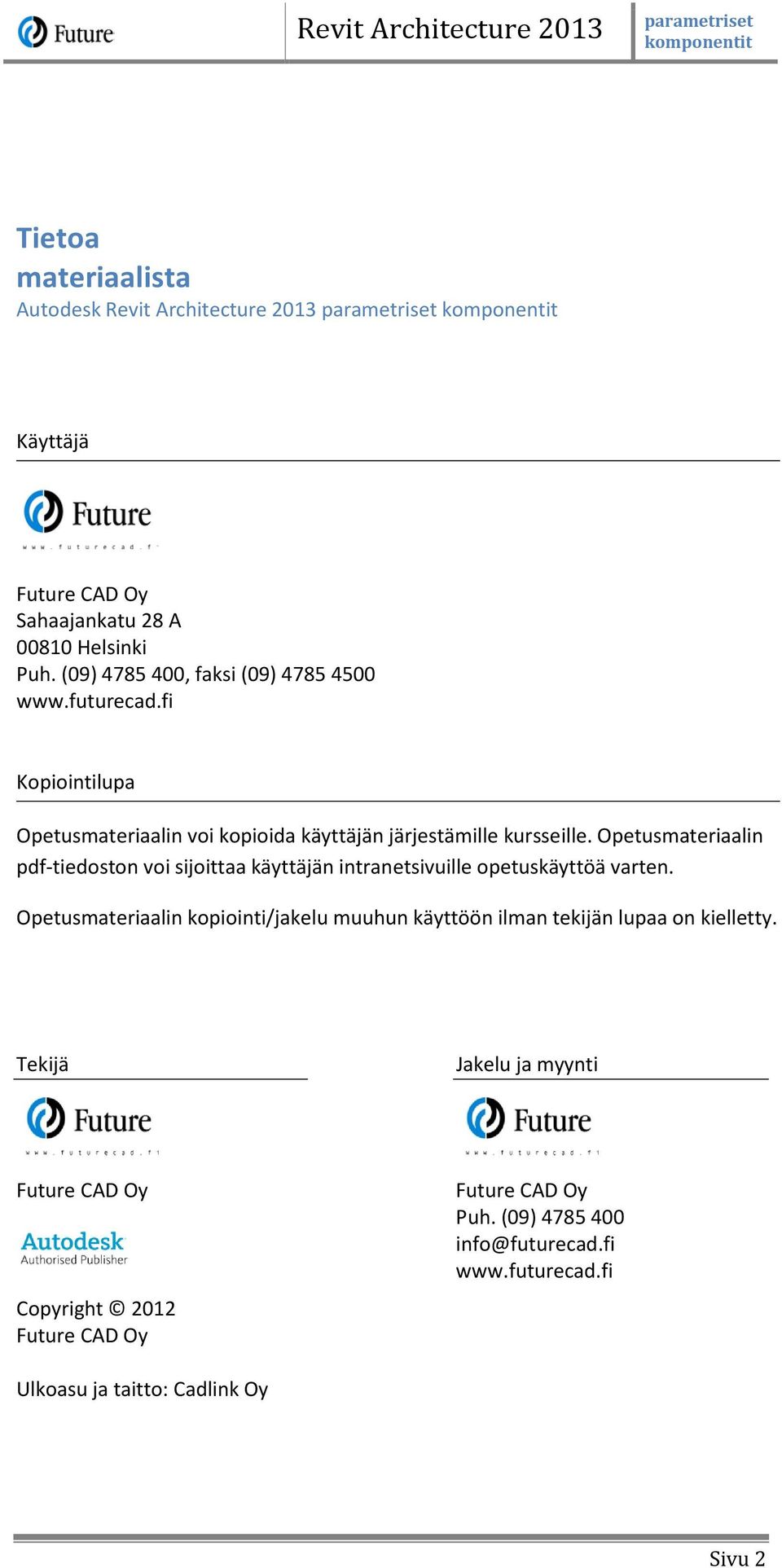

2 Tietoa materiaalista Autodesk Revit Architecture 2013 Käyttäjä Käyttäjä Future CAD Oy Sahaajankatu 28 A Future Helsinki CAD Oy Puh. Sahaajankatu (09) , A faksi (09) Helsinki Puh. (09) , faksi (09) Kopiointilupa Kopiointilupa Opetusmateriaalin voi kopioida käyttäjän järjestämille kursseille. Opetusmateriaalin pdf-tiedoston voi sijoittaa käyttäjän intranetsivuille opetuskäyttöä varten. Opetusmateriaalin voi kopioida käyttäjän järjestämille kursseille. Opetusmateriaalin Opetusmateriaalin pdf-tiedoston voi sijoittaa kopiointi/jakelu käyttäjän muuhun intranetsivuille käyttöön opetuskäyttöä ilman tekijän varten. lupaa on kielletty. Opetusmateriaalin kopiointi/jakelu muuhun käyttöön ilman tekijän lupaa on kielletty. Tekijä Jakelu ja myynti Future CAD Oy Copyright 2012 Future CAD Oy Future CAD Oy Puh. (09) info@futurecad.fi Ulkoasu ja taitto: Cadlink Oy Sivu 2

3 Sisällys Johdanto... 5 Yleistä...5 Terminologiaa...5 Yleistä parametrisista komponenteista... 6 Objektityypit...6 Objektin luonnin pääkohdat Family Editor Editorin käyttöliittymä Home-välilehti Editorin avaaminen Harjoitukset Profiiliobjekti: Jalkalista 12x Objektipohjan valinta Aputasojen lisääminen Aputasojen mitoitus Profiilin piirtäminen Tyypin luonti Objektin lataaminen ja käyttö projektissa Parametrinen profiiliobjekti: Peitelista Aloitustoimet Profiiliviivojen muokkaus Parametrien lisäys Tyyppien luonti objektiin Projektikohtainen objekti (Model In-Place): peitelistoitus Työskentelytason valinta Mallinnustavan valinta ja mallintaminen Profiilin sijainnin muuttaminen Materiaaliparametrin lisääminen Materiaalin valinta Isäntäobjektiin kiinnittyvä (Host Based) profiili: vesikaton päätylista Profiilin piirtäminen Lataaminen ja käyttö projektissa Sivu 3

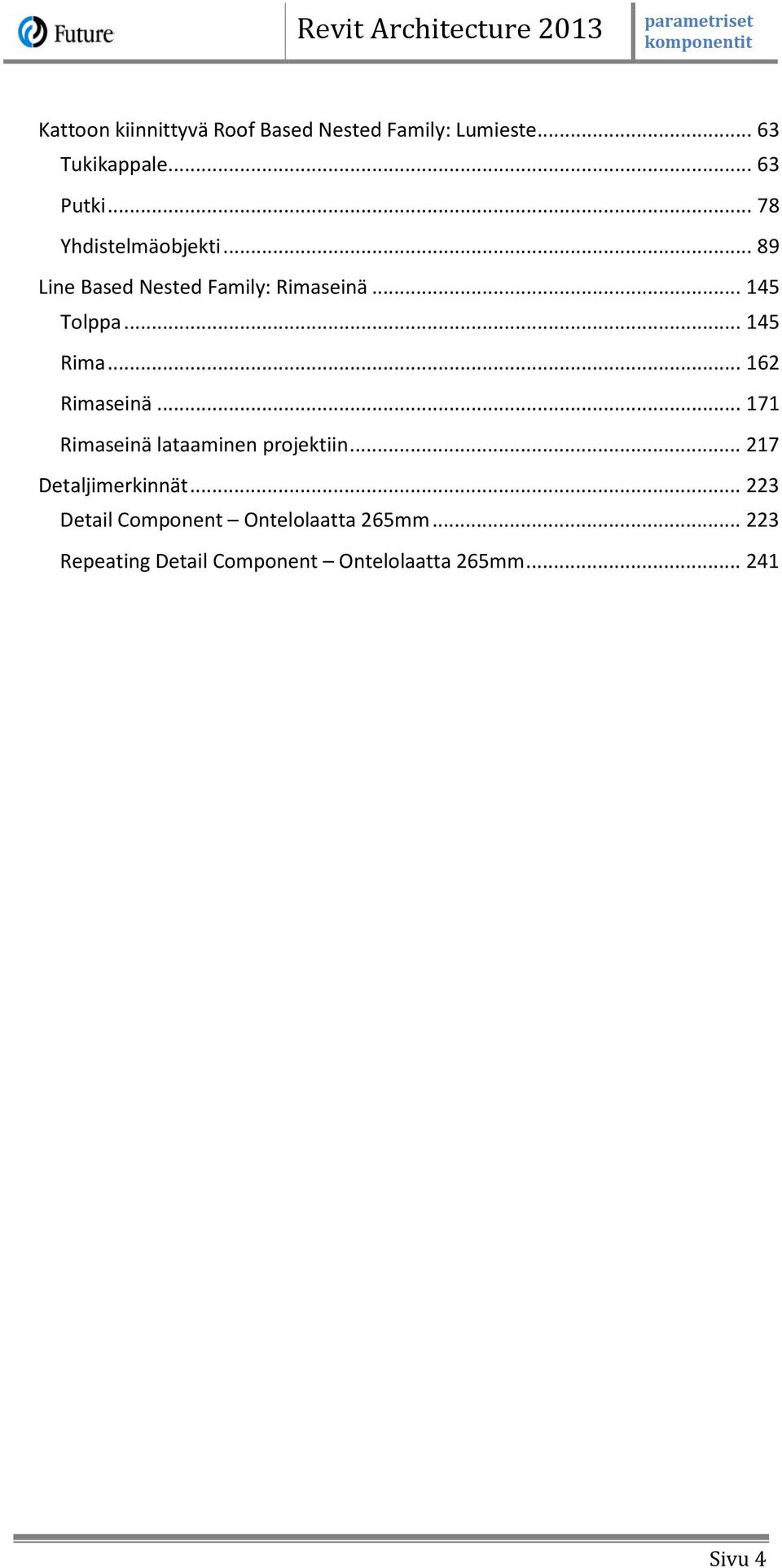

4 Kattoon kiinnittyvä Roof Based Nested Family: Lumieste Tukikappale Putki Yhdistelmäobjekti Line Based Nested Family: Rimaseinä Tolppa Rima Rimaseinä Rimaseinä lataaminen projektiin Detaljimerkinnät Detail Component Ontelolaatta 265mm Repeating Detail Component Ontelolaatta 265mm Sivu 4

5 Johdanto Tässä Revit Architecture -opetusmateriaalissa käsitellään parametristen komponenttien eli objektien luonti Revit Architecture - ohjelmistolla. Parametristen komponenttien luominen edellyttää Revit Architecture -ohjelman perustoimintojen hallintaa. Materiaali täydentää Revit Architecture perusteet -opetusmateriaalia, joka koostuu kahdesta osasta: Revit Architecture perusteet ja Revit Architecture käyttöliittymä ja perusasetukset. Perusteet-materiaalissa käsitellään ohjelman tärkeimmät toiminnot harjoituksen avulla ja sen yhteydessä käydään läpi kyseisessä harjoituksessa tarvittavat asetukset. Käyttöliittymä ja perusasetukset -materiaalissa esitellään ohjelman aloitusikkuna, käyttöliittymä, projektin aloitustoiminnot ja ohjelman perusasetusten säätäminen. Yleistä Komponentti on objektien ryhmä, jota käsitellään yhtenä yksikkönä mallinnuksen ja muokkaamisen helpottamiseksi. Komponentit mukautuvat mallin muutoksiin. Esimerkiksi liitoskohdat mukautuvat automaattisesti kun liitosten yhdistämät osat muuttuvat. Parametrinen komponentti tarkoittaa osaa, jolle voidaan valita erilaisia arvoja. Parametrisuudesta on hyötyä luotaessa monimutkaisia, muuttuvia mittoja ja arvoja sisältäviä osia, kuten ikkunoita ja kalusteita, mutta sitä voi hyödyntää myös yksinkertaisissa osissa kuten välipohjissa ja seinissä. Terminologiaa Terminologia ei ole CAD-alalla täysin vakiintunutta, joten parametrisiä komponentteja kutsutaan myös nimellä family-objekti (Family-object, Object-family, Family) tai pelkkä objekti (Object). Sivu 5

6 Yleistä parametrisista komponenteista Objektityypit Revitin voidaan luokitella neljään päätyyppiin, System, Standard Component, Conceptual Mass ja In-Place. System-objekteja ovat esimerkiksi vaaka- ja pystyrakenteet, portaat ja kaiteet. Näitä objekteja voidaan muokata ja kopioida, mutta käyttäjä ei voi luoda uusia Systemobjekteja. Esimerkiksi uusi kattorakenne muodostetaan olemassa olevaan objektiin luomalla uusi tyyppi (Type). System-objekteja on mahdollista kopioida projektien välillä Transfer Project Standards -toiminnon avulla. Standard Component -objekteihin kuuluvat esimerkiksi ikkunat, ovet ja kiintokalusteet. Nämä objektit voidaan ladata aloituspohjiin mukaan, jolloin ne ovat jo projektin alkuvaiheessa mukana tai sitten objektit voivat sijaita erillisinä ladattavina rfatiedostoina serverillä tai työasemalla. Standard Component -objektit voivat olla Sivu 6

7 itsenäisiä tai isäntäobjektiin kiinnittyviä. Esimerkiksi ikkunat ja ovet ovat aina isäntään eli seinään kytkeytyviä, kun taas kiintokalusteet voivat olla myös itsenäisiä, riippuen siitä, mikä on valittu familyn pohjaksi. HUOM! Osaa Standard Component - objekteista ei käytetä sellaisenaan, vaan ne ovat System -objektien osia kuten esimerkiksi tolpat ja paneelit ovat kaiteiden osia. Seuraavassa on lyhyt selitys Revit Architecturen mukana tulevista objektipohjista. Perusobjektit (Standard Component): Metric Baluster, kaiteiden ja aitojen pystyrakenteet (tolpat, pinnat yms.) Metric Baluster Panel, kaiteiden ja aitojen levyrakenteet (lasilevyt, teräsreikälevyt yms.) Metric Baluster Post, kaiteiden ja aitojen päätytolpat Metric Casework wall based, seinään kiinnittyvät kiintokalusteet Metric Casework, vapaasti sijoittuvat (eivät tarvitse isäntää, host) kiintokalusteet Metric Column, ns. arkkitehtipilarit Sivu 7

8 Family Editor Family Editor on Revitin graafinen objektieditori, jolla voidaan muokata tai luoda uusia objekteja Revit-projekteihin. Editorin käyttöliittymä Ulkoisesti editori ei poikkea Revit-projekteissa olevasta käyttöliittymästä. Seuraavassa käydään läpi objektin luonnin osalta oleelliset työkalut käyttöliittymästä Home-välilehdeltä löytyy objektin luonnin yleisimmät työkalut 2. Insert-välilehdeltä voidaan tuoda esim. objektiin AutoCADissä tehtyä geometriaa tai 2D-kuvaa 3. Annotate-välilehdeltä löytyvät mitoitus- ja merkintätyökalut 4. Manage välilehdeltä hallinoidaan objektin asetuksia, kuten materiaaleja sekä viivatyylejä 5. Modify-välilehdeltä löytyvät muokkaustyökalut Sivu 13

9 Harjoitukset Harjoituksia varten avataan projektiksi RAC2013_perusteet_paritalo.rvt Profiiliobjekti: Jalkalista 12x20 Tässä harjoituksessa tehdään jalkalistaprofiili ilman muokattavuutta eli ilman parametreja. Objektipohjan valinta Napsautetaan R-painiketta ja edelleen New > Family. Avautuvassa ikkunnassa valitaan objektin pohjaksi Metric Profile ja napsautetaan Open Aputasojen lisääminen Vaikka kyseessä onkin objekti, joka ei ole mitoiltaan muokattavissa projektissa, määritellään silti ensimmäiseksi aputasot projektiin. Aputasot helpottavat, mikäli objektista halutaan tehdä älykäs myöhemmin tai objektia halutaan käyttää uuden objektin pohjana. Sivu 20

10 Parametrinen profiiliobjekti: Peitelista Peitelistaa varten avataan olemassa oleva Jalkalistaprofiili, ellei jo ole avattuna. Toki olisi voitu aloittaa tyhjältä pohjalta, mutta käytetään olemassa olevaa profiiliobjektia, koska Jalkalista-objektissa on jo aputasot valmiina. Aloitustoimet Ensimmäiseksi tallennetaan objekti nimellä Peitelista. Profiiliviivojen muokkaus Tallennuksen jälkeen muokataan ensimmäiseksi olemassa olevia profiiliviivoja. Napsautetaan Modify-välilehdeltä Align-työkalu aktiiviseksi Napsautetaan työkalulla ensimmäiseksi ala-aputasoa, jonka jälkeen alimmaista viivaa ja lopuksi lukitaan lukko kiinni. Sivu 40

11 Kattoon kiinnittyvä Roof Based Nested Family: Lumieste Seuraavassa harjoituksessa tehdään lumieste. Lumieste muodostetaan osista eli tehdään lumieste ns. Nested Familynä. Tämä tarkoittaa sitä, että pääobjekti sisältää aliobjekteja. Lisäksi objekti tehdään kattoon kiinnittyvänä. Tukikappale Objektipohjan valinta Napsautetaan R-painikkeesta New > Family. Valitaan objektin pohjaksi Metric Generic Model. Ensimmäiseksi tallennetaan objekti nimellä Tukikappale. Aputasojen lisääminen ja DWG-kuvan tuonti Kun objekti on tallennettu, ensimmäiseksi tehdään aputasot objektia varten kuvanmukaisesti, oikean puoleinen aputaso nimeltään Right 2mm:n päähän keskiaputasosta ja vasemmanpuoleinen aputaso nimeltään Left 35mm:n päähän keskiaputasosta. Sivu 63

12 Line Based Nested Family: Rimaseinä Rimaseinä tehdään myös kahdesta objektista kuten edellä, pilariobjektista ja rimaobjektista. Rimaseinä tehdään ns. viivaan perustuvana objektina. Tolppa Objektipohjan valinta Valitaan tolpan objektipohjaksi Metric Generic Model Sivu 145

13 Detaljimerkinnät Detaljimerkintöjen avulla voidaan Revitissä täydentää leikkaus-, pohja- ja detaljikuvia. Yksittäisiä detaljikomponentteja voidaan myös edelleen monistaa Repeating Detail -toiminnon avulla, josta enemmän myöhempänä. Detail Component Ontelolaatta 265mm Tässä harjoituksessa tehdään detaljikomponenttina ontelolaatta 265mm. Objektipohjan valinta Valitaan ontelolaattadetaljin pohjaksi Metric Detail Component.rft. Napsautetaan R-painike ja edelleen New > Family. Valitaan Metric Detail Component ja napsautetaan Open. Ensimmäiseksi tallennetaan objekti nimellä esim. Ontelolaatta Aputasojen lisääminen Tallennuksen jälkeen määritellään aputasot ja mitat aputasojen välille. Napsautetaan Home-välilehdeltä Reference Plane -painiketta. Sivu 223
