1 SketchUppikaopas Näin pääset alkuun SketchUpin kanssa

2 Sketchup-pikaopas 2 SISÄLTÖ Käynnistys... 3 Käyttöliittymä (Windows)... 4 Hiiren käyttö... 5 Hiiren rullan toiminnot... 5 Mallin katselun työkalupainikkeet... 5 Työkalupalkit... 6 Pikanäppäimet... 6 Tarkkojen mittojen syöttäminen D-elementin luominen... 8 Valintatoiminnot... 8 Poistaminen... 9 Peruutus... 9 Apuviivat Siirtäminen ja kopioiminen Kopioiden teko Kohdistimen lukitseminen Esimerkki - kohdistimen lukitseminen siirtotyökalussa Kääntäminen Skaalaus Värit ja materiaalit Materiaalin skaalaus ja kääntäminen Esitystavat Varjot Valmiit komponentit Mallinna järkevästi Ryhmän luominen Komponentin luominen Ryhmän tai komponentin muokkaus Mitat Tekstit... 21

3 Sketchup-pikaopas 3 KÄYNNISTYS Valitse käynnistyksen yhteydessä Template-osiosta sopiva aloituspohja. Valitse millimetripohjainen aloituspohja, esimerkiksi Architectural Design tai Interior Käynnistä ohjelma aloituspohjan valinnan jälkeen valitsemalla Start using Sket- SketchUp-työskentelyyn järkevä mittayksikkö on yleensä millimetrit, joten valitse aloitusnäytössä jokin millimetripohjainen piirustuspohja eli Template. Voit tarkistaa oletuksena käytössä olevan piirustuspohjan myös valitsemalla ohjelman Window-valikosta Preferences ja Template (Mac: SketchUp-valikko > Preferences > Template). Mikäli vaihdat Preferences-toiminnossa uuden piirustuspohjan, aloita uusi tiedosto, jotta saat piirustuspohjan asetukset käyttöösi.

4 Sketchup-pikaopas 4 KÄYTTÖLIITTYMÄ (WINDOWS) Lisanne auttaa hahmottamaan mittasuhteita. Työkalukokoelma eli Tray tulee oletuksena esille Windows-versiossa. Tilarivi: toimintoihin liittyviä ohjeita. Mittaruutu Piirtoalueella oleva pelkistetty ihmishahmo auttaa hahmottamaan 3D-maailmaa ja mallin mittasuhteita (SketchUp 2016-versiossa skaalahahmoksi on päässyt Lisanne, joka työskentelee SketchUpin asiakastuessa ja harrastaa koristemaalausta). Skaalahahmon voi poistaa milloin tahansa. Windowsissa SketchUpin tilarivi ja mittaruutu saattavat piiloutua tehtäväpalkin alle. Saat ne esiin suurentamalla SketchUpin koko näytön kokoiseksi kaksoisnapsauttamalla SketchUpin otsikkopalkkia tai oikean yläreunan Suurenna-painikkeella.

5 Sketchup-pikaopas 5 HIIREN KÄYTTÖ SketchUpia voi käyttää millä tahansa hiirellä tai vaikkapa kannettavan tietokoneen ohjauslevyn avulla, mutta kunnollinen kolminäppäiminen rullahiiri tehostaa ja nopeuttaa työtä huomattavasti. HIIREN RULLAN TOIMINNOT Rullan pyöritys Näkymä lähemmäs tai kauemmaksi (Zoom) Pidä rulla pohjassa ja liikuta hiirtä Katselusuunnan kääntö (Orbit) Shift + rulla pohjaan ja liikuta hiirtä Näkymän liikutus sivusuunnassa (Pan) MALLIN KATSELUN TYÖKALUPAINIKKEET Voit säätää katseluetäisyyttä ja katselusuuntaa rullahiiren lisäksi työkalupainikkeilla. Zoom Extents - näytä kaikki elementit Zoom - zoomaus lähemmäs tai kauemmaksi Pan - näkymän liikutus sivusuunnassa Orbit - katselusuunnan kääntäminen Huom! Zoom Extents -toiminnolle ei ole rullahiiressä toimintoa vaan se on käynnistettävä painikkeestaan tai pikanäppäimellä Shift+Z. Zoom Extents tuo kaikki mallin elementit näkyviin ja samalla se virkistää mallin, mikäli se zoomausten myötä tuntuu toimivan tahmeasti.

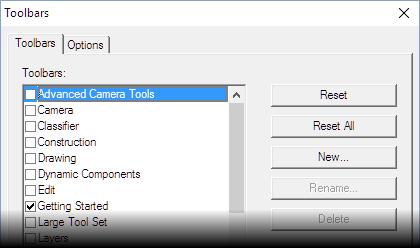

6 Sketchup-pikaopas 6 TYÖKALUPALKIT Oletuksena SketchUp näyttää peruskäyttöön sopivat työkalut eli Getting Started - työkalupalkin. Työkalupalkista löydät tärkeimmät toiminnot, lisää työkaluja löydät alasvetovalikoista. View-valikon Toolbars-vaihtoehdolla voit tuoda lisää työkalupalkkeja esiin (Mac: View > Tool Palettes ja View > Customize Toolbar). Alkuun pääsee hyvin oletustyökaluilla ja alasvetovalikoista löytyvillä käskyillä. Lisätyökaluja voi hakea esiin tarpeen mukaan taitojen karttuessa. Esimerkkejä mahdollisista lisätyökaluista: Views tuo esiin kohtisuoran katselun työkalut Styles tuo vaihtoehtoja mallin pintojen värien esittämiseen Camera tuo esiin lisää zoomaustyökaluja (Mac: erilliset kameratoimintojen painikkeet) Large Tool Set sisältää perustyökalujen lisäksi joukon lisätyökaluja. Mikäli Large Tool Set on valittuna, voi Getting Started -vaihtoehdon ottaa pois päältä, koska ne sisältävät samoja työkaluja. Lisäksi voi tuoda esiin Warehouse-työkalupalkin, jonka työkaluilla voi hakea valmiita komponentteja 3Dmallivarastosta ja lisäohjelmia ohjelmakirjastosta. PIKANÄPPÄIMET SketchUpin käyttöä voi tehostaa käynnistämällä käskyjä pikanäppäimillä. Näet pikanäppäimet alasvetovalikoissa kunkin käskyn nimen perässä. Voit esimerkiksi piirtää suorakaiteen näppäilemällä R (Rectangle), kohottaa suorakaiteen 3D-kappaleeksi näppäilemällä P (Push/Pull) ja lopuksi palauttaa valintatyökalun aktiiviseksi painamalla välilyöntinäppäintä (Select). Huom! Mac-version valikoissa näytetään Mac-pikanäppäimet (tyyliin Push/Pull =). Voit kuitenkin käyttää Macissä Windows-version mukaisia pikanäppäimiä.

7 Sketchup-pikaopas 7 TARKKOJEN MITTOJEN SYÖTTÄMINEN Suorakaide-työkalulla saat nopeasti piirrettyä suorakaiteen tai neliön muotoisen alueen ja voit antaa sille tarkat mitat. Käynnistä Suokaide-työkalu, napsauta alkupiste ja liikuta kohdistinta vinosti eteenpäin. Kun muoto on neliön tai kultaisen leikkauksen mukainen, suorakaiteen sisällä korostuu apuviiva ja vihjeteksti kertoo, mikä muoto on kyseessä. Suorakaiteen mitat annetaan puolipisteellä erotettuna muodossa 1800;900. Mittaruutua ei tarvitse aktivoida hiirellä vaan sen kun vain aloitat näppäilemään. Lopuksi paina Enter. Voit osoittaa suorakaiteen toisen nurkan vapaasti kohdistimen avulla tai voit näppäillä tarkat mitat. Suorakaiteen mitat annetaan puolipisteellä erotettuna eli muodossa 1800;900. Mittojen syöttämisen jälkeen paina Enter. Huom! Suorakaiteen mittojen välimerkki riippuu tietokoneen maa-asetuksista. Se on normaalisti puolipiste, mutta voi olla myös pilkku. Suorakaide-työkalu on samassa painikekokoelmassa ympyrän ja monikulmion kanssa eli mikäli suorakaidetyökalua ei näy, avaa lisävalikko.
