1 CADS Planner Electric perusteet

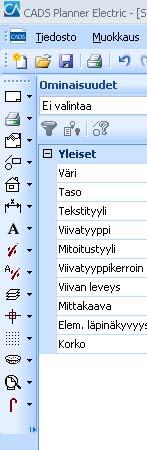

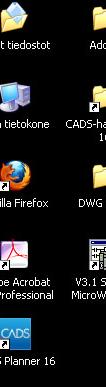

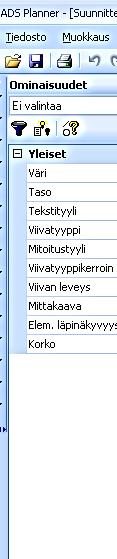

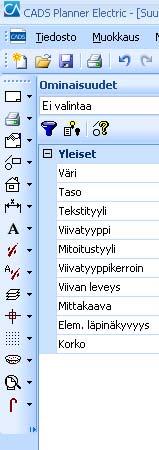

2 Aloitus Ohjelman avaaminen, alkuasetukset Tasokuvat piirretään aina Suunnitteluu tilaan oikeilla mitoilla. Kuvalle annetaan myös mittakaavatiedot tulostusta varten, sekä symbolikertoimet. Tämä helpottaa lopullisen kuvan tekemistä ja j mahdollisia muutoksia. 1. Avataan Cads Plannerr ohjelma työpöydältää tai käynnistä valikosta Cads Planner ohjelma on nyt käynnissä ja pitäisi näyttää tältä:

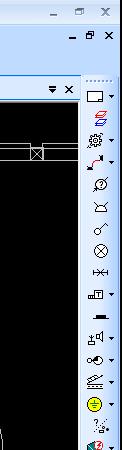

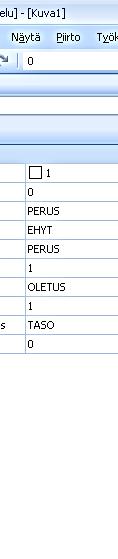

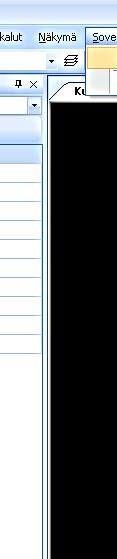

3 2. Valitaan Cads Planner Electric sovellus, mikäli se ei ole o valmiiksi aktiivisena ohjelman ylävalikosta: Sovellus => Valitse sovellus => > Cads Planner Electric (voi myös olla nimellä Electric, Electric lite ym. riippuen ohjelman versiosta ) Ohjelman oikeaan reunaan avautui sähkötekniikan piirrosmerkkivalikko. Nyt voidaan aloittaa kuvan asetusten tekeminen.

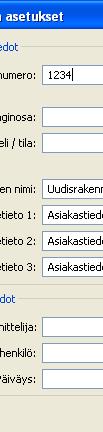

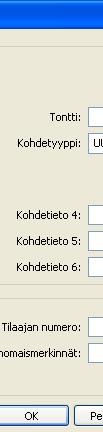

4 Electric kuvan aloitus Ohjelman yläreunan valikosta aloitetaan uuden Electric kuvan luominen käyttäen seuraavaa polkua: Tiedosto -> Uusi Tulee seuraavanlainen näyttö: - Kuvan tyyppi: Tasopiirustus - Projektihakemisto: Haetaan nuolen osoittamasta painikkeesta hakemistoksi muistitikun Edupoli CADS kurssi kansio - Luo uusi kansio - Nimeä uusi, luotu kansio uudelleen nimellä: Tasopiirustukset ( hiiren oikealla painikkeella). Paina OK. - Kuvan nimeksi annetaan esim. Sähköpiirustus - Täytetään projektin kohdetiedot jaa painetaan OK

5 Jatketaan eteenpäin painamalla OK - Asetetaan haluttu mittakaava: 1:50 Ohjelmiston versiosta riippuen: - Valitaan asetustiedosto: OLETUSS - Valitaan symbolikertoimet: Mittakaavan mukaan - Täytetään kerrostiedot HUOM!!! Älä painaa OK painiketta vielä.

6 Aseta piirustusarkki Seuraavaksi määritellään käytettävä arkki: Arkin asetus... a Käytettävää arkkikoko on yleensä A1, mutta tässä harjoituksessa h valitaan: A2, vaaka: 594,420 Painetaann OK

7 Viitekuva Cad piirtämisessä oikea tapa on käyttäää ns. viitekuvaa, eli piirtämistä ei tehdä suoraan arkkitehtipohjaan. - Valitaan kuvaan pohjakuva viitekuvana Valitse: Viitekuvat... Valitse: Liitä.... Valitaan arkkitehtikuva muistitikulta: ARK Pohja 1 -> Avaa A -> OK

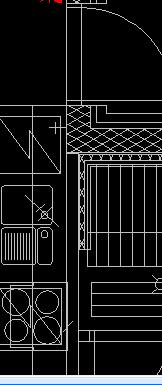

8 - Sulje viitekuva dialogi Päätetään aloitus/asetustoiminto painamallaa OK painiketta. Nyt näytöllä pitäisi olla pohjakuvaa valmiina:

9 Mittakaavan tarkistus Mittakaava voidaan nyt tarkistaa valitsemalla ohjelman vasemmasta valikosta: Aputoiminnot -> Etäisyys Tämän jälkeen mitataan kuvasta jokin tiedossa oleva mitta, esimerkikse mittaviiva. Ohjelma opastaa tähän alaosan kommenttikentässä, jossa myös mittaustulos näkyy.

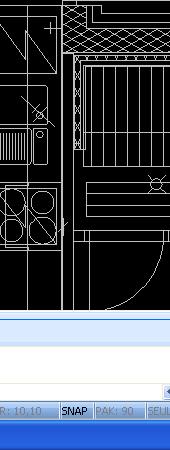

10 Symbolitoiminnot Snap Ennen sähköpisteiden sijoittamista kuvaan kannattaa asettaaa käyttöön Snap oiminto, jolla kaikki symbolit saadaan sijoitettua aina samalle etäisyydelle seinästä. - Valitse Työkalut -> Snap... - Valitse Lähin - OK Asetukset on nyt tehty ja j sähköpisteiden sijoitus voi alkaa.

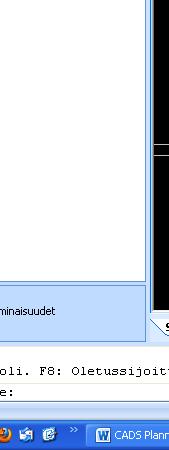

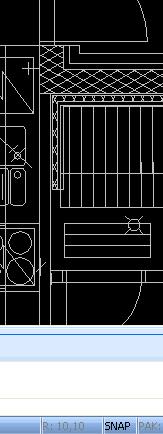

11 Kuvassa liikkuminen Rullahiiri on ehdoton varuste CAD piirtämisessä. Perustoimin nnot rullan osalta ovat: 1. Rullaa pyörittämällä saadaan kuvaa zoomattua. 2. Rullaa painamalla ja pitämällä pohjassa saadaan kuvaa siirrettyä näytöllä.. 3. Hiiren oikea painike on pääsääntöisesti hyväksymispainike, mutta sillä on myös muita toimintoja esim. toisto. t Symbolien sijoittaminen Ohjelman oikealla sivulla olevasta valikosta valitaan esim. pistorasia 2-os, uppoasennus. Symbolin kääntäminen oikeaan kulmaann tapahtuu helpoiten F8 näppäimellä. 1. Osoita sijoituspiste hiiren vasemmalla napilla 2. Hyväksy hiiren oikealla napilla Helpon tapa on asettaa kaikki symbolit paikoilleen ja vasta sen jälkeen johdotukset. piirretään

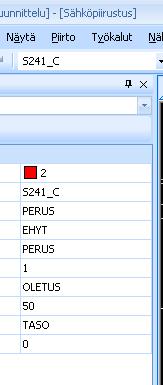

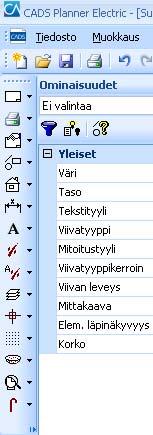

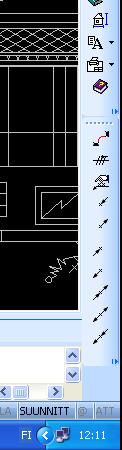

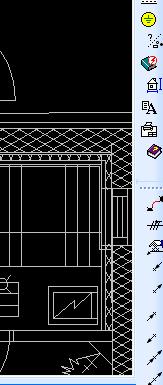

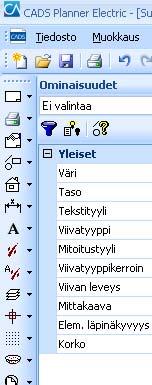

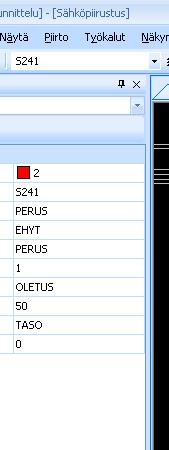

12 Esimerkki Alla olevassa kuvassa on nyt sijoitettuna a pistorasiat. Seuraavaksi piirretään johdotus: Ohjelman oikeasta laidasta valitaan Piirrä Johdotusta toiminto. :

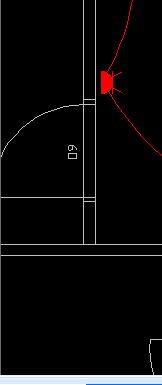

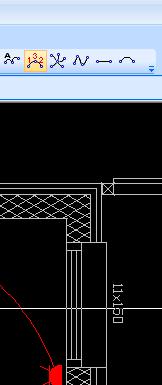

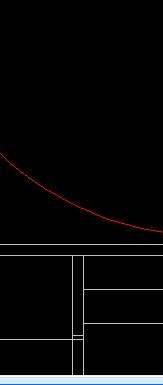

13 Ohjelman yläriville aukeaa johdotus toiminnot: Valitaan esim. Kaaren piirto jännekaarj rena. Piirretään johdotus: Hiiren vasemmalla napilla ensimmäisestä pistorasiasta viiva toiseen pistorasiaan. Seuraavaksi jännekaaren keskipisteestää muutetaan jänteellee sopiva kaari. Hyväksytään hiiren oikealla painikkeella.

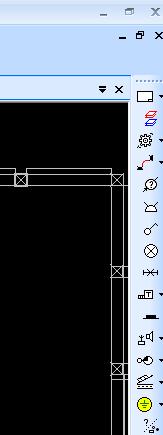

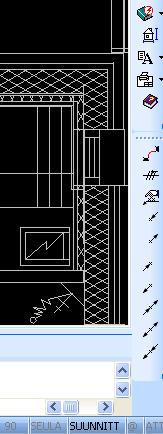

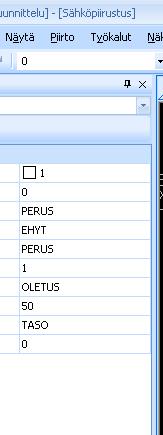

14 Jatketaan samoin muille pistorasioille: Ja lopuksi vielä syöttö ja ryhmänumero: Samaan tapaan tehdään kaikki muut sähköpisteet.

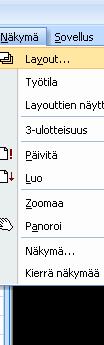

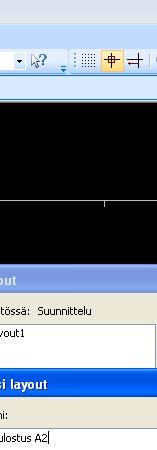

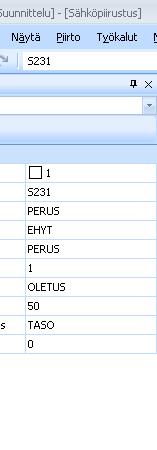

15 Kuvien viimeistely ja tulostus Tehdään tulostukselle oma välilehti: Näkymä -> Layout.... Annetaan uudelle Layoutille nimeksi Tulostus A2: ( tulostuskoko riippuu kohteen koosta, tässä tapauksessa riittää A2 kokoinen kuva )

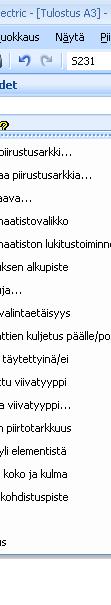

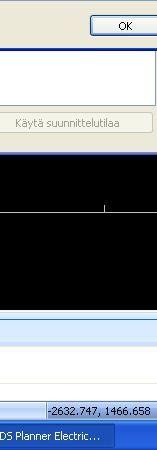

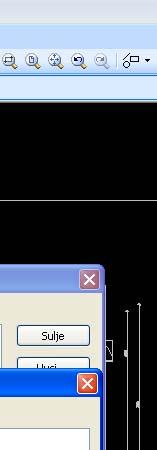

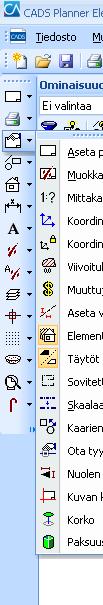

16 Painetaann OK -> sulje Näytön alaosassa näkyy nyt Tulostus A22 välilehti. Seuraavaksi asetetaan tulostusarkki: Valitaan: Aseta piirustusarkki...

17 Valitaan: A2, vaaka: 594,420 Lopuksi OK

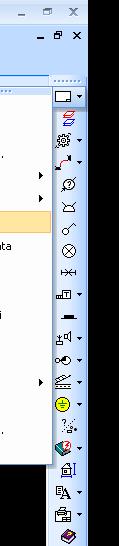

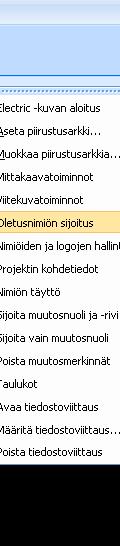

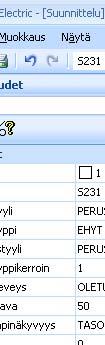

18 Seuraavaksi lisätään kuvaan nimiö. - Valitaan oikealla olevasta valikosta Oletusnimiön sijoitus - Valitaan suunnitelmallee sopiva järjestelmä esim. S2311 Kiinteistön laitteiden ja laitteistojen sähköistys - Painetaan OK - Sijoitetaan nimiö kuvan oikeaan alareunaan. Alussa annetut projektin tiedott tulevat nimiöön automaattisesti.

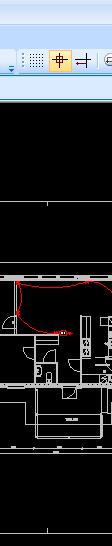

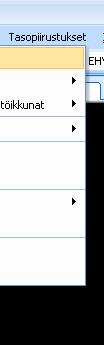

19 Siirrytään Tulostus A2 välilehdelle Jos tulostusraami on tyhjä tai kuva ei olee kohdallaan näyttöikkunassa, siirrytään layoutin (Tulostus A2) suunnittelutilaann tuplaklikkaamalla oikeassa alakulmassaa olevaa TULOSTUS sanaa: Painamalla ja pitämällä pohjassa siirretään tasokuva tulostusraamin oikeaan kohtaan. Huom.! Tässä vaiheessa hiiren rullaa pyörittämällää ei näkymä ole enäää mittakaavassa. Saat näkymän takaisin mittakaavaan valitsemalla Näkymä-> > Layouttien näyttöikkuna -> Zoomaa 1:100

20 Valmiin kuvan tulostus Kun kuva tulosta. on kohdallaan tulostusraamissa valitaan ohjelman vasemmasta yläkulmasta Avautuvaan ikkunaan tehdään seuraavat asetukset:

21 Esikatselu... painikkeella voi katsoa, että kuva on oikein, ennen tulostusta. Lopuksi: Tulostetaan valmis kuva, tässää tapauksessa PDF muodossa muistitikulle. Vinkki: Lisäasetukset... painikkeen takaa löytyyy ruksi Keskitä, tällä saa kuvann keskitettyä tulosteen keskelle.
