1 Vakiopaaluperustukset AutoCAD blokit RI Rami Ylä-Pöntinen

2 Dynaaminen blokki = Älykäs blokki Dynaamiset blokit tuovat nopeutta ja tarkkuutta suunnitteluprosessiin Dynaamisia i blokkeja käyttämällä ällä kevennetään raskaita blokkikirjastoja, koska dynaamiset blokit mahdollistavat blokkigeometrian muokkauksen itse blokkia muuttamatta. Jokaiseen muoto- ja kokovariaatioon ei tarvita uutta blokkia Muuttaaksesi blokin geometriaa, sinun ei tarvitse muuttaa itse blokkia vaan muokkaat parametreja tai näkyvyyttä Jokainen dynaaminen blokki on yksilö eli saman niminen blokki voi olla eri näköinen samassa kuvassa riippuen siitä, mitkä parametrien arvot tai näkyvyydet sille on määritelty Toimivat AutoCAD 2006 versiosta ylöspäin 2

3 Esimerkki dynaamisen blokin toiminnallisuudesta Osien pituuksia ja mittoja voidaan muuttaa kahvoista venyttämällä tai antamalla mitta lukuna properties ikkunassa Tässä blokissa lisäksi mahdollisuus valita täyttökuvio kohdasta rasteri 3

4 Pilarianturablokki Sivumitat, korkeus, yläpinta annetaan parametrisesti properties valikon kautta. Tunnus, korkeus ja yläpinta annetaan attribuutteina. nuolen venytys merkinnän peilaus Merkintänuolen kohdistus insertointipiste alapinnan korko päivittyy automaattisesti yläpinnan koron ja anturan korkeuden mukaan mitat t päivittyvät itt ät automaattisesti annettujen parametrien mukaan 4

5 Näkymä ä vaihtoehdot hd t pilarianturablokissa i Pilarianturablokin näkymä - vaihtoehdoista voi valita esim. näytetäänkö mitat ja, jos näytetään, niin millä puolella anturaa. 5

6 Pilarianturablokki sisältää blokit PA3-PA9 PA9 +eri suuntavariaatiot 6

7 VPA-3 VPA-9 eri suuntavariaatiot ti t 7

8 Lähtötilanne paalutuskuvassa Pilarianturablokki on kopioitu pilarien kohdille 8

9 Vaihe 2 Vaihdetaan blokissa anturatyyppi sen mukaan, miten tarvitaan kapasiteettia 9

10 Vaihe 3 Kun anturatyyppi on valittu, valitaan blokit ja räjäytetään ne 10

11 Vaihe 4 Räjäytyksen jälkeen paalut ovat irrallisia attribuuttiblokkeja ja anturablokin parametreja sekä attribuutteja voidaan muokata 11

12 Anturan geometrian ja tietojen muuttaminen Tässä keltaisella korostetut arvot voidaan muuttaa Mitat, t tekstit, tit alapinnan korko k päivittyvät itt ät anturablokkiin automaattisesti tti ti 12

13 Attribuuttitiedot voi antaa myös attribuuttieditorissa Keltaisella merkityt arvot annetaan. Muut kentät päivittyvät näiden lähtötietojen mukaan, eikä niitä tule muuttaa tai muuten älykkyys katoaa. 13

14 Anturan sivumittojen muuttaminen Anturan sivumitat voidaan muuttaa tarvittaessa paalutarkkeiden niin vaatiessa. Lähtötilanne: paalu liian reunassa haamupaalu osoittaa suunniteltua paalun paikkaa 14

15 Anturan sivumittojen muuttaminen Muutos tehdään blokkiin antamalla uusi mittaparametrin arvo. Geometria päivittyy sen mukaan. Mitään ei piirretä uudestaan. Korjattu anturan sivumitta päivittyy myös mittamerkintään 15

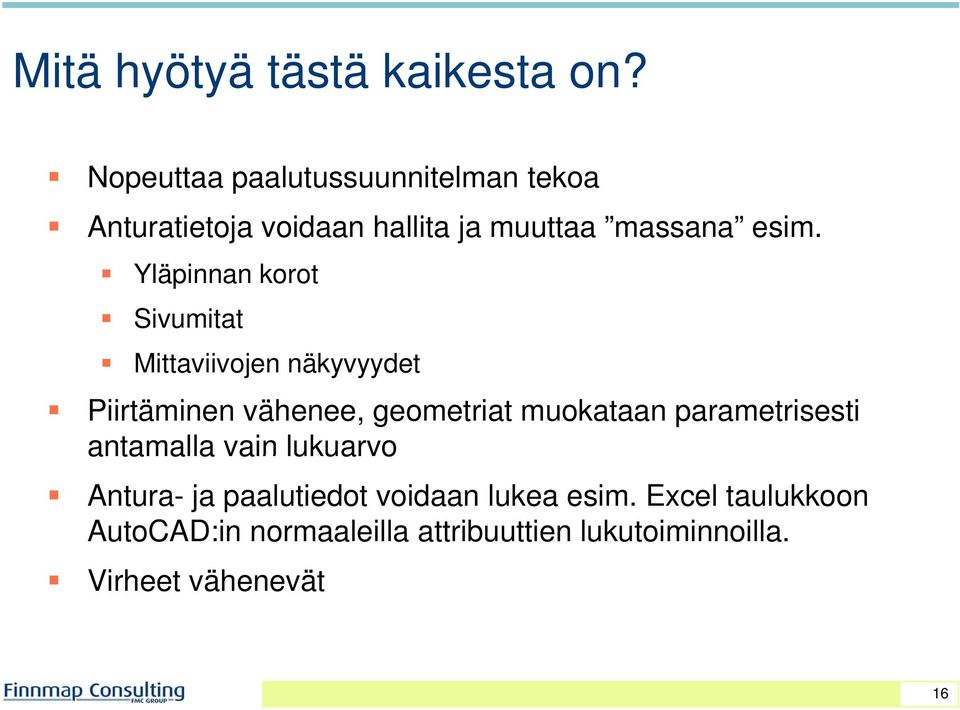

16 Mitä hyötyä tästä kaikesta on? Nopeuttaa paalutussuunnitelman tekoa Anturatietoja voidaan hallita ja muuttaa massana esim. Yläpinnan korot Sivumitat Mittaviivojen ii näkyvyydet Piirtäminen vähenee, geometriat muokataan parametrisesti antamalla vain lukuarvo Antura- ja paalutiedot voidaan lukea esim. Excel taulukkoon AutoCAD:in normaaleilla attribuuttien lukutoiminnoilla. Virheet vähenevät 16

17 Sekavaltahan tuo näyttää, mutta toimii ii Pilarianturablokki i avattuna blokkieditorissa i 17

18 Kiitos! 18
