1 Lypsykone ja lypsyjärjestelmät Lypsyn ergonomia Veli-Matti Tuure Kuvat: Markku Lätti & Mika Peltola

2 Esityksen sisältö Lypsytyön haasteita Ergonomia sisältö ja tavoite Tehtäväkokonaisuuden suunnittelu Hyvä tuote työvälineiden valinta Töiden organisointi Työskentely- ja liikkumistilat

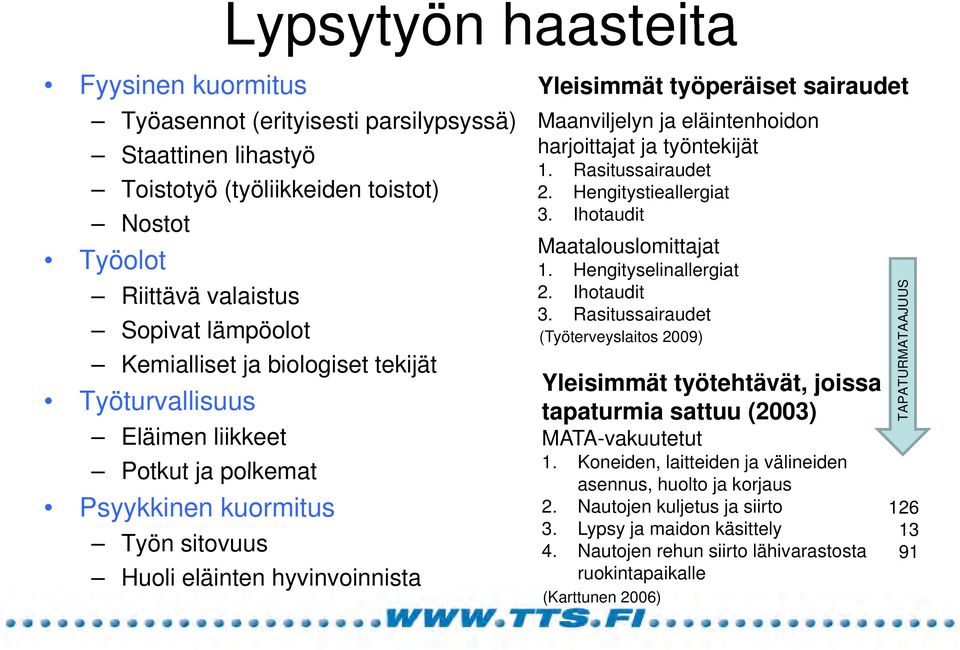

3 Lypsytyön haasteita Fyysinen kuormitus Tö Työasennot t( (erityisesti iti tiparsilypsyssä) Staattinen lihastyö Toistotyö (työliikkeiden toistot) Nostot Työolot Riittävä valaistus Sopivat lämpöolot Kemialliset ja biologiset tekijät Työturvallisuus Eläimen liikkeet Potkut ja polkemat Psyykkinen kuormitus Työn sitovuus Huoli eläinten hyvinvoinnista Yleisimmät työperäiset sairaudet Maanviljelyn l ja eläintenhoidon id harjoittajat ja työntekijät 1. Rasitussairaudet 2. Hengitystieallergiat 3. Ihotaudit Maatalouslomittajat 1. Hengityselinallergiat 2. Ihotaudit 3. Rasitussairaudet (Työterveyslaitos 2009) Yleisimmät työtehtävät, joissa tapaturmia sattuu (2003) MATA-vakuutetut 1. Koneiden, laitteiden ja välineiden asennus, huolto ja korjaus 2. Nautojen kuljetus ja siirto 3. Lypsy ja maidon käsittely 4. Nautojen rehun siirto lähivarastosta ruokintapaikalle (Karttunen 2006) TAPAT TURMATAAJUU US

4 Työasentokuormitus lypsyssä Kohde Asento/luokka Parsilypsy - ei kiskoa Parsilypsy - kisko Lypsyasema Ei jakkaraa Jakkara Ei jakkaraa Jakkara Irrottimet Selkä Suorana Kumara Kiertynyt/taipunut Kumara & kiertynyt y Yläraajat Molemmat alhaalla Toinen koholla Molemmat koholla Alaraajat Istuu Seisoo molemmilla suorilla jaloilla Seisoo toisella suoralla jalalla Seisoo molemmilla taipuneilla jaloilla Seisoo toisella taipuneella jalalla Polvillaan Kävelee tai liikehtii Taakka/tarvittava voima < 10 kg kg > 20 kg Toimenpideluokka Hyväksyttäviä Lähde: Nevala-Puranen 1997 Lähitulevaisuudessa parannettavia Mahdollisimman pian parannettavia Välittömästi parannettavia

5 OWAS työasentojen havainnointi- ja asentokuormituksen k arviointimenetelmä (Salonen & Heinsalmi 1979)

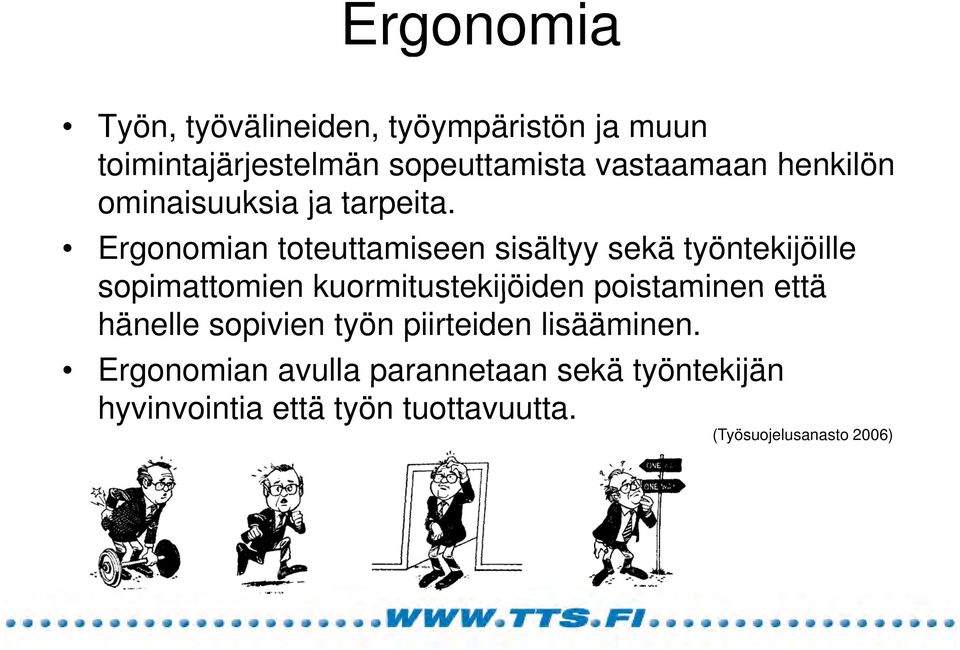

6 Ergonomia Työn, työvälineiden, työympäristön ja muun toimintajärjestelmän sopeuttamista vastaamaan henkilön ominaisuuksia ja tarpeita. Ergonomian toteuttamiseen sisältyy sekä työntekijöille sopimattomien kuormitustekijöiden poistaminen että hänelle sopivien työn piirteiden lisääminen. Ergonomian avulla parannetaan sekä työntekijän goo a auapaa eaa seäyö e jä hyvinvointia että työn tuottavuutta. (Työsuojelusanasto 2006)

7 Työsysteemi TEKNIIKKA ORGANISOINTI IHMINEN TYÖ YMPÄRISTÖ

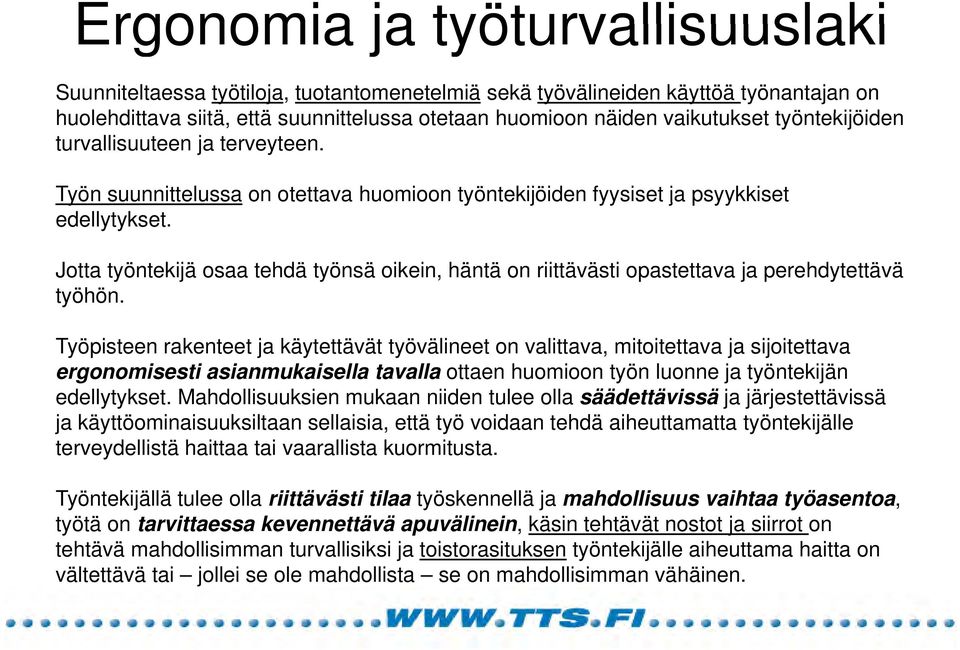

8 Ergonomia ja työturvallisuuslaki Suunniteltaessa työtiloja, tuotantomenetelmiä sekä työvälineiden käyttöä työnantajan on huolehdittava hditt siitä, että suunnittelussa otetaan t huomioon näiden vaikutukset k t työntekijöiden t turvallisuuteen ja terveyteen. Työn suunnittelussa on otettava huomioon työntekijöiden fyysiset ja psyykkiset edellytykset. Jotta työntekijä osaa tehdä työnsä oikein, häntä on riittävästi opastettava ja perehdytettävä työhön. Työpisteen rakenteet ja käytettävät työvälineet on valittava, mitoitettava ja sijoitettava ergonomisesti asianmukaisella tavalla ottaen huomioon työn luonne ja työntekijän edellytykset. Mahdollisuuksien mukaan niiden tulee olla säädettävissä ja järjestettävissä ja käyttöominaisuuksiltaan sellaisia, että työ voidaan tehdä aiheuttamatta työntekijälle terveydellistä haittaa tai vaarallista kuormitusta. Työntekijällä tulee olla riittävästi tilaa työskennellä ja mahdollisuus vaihtaa työasentoa, työtä on tarvittaessa kevennettävä apuvälinein, käsin tehtävät nostot ja siirrot on tehtävä mahdollisimman turvallisiksi ja toistorasituksen työntekijälle aiheuttama haitta on vältettävä tai jollei se ole mahdollista se on mahdollisimman vähäinen.

9 Työmäärä/lehmä/päivä - Tilastollisesti merkitsevät selittävät muuttujat (Toimivat pihatot LYTO-hanke) - muuttuja arvo keskiarvoestimaatti* alaraja yläraja P-arvo Lypsyasemamalli tandem 17, , ,9767 0,0052 *** kalanruoto 15, , ,1164 robotti 9,4087 5, ,5414 Parren pituus, cm, päät vastakkain olevat parret < > 250 Parren pituus, cm, parret seinää vasten < > 250 Väkirehumenetelmä Lypsylle osallistuvien henkilöiden lukumäärä 1 1,5 2 Lehmäliikenteessä sujuvuusongelmia kll kyllä (lypsyreitillä väh. kaksi 90-asteen mutkaa) ei Lehmien käytössä oleva pinta-ala, m 2 per parsipaikka 16, , , , , ,5095 Työmenetelmät 14, ,3745 6, , ,6881 9,9886 Mitoitus, layout 19, , , , , ,0304 automeltil 11,6722 9, ,8511 seosrehu 13, , ,1989 muu väkir 17, , , , , , , ,8568 9, , , , ,5297 Töiden organisointi 13, , , , ,1838 0,0126 0,0911 ** ** 0,0027 *** 0,0024 0,0137 0,0027 Makuuparsien lannanpoisto- ja kuivituskerrat <0,0053 *** 23/09/2010 LYTO-hanke 9 *** ** ***

10 Työ Tehtäväkokonaisuuden suunnittelu Työn määrälliset vaatimukset Työn laadulliset vaatimukset TEKNIIKKA ORGANISOINTI Työn psyykkiset vaatimukset Työn fyysiset kuormitustekijät Työasennot Lihastyö o dynaaminen o staattinen Työliikkeet TYÖ IHMINEN YMPÄRISTÖ <= Työnjako (ihmisten ja ihmisen ja koneen välillä) <= Työnmuotoilu (työkierto, työn laajentaminen, työn rikastaminen, työn organisointi ryhmätyöksi)

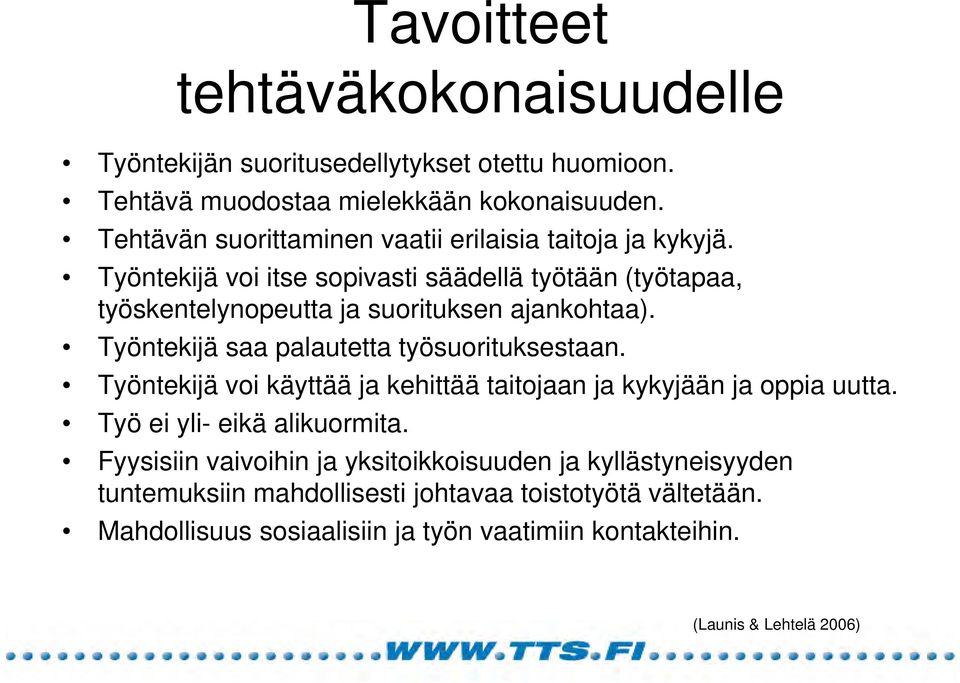

11 Tavoitteet tehtäväkokonaisuudelle Työntekijän suoritusedellytykset otettu huomioon. Tehtävä muodostaa mielekkään kokonaisuuden. Tehtävän suorittaminen vaatii erilaisia taitoja ja kykyjä. Työntekijä voi itse sopivasti säädellä työtään (työtapaa, työskentelynopeutta ja suorituksen ajankohtaa). Työntekijä saa palautetta työsuorituksestaan. Työntekijä voi käyttää ja kehittää taitojaan ja kykyjään ja oppia uutta. Työ ei yli- eikä alikuormita. it Fyysisiin vaivoihin ja yksitoikkoisuuden ja kyllästyneisyyden tuntemuksiin mahdollisesti johtavaa toistotyötä vältetään. Mahdollisuus sosiaalisiin ja työn vaatimiin kontakteihin. (Launis & Lehtelä 2006)

12

13

14 Asemalypsy- pihatto 88 lehmää + nuorkarja (Karttunen & Hämäläinenn 2003)

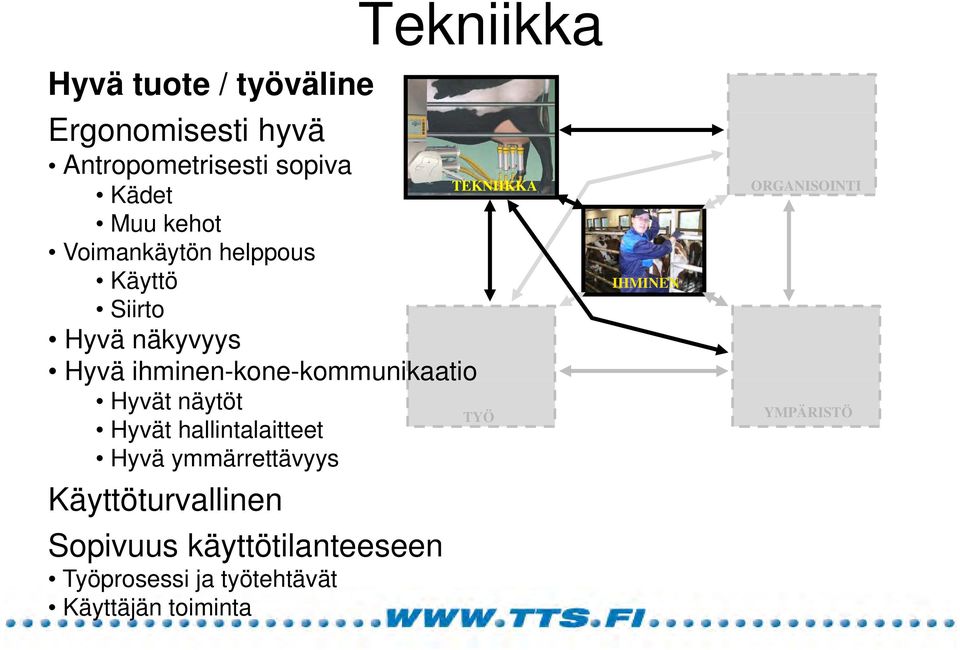

15 Hyvä tuote / työväline Ergonomisesti hyvä Antropometrisesti sopiva Kädet Muu kehot Voimankäytön helppous Käyttö Siirto Hyvä näkyvyys Hyvä ihminen-kone-kommunikaatio Hyvät näytöt Hyvät hallintalaitteet Hyvä ymmärrettävyysyy Käyttöturvallinen Sopivuus käyttötilanteeseen Työprosessi ja työtehtävät Käyttäjän toiminta Tekniikka TEKNIIKKA TYÖ IHMINEN ORGANISOINTI YMPÄRISTÖ

16 Nostaminen Kaksin käsin suoritettavien nostojen taakkarajat, jotka ovat turvallisia suurimmalle osalle aikuisista työikäisistä (70 % naisista, 90 % miehistä), kun noston muut tekijät ovat kunnossa. (Kuva: Launis & Lehtelä 2006)

17 Kuvat: Markku Lätti Nostamista ja kantamista helpottavia työvälineitä parsinavetassa - Lypsinkisko - Lps Lypsyvaunu an - Lypsyvyö

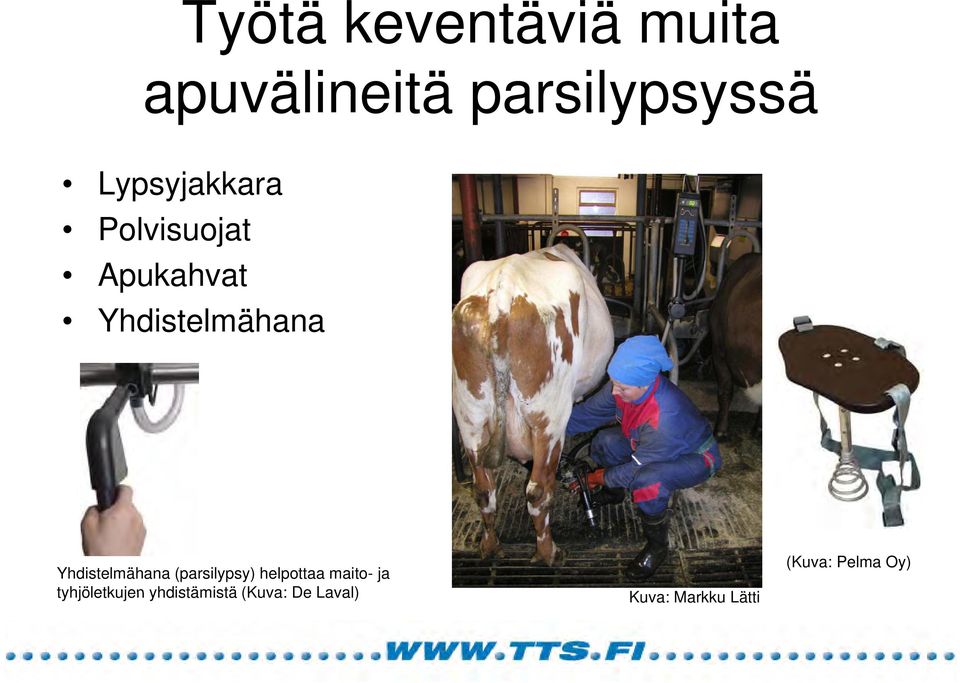

18 Työtä keventäviä muita apuvälineitä parsilypsyssä Lypsyjakkara Polvisuojat Apukahvat Yhdistelmähana Yhdistelmähana (parsilypsy) helpottaa maito- ja tyhjöletkujen yhdistämistä (Kuva: De Laval) Kuva: Markku Lätti (Kuva: Pelma Oy)

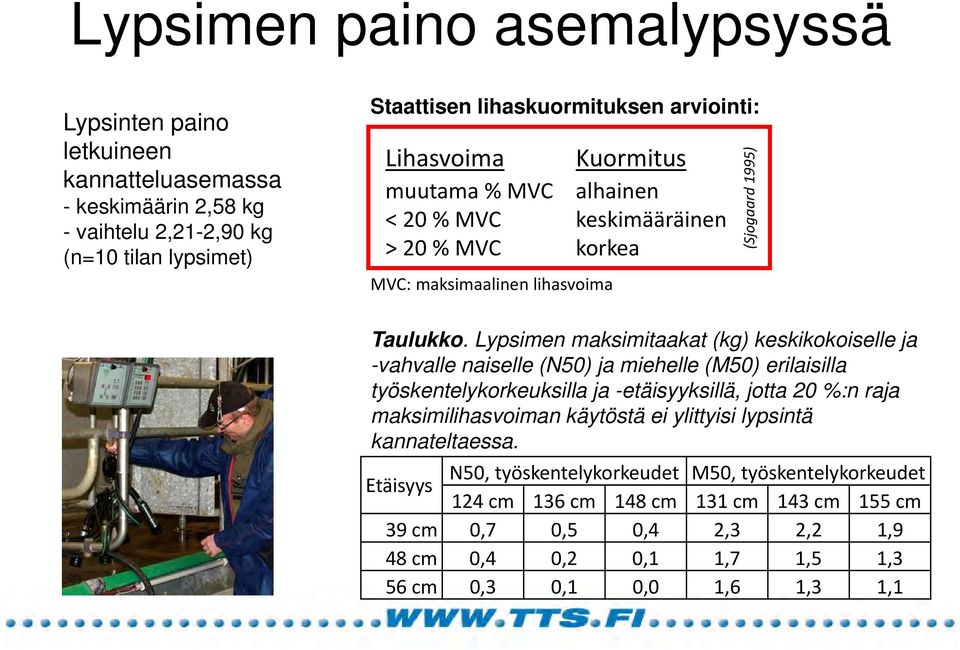

19 Lypsimen paino asemalypsyssä Lypsinten paino letkuineen kannatteluasemassa - keskimäärin 2,58 kg - vaihtelu 2,21-2,90 kg (n=10 tilan lypsimet) Staattisen lihaskuormituksen arviointi: Lihasvoima Kuormitus muutama % MVC alhainen < 20 % MVC keskimääräinen > 20 % MVC korkea MVC: maksimaalinen lihasvoima (Sjogaa ard 1995) Taulukko. Lypsimen maksimitaakat (kg) keskikokoiselle ja -vahvalle naiselle (N50) ja miehelle (M50) erilaisilla työskentelykorkeuksilla ja -etäisyyksillä, jotta 20 %:n raja maksimilihasvoiman käytöstä ei ylittyisi lypsintä kannateltaessa. Etäisyys N50, työskentelykorkeudet M50, työskentelykorkeudet 124 cm 136 cm 148 cm 131 cm 143 cm 155 cm 39 cm 0,7 0,5 0,4 2,3 2,2 1,9 48 cm 04 0,4 02 0,2 01 0,1 17 1,7 15 1,5 13 1,3 56 cm 0,3 0,1 0,0 1,6 1,3 1,1

20 Lypsimen kannatinvarsi Vähentää ää hartioihin ihi kohdistuvaa kuormitusta noin 50 % Ei hidasta työskentelyä Ei sovellu rinnakkais- asemaan Kuva: Sakari Alasuutari

21 Keskuskappaleeton lypsin Keskuskappaleettoman lypsimen kiinnityksessä kannattelun tarve pienenee ja yhdelle kädelle kohdistuva paino on 300 g:n luokkaa (kuva: SiliconForm:

22 Lypsyrobotti Kuva: Janne Karttunen

23 Muita lypsyn apuvälineitä Vyötaskut lypsyliinoja y varten 05 n & Murto 200 man, Laitinen Kuva: Manninen, Ny Kuva: Faba Riittävä määrä suihkemukeja tai helposti mukana kannettava suihkemuki (vedinkastopullo) vähentää hakemisen tarvetta.

24 Ihminen kone -kommunikaatio Näyttölaitteet - informaatiosisältö: i tarpeellisuus, riittävyys - informaation siirtokanava <= informaation ominaisuudet, tärkeys ja ajankohtaisuus, muu informaatiokuorma, olosuhteet, työn luonne - merkkikieli: esitystapa Ohjaimet - Toimintaan sopiva - Käteen sopiva Esim. Lypsy-yksikön ohjainlaite (näppäimistö) Lypsyrobotin käyttöliittymät Tietokoneohjelmien käyttöliittymät Matkapuhelimien käyttöliittymät

25 Organisointi TEKNIIKKA ORGANISOINTI Ajallinen organisointi Sisällöllinen organisointi Suorittamisen organisointi Sosiaaliset suhteet työssä IHMINEN TYÖ YMPÄRISTÖ

26 Ajallinen organisointi Työprosessin toimivuus Logistiikan toimivuus Odottamisen minimointi Resurssien käytön vuorottelu Kuormituksen tasaaminen Työhygieeniset syyt

27 Lypsäjän käyttöaste erilaisilla lypsyasemilla ja lehmämäärillä Toimintakaavio 8-paikkaisella lypsyasemalla Yksipuolinen tai pakkotahtinen työ vaatii ylimääräisiä taukoja: - Lyhyitä (5-10 min) taukoja 0,5-1 h välein - Jatkuvassa toistotyössä useita toistuvia lyhyitä (2-4 s) taukoja liikesarjojen väleihin.

28 Työympäristö TEKNIIKKA TYÖ IHMINEN ORGANISOINTI YMPÄRISTÖ Työskentely- ja liikkumistilat i t Layout Toiminnot ja työpisteet Materiaalinkulku Kulkuväylien mitoitus Työpiste Työskentelypaikkojen mitoitus Työhygienia Fysikaalinen Kemiallinen Biologinen Toiminnan kuormittavuus Toiminnan sujuvuus Kuljetusten, kulkemisten ja tilankäytön tehokkuus

29 Layout Maitohuone/karjakeittiö eläintila Maitohuone lypsyasema Avopäätyinen lypsyasema Eläintila kokoomatila lypsyasema Kuivikevarasto eläintila Vesipisteet, pesupaikat Säilytystilat til t lypsyn pientarvikkeille ikk ill

30 Layout Välineiden sijoittaminen Lehmäliikenne Kuva: Markku Lätti

31 Kulkuväylät lät portaat t Perussääntö: 2 x nousu + etenemä = 63 cm Työturvallisuuden kannalta suositeltavin: nousu 17 cm, etenemä 29 cm (+ ei vaihtelua!) Leveys vähintään 60 cm Kaide, jos yli 4 askelmaa

32 Kulkuväylät lät muut tkulkutiet t Pitävä lattian pinta myös märkänä Ei tasoeroja lattiassa Luiskan kaltevuus < 1:8 Riittävän korkeat (väh. 200 cm) ja leveät (väh. 90 cm) oviaukot Riittävän ä korkeat k (väh. 210 cm) ja leveät kulkutiet (pääkulkutie väh. 120 cm) Vähintään yksi ulospäin aukeava ovi

33

34 Työpiste Mitoituksessa ja työvälineiden sijoittelussa otettava huomioon Käyttäjien mitat + vaihtelu Tehtävän mukainen perustyöasento Asennon tukeminen ja vaihtelu Katselukohteiden sijoittelu Käsien työskentelyalueet Työskentelykorkeus ja työtason korkeus Jalkatila (Launis & Lehtelä 2006) Kuva: Janne Karttunen

35 Työpiste lypsyetäisyys Kuva: Sakari Alasuutari

36 [eurooppalaiset 5. %-pisteen mitat] 100cm 50cm 25cm

37

38 Työpiste - työskentelykorkeus Työskentelykorkeus riippuu lypsysyvennyksen syvyydestä ja lehmän maavarasta Utareen pohjan parren pinta - Keskimäärin 49.1 cm - Mediaani 50.0 cm - 50 % lehmistä: 44,0 54,5 cm - 90 % lehmistä: 35,0 61,6 cm - 1 % lehmistä: < 30 cm - 1 % lehmistä: > 65 cm 200 ayrshire-rotuista lehmää Suositeltavat työkorkeudet erityyppisissä seisomatöissä sekä 10 eri tilan lypsäjien työskentelykorkeudet lypsysyvennyksen lattiatasosta lehmän utareen pohjaan (tähdet). Käsien työskentelyalue on tästä noin 20 cm alaspäin ulottuvalla alueella (kaksipäinen nuoli).

39 Olkavarren kohoasentoja (yli 45 ) ei saisi olla yli tunnin ajan päivittäisestä työajasta Mukavuusalueet (Lähde: Toisto-Repe, Työterveyslaitos)

40 Tiloilta kerätyn tutkimusaineiston perusteella interpoloidut keskimääräiset työskentelykorkeudet keskikokoiselle naiselle (vas.; 136 cm) ja miehelle (oik.; 143 cm). Lihasten kuormittuminen määritettiin lypsimen kannattelukorkeudella, joka on 20 cm utareiden pohjan alapuolella ± 6 cm (keskikokoisella naisella alimmillaan 110 cm ja miehellä 117 cm).

41 Vasemman olkavarren kohoasentojen (>30 ) osuus lypsimen kiinnitysvaiheessa it ih erilaisilla suhteellisilla työskentelykorkeuksilla ja - etäisyyksillä. Oikean olkavarren kohoasentojen (>30 ) osuus lypsimen kiinnitysvaiheessa erilaisilla suhteellisilla työskentelykorkeuksilla ja - etäisyyksillä.

42 Työpisteen sopiva mitoitus Työskentelykorkeus y Utareen pohja lypsäjän hartiatasolla olkavarren puolivälin tasolla <= Lypsysyvennyksen mitoitus <= Säätölattia Työskentelyetäisyys y yy 40 cm <= Lypsiparsien p mitoittaminen <= Putkiston yms. laitteiston sijoittaminen lypsysyvennyksen reunan alle <= Lehmän liikkeitä rajoittava lypsyparsirakenne <= Lämmitettävä lypsysyvennyksen reuna

43 Huolto- ja korjaustöiden huomioon ottaminen

44 Fysikaalinen työhygienia yg Lämpöolot Valaistus Melu Kemiallinen työhygienia Työhygienia lt C (2,2 met), RH %, veto <0,4 m/s käytävät 100 lx, työalueet 200 lx, lypsy lx, maitohuone lx < 75 db(a) Kemikaalit: puhdistus- ja desinfiointiaineet i i t säilytys, käyttö; suojautuminen; kumikemikaalit Orgaaninen pöly <= kuivikkeet, kuivaheinä HTP 8h 5 mg/m 3 Biologinen työhygienia Eläinepiteeli Sieni- ja virustaudit <= eläinten terveys Homeet <= rehut (heinä, vilja), kuivikkeet Bakteerit <= likavedet Nyman, 2005 a: Manninen, nen & Murto 2 Kuva Laitin

45 Lähteitä Liebers, F., Jakob, M. & Behrendt, S Physical load during machine milking regarding weight of the milking unit and working level experimental study. 16. Arbeitswissenschaftliche Kolloquim des VDI-MEG Arbeitskreises Arbeitwissenschaften i im Landbau , Potsdam. Bornimer Agrartechnische h Berichte, Heft 66: Gustavsson, A. 2009/10. Automatiska mjölkingssytem så påverkas arbetstid och arbetsmiljö. JTI Informerar 124: > Publicerat > JTI informerar Jakob, M. Liebers, F. & Behrendt, S Body posture variation during machine milking regarding weight of milking unit and height experimental study. 16. Arbeitswissenschaftliche Kolloquim des VDI-MEG Arbeitskreises Arbeitwissenschaften im Landbau , Potsdam. Bornimer Agrartechnische Berichte, Heft 66: Karttunen, J Maidontuottajan työ, työkyky ja vapaa-aika. Työtehoseuran julkaisuja 389: Karttunen, J. & Lätti, M Tehokkuutta ja hyvinvointia lypsykarjatiloille. TTS tutkimuksen tiedote, luonnonvara-ala: maatalous 2 (611): Karttunen, J., Suutarinen, J., Leppälä, J., Louhelainen, K. & Tuure, V-M Suhteellisesti vaarallisimmat maataloustyöt töiden organisoinnilla turvallisuutta ja tehokkuutta maatiloille. Työtehoseuran julkaisuja 397: Kivinen, T., Kaustell, K.O., Hakkarainen, K., Tuure, V-M., Karttunen, J. & Hurme, T Lypsykarjapihaton toiminnalliset mitoitusvaihtoehdot. MTT:n selvityksiä 137: Launis, M. & Lehtelä, J Ergonomiaopas koneiden ja työvälineiden hankintaan, käyttöön ja tarkastamiseen. Työterveyslaitos. 88 s. Tuure, V-M., Alasuutari, S. & Kallionpää, P Lypsyaseman mitoituksen ja lypsimen painon vaikutus työkuormitukseen asemalypsyssä. TTS tutkimuksen tiedote, luonnonvara-ala: maatalous 10 (619): Uusi-Kämppä, ä J. & Rissanen, P. (toim.) Suuret pihatot t eläinten hyvinvointi, i lypsyn työnmenekki, työolot t ja ympäristönhoito. Maa- ja elintarviketalouden tutkmuskeskus, Maa- ja elintarviketalous 47: Väyrynen, S Suunnittelijan ergonomia. Soveltavan ergonomian laboratorio (SEL), Päivärinne-julkaisusarja 1: Väyrynen, S., Nevala, N. & Päivinen, M Ergonomia ja käytettävyys suunnittelussa. Teknologiateollisuus. Tammer- Paino Oy, Tampere. 330 s.

46 Nettilinkkejä Milking cows Good practices in agriculture: social participation i in the prevention of musculoskeletal disorders. 23 s. > Milking cows > Summary milking cows WinOWAS - A Computerized System for the Analysis of Work Postures. Sosiaali- ja terveysministeriö HTP-arvot Haitalliseksi tunnetut pitoisuudet. Julkaisuja 11: > Koko julkaisu Keskuskappaleeton lypsin Multilactor: Manninen, E., Nyman, K., Laitinen, K., Murto, K. & Hovinen, M Lypsy parressa ja pihatossa. MTT Maitokoneet-yksikkö. 59 s.
