1 ARITERM OY Arimatic 500 Käyttöohje

2 Sisältöluettelo 1. Yleistä Kuljetus, varastointi ja pakkauksen avaaminen Takuu Asennus ja käyttöönotto Järjestelmäkuvaus Järjestelmän käyttö Pääsivut PÄÄSIVU HÄLYTYKSET-sivu ASETUKSET-sivu KÄYTTÖ-sivu Optiot Kellonaika ja päivämäärä Kieli Sytytys Automaattisytytys Teho Tehoasetukset Syöttöruuvi-asetukset Ensiöpuhaltimet-asetukset Toisiopuhaltimet-asetukset Syöttölaitteet Pellettiruuvi Pellettisyötin PS10 ( kw) Pellettisyötin PS13 ( kw) Hakeruuvi d159 mm Hakeruuvi d194 mm Varastoruuvi-asetukset Savukaasuimuri Lisävarusteet Tankopurkain

3 17.2 Nuohousasetukset Pulssisammutus Happisäädin Tuhkaruuvit MultiJet-ohjaus Shunttiohjaus (Lämmityspiirin säätö) Savukaasun lämpötila Varaajaohjaus Energiamittaus GSM-hälytykset Vianetsintä Muistiinpanot

4 1. Yleistä Arimatic 500 on monipuolinen biolämmitysjärjestelmien ohjausautomaatio. Ohjauskeskus soveltuu 1-poltinjärjestelmiin kw asti (BioJet, HakeJet ja MultiJet-polttimet), niin pelletille kuin hakkeellekin. Järjestelmän ohjaus on toteutettu ohjelmoitavalla logiikalla (Siemens S7-1200). Käyttöliittymänä on graafinen 4 -kosketusnäyttö (lisävarusteena 7 ). Savukaasuimuri on taajuusmuuttaja ohjattu ja palamisilmapuhaltimina käytetään helpposäätöisiä ja energiatehokkaita EC-puhaltimia. Arimatic 500-ohjauskeskuksesta on kaksi versio: hake ja pelletti. Vakiona keskus sisältää ohjaukset syöttöruuville, varastoruuville, palamisilmapuhaltimille (4 kpl), automaattisytytykselle, tuhkaruuville (2 kpl), sekoituspumpulle ja savukaasuimurille. Lisäksi keskuksessa on UPSakkuvarmennus. Keskus voidaan varustaa monipuolisilla lisävarusteilla. Arimatic 500-ohjauskeskus kootaan lattiakaappiin, jonka koko on: leveys 1080 mm, korkeus 1200 mm ja syvyys 250 mm. 2. Kuljetus, varastointi ja pakkauksen avaaminen Keskus toimitetaan lavalla. Pakkaus on syytä avata vasta mahdollisimman lähellä asennuspaikkaa. Keskus on säilytettävä sisätiloissa. Vastaanottajan on tärkeää todeta keskuksen kunto ennen vastaanottamista. Vauriotapauksissa on viipymättä otettava yhteys myyjään. Pakkauksen avaamisen jälkeen on tärkeää tarkastaa keskuksen sisältö. Keskukseen kuuluvat anturit toimitetaan erillisessä pakkauksessa, normaalisti muun laitetoimituksen yhteydessä. Tarkasta anturit pakkauksessa olevan varustelistan mukaisesti. 3. Takuu Ariterm myöntää toimittamilleen laitteille 1 vuoden takuun. Takuu on voimassa yhden vuoden alkaen käyttöönottopäivästä tai enimmillään 18 kuukautta toimituspäivästä. Takuu kattaa valmistus- ja materiaalivirheet. Ariterm Oy toimittaa uudet osat viallisten tilalle veloituksetta. Varaosalle myönnettävä takuu on 12 kuukautta. Takuu ei kata mahdollisia virheellisestä asennuksesta johtuvia tai ukkosen aiheuttamia vaurioita. 3

5 4. Asennus ja käyttöönotto Asenna keskus paikkaan, josta järjestelmän käyttäminen ja kaapeleiden asennus on helppoa. Keskuksen eteen tulee jättää vapaata tilaa noin 1 m. Sähkökytkennät tehdään piirikaavion mukaisesti Moottorisuojien virtarajat on asettettava moottorin nimellisvirran mukaisesti. Virta-arvot löytyvät moottorin tyyppikilvestä. Kun sähkökytkennät ovat tehty, voidaan keskus käynnistää. ASETUKSETsivulta päästään OPTIOT-valikkoon, josta määritetään järjestelmässä olevat laitteet, esim. Tuhkaruuvi1. Älä valitse järjestelmään kuulumattomia toimintoja/laitteita, koska tämä voi aiheuttaa aiheettomia häiriöitä. HUOM! OPTIOT-valikkoon pääsee Huolto-tason tunnuksella. Järjestelmämäärityksen jälkeen tarkastetaan mahdolliset hälytykset, jotka voivat johtua esim. asentamattomista tai väärin kytketyistä antureista. Turvalaitteiden toiminta tulee testata/tarkastaa, kuten HätäSeis-painikkeet, termostaatit ja luukkukytkimet. Tarkasta KÄSIKÄYTTÖ-valikosta ruuvien pyörimissuunnat ja testaa kaikki toiminnot (puhaltimet, ruuvit). Järjestelmässä on valmiina ns. tehdasarvot, mutta esimerkiksi TEHOasetukset on säädettävä polttoaineen mukaan. Säätämisessä käytetään apuna savukaasuanalysaattoria, jotta varmistutaan puhtaasta palamisesta. Lisäksi VARASTORUUVI-asetukset on säädettävä, koske ne riippuvat syöttöruuvin ja varastoruuvin välisen suppilon koosta. HUOM! Mikäli järjestelmä on varustettu automaattisytytyksellä, on AUTOMAATTISYTYTYS-asetukset määritettävä aina tapauskohtaisesti. Asetukset määrittää valtuutettu huoltomies käyttöönoton yhteydessä. Väärät sytytysajat ja asetukset voivat aiheuttaa epäonnistuneen sytytyksen ja järjestelmän pysähtymisen. HUOM! Keskuksen ovessa on pääkytkin, jolla keskuksen sähkösyöttö kytketään pois ennen kuin oven voi avata. Pääkytkin EI katkaise UPS-laitteen (akkuvarmennuslaite mm. ohjauslogiikalle ja GSM-modeemille) antamaa jännitettä. 4

6 5. Järjestelmäkuvaus EI KÄYTÖSSÄ (SEIS-tila) -pumput käy -savukaasuimuri käy päällä AUTOMAATTI Ei liekkiä Liekki HÄLYTYS Esim. HätäSeis tai liekinvalvonta. ALASAJO - käyttäjän toimesta - varaajaohjaus (käynnistys automaattisesti) SYTYTYS 1 1. Tuuletus 2. Suppilon täyttö 3. Sytytyspanos 4. Sytytys Liekki SYTYTYS 2 Vakioteho TEHOKÄYNTI % teho Kattilalämpö > Asetus+Hystereesi Kattilalämpö < Asetus+0.5xHystereesi YLLÄPITO Hiilloksen ylläpito Järjestelmä käynnistetään AUTOMAATTI-painikkeesta, jonka jälkeen avautuu sytytystä avustavat sivu. Mikäli liekinvalvonta tunnistaa liekin, siirtyy poltin suoraan tehokäynnille. Sytytysvaiheen jälkeen poltin siirtyy tehokäynnille, jossa polttimen teho säätyy tarvittavan kattilaveden lämpötilan mukaan (lämmitystarpeen mukaan). Automatiikka pyrkii pitämään kattilaveden lämpötilan asetuksessaan. Mikäli lämmitystarve on hyvin pientä ja kattilaveden lämpötila nousee liikaa, menee poltin ylläpidolle. Ylläpidolla poltin pyrkii pitämään hiilloksen palopäässä. Kun kattilaveden lämpötila laskee, palaa poltin takaisin tehokäynnille. ALASAJO-painikkeella 5

7 käyttäjä pysäyttää varaston toiminnan ja syöttöruuvi ajetaan tyhjäksi. Tätä toimintoa käytetään esimerkiksi huollon yhteydessä. SEIS-painike pysäyttää järjestelmän heti. Vain pumput ja savukaasuimuri jäävät päälle. Nämä toiminnot pitää pysäyttää manuaalisesti. Varaajakäytössä alasajotoiminto menee päälle automaattisesti, kun varaajan alalämpötila nousee yli asetuksensa (esim. 80 C). Automaattisytytys käynnistyy, kun varaajan ylälämpötila laskee alle asetuksensa (esim. 60 C). Hälytystilanteessa näytölle ilmestyy punainen vilkkuva valo. HÄLYTYKSETsivulta nähdään hälytyksen syy ja kellonaika. Sivulta voidaan kuitata hälytys ja nähdä myös hälytyshistoriaa. 6. Järjestelmän käyttö Graafinen käyttöliittymä mahdollistaa järjestelmän helpon hallinnan. Käyttöliittymä on jaettu neljään pääsivuun: PÄÄSIVU, HÄLYTYKSET, ASETUKSET ja KÄYTTÖ. Sivu vaihdetaan näytön alareunassa olevasta painikkeesta. PÄÄSIVU-sivu ASETUKSET-sivu KÄYTTÖ-sivu HÄLYTYKSET-sivu SHUNTTI-sivu VARAAJAKÄYTTÖ-sivu 6

8 PÄÄSIVULLA esitetään graafisesti järjestelmän toimintaa. Sivulta voidaan lukea mm. lämpötilat, puhaltimien tehot ja syöttöruuvin käynti. HÄLYTYKSET-sivulle tulee ilmoitukset aktiivisista häiriöistä. Lisäksi sivulta päästään kuittaamaan hälytys ja lukemaan hälytyshistoria-tietoja. ASETUKSET-sivulla on eri toimintoihin liittyvät valikot, joista voidaan muokata kyseisen toiminnon parametreja. Sivulla esitettävät valikot määrittyvät sen perusteella, mitkä ominaisuudet on OPTIOT-valikosta määritelty käyttöön. KÄYTTÖ-sivulta ohjataan järjestelmää. Käyttäjä voi ajaa käsikäytöllä toimintoja, laittaa järjestelmän automaatille tai pysäyttää järjestelmän. Lisäksi sivulla on mm. pumppujen käytöt. Järjestelmässä on kaksi salasanoin suojattua käyttäjätasoa: KÄYTTÄJÄ ja HUOLTO. KÄYTTÄJÄ-tason takana on kaikki asetukset, jolloin ulkopuoliset eivät pääse muuttamaan asetuksia. KÄYTTÄJÄ-tason tunnus on user ja salasana on user. HUOLTO-taso on tarkoitettu valtuutetuille huoltomiehille. Huolto-tasoon kuuluvat mm. anturien skaalaus-asetukset, PID-parametrit ja OPTIOT-valikko. HUOLTO-tason tunnus on ariterm ja salasana service. Tunnus muutetaan painamalla ensin Login-tekstiä. 7

9 7. Pääsivut 7.1 PÄÄSIVU Kuva 1. PÄÄSIVU - poltin SEIS-tilassa. Käyttöliittymän PÄÄSIVULLA esitetään seuraavat asiat: - Polttimen käyttötila (TEHOKÄYNTI, YLLÄPITO, KÄSIKÄYTTÖ, SEIS) - Kattilaveden lämpötila - TEHO-%, jolla poltinta parhaillaan ajetaan - Ensiö- ja toisiopuhaltimien tehot - Savukaasuimurin teho - Syöttöruuvin käynti - Varastoruuvin käynti - Suppilon pinta-anturin tila - Liekinvalvontatieto - Tulipesän alipaine - Jäännöshappi (jos ko. optio käytössä) - Savukaasujen lämpötila (jos ko. optio käytössä) - Syöttöruuvin lämpötila (jos ko. optio käytössä) - Tankopurkain (jos ko. optio käytössä) 8

10 - Siilon alaraja (jos ko. optio käytössä) - Kellon aika ja päivämäärä. PÄÄSIVULTA ei voi muuttaa järjestelmän toimintaan liittyviä asetuksia. Nämä ovat tehtävissä ASETUKSET-sivulta. 7.2 HÄLYTYKSET-sivu Kuva 2. HÄLYTYKSET-sivu Hälytystilanteessa näyttöön ilmestyy punainen vilkkuva valo ja järjestelmä menee Seis-tilaan. HÄLYTYKSET-sivulla näkyy aktiivinen hälytys (Tilakohta), kellonaika (Aika) ja hälytyksen syy (Teksti). Hälytyksen aiheuttaja tulee poistaa ennen kuin kuittaus voidaan tehdä (Kuittaus-painike). Hälytykset jäävät historiaan ja se voidaan nollata Tyhjennä-painikkeesta. Kuittauksen jälkeen järjestelmä pitää käynnistää uudestaan AUTOMAATTIpainikkeesta. 9

11 7.3 ASETUKSET-sivu Kuva 3. ASETUKSET-sivu - kaikki Optiot valittuna. ASETUKSET-sivulla on eri toimintoihin liittyvät valikot, josta voidaan muokata kyseisen toiminnan parametrejä/asetuksia. Sivulla esitettävät valikot määrittyvät sen perusteella, mitkä ominaisuudet on OPTIOT-valikosta määritelty käyttöön. Aina esitetään seuraavat valikot: TEHO, SYÖTTÖRUUVI, VARASTORUUVI, ENSIÖPUHALLIN, TOISIOPUHALLIN, SAVUKAASUIMURI, KIELI ja OPTIOT. 10

12 7.4 KÄYTTÖ-sivu Kuva 4. KÄYTTÖ-sivu - Järjestelmä SEIS-tilassa. KÄYTTÖ-sivulta ohjataan järjestelmän toimintaa. Kun järjestelmä ei ole päällä (SEIS), näkyy sivulla AUTOMAATTI-, KÄSIKÄYTTÖ- ja SEIS-painikkeet. Yläkentässä lukee järjestelmän tila ''SEIS''. Kun järjestelmä on Automaattitilassa (poltin tehokäynnillä), häviää sivulta KÄSIKÄYTTÖ-painike ja NUOHOUS- sekä ALASAJO-painike ilmestyvät. Mikäli optioista on valittuna Nuohous ja Tuhkaruuvi, tulee näyttöön käyttöpainikkeet näille toiminnoille. Näillä painikkeilla voidaan ohittaa niiden ajastettu toiminta. SEIS-painikkeella järjestelmä pysähtyy poislukien pumput ja savukaasuimuri, jotka pysäytetään erikseen omista painikkeista. 11

13 KÄSIKÄYTTÖ Järjestelmää on tarve ajaa manuaalisesti käyttöönoton tai esim. huollon yhteydessä. Mikäli käyttäjä menee kesken automaattiajon käsikäyttösivulle (HUOM! Ensin painettava SEIS-painikettta), savukaasuimuri ja pumput jäävät päälle. Valikossa voidaan ohjata seuraavia toimintoja: - Syöttöruuvi - Varastoruuvi - Ensiöpuhaltimien tehonsäätö - Toisiopuhaltimien tehonsäätö - Savukaasuimurin tehonsäätö - Tankopurkain - Tuhkaruuvit - Liikkuva-arinan ajo - Taakse-painike, jonka avulla ruuveja voidaan ajaa taakse. - Nuohous - Jäähdytyspumppu - Kuumailmapuhallin - Verkostopumppu - Sekoitus pumppu - Latauspumppu HUOM! KÄSIOHJAUS-sivulla näytettävät painikkeet riippuvat OPTIOT-sivun asetuksista (valituista toiminnoista). 12

14 Kuva 5. Käsiohjaus 1 -sivu. Kuva 6. Käsiohjaus 2 -sivu 13

15 AUTOMAATTI Kun poltin asetetaan Automaatti-tilaan, siirtyy poltin normaaliin Tehokäyntitilaan, mikäli liekinvalvonta havaitsee liekin. Poltinohjaus säätää tehoa välillä %. Jos liekinvalvonta ei havaitse liekkiä, siirrytään ohjattuun sytytysvaiheeseen. ALASAJO Tämä toiminto pysäyttää varastojärjestelmän toiminnan ts. pudotussuppiloa ei enää täytetä. Järjestelmä jatkaa toimintaansa niin kauan kuin syöttöruuvissa ja suppilossa riittää polttoainetta. Toiminta keskeytyy lopulta Häiriö! Liekkihälytykseen. Toimintoa voidaan käyttää esim. valmistautuessa kattilan ja polttimen huoltoon. Varaajakäytössä alasajotoiminto aktivoituu automaattisesti, kun varaajan alalämpötila ylittää asetetun lämpötilan. Poltin jää kuitenkin valmiustilaan, odottamaan käynnistyskäskyä. Käynnistyskäsky tulee, kun varaajan ylälämpötila on laskenut alle asetuslämpötilan. SEIS Toiminto pysäyttää järjestelmän kaikki laitteet lukuun ottamatta savukaasuimuria ja pumppuja, jotka pitää pysäyttää erikseen omista painikkeista. NUOHOUS Painikkeesta voidaan ohjata konvektion nuohousmoottoria, ohittaen niille asetetut ajastetut toiminnot (BioComp-kattila). TUHKARUUVIT Painikkeesta voidaan ohjata tuhkaruuveja, ohittaen niiden ajastetut toiminnot. PUMPUT Painikkeista voidaan ohjata pumppuja ja tarvittaessa pysäyttää ne. 14

16 8. Optiot OPTIOT-valikkoon pääsee vain Huolto-tason tunnuksilla. Käyttöönoton yhteydessä määritetään OPTIOT-valikosta järjestelmään kuuluvat ominaisuudet/lisävarusteet. Esimerkki: Hakejärjestelmään kuuluvat tankopurkain T1, MultiJet 500 kw poltin, pulssisammutusjärjestelmä ja jäännöshappimittaus. Tällöin OPTIOT-valikosta tulee ottaa käyttöön Tankopurkain, Liikkuva-arina, Ensiöpuhallin 2, Toisiopuhallin 2, Pulssisammutus ja Happimittaus. Tämän jälkeen ASETUKSET-sivulle ilmestyy näiden toimintojen asetusvalikot. HUOM! Varmista, että kytkemättömät optiot eivät ole käytössä, koska tämä saattaa aiheuttaa turhia hälytyksiä. Tuhkaruuvin käyttötavaksi voidaan valita joko jatkuva käyttö tai pulssikäyttö. Esimerkki. Järjestelmässä on kaksi tuhkaruuvia sarjassa. Tulipesästä tulevaa tuhkaruuvi 1:stä pulssitetaan ja tuhkaruuvi 2:sta ajetaan jatkuvasti, kun tuhkaruuvit käynnistyvät. Tällöin vältytään tuhkaruuvien tukkeutumiselta. Nuohouksessa on valittavissa moottorikäyttö (BioComp-kattila sarjan nuohuos) tai ilma (paineilmanuohous). Valittavat optiot: 1. GSM (tekstiviestihälytysjärjestelmä) 2. Ensiöpuhallin 2 3. Toisiopuhallin 2 4. Varastoruuvi 2 5. Tuhkaruuvi 1 (Pulssikäyttö/Jatkuva käyttö) 6. Tuhkaruuvi 2 (Pulssikäyttö/Jatkuva käyttö) 7. Syöttöruuvin lämpötilamittaus 8. Tuhkaruuvi 3 (Pulssikäyttö/Jatkuva käyttö) 9. Tuhkaruuvi 4 (Pulssikäyttö/Jatkuva käyttö) 10. Pulssisammutus 11. Liikkuva-arina 12. Sulkusyötin Optiot 2-sivulla 13. Automaattisytytys 15

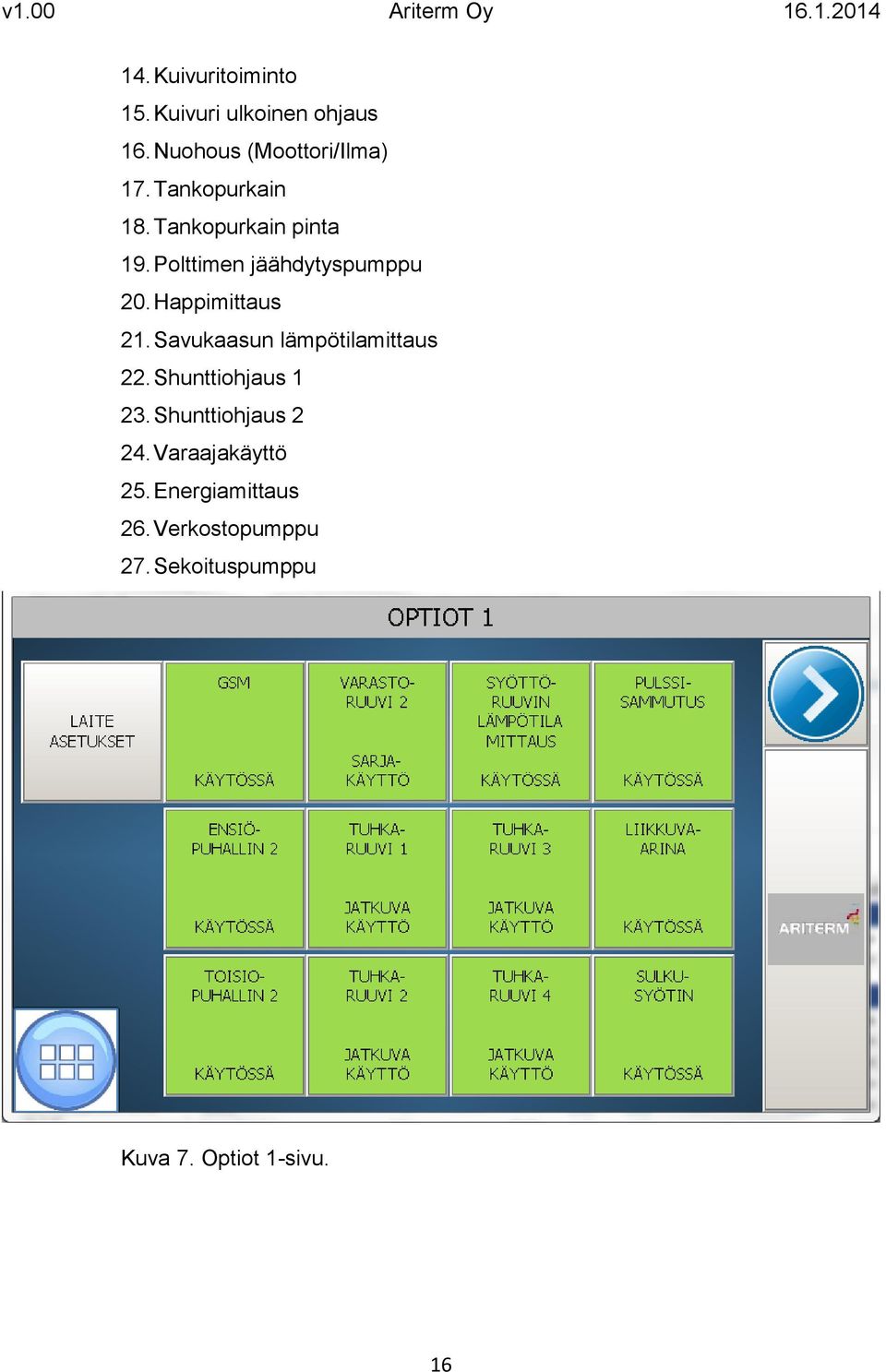

17 14. Kuivuritoiminto 15. Kuivuri ulkoinen ohjaus 16. Nuohous (Moottori/Ilma) 17. Tankopurkain 18. Tankopurkain pinta 19. Polttimen jäähdytyspumppu 20. Happimittaus 21. Savukaasun lämpötilamittaus 22. Shunttiohjaus Shunttiohjaus Varaajakäyttö 25. Energiamittaus 26. Verkostopumppu 27. Sekoituspumppu Kuva 7. Optiot 1-sivu. 16

18 Kuva 8. Optiot 2-sivu 9. Kellonaika ja päivämäärä Asetukset näkyvät PÄÄSIVULLA vasemmassa ylälaidassa. Aika ja päivämäärä voidaan muuttaa painamalla kyseisiä asetuksia. 10. Kieli Kieli valitaan ASETUKSET-sivulla olevasta lippu-painikkeesta. Sivulla näkyy myös näytön versio. 17

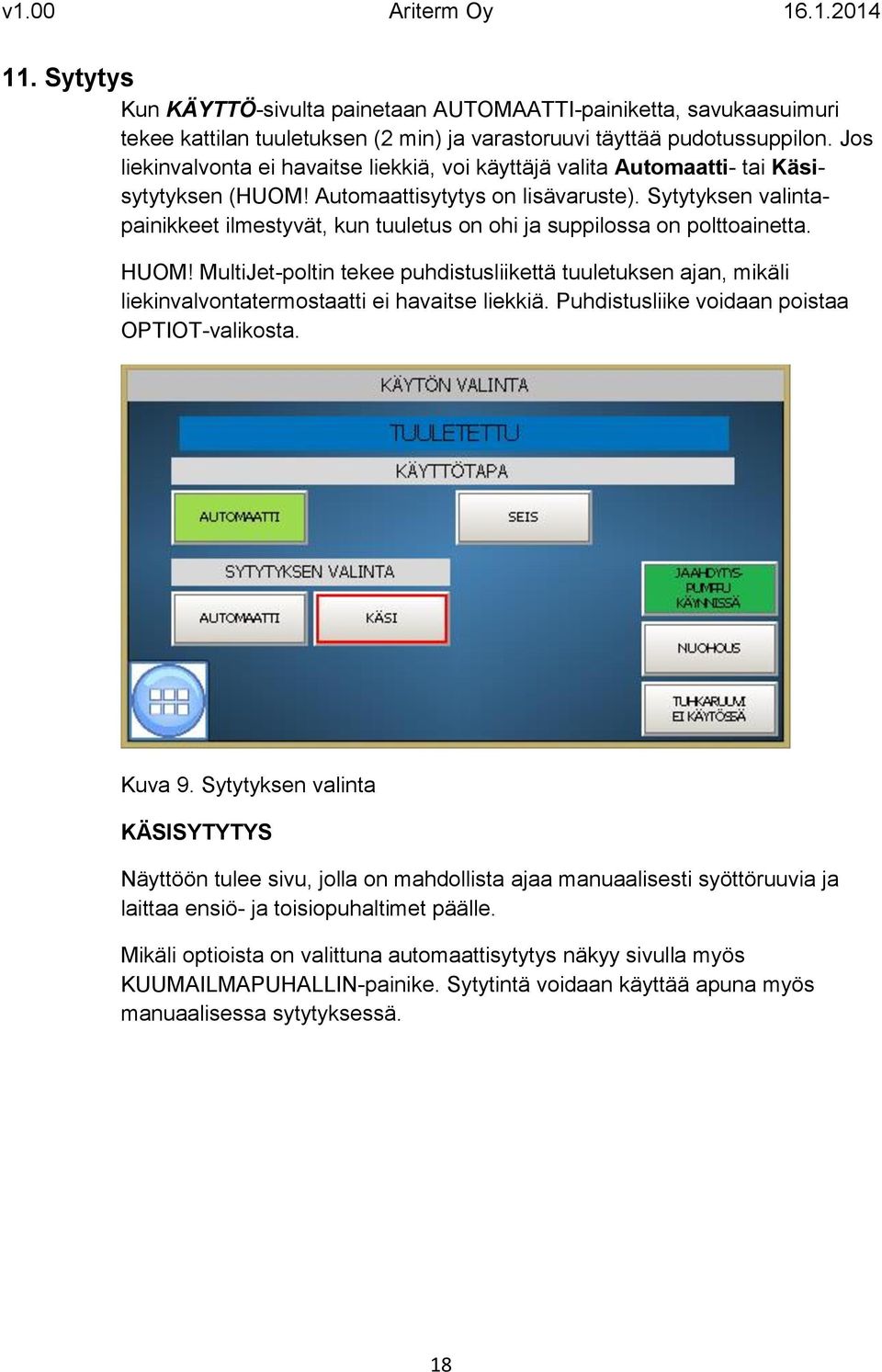

19 11. Sytytys Kun KÄYTTÖ-sivulta painetaan AUTOMAATTI-painiketta, savukaasuimuri tekee kattilan tuuletuksen (2 min) ja varastoruuvi täyttää pudotussuppilon. Jos liekinvalvonta ei havaitse liekkiä, voi käyttäjä valita Automaatti- tai Käsisytytyksen (HUOM! Automaattisytytys on lisävaruste). Sytytyksen valintapainikkeet ilmestyvät, kun tuuletus on ohi ja suppilossa on polttoainetta. HUOM! MultiJet-poltin tekee puhdistusliikettä tuuletuksen ajan, mikäli liekinvalvontatermostaatti ei havaitse liekkiä. Puhdistusliike voidaan poistaa OPTIOT-valikosta. Kuva 9. Sytytyksen valinta KÄSISYTYTYS Näyttöön tulee sivu, jolla on mahdollista ajaa manuaalisesti syöttöruuvia ja laittaa ensiö- ja toisiopuhaltimet päälle. Mikäli optioista on valittuna automaattisytytys näkyy sivulla myös KUUMAILMAPUHALLIN-painike. Sytytintä voidaan käyttää apuna myös manuaalisessa sytytyksessä. 18

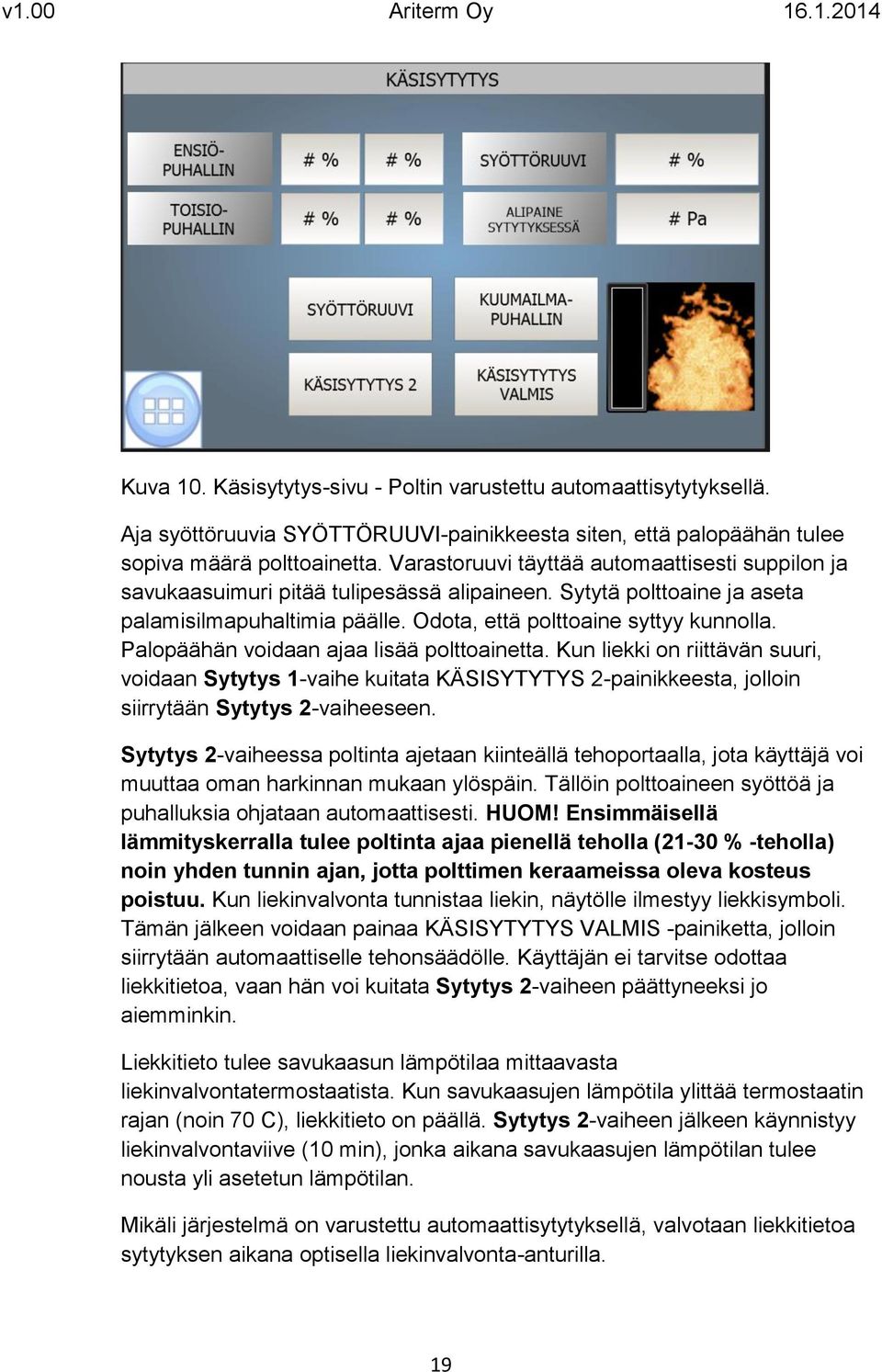

20 Kuva 10. Käsisytytys-sivu - Poltin varustettu automaattisytytyksellä. Aja syöttöruuvia SYÖTTÖRUUVI-painikkeesta siten, että palopäähän tulee sopiva määrä polttoainetta. Varastoruuvi täyttää automaattisesti suppilon ja savukaasuimuri pitää tulipesässä alipaineen. Sytytä polttoaine ja aseta palamisilmapuhaltimia päälle. Odota, että polttoaine syttyy kunnolla. Palopäähän voidaan ajaa lisää polttoainetta. Kun liekki on riittävän suuri, voidaan Sytytys 1-vaihe kuitata KÄSISYTYTYS 2-painikkeesta, jolloin siirrytään Sytytys 2-vaiheeseen. Sytytys 2-vaiheessa poltinta ajetaan kiinteällä tehoportaalla, jota käyttäjä voi muuttaa oman harkinnan mukaan ylöspäin. Tällöin polttoaineen syöttöä ja puhalluksia ohjataan automaattisesti. HUOM! Ensimmäisellä lämmityskerralla tulee poltinta ajaa pienellä teholla (21-30 % -teholla) noin yhden tunnin ajan, jotta polttimen keraameissa oleva kosteus poistuu. Kun liekinvalvonta tunnistaa liekin, näytölle ilmestyy liekkisymboli. Tämän jälkeen voidaan painaa KÄSISYTYTYS VALMIS -painiketta, jolloin siirrytään automaattiselle tehonsäädölle. Käyttäjän ei tarvitse odottaa liekkitietoa, vaan hän voi kuitata Sytytys 2-vaiheen päättyneeksi jo aiemminkin. Liekkitieto tulee savukaasun lämpötilaa mittaavasta liekinvalvontatermostaatista. Kun savukaasujen lämpötila ylittää termostaatin rajan (noin 70 C), liekkitieto on päällä. Sytytys 2-vaiheen jälkeen käynnistyy liekinvalvontaviive (10 min), jonka aikana savukaasujen lämpötilan tulee nousta yli asetetun lämpötilan. Mikäli järjestelmä on varustettu automaattisytytyksellä, valvotaan liekkitietoa sytytyksen aikana optisella liekinvalvonta-anturilla. 19

21 11.1 Automaattisytytys Kun OPTIOT-valikosta on valittu automaattisytytys käyttöön, ilmestyy ASETUKSET-sivulle AUTOMAATTISYTYTYS - valikko. HUOM! Vain valtuutettu huoltomies voi säätää automaattisytytykseen liittyvät asetukset. Kuva 11. AUTOMAATTISYTYTYS-asetukset. Asetus Tehdasarvo Asetusväli Toiminta Liekin arvo Tod.arvo % Näyttää optisen liekinvalvonta-anturin todellisen lukeman. Liekin raja-arvo 5 % % Optisen liekinvalvonta-anturin liekin tunnistusraja. Liekki viive 30 s s Liekin tunnistusviive. Sytytysvaihe s s Sytytys1-vaiheen pituus. Sytytyspuhallin ja palamisilmapuhaltimet ovat päällä. Sytytysvaihe s s Sytytys2-vaiheen pituus, jonka aikana poltin käy asetetulla teholla ennen siirtymistä automaattisäädölle. Syöttöruuvi Täyttöaika (lyhyt) 20 s s Syöttöruuvin lyhyt täyttöaika, jota voidaan käyttää, kun syöttöruuvi on Syöttoruuvi Täyttöaika (pitkä) Sytytyspuhallin sytytysvaiheessa 2 sytytystilanteessa täynnä. 20 s s Syöttöruuvin pitkä täyttöaika, jota voidaan käyttää, kun syöttöruuvi on sytytystilanteessa tyhjä. 30 s s Sytytyspuhaltimen päälläoloaika, liekintunnistamisen jälkeen (sytytysvaiheessa 2). 20

22 Automaattisytytys käynnistetään käyttäjän toimesta tai automaattisesti varaajakäytössä varaajan ylälämpötila-anturin mukaan. Ennen sytytystä, kattila tuuletetaan ja varastoruuvi täyttää suppilon automaattisesti. Kun suppilo on täyttynyt, käy syöttöruuvi Täyttöaika (pitkä)-asetuksen ajan, syöttäen sopivan määrän polttoainetta palopäähän. HUOM! Jos järjestelmä on pysähtynyt hälytykseen ja syöttöruuvi on täynnä polttoainetta, voi käyttäjä valita sytytyksen yhteydessä lyhyen täyttöajan, jolloin syöttöruuvi ajaa polttoainetta palopäähän vain Täyttöaika (lyhyt)-asetuksen ajan. Kuumailmapuhallin ja palamisilmapuhaltimet käynnistyvät Sytytysvaihe1- asetuksen ajaksi. Mikäli optinen liekinvalvonta havaitsee liekin tuona aikana, siirtyy poltin Sytytys 2-vaiheeseen. Optisen liekinvalvonta-anturit tulee havaita liekki Liekki viive -asetuksen ajan, jotta liekkitieto menee päälle. Jos optinen liekinvalvonta ei havaitse liekkiä Sytytys Vaihe 1-ajan kuluessa, pysähtyvät puhaltimet ja sytytin ja tulee Häiriö! automaattisytytys. Sytytys 2-vaiheessa poltin käy Syöttöruuvi-asetuksen mukaista tehoa Sytytys Vaihe 2-asetuksen ajan. Tämän jälkeen poltin siirtyy automaattiselle tehokäynnille. Mikäli liekki häviää Sytytys 2-vaiheessa, tulee Häiriö! automaattisytytys. Sytytyspuhallin sytytysvaiheessa 2-asetuksella voidaan jatkaa sytyttimen päälläolo-aikaa sytytys 2-vaiheessa, jossa palopäähän syötetään lisää polttoainetta. Esim. kostea hake vaatii pidemmän sytytysajan. Syöttöruuvin ja palamisilmapuhaltimien teho-asetukset sytytysvaiheiden aikana määritetään SYÖTTÖRUUVI / ENSIÖPUHALTIMET / TOISIOPUHALTIMET-asetukset sivuilla. SYTYTYS YP->TEHOKÄYNTI -painikkeesta voidaan ottaa käyttöön kuumailmapuhallin, kun poltin siirtyy Ylläpito-tilasta Tehokäynti-tilaan. 21

23 12. Teho Kuva 12. Tehonsäätö-asetukset Asetus Tehdasarvo Asetusväli Toiminta Lämpötila asetus 80 C C Kattilaveden asetuslämpötila. Poltin säätää tehoa siten, että kattilaveden lämpötila pysyy asetuksessa. Mitattu lämpötila Tod. arvo Kattilaveden todellinen lämpötila. C Lämpötila-asetuksen Hystereesi 5 C 0-50 C Mikäli kattilaveden lämpötila nousee hystereesin verran yli kattilaveden asetuslämpötilan, siirtyy poltin ylläpidolle. Poltin siirtyy takaisin tehokäynnille, kun kattilaveden lämpötila laskee 0.5xHystereesi (Esim C:ssa) Teho Tod.arvo % Polttimen todellinen teho Käsiasetus 21 % % Polttimen teho, kun tehonsäätö on asetettu KÄSI-tilaan. Poltin ajaa vakiotehoa, kunnes kattilaveden lämpötila nousee hystereesin yli asetuslämpötilan. Lämpötila-anturin Kattilaveden lämpötila-anturin 22

24 skaalaus Minimi C skaalaus. HUOM! Vaatii Huoltotason salasanan. Lämpötila-anturin skaalaus Maksimi C Kattilaveden lämpötila-anturin skaalaus. HUOM! Vaatii Huoltotason salasanan. Polttimen teho säätyy kattilaveden lämpötilan mukaan. Lämpötila asetuskenttään asetetaan haluttu kattilaveden lämpötila, jonka poltinohjauksen tehoa säätävä PID-säädin pyrkii pitämään. Hystereesi-asetus määrittää lämpötilan, jolloin poltin siirtyy ylläpitopoltolle. ESIMERKKI: jos Lämpötila-asetus = 80 C ja Hystereesi = 5 C, siirtyy poltin ylläpidolle kattilaveden lämpötilan noustessa 85 C:een. Kun lämpötila on laskenut astemäärän, joka on 0.5 x Hystereesi, esimerkissä 2.5 C:tta, siirtyy poltin takaisin tehokäynnille (tehoportaalle 21 %). Normaali käytössä poltinta ajetaan siten, että tehoa muutetaan automaattisesti lämmöntarpeen mukaan. Tällöin teho säätyy 1 %:n portailla välillä %. Poltinta on mahdollista ajaa myös kiinteällä teholla, jota käytetään polttimen säätämisen yhteydessä. Haluttu teho-% määritetään Käsiasetus-asetukseen ja AUTO/KÄSI-painikkeesta valitaan KÄSI-asento. Tässä tilassa poltinta ajetaan kiinteällä teholla, kunnes poltin siirtyy hystereesin mukaan ylläpidolle. Tehokäynnille palattaessa poltin jatkaa asetetulla kiinteällä teholla. TRENDI/PID-SÄÄTÖ-painikkeella päästää sivulle, jolla voidaan tarkastella tehon ja kattilaveden lämpötilan muutoksia aikajanalla. Tämä trendityökalu on hyödyksi etenkin käyttöönotossa, jos tehonsäädön parametreja on tarpeen virittää. Tällä sivulla päästään muuttamaan myös säätimen Vahvistus- ja Tiarvoja. Vahvistus- ja Ti-asetuksilla (integrointi) vaikutetaan säädön nopeuteen ja tarkkuuteen. 23

25 Kuva 13. TEHONSÄÄTÖ-sivu - Trendi. 13. Tehoasetukset Ohjausjärjestelmä säätää polttimen tehoa muuttamalla polttoaineen syöttöä (syöttöruuvin pulssi- ja taukoaikojen suhdetta) sekä ensiö- ja toisioilmapuhaltimien pyörimisnopeutta lämpökuorman vaihteluihin reagoiden. Ohjelmassa on 80 tehoporrasta (ylläpito 20% ja tehokäynti %), joita ohjaus käyttää. ASETUKSET-sivulla ovat SYÖTTÖRUUVI, ENSIÖPUHALTIMET ja TOISIOPUHALTIMET-valikot, joissa määritetään syöttöruuvin Nopeus-% sekä ensiö- ja toisioilmapuhaltimien pyörimisnopeudet (0-100 %) viidelle tehoportaalle: YLLÄPITO, 21 %, 50 %, 75 % ja 100 %. Näiden perusasetuksien mukaisesti ohjelma laskee käyttöönsä väliportaat (esim. 22, 23, 24 %). 24

26 13.1 Syöttöruuvi-asetukset Kuva 14. SYÖTTÖRUUVI-asetukset. Tehopiste Tehdasarvo Asetusväli Toiminta Ylläpito 0.5 % % Syöttöruuvin teho-% ylläpidolla. 21 % 2.0 % % Syöttöruuvin teho-% 21%-teholla. 50 % 5.0 % % Syöttöruuvin teho-% 50%-teholla. 75 % 8.0 % % Syöttöruuvin teho-% 75%-teholla. 100 % 10.0 % % Syöttöruuvin teho-% 100%-teholla. Sytytys 5 % % Syöttöruuvin teho Sytytys 2- vaiheessa. Pulssitusraja 10 % % Pulssitusrajalla määritetään teho, minkä alapuolelle mentäessä syöttöruuvia ajetaan pulssittamalla. HUOM! Käytössä, kun OPTIOTsivulta syöttöruuvin taajuusmuuttaja on käytössä. Syöttöruuvin teho määritetään teho-%:lla. Järjestelmä laskee teho-%:sta automaattisesti Ajo- ja Tauko-ajan. Esim. Teho-% = 10 % tarkoittaa, että Ajoaika on 1 s ja Tauko-aika 9 s. Järjestelmä laskee automaattisesti tehoprosentin asetuksien välille. SYÖTTÖRUUVI-asetuksien muuttaminen vaatii user-salasanan. 25

27 Mikäli syöttöruuvin ohjauksessa käytetään taajuusmuuttajaa, 100% syöttöarvo tarkoittaa, että moottoria ajetaan jatkuvasti maksimitaajuudella, mikä on määritetty taajuusmuuttajan parametreihin. Kun syöttöarvo tippuu alle Pulssitusraja-asetuksen, ajetaan ruuvia pulssittamalla 50 Hz-taajuudella Ensiöpuhaltimet-asetukset Kuva 15. Ensiöpuhaltimet-asetukset Tehopiste Tehdasarvo Asetusväli Toiminta Ylläpito 0.0 % % Ensiöpuhaltimien teho-% ylläpidolla. 21 % 25 % % Ensiöpuhaltimien teho-% 21%- teholla. 50 % 35 % % Ensiöpuhaltimien teho-% 50%- teholla. 75 % 50 % % Ensiöpuhaltimien teho-% 75%- teholla. 100 % 70 % % Ensiöpuhaltimien teho-% 100%- teholla. Sytytys 20 % % Ensiöpuhaltimien teho Sytytys 2- vaiheessa. Ensiöpuhaltimien teho määritetään % jokaiselle taulukon tehopisteelle. Järjestelmä laskee automaattisesti tehoprosentin asetuksien välille. 26

28 Ensiöpuhallin puhaltaa palamisilmaa polttoaineen alta, kaasuttaen polttoaineen. ENSIÖPUHALLIN-asetuksien muuttaminen vaatii user-salasanan Toisiopuhaltimet-asetukset Kuva 16. Toisiopuhaltimet-asetukset Tehopiste Tehdasarvo Asetusväli Toiminta Ylläpito 0.0 % % Toisiopuhaltimien teho-% ylläpidolla. 21 % 15 % % Toisiopuhaltimien teho-% 21%- teholla. 50 % 30 % % Toisiopuhaltimien teho-% 50%- teholla. 75 % 45 % % Toisiopuhaltimien teho-% 75%- teholla. 100 % 65 % % Toisiopuhaltimien teho-% 100%- teholla. Sytytys 10 % % Toisiopuhaltimien teho Sytytys 2- vaiheessa. Toisiopuhaltimien teho määritetään % jokaiselle taulukon tehopisteelle. Järjestelmä laskee automaattisesti tehoprosentin asetuksien välille. 27

29 Toisiopuhallin puhaltaa palamisilmaa polttoaineen yläpuolelta, polttaen kaasuuntuneen polttoaineen. TOISIOPUHALTIMET-asetuksien muuttaminen vaatii user-salasanan. 14. Syöttölaitteet Seuraavia syöttöruuvien tuottoarvoja voidaan käyttää apuna säätöjä haettaessa. Polttoaineen palakoko voi kuitenkin vaikuttaa ruuvien tuottoon, jolloin syöttöarvot säädetään tapauskohtaisesti Palamisilmapuhaltimien tehot säädetään savukaasuanalysaattorin avulla, jotta palamisesta saadaan mahdollisimman tehokasta ja puhdasta. Etenkin ylläpitotilan asetukset vaativat alussa muuttamista käyttökokemusten mukaan Pellettiruuvi Syöttöruuvin halkaisija 114 mm, kairan halkaisija 95 mm, ruuvin nousukulma 20 astetta, pyörimisnopeus 19 r/min. Ruuvin tuotto kg/h, mikä vastaa 1260 kw (pelletissä energiaa 4.8kWh/kg ja kattilan hyötysuhde 90 %) 14.2 Pellettisyötin PS10 ( kw) Pellettisyöttimen (250kW-400kW) tuotto on noin 277 kw 50 Hz taajuudella. Kun kattilan hyötysuhde on 90 %, on uloslähtevä teho noin 250 kw. 82 Hz taajuudella päästään 440 kw tuottoon, jolloin 90 % hyötysuhteella uloslähtevä teho on noin 400 kw Pellettisyötin PS13 ( kw) Pellettisyöttimen PS13 tuotto on noin 1700 kw 50 Hz taajuudella. Kun kattilan hyötysuhde on 90 %, on uloslähtevä teho noin 1529 kw. 100 Hz taajuudella päästään 3.5 MW tuottoon, jolloin 90 % hyötysuhteella uloslähtevä teho on noin 3.2 MW Hakeruuvi d159 mm Syöttöruuvin halkaisija 159 mm, kairan halkaisija 135 mm ja nousu 100/120, ruuvin nousukulma 20 astetta, pyörimisnopeus 11.5 r/min. Ruuvin tuotto 0,486 m 3 /h, joka vastaa 317 kw (hake 750kWh/m 3 ja kattilan hyötysuhde 87 %) Hakeruuvi d194 mm Syöttöruuvin halkaisija 194 mm, kairan halkaisija 165 mm ja nousu 120/160, ruuvin nousukulma 20 astetta, pyörimisnopeus 11.5 r/min. Ruuvin tuotto 1.2 m 3 /h, joka vastaa 783 kw (hake 750kWh/m 3 ja kattilan hyötysuhde 87 %). 28

30 15. Varastoruuvi-asetukset Kuva 17. VARASTORUUVI-asetukset Asetus Tehdasarvo Asetusväli Toiminta Suppilon vajenemisaika 15 s 0-60 s Kun suppilon valokennopari ei havaitse polttoainetta suppilossa, lasketaan syöttöruuvin käyntipulssien yhteenlaskettua aikaa. Kun asetettu aika täyttyy, käynnistyy varastoruuvi. Asetus määrittää suppilon alarajan. Varastoruuvi pysähtyy, kun valokennopari havaitsee polttoaineen. Polttoaine häiriöviive 600 s s Valokennoparin tulee tunnistaa polttoaine asetetun ajan sisällä. Mikäli polttoainetta ei tunnisteta, antaa ohjauslogiikka Häiriö! Polttoaine vähissä-hälytyksen. Tikkuviive 150 s s Jos suppilon valokennopari tunnistaa polttoaineen määritellyn ajan, joka lasketaan syöttöruuvin pulsseista, käynnistyy varastoruuvi käyden ao.asetuksen ajan. Tarkoituksena pyöräyttää mahdollinen tikku pois anturin edestä. HUOM! Asetus näkyy, jos 29

31 Suppilon pakkotäyttöaika Varastoruuvin käynnistysviive Tankopurkain on valittu Optioista. 2 s 0-60 s Varastoruuvin käyntiaika, kun tikkuviive on kulunut. 2 s 0-60 s Varastoruuvin käynnistysviive, mikäli sulkusyötin on käynnissä. Sulkusyötin tulee käynnistyä ennen varastoruuvia. HUOM! Asetus näkyy mikäli sulkusyötin on valittuna Optioista. Pudotussuppilossa oleva valokennopari mittaa polttoaineen tasoa suppilossa. Kun anturi ei enää tunnista polttoainetta, automatiikka laskee syöttöruuvin käyntipulssien aikaa. Kun aika saavuttaa Suppilon vajenemisaikaasetuksen, käynnistyy varastoruuvi. Aika tulee säätää siten, että syöttöruuvin päällä on jatkuvasti polttoainetta. Esimerkiksi liian pitkä aika voi aiheuttaa tyhjän kohdan syöttöruuvin, joka häiritsee palamista. Varastoruuvi täyttää suppiloa, kunnes valokennopari tunnistaa polttoaineen ja varastoruuvi pysähtyy. Jos valokennopari ei tunnista polttoainetta, kun varastoruuvi on käynyt Polttoaine häiriöviive-asetuksen verran, tulee Häiriö! Polttoaine vähissä-hälytys. Mikäli valokennopari on havainnut polttoainetta Tikkuviive-asetuksen verran, joka lasketaan syöttöruuvin pulsseista, käynnistyy varastoruuvi käyden Suppilon pakkotäyttöaika-asetuksen verran. Tilanne voi syntyä esimerkiksi jos hakkeessa oleva tikku kiilautuu antureiden väliin. Mikäli tikku ei poistu, tulee Häiriö! Jumi-hälytys. Sulkusyötin käynnistetään ennen varastoruuvia ja pysäytetään varastoruuvin jälkeen, jotta sulkusyöttimen päälle ei kasaudu polttoainetta. 30

32 16. Savukaasuimuri Kuva 18. SAVUKAASUIMURI-asetukset Asetus Tehdasarvo Asetusväli Toiminta Mitattu paine Tod-arvo Pa Tulipesän todellinen paine. (-)- merkki tarkoittaa alipainetta. Paine asetus ylläpidolla -10 Pa Pa Tulipesän paineasetus polttimen ollessa ylläpidolla. Paine asetus tehokäynnillä -25 Pa Pa Tulipesän paineasetus polttimen ollessa tehokäynnillä. Paineen hälytysraja 20 Pa Pa Tulipesän ylipaineraja, josta tulee Häiriö! Savukaasuimuri. Paine anturin skaalaus minimi -100 Pa Pa Alipainelähettimen skaalaus. HUOM! Vaatii Huolto-tason Paine anturin skaalaus maksimi 100 Pa Pa salasanan. Alipainelähettimen skaalaus. HUOM! Vaatii Huolto-tason salasanan. Savukaasuimurin teho säätyy tulipesän alipaineen mukaan. Asetuksista voidaan määrittää tulipesän alipaine Ylläpito- ja Tehokäynti-tilaan. TRENDI / PID-SÄÄTÖ-painikkeesta päästää seuraaman savukaasuimurin säädön toimintaa. Tulipesän alipaineen tulisi pysyä lähellä asetusarvoa. Mikäli savukaasuimurin säätö ''heiluu'', voidaan Vahvistus (P) ja Integrointiaika (Ti) -asetuksilla vaikuttaa säädön nopeuteen. 31

33 17. Lisävarusteet 17.1 Tankopurkain Kuva 19. TANKOPURKAIN-asetukset. Asetus Tehdasarvo Asetusväli Toiminta Käynnistysviive 120 s s Kun pudotussuppilon anturi ei ole tunnistanut polttoainetta ja varastoruuvi on käynyt määritetyn ajan, käynnistyy tankopurkain käyden ao. asetuksen ajan. Käyntiaika 10 s 0-60 s Tankopurkaimen käyntiaika. Mikäli OPTIOT-valikosta on valittuna TANKOPURKAIN, näkyy ASETUKSETsivulla myös TANKOPURKAIN-asetukset. Kun varastoruuvi on käynnistynyt ja käynyt Käynnistysviive-asetuksen ajan, eikä valokennopari ole havainnut polttoainetta, käynnistyy tankopurkain. Tankopurkain käy Käyntiaikaasetuksen verran. Aika määritetään siten, että sylinteri tekee maksimissaan yhden edestakaisen liikkeen. 32

34 17.2 Nuohousasetukset Kuva 20. NUOHOUS (moottori)-asetukset. Asetus Tehdasarvo Asetusväli Toiminta Käyntiaika 4 min 0-60 min Nuohouksen käyntiaika. Taukoaika 60 min 0-60 min Nuohouksen taukoaika. Nuohousmoottori liikuttaa konvektioputkissa olevia spiraaleja pystysuunnassa edestakaisin. Nuohousmoottoria ohjataan tauko- ja käyntiaika-asetuksien mukaisesti. HUOM! Kattila on nuohottava myös manuaalisesti. Ohje kattilan käyttöohjeessa. 33

35 Kuva 21. NUOHOUS (ilma)-asetukset Asetus Tehdasarvo Asetusväli Toiminta Nuohointen määrä Nuohousventtiilien lukumäärä. Nuohointen 350 ms ms Nuohousventtiilin aukioloaika. käyntiaika Nuohointen taukoaika 120 s s Venttiilien käyntiväli. Kompressorin tulee nostaa paine taukoajan kuluessa. Nuohousaika 1-6 0:0 0-23:0-59 Kellonaika, jolloin nuohous-toiminto käynnistyy. Maksimissaan 6 eri aikaa. 34

36 17.3 Pulssisammutus Asetus Syöttöruuvin lämpötila Lämpötilaraja (takapalo) Anturin skaalaus lämpötila minimi Anturin skaalaus lämpötila Kuva 22. PULSSISAMMUTUS-asetukset. Tehdasarvo Asetusväli Toiminta Tod.arvo C Syöttöruuvin pintalämpötila 80 C C Mikäli syöttöruuvin pintalämpötila nousee yli asetuksen, niin järjestelmä toimii samoin kuin takapalotermostaatin lauetessa. 0 C C Lämpötila-anturin skaalaus. HUOM! Vaatii Huolto-tason salasanan. 150 C C Lämpötila-anturin skaalaus. HUOM! Vaatii Huolto-tason salasanan. maksimi Taso1 Lämpötila 50 C C Syöttöruuvin lämpötila, jossa aloitetaan pulssisammutus tason 1 mukainen kostutus. Taso1 1 s 0-10 s Taso1 pulssin pituus. Sammutuspulssi Taso1 60 s s Taso1 taukoaika. Taukoaika Taso2 Lämpötila 60 C C Syöttöruuvin lämpötila, jossa aloitetaan pulssisammutus tason 2 mukainen 35

37 Taso2 Sammutuspulssi Taso2 Taukoaika kostutus. 2 s 0-10 s Taso2 pulssin pituus. 30 s s Taso2 taukoaika. Järjestelmä voidaan varustaa pulssisammutusjärjestelmällä, jolla takapalon synty voidaan ehkäistä aloittamalla polttoaineen kostutus vedellä ruuvin pintalämpötilan noustessa. Kostutukselle on kaksi toimintalämpötilaa. Pulssisammutukseen kuuluu syöttöruuvin lämpötilaa mittaava Pt100-anturi ja magneettiventtiili, jota ohjaamalla vettä lasketaan syöttöruuviin. HUOM! Vesisammutus ei sovellu pelletille. Kun syöttöruuvin pintalämpötila ylittää Taso1 lämpötila-asetuksen, annetaan magneettiventtiilille ohjaus Taso1 Sammutuspulssi- ja Taso1 Taukoaikaasetusten mukaisesti. Pulssitusta jatketaan kunnes lämpötila on laskenut alle asetusarvon. Mikäli lämpötila edelleen nousee, siirrytään tason 2 pulssitukseen, joka on edellistä tiheämpi. Mikäli syöttöruuvin pintalämpötila ylittää Syöttöruuvin lämpötilaraja-asetuksen rajan, tekee poltin saman toiminnon kuin takapalotermostaatti. Tekstiviestihälytykset voidaan ottaa käyttöön TASO 1/2 ILMOITUS KÄYTÖSSÄ/EI KÄYTÖSSÄ-painikkeilla. 36

38 17.4 Happisäädin Kuva 23. HAPPISÄÄTÖ-asetukset. Asetus Tehdasarvo Asetusväli Toiminta Happisäädön 8.0 % % Jäännöshapen tavoitearvo asetus Mitattu happi Tod.arvo 0-25 % Jäännöshapen todellinen arvo Happisäädön hälytysraja 4.0 % % Jäännöshapen hälytysraja, jossa järjestelmä antaa hälytyksen. Happisäätimen Minimi -5.0 % % Maksimi tehon vähennys toisiopuhaltimen arvoon. Happisäätimen Maksimi 15.0 % 0-50 % Maksimi tehon lisäys toisiopuhaltimen arvoon. Savukaasun jäännöshappipitoisuutta mitataan lambda-anturilla (lisävaruste). HAPPISÄÄTÖ EI KÄYTÖSSÄ/KÄYTÖSSÄ-painikkeesta voidaan määrittää vaikuttaako mittausarvo toisiopuhaltimen tehoon vai mitataanko pelkkää jäännöshapen arvoa. Happisäädön asetus-asetukseen määritetään haluttu hapen raja-arvo, johon säädin pyrkii. Suositeltava jäännöshapen määrä on noin 7-8 %. Jäännöshapen arvo on nähtävissä myös KATTILA-sivulta. Kun jäännöshappimittaus on käytössä ja säätö päällä, säätää se toisioilmapuhaltimen toimintaa. Korjaus-% näkyy sivun oikeassa laidassa. Säädin minimi- ja Säädin maksimi -asetuksilla määritetään, kuinka paljon happimittauksen sallitaan vaikuttavan toisiopuhaltimen ohjaukseen. Rajaus on 37

39 tehty siksi, ettei toisiopuhallinta esim. pienillä tehoilla ajeta pysähdyksiin, eikä anturin likaantuessa puhallinohjaus alkaisi liukumaan liian suurille/pienille kierroksille. Kuva 24. Happisäätö Trendi TRENDI/PID SÄÄTÖ-painikkeesta päästää hapen trendi-ikkunaan, josta voidaan seurata jäännöshapen arvoa. Tällä sivulla päästään muuttamaan myös säätimen Vahvistus- ja Ti-arvoja. Vahvistus- ja Ti-asetuksilla (integrointi) vaikutetaan säädön nopeuteen ja tarkkuuteen. 38

40 17.5. Tuhkaruuvit Kuva 25. TUHKARUUVIT-asetukset. Asetus Tehdasarvo Asetusväli Toiminta Käyntiaika 240 s s Tuhkanpoiston käyntijakson pituus. Tuhkaruuvi1 ohjataan pulssittamalla ja Tuhkaruuvi 2 ohjataan jatkuvasti. Taukosuhde (Teho/s) Tuhkaruuvien taukoajan suhde polttimen tehoon. ESIM. Jos poltin käy 2h (7200 s) 100%-teholla, niin tuhkaruuvit käynnistyvät. Tuhkaruuveja ajetaan polttimen tehon mukaan. Mikäli poltin käy suurella teholla, on taukoaika lyhyempi kuin ajattaessa pienemmällä teholla. Käyntiaika-asetuksella määritetään tuhkaruuvien käyntijakson pituus. Taukosuhde-asetuksella määritetään tuhkanpoiston taukoaika, kun poltinta ajetaan 100 %-teholla. Jos poltin käy vain 50 %-teholla, on taukoaika vastaavasti kaksinkertainen. OPTIOT-valikosta voidaan jokaisen tuhkaruuvin käyttötapa valita, joko jatkuvaksi tai pulssi-käytöksi. Tällä voidaan estää tuhkaruuvien tukkeutuminen. 39

41 17.6 MultiJet-ohjaus Kuva 26. LIIKKUVA-ARINA -asetukset. Tehopiste Ajo/s Tauko/s Toiminta Ylläpito 0.5 s 30 s Arinan liikkeen pulssitus ylläpidolla. 21 % 0.5 s 25 s Arinan liikkeen pulssitus 21%-teholla. 50 % 1 s 20 s Arinan liikkeen pulssitus 50%-teholla. 75 % 1 s 15 s Arinan liikkeen pulssitus 75%-teholla. 100 % 1 s 10 s Arinan liikkeen pulssitus 100%-teholla. Asetus Tehdasarvo Asetusväli Toiminta Lyhytliike 100 kpl kpl Arinan tekemän lyhyen liikkeen määrä ennen puhdistusliikkeen (päästä päähän) tekemistä. Mikä asetus on 0, niin arina tekee ainoastaan puhdistusliikettä. Maksimi ajoaika 20 s s Karamoottorin maksimi ajoaika rajakytkimien välillä. Mikäli arina ei tule rajalle, muuttuu käyntisuunta. Häiriöviive 30 s s Mikäli karamoottorin rajakytkimet eivät tunnista arinan liikettä tämän ajan kuluessa tulee Arinahäiriö. MultiJet-polttimen arinaa liikutetaan karamoottorilla (500 kw asti) tai hydraulisesti. Arinaa liikutetaan pulssittamalla ja pulssitusta säädetään polttimen tehon mukaan. Perusliike on karamoottorin ulkoisen keskirajan ympärillä tehtävä lyhyt noin 2 cm pituinen liike (hydraulisessa keskirajojen välinen liike). Perusliikkeiden lukumäärä voidaan määrittää Lyhytliikeasetuksella. Tämän jälkeen arina tekee puhdistusliikkeen, jossa arina tekee liikkeen päädystä päätyyn. Arinan pulssitus (ajo- ja taukoaika) määritetään viidelle tehopisteelle, josta ohjelma laskee automaattisesti ajat muille tehoille. 40

42 17.7 Shunttiohjaus (Lämmityspiirin säätö) Kuva 27. SHUNTTIOHJAUS-asetukset. Menoveden lämpötila-anturin skaalaus Minimi Menoveden lämpötila-anturin skaalaus Maksimi -10 C C 150 C C tilassa. Menoveden lämpötila-anturin skaalaus. HUOM! Vaatii Huolto-tason salasanan. Ulkolämpötila Tod. arvo - Ulkolämpötila. Ulkolämpötilaanturin skaalaus Minimi -50 C C Ulkolämpötilaanturin skaalaus Maksimi 50 C C Lämmönsäätöohjaukseen kuuluu ulkolämpötila-anturi, menoveden lämpötilaanturi sekä shunttiventtiilin ohjaus 0-10 V. Menoveden lämpötila voidaan säätää vakioksi (SÄÄTÖ ULKOLÄMPÖTILAN MUKAAN EI KÄYTÖSSÄpainike) tai ulkolämpötilan mukaan muuttuvaksi. Lämmityskäyrä voidaan 41 Asetus Tehdasarvo Asetusväli Toiminta Menoveden Tod. arvo - Menoveden lämpötila lämpötila Menoveden lämpötila asetus 35 C C Menoveden asetuslämpötila, mikäli shunttiohjaus on EI KÄYTÖSSÄ- Menoveden lämpötila-anturin skaalaus. HUOM! Vaatii Huolto-tason salasanan. Ulkolämpötila-anturin skaalaus. HUOM! Vaatii Huoltotason salasanan. Ulkolämpötila-anturin skaalaus. HUOM! Vaatii Huoltotason salasanan.

43 määrittää neljässä pisteessä, josta ohjelma laskee ulkolämpötilan mukaan mikä on menoveden lämpötila. Kuva 28. LÄMMITYSKÄYRÄ-asetukset Ulkolämpötila -20 C -5 C 5 C 20 C Veden 35 C 30 C 25 C 20 C lämpötila Tällä sivulla päästään muuttamaan myös säätimen Vahvistus- ja Ti-arvoja. Vahvistus- ja Ti-asetuksilla (integrointi) vaikutetaan säädön nopeuteen ja tarkkuuteen. Lämmityspiiri 2:lle on oma sivunsa. 42

44 17.8 Savukaasun lämpötila Kuva 29. SAVUKAASUN LÄMPÖTILA-asetukset. Savukaasun lämpötila-asetuksista voidaan määrittää savukaasun maksimilämpötila (Lämpötilaraja-asetus), jossa järjestelmä antaa hälytyksen ja pysäyttää järjestelmän. Sivulla näkyy myös savukaasun lämpötila ja trendi. Savukaasun lämpötila näytetään myös KATTILA-pääsivulla. 43

45 17.9 Varaajaohjaus Kuva 30. VARAAJAKÄYTTÖ-asetukset. Asetus Tehdasa Asetusv Toiminta rvo äli Ylälämpötila Tod.arvo C Varaajan ylälämpötila. Alalämpötila Tod.arvo C Varaajan alalämpötila. Latauspumpun käynnistyslämpötila 80 C C Kattilaveden lämpötila, jossa latauspumppu käynnistyy. Latauspumppu pysäytyslämpötila 75 C C Latauspumppu pysähtyy, kun kattilaveden lämpötila laskee Pysäytys lämpötila-asetuksen alapuolelle (esim. 75 C). Varaajakäytön käynnistyslämpötila 60 C C Kun varaajan ylälämpötila laskee alle asetuksen, niin poltin käynnistyy. Varaajakäytön pysäytyslämpötila 80 C C Kun varaajan alalämpötila nousee yli asetuksen, niin poltin tekee alasajon. Ylälämpötilan 90 C C Varaajan maksimi ylälämpötila. maksimiraja Lämpötila-anturin skaalaus minimi Lämpötila-anturin skaalaus maksimi -10 C C 150 C C 44 Varaaja-anturin skaalaus. HUOM! Vaatii Huolto-tason salasanan. Varaaja-anturin skaalaus. HUOM! Vaatii Huolto-tason salasanan.

46 Varaajaohjaukseen kuuluu varaajan ylä- ja alalämpötila-anturi sekä latauspumpun ohjaus. Polttimen on oltava varustettu automaattisytytyksellä. Varaajakäyttö otetaan käyttöön OPTIOT-valikosta. Kun käyttäjä laittaa järjestelmän Automaatti-tilaan, lähtee poltin tekemään sytytystä. Ensimmäisellä kerralla tehdään manuaalinen sytytys, jotta AUTOMAATTISYTYTYS-asetukset voidaan määrittää. Sytytyksen aikana voidaan VARAAJAKÄYTTÖ-painike asettaa päälle. Sytytyksen jälkeen poltin siirtyy tehokäynnille. Kun kattilaveden lämpötila nousee yli Latauspumpun käynnistyslämpötila-asetuksen, käynnistyy latauspumppu ladaten varaajaa. Kun varaajan alalämpötila ylittää Pysäytyslämpötila-asetuksen, menee poltin alasajo-tilaan. Varastoruuvin toiminta pysähtyy ja syöttöruuvi ajetaan tyhjäksi, kunnes liekinvalvonta ei tunnista liekkiä. Kun liekkitietoa ei tunnisteta jää poltin odotustilaan. Latauspumppu sammuu, kun kattilaveden lämpötila laskee alle Latauspumppu pysäytyslämpötila-asetuksen. Kun Varaajan ylälämpötila laskee alle Käynnistyslämpötila-asetuksen, käynnistyy automaattisytytys ja uusi lataus alkaa. Pysäytyslämpötila-asetus määritään siten, että syöttöruuvissa oleva polttoainemäärä ei lämmitä varaajaa liikaa. Kattilaveden asetuslämpötilan on oltava korkeampi kuin polttimen pysäytyslämpötilan, jotta polttimen teho saadaan nostettua ylös. Kattilaan tuleva paluuvesi on säädettävä 70 C:een käyttämällä omatoimista säätöventtiiliä tai lämmityspiirin ohjauslaitetta. 45

47 17.10 Energiamittaus Kuva 31. Energiamittaus-sivu Energiamittarilta (Multical 801) saadaan luettua kokonaisenergia, hetkellinen teho, meno- ja paluuveden lämpötila sekä virtaus. Skaalaukset riippuvat energiamittarin ohjelmoinnista. 46

48 17.11 GSM-hälytykset Käyttäjä voi määrittää kaksi numeroa, joihin hälytys/varoitus-tekstiviestit lähetetään. VIESTIKESKUS-painikkeesta voidaan määrittää operaattorin viestikeskuksen numero. Tämä numero on määritettävä mikäli tekstiviestihälytys ei lähde. HUOM! SIM-kortin tulee olla tyhjä ja PIN-koodikysely on poistettava käytöstä ennensim-kortin asentamista GSM-modeemiin. 18. Vianetsintä Näytölle ilmestyvä hälytysteksti kertoo hälytyksen aiheuttajan. Hälytykset tulevat näytölle aikajärjestyksessä. Selvitä aina ensimmäinen vianaiheuttaja. Häiriö voi aiheuttaa useamman häiriötekstin näytölle. Esim. turvapiiri häiriö aiheutuu mm. Takapalo-häiriöstä. Taulukosta voidaan tarkastaa missä mahdollinen vika on ja mitä tulee tarkastaa. Vian aiheuttaja on löydettävä ja korjattava ennen uudelleen käynnistämistä. Häiriö kuitataan HÄIRIÖT-sivulta! Mikäli jokin turvalaitteista antaa häiriön, avautuu myös pääkontaktori ja näytölle ilmestyy myös Häiriö! Turvapiiri hälytys. 47

49 Hälytys Vian syy Tarkasta Häiriö! Turvapiiri Pääkontaktori 100K1 on lauennut, joka johtuu turvalaitteesta. Pysäyttää polttimen toiminnan. HUOM! Pumput ja savukaasuimuri jäävät päälle. Häiriö! Polttimen ylilämpötermostaatti Häiriö! Kattilan ylilämpö Häiriö! Kattilaveden alilämpö Häiriö! Takapalo Polttimen ylilämpösuoja on lauennut. Kattilan ylilämpösuoja on lauennut. Kattilaveden lämpötila laskenut alle hälytysrajan. Takapalotermostaatti on lauennut. Häiriö! Polttimen Siirtymäraja on auennut. siirtymäraja Häiriö! Kuiviinkiehunta Kuiviinkiehuntasuoja on lauennut. Häiriö! Liekki Häiriö! Automaattisytytys Häiriö! Polttoaine vähissä varastoruuvi 1 Liekinvalvontatermostaatti ei havaitse liekkiä polttimen ollessa tehokäynnillä. Optinen liekinvalvonta ei ole havainnut liekkiä sytytyksen yhteydessä. Pudotussuppilon valokennopari ei ole havainnut polttoainetta, vaikka varastoruuvi on 48 Tarkasta näytöltä mikä turvalaite on antanut hälytyksen. Tarkasta ylilämpösuojan tila ja kuittaa tarvittaessa. Ota selvää ylilämpenemisen syystä ennen uudelleen käynnistymistä esim. jäähdytyspumppu. Tarkasta ylilämpösuojan tila ja kuittaa tarvittaessa. Ota selvää ylilämpenemisen syystä ennen uudelleen käynnistymistä esim. kiertovesipumppu. Tarkasta takapalotermostaatin toiminta ja asetuslämpötila. Takapalo voi johtua esim. vääristä tehoasetuksista (ylläpidolla) tai liian pienestä alipaineesta tulipesässä. Tarkasta siirtymärajan tila ja selvitä syy. Tarkasta suojan tila ja kuittaa se tarvittaessa. Ota selvää hälytyksen syystä ennen uudelleen käynnistämistä esim. verkostonpaine alhainen. Tarkasta liekinvalvontatermostaatin asetus (noin 70 C) ja toiminta. Liian korkealle asetettu raja estää liekin tunnistamisen. Tarkasta optisen liekinvalvontaanturin puhtaus ja toiminta. Tarkasta ylläpito-tehon asetukset. Mikäli teho on liian pieni, saattaa hiillos sammua. Tarkasta Automaattisytytysasetukset. Testaa sytyttimen ja liekinvalvontaanturin/termostaatin toiminta. Tarkasta, onko polttoaine loppu varastosta tai mahdollisesti holvaantunut. Tarkasta, että varastoasetukset

50 käynyt Varastohäiriöviiveasetuksen ajan. Häiriö! Polttoaine Pudotussuppilon 2 vähissä varastoruuvi 2 valokennopari ei ole havainnut polttoainetta, vaikka varastoruuvi on käynyt Varastohäiriöviiveasetuksen ajan. Häiriö! Polttimen 1. Pumpun sulake on jäähdytyspumppu lauennut. 2. Turvakytkin on auki Häiriö! Kattilaveden 1. Pumpun sulake on sekoituspumppu lauennut. 2. Turvakytkin on auki Häiriö! 1. Pumpun sulake on Verkostopumppu lauennut. 2. Turvakytkin on auki Häiriö! Ensiöpuhallin 1 1. Puhaltimien sulake on lauennut. 2. Puhallin on jumissa. 3. Turvakytkin on auki. Häiriö! Ensiöpuhallin 2 1. Puhaltimien sulake on lauennut. 2. Puhallin on jumissa. 3. Turvakytkin on auki. Häiriö! Toisiopuhallin 1 Häiriö! Toisiopuhallin 2 Häiriö!Tulipesän ylipaine Häiriö! Syöttöruuvi Häiriö! Sulkusyötin 1. Puhaltimien sulake on lauennut. 2. Puhallin on jumissa. 3. Turvakytkin on auki 1. Puhaltimien sulake on lauennut. 2. Puhallin on jumissa. 3. Turvakytkin on auki 1. Tulipesä on ylipaineinen. 2. Savukaasuimuri ei toimi oikein. 3. Tulipesän ylipainekytkin ei toimi oikein. 1. Syöttöruuvin moottorisuoja on lauennut 2. Syöttöruuvin kontaktori. 3. Syöttöruuvin on jumissa. 4. Turvakytkin on auki. 1. Sulkusyöttimen moottorisuoja on lauennut on säädetty oikein. Tarkasta, onko polttoaine loppu varastosta tai mahdollisesti holvaantunut. Tarkasta, että varastoasetukset on säädetty oikein. Tarkasta turvakytkin, sulake ja pumpun oikea toiminta. Tarkasta turvakytkin, sulake ja pumpun oikea toiminta. Tarkasta turvakytkin, sulake ja pumpun oikea toiminta. Tarkasta turvakytkin, sulake ja testaa puhaltimen toiminta Käsiajo-sivulta. Tarkasta taajuusmuuttajan antama vikakoodi. Tarkasta turvakytkin, sulake ja testaa puhaltimen toiminta Käsiajo-sivulta. Tarkasta taajuusmuuttajan antama vikakoodi. Tarkasta turvakytkin, sulake ja testaa puhaltimen toiminta Käsiajo-sivulta. Tarkasta taajuusmuuttajan antama vikakoodi. Tarkasta turvakytkin, sulake ja testaa puhaltimen toiminta Käsiajo-sivulta. Tarkasta taajuusmuuttajan antama vikakoodi. 1. Tarkasta ylipainekytkimen asetusarvo ja yhteet. 2. Tarkasta savukaasuimurin toiminta Käsiajo-valikosta. 3. Tarkasta ylipainekytkimen hälytysraja ja kytkentä. Tarkasta turvakytkin, moottorisuojan virtaraja ja kontaktorin kunto. Testaa syöttöruuvin toiminta Käsiajovalikosta. Tarkasta turvakytkin, moottorisuojan virtaraja ja 49

51 Häiriö! Varastoruuvi 1 Häiriö! Varastoruuvi 2 Häiriö! Tankopurkain Häiriö! Tuhkaruuvi1 Häiriö! Tuhkaruuvi2 Häiriö! Liikkuva-arina 1 tai 2 Häiriö! Alhainen happi Häiriö! Savukaasun lämpötila Häiriö! Savukaasuimuri Häiriö! Jumi Varastoruuvi 1 Häiriö! Jumi Varastoruuvi 2 Häiriö! Sammutusjärjestelmän paine Häiriö! Sähkökatko > 15 minuuttia 2. Varastoruuvin kontaktori 3. Varastoruuvi on jumissa. 4. Turvakytkin on auki. 1. Varastoruuvin moottorisuoja on lauennut 2. Varastoruuvin kontaktori 3. Varastoruuvi on jumissa. 4. Turvakytkin on auki. 1. Varastoruuvin moottorisuoja on lauennut 2. Varastoruuvin kontaktori 3. Varastoruuvi on jumissa. 4. Turvakytkin on auki. 1. Tankopurkaimen moottorisuoja on lauennut 2. Tankopurkaimen kontaktori. 3. Turvakytkin on auki. 1. Tuhkaruuvin moottorisuoja on lauennut 2. Tuhkaruuvi 1 kontaktori. 3. Tuhkaruuvi on jumissa. 4. Turvakytkin on auki. 1. Tuhkaruuvin moottorisuoja on lauennut 2. Tuhkaruuvi 1 kontaktori. 3. Tuhkaruuvi on jumissa. 4. Turvakytkin on auki. 1.Karamoottori on jumissa 2.Väärä kytkentä. 1. Jäännöshappi on alle asetetun rajan. kontaktorin kunto. Testaa varastoruuvin toiminta Käsiajovalikosta. Tarkasta turvakytkin, moottorisuojan virtaraja ja kontaktorin kunto. Testaa varastoruuvin toiminta Käsiajovalikosta. Tarkasta turvakytkin, moottorisuojan virtaraja ja kontaktorin kunto. Testaa varastoruuvin toiminta Käsiajovalikosta. Tarkasta turvakytkin, moottorisuojan virtaraja ja kontaktorin kunto. Testaa tankopurkaimen toiminta Käsiajo-valikosta. Tarkasta turvakytkin, moottorisuojan virtaraja ja kontaktorin kunto. Testaa tuhkaruuvin toiminta Käsiajovalikosta. Tarkasta turvakytkin, moottorisuojan virtaraja ja kontaktorin kunto. Testaa tuhkaruuvin toiminta Käsiajovalikosta. Tarkasta kytkentä ja testaa arinan toiminta Käsiajovalikosta. Tarkasta puhaltimien toiminta ja säädä poltin savukaasuanalysaattorin avulla. 1. Savukaasun lämpötila Puhdista kattila ja tarkasta noussut yli hälytysrajan. konvektioluukun tiiveys. 1. Tulipesässä on ylipaine Tarkasta savukaasuimurin ja alipainelähettimen toiminta/hälytysraja. 1. Suppilon valokennopari havainnut polttoaineen Tikkuviive-asetuksen ajan 1. Suppilon 2 valokennopari havainnut polttoaineen Tikkuviive-asetuksen ajan 1. Paine hävinnyt sammutusjärjestelmästä. 1. Sähkökatko kestänyt yli 15 minuuttia. Tarkasta suppilo ja poista tukkeuma. Tarkasta suppilo ja poista tukkeuma. Tarkasta verkoston paine ja painekytkimen asetus. Järjestelmä on käynnistettävä uudelleen käyttäjän toimesta. 50
