1 HC-keskus ja jakotukkiyksikkö Käyttöohje Versio Itula Oy

2 Sisällysluettelo 1.Yleistä Itula HC-keskus ja jakotukkiyksikkö Asetusarvojen muuttaminen ja tallentaminen Käyttöönotto Päävalikko Lämmitysvalikko Jäähdytysvalikko Huonevalikko Asetusvalikko hälytysvalikko historiatiedot säätöjen virittäminen Kellonajan ja päivämäärän muuttaminen tehdasasetukset Kytkentäkuvat HC-keskus Jakotukkisäädin Järjestelmäkaavio

3 1.YLEISTÄ 1.1 ITULA HC-KESKUS JA JAKOTUKKIYKSIKKÖ Itula HC-keskus ja Itula jakotukkiyksikkö muodostavat yhdessä monipuolisen ja helppokäyttöisen katto- ja lattialämmityksen ja -jäähdytyksen säätölaitteiston. HC-keskuksessa on värillinen kosketusnäyttö jonka avulla käyttö on selkeää ja havainnollista. Laite voi vastaanottaa asetusarvoja ja välittää mittaus-, hälytys- ja historiatietoja. 1.2 ASETUSARVOJEN MUUTTAMINEN JA TALLENTAMINEN Muutettaessa mitä tahansa asetusarvoa säädin tallentaa asetusarvot pysyvään muistiin 30 sekunnin kuluessa viimeisestä asetusmuutoksesta. Sähkökatkon jälkeen edelliset tallennetut arvot ladataan säätimen muistista joten se jatkaa toimintaansa sähkönsyötön palauduttua. HC-keskuksen ja jakotukkiyksiköt voi halutessaan palauttaa tehdasasetusarvoihin. 1.3 KÄYTTÖÖNOTTO Itula HC-keskus ja Itula jakotukkiyksikkö on esiohjelmoitu ennen toimitusta asiakkaalle, joten ne ovat toimintavalmiita kytkentöjen tekemisen jälkeen. On kuitenkin suositeltavaa käydä asetukset läpi jotta laitteistot toimivat käyttäjän toiveiden mukaisesti ja energiatehokkaasti. 2.PÄÄVALIKKO Itula HC-keskuksen päävalikko. Päävalikon kuvakkeiden kautta voidaan siirtyä haluttuun alavalikkoon. Päävalikon grafiikkasymboleista näkee onko HC-keskus lämmitys- vai jäähdytystilassa, onko Pitkään poissa-tila aktiivinen tai onko hälytyksiä aktiivisena. Virtapainike-grafiikkasymboleista asetetaan HC-keskus joko lämmitys- tai jäähdytystilaan Aktiivinen tila on värillinen ja 3

4 inaktiivinen harmaa. Vaihtaaksesi tilaa, kosketa haluttua painiketta ja syötä salasana Valikon yläosassa näkyy tekstikenttä HÄLYTYS mikäli jokin hälytys on päällä. Jos yhtään hälytystä ei ole aktiivisena, tekstikenttä ei ole näkyvissä. Mikäli hälytyksiä on aktiivisena ja kenttä on näkyvissä, koskettamalla kenttää voi siirtyä hälytysvalikkoon (kts. 7. Hälytysvalikko ). Pitkään poissa-tilan indikointi on näkyvissä mikäli Pitkään poissa tila on asetettu lämmitysvalikossa aktiiviseksi. (kts. 3. Lämmitysvalikko ) 3. LÄMMITYSVALIKKO Lämmitysvalikossa on nähtävissä lämmitykseen liittyvät mittaustiedot ja asetusarvot. Menoveden säätökäyrä ja suuntaissiirto ovat käyttäjän muutettavissa. Säätökäyrän asettelu aukeaa koskettamalla käyrän kuvaketta. Suuntaissiirron asetusarvo syötetään koskettamalla lukemaa ja syöttämällä uusi arvo avautuvalta numeronäppäimistöltä. Ulkolämpötilasta, menoveden lämpötilasta ja venttiilin säätöarvosta saa näkyviin historiatrendin koskettamalla ko. mittauksen arvoa. Historiatrendin näytteenottoväli määritellään asetussivulla. (kts. 6. Asetusvalikko ) Koskettamalla nuolipainiketta siirrytään seuraavalle asetussivulle. Toisella asetussivulla on painike Pitkään poissa tilan aktivoimiseen. Pitkään poissa -tila on tarkoitettu käytettäväksi, mikäli asunnossa ei oleskella useampaan päivään ja halutaan säästää lämmitysenergiaa laskemalla asunnon lämpötilaa. Pitkään poissa -tilassa HC-keskus asettaa jakotukkiyksiköille kaikkien huoneiden tavoitelämpötilaksi madalletun arvon. Poikkeutus ei ole aktiivinen Pitkään poissa tilassa joten kaikkien huoneiden tavoitearvo on tällöin sama. Pitkään poissa tilan lämpötilan asetus on tehdasasetuksena 17 C ja se on muutettavissa asetusvalikosta. (kts. 6. Asetusvalikko ). 4

5 4. JÄÄHDYTYSVALIKKO Jäähdytysvalikossa on nähtävissä jäähdytykseen liittyvät mittaustiedot ja asetusarvot. Käyttäjä voi muuttaa jäähdytystilan menoveden asetusarvoa. Lämpötilan muuttaminen tapahtuu koskettamalla asetusarvoa ja syöttämällä uusi arvo avautuvalta numeronäppäimistöltä. Kastepistevahti tarkkailee huonekostetta ja laskee huonelämpötilan ja ilman suhteellisen kosteuden perusteella kastepistelämpötilan. HC-keskuksen säätöautomatiikka pitää jäähdytysveden lämpötilan aina vähintään 1 C kastepisteen yläpuolella, estäen näin ilmankosteuden kondensoitumisen jäähdytyslaitteiden pinnalle. Ulkolämpötilasta, menoveden lämpötilasta ja venttiilin säätöarvosta saa näkyviin historiatrendin koskettamalla ko. mittauksen arvoa. Historiatrendin näytteenottoväli määritellään asetussivulla. (kts. 6. Asetusvalikko ) 5. HUONEVALIKKO Huonevalikossa voidaan tarkastella halutun huoneen lämpötilasäädön toimintaa. Valintakentistä valitaan nuolipainikkeilla jakotukkiyksikkö ja haluttu huone. Huoneelle määritelty tyyppi näkyy tällöin otsikossa (huonetyypin valinta, kts. 6. Asetusvalikko ) ja huoneen mittaus- ja säätötiedot ilmestyvät näkyviin. Lämpötilakenttä kertoo huoneen senhetkisen lämpötilan. Tavoitelämpötila määräytyy huoneeseen asetellun tavoitelämpötilan (tavoitelämpötilan määrittely, kts. 6. Asetusvalikko ) ja huonetermostaatissa olevan poikkeutuspotentiometrin asennon mukaan. Poikkeutuspotentiometrillä voidaan säätää huoneen tavoitelämpötilaa ylös- tai alaspäin maksimissaan poikkeutusalueen verran (poikkeutusalueen määrittely, kts. 6. Asetusvalikko ). Venttiilin säätöarvosta nähdään ko. huoneen lämmitysvettä säätävän jakotukkiventtiilin senhetkinen avauma. 5

6 Huonelämpötilasta ja venttiilin säätöarvosta saa näkyviin historiatrendin koskettamalla ko. mittauksen arvoa. Historiatrendin näytteenottoväli määritellään asetussivulla. (kts. 6. Asetusvalikko ) 6. ASETUSVALIKKO Siirryttäessä pääsivulta asetusvalikkoon säädin pyytää syöttämään salasanan. Asetusvalikon salasana on Asetusvalikossa on nähtävissä ja muutettavissa Itula HC-keskuksen ja jakotukkisäätimien säätöihin vaikuttavat asetusarvot ja valinnat. Jakotukkiyksiköiden säädön asetusarvoja voi muuttaa huonekohtaisesti. Itula HC-keskus ja Itula jakotukkiyksikkö on esiohjelmoitu ennen toimitusta asiakkaalle, joten ne ovat toimintavalmiita kytkentöjen tekemisen jälkeen. On kuitenkin suositeltavaa käydä asetukset läpi ja varmistaa säätöjen toiminta historiatrendien avulla jotta laitteistot toimivat käyttäjän toiveiden mukaisesti ja energiatehokkaasti. Asetusvalikon ensimmäisellä sivulla valitaan onko maapiirissä pumppu vai jakoventtiili. Valinta tapahtuu koskemalla valintapainiketta. Menoveden säädön suhdealuetta ja integrointiaikaa voi muuttaa koskettamalla ko. lukua (kts. 9. Säätöjen virittäminen ). Mikäli hälytysääni on valittuna, hälytystilanteessa Itula HC-keskuksen näyttö antaa hälytysäänen. Nuolinäppäimellä siirrytään seuraavalle asetussivulle. Asetusvalikon toisella sivulla valitaan historiatrendien näytteenottoväli (minimi 5 sekuntia) ja pitkään poissa - tilan asetuslämpötila. HC-keskuksen tehdasasetusten palautus tapahtuu valintapainiketta koskettamalla ja syöttämällä salasana Nuolinäppäimillä voidaan siirtyä edelliselle tai seuraavalle asetussivulle. 6

7 Asetusvalikon kolmannella sivulla määritellään HCkeskukseen liitettyjen jakotukkiyksiköiden lukumäärä. Kosketa lukemaa ja syötä ensin salasana 1122 ja sen jälkeen yksiköiden määrä. HUOM! Väärän lukeman syöttäminen aiheuttaa aiheettoman kommunikaatiovikahälytyksen. Jakotukkiyksiköiden tehdasasetusten palautus tapahtuu valitsemalla haluttu jakotukkiyksikkö ja koskettamalla valintapainiketta ja syöttämällä salasana Asetusvalikon neljännellä sivulla määritellään jakotukkiyksiköihin liitettyjen huoneiden tyypit. Valitse ensin haluttu jakotukkiyksikkö nuolinäppäimillä ja valitse sen jälkeen huonetyyppi koskettamalla huoneen valintaa. Huonetyyppi syötetään numeronäppäimistöllä, numeroa vastaava tyyppi löytyy taulukosta 1. Valinta Huonetyyppi 1 Makuuhuone 1 2 Makuuhuone 2 3 Makuuhuone 3 4 Makuuhuone 4 5 Makuuhuone 5 6 Makuuhuone 6 7 Olohuone 1 8 Olohuone 2 9 Olohuone 3 10 Olohuone 4 11 Olohuone 5 12 Olohuone 6 13 Eteinen 1 14 Eteinen 2 15 Kirjasto 16 Työhuone 1 17 Työhuone 2 18 Keittiö 19 Huone ei käytössä 7

8 Asetusvalikon viidennellä sivulla määritellään valitun huoneen perusasetus eli tavoitelämpötila ja lämpötilan poikkeutusalue. Arvoja voidaan muuttaa koskemalla lukemaa ja syöttämällä uusi arvo numeronäppäimistöltä Poikkeutusalue määrittelee kuinka paljon huonetermostaatin poikkeutuspotentiometrillä voi muuttaa huoneen tavoitelämpötilaa. Poikkeutuksen arvo lisätään aseteltuun tavoitelämpötilaan. Esim 2 C poikkeutusalue vastaa +-2 C poikkeutusta potentiometrin äärilaidoissa, jolloin perusasetuksen ollessa 22 C potentiometrin avulla huoneen tavoitelämpötilaa voidaan säätää välillä C. Asetusvalikon kuudennella sivulla voidaan muuttaa jakotukkiyksiköiden huonekohtaisia viritysarvoja. Suhdealueen ja integrointiajan muutos tapahtuu koskettamalla ko. lukemaa ja syöttämällä uusi arvo avautuvalta numeronäppäimistöltä (kts. 9. Säätöjen virittäminen) HUOM! Älä muuta viritysarvoja mikäli siihen ei ole tarvetta, väärät viritysarvot voivat sekoittaa huonesäädön toiminnan. 8

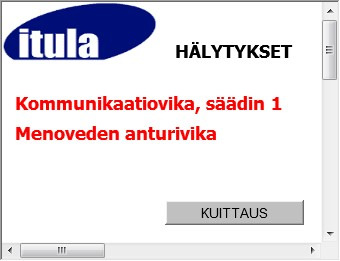

9 7. HÄLYTYSVALIKKO Mikäli HC-keskus havaitsee vian tai toimintahäiriön, päävalikkoon ilmestyy hälytyssymboli ja äänimerkki aktivoituu, mikäli se on asetettu asetusvalikossa aktiiviseksi. Hälytysvalikko avautuu päävalikon hälytyssymbolia koskettamalla. Kommunikaatiovika ilmenee mikäli Itula HC-keskus ei saa yhteyttä jakotukkiyksikköön. Tähän voi olla syynä esim. jakotukkisäätimen vikaantuminen tai jakotukkiyksikön sähkökatko. Mikäli kommunikaatiovika ilmenee etkä saa syytä selville, ota yhteyttä laitetoimittajaan. Menoveden anturivika hälyttää mikäli menoveden anturi vikaantuu. Tarkista ensin anturin kytkennät ja vaihda tarvittaessa viallinen anturi. Kuittauspainikkeella hiljennetään hälytysääni jos se on päällä. Hälytysteksti poistuu kuitenkin vasta siinä vaiheessa kun vika on korjattu. 8. HISTORIATIEDOT Historiatiedoista nähdään valitun mittauksen tai säädön vaihtelu pidemmällä aikavälillä, ns. trendikäyrä. Itula HC-keskus tallentaa historiatietoja ulkolämpötilasta, menoveden lämpötilasta, venttiilin TV1 säätöarvosta, kastepisteestä, sekä huonevalikossa sillä hetkellä valittuna olevan huoneen lämpötilasta ja venttiilin säätöarvosta. Trendikäyrä avautuu kosketettaessa ko. arvon lukemaa. Kuvaajassa X-akselilla on kellonaika ja päiväys ja Y- akselilla mittauksen arvo. Trendikäyrän ajallinen pituus riippuu näytteenottovälistä, joka on valittavissa asetusvalikossa (kts. 6. Asetusvalikko ). Trendikäyrä kattaa 265 mitattua arvoa, joten esim 5 minuutin näytteenottovälillä käyrän esittämä aikaväli on 22 tuntia. Avattaessa historiatiedot Y-akselin minimi- ja maksimiarvot skaalautuvat automaattisesti. Käyttäjä voi halutessaan muuttaa ko. arvoja, tällöin esim. käyrän vaihtelua voidaan tarkastella tietyllä välillä tarkemmin. 9

10 9. SÄÄTÖJEN VIRITTÄMINEN HC-keskuksen menoveden säätöventtiilin ja huoneiden säätöventtiilien viritysarvoja voi halutessaan muuttaa. On suositeltavaa että viritysarvoja muuttaa vain ammattilainen ja niitä muutetaan vain mikäli siihen esiintyy tarvetta. Väärät viritysarvot voivat sekoittaa säädön toiminnan. Venttiilien säädöt ovat PI-säätöjä, eli säädöillä on suhdealue ja integrointiaika. Suhdealue kuvaa säädön minimin ja maksimin välistä aluetta, esim menoveden säätöventtiilin ollessa kiinni putkistossa kiertää n. 20 C huoneenlämpöinen vesi ja venttiilin ollessa täysin auki menoveden lämpötila on maksimissaan, esim maalämpöpumpun tuottaessa lämmitysveden maksimi on n. 50 C. Tällöin suhdealue on 30 C. Käytännössä suhdealue asetetaan kuitenkin hieman laajemmaksi säädön vakauden lisäämiseksi. Integrointiaika määräytyy sen perusteella kuinka nopeasti säätö reagoi muutoksiin, esim jos venttiilin säätö muuttuu kerralla 10%, kuinka kauan kestää ennen kuin menoveden lämpötila alkaa muuttuua. Reagointiin kuluva aika kerrotaan kolmella, jolloin saadaan integrointiaika jolla säätö käyttäytyy riittävän rauhallisesti. 10. KELLONAJAN JA PÄIVÄMÄÄRÄN MUUTTAMINEN Kellonajan muuttamiseksi näyttöä on painettava 10 sekuntia, jonka jälkeen näyttö ensin kalibroidaan koskettamalla kuvaan ilmaantuvia sinisiä ristejä yksi kerrallaan mahdollisimman tarkasti esim kynän kärjellä. HUOM, älä käytä teräviä metallisia esineitä näytön koskettamiseen. Kalibroinnin jälkeen päästään muuttamaan kellonaikaa ja päivämäärää. Kellonaikaaa ja päivämäärää muutetaan painamalla haluttua kenttää ja syöttämällä uusi arvo numeronäppäimistöltä. 10

11 11. TEHDASASETUKSET HC-keskuksen asetukset Arvo Suuntaissiirto 0 C Menoveden asetus jäähdytystilanteessa 18 C Menovesisäädön suhdealue 40 C Menovesisäädön integrointiaika 180s Historiatrendin näytteenottoväli 5min Pitkään poissa tilan asetusarvo 17 C Jakotukkisäätimen asetukset Arvo Huonelämpötilan perusasetus 22 C Huonelämpötilan poikkeutusalue 2 C Huonelämpötilan säädön suhdealue 3 C Huonelämpötilan säädön integrointiaika 1800s 11

12 12. KYTKENTÄKUVAT HC-KESKUS 12

13 12.2. JAKOTUKKISÄÄDIN 13

14 12.3. JÄRJESTELMÄKAAVIO 14
