1 Varavoiman asiantuntija Marko Nurmi

2 kw-set Oy (

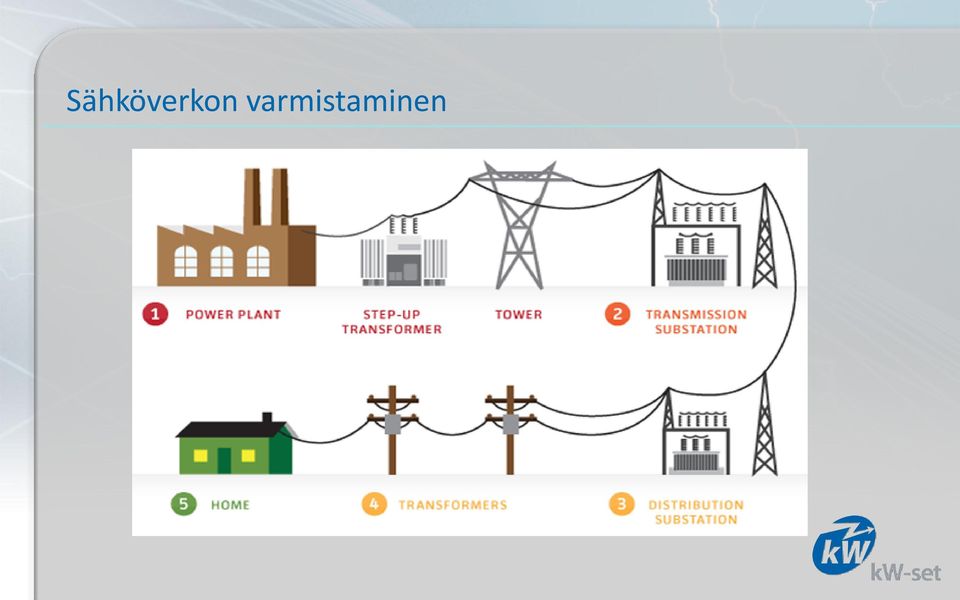

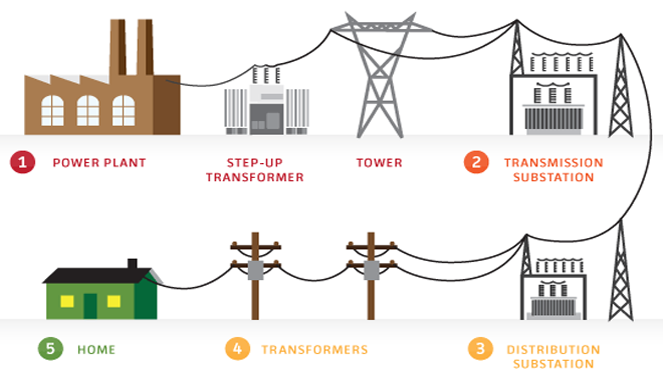

3 Sähköverkon varmistaminen

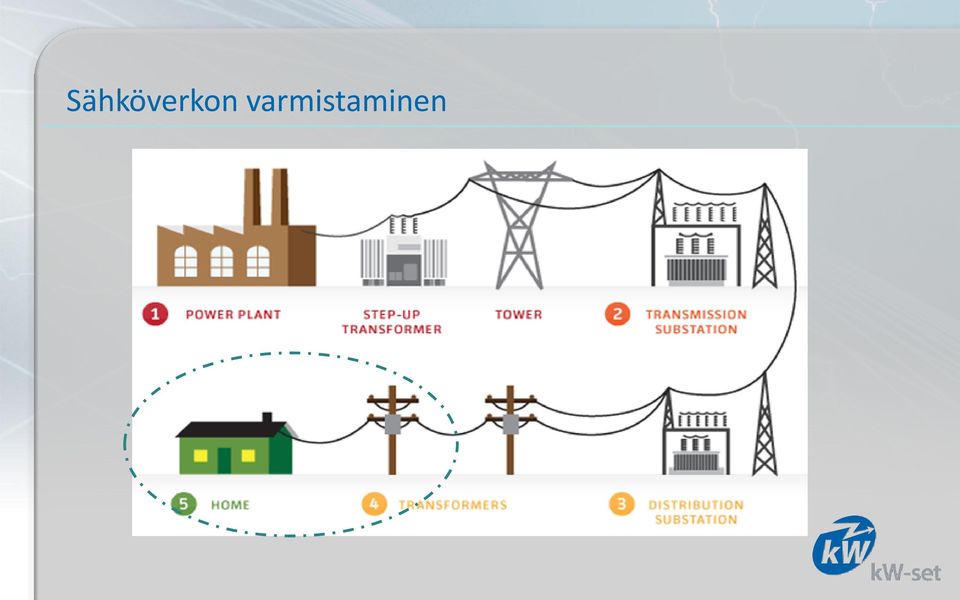

4 Sähköverkon varmistaminen

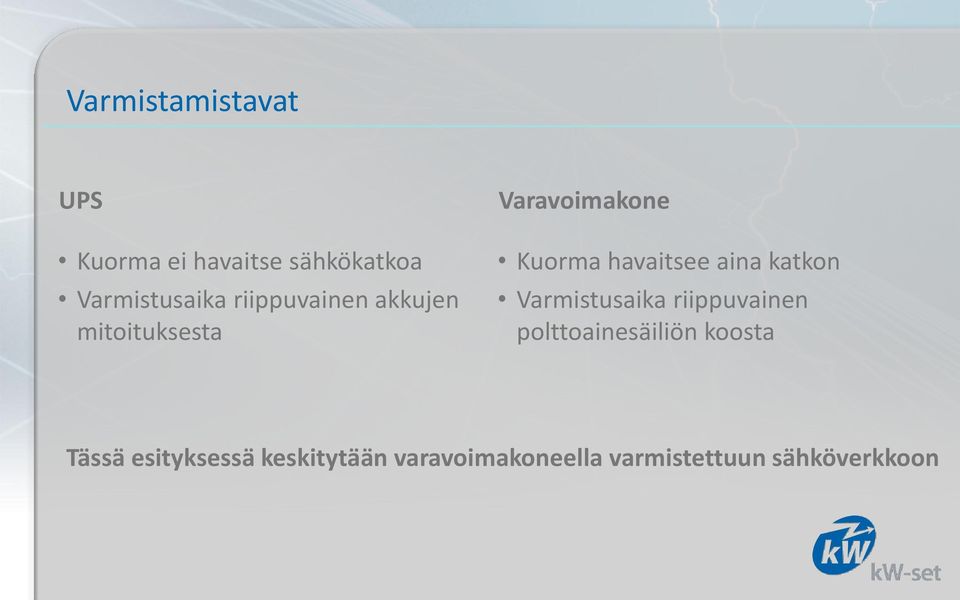

5 Varmistamistavat UPS Kuorma ei havaitse sähkökatkoa Varmistusaika riippuvainen akkujen mitoituksesta Varavoimakone Kuorma havaitsee aina katkon Varmistusaika riippuvainen polttoainesäiliön koosta Tässä esityksessä keskitytään varavoimakoneella varmistettuun sähköverkkoon

aina katkon Varmistusaika riippuvainen polttoainesäiliön koosta

6 Tyypillinen sähköjärjestelmä, ei varmistusta Kuorma Kuorma

7 Tyypillinen sähköjärjestelmä, UPS varmennettu Kuorma Kuorma UPS Täysin katkoton järjestelmä Akkujen mitoitus määrää maks sähkökatkon, jonka järjestelmä sallii

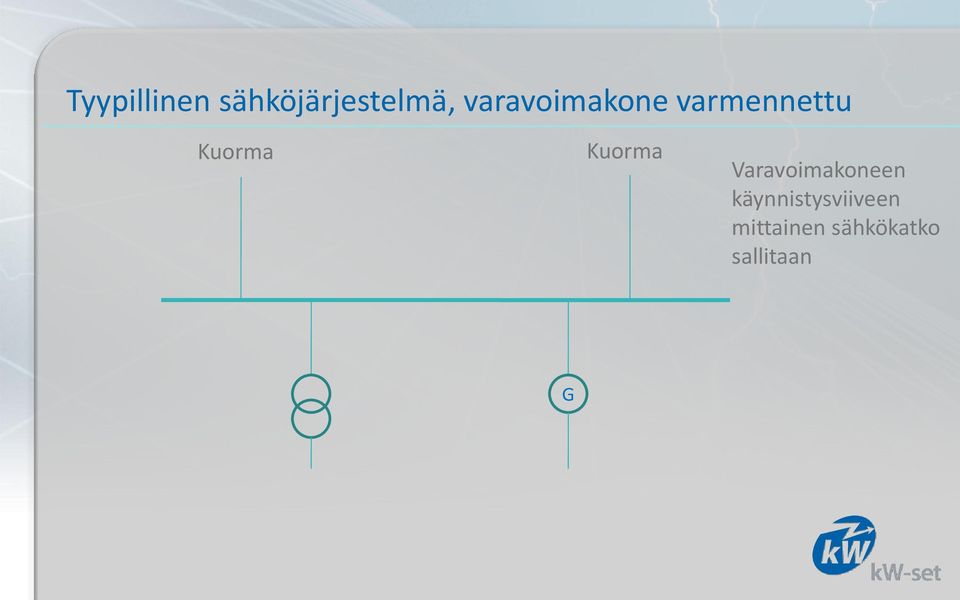

8 Tyypillinen sähköjärjestelmä, varavoimakone varmennettu Kuorma Kuorma Varavoimakoneen käynnistysviiveen mittainen sähkökatko sallitaan G

9 Tyypillinen sähköjärjestelmä, UPS ja varavoimakone varmennettu Kuorma UPS Täysin katkoton järjestelmä Kuorma Varavoimakoneen käynnistysviiveen mittainen sähkökatko sallitaan G

10 Yleisimmät varavoimakonetyypit

11 Yleisimmät varavoimakonetyypit, kannettavat mallit Tyypillinen hankintapaikka rautakauppa Hintaluokka Tyypillisesti bensiinikäyttöinen Teholuokka alle 10 kva Jännitteen ja kierrosluvun säätö ei vastaa sähköverkon jännitteen ja taajuuden vaatimuksia Sähkökatkossa kone pitää kytkeä ja käynnistää Tyypillisesti pitkä katko ennen kuin sähköt on kytketty päälle

500 Tyypillisesti bensiinikäyttöinen Teholuokka alle 10 kva Jännitteen ja kierrosluvun

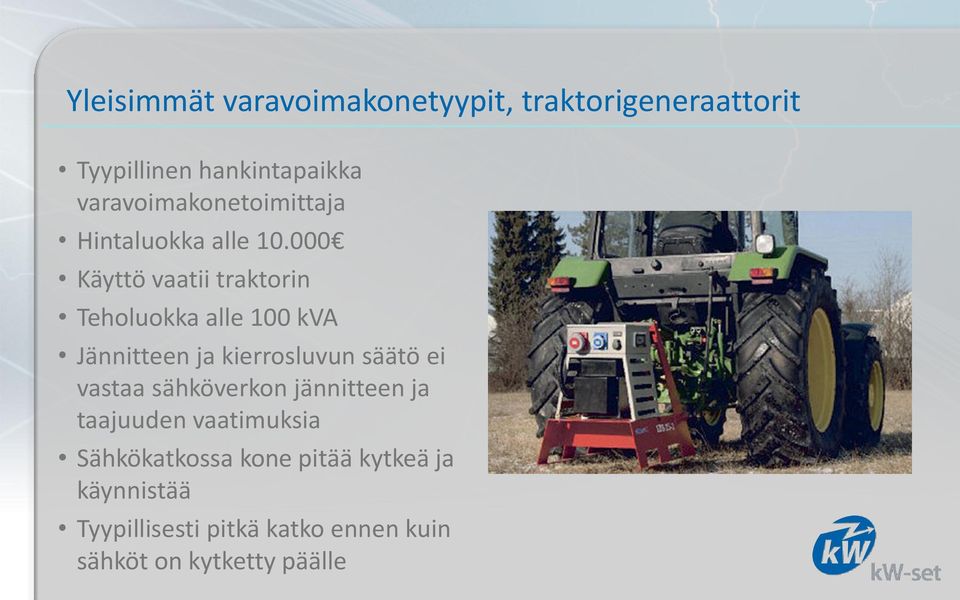

12 Yleisimmät varavoimakonetyypit, traktorigeneraattorit Tyypillinen hankintapaikka varavoimakonetoimittaja Hintaluokka alle Käyttö vaatii traktorin Teholuokka alle 100 kva Jännitteen ja kierrosluvun säätö ei vastaa sähköverkon jännitteen ja taajuuden vaatimuksia Sähkökatkossa kone pitää kytkeä ja käynnistää Tyypillisesti pitkä katko ennen kuin sähköt on kytketty päälle

000 Käyttö vaatii traktorin Teholuokka alle 100 kva Jännitteen ja kierrosluvun säätö ei

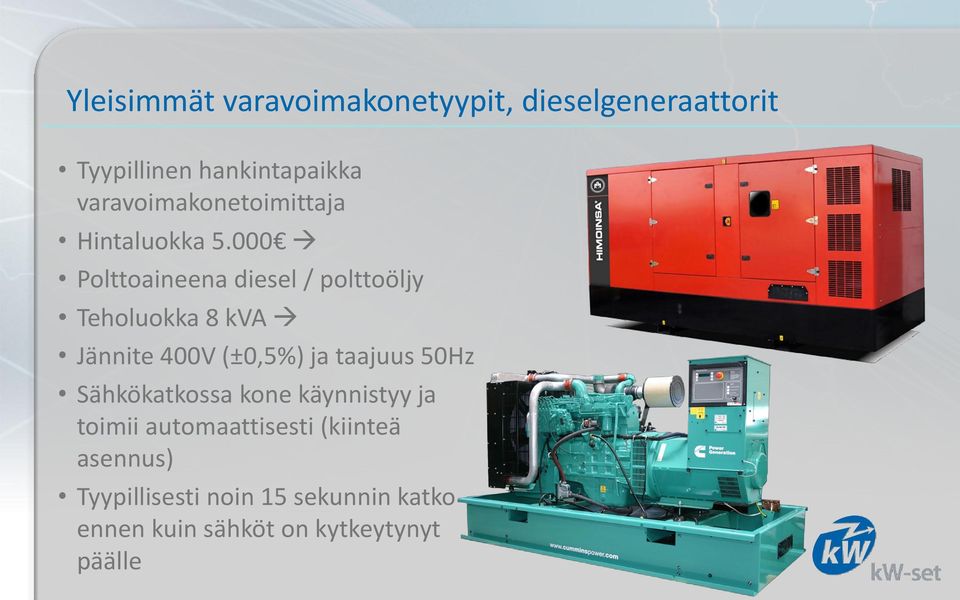

13 Yleisimmät varavoimakonetyypit, dieselgeneraattorit Tyypillinen hankintapaikka varavoimakonetoimittaja Hintaluokka Polttoaineena diesel / polttoöljy Teholuokka 8 kva Jännite 400V (±0,5%) ja taajuus 50Hz Sähkökatkossa kone käynnistyy ja toimii automaattisesti (kiinteä asennus) Tyypillisesti noin 15 sekunnin katko ennen kuin sähköt on kytkeytynyt päälle

000 Polttoaineena diesel / polttoöljy Teholuokka 8 kva Jännite 400V (±0,5%) ja taajuus

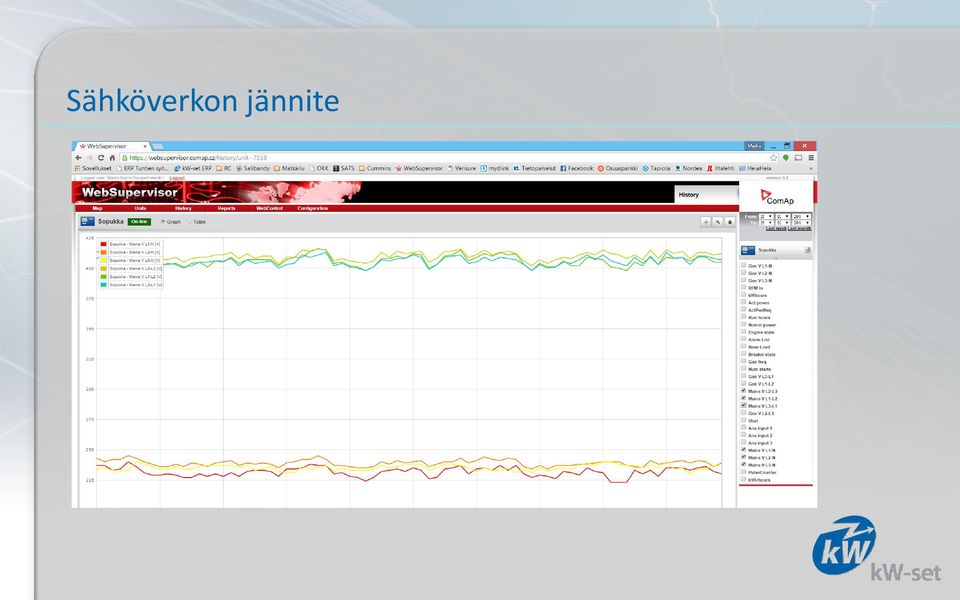

14 Sähköverkon jännite

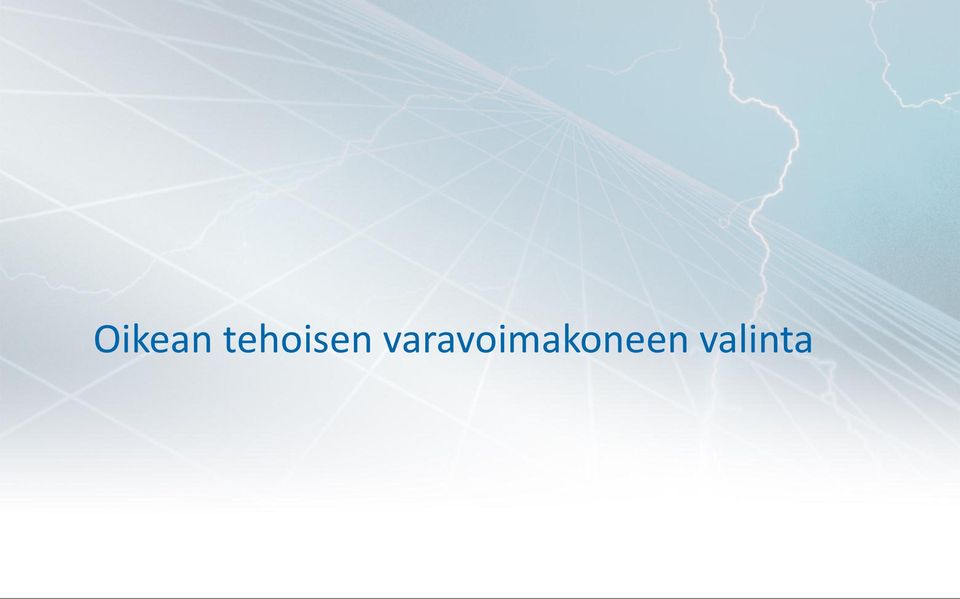

15 Oikean tehoisen varavoimakoneen valinta

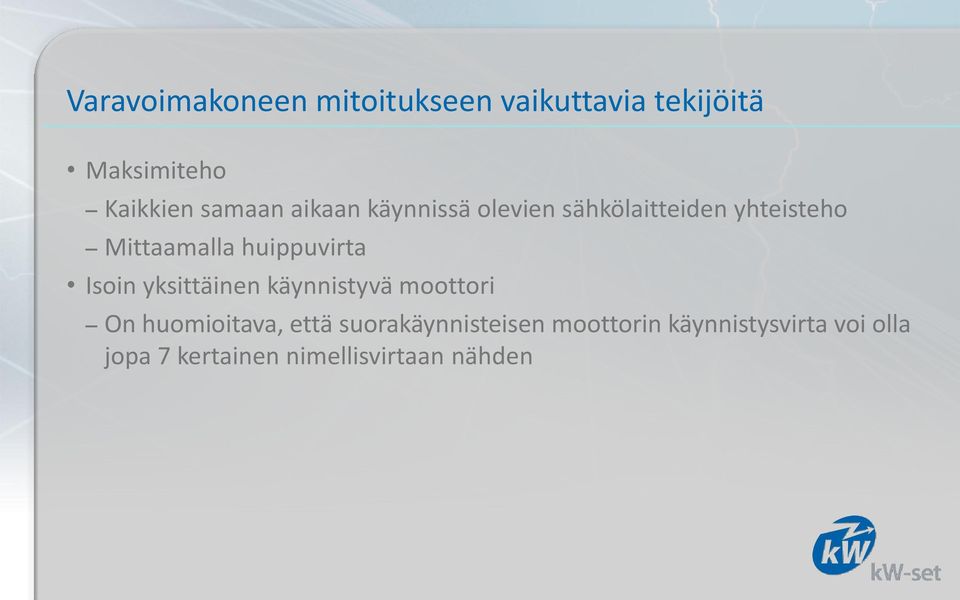

16 Varavoimakoneen mitoitukseen vaikuttavia tekijöitä Maksimiteho Kaikkien samaan aikaan käynnissä olevien sähkölaitteiden yhteisteho Mittaamalla huippuvirta Isoin yksittäinen käynnistyvä moottori On huomioitava, että suorakäynnisteisen moottorin käynnistysvirta voi olla jopa 7 kertainen nimellisvirtaan nähden

huippuvirta Isoin yksittäinen käynnistyvä moottori On huomioitava, että

17 Varavoimakoneen valinta käytännössä opittua Sähkökeskuksen pääsulake Varavoimakoneen teho 3 x 16A kva 3 x 25A kva 3 x 32A kva 3 x 50A kva 3 x 63A kva 3 x 80A kva 3 x 125A kva 3 x 160 A kva 3 x 200 A 200

kva 3 x 32A 30 50 kva 3 x 50A 50 60 kva 3 x 63A 60 80 kva 3 x

18 Käyttöönotto ja käyttö

19 Säädettäviä parametrejä Käynnitysehdot Jännitepoikkeama ja kesto Taajuuspoikkeama ja kesto Käynnistysviive Kuinka pitkän sähkökatkon varavoimakoneen automatiikka sallii ennen käynnistymistään. Tyypillisesti noin 5 sec, voi olla pidempikin mikäli kohde sallii Ei kannata säätää liian lyhyeksi Paluuviive Verkkosähkön palatessa, aika jonka varavoimakone odottaa ennen vaihtoa takaisin verkkosähkölle Tyypillisesti 10 min tai pidempi Ei kannata säätää liian lyhyeksi, kone tykkää käydä Moottorin jäähdytyskäynti Aika jonka varavoimakone käy vielä sen jälkeen kun sähkö on palautettu takaisin verkkosyötölle Tyypillisesti 3 5 min, tehdassäätöinen parametri

Tyypillisesti noin 5 sec, voi olla pidempikin mikäli kohde sallii Ei kannata säätää liian lyhyeksi Paluuviive Verkkosähkön palatessa, aika jonka varavoimakone

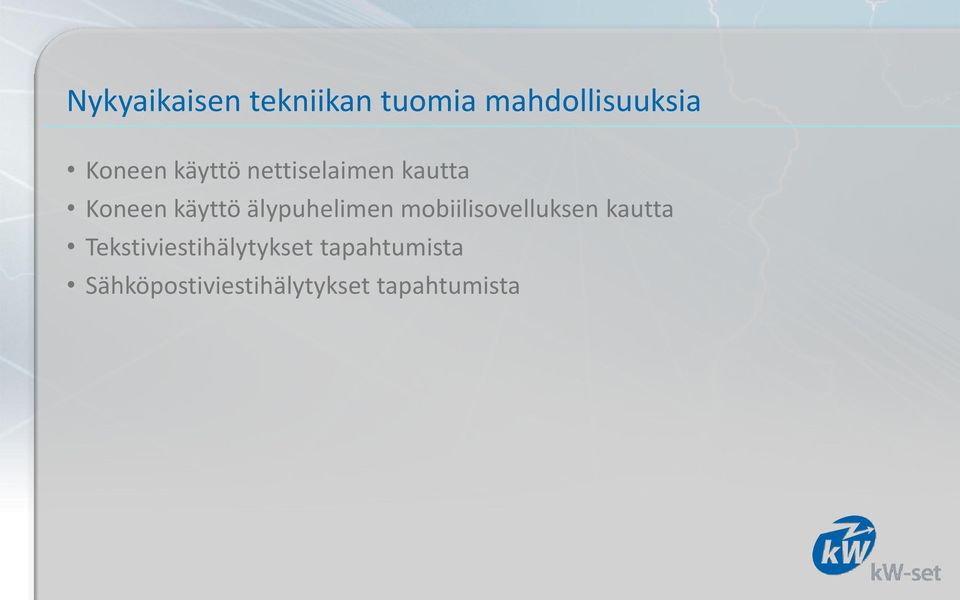

20 Nykyaikaisen tekniikan tuomia mahdollisuuksia Koneen käyttö nettiselaimen kautta Koneen käyttö älypuhelimen mobiilisovelluksen kautta Tekstiviestihälytykset tapahtumista Sähköpostiviestihälytykset tapahtumista

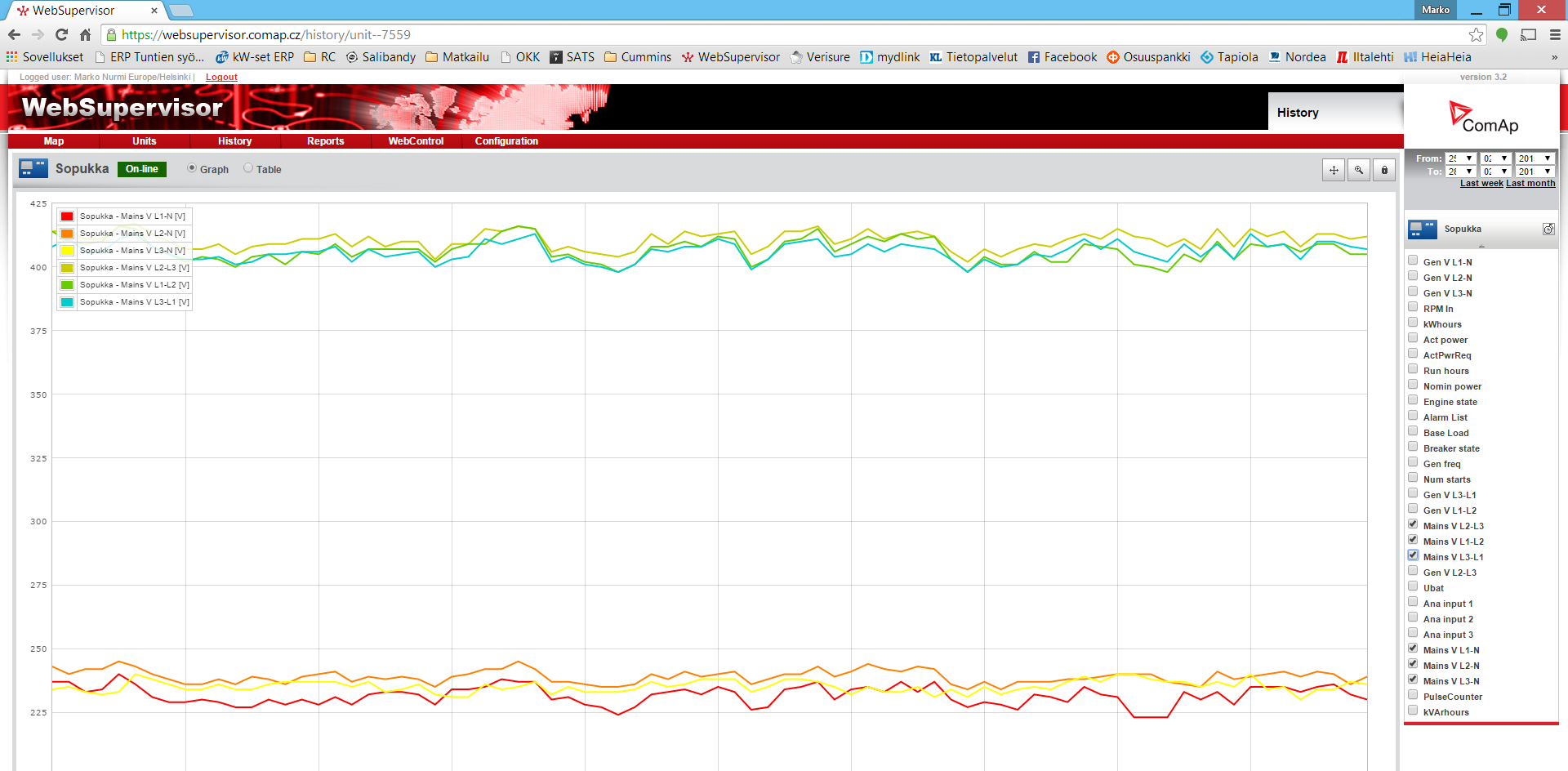

21 Etävalvonta

22 Varavoimakoneen rakenne

23 Dieselgeneraattori - varavoimakone Syyläri Turbo pakoputken yhde Dieselmoottori Ohjauspaneeli Generaattori Runko Lohkolämmitin

24 Jäähdytyksen tarve

25 Energiatase 29-32% lämpönä pakokaasuun Polttoaineen energia 100% 38-42% sähkönä generaattorin navoista 6-10% lämpönä huoneilmaan 22-30% lämpönä vaippaveteen ja ahtoilmaan 28-40% kennojäähdyttimen kautta poistoilmana ulos

26 Esimerkki polttoaineteho 100 kw Huonetilaan säteilylämpönä jopa 50% sähkötehosta Ilmanvaihdon pitää poistaa lämpöä lähes 100% sähkötehosta Sähköteho noin 36 kw

27 Nyrkkisääntö: Varavoimahuoneeseen tulee varavoimakoneen sähkötehon verran lämpötehoa

28 Tyypillisiä asennuksia

29 Oikea asennustapa, ilmakanavat eri seinillä

30 Oikea asennustapa, ilmakanavat samalla seinällä

31 Tärkeintä on varmistaa, että sekä poisto- että tuloilmapellit ovat auki koneen käydessä!
