1 KOTIMAISEN ENERGIAN LÄMPÖKESKUSJÄRJESTELMÄT HAKE TP KOKU - Tankopurkainjärjestelmät kw - Kuivatuhkaus - Kolakuljetin HAKE TP KOKU - Tankopurkainjärjestelmät kw - Märkätuhkaus - Kolakuljetin PELLETTI - Pellettijärjestelmät kw

2 biofire oy Lämmin tervehdys sinulle, hakkeen polttoon tarkasti perehtyvä lukija! Kokosimme tähän esitteeseen Biofire Oy:n kw teholuokkien tuoteohjelmamme. Sen lisäksi meiltä on saatavissa kw:n laitteita. Suunnittelu- ja myyntitoimistomme on Kauhajoen Nummijärvellä. Konepajamme on Toholammilla, osavalmistus ja kokoonpano. Tuotteitamme on erityisen suuri tihentymä suuremmissa teholuokissa lämpöyrittäjillä Saimaan alueella. Pienemmät laitekoot ovat levinneet tuloksekkaalla markkinoinnilla tasaisesti ympäri maan. Meillä on lisäksi vientiä moneen maahan. Laitteemme ovat erikoistuneet polttamaan taloudellisesti ja vaivattomasti haketta, puupohjaista energiamursketta, palaturvetta, pellettejä ja energiaviljaa. Tuotteisiimme voi tutustua paitsi yrityksemme tiloissa ja asiakkaidemme luona, myös alan tapahtumissa, joihin osallistumisemme kerromme kotisivuillamme: Aloitimme vuonna 2003 Palokärki-polttimeksi nimetystä tuotteesta. Sen jatkuvan menestyksen ympärille on rakentunut muuta, jatkuvasti laajenevaa tekniikkaa. Sivu: JÄRJESTELMÄKUVAUS 3 HAKE TP KOKU mitoitus 4-5 ESIMERKKEJÄ 6-8 Teknistä tietoa: Sivu: POLTIN 9 VARASTO- JA KULJETIN TEKNIIKKAA 10 OHJAUS 11 Sivu: PELLETTI kw 12 Hake Palaturve 2 Rakennusjätemurske Pelletit

3 Järjestelmäkuvaus A. Polttoainevarasto Polttoainevarasto toteutetaan tankopurkainasemana (TP), ks. viereiset kuvat. (4) Tankopurkaimet sijoitetaan betonilattian päälle polttoainevarastoon. Lattiavaluun sijoitetaan tartuntaraudat, joihin tankojen korvakkeet kiinnitetään hitsaten. Varastoissa on hydraulitoimiset tangot, jotka liikkuvat edestakaisin ja kuljettavat polttoainetta siirtokuljettimille (kolakuljetin). Varastojärjestelmä mukautuuu automaattisesti varaston polttoaineen määrään. Järjestelmää ei tarvitse kuitata varaston täyttämisen yhteydessä, vaan se mukautuu oikeassa suhteessa polttoainevirtaan nähden. B. Kattilahuone HAKE TP KOKU Kuivatuhkaus A B 3 Varaston kolakuljetin kuljettaa polttoaineen (3) välisäiliölle, josta polttoaine syötetään sekoitusruuvien kautta polttimelle. Välisäiliössä on hydraulinen sulkuluukku, jolla erotetaan poltin ja polttoainevarasto toisistaan. Luukku avautuu välisäiliön täytön ajaksi ja sulkeutuu kun asetettu pinnan korkeus on saavutettu. Välisäiliön pinnan korkeutta mitataan ultraäänianturilla. 7 HAKE TP KOKU Märkätuhkaus (2) Polttimessa polttoaine palaa ja liekki johtuu kattilaan. Polttimen sivu- ja kattokivet ovat valmistettu keraamisesta massasta. Polttimen porrastettu arina koostuu arinakivistä, jotka ovat valmistettu valuraudasta. Polttoaine kulkeutuu arinapinnalla eteenpäin automaattisesti liikkuvan arinan puhdistimien (tuhkantyöntimien) avulla ja loppuun palaneen polttoaineen päätyy tuhka kattilan tuhkatilaan. Palamisilma jaetaan palopään eri lohkoihin. (1) Kattila on valmistettu Biofiren polttimelle sopivaksi. Kattilaveden lämpötilaa pidetään ohjauskeskuksella asetetussa arvossa portaattoman tehon säätymisen mukaan. Jäännöshapen mittaus säätää toisioilman määrää asetetun arvojen mukaisesti. 8 B A 3 Automaattinen tuhkanpoisto. (5.1) Kuivatuhkaus on toteutettu kattilan tulipesän tuhkatilasta, ensimmäisistä konvektioista ja syklonista ruuvikuljettimilla. Keräävät ruuvit kuljettavat tuhkan rakennuksen ulkopuolelle sijoitettuun tuhkalle tarkoitettuun säiliöön. (5.2) Märkätuhkaus kerää polttimen arinan alta, kattilan tulipesästä, konvektioiden tuhkatilasta ja syklonin keräämät tuhkat yhteisellä märkäkolakuljettimella tuhkakonttiin. Savukaasut johdetaan kattilasta (6) alipaineohjatulla taajuusmuuttajakäyttöisellä savukaasuimurilla (8) syklonpuhdistimen kautta (7) savupiippuun. 3

4 Hake TP KOKU:n mitoitus kuivatuhkauksella Lämpökeskuksen mitoituskuvista selviävät suositellut vähimmäismitat, jotka riittävät polttoainevarastoksi ja kattilahuoneeksi. Tätä pienempiin rakennuksiin sijoittelu ja olemassa oleviin rakennuksiin sovitus tarkastetaan aina tapauskohtaisesti. Lopullinen mitoitus määräytyy suunnitteluvaiheessa. Tasamaaratkaisussa etualalla tasaista vähintään mm kw = mm 1500 kw = mm +-0, Tankojen pituudet = mm = mm = mm = mm kw kw = mm = mm 2 tankoa 3 tankoa 4 tankoa 5 tankoa 6 tankoa = mm = mm = mm = mm* = mm* * mitat ilman mahdollista väliseinää varasto-osassa 4

5 Hake TP KOKU:n mitoitus märkätuhkauksella +600 Tasamaaratkaisussa etualalla tasaista vähintään mm kw = mm 2000 kw = mm +-0, Tankojen pituudet = mm = mm = mm = mm kw kw 1000 kw kw 2000 kw kw 1000 kw 1500 kw = mm = mm Esimerkkejä kaksoiskattilajärjestelmistä: = mm = mm = mm 2 tankoa 3 tankoa 4 tankoa 5 tankoa 6 tankoa = mm = mm = mm* = mm* = mm* * mitat ilman mahdollista väliseinää varasto-osassa 5

6 esimerkki: 1,5 mw kahdella kattilalla 0,5 + 1 MW KPA - Kiinteistön lämmitys - Tankopurkainasema - Kolakuljetin - Kuivatuhkaus 6

7 esimerkki: 2 mw kahdella kattilalla MW KPA - Kaukolämpötuotanto - Märkätuhkaus - Palamisilmapuhaltimet ilmamääräsäätimillä - Kolakuljetin yhdistetty asiakkaan olemassa olevaan ketjupohjapurkaimeen 7

8 esimerkki: 1 mw yhdellä kattilalla 1 MW KPA + 1 MW POK (varalla) - Kaukolämpötuotanto ja viljan kuivaus - Tankopurkainasema - Kolakuljetin - Kavukaasupesurijärjestelmä - Kuivatuhkaus esimerkki: 3 mw kahdella kattilalla 1,5 + 1,5 MW KPA - Kasvihuoneiden lämmitys - Tankopurkainasema - Kolakuljetin - Kuivatuhkaus - Polttoaineena energiapuujäte 8

9 poltin Toisioilman jako sivuista ja katosta Optinen liekinvalvonta Syöttöruuvien yhteet Valurautainen arinakivi - Palamisilmareiät kivien pinnassa Automaattinen, reilusti mitoitettu arinan puhdistin - Hydraulitoimiset työntötangot Ensiöilman jako arinan eri lohkoissa Toisioilman määrän säätimet ja palamisilmapuhaltimet Ensiöilman määrän säätimet Teho (kw) Tehoalue (%) Arinapinta-ala (m 2 ) Syöttöruuvi (mm) Paino (kg) , ,97 2x ,20 2x ,75 2x ,04 2x ,20 2x

10 Varasto- ja kuljetintekniikkaa Tankopurkainasema Ketjukolakuljetin Välisäiliö Syöttöruuvit välisäiliöstä polttimelle 10

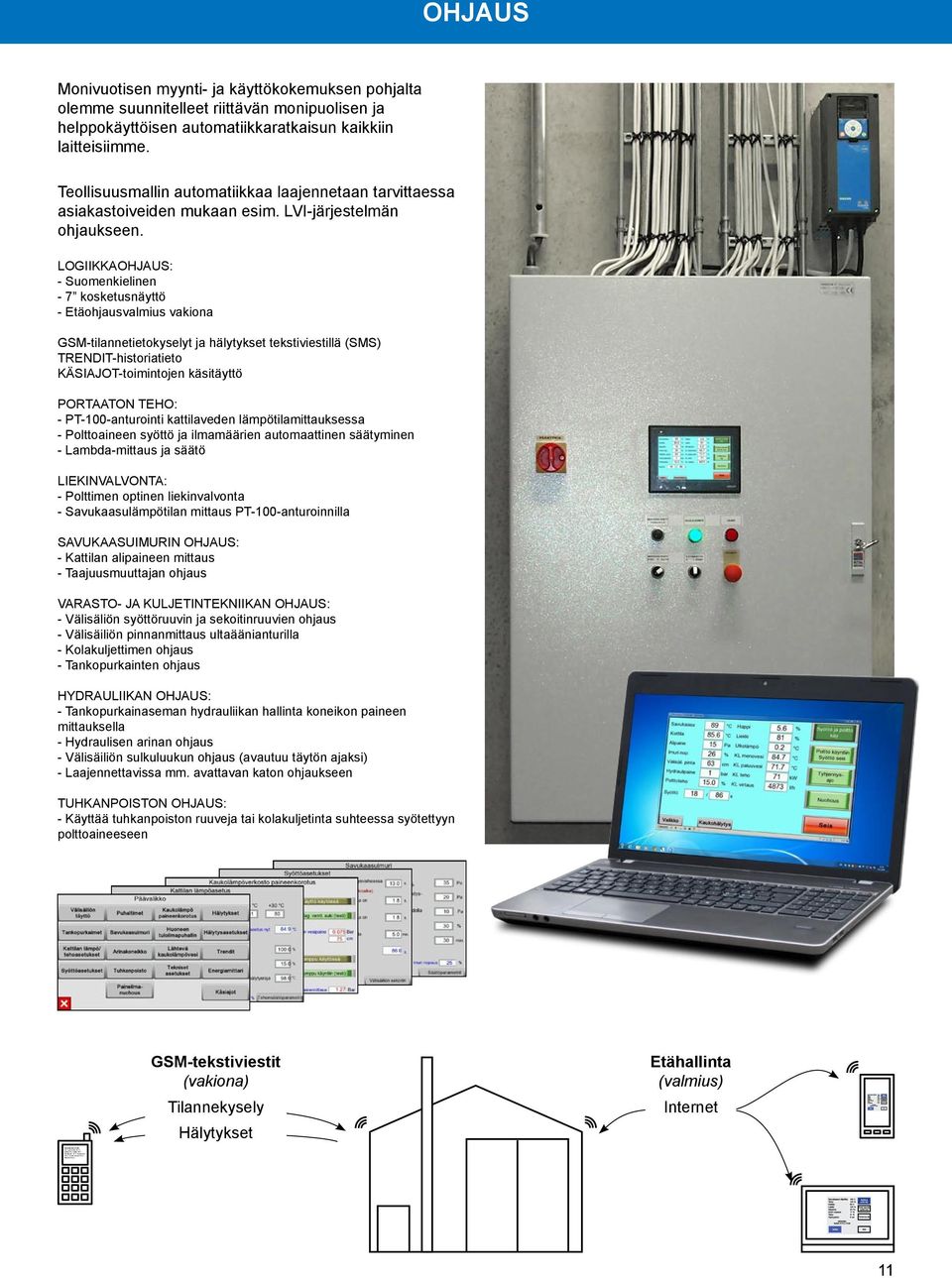

11 Lämpökeskus GSM. Info. Lamm.teho 50 %. Liekki 80%. Kattila 80 C. Ulkolämpö -15 C. Savukaasu 135 C. Imurin nopeus 50 %. Alipaine 20 pa. ohjaus Monivuotisen myynti- ja käyttökokemuksen pohjalta olemme suunnitelleet riittävän monipuolisen ja helppokäyttöisen automatiikkaratkaisun kaikkiin laitteisiimme. Teollisuusmallin automatiikkaa laajennetaan tarvittaessa asiakastoiveiden mukaan esim. LVI-järjestelmän ohjaukseen. LOGIIKKAOHJAUS: - Suomenkielinen - 7 kosketusnäyttö - Etäohjausvalmius vakiona GSM-tilannetietokyselyt ja hälytykset tekstiviestillä (SMS) TRENDIT-historiatieto KÄSIAJOT-toimintojen käsitäyttö PORTAATON TEHO: - PT-100-anturointi kattilaveden lämpötilamittauksessa - Polttoaineen syöttö ja ilmamäärien automaattinen säätyminen - Lambda-mittaus ja säätö LIEKINVALVONTA: - Polttimen optinen liekinvalvonta - Savukaasulämpötilan mittaus PT-100-anturoinnilla SAVUKAASUIMURIN OHJAUS: - Kattilan alipaineen mittaus - Taajuusmuuttajan ohjaus VARASTO- JA KULJETINTEKNIIKAN OHJAUS: - Välisäliön syöttöruuvin ja sekoitinruuvien ohjaus - Välisäiliön pinnanmittaus ultaäänianturilla - Kolakuljettimen ohjaus - Tankopurkainten ohjaus HYDRAULIIKAN OHJAUS: - Tankopurkainaseman hydrauliikan hallinta koneikon paineen mittauksella - Hydraulisen arinan ohjaus - Välisäiliön sulkuluukun ohjaus (avautuu täytön ajaksi) - Laajennettavissa mm. avattavan katon ohjaukseen TUHKANPOISTON OHJAUS: - Käyttää tuhkanpoiston ruuveja tai kolakuljetinta suhteessa syötettyyn polttoaineeseen GSM-tekstiviestit (vakiona) Tilannekysely Hälytykset Etähallinta (valmius) Internet 11
