ARITERM OY. Arimatic 550 XDA. Käyttöohje

Koko: px
Aloita esitys sivulta:

Download "ARITERM OY. Arimatic 550 XDA. Käyttöohje"

Transkriptio

1 ARITERM OY Arimatic 550 XDA Käyttöohje

2 Sisältöluettelo 1. Yleistä Kuljetus, varastointi ja pakkauksen avaaminen Takuu Asennus ja käyttöönotto Järjestelmäkuvaus Järjestelmän käyttö Pääsivut PÄÄSIVU HÄLYTYKSET-sivu ASETUKSET-sivu KÄYTTÖ-sivu Optiot Kellonaika ja päivämäärä Kieli Sytytys Automaattisytytys Teho Tehoasetukset Syöttöruuvi-asetukset Ensiöpuhallin-asetukset Toisiopuhallin-asetukset Tehdasasetukset Pellettiruuvi Hakeruuvi Varastoruuvi-asetukset Savukaasuimuri Lisävarusteet Tankopurkain Pulssisammutus Tuhkaruuvit MultiJet-ohjaus Varastoruuvi Sulkusyötin

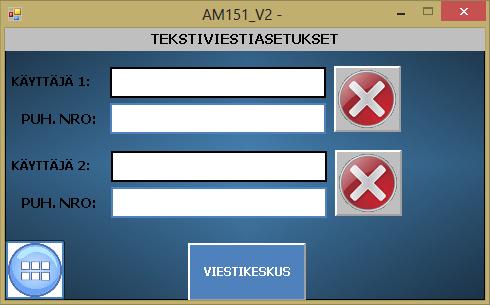

3 17.7 GSM-hälytykset Vianetsintä Muistiinpanot

4 1. Yleistä Arimatic 550 XDA -ohjauskeskus on suunniteltu Ariterm Oy:n toimittamien biolämmitysjärjestelmien ohjaukseen viljakuivurijärjestelmissä, teholuokassa kw:a. Keskus soveltuu HakeJet ja MultiJet-polttimien ohjauksiin. Järjestelmän ohjaus on toteutettu ohjelmoitavalla logiikalla (Siemens S7-1200). Käyttöliittymä on graafinen 4.3''-kosketusnäyttö. Arimatic 550 XDA - järjestelmien polttimissa käytetään EC-palamisilmapuhaltimia, jotka ovat energiaystävällisiä (korkea hyötysuhde) ja helpposäätöisiä. 2. Kuljetus, varastointi ja pakkauksen avaaminen Keskus toimitetaan lavalla. Pakkaus on syytä avata vasta mahdollisimman lähellä asennuspaikkaa. Keskus tulee säilyttää sisätiloissa. Vastaanottajan on tärkeä todeta keskuksen kunto ennen vastaanottamista. Vauriotapauksissa on otettava viipymättä yhteys myyjään. Pakkauksen avaamisen jälkeen on tärkeää tarkastaa keskuksen sisältö. Keskukseen kuuluvat anturit toimitetaan erillisessä pakkauksessa normaalisti muun laitetoimituksen yhteydessä. Tarkasta anturit pakkauksen mukana tulevan varustelistan mukaisesti. 3. Takuu Ariterm myöntää toimittamilleen laitteille 1 vuoden takuun. Takuu on voimassa yhden vuoden alkaen käyttöönottopäivästä tai enimmillään 18 kuukautta toimituspäivästä. Takuu kattaa valmistus- ja materiaalivirheet. Ariterm Oy toimittaa uudet osat viallisten tilalle veloituksetta. Varaosalle myönnettävä takuu on 12 kuukautta. Takuu ei kata mahdollisia virheellisestä asennuksesta johtuvia tai ukkosen aiheuttamia vaurioita. 3

5 4. Asennus ja käyttöönotto Asenna keskus paikkaan, josta järjestelmän käyttäminen ja kaapeleiden asennus on helppoa. Keskuksen eteen tulee jättää vapaata tilaa noin 1 m. Sähkökytkennät tehdään piirikaavion mukaisesti. Piirikaavioissa näkyvät myös lisävarusteet. Mikäli moottorille ei tarvitse asentaa turvakytkintä, tulee turvakytkimen kärkitieto oikosulkea riviliittimiltä. Moottorisuojien virtarajat tulee asettaa moottorin ottaman virta-arvon mukaisesti. Virta-arvot löytyvät moottorin tyyppikilvestä. Kun sähkökytkennät ovat tehty, voidaan keskus käynnistää. ASETUKSETsivulta päästään OPTIOT-valikkoon, josta määritetään järjestelmässä olevat laitteet, esim. Tuhkaruuvi1. Älä valitse järjestelmään kuulumattomia toimintoja/laitteita, koska tämä voi aiheuttaa aiheettomia häiriöitä. HUOM! OPTIOT-valikkoon pääsee Huolto-tason tunnuksella. Järjestelmämäärityksen jälkeen tarkastetaan mahdolliset hälytykset, jotka voivat johtua esim. asentamattomista tai väärinkytketyistä antureista. Turvalaitteiden toiminta tulee testata/tarkastaa, kuten HätäSeis-painikkeet, termostaatit ja luukkukytkimet. Tämän jälkeen tulee tarkastaa KÄSIKÄYTTÖ-valikosta ruuvien pyörimissuunnat ja testata kaikki toiminnot (puhaltimet, ruuvit). Järjestelmässä on valmiina ns. tehdasarvot, mutta esimerkiksi TEHOasetukset tulee säätää polttoaineen mukaan (Tehdasarvot kappaleessa 14). Säätämisessä tulee käyttää savukaasuanalysaattoria, jotta varmistutaan puhtaasta palamisesta. Lisäksi VARASTORUUVI-asetukset tulee säätää, jotka riippuvat syöttöruuvin ja varastoruuvin välisen suppilon koosta. HUOM! Mikäli järjestelmä on varustettu automaattisytytyksellä, tulee AUTOMAATTISYTYTYS-asetukset määrittää aina tapauskohtaisesti. Asetukset tulee määrittää valtuutettu huoltomies käyttöönoton yhteydessä. Väärät sytytysajat ja asetukset voivat aiheuttaa epäonnistuneen sytytyksen ja järjestelmän pysähtymisen. 4

6 5. Järjestelmäkuvaus EI KÄYTÖSSÄ (SEIS-tila) -pumput käy -savukaasuimuri käy päällä AUTOMAATTI Ei liekkiä SYTYTYS 1 1. Tuuletus 2. Suppilon täyttö 3. Sytytyspanos 4. Sytytys Liekki HÄLYTYS Esim. HätäSeis tai liekinvalvonta. ALASAJO - käyttäjän toimesta - Kuivurikeskukselta: jos Alasajopyyntö on valittuna ja Kuivaus-pyyntö poistuu. Liekki SYTYTYS 2 Vakioteho TEHOKÄYNTI % teho Kattilalämpö > Asetus+Hystereesi TAI Kuivurikeskuksen Kuivaus-pyyntö poistuu ja Ylläpito-käsky on päällä Kattilalämpö < Asetus+0.5xHystereesi TAI Kuivurikeskuksen Kuivaus-pyyntö menee päällä ja Ylläpito-käsky on päällä. YLLÄPITO Hiilloksen ylläpito Järjestelmä käynnistetään AUTOMAATTI-painikkeesta, jonka jälkeen avautuu sytytystä avustavat sivut. Mikäli liekinvalvonta tunnistaa liekin, siirtyy poltin suoraan tehokäynnille. Sytytysvaiheen jälkeen poltin siirtyy tehokäynnille, jossa polttimen teho säätyy tarvittavan lämmitystehon mukaan. Automatiikka pyrkii pitämään kuivausilman lämpötilan asetuksessaan. Mikäli lämmitystarve on hyvin pientä ja kuivausilman lämpötila nousee liikaa, menee poltin ylläpidolle. 5

7 Ylläpidolla poltin pyrkii pitämään hiilloksen palopäässä. Kun kattilaveden lämpötila laskee, palaa poltin takaisin tehokäynnille. ALASAJO-painikkeella käyttäjä pysäyttää varaston toiminnan ja syöttöruuvi ajetaan tyhjäksi. Tätä toimintoa käytetään esimerkiksi huollon yhteydessä. SEIS-painike pysäyttää järjestelmän heti. Vain pumput ja savukaasuimuri jäävät päälle. Nämä toiminnot pitää pysäyttää manuaalisesti. Hälytystilanteessa näytölle tulee punainen vilkkuva valo. HÄLYTYKSETsivulta nähdään hälytyksen syy ja kellonaika. Sivulta voidaan kuitata hälytys ja nähdä myös hälytyshistoriaa. KUIVURIKÄYTTÖ Ensimmäisellä kerran poltin käynnistetään normaaliin tapaan, jonka jälkeen asetetaan kuivurikäyttö päälle. Kuivurikäytön ollessa päällä, poltin toimii Kuivaus-pyyntö ja Alasajo/Ylläpitoasetuksen mukaisesti. Alasajo/Ylläpito-asetus voidaan määrittää ulkoisella tulolla tai näytöltä. Mikäli Ylläpito on valittuna, siirtyy poltin ylläpidolle Kuivauspyynnön poistuttua. Kun Kuivaus-pyyntö tulee takaisin, siirtyy poltin takaisin tehokäynnille. Mikäli Alasajo-toiminto on valittuna, siirtyy poltin alasajo tilaan Kuivauspyynnön poistuttua. Poltin pysähtyy lopulta Liekinvalvonta-häiriöön. Mikäli poltin on varustettu automaattisytytyksellä, jää poltin odotustilaan, odottamaan uutta Kuivaus-pyyntöä, jolloin poltin tekee automaattisytytyksen. 6

8 6. Järjestelmän käyttö Graafinen käyttöliittymä mahdollistaa järjestelmän helpon hallinnan. Käyttöliittymä on jaettu neljään pääsivuun: PÄÄSIVU, HÄLYTYKSET, ASETUKSET ja KÄYTTÖ. Sivu vaihdetaan näytön alareunassa olevasta painikkeesta. PÄÄSIVU-sivu HÄLYTYKSET-sivu ASETUKSETsivu KÄYTTÖ-sivu PÄÄSIVULLA esitetään graafisesti järjestelmän toimintaa. Sivulta voidaan lukea mm. lämpötilat, puhaltimien tehot ja syöttöruuvin käynti. HÄLYTYKSET-sivulle tulee ilmoitukset aktiivisista häiriöistä. Lisäksi sivulta päästään kuittaamaan hälytys ja lukemaan hälytyshistoria tietoja. ASETUKSET-sivulla on eri toimintoihin liittyvät valikot, josta voidaan muokata kyseisen toiminnon parametreja. Sivulla esitettävät valikot määrittyvät sen perusteella, mitkä ominaisuudet ovat OPTIOT-valikosta määritelty käyttöön. KÄYTTÖ-sivulta ohjataan järjestelmää. Käyttäjä voi ajaa käsikäytöllä toimintoja, laittaa järjestelmän automaatille tai pysäyttää järjestelmän. Lisäksi sivulla on mm. pumppujen käytöt. 7

9 Järjestelmässä on kaksi salasanoin suojattua käyttäjätasoa: KÄYTTÄJÄ ja HUOLTO. KÄYTTÄJÄ-tason takana ovat kaikki asetukset, jolloin ulkopuoliset eivät pääse muuttamaan asetuksia. KÄYTTÄJÄ-tason tunnus on user ja salasana on user. HUOLTO-taso on tarkoitettu valtuutetuille huoltomiehille, johon kuuluu mm. anturien skaalaus-asetukset, PID-parametrit ja OPTIOT-valikko. 7. Pääsivut 7.1 PÄÄSIVU Kuva 1. PÄÄSIVU - poltin SEIS-tilassa. Käyttöliittymän PÄÄSIVULLA esitetään seuraavat asiat: - Polttimen käyttötila (TEHOKÄYNTI, YLLÄPITO, KÄSIKÄYTTÖ, SEIS) - Kuivausilman lämpötila - TEHO-%, jolla poltinta parhaillaan ajetaan - Ensiö- ja toisiopuhaltimen tehot - Savukaasuimurin teho - Syöttöruuvin käynti - Varastoruuvin käynti - Suppilon pinta-anturin tila - Liekinvalvontatieto - Tulipesän paine - Jäännöshappi (jos ko. optio käytössä) 8

10 - Savukaasujen lämpötila (jos ko. optio käytössä) - Syöttöruuvin lämpötila (jos ko. optio käytössä) - Tankopurkain (jos ko. optio käytössä) - Varastoruuvin täyttöraja - Kuivurikäyttö: Ylläpito / Alasajo toiminnon tila sekä Kuivaus-pyyntö - Kellon aika ja päivämäärä. PÄÄSIVULTA ei voi muuttaa järjestelmän toimintaan liittyviä asetuksia. Nämä ovat tehtävissä ASETUKSET-sivulta. 7.2 HÄLYTYKSET-sivu Kuva 2. HÄLYTYKSET-sivu Hälytystilanteessa näyttöön ilmestyy punainen vilkkuva valo ja järjestelmä menee Seis-tilaan. HÄLYTYKSET-sivulla näkyy aktiivinen hälytys (Tilakohta), kellonaika (Aika) ja hälytyksen syy (Teksti). Hälytyksen aiheuttaja tulee poistaa ennen kuin kuittaus voidaan tehdä (Kuittaus-painike). Hälytykset jäävät historiaan ja se voidaan nollata Tyhjennä-painikkeesta (Tyhjennä). Kuittauksen jälkeen järjestelmä pitää käynnistää uudestaan AUTOMAATTIpainikkeesta. 9

11 7.3 ASETUKSET-sivu Kuva 3. ASETUKSET-sivu - kaikki Optiot valittuna. ASETUKSET-sivulla on eri toimintoihin liittyvät valikot, josta voidaan muokata kyseisen toiminnan parametrejä/asetuksia. Sivulla esitettävät valikot määrittyvät sen perusteella, mitkä ominaisuudet ovat OPTIOT-valikosta määritelty käyttöön. Aina esitetään seuraavat valikot: TEHO, SYÖTTÖRUUVI, VARASTORUUVI, ENSIÖPUHALLIN, TOISIOPUHALLIN, SAVUKAASUIMURI, KIELI ja OPTIOT. 10

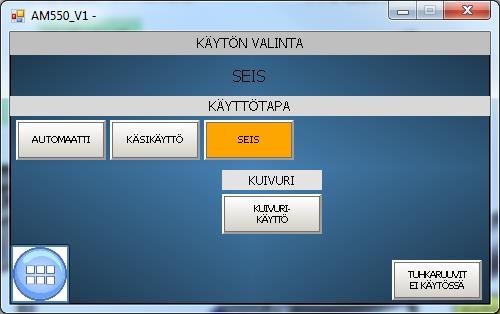

12 7.4 KÄYTTÖ-sivu Kuva 4. KÄYTTÖ-sivu - Järjestelmä SEIS-tilassa. KÄYTTÖ-sivulta ohjataan järjestelmän toimintaa. Kun järjestelmä ei ole päällä (SEIS), näkyy sivulla AUTOMAATTI-, KÄSIKÄYTTÖ- ja SEIS-painikkeet. Yläkentässä lukee järjestelmän tila ''SEIS''. Kun järjestelmä on Automaattitilassa (poltin tehokäynnillä), häviää sivulta KÄSIKÄYTTÖ-painike ja ALASAJO-painike ilmestyvät. Mikäli optioista on valittuna Tuhkaruuvi, tulee näyttöön käyttöpainikkeet tälle toiminnoille. Tällä painikkeella voidaan ohittaa sen ajastettu toiminta. SEIS-painikkeella järjestelmä pysähtyy poislukien polttimen Jäähdytyspumppu ja Savukaasuimuri, jotka tulee pysäyttää erikseen omista painikkeista. KUIVURIKÄYTTÖ-painikkeesta valitaan käykö poltin normaalin tapaan vai kuivurilta tulevien Kuivaus-pyyntö ja Alasajo/Ylläpito-käskyjen mukaisesti. Huom! Alasajo/Ylläpito-käsky voidaan määrittää myös näytöltä (PÄÄSIVU), mikäli Kuivuri ulkoinen ohjaus-toiminto ei ole valittu OPTIOT-valikosta. 11

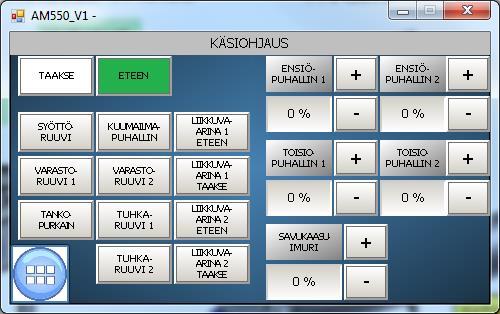

13 KÄSIKÄYTTÖ Järjestelmää on tarve ajaa manuaalisesti käyttöönoton tai esim. huollon yhteydessä. Mikäli käyttäjä menee kesken automaattiajon käsikäyttösivulle (HUOM! Ensin painettava SEIS-panikettta), savukaasuimuri ja pumput jäävät päälle. Valikossa voidaan ohjata seuraavia toimintoja: - Syöttöruuvi - Varastoruuvi - Ensiöpuhaltimen tehonsäätö - Toisiopuhaltimen tehonsäätö - Savukaasuimurin tehonsäätö - Tankopurkain - Tuhkaruuvit - Liikkuva-arinan ajo - Taakse-painike, jonka avulla ruuveja voidaan ajaa taakse. - Kuumailmapuhallin HUOM! KÄSIOHJAUS-sivulla näytettävät painikkeet riippuvat OPTIOT-sivun asetuksista (valituista toiminnoista). Kuva 5. KÄSIOHJAUS-sivu. 12

14 AUTOMAATTI Kun poltin asetetaan Automaatti-tilaan, siirtyy poltin normaaliin Tehokäyntitilaan, mikäli liekinvalvonta havaitsee liekin. Poltinohjaus säätää tehoa välillä %. Jos liekinvalvonta ei havaitse liekkiä, siirrytään ohjattuun sytytysvaiheeseen (katso kappale 11. Sytytys) Mikäli Kuivurikäyttö on valittuna käyttöön, niin Kuivaus-pyyntö tulee olla päällä, jotta poltin siirtyy Tehokäynti-tilaan. Muutoin poltin toimii Alasajo/Ylläpito-käskyn mukaisesti. ALASAJO Tämä toiminto pysäyttää varastojärjestelmän toiminnan ts. pudotussuppiloa ei enää täytetä. Järjestelmä jatkaa toimintaansa niin kauan kuin syöttöruuvissa ja suppilossa riittää polttoainetta. Toiminta keskeytyy lopulta Häiriö! Liekkihälytykseen. Toimintoa voidaan käyttää esim. valmistautuessa kattilan ja polttimen huoltoon. Kuivurikäytössä alasajotoiminto aktivoituu automaattisesti, kun kuivurin Kuivaus-pyyntö poistuu ja Alasajo-käsky on päällä. Alasajon jälkeen poltin pysähtyy liekinvalvonta häiriöön. Jos järjestelmä on varustettu automaattisytytyksellä, jää poltin alasajon jälkeen valmiustilaan, odottamaan käynnistyskäskyä (Kuivaus-pyyntöä). SEIS Toiminto pysäyttää järjestelmän kaikki laitteet lukuun ottamatta savukaasuimuria ja pumppuja, jotka pitää pysäyttää erikseen omista painikkeista. TUHKARUUVIT Painikkeesta voidaan ohjata tuhkaruuveja, ohittaen niiden ajastetut toiminnot. 13

15 8. Optiot Käyttöönoton yhteydessä määritetään OPTIOT-valikosta järjestelmään kuuluvat ominaisuudet/lisävarusteet. Esimerkki: Hakejärjestelmään kuuluu tankopurkain T1, MultiJet 400 kw poltin, Kuivuritoiminto ja Tuhkaruuvi (2 kpl). Tällöin OPTIOT-valikosta tulee ottaa käyttöön Tankopurkain, Liikkuvaarina,Tuhkaruuvi 1 ja 2, Ensiö- ja toisiopuhallin 2 sekä Kuivuritoiminto. Tämän jälkeen ASETUKSET-sivulle ilmestyy näiden toimintojen asetusvalikot. HUOM! Varmista, että kytkemättömät optiot eivät ole käytössä, koska tämä saattaa aiheuttaa turhia hälytyksiä. Valittavat optiot: 1. GSM (Tekstiviestihälytykset) 2. Ensiöpuhallin 2 3. Toisiopuhallin 2 4. Varastoruuvi 2 5. Syöttöruuvin lämpötilamittaus 6. Tuhkaruuvi 1 7. Tuhkaruuvi 2 8. Pulssisammutus 9. Liikkuva-arina 10. Sulkusyötin 11. Automaattisytytys 12. Kuivuritoiminto 13. Kuivuri ulkoinen ohjaus 14. Tankopurkain 15. Tankopurkain pinta. 14

16 Kuva 6. OPTIOT-sivu. 9. Kellonaika ja päivämäärä Asetukset näkyvät PÄÄSIVULLA vasemmassa ylälaidassa. Aika ja päivämäärä voidaan muuttaa painamalla kyseisiä asetuksia. 10. Kieli Kieli valitaan ASETUKSET-sivulla olevista lipuista. 15

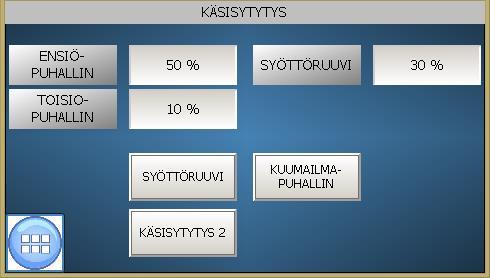

17 11. Sytytys Kun KÄYTTÖ-sivulta painetaan AUTOMAATTI-painiketta, tekee savukaasuimuri kattilan tuuletuksen (2 min). Jos liekinvalvonta ei havaitse liekkiä, voi käyttäjä valita Automaatti- tai Käsi-sytytyksen (HUOM! Automaattisytytys on lisävaruste). Kuva 7. Sytytyksen valinta KÄSISYTYTYS Näyttöön tulee sivu, jolla on mahdollista manuaalisesti ajaa syöttöruuvia ja laittaa ensiö- ja toisiopuhallin päälle. Mikäli optioista on valittuna automaattisytytys näkyy sivulla myös KUUMAILMAPUHALLIN-painike. Sytytintä voidaan käyttää apuna myös manuaalisessa sytytyksessä. Kuva 8. Käsisytytys-sivu - Poltin varustettu automaattisytytyksellä. 16

18 Aja syöttöruuvia SYÖTTÖRUUVI-painikkeesta siten, että palopäähän tulee sopiva määrä polttoainetta. Varastoruuvi täyttää automaattisesti suppilon ja savukaasuimuri pitää tulipesässä alipaineen. Sytytä polttoaine ja aseta palamisilmapuhaltimia päälle. Odota, että polttoaine syttyy kunnolla. Palopäähän voidaan ajaa lisää polttoainetta. Kun liekki on riittävän suuri, voidaan Sytytys 1-vaihe kuitata KÄSISYTYTYS 2-painikkeesta, jolloin siirrytään Sytytys 2-vaiheeseen. Sytytys 2-vaiheessa poltinta ajetaan kiinteällä tehoportaalla, jota käyttäjä voi muuttaa oman harkinnan mukaan ylöspäin. Tällöin polttoaineen syöttöä ja puhalluksia ohjataan automaattisesti. HUOM! Ensimmäisellä lämmityskerralla tulee poltinta ajaa pienellä teholla (21-30 % -teholla) noin yhden tunnin ajan, jotta polttimen keraameissa oleva kosteus poistuu. Kun liekinvalvonta tunnistaa liekin, näytölle tulee liekkisymboli. Tämän jälkeen voidaan painaa SYTYTYS VALMIS -painiketta, jolloin siirrytään automaattiselle tehonsäädölle. Käyttäjän ei tarvitse odottaa liekkitietoa, vaan hän voi kuitata Sytytys 2-vaiheen päättyneeksi jo aiemminkin. Liekkitieto tulee savukaasun lämpötilaa mittaavasta liekinvalvontatermostaatista. Kun savukaasujen lämpötila ylittää termostaatin rajan (noin 100 C), liekkitieto on päällä. Sytytys 2-vaiheen jälkeen käynnistyy liekinvalvontaviive (10 min), jonka aikana savukaasujen lämpötilan tulee nousta yli asetetun lämpötilan. Mikäli järjestelmä on varustettu automaattisytytyksellä, valvotaan liekkitietoa sytytyksen aikana optisella liekinvalvonta-anturilla. 17

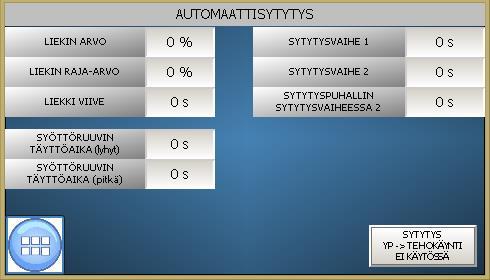

19 11.1 Automaattisytytys Kun OPTIOT-valikosta on valittu automaattisytytys käyttöön, ilmestyy ASETUKSET-sivulle AUTOMAATTISYTYTYS - valikko. HUOM! Vain valtuutettu huoltomies voi säätää automaattisytytykseen liittyvät asetukse Kuva 9. AUTOMAATTISYTYTYS-asetukset. Asetus Tehdasarvo Asetusväli Toiminta Liekin arvo Tod.arvo % Näyttää optisen liekinvalvonta-anturin todellisen lukeman. Liekin raja-arvo 5 % % Optisen liekinvalvonta-anturin liekin tunnistusraja. Liekki viive 30 s s Viiveaika, jonka optisen liekinvalvonnan tulee havaita liekki, jotta liekkitieto menee päällä. Sytytysvaihe s s Sytytys1-vaiheen pituus, jonka aikana liekki tulee tunnistaa. Sytytyspuhallin ja palamisilmapuhaltimet ovat päällä. Sytytysvaihe s s Sytytys2-vaiheen pituus, jonka aikana poltin käy asetetulla teholla ennen siirtymistä automaattisäädölle. Syöttöruuvi Täyttöaika (lyhyt) 20 s s Mikäli sytytyksen alussa syöttöruuvi on täynnä, voidaan automaattisytytys Syöttoruuvi Täyttöaika (pitkä) Sytytyspuhallin sytytysvaiheessa 2 käynnistää myös lyhyellä sytytyksellä. 20 s s Automaattisytytyksen alkutilanteessa syöttöruuvin tulee olla tyhjä. Tämän jälkeen syöttöruuvi syöttää asetuksen ajan polttoainetta palopäähän. Polttoainetta tulee olla palopäässä sopiva määrä. 30 s s Sytytyspuhaltimen päälläoloaika, liekintunnistamisen jälkeen (sytytysvaiheessa 2). 18

20 Automaattisytytys käynnistetään käyttäjän toimesta tai automaattisesti varaajakäytössä varaajan ylälämpötila-anturin mukaan. Ennen sytytystä, kattila tuuletetaan ja varastoruuvi täyttää suppilon automaattisesti. Kun suppilo on täyttynyt, käy syöttöruuvi Täyttöaika (pitkä)-asetuksen ajan, syöttäen sopivan määrän polttoainetta palopäähän. HUOM! Jos järjestelmä on pysähtynyt hälytykseen ja syöttöruuvi on täynnä polttoainetta, voi käyttäjä valita sytytyksen yhteydessä lyhyen täyttöajan, jolloin syöttöruuvi ajaa polttoainetta palopäähän vain Täyttöaika (lyhyt)-asetuksen ajan. Kuumailmapuhallin ja palamisilmapuhaltimet käynnistyvät Sytytysvaihe1- asetuksen ajaksi. Mikäli optinen liekinvalvonta havaitsee liekin tuona aikana, siirtyy poltin Sytytys 2-vaiheeseen. Optisen liekinvalvonta-anturit tulee havaita liekki Liekki viive -asetuksen ajan, jotta liekkitieto menee päälle. Jos optinen liekinvalvonta ei havaitse liekkiä Sytytys Vaihe 1-ajan kuluessa, pysähtyvät puhaltimet ja sytytin ja tulee Häiriö! automaattisytytys. Sytytys 2-vaiheessa poltin käy Syöttöruuvi-asetuksen mukaista tehoa Sytytys Vaihe 2-asetuksen ajan. Tämän jälkeen poltin siirtyy automaattiselle tehokäynnille. Mikäli liekki häviää Sytytys 2-vaiheessa, tulee Häiriö! automaattisytytys. Syöttöruuvin ja palamisilmapuhaltimien teho-asetukset sytytysvaiheiden aikana määritetään SYÖTTÖRUUVI/ENSIÖPUHALLIN/TOISIOPUHALLINasetukset sivuilla. SYTYTYS YP->TEHOKÄYNTI -painikkeesta voidaan ottaa käyttöön kuumailmapuhallin, kun poltin siirtyy Ylläpito-tilasta Tehokäynti-tilaan. 19

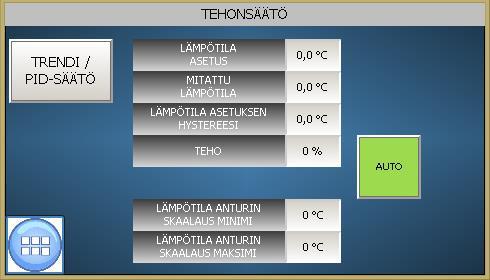

21 12. Teho Kuva 10. Tehonsäätö-asetukset Asetus Tehdasarvo Asetusväli Toiminta Lämpötila asetus 80 C C Kuivausilman asetuslämpötila. Poltin säätää tehoa siten, että kuivausilman lämpötila pysyy asetuksessa. Mitattu lämpötila Tod. arvo Kuivausilman todellinen lämpötila. C Lämpötila-asetuksen Hystereesi 5 C 0-50 C Mikäli kuivausilman lämpötila nousee hystereesin verran yli kuivausilman asetuslämpötilan, siirtyy poltin ylläpidolle. Poltin siirtyy takaisin tehokäynnille, kun kuivausilman lämpötila laskee 0.5xHystereesi (Esim C:ssa) Teho Tod.arvo % Polttimen todellinen teho Tehon käsiasetus 21 % % Polttimen teho, kun tehonsäätö on asetettu KÄSI-ajo tilaan. Poltin ajaa vakiotehoa, kunnes kuivausilman lämpötila nousee hystereesin yli asetuslämpötilan. Lämpötila-anturin skaalaus Minimi Lämpötila-anturin skaalaus Maksimi C C Kuivausilman lämpötila-anturin skaalaus. HUOM! Vaatii Huoltotason salasanan. Kuivausilman lämpötila-anturin skaalaus. HUOM! Vaatii Huoltotason salasanan. Polttimen teho säätyy kuivausilman lämpötilan mukaan. Lämpötila asetuskenttään asetetaan haluttu kuivausilman lämpötila, jonka poltinohjauksen 20

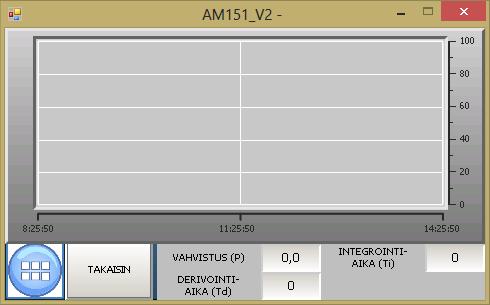

22 tehoa säätävä PI-säädin pyrkii pitämään. Hystereesi-asetus määrittää lämpötilan, jolloin poltin siirtyy ylläpitopoltolle. ESIMERKKI: jos Lämpötila-asetus = 80 C ja Hystereesi = 5 C, siirtyy poltin ylläpidolle kuivausilman lämpötilan noustessa 85 C:een. Kun lämpötila on laskenut astemäärän, joka on 0.5 x Hystereesi, esimerkissä 2.5 C:tta, siirtyy poltin takaisin tehokäynnille (tehoportaalle 21 %). Normaali käytössä poltinta ajetaan siten, että tehoa muutetaan automaattisesti lämmöntarpeen mukaan. Tällöin teho säätyy 1 %:n portailla välillä %. Poltinta on mahdollista ajaa myös kiinteällä teholla, jota käytetään polttimen säätämisen yhteydessä. Haluttu teho-% määritetään Käsiasetus-asetukseen ja AUTO/KÄSI-painikkeesta valitaan KÄSI-asento. Tässä tilassa poltinta ajetaan kiinteällä teholla, kunnes poltin siirtyy hystereesin mukaan ylläpidolla. Tehokäynnille palattaessa poltin jatkaa asetetulla kiinteällä teholla. TRENDI/PID-SÄÄTÖ-painikkeella päästää sivulle, jolla voidaan tarkastella tehon ja kuivausilman lämpötilan muutoksia aikajanalla. Tämä trendityökalu on hyödyksi etenkin käyttöönotossa, jos tehonsäädön parametreja on tarpeen virittää. Tällä sivulla päästään muuttamaan myös säätimen Vahvistus- ja Tiarvoja. Vahvistus- ja Ti-asetuksilla (integrointi) vaikutetaan säädön nopeuteen ja tarkkuuteen. Kuva 11. TEHONSÄÄTÖ-sivu - Trendi. 21

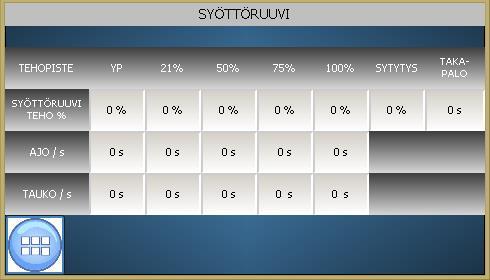

23 13. Tehoasetukset Ohjausjärjestelmä säätää polttimen tehoa muuttamalla polttoaineen syöttöä (syöttöruuvin pulssi- ja taukoaikojen suhdetta) sekä ensiö- ja toisioilmapuhaltimien pyörimisnopeutta lämpökuorman vaihteluihin reagoiden. Ohjelmassa on 80 tehoporrasta (ylläpito 20% ja tehokäynti %), joita ohjaus käyttää. ASETUKSET-sivulla ovat SYÖTTÖRUUVI, ENSIÖPUHALLIN ja TOISIOPUHALLIN-valikot, joissa määritetään syöttöruuvin Nopeus-% sekä ensiö- ja toisioilmapuhaltimen pyörimisnopeus (0-100 %) viidelle tehoportaalle: YLLÄPITO, 21 %, 50 %, 75 % ja 100 %. Näiden perusasetuksien mukaisesti ohjelma laskee käyttöönsä väliportaat (esim. 22, 23, 24 %) Syöttöruuvi-asetukset Kuva 12. SYÖTTÖRUUVI-asetukset. Tehopiste Tehdasarvo Asetusväli Toiminta Ylläpito 0.5 % % Syöttöruuvin teho-% ylläpidolla. 21 % 2.0 % % Syöttöruuvin teho-% 21%-teholla. 50 % 5.0 % % Syöttöruuvin teho-% 50%-teholla. 75 % 8.0 % % Syöttöruuvin teho-% 75%-teholla. 100 % 10.0 % % Syöttöruuvin teho-% 100%-teholla. Sytytys 5 % % Syöttöruuvi teho Sytytys 2- vaiheessa. Takapalopulssi 240 s s Syöttöruuvin käyntiaika, kun takapalotermostaatti laukeaa. Syöttöruuvi tulee tyhjentyä tämän ajan kuluessa. Varasto pysähtyy. Syöttöruuvin teho määritetään teho-%:lla. Järjestelmä laskee teho-%:sta automaattisesti Ajo- ja Tauko-ajan. Esim. Teho-% = 10 % tarkoittaa, että Ajo- 22

24 aika on 1 s ja Tauko-aika 9 s. Järjestelmä laskee automaattisesti tehoprosentin asetuksien välille. Katso tehdasasetukset kappaleesta SYÖTTÖRUUVI-asetuksien muuttaminen vaatii user-salasanan Ensiöpuhallin-asetukset Kuva 13. ENSIÖPUHALTIMET-asetukset Tehopiste Tehdasarvo Asetusväli Toiminta Ylläpito 0.0 % % Ensiöpuhaltimen teho-% ylläpidolla. 21 % 25 % % Ensiöpuhaltimen teho-% 21%- teholla. 50 % 35 % % Ensiöpuhaltimen teho-% 50%- teholla. 75 % 50 % % Ensiöpuhaltimen teho-% 75%- teholla. 100 % 70 % % Ensiöpuhaltimen teho-% 100%- teholla. Sytytys 20 % % Ensiöpuhaltimen teho Sytytys 2- vaiheessa. Ensiöpuhaltimien teho määritetään %, jokaiselle taulukon tehopisteelle. Järjestelmä laskee automaattisesti tehoprosentin asetuksien välille. Ensiöpuhallin puhaltaa palamisilmaa polttoaineen alta, kaasuttaen polttoaineen. Katso tehdasasetukset kappaleesta 14. ENSIÖPUHALLIN-asetuksien muuttaminen vaatii user-salasanan. 23

25 13.3 Toisiopuhallin-asetukset Kuva 14. TOISIOPUHALLIN-asetukset Tehopiste Tehdasarvo Asetusväli Toiminta Ylläpito 0.0 % % Toisiopuhaltimen teho-% ylläpidolla. 21 % 15 % % Toisiopuhaltimen teho-% 21%- teholla. 50 % 30 % % Toisiopuhaltimen teho-% 50%- teholla. 75 % 45 % % Toisiopuhaltimen teho-% 75%- teholla. 100 % 65 % % Toisiopuhaltimen teho-% 100%- teholla. Sytytys 10 % % Toisiopuhaltimen teho Sytytys 2- vaiheessa. Ensiöpuhaltimien teho määritetään %, jokaiselle taulukon tehopisteelle. Järjestelmä laskee automaattisesti tehoprosentin asetuksien välille. Toisiopuhallin puhaltaa palamisilmaa polttoaineen yläpuolelta, polttaen kaasuuntuneen polttoaineen. Katso tehdasasetukset kappaleesta 14. TOISIOPUHALLIN-asetuksien muuttaminen vaatii user-salasanan. 24

26 14. Tehdasasetukset Seuraavia taulukoita voidaan käyttää apuna säätöjä haettaessa. Palamisilmapuhaltimen tehot tulee säätää savukaasuanalysaattorin avulla, jotta palamisesta saadaan mahdollisimman tehokasta ja puhdasta. Etenkin ylläpitotilan asetukset vaativat alussa muuttamista käyttökokemusten mukaan Pellettiruuvi Syöttöruuvin halkaisija 114 mm, kairan halkaisija 95 mm, ruuvin nousukulma 20 astetta, pyörimisnopeus 19 r/min. Ruuvin tuotto kg/h, mikä vastaa 1260 kw (pelletissä energiaa 4.8kWh/kg ja kattilan hyötysuhde 90 %). 300 kw:n järjestelmä Tehopiste Teho kw Syöttöruuvi Ensiöpuhallin 1 / 2 Toisiopuhallin 1 / 2 Ylläpito 6 kw % 0 % 21 % 30 kw / 15 % 15 / 15 % 50 % 150 kw / 35 % 40 / 30 % 75 % 225 kw / 50 % 50 / 40 % 100 % 300 kw / 65 % 70 / 65 % 400 kw:n järjestelmä Tehopiste Teho kw Syöttöruuvi Ensiöpuhallin 1 / 2 Toisiopuhallin 1 / 2 Ylläpito 6 kw % 0 % 21 % 40 kw 3 30 / 15 % 15 / 15 % 50 % 200 kw / 35% 40 / 30 % 75 % 300 kw / 50% 60 / 50% 100 % 400 kw / 70 % 75 / 70 % 500 kw:n järjestelmä Tehopiste Teho kw Syöttöruuvi Ensiöpuhallin 1 / 2 Toisiopuhallin 1 / 2 Ylläpito 8 kw % 0 % 21 % 50 kw 4 30 / 15 % 20 / 15 % 50 % 250 kw / 35 % 45 / 35 % 75 % 375 kw / 55 % 65 / 55 % 100 % 500 kw / 75 % 78 / 75 % 25

27 14.2 Hakeruuvi Syöttöruuvin halkaisija 159 mm, kairan halkaisija 135 mm, ruuvin nousukulma 20 astetta, pyörimisnopeus 11.5 r/min. Ruuvin tuotto 0,486 m3/h, mikä vastaa 317 kw (hake 750kWh/m3 ja kattilan hyötysuhde 87 %). 300 kw:n järjestelmä Tehopiste Teho kw Syöttöruuvi Ensiöpuhallin 1 / 2 Toisiopuhallin 1 / 2 Ylläpito % 0 % 21 % 30 kw 9 20 / 15 % 15 / 15 % 50 % 150 kw / 35 % 40 / 30 % 75 % 225 kw / 50 % 50 / 40 % 100 % 300 kw / 65 % 70 / 65 % 400 kw ja yli Syöttöruuvin halkaisija 194 mm, kairan halkaisija 165 mm, kairan nousu 120/160, ruuvin nousukulma 20 astetta, pyörimisnopeus 11.2 r/min. Ruuvin tuotto 1.2 m3/h, mikä vastaa 783 kw (hake 750kWh/m3 ja kattilan hyötysuhde 87 %). 400 kw:n järjestelmä Tehopiste Teho kw Syöttöruuvi Ensiöpuhallin 1 / 2 Toisiopuhallin 1 / 2 Ylläpito % 0 % 21 % 40 kw 5 30 / 15 % 15 / 15 % 50 % 200 kw / 35% 40 / 30 % 75 % 300 kw / 50% 60 / 50% 100 % 400 kw / 70 % 75 / 70 % 500 kw:n järjestelmä Tehopiste Teho kw Syöttöruuvi Ensiöpuhallin 1 / 2 Toisiopuhallin 1 / 2 Ylläpito % 0 % 21 % 50 kw 6 30 / 15 % 20 / 15 % 50 % 250 kw / 35 % 45 / 35 % 75 % 375 kw / 55 % 65 / 55 % 100 % 500 kw / 75 % 78 / 75 % 26

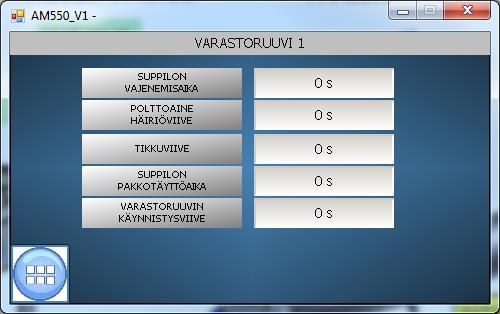

28 15. Varastoruuvi-asetukset Kuva 15. VARASTORUUVI-asetukset Asetus Tehdasarv Asetusv Toiminta o äli Suppilon vajenemisaika 15 s 0-60 s Kun suppilon valokennopari ei havaitse polttoainetta suppilossa, lasketaan syöttöruuvin käyntipulssien yhteenlaskettua aikaa. Kun asetettu aika täyttyy, käynnistyy varastoruuvi. Asetus määrittää suppilon alarajan. Varastoruuvi pysähtyy, kun valokennopari havaitsee polttoaineen. Polttoaine häiriöviive 600 s s Kun varastoruuvi on käynyt määritellyn ajan, eikä suppilon valokennopari ole tunnistanut polttoaineen pintaa, antaa ohjauslogiikka Häiriö! Polttoaine vähissä-hälytyksen. Tikkuviive 150 s s Jos suppilon valokennopari tunnistaa polttoaineen määritellyn ajan, joka lasketaan syöttöruuvin pulsseista, käynnistyy varastoruuvi käyden ao.asetuksen ajan. Tarkoituksena pyöräyttää mahdollinen tikku pois anturin edestä. HUOM! Asetus näkyy, jos Tankopurkain on valittu Optioista. Suppilon pakkotäyttöaika 2 s 0-60 s Varastoruuvin käyntiaika, kun pakkotäyttöviive on kulunut. 27

29 Varastoruuvin käynnistysviive 3 s s Asetus näkyy mikäli Sulkusyötin on valittuna käyttöön OPTIOT-sivulta. Asetuksella määritetään varastoruuvin käynnistysviive sulkusyöttimen käynnistymisestä. Pudotussuppilossa oleva valokennopari mittaa polttoaineen tasoa suppilossa. Kun anturi ei enää tunnista polttoainetta, automatiikka laskee syöttöruuvin käyntipulssien aikaa. Kun aika saavuttaa Suppilon vajenemisaikaasetuksen, niin varastoruuvi käynnistyy. Aika tulee säätää siten, että syöttöruuvin päällä on jatkuvasti polttoainetta. Esimerkiksi liian pitkä aika voi aiheuttaa tyhjän kohdan syöttöruuvin, joka häiritsee palamista. Pitkän varastoruuvin kanssa voidaan käyttää tankopurkaimen pintarajaa, joka valvoo varastoruuvin täyttöä varastossa. Mikäli anturi ei tunnista polttoainetta, käynnistyy tankopurkain. Tankopurkaimen pintarajaa on hyvä käyttää pitkän varastoruuvin kanssa, jolloin tankopurkain käynnistyy aikaisemmin pitäen varastoruuvin täynnä. Tällöin Suppilon vajenemisaika-asetusta voidaan tiputtaa 24 s:iin. Varastoruuvi täyttää suppiloa, kunnes valokennopari tunnistaa polttoaineen ja varastoruuvi pysähtyy. Jos valokennopari ei tunnista polttoainetta, kun varastoruuvi on käynyt Polttoaine häiriöviive-asetuksen verran, tulee Häiriö! Polttoaine vähissä-hälytys. Mikäli valokennopari on havainnut polttoainetta Tikkuviive-asetuksen verran, joka lasketaan syöttöruuvin pulsseista, käynnistyy varastoruuvi käyden Suppilon pakkotäyttöaika-asetuksen verran. Tilanne voi syntyä esimerkiksi jos hakkeessa oleva tikku kiilautuu antureiden väliin. Mikäli tikku ei poistu, tulee Häiriö! Jumi-hälytys. 28

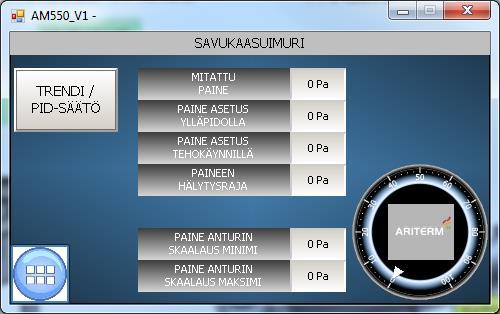

30 16. Savukaasuimuri Kuva 16. SAVUKAASUIMURI-asetukset Asetus Tehdasarvo Asetusväli Toiminta Mitattu paine Tod-arvo Tulipesän todellinen alipaine.(-) - merkki tarkoittaa alipainetta. Paine asetus ylläpidolla - 10 Pa Paine asetus tehokäynnillä Pa - 25 Pa Pa Tulipesän paine-asetus polttimen ollessa ylläpidolla. HUOM! Muista asettaa arvo (-)- merkkisenä! Tulipesän alipaineasetus polttimen ollessa tehokäynnillä. HUOM! Muista asettaa arvo (-)- merkkisenä! Paineen hälytysraja 20 Pa Pa Tulipesän ylipaineraja, jonka jälkeen tulee Häiriö! Savukaasuimuri. HUOM! Raja tulee asettaa (+) -merkkisenä. Alipaine anturin skaalaus minimi Alipaine anturin skaalaus maksimi 0 Pa Pa Pa Pa Alipainelähettimen skaalaus. HUOM! Vaatii Huolto-tason salasanan. Alipainelähettimen skaalaus. HUOM! Vaatii Huolto-tason salasanan. Savukaasuimurin teho säätyy tulipesän alipaineen mukaan. Asetuksista voidaan määrittää tulipesän alipaine Ylläpito- ja Tehokäynti-tilaan. Alipaine asetetaan (-)-merkkisenä ja ylipaine (+)-merkkisenä. TRENDI / PID-SÄÄTÖ-painikkeesta päästää seuraaman savukaasuimurin säädön toimintaa. Tulipesän alipaineen tulisi pysyä lähellä asetusarvoa. Mikäli 29

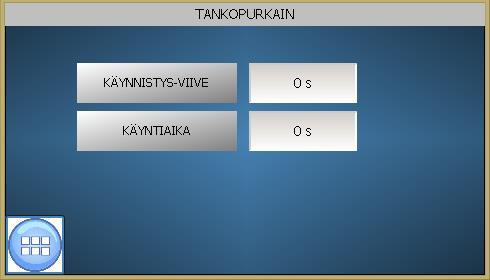

31 savukaasuimurin säätö ''heiluu'', voidaan Vahvistus (P) ja Integrointiaika (Ti) -asetuksilla vaikuttaa säädön nopeuteen. 17. Lisävarusteet 17.1 Tankopurkain Kuva 17. TANKOPURKAIN-asetukset. Käynnistysviive 120 s s Kun pudotussuppilon anturi ei ole tunnistanut polttoainetta ja varastoruuvi on käynyt määritetyn ajan, käynnistyy tankopurkain käyden ao. asetuksen ajan. Käyntiaika 10 s 0-60 s Tankopurkaimen käyntiaika. Mikäli OPTIOT-valikosta on valittuna TANKOPURKAIN, näkyy ASETUKSETsivulla myös TANKOPURKAIN-asetukset. Kun varastoruuvi on käynnistynyt ja käynyt Käynnistysviive-asetuksen ajan, eikä valokennopari ole havainnut polttoainetta, käynnistyy tankopurkain. Mikäli tankopurkaimen pintaraja on käytössä, voi myös tämä käynnistää tankopurkaimen toiminnan. Tankopurkain käy Käyntiaika-asetuksen verran. Aika tulee määrittää siten, että sylinteri tekee maksimissaan yhden edestakaisen liikkeen. 30

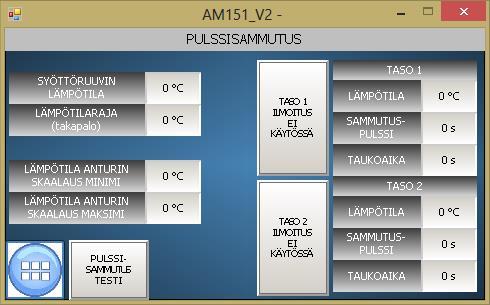

32 17.2 Pulssisammutus Asetus Syöttöruuvin lämpötila Lämpötilaraja (takapalo) Anturin skaalaus lämpötila minimi Anturin skaalaus lämpötila Kuva 18. PULSSISAMMUTUS-asetukset. Tehdasarvo Asetusväli Toiminta Tod.arvo C Syöttöruuvin pintalämpötila 80 C C Mikäli syöttöruuvin pintalämpötila nousee yli asetuksen, niin järjestelmä toimii samoin kuin takapalotermostaatin lauetessa. 0 C C Lämpötila-anturin skaalaus. HUOM! Vaatii Huolto-tason salasanan. 150 C C Lämpötila-anturin skaalaus. HUOM! Vaatii Huolto-tason salasanan. maksimi Taso1 Lämpötila 50 C C Syöttöruuvin lämpötila, jossa aloitetaan pulssisammutus tason 1 mukainen kostutus. Taso1 1 s 0-10 s Taso1 pulssin pituus. Sammutuspulssi Taso1 Taukoaika 60 s s Taso1 taukoaika. Taso2 Lämpötila 60 C C Syöttöruuvin lämpötila, jossa aloitetaan pulssisammutus tason 2 mukainen kostutus. Taso2 Sammutuspulssi Taso2 Taukoaika 2 s 0-10 s Taso2 pulssin pituus. 30 s s Taso2 taukoaika. 31

33 Järjestelmä voidaan varustaa pulssisammutusjärjestelmällä, jolla voidaan ehkäistä takapalon synty aloittamalla polttoaineen kostutus vedellä, kun ruuvin pintalämpötila nousee. Kostutukselle on kaksi toimintalämpötilaa. Pulssisammutukseen kuuluu syöttöruuvin lämpötilaa mittaava Pt100-anturi ja magneettiventtiili, jota ohjaamalla vettä lasketaan syöttöruuviin. HUOM! Vesisammutus ei sovellu pelletille Kun syöttöruuvin pintalämpötila ylittää Taso1 lämpötila-asetuksen, annetaan magneettiventtiilille ohjaus Taso1 Sammutuspulssi- ja Taso1 Taukoaikaasetusten mukaisesti. Pulssitusta jatketaan niin kauan kunnes lämpötila on laskenut alle asetusarvon. Mikäli lämpötila edelleen nousee, siirrytään tason 2 pulssitukseen, joka on edellistä tiheämpi. Mikäli syöttöruuvin pintalämpötila ylittää Syöttöruuvin lämpötilaraja-asetuksen rajan, niin poltin tekee saman toiminnon kuin takapalotermostaatti. Tekstiviestihälytykset voidaan ottaa käyttöön TASO 1/2 ILMOITUS KÄYTÖSSÄ/EI KÄYTÖSSÄ-painikkeilla Tuhkaruuvit Kuva 19. TUHKARUUVIT-asetukset. Asetus Tehdasarvo Asetusväli Toiminta Käyntiaika 240 s s Tuhkanpoiston käyntijakson pituus. Tuhkaruuvi1 ohjataan pulssittamalla ja Tuhkaruuvi 2 ohjataan jatkuvasti. Taukosuhde (Teho/s) Tuhkaruuvien taukoajan suhde polttimen tehoon. ESIM. Jos poltin käy 2h (7200 s) 100%-teholla, niin tuhkaruuvit käynnistyvät. 32

34 Tuhkaruuveja ajetaan polttimen tehon mukaan. Mikäli poltin käy suurella teholla, on tauko aika lyhyempi kuin ajattaessa pienemmällä teholla. Käyntiaika-asetuksella määritetetään tuhkaruuvien käyntijakson pituus. Taukosuhde-asetuksella määritetään tuhkanpoiston taukoaika, kun poltinta ajetaan 100 %-teholla. Jos poltin käy vain 50 %-teholla, on taukoaika vastaavasti kaksinkertainen MultiJet-ohjaus Kuva 20. LIIKKUVA-ARINA -asetukset. Tehopiste Ajo/s Tauko/s Toiminta Ylläpito 0.5 s 30 s Arinan liikkeen pulssitus ylläpidolla. 21 % 0.5 s 25 s Arinan liikkeen pulssitus 21%-teholla. 50 % 1 s 20 s Arinan liikkeen pulssitus 50%-teholla. 75 % 1 s 15 s Arinan liikkeen pulssitus 75%-teholla. 100 % 1 s 10 s Arinan liikkeen pulssitus 100%-teholla. Asetus Tehdasarvo Asetusväli Toiminta Lyhytliike 100 kpl kpl Arinan tekemän lyhyen liikkeen määrä ennen puhdistusliikkeen (päästä päähän) tekemistä. Mikä asetus on 0, niin arina tekee ainoastaan puhdistusliikettä. Maksimi ajoaika 20 s s Karamoottorin maksimi ajoaika rajakytkimien välillä. Häiriöviive 30 s s Mikäli karamoottorin rajakytkimet eivät tunnista arinan liikettä tämän ajan kuluessa tulee Arinahäiriö. 33

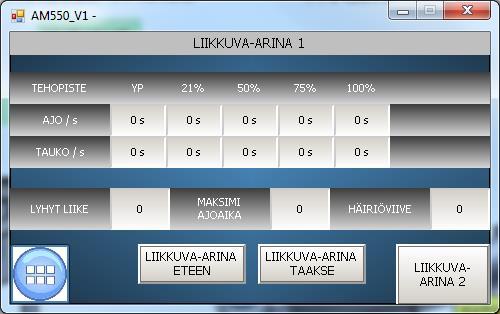

35 MultiJet-polttimen arinaa liikutetaan karamoottorilla. Karamoottoria liikutetaan pulssittamalla ja pulssitusta säädetään polttimen tehon mukaan. Perusliike on karamoottorin ulkoisen keskirajan ympärillä tehtävä lyhyt noin 2 cm pituinen liike. Perusliikkeiden lukumäärä voidaan määrittää Lyhytliike-asetuksella. Tämän jälkeen arina tekee puhdistusliikkeen, jossa karamoottori tekee liikkeen päädystä päätyyn. Arinan pulssitus (ajo- ja taukoaika) määritetään viidelle tehopisteelle, josta ohjelma laskee automaattisesti ajat muille tehoille. LIIKKUVA-ARINA 2- painikkeesta voidaan määrittää omat ajo/tauko-ajat toiselle karamoottorille. Karamoottorit liikkuvat aina eri aikaan Varastoruuvi 2 Kuva 21. VARASTORUUVI 2 -asetukset Pudotussuppilossa 2 oleva valokennopari mittaa polttoaineen tasoa suppilossa. Kun anturi ei enää tunnista polttoainetta, automatiikka laskee varastoruuvi 1 käyntipulssien aikaa. Kun aika saavuttaa Suppilon vajenemisaika-asetuksen, niin varastoruuvi 2 käynnistyy. Aika tulee säätää siten, että varastoruuvi 1 päällä on jatkuvasti polttoainetta. Esimerkiksi liian pitkä aika voi aiheuttaa tyhjän kohdan varastoruuvi 1:een, joka häiritsee palamista. Varastoruuvi 2 täyttää suppiloa, kunnes valokennopari tunnistaa polttoaineen ja varastoruuvi 2 pysähtyy. Jos valokennopari ei tunnista polttoainetta, kun varastoruuvi 2 on käynyt Polttoaine häiriöviive-asetuksen verran, tulee Häiriö! Polttoaine vähissä-hälytys. 34

36 Mikäli valokennopari on havainnut polttoainetta Tikkuviive-asetuksen verran, joka lasketaan syöttöruuvin pulsseista, käynnistyy varastoruuvi käyden Suppilon pakkotäyttöaika-asetuksen verran. Tilanne voi syntyä esimerkiksi jos hakkeessa oleva tikku kiilautuu antureiden väliin. Mikäli tikku ei poistu, tulee Häiriö! Jumi-hälytys Sulkusyötin Sulkusyötin-asetukset tulevat VARASTORUUVI 1-sivulle. Sulkusyötin käynnistyy ennen varastoruuvia (Varastoruuvin käynnistysviive aseteltavissa) ja pysähtyy viiveellä varastoruuvin pysähtymisestä GSM-hälytykset Käyttäjä voi määrittää kaksi numeroa, mihin hälytys/varoitus-tekstiviestit lähetetään. VIESTIKESKUS-painikkeesta voidaan määrittää operaattorin viestikeskuksen numero. Tämä numero tulee määrittää mikäli tekstiviestihälytys ei lähde. 35

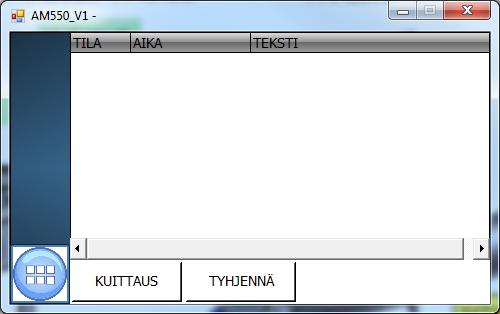

37 18. Vianetsintä Näytölle ilmestyvä hälytysteksti kertoo hälytyksen aiheuttajan. Taulukosta voidaan tarkastaa missä mahdollinen vika voi olla ja mitä pitää tarkastaa. Vian aiheuttaja tulee löytää ja korjata ennen uudelleen käynnistämistä. Hälytys Vian syy Tarkasta Häiriö! Kuivausilman ylilämpö 1. Kuivausilman ylilämpösuoja on lauennut. Tarkasta ylilämpösuojien tila ja kuittaa tarvittaessa. Ota selvää ylilämpenemisen syystä ennen Häiriö! Takapalo Häiriö! Liekki Häiriö! Automaattisytytys Häiriö! Polttoaine vähissä Häiriö! Ensiöpuhallin 1 ja 2 Häiriö! Toisiopuhallin 1 ja 2 Häiriö! Syöttöruuvi Häiriö! Varastoruuvi 1. Takapalotermostaatti on lauennut. 1. Liekinvalvontatermostaatti ei havaitse liekkiä polttimen ollessa tehokäynnillä. 1. Liekinvalvonta ei ole havainnut liekkiä sytytyksen yhteydessä. 1. Pudotussuppilon valokennopari ei ole havainnut polttoainetta, vaikka varastoruuvi on käynyt Varastohäiriöviiveasetuksen ajan. 1. Puhaltimien sulake 4F1 on lauennut. 2. Puhallin on jumissa. 1. Puhaltimien sulake 5F1 on lauennut. 2. Puhallin on jumissa. 1. Syöttöruuvin lämpörele on lauennut 2. Syöttöruuvin kontaktori. 1. Varastoruuvin lämpörele on lauennut 36 uudelleen käynnistymistä. Tarkasta takapalotermostaatin toiminta ja asetuslämpötila. Takapalo voi johtua esim. vääristä tehoasetuksista (ylläpidolla) tai liian pienestä alipaineesta tulipesässä. Tarkasta liekinvalvontatermostaatin asetus (noin 100 C) ja toiminta. Liian korkealle asetettu raja estää liekin tunnistamisen. Tarkasta optisen liekinvalvontaanturin puhtaus ja toiminta. Tarkasta ylläpito-tehon asetukset. Mikäli teho on liian pieni, saattaa hiillos sammua. Tarkasta automaattisytytysasetukset. Testaa sytyttimen ja liekinvalvontaanturin/termostaatin toiminta. Tarkasta onko polttoaine loppu varastosta tai mahdollisesti holvaantunut. Tarkasta, että varastoasetukset ovat säädetty oikein. Tarkasta sulake ja testaa puhaltimen toiminta Manuaaliajo-sivulta. Tarkasta sulake ja testaa puhaltimen toiminta Manuaaliajo-sivulta. 1. Tarkasta lämpöreleen virtaraja. Testaa syöttöruuvin toiminta (ääntely, jumi tilanne). 1. Tarkasta lämpöreleen virtaraja. Testaa varastoruuvin

38 Häiriö! Tankopurkain Häiriö! Tuhkaruuvi1 Häiriö! Tuhkaruuvi2 Häiriö! Liikkuva-arina 1 ja 2 Häiriö! Savukaasun lämpötila Häiriö! Savukaasuimuri Häiriö! Turvapiiri Häiriö! Jumi Häiriö! Tulipesän ylipaine Häiriö! Sammutusjärjestelmän paine Häiriö! Sähkökatko > 15 minuuttia Tekstiviestin lähetys epäonnistui Pulssisammutus taso 1 aktivoitu Pulssisammutus taso 2 aktivoitu Ulkoisen siilon pinnan taso 2. Varastoruuvin kontaktori toiminta (ääntely, jumi tilanne). 1. Tankopurkaimen Tarkasta moottorisuoja virtaraja. moottorisuoja on lauennut Testaa hydrauliikan toiminta. 2. Tankopurkaimen kontaktori. 1. Tuhkaruuvin moottorisuoja on lauennut 2. Tuhkaruuvi 1 kontaktori. 1. Tuhkaruuvin moottorisuoja on lauennut 2. Tuhkaruuvi 2 kontaktori. 1. Karamoottorin virta noussut yli sallitun rajan 2. Karamoottori ei ole tullut rajalle tietyssä ajassa. Tarkasta moottorisuoja virtaraja. Testaa hydrauliikan toiminta. Tarkasta moottorisuoja virtaraja. Testaa hydrauliikan toiminta. Tarkasta arinan toiminta manuaaliajo-valikosta (jumi tilanne). 1. Savukaasun lämpötila noussut yli hälytysrajan. Puhdista kattila ja tarkasta konvektioluukun tiiveys. 1. Tulipesässä on ylipaine Tarkasta savukaasuimurin ja alipainelähettimen toiminta. 1. Jokin turvapiirin laitteista Tarkasta turvalaitteet ja selvitä on lauennut (ylilämpösuojat, vian aiheuttaja ennen uudelleen HätäSeis, kuiviinkiehunta ) käynnistämistä. 1. Suppilon valokennopari havainnut polttoaineen Tikkuviive-asetuksen ajan 1. Tulipesän ylipainekytkin on lauennut 1. Paine hävinnyt sammutusjärjestelmästä. 1. Sähkökatko kestänyt yli 15 minuuttia. 1. Viestikeskus numero puuttuu 2. Huono yhteys 1. Syöttöruuvin pintalämpötila on noussut yli tason Syöttöruuvin pintalämpötila on noussut yli tason Pelletin taso siilossa alle alarajavahdin. Tarkasta suppilo ja poista tukkeuma. Tarkasta savukaasuimurin ja ylipainekytkimen toiminta. Tarkasta paineet. Järjestelmä on käynnistettävä uudelleen käyttäjän toimesta. 1. Aseta viestikeskusnumero Tekstiviesti-asetuksista 2. Tarkasta yhteys ja vie tarvittaessa antenni ulos. Tarkasta tulipesän alipaine ja teho-asetukset. Tarkasta tulipesän alipaine ja teho-asetukset. Lisää polttoainetta varastoon. 37

39 19. Muistiinpanot Polttoaine Teho Syöttöruuvi Ensiöpuhallin Toisiopuhallin Arina Ajo Arina tauko Ylläpito 21 % 50 % 75 % 100% Polttoaine Teho Syöttöruuvi Ensiöpuhallin Toisiopuhallin Arina Ajo Arina tauko Ylläpito 21 % 50 % 75 % 100% 38

40 Polttoaine Teho Syöttöruuvi Ensiöpuhallin Toisiopuhallin Arina Ajo Arina tauko Ylläpito 21 % 50 % 75 % 100% Polttoaine Teho Syöttöruuvi Ensiöpuhallin Toisiopuhallin Arina Ajo Arina tauko Ylläpito 21 % 50 % 75 % 100% 39
