VX 100 PIKAKÄYTTÖOHJE

Transkriptio

1 Kiukaan pääkytkin (keinukytkin) tulee olla päällä, jotta ohjain toimii. Valo painike: Painettaessa kytkee kiukaan valot päälle/pois (lämmitystilassa ja ajastustilassa). Ohjaimen päälle/pois painike: Painettaessa ohjain päälle kiuas alkaa lämpenemään perusasetuksilla (ohjain menee lämmitystilaan). Näytölle ilmestyy jäljellä oleva lämmitysaika XX:XX ja saunan mitattu lämpötila +XXC. Ohjain näyttää mitattua saunan lämpötilaa +10C +120C välillä yhden asteen tarkkuudella. Lämpötila painike: Painettaessa näytölle ilmestyy saunan asetuslämpötila +XXC vilkkuvana ja teksti SÄÄTÖ + -. Asetuslämpötilaa säädetään + ja napeilla 5 asteen portain säätöalueen +40C - +90C rajoissa. VX 100 PIKAKÄYTTÖOHJE Ohjain muistaa kolme perusasetusta, joilla ohjain käynnistyy lämmitystilaan painettaessa ohjain päälle painikkeesta. Näitä perusasetuksia (käynnistysasetuksia) pääsee muuttamaan silloin kun ohjain ei ole päällä (kiukaan keinukytkin pitää olla päällä). - Perusasetuslämpötila: Paina lämpötila painiketta 5 sekunnin ajan. Näytölle tulee nykyinen perusasetuslämpötila +XXC ja teksti SÄÄTÖ + -. Perusasetuslämpötilaa säädetään + ja painikkeilla. - Peruslämmitysaika: Paina kello painiketta 5 sekunnin ajan. Näytölle tulee nykyinen peruslämmitysaika XX:XX ja teksti SÄÄTÖ + -. Peruslämmitysaikaa säädetään + ja painikkeilla. - Näytön infotekstikielen vaihto: Paina lämpötila ja kello painikkeita yhtä aikaa 5 sekunnin ajan. Näytölle tulee nykyinen infotekstikieli esim. FINNISH ja teksti SÄÄTÖ + -. Infotekstikieltä vaihdetaan + ja painikkeilla. Infotekstikielivaihtoehdot ovat FINNISH, SWEDISH, ENGLISH, GERMAN ja RUSSIAN. Kello painike: Painettaessa näytölle ilmestyy 00:00 vilkkuvana ja teksti SÄÄTÖ + -. Ohjain menee ajastus tilaan, jos lisätään aikaa + napilla. Ajastus tilassa näytöllä on teksti AJASTUS ja jäljellä oleva ajastusaika XX:XX. Ohjain menee lämmitystilaan ajastusajan päätyttyä. Asetuslämpötilaa voi säätää ajastuksen aikana. + ja painikkeet: Lämmitystilassa ja ajastustilassa painikkeilla lisätään tai vähennetään aikaa 15 min portain säätöalueiden rajoissa. Lämmitysajan säätöalue 0-4h ja ajastusajan säätöalue 0-12h. Tehtyjen säätöjen jälkeen säädöt tulevat automaattisesti voimaan 5s kuluttua viimeisestä + tai napin painamisesta. Led palaa keltaisena, kun vastukset lämpenee. Led palaa vihreänä, kun sauna on asetuslämpötilassa. Led palaa punaisena, kun ajastus on päällä. Ohjaimella on saunan oven kiinni/auki tunnistimen kytkentämahdollisuus. Tunnistimen tulee toimia +5 V dc jännitteellä. Jos saunan ovi on auki 10 min ajan lämmitystilassa, niin lämmitys keskeytyy ja näytölle tulee teksti OVI AUKI LÄMMITYS POIS. Lämmitys jatkuu kun saunan ovi suljetaan. Vuolux Oy Puh Y Pajatie 5 knro FIN NIVALA vuolux@vuolux.fi

2 kiinnitys saunan seinään (1/3) Vaihe 1 Vaihe 2 10 mm Messinkiruuvi 5X20 kupukanta (2 kpl) Seinä Seinä 10 mm Kaapelikiinnike N-5 ja 4X12 yleisruuvi ruostumaton uppokanta

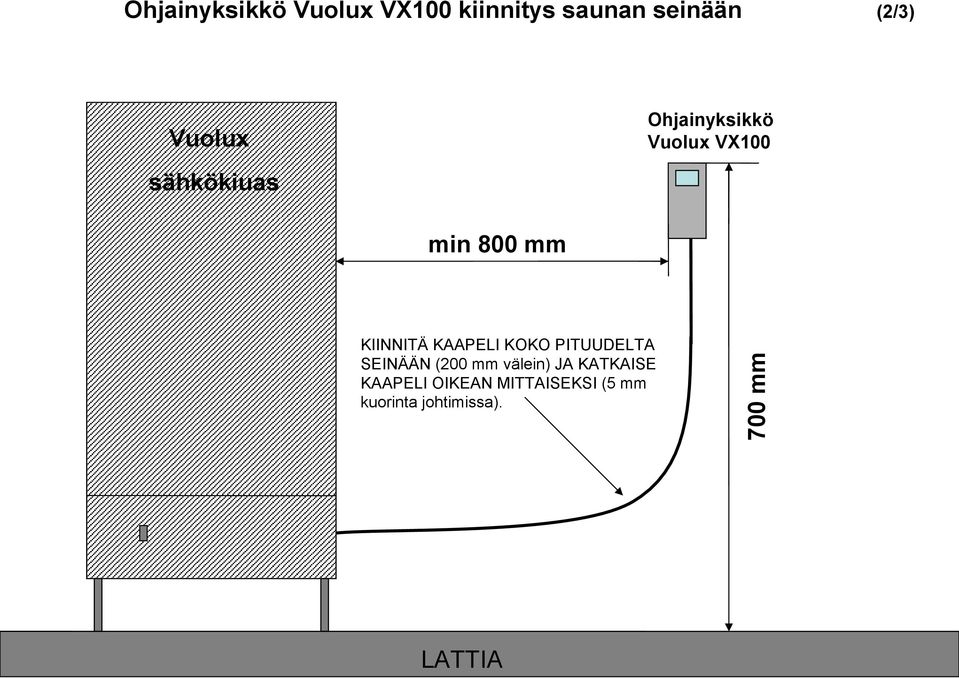

3 kiinnitys saunan seinään (2/3) Vuolux sähkökiuas min 800 mm KIINNITÄ KAAPELI KOKO PITUUDELTA SEINÄÄN (200 mm välein) JA KATKAISE KAAPELI OIKEAN MITTAISEKSI (5 mm kuorinta johtimissa). 700 mm LATTIA

4 kiinnitys saunan seinään (3/3) Vuolux sähkökiuas KAAPELIA EI TÄLLE ALUEELLE 500 mm LATTIA

5 Vuolux Anturiyksikön kiinnitys saunan seinään KATTO 100 mm 3X20 yleisruuvi ruostumaton uppokanta 10 mm Vuolux Anturiyksikkö MINIMIETÄISYYS TUULETUSAUKKOIHIN 800 mm Kaapelikiinnike N-3 ja 4X12 yleisruuvi ruostumaton uppokanta Vuolux sähkökiuas KIINNITÄ KAAPELI KOKO PITUUDELTA SEINÄÄN (200 mm välein) JA KATKAISE KAAPELI OIKEAN MITTAISEKSI (5 mm kuorinta johtimissa). 200 mm LATTIA

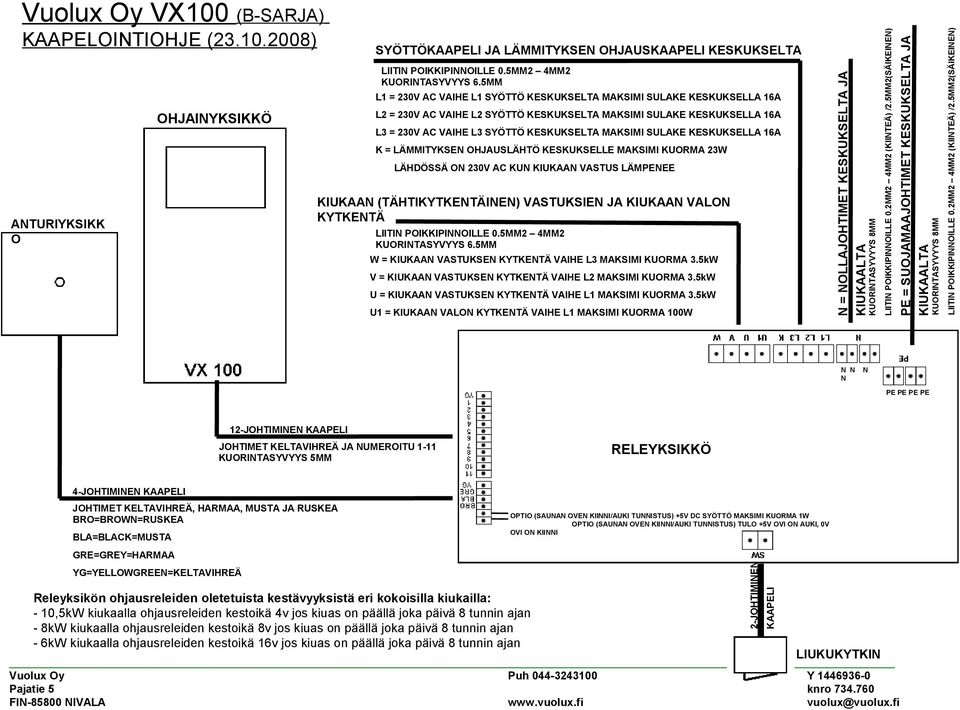

6 Vuolux Oy VX100 (B-SARJA) KAAPELOINTIOHJE ( ) ANTURIYKSIKK Ö OHJAINYKSIKKÖ SYÖTTÖKAAPELI JA LÄMMITYKSEN OHJAUSKAAPELI KESKUKSELTA LIITIN POIKKIPINNOILLE 0.5MM2 4MM2 KUORINTASYVYYS 6.5MM L1 = 230V AC VAIHE L1 SYÖTTÖ KESKUKSELTA MAKSIMI SULAKE KESKUKSELLA 16A L2 = 230V AC VAIHE L2 SYÖTTÖ KESKUKSELTA MAKSIMI SULAKE KESKUKSELLA 16A L3 = 230V AC VAIHE L3 SYÖTTÖ KESKUKSELTA MAKSIMI SULAKE KESKUKSELLA 16A K = LÄMMITYKSEN OHJAUSLÄHTÖ KESKUKSELLE MAKSIMI KUORMA 23W LÄHDÖSSÄ ON 230V AC KUN KIUKAAN VASTUS LÄMPENEE KIUKAAN (TÄHTIKYTKENTÄINEN) VASTUKSIEN JA KIUKAAN VALON KYTKENTÄ LIITIN POIKKIPINNOILLE 0.5MM2 4MM2 KUORINTASYVYYS 6.5MM W = KIUKAAN VASTUKSEN KYTKENTÄ VAIHE L3 MAKSIMI KUORMA 3.5kW V = KIUKAAN VASTUKSEN KYTKENTÄ VAIHE L2 MAKSIMI KUORMA 3.5kW U = KIUKAAN VASTUKSEN KYTKENTÄ VAIHE L1 MAKSIMI KUORMA 3.5kW U1 = KIUKAAN VALON KYTKENTÄ VAIHE L1 MAKSIMI KUORMA 100W N = NOLLAJOHTIMET KESKUKSELTA JA KIUKAALTA KUORINTASYVYYS 8MM LIITIN POIKKIPINNOILLE 0.2MM2 4MM2 (KIINTEÄ) /2.5MM2(SÄIKEINEN) PE = SUOJAMAAJOHTIMET KESKUKSELTA JA KIUKAALTA KUORINTASYVYYS 8MM LIITIN POIKKIPINNOILLE 0.2MM2 4MM2 (KIINTEÄ) /2.5MM2(SÄIKEINEN) N N N N PE PE PE PE 12-JOHTIMINEN KAAPELI JOHTIMET KELTAVIHREÄ JA NUMEROITU 1-11 KUORINTASYVYYS 5MM RELEYKSIKKÖ 4-JOHTIMINEN KAAPELI JOHTIMET KELTAVIHREÄ, HARMAA, MUSTA JA RUSKEA BRO=BROWN=RUSKEA BLA=BLACK=MUSTA GRE=GREY=HARMAA YG=YELLOWGREEN=KELTAVIHREÄ OPTIO (SAUNAN OVEN KIINNI/AUKI TUNNISTUS) +5V DC SYÖTTÖ MAKSIMI KUORMA 1W OPTIO (SAUNAN OVEN KIINNI/AUKI TUNNISTUS) TULO +5V OVI ON AUKI, 0V OVI ON KIINNI Releyksikön ohjausreleiden oletetuista kestävyyksistä eri kokoisilla kiukailla: - 10,5kW kiukaalla ohjausreleiden kestoikä 4v jos kiuas on päällä joka päivä 8 tunnin ajan - 8kW kiukaalla ohjausreleiden kestoikä 8v jos kiuas on päällä joka päivä 8 tunnin ajan - 6kW kiukaalla ohjausreleiden kestoikä 16v jos kiuas on päällä joka päivä 8 tunnin ajan LIUKUKYTKIN Vuolux Oy Puh Y Pajatie 5 knro FIN NIVALA vuolux@vuolux.fi 2-JOHTIMINEN KAAPELI
