1 AirPatrol WiFin käyttöohje V1.0

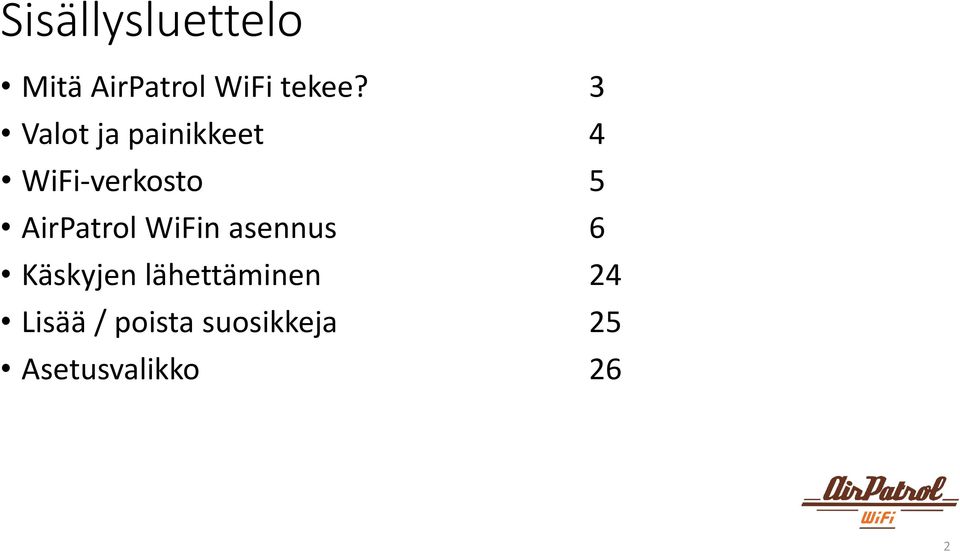

2 Sisällysluettelo Mitä AirPatrol WiFi tekee? 3 Valot ja painikkeet 4 WiFi-verkosto 5 AirPatrol WiFin asennus 6 Käskyjen lähettäminen 24 Lisää / poista suosikkeja 25 Asetusvalikko 26 2

3 Mitä AirPatrol WiFi tekee? AirPatrol WiFi on lämpöpumpun ja ilmastointilaitteen (AC) säädin, jota käytetään matkapuhelimella tai tablettitietokoneella. Se sopii kaikkiin yleisimpiin ilmastointilaitteisiin ja älypuhelimiin. (katso täydellinen luettelo sivulta Helpointa on käyttää AirPatrol WiFiä älypuhelimella käyttäen AirPatrolin ladattavaa sovellutusta Google Playstä (Android-puhelimille ) tai App Storea (iphonelle). AirPatrol WiFillä voi etähallita lämpöpumpun moodia, sisälämpötilaa, tuulettimen nopeutta ja moodiasetuksia. AirPatrol WiFi ilmoittaa myös korkeasta tai matalasta sisälämpötilasta ja kosteudesta, ilmastointilaitteen / lämpöpumpun huoltoväleistä ja yhteyshäiriöistä*. * Hälytystoiminto saatavana alkaen joulukuusta

4 Valot ja painikkeet Säätimessä on 4 LED-merkkivaloa ja 2 painiketta pikakytkentään. Sillä on myös piiloinfrapuna- (IR)LEDit, jotka välittävät säädöt ilmastointilaitteelle ja IR-vastaanottajaan automaattista tunnistusta ja säätöjä varten. LED 1 - Virta päällä - virta päällä pois päältä - virta pois päältä LED 2 - IR (Infrapunainen) LED päällä - välittää IR-signaalia YHDISTÄMIS painike Käytä YHDISTÄMISpainiketta yhdstääksesi puhelimesi tai tietokoneesi AirPatrol-säätimeen suorittamalla puhelinsovellutuksessa mainitut toimenpiteet. LED 3 - WiFi-yhteys- LED päällä - yhteys olemassa tukiaseman ja internetin välillä vilkkuvalo - yhteydenhaku tai ei yhteyttä internettiin pois päältä- ei yhteyttä LED 4 - Yhdistäminen päällä - yhdistämismoodi aktiivinen pois päältä - yhdistämismoodi ei aktiivinen KOE painike Lyhyellä painalluksella kytketään lämpöpumppu tai ilmastointilaite päälle tai pois päältä. Käytä KOEpainiketta tarkastaaksesi että säätimen IR-säde tavoittaa lämpöpumpun tai ilmastointilaitteen. 4

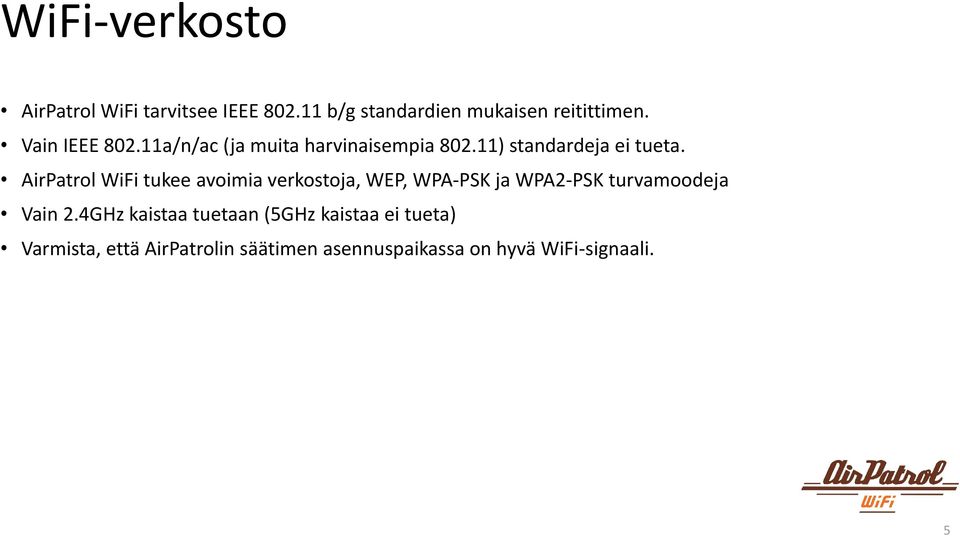

5 WiFi-verkosto AirPatrol WiFi tarvitsee IEEE b/g standardien mukaisen reitittimen. Vain IEEE a/n/ac (ja muita harvinaisempia ) standardeja ei tueta. AirPatrol WiFi tukee avoimia verkostoja, WEP, WPA-PSK ja WPA2-PSK turvamoodeja Vain 2.4GHz kaistaa tuetaan (5GHz kaistaa ei tueta) Varmista, että AirPatrolin säätimen asennuspaikassa on hyvä WiFi-signaali. 5

6 AirPatrol WiFin asennus AirPatrol WiFi tulisi asentaa lähelle ilmastointilaitteen tai lämpöpumpun sisäsäädintä siten, että sen IRvälitin on kohti säädintä. Näin IR-säde tavoittaa ilmastointilaitteen anturin parhaiten. Kaikki asennustavat ovat mahdollisia, kunhan IR-välitys säätimestä lämpöpumppuun toimii. HUOM! Paksut matot ja tummat lattiat voivat häiritä IR-sädettä. Varmistsa IR-säteen pääsy pumpun anturiin käyttämällä säätimen KOE-toimintoa. Tarkistaaksesi pystyykö AirPatrol WiFilähettämään säätökäskyjä ilmastointilaitteelle tai lämpöpumpulle, kytke pumppu pois päältä ja paina säätimen KOE-painiketta. Yhteyden synnyttyä AirPatrol WiFi säätää pumpun viimeisten asetusten mukaan ja voit jatkaa säätimen käyttöä. 6

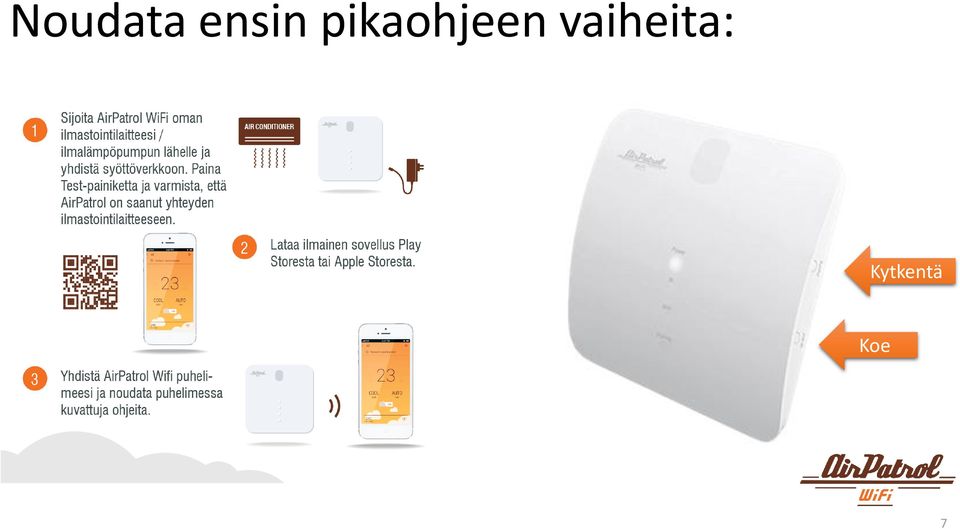

7 Noudata ensin pikaohjeen vaiheita: Kytkentä Koe 7

8 AirPatrol WiFin kytkentä Käynnistä AirPatro-sovellutus ja valitse säädintyypiksi WiFi. 8

9 AirPatrol WiFin kytkentä 1 Säädin ID Skannaa QR-koodi AirPatrol WiFi-säätimen alta. Jollet pysty lukemaan QR-koodia, voit syöttää ID-koodin käsin. 9

10 AirPatrol WiFin kytkentä 1.1 Säädin ID Sovellutus ilmoittaa onnistuiko QR-koodin skannaus ja voitko edetä seuraavaan vaiheeseen. 10

11 Mikäli QR-koodin skannaus epäonnistui: AirPatrol WiFin kytkentä Säädin ID Mikäli jokin epäonnistui tai et pysty skannaamaan QR-koodia voit joko skannata uudelleen tai syöttää ID-koodin käsin Säädin ID ID-koodin syöttäminen käsin. Kirjoita säätimesi ID-koodi. Se on säätimen alla heti QR-koodin alapuolella. 11

12 AirPatrol WiFin kytkentä 1.2 Yhdistä Paina jatkaaksesi säätimen yhdistämispainiketta. Yhdistämis- LED syttyy Kytkentä 12

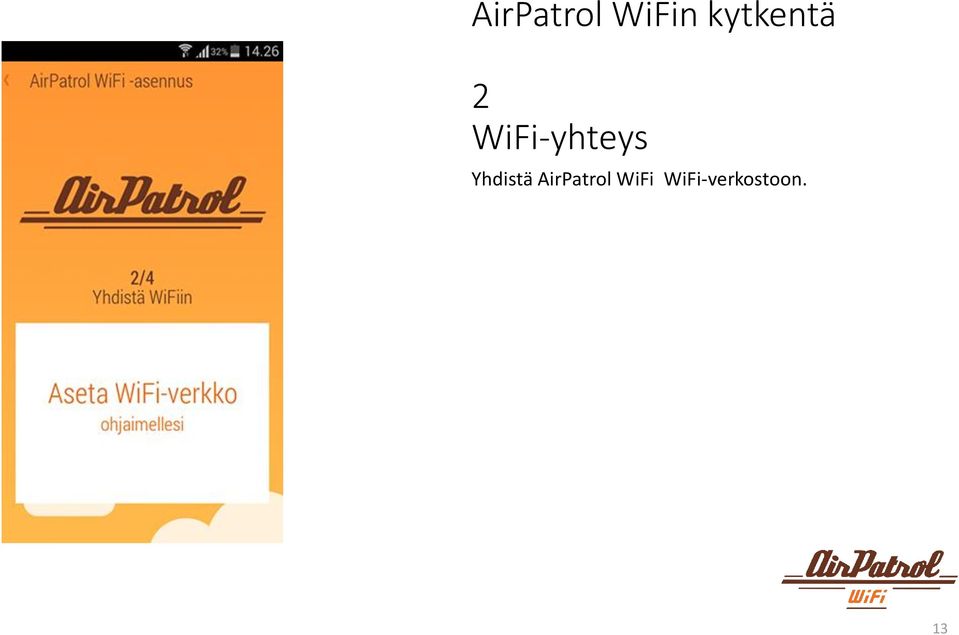

13 AirPatrol WiFin kytkentä 2 WiFi-yhteys Yhdistä AirPatrol WiFi WiFi-verkostoon. 13

14 AirPatrol WiFin kytkentä 2.1 WiFi-yhteys Sovellutus tarkistaa onko sinulla jo yhteys WiFi-verkostoon ja ehdottaa yhteyttä tähän verkostoon tai vaihtamista toiseen WiFiverkostoon. 14

15 AirPatrol WiFin kytkentä 2.2 WiFi connection Sinua pyydetään sen jälkeen antamaan WiFiverkoston salasanasi. Jollei sinulla ole salasanalla suojattua verkostoa, jätä kohta avoimeksi. 15

16 AirPatrol WiFin kytkentä 2.3 WiFi-yhteys AirPatrol yrittää nyt yhteyttä valitsemaasi verkostoon. WiFi LED-välkkyy ja syttyy. 16

17 AirPatrol WiFin kytkentä 2.4 WiFi-yhteys Saat ilmoituksen jos yhdistäminen onnistuu. 17

18 AirPatrol WiFin kytkentä 3 Yhdistäminen säätimeen Seuraavaksi sinua pyydetään yhdistämään AirPatro-sovellutus AirPatrol WiFi-säätimeen. 18

19 AirPatrol WiFin kytkentä 3.1 Yhdistäminen säätimeen Paina yhdistämispainiketta, joka sijaitsee AirPatrol WiFi-säätimen sivulla ja siirry seuraavaan vaiheeseen. Kytkentä 19

20 AirPatrol WiFin kytkentä 3.2 Yhdistäminen säätimeen Saat ilmoituksen onnistuneesta yhdistämisestä. Yhdistämis-LED sammuu. Vain virta- ja WiFi- LEDit palavat. 20

21 AirPatrol WiFin kytkentä 4 Tiedot Viimeisessä vaiheessa sinua pyydetään valitsemaan lämpöpumppusi / ilmastointilaitteesi ja nimeämään se. Paina sitten Valmis. 21

22 AirPatrol WiFi Yleisnäkymä Tämä on AirPatrol-sovellutuksen yleisnäkymä. Säätimen hallitsemiseksi riittää laitteen minkä tahansa valitun alueen koskettaminen. 22

23 Käskyjen lähettäminen Käskyjen lähettäminen on helppoa, valitse vain haluamasi asetus ja paina painiketta. Esimerkiksi MATALA LÄMPÖTILA-moodi: 1. Varmista, että ON/OFF PÄÄLTÄ-painike on ON 2. Valitse TILA ja ALHAINEN 3. Paina painiketta LÄHETÄ 23

24 Lisää / poista suosikkeja 1. Valitse suosikkiasetuksesi ja paina lisää-suosikkipainiketta. 2. Suosikin voi aktivoida valitsemalla se alapalkista ja painamalla LÄHETÄ-painiketta. 3. Suosikin voi poistaa valitsemalla se ja painamalla poistasuosikki-painiketta. 24

25 Asetusvalikko Paina asetuspainiketta päästäksesi säätimesi tarkempaan asetusvalikkoon. Androidilla se on perusasetuspainike, pidä se painettuna muutaman sekunnin ajan (riippuen puhelinmallista). iphonella se on näyttöruudun painike. Asetuksissa on seuraavat vaihtoehdot vaihda säätimen nimeä mene SETUP-valikkoon mene VERSION-valikkoon poista säädin. SETUP VERSION SETUP-valikon vaihtoehdot vaihda lämpöpumpun / ilmastointilaitteen malli aseta hälytykset* VERSION-valikon vaihtoehdot Kiinteä ohjelmisto Säätimen käyttöaika WiFi-verkosto * Hälytystoiminto saatavana alkaen joulukuusta

26 Kiitos! SÄÄSTÄ RAHAA, LISÄÄ MUKAVUUTTASI
