1 ASENNUS- JA KÄYTTÖOHJE ARIMAX kW Rappuarinakattila

2 SISÄLLYSLUETTELO Järjestelmäkuvaus Käyttö ja huoltotoimenpiteet...7 Turvajärjestelmät takapalon varalta Huolto...10 Tekniset tiedot

3 ARIMAX kW Rappuarinainen keskuslämmityskattila hakelämmitykseen 3

4 JÄRJESTELMÄKUVAUS Aritermin biolämmitysjärjestelmät ovat suunniteltu keskuslämmitysjärjestelmien kattilaveden lämmitykseen. Järjestelmä koostuu useimmiten keskuslämmityskattilasta, polttoaineensyötöstä ja polttimesta, polttoainevarastosta sekä ohjauksesta tarvittavine varolaitteineen. Arimax rappuarinakattila soveltuu parhaiten hyvälaatuiselle puuhakkeelle. Toiminta perustuu kattila-anturin mittaamaan kattilaveden lämpötilaan. Poltin aktivoituu kun lämpötila laskee tietyn raja-arvon alapuolelle. Tämän raja-arvon alapuolella ohjausautomatiikka huolehtii polttoaineen ja palamisilman syötöstä niin että saavutetaan mahdollisimman tasainen käyttö. Ohjausautomatiikka pyrkii siis pitämään kattilan samassa lämpötilassa lisäämällä tai vähentämällä polttimen tehoa. Jos lämmöntarve alittaa pienimmän lämpökuorman tason siirtyy ohjausautomatiikka ylläpitokäynnille. Lämmöntarve aktivoi molemmat syöttöruuvit jotka siirtävät polttoainetta polttimelle. Palamisilmapuhaltimet tuovat palamisilmaa paloprosessiin. Ensiö-, toisio- ja tertiäärilmalle on erilliset puhaltimensa. Kun syöttöruuvit ovat tyhjentäneet välisäiliöt aktivoi välisäiliössä oleva optinen tasovahti varastoruuvin. Varastoruuvi täyttää välisäiliöt ja pysähtyy. Jos varastoruuvi ajaa ennalta asetetun täyttöajan ilman että polttoainetta on tullut välisäiliöön käynnistyy myös tankopurkain. Tankopurkaimen kolat kuljettavat lisää polttoainetta varastoruuville. Polttimella polttiaineessa oleva lämpöenergia vapautuu lämmöksi. Kuumat savukaasut jäähtyvät matkalla ulos kattilasta ja lämpö siirtyy kattilaveteen. Kattilan noki- ja tuhkapäästöjä vähennetään savukaasupuhdistimella. Kattila on toiminnaltaan alipaineinen ja on siksi varustettu alipaineohjatulla savukaasuimurilla. Imuri ylläpitää tasaista alipainetta tulipesässä ja varmistaa osaltaan tasaisen palamisprosessin. Huomaa että polttoaineruuvien, tuhkaruuvien, palamisilmapuhaltimien sekä muun varustuksen määrä saattaa vaihdella valitun kattilakoon sekä varustustason mukaan. 4

5 JÄRJESTELMÄKUVAUS Järjestelmän toimintaa ohjaavan automatiikan käyttö on opastettu erilisessä käyttöohjeessa. Kattilaan asennettu poltin on tyypiltään kiinteä rappuarina. Arinasto koostuu pieneistä valurautaisista lohkoista jotka on asennettu rappuun. Palamisen ensiöilma tulee näiden lohkojen alta ja sekoittuu polttoaineeseen alakautta. Toisio- ja tertiääri-ilma ohjataan omilla puhaltimillaan palamisen eri vaiheisiin. Kattilan kytkentä ja puhdistus on opastettu erillisessä käyttöohjeessa. 5

6 JÄRJESTELMÄKUVAUS Arimax Rappuarinakattila koostuu seuraavista osista: keskuslämmityskattila kW 4-10 bar tuhkajalusta rappuarinapoltin tuhkajalustaan integroituna tulipesän keraaminen holvi palamisilmapuhaltimet (ensio, toisio ja tertiääri) poltinruuvit (2 kpl) arinanravistin (valinnaisvaruste) tuhkaruuvit 1-2 kpl (valinnaisvaruste) Kattilan kanssa voidaan myös toimittaa: savukaasunpuhdistin (sykloni) alipaineohjattu savukaasuimuri konvektio-osan automaattinuohous 6

7 KÄYTTÖ JA HUOLTOTOIMENPITEET Arimax rappuarinakattilaa on helppo käyttää. Järjestelmän ohjausautomatiikka ohjaa polttoprosessia syöttämällä tarvittaessa lisää polttoainetta ja palamisilmaa. Automatiikan oletusarvot asetetaan käynnistyksen yhteydessä. Polttoaine Rappuarinakattila soveltuu parhaiten hyvälaatuiselle puuhakkeelle. Kosteus 20-40%, palakoko n 40x40mm. Polttoaineita joissa korkea tuhkan osuus ja matala sulamispiste tulee välttää. Ota yhteyttä toimittajaasi mikäli haluat käyttää jonkunlaista polttoaineseosta. Ensimmäinen käynnistys Järjestelmän mekaniikka ja eletroniikka tulee testata ennen tulille laittamista. Testaus käsittää kaikki liikkuvat osat, moottoorit j apuhaltimet sekä poltinautomatiikan, turvavarusteet ja hälytykset. poltinruuvien toiminta ja pyörimissuunta varastoruuvin toiminta ja pyörimissuunta hydrauliyksikön öljymäärä tankopurkainvaraston toiminta palamisilmapuhaltimien toiminta ja pyörimissuunta savukaasuimurin toiminta ja pyörimissuunta tuhkaruuvien toiminta ja pyörimissuunta (valinnaisvaruste) arinanravistimen toiminta (valinnaisvaruste) Tarkista asennettujen turvavarustiden toiminta! Tarkista hälytysketjun toiminta! Tarkista että kattilassa on vettä ja että kaikki pumput toimivat (toiminta ja virtaussuunta)! Polttoainevarasto Täytä polttoainetta kolien päälle. Huom! Muista kokeilla purkainten toiminta ennen kuin täytät polttoainetta varastoon! 7

8 TURVAJÄRJESTELMÄT TAKAPALON VARALTA 1. Pulssiohjattu takapalosuoja. Suoja ruiskuttaa vettä syöttöruuvissa olevaan polttoaineeseen jos lämpötila nousee asetusarvon yläpuolelle. Suoja toimii pulssi-tauko-periaatteella kunnes lämpötila on laskenyt. Suoja ei keskeytä lämmöntuotantoa eikä tee hälytystä. 2. Takapalotermostaatti. Anturi on kytketty automatiikkaan. Suoja tekee lauetessaan hälytyksen sekä sammuttaa laitteiston. Poltinruuveja pakkoajetaan 60 sekuntia jotta ylikuumentunut polttoaine saadaan ajettua kattilaan. 8

9 TURVAJÄRJESTELMÄT TAKAPALON VARALTA 3. AVTA-venttiili päästää vettä poltinruuveihin kun anturin asetusarvo ylittyy. Suoja on itsetoimiva ja toimii näin myös sähkökatkon aikana. Vedentulo on runsasta ja vesi muodostaa välisäiliöön vesilukon tulen ja polttoainevaraston väliin. 9

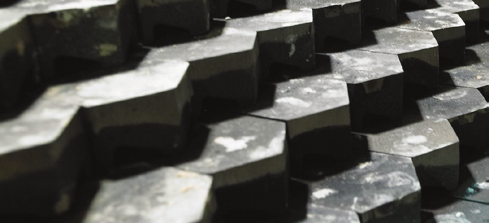

10 HUOLTO Arina vaatii määräajoin puhdistusta. Puhdistusväli vaihtelee paljon käytetyn polttoaineen ja käyttäjäprofiilin mukaan. On tärkeää että arinalohkoissa olevat ilmareijät pysyvät avoimina. Tarkista määräajoin ettei ala-arina pääse tukkeutumaan tuhkasta. Arinanravistimen tehtävä on saada tuhka kulkeutumaan arinalta tuhkaruuville. Nuohoa ja puhdista kattila kattilaohjeen mukaan. Likainen kattila huonontaa hyötysuhdetta sekä lisää polttoaineenkulutusta huomattavasti. Varasoat Rappuarinasto sijaitsee järjestelmän kuumimassa kohdassa ja siihen kohdistuu näinollen lämpörasitusta. Valurautalohkojen elinikään vaikuttaa suuresti niiden puhtaana pitäminen. Rappuarina koostuu valurautalohkoista, ensiöilmakanavat näkyvät lohkon alaosassa. 10

11 TEKNISET TIEDOT TEKNISET TIEDOT Kattila Rappuarina Palamisilmapuhaltimet Ruuvimoottorit Arinamoottori Arimax Bio kW 4-10 bar Valurautaelementit Sodeca CMP-718-2T 0,75kW 4-6 kpl Flender CAD68-100L4 2,2kW 45rpm Motovario 0,55kW 11

12 ARITERM OY PL 59 (Uuraistentie 1) 43101, Saarijärvi Puhelin (014) , telefax (014) Oikeudet muutoksiin pidätetään.
