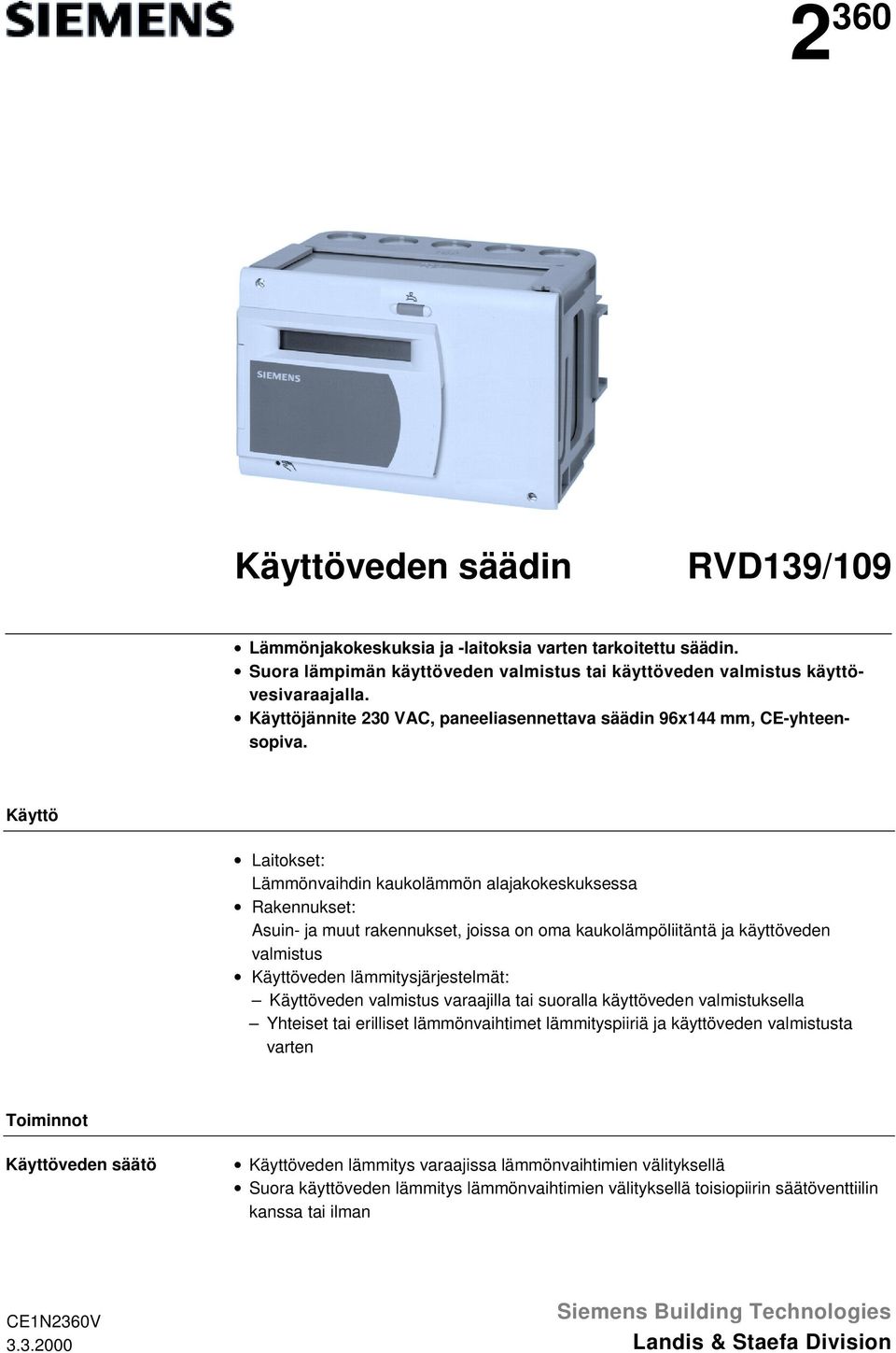

1 2 360 Käyttöveden säädin RVD139/109 Lämmönjakokeskuksia ja -laitoksia varten tarkoitettu säädin. Suora lämpimän käyttöveden valmistus tai käyttöveden valmistus käyttövesivaraajalla. Käyttöjännite 230 VAC, paneeliasennettava säädin 96x144 mm, CE-yhteensopiva. Käyttö Laitokset: Lämmönvaihdin kaukolämmön alajakokeskuksessa Rakennukset: Asuin- ja muut rakennukset, joissa on oma kaukolämpöliitäntä ja käyttöveden valmistus Käyttöveden lämmitysjärjestelmät: Käyttöveden valmistus varaajilla tai suoralla käyttöveden valmistuksella Yhteiset tai erilliset lämmönvaihtimet lämmityspiiriä ja käyttöveden valmistusta varten Toiminnot Käyttöveden säätö Käyttöveden lämmitys varaajissa lämmönvaihtimien välityksellä Suora käyttöveden lämmitys lämmönvaihtimien välityksellä toisiopiirin säätöventtiilin kanssa tai ilman CE1N2360V Siemens Building Technologies Landis & Staefa Division

2 Tyyppikatsaus Laite Käyttöveden säädin Asennuspohja Tyyppitunnus RVD139/109 AGS13X Tilaukset Tilattaessa tulee ilmoittaa tyyppikatsauksen mukainen tyyppitunnus. Anturit, toimimoottorit ja venttiilit on tilattava erikseen. Laiteyhdistelmät Sopivat anturit Anturi Tyyppi Esite Lämpötilan pinta-anturi QAD22 801fi Lämpötilan uppoanturi QAE fi Muut anturit, joissa LG-Ni mittauselementti QA... Sopivat toimimoottorit Kaikki Landis & Staefan sähköiset ja sähköhydrauliset toimimoottorit: joiden käyttöjännite on VAC jotka on tarkoitettu kolmipisteohjausta varten Lisätietoja toimimoottoreista ja venttiileistä löytyy esitteistä N N4999. Toiminta Toimintaperiaate RVD139/109-säätimeen on ohjelmoitu kiinteästi kolme eri laitostyyppiä, joista valitaan kulloiseenkin sovellukseen sopiva. Laitostyypit Laitostyyppi 2 M Y1 B1 2360S S02 Laitostyyppi 4 B7 M B71* *) Laitostyypin 4 käyttövesivaraajan lämpötilaa täytyy säätää erillisellä säätimellä. M * 2360S04 2/6

3 B9 M B S03 Laitostyyppi 6 B1 B7 B71 Y1 Menoveden lämpötila-anturi Käyttöveden lämpötila-anturi Ensiöpuolen paluuveden lämpötila-anturi Yleisanturi Käyttövesitermostaatti (liitetään :een) Virtauskytkin RVD139-säädin Latauspumppu Kiertovesipumppu Virtausventtiili ensiöpuolen paluuvedessä Virtausventtiili ensiöpuolen paluuvedessä tai säätöventtiili käyttöveden menovedessä Rakenne Säädin Käyttö RVD139/109 koostuu säädinosasta ja pohjaosasta AGS13X. Säädinosa sisältää elektroniikan, verkkojänniteosan sekä säätimen edessä olevan LCD-näytön ja käyttöelementit. Säädinosa kiinnittyy pohjaosaan kahdella ruuvilla. Liittimet sijaitsevat pohjaosassa. RVD139/109:ssä on kuusi relettä. Säätimet voidaan asentaa kolmella eri tavalla: Seinäasennus (seinälle, kytkinkaappiin jne.) Kiskoasennus (DIN-kiskoon) Paneeliasennus (alajakokeskukseen, kytkinkaapin oveen jne.) Analogisia käyttöelementtejä ovat: Painike käyttöveden päälle- ja poiskytkentää varten Käsiohjauspainike Kaikkien muiden asetteluparametrien määrittely tai muuttaminen, optiona olevien toimintojen aktivointi sekä senhetkisten mittausarvojen ja tilojen lukeminen tapahtuvat ohjausriviperiaatteella. Jokaista parametria, mittausarvoa ja valintatoimintoa varten on oma, numeroitu ohjausrivi. Sekä ohjausrivin valinta että näytön muuttaminen tapahtuvat kumpikin näppäinparia painamalla. Nämä näppäimet sijaitsevat avattavan kannen alla. Säätimen käyttöohjetta säilytetään kannen takana olevassa lokerossa. Näyttö- ja käyttöelementit ECO RVD Z01 1 Käyttöveden valmistuksen päälle- ja poiskytkentäpainike 2 Näyttökenttä 3 Ohjausrivien valintapainikkeet 4 Käsiohjauksen päälle- ja poiskytkentäpainike 5 Painikkeet arvojen muuttamista varten 3/6

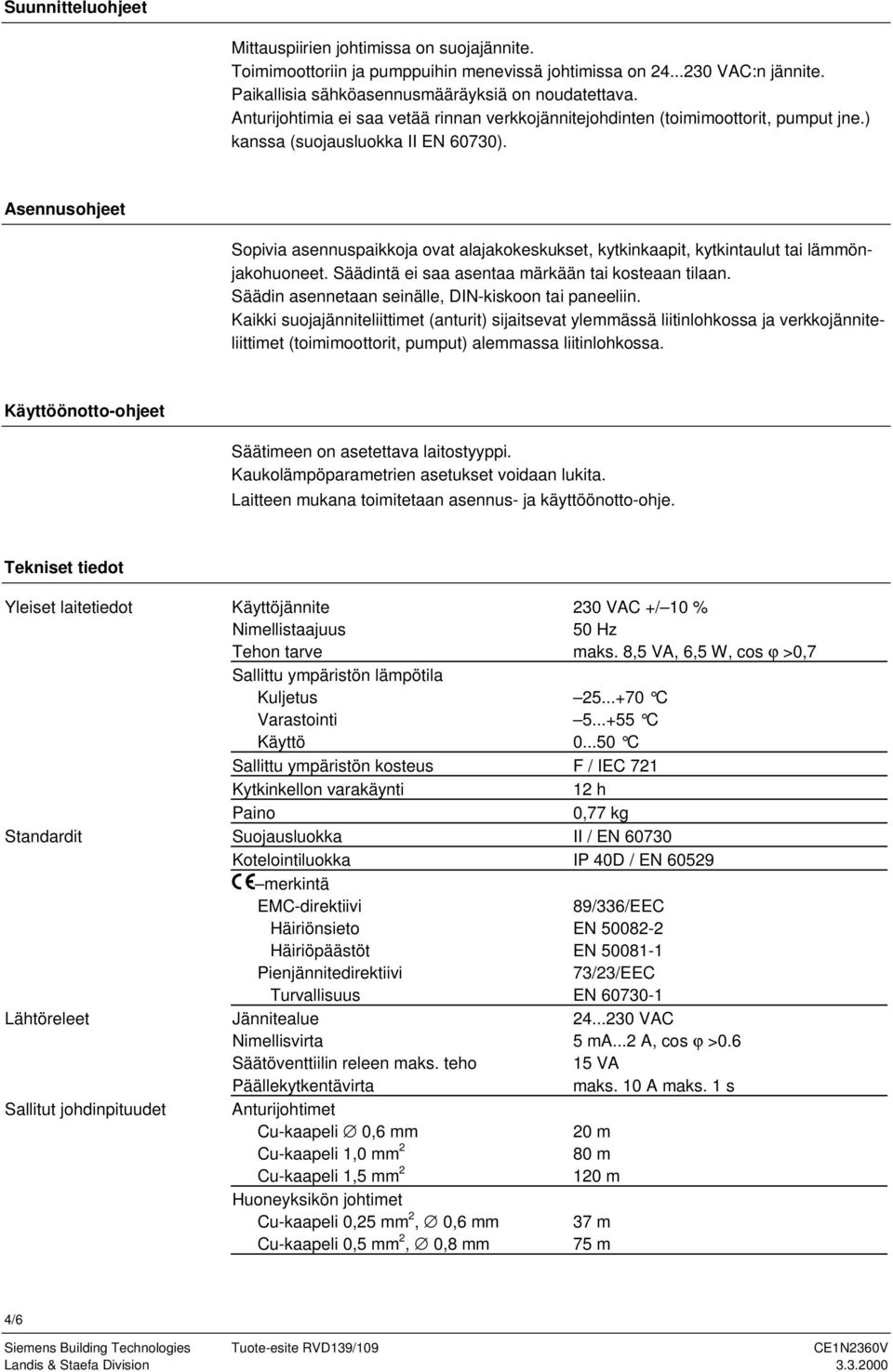

4 Suunnitteluohjeet Mittauspiirien johtimissa on suojajännite. Toimimoottoriin ja pumppuihin menevissä johtimissa on VAC:n jännite. Paikallisia sähköasennusmääräyksiä on noudatettava. Anturijohtimia ei saa vetää rinnan verkkojännitejohdinten (toimimoottorit, pumput jne.) kanssa (suojausluokka II EN 60730). Asennusohjeet Sopivia asennuspaikkoja ovat alajakokeskukset, kytkinkaapit, kytkintaulut tai lämmönjakohuoneet. Säädintä ei saa asentaa märkään tai kosteaan tilaan. Säädin asennetaan seinälle, DIN-kiskoon tai paneeliin. Kaikki suojajänniteliittimet (anturit) sijaitsevat ylemmässä liitinlohkossa ja verkkojänniteliittimet (toimimoottorit, pumput) alemmassa liitinlohkossa. Käyttöönotto-ohjeet Säätimeen on asetettava laitostyyppi. Kaukolämpöparametrien asetukset voidaan lukita. Laitteen mukana toimitetaan asennus- ja käyttöönotto-ohje. Tekniset tiedot Yleiset laitetiedot Käyttöjännite 230 VAC +/ 10 % Nimellistaajuus 50 Hz Tehon tarve maks. 8,5 VA, 6,5 W, cos ϕ >0,7 Sallittu ympäristön lämpötila Kuljetus C Varastointi C Käyttö C Sallittu ympäristön kosteus F / IEC 721 Kytkinkellon varakäynti 12 h Paino 0,77 kg Standardit Suojausluokka II / EN Kotelointiluokka IP 40D / EN merkintä EMC-direktiivi 89/336/EEC Häiriönsieto EN Häiriöpäästöt EN Pienjännitedirektiivi 73/23/EEC Turvallisuus EN Lähtöreleet Jännitealue VAC Nimellisvirta 5 ma...2 A, cos ϕ >0.6 Säätöventtiilin releen maks. teho 15 VA Päällekytkentävirta maks. 10 A maks. 1 s Sallitut johdinpituudet Anturijohtimet Cu-kaapeli 0,6 mm 20 m Cu-kaapeli 1,0 mm 2 80 m Cu-kaapeli 1,5 mm m Huoneyksikön johtimet Cu-kaapeli 0,25 mm 2, 0,6 mm 37 m Cu-kaapeli 0,5 mm 2, 0,8 mm 75 m 4/6

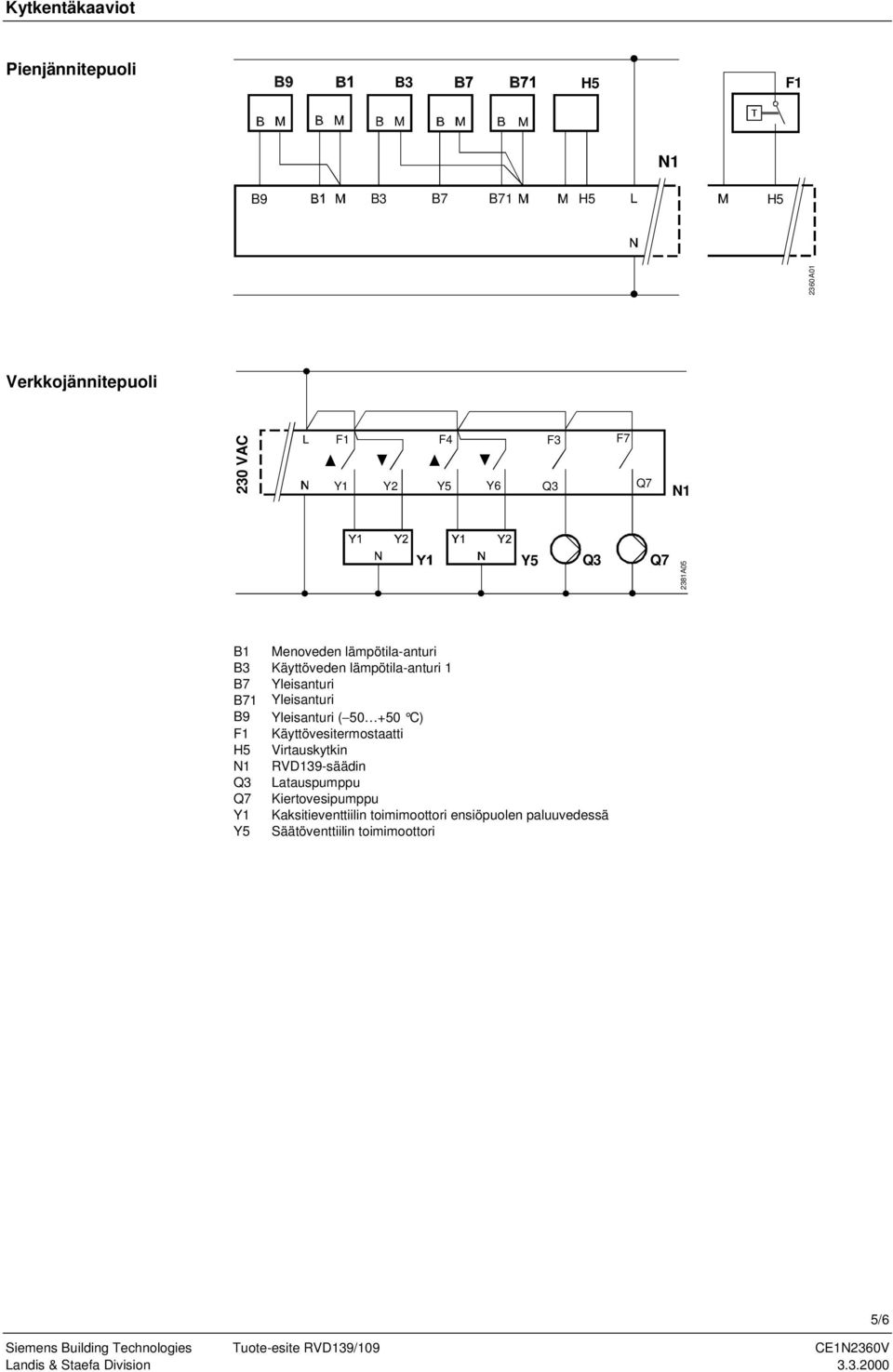

5 Kytkentäkaaviot Pienjännitepuoli B9 B7 B A01 Verkkojännitepuoli 230 VAC Y1 Y2 F4 Y6 F3 F7 2381A05 B1 Menoveden lämpötila-anturi Käyttöveden lämpötila-anturi 1 B7 Yleisanturi B71 Yleisanturi B9 Yleisanturi ( C) Käyttövesitermostaatti Virtauskytkin RVD139-säädin Latauspumppu Kiertovesipumppu Y1 Kaksitieventtiilin toimimoottori ensiöpuolen paluuvedessä Säätöventtiilin toimimoottori 5/6

6 Mittapiirros max , ,4 4, ,8 0 Mitat mm M02 6/ Siemens Building Technologies Oy Oikeus muutoksiin pidätetään
