1 Vitocal 200 pikaohje asennusliikkeelle

2

3

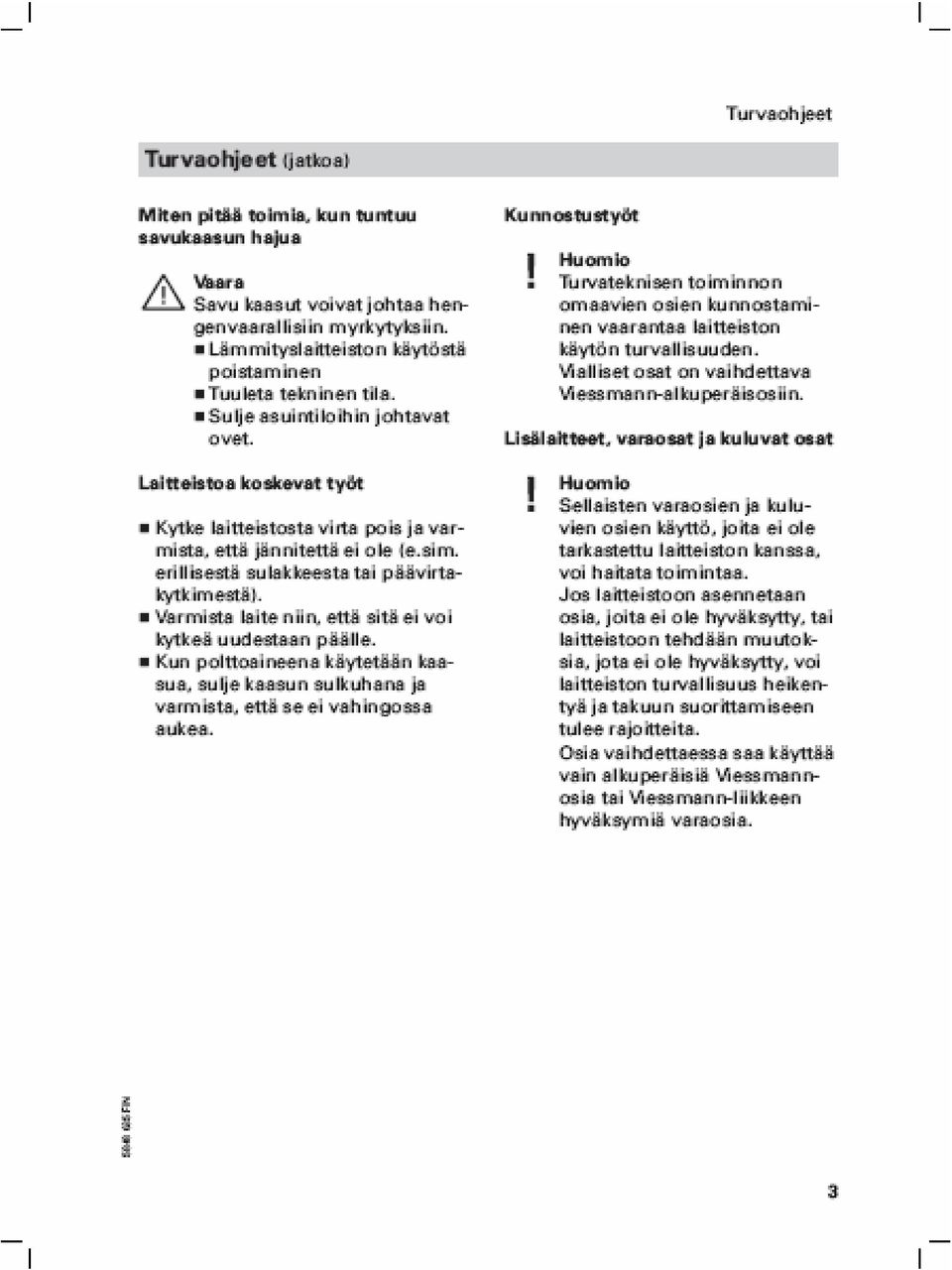

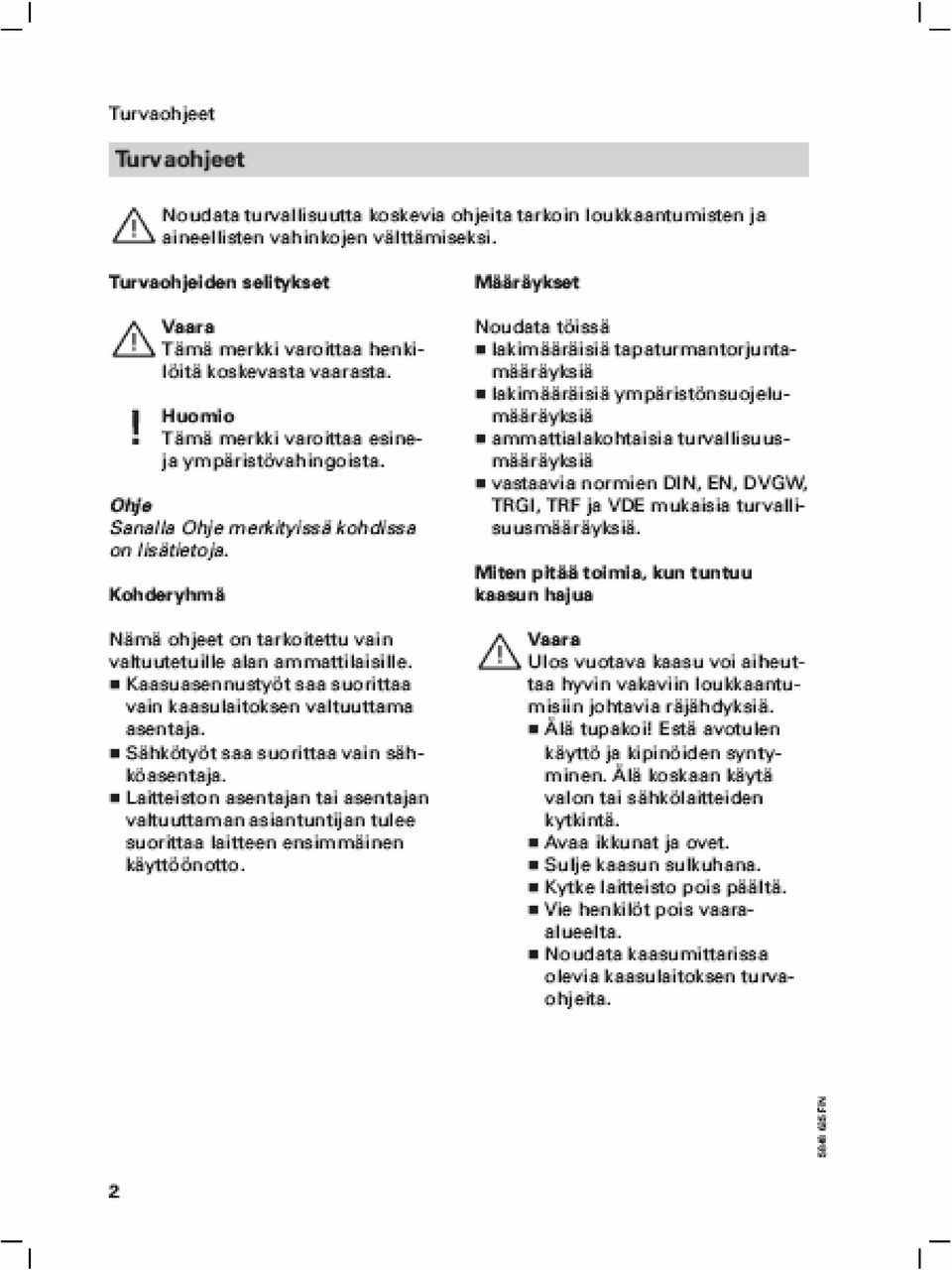

4 Perustietoa Lämpöpumput vaativat minimivirtauksen ja lämpötilaeron toimiakseen, huomioi tämä suunnittelussa ja asennuksessa. Minimivirtaukset lämmityspiirissä: 6, 8 ja 10 kw malleissa = 700l/h Käytä tarvittaessa puskurivaraajaa, etenkin, jos kohteessa on kaksi lämmityspiiriä tai lämpötehon tarve esim kesäaikana on pieni tai kohteessa on patterilämmitys. Käytettäessä huonetermostaatteja on suositeltavaa yhdistää jakotukit ohituskytkennällä kauimpana olevassa piirissä, ja tai käyttää riittävästi vapaakiertopiirejä. Suosittelemme myös käytettäväksi lämmityksen menoputkessa rajoitintermostaattia.

5

6 Laitteistomalli 2 Suoraan kytketty lämmityspiiri ( lattia- tai patterilämmitys). Minimivirtaus varmistetaan vapaakiertopiireillä tai jakotukilla olevalla ohituskytkennällä, ja tai lämmityspiirin meno-paluut yhdistävällä ohituksella (minimipituus 10 x paluuputken halkaisija, ns hullun kierto ) Suosittelemme suodattimen käyttöä myös lämmityspiirissä

7 Laitteistomalli 4 Puskurivaraajan kautta kiertää shuntattu lämmityspiiri. Puskurivaraajan käyttö takaa minimivirtauksen lämpöpumpulle riippumatta lämmityspiirin termostaattien asettelusta. Kiertoon voidaan kytkeä lisäksi suora lämmityspiiri, jossa korkeampi lämpötila kuin shuntatussa piirissä. Lisävarusteina voidaan käyttää lämpöpumppuun kytkettäviä huonetermostaatteja. Suosittelemme suodattimen käyttöä myös lämmityspiirissä

8 Käyttöveden lämmittimet/ varaajat Vitocal 200 BWP 106 Vitocal 200 BWP 108 ja 110 Vitocell B 100, 300 litraa tai V-100, 390 litraa Vitocell V-100, 390 litraa

9

10

11 KYTKENTÄKISKON X80 ASENNUS Asenna kytkentäkisko valkoisen asennuskaukalon alapuolelle ennen kompressorimodulin asennusta HUOM! Jos vaihevahtia ei toimiteta, korvataan se toimitukseen kuuluvalla siltapistokkeella

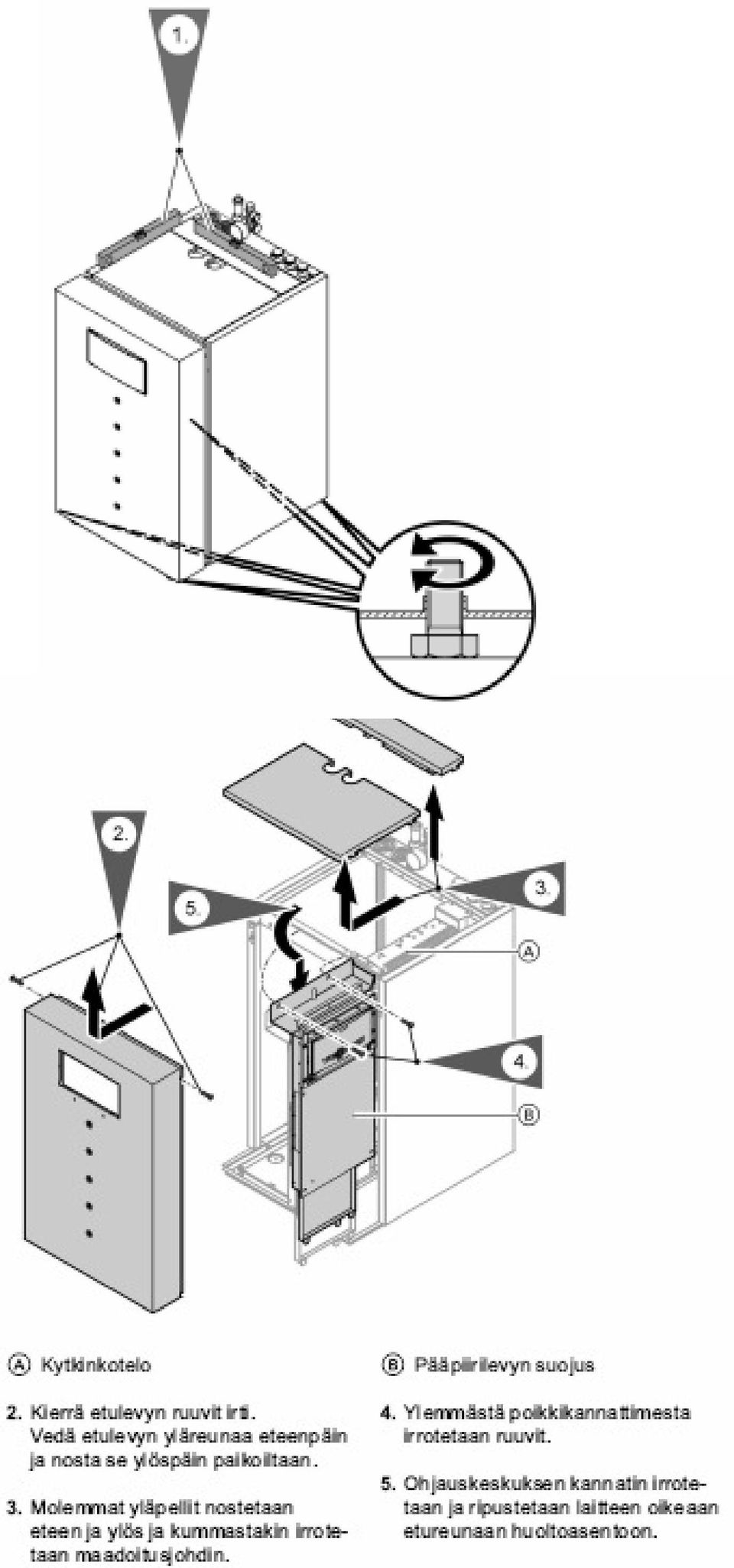

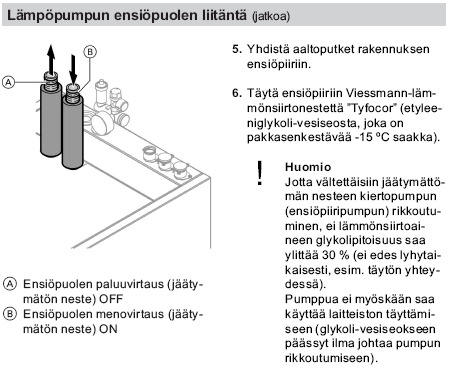

12 LÄMPÖPUMPPUMODULIN ASENNUS

13

14

15 Sähkövastuksen asennus -Poista putki kuvan osoittamalla tavalla -Aseta ja lukitse sähkövastus paikalleen -Voitele yhteet ja kiinnitä paikoilleen ja lukitse sokilla

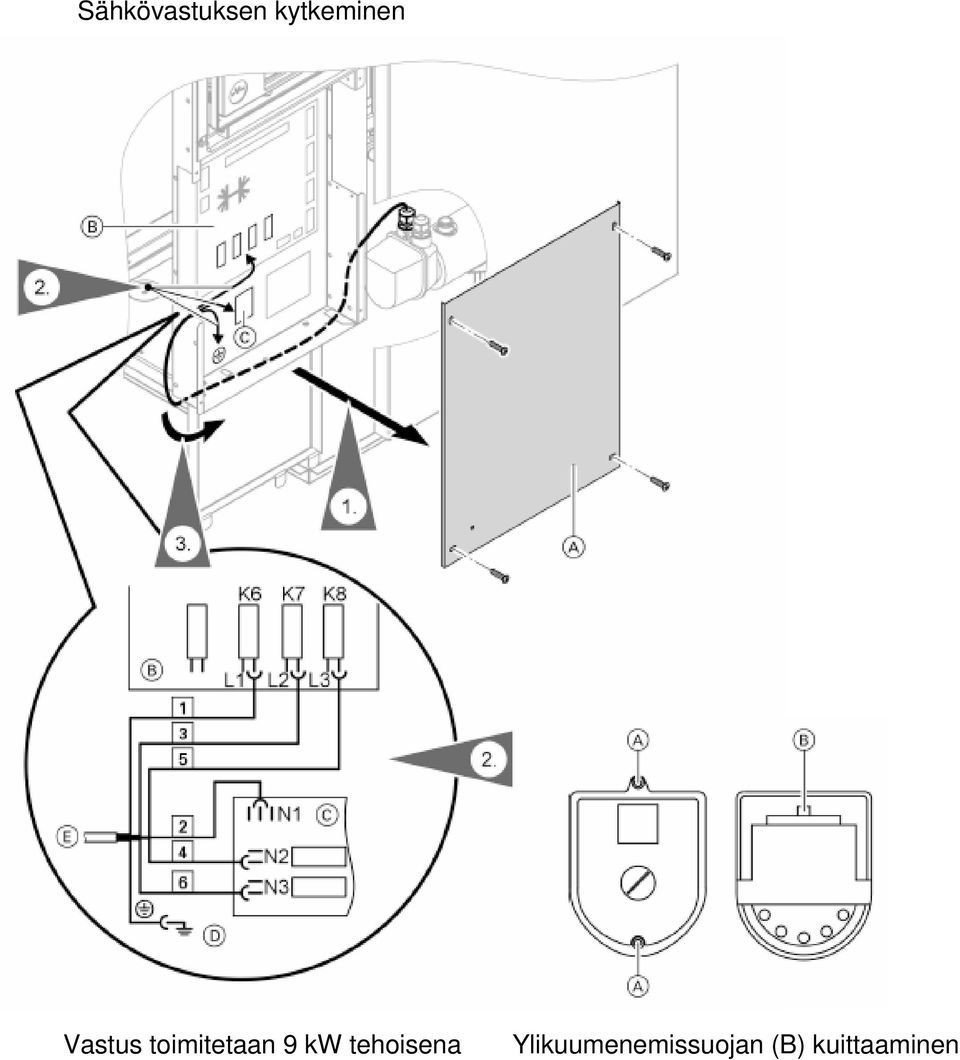

16 Sähkövastuksen kytkeminen Vastus toimitetaan 9 kw tehoisena Ylikuumenemissuojan (B) kuittaaminen

17 Sähkökytkennät Vaihtoehto 1 230V/N/PE 10 A Ohjauspiiri 3x400V/N/PE 16A Sähkö vastukset 3x400V/N/PE 16A Asennus kisko X80 kompressori KÄYTÄ TURVAKYTKINTÄ KUORMAVIRTAPIIREISSÄ. SYÖTTÄVIEN RYHMIEN POIKKIPINTA-ALAT: OHJAUSPIIRI 1,5 mm2, SÄHKÖVASTUKSET 2,5mm2 KOMPRESSORI 2,5mm2

18 SÄHKÖKYTKENNÄT Vaihtoehto 2 Ohjauspiiri Sähkövastukset 3x400V 25A N/PE Asennus kisko X80 kompressori KÄYTÄ TURVAKYTKINTÄ KUORMAVIRTAPIIREISSÄ. SYÖTTÄVÄN RYHMÄN MINIMI POIKKIPINTA-ALA 4 mm2

19 Pehmokäynnistimen asennus ( 8 ja 10 kw) 1 Kiinnitä pehmokäynnisitin etulistaan ruuveilla 2 Kiinnitä kaapeli pehmokäynnistimeltä pistokeliittimellä asennuskiskon paikkaan C 3 Kiinnitä kaapeli lämpöpumppumodulilta asennuskiskoon pistoke merkitty PE, 9,10,11

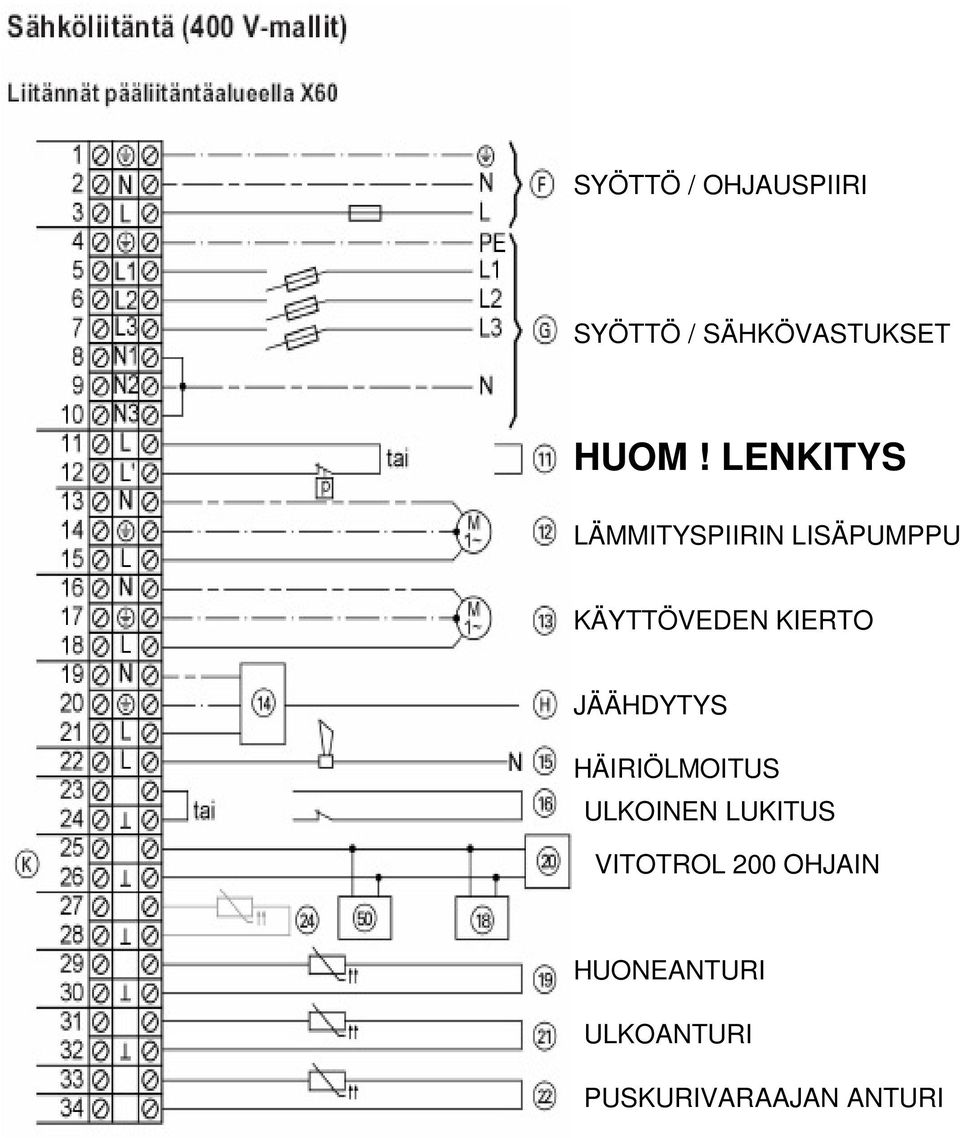

20 Liitännät riviliittimellä X60 SYÖTTÖ / OHJAUSPIIRI SYÖTTÖ / SÄHKÖVASTUKSET HUOM! LENKITYS LÄMMITYSPIIRIN LISÄPUMPPU KÄYTTÖVEDEN KIERTO JÄÄHDYTYS HÄIRIÖLMOITUS ULKOINEN LUKITUS VITOTROL 200 OHJAIN HUONEANTURI ULKOANTURI PUSKURIVARAAJAN ANTURI

21

22

23

24

25 CD 70 AUTOMATIIKAN KÄYTTÖÖNOTTO Järjestelmän ollessa kytketty ja ilmattu voidaan automatiikka ja lämpöpumppu ottaa käyttöön. Kielivalinta: -Aseta kiekkokytkin stand by tilaan -Kytke laitteeseen virta pääkytkimestä -Tarkista että vaihevahdilla palaa vihreä valo, jos valo punaisena, vaihda vaihejärjestystä -CD 70 automatiikassa saksankielinen teksti -Avaa pieni luukku joka peittää suorakaiteen muotoiset painonapit -Paina B Geräteeinstellung -Paina C Fachbereitsebene -Syötä koodi :service. Valitse kirjain kerrallaan painonapeista, tai näppäile järjestyksessä , näytössä 7 tähteä ja paina ok. näytössä Heiztekniker, jos näytössä Kundebene, syötä koodi uudelleen. -Paina F Zuruck -Paina B Programmiren -Paina A Anlageidenfition -Hae valikosta nuolinäppäimellä Sprache -Paina nappia 4 >>> -Valitse nuolinäppäimellä haluttu kieli -Paina Ok -Valitse rivi Järjestelmätiedot -Paina nappia 4:>>> -Valitse käytettävä järjestelmä napilla 5 :>>> -Kun järjestelmä on valittu esim 2, paina nappia 6, muut ja valitse puskurivaraaja tms( jos on käytössä). -Paina OK

26 Lämpöpumppu -Valitse lämpöpumppu ja muuta minimi primääri sisään lämpötila 8 Käyttövesi - Paina muut valikkovaihtoehdot - Valitse Lämmin käyttövesi - Muuta pyyntilämpötila haluttuun arvoon, esim +50 -Valitse viikko-ohjelma käyttövedelle,paina nappia Arvo, valitse Normaali, mustaa Set napilla koko viikko Lämmitys - Valitse Lämmityspiiri - Valitse Lämmitysp.ohjelma ja paina Arvo ja valitse Normaali ja paina Set ja mustaa koko viikko. - Muuta myös muut: halutut arvot: maximi menoveden lämpötila ja lämmityksensäätökäyrä ( menovesikäyrä)
