JOHNSON CONTROLS. Maalämpösäädin KÄYTTÖOHJE

Koko: px
Aloita esitys sivulta:

Download "JOHNSON CONTROLS. Maalämpösäädin KÄYTTÖOHJE"

Transkriptio

1 JOHNSON CONTROLS Maalämpösäädin KÄYTTÖOHJE

2 Ohjekirjassa perehdytään tarkemmin maalämpökoneen toimintaan ja asetuksiin. Noudattamalla ohjekirjan ohjeita saatte parhaimman hyödyn laitteestanne, sekä varmistatte laitteistonne oikean toiminnan. Ennen parametrien muuttamista lue tämä ohjekirja huolellisesti. Valmistaja ei vastaa väärinkäytöstä johtuvista vioista ja rikkoutumisista. Facility Explorer alustan FX07 on tehokas ja joustava yksikkösäädin maalämpöjärjestelmään. Säädin huolehtii koko järjestelmän säädöstä, ohjaten maapumpun ja kompressorin toimintaa ja lisäksi kahden eri lämmityspiirin säädön. Säädin ohjaa maapumpun ja kompressorin toimintaa asettelujen mukaisesti ja laskee mm. kompressorin käyntiajan. Lämmityksen säätö tapahtuu ulkolämpötilakompensointi periaatteella (PI-säädin). Johnson Controls FX07 -säädin täyttää vaativimmankin käyttäjän tarpeet. Vaihtoehtoisesti FX07 voidaan varustaa RS232 kommunikointikortilla ja GSM modeemilla, jolloin erimerkiksi hälytykset voidaan välittää haluttuun GSM numeroon. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 2/16

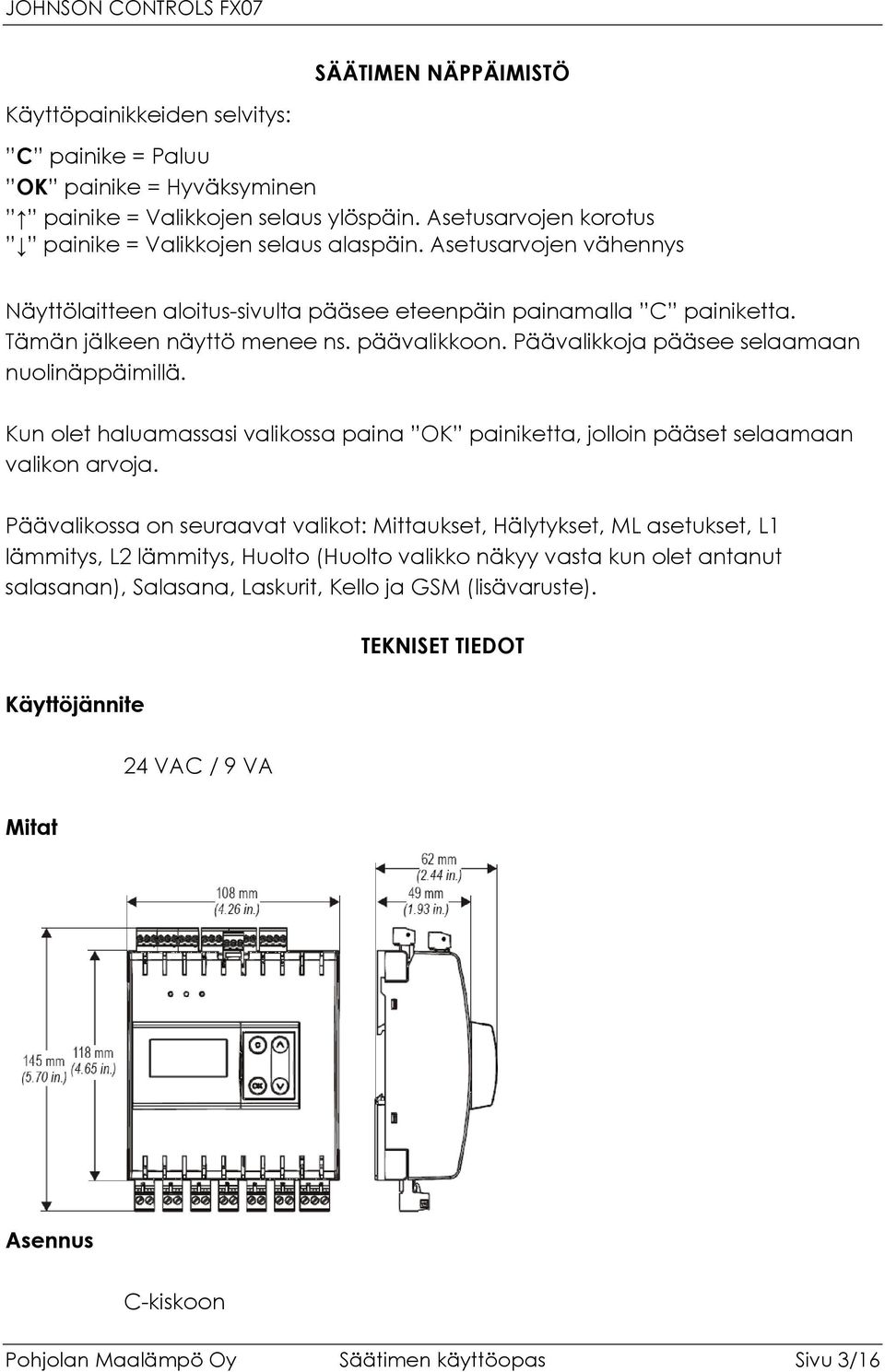

3 SÄÄTIMEN NÄPPÄIMISTÖ Käyttöpainikkeiden selvitys: C painike = Paluu OK painike = Hyväksyminen painike = Valikkojen selaus ylöspäin. Asetusarvojen korotus painike = Valikkojen selaus alaspäin. Asetusarvojen vähennys Näyttölaitteen aloitus-sivulta pääsee eteenpäin painamalla C painiketta. Tämän jälkeen näyttö menee ns. päävalikkoon. Päävalikkoja pääsee selaamaan nuolinäppäimillä. Kun olet haluamassasi valikossa paina OK painiketta, jolloin pääset selaamaan valikon arvoja. Päävalikossa on seuraavat valikot: Mittaukset, Hälytykset, ML asetukset, L1 lämmitys, L2 lämmitys, Huolto (Huolto valikko näkyy vasta kun olet antanut salasanan), Salasana, Laskurit, Kello ja GSM (lisävaruste). Käyttöjännite TEKNISET TIEDOT 24 VAC / 9 VA Mitat Asennus C-kiskoon Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 3/16

4 Säätimen kytkentä Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 4/16

5 Menuvalikko (valikosta lisää sivulla 9) Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 5/16

6 Käytettävät anturit Ulkolämpötila, menoveden lämpötila 2 kpl, varaajan lämpötila. LÄMMITYSPIIRIEN ASETUS Säätimessä on tehdasasetuksena lattialämmityksen säädöt. Asetuksia voidaan tarvittaessa muuttaa ja säätää käyttäjän tarpeiden mukaan. Seuraavassa on esitetty suuntaa-antava lämpötaulukko eri lämmitysmuodoille. LÄMMITYS- MENOVEDEN LÄMPÖTILA MUOTO Lattia ,5 35, ,5 30,5 29, , Patteri ,5 54, ,5 41,4 38, Ilma 72, ,5 57, ,5 42, IV-kone , , ULKOLÄMPÖTILA Lämmityspiirien viritys Jos haluttu lämmitystaso ei toteudu perusasetusten mukaisilla asetusarvoilla, muuta arvoja tarpeen mukaan. Tutki kuitenkin ensin, vaikuttavatko seuraavat asiat säätöön: - Tarkasta, että maksimi tai minimi ei rajoita lämmitystä tarpeettomasti HUOM! maksimi ei saa olla etenkään lattialämmityskäytössä liian korkea (max. 40 astetta) - Tarkasta anturien lämpötilojen oikeellisuus - Tarkasta lämmityspiirien toimilaitteen ja venttiiliin kunto ja asento. Jos edelliset seikat ovat kunnossa, muuta lämmityspiirien asetuspisteitä haluamaasi suuntaan (kts. oheinen lämmityskäyrä). Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 6/16

7 Katso säätimen näyttämää ulkolämpötilaa sekä lämmityspiirien sen hetkistä asetusarvoa. Muuta tämän jälkeen lähintä asetuspistettä haluamaasi suuntaan. Esim. Ulkolämpötilan ollessa -13 astetta, tulee muuttaa asetusarvoa Ulko 3, meno 3. Tehtyäsi haluamasi muutokset, tarkasta kuinka menoveden asetus muuttui. HÄLYTYKSET Säätimessä on pitkälle kehitetty vianhallintajärjestelmä. Vian ilmettyä säädin antaa siitä hälytyksen ja toimii ennalta ohjelmoidulla tavalla. Hälytystilanteessa säätimen näyttöön ilmestyy ko. hälytyksen ilmaiseva teksti ja taustaväri muuttuu punaiseksi. Hälytyksen kuittaus tapahtuu millä tahansa näppäimellä. Toiminta: Painehälytys Syy: Säätimeen kytketyn pressostaatin hälytystilatieto aktiivinen. Toiminta: Maapumppu ja kompressori pysäytettynä. Ohjaus sähkövastuksilla. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Lämpösuojahälytys Toiminta sama kuin edellä. ML lämpötilahälytys Syy: Varaajan lämpötila alle ML hälytysraja asetuksen. Toiminta: Lämmitys siirtyy sähkövastuksille. Pois kytkeytyminen tapahtuu lämpötilan ylittäessä ML hälytysrajan. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 7/16

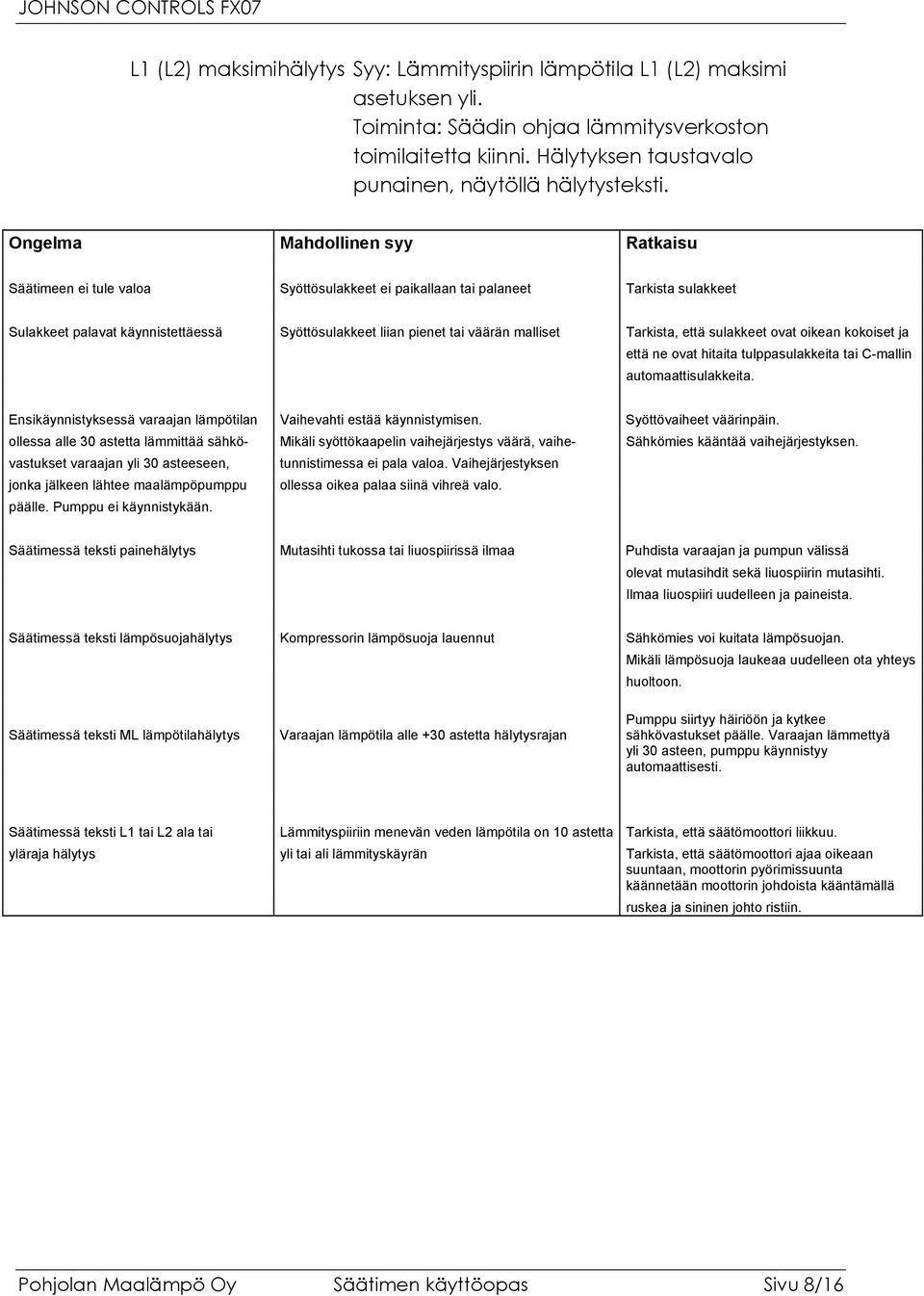

8 L1 (L2) maksimihälytys Syy: Lämmityspiirin lämpötila L1 (L2) maksimi asetuksen yli. Toiminta: Säädin ohjaa lämmitysverkoston toimilaitetta kiinni. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Ongelma Mahdollinen syy Ratkaisu Säätimeen ei tule valoa Syöttösulakkeet ei paikallaan tai palaneet Tarkista sulakkeet Sulakkeet palavat käynnistettäessä Syöttösulakkeet liian pienet tai väärän malliset Tarkista, että sulakkeet ovat oikean kokoiset ja että ne ovat hitaita tulppasulakkeita tai C-mallin automaattisulakkeita. Ensikäynnistyksessä varaajan lämpötilan Vaihevahti estää käynnistymisen. Syöttövaiheet väärinpäin. ollessa alle 30 astetta lämmittää sähkö- Mikäli syöttökaapelin vaihejärjestys väärä, vaihe- Sähkömies kääntää vaihejärjestyksen. vastukset varaajan yli 30 asteeseen, tunnistimessa ei pala valoa. Vaihejärjestyksen jonka jälkeen lähtee maalämpöpumppu ollessa oikea palaa siinä vihreä valo. päälle. Pumppu ei käynnistykään. Säätimessä teksti painehälytys Mutasihti tukossa tai liuospiirissä ilmaa Puhdista varaajan ja pumpun välissä olevat mutasihdit sekä liuospiirin mutasihti. Ilmaa liuospiiri uudelleen ja paineista. Säätimessä teksti lämpösuojahälytys Kompressorin lämpösuoja lauennut Sähkömies voi kuitata lämpösuojan. Mikäli lämpösuoja laukeaa uudelleen ota yhteys huoltoon. Säätimessä teksti ML lämpötilahälytys Varaajan lämpötila alle +30 astetta hälytysrajan Pumppu siirtyy häiriöön ja kytkee sähkövastukset päälle. Varaajan lämmettyä yli 30 asteen, pumppu käynnistyy automaattisesti. Säätimessä teksti L1 tai L2 ala tai Lämmityspiiriin menevän veden lämpötila on 10 astetta Tarkista, että säätömoottori liikkuu. yläraja hälytys yli tai ali lämmityskäyrän Tarkista, että säätömoottori ajaa oikeaan suuntaan, moottorin pyörimissuunta käännetään moottorin johdoista kääntämällä ruskea ja sininen johto ristiin. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 8/16

9 SÄÄTIMEN VALIKKO Valikko MITTAUKSET: (Ei voida muuttaa) Varaajan lämpötila: Tämän hetkinen varaajan lämpötila. Ulkolämpötila: Tämän hetkinen ulkolämpötila. L1 Meno: Lämmityspiiri 1:sen tämänhetkinen lämpötila L1 Pyynti: Lämmityspiirin 1 haluttu menovesi. Haluttu menovesi muodostuu L1 Lämmitys valikossa annetun lämmityskäyrän mukaisesti. L1 Venttiilin asento: L1 piirin venttiilin tämänhetkinen asento 0 % = kiinni 100 % = auki L2 Meno: Lämmityspiiri 2:sen tämänhetkinen lämpötila L2 Pyynti: Lämmityspiirin 2 haluttu menovesi. Haluttu menovesi muodostuu L2 Lämmitys valikossa annetun lämmityskäyrän mukaisesti. L2 Venttiilin asento: L1 piirin venttiilin tämänhetkinen asento 0 % = kiinni 100 % = auki Liuospumppu: Näyttö kertoo onko liuospumppu (maapiiri) kytkeytyneenä päälle. Kompressori: Näyttö kertoo onko kompressori kytkeytyneenä päälle. Sähkövastus: Näyttö kertoo onko sähkövastus kytkeytyneenä päälle. Valikko HÄLYTYKSET: Hälytykset: Näytöllä EI HÄLYTYKSIÄ. Järjestelmä toimii oikein. Mikäli järjestelmässä on hälytys, niin näytössä lukee häiriön aiheuttaja. Silloin kun näyttö on ollut koskemattomana tietyn ajan niin hälytyksen tultua näyttö muuttuu punaiseksi ja ilmoittaa vian aiheuttajan. Näytöstä pääsee pois painamalla C painiketta. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 9/16

10 Mikäli hälytys ei ole poistunut, näkyy näytöllä vielä kolmio. Kolmio poistuu vasta silloin, kun häiriön aiheuttaja on korjattu. Historia: Valikossa näkyy edellinen hälytyksen aiheuttaja. Valikko ML ASETUKSET: Varaajan lämpötila: Tämän hetkinen varaajan lämpötila. Varaajan asetusarvo: Näytöllä näkyy haluttu varaajan lämpötila. Lämpötilaa pystytään muuttamaan painamalla OK painiketta, jolloin asetusarvo alkaa vilkkua, tämän jälkeen arvoa voidaan muuttaa nuolinäppäimillä joko ylöstai alaspäin. Uusi asetusarvo menee muistiin painamalla uudelleen OK painiketta. HUOM! katso kohta Asetus L1 mukaan. Tehdasasetus 40 C / C oma-asetus. Hälytyslupa: Varaajan alarajahälytys voidaan tarvittaessa ottaa pois käytöstä esimerkiksi käyttöönoton yhteydessä. Tehdasasetus ON / oma-asetus. Asetus L1 mukaan: Käytetään yleensä patterilämmityksen yhteydessä. Valikossa on mahdollista valita varaajan asetusarvoksi joko kiinteä arvo (kohdassa Varaajan asetusarvo) tai arvo joka muuttuu valikossa L1 lämmitys asetellun lämmityskäyrän mukaisesti. Asetusarvo on kuitenkin noin 6 asetetta korkeampi kuin L1 pyyntilämpötila. Minimissään varaajan asetusarvo on noin 38 astetta. Mikäli halutaan asetusarvon seuraavan L1 käyrää, täytyy asetus vaihtaa ON asentoon. Asetus vaihdetaan painamalla OK painiketta, jonka jälkeen asetus vilkkuu. Vaihda nuolinäppäimillä näyttöön teksti ON ja paina OK painiketta. Tehdasasetus OFF / oma-asetus. Pyynti L1 mukaan: Valikossa näkyy varaajan asetusarvo. Asetusarvo on voimassa silloin jos asetus L1 mukaan on asetettu ON asentoon. Sähkövastuksen start viive: Aika, jonka lisätehovastus odottaa ennen kun kytkeytyy päälle jos kompressori ei ole Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 10/16

11 nostanut varaajan lämpötilaa halutuksi. Tehdasasetus 800 min / min oma-asetus. Valikko L1 LÄMMITYS: L1 Verkoston säätö: L1 verkosto voidaan tarvittaessa ottaa pois käytöstä. Asetus vaihdetaan painamalla OK painiketta, jonka jälkeen asetus vilkkuu. Vaihda nuolinäppäimillä näyttöön teksti OFF ja paina OK painiketta. Tehdasasetus ON. L1 Ulko 1: Näytössä näkyy lämmityksen aloituspiste (ulkolämpö). Mikäli aloituspistettä halutaan muuttaa, painetaan OK painiketta. Haluttu lämpötila valitaan nuolinäppäimille. Painamalla OK painiketta uudelleen, tallentuu arvo muistiin. Tehdasasetus 20 C / C omaasetus. L1 Meno 1: Menoveden haluttu lämpötila ULKO 1 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 20 C / C oma-asetus. L1 Ulko 2: Lämmityskäyrän keskimmäinen piste. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 0 C / C oma-asetus. L1 Meno 2: Menoveden haluttu lämpötila ULKO 2 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 29 C / C oma-asetus. L1 Ulko 3: Lämmityskäyrän viimeinen käyräpiste. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus -30 C / C oma-asetus. L1 Meno 3: Menoveden haluttu lämpötila ULKO 3 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 35 C / C oma-asetus. Laskettu menovesi: Laskennallinen asetusarvo L1 piirille. Arvo lasketaan yllä valitun lämmityskäyrän mukaan. Arvoa ei pysty muuttamaan. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 11/16

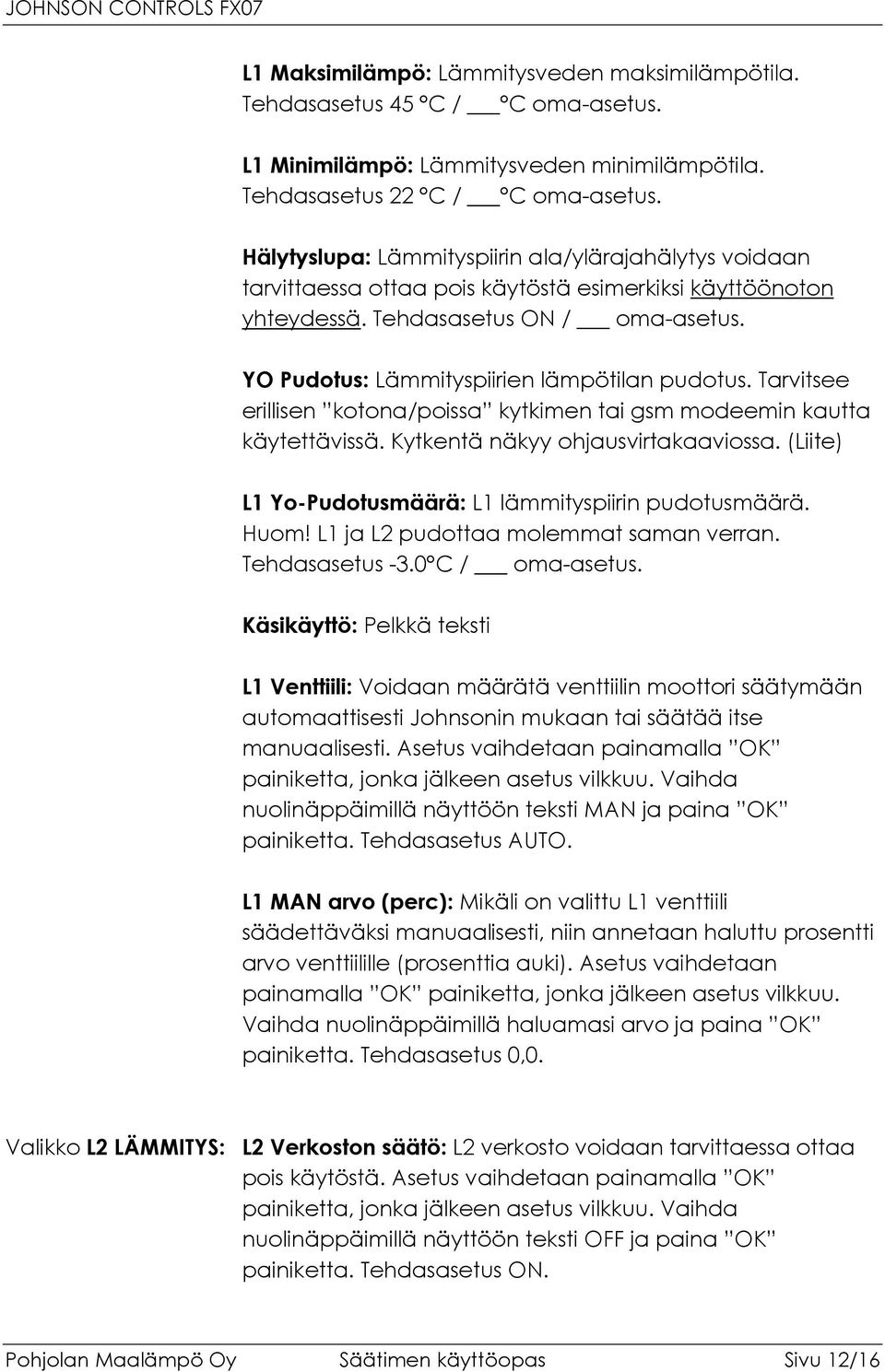

12 L1 Maksimilämpö: Lämmitysveden maksimilämpötila. Tehdasasetus 45 C / C oma-asetus. L1 Minimilämpö: Lämmitysveden minimilämpötila. Tehdasasetus 22 C / C oma-asetus. Hälytyslupa: Lämmityspiirin ala/ylärajahälytys voidaan tarvittaessa ottaa pois käytöstä esimerkiksi käyttöönoton yhteydessä. Tehdasasetus ON / oma-asetus. YO Pudotus: Lämmityspiirien lämpötilan pudotus. Tarvitsee erillisen kotona/poissa kytkimen tai gsm modeemin kautta käytettävissä. Kytkentä näkyy ohjausvirtakaaviossa. (Liite) L1 Yo-Pudotusmäärä: L1 lämmityspiirin pudotusmäärä. Huom! L1 ja L2 pudottaa molemmat saman verran. Tehdasasetus -3.0 C / oma-asetus. Käsikäyttö: Pelkkä teksti L1 Venttiili: Voidaan määrätä venttiilin moottori säätymään automaattisesti Johnsonin mukaan tai säätää itse manuaalisesti. Asetus vaihdetaan painamalla OK painiketta, jonka jälkeen asetus vilkkuu. Vaihda nuolinäppäimillä näyttöön teksti MAN ja paina OK painiketta. Tehdasasetus AUTO. L1 MAN arvo (perc): Mikäli on valittu L1 venttiili säädettäväksi manuaalisesti, niin annetaan haluttu prosentti arvo venttiilille (prosenttia auki). Asetus vaihdetaan painamalla OK painiketta, jonka jälkeen asetus vilkkuu. Vaihda nuolinäppäimillä haluamasi arvo ja paina OK painiketta. Tehdasasetus 0,0. Valikko L2 LÄMMITYS: L2 Verkoston säätö: L2 verkosto voidaan tarvittaessa ottaa pois käytöstä. Asetus vaihdetaan painamalla OK painiketta, jonka jälkeen asetus vilkkuu. Vaihda nuolinäppäimillä näyttöön teksti OFF ja paina OK painiketta. Tehdasasetus ON. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 12/16

13 L2 Ulko 1: Näytössä näkyy lämmityksen aloituspiste (ulkolämpö). Mikäli aloituspistettä halutaan muuttaa, painetaan OK painiketta. Haluttu lämpötila valitaan nuolinäppäimille. Painamalla OK painiketta uudelleen, tallentuu arvo muistiin. Tehdasasetus 20 C / C omaasetus. L2 Meno 1: Menoveden haluttu lämpötila ULKO 1 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 20 C / C oma-asetus. L2 Ulko 2: Lämmityskäyrän keskimmäinen piste. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 0 C / C oma-asetus. L2 Meno 2: Menoveden haluttu lämpötila ULKO 2 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 29 C / C oma-asetus. L2 Ulko 3: Lämmityskäyrän viimeinen käyräpiste. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus -30 C / C oma-asetus. L2 Meno 3: Menoveden haluttu lämpötila ULKO 3 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 35 C / C oma-asetus. Laskettu menovesi: Laskennallinen asetusarvo L2 piirille. Arvo lasketaan yllä valitun lämmityskäyrän mukaan. Arvoa ei pysty muuttamaan. L2 Maksimilämpö: Lämmitysveden maksimilämpötila. Tehdasasetus 45 C / C oma-asetus. L2 Minimilämpö: Lämmitysveden minimilämpötila. Tehdasasetus 22 C / C oma-asetus. Hälytyslupa: Lämmityspiirin ala/ylärajahälytys voidaan tarvittaessa ottaa pois käytöstä esimerkiksi käyttöönoton yhteydessä. Tehdasasetus ON / oma-asetus. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 13/16

14 L2 Yo-Pudotusmäärä: L2 lämmityspiirin pudotusmäärä. Huom! L1 ja L2 pudottaa molemmat saman verran. L1 valikosta määritellään pudotuslämpötila. Tehdasasetus C / oma-asetus. Käsikäyttö: Pelkkä teksti L2 Venttiili: Voidaan määrätä venttiilin moottori säätymään automaattisesti Johnsonin mukaan tai säätää itse manuaalisesti. Asetus vaihdetaan painamalla OK painiketta, jonka jälkeen asetus vilkkuu. Vaihda nuolinäppäimillä näyttöön teksti MAN ja paina OK painiketta. Tehdasasetus AUTO. L2 MAN arvo (perc): Mikäli on valittu L2 venttiili säädettäväksi manuaalisesti, niin annetaan haluttu prosentti arvo venttiilille (prosenttia auki). Asetus vaihdetaan painamalla OK painiketta, jonka jälkeen asetus vilkkuu. Vaihda nuolinäppäimillä haluamasi arvo ja paina OK painiketta. Tehdasasetus 0,0. Valikko HUOLTO: Huolto valikko ei näy päävalikoissa, ennen kun on annettu salasana. Pääsy vain huoltomiehellä. Käynnistysviive: Viive aika, jonka järjestelmä odottaa ennen kuin kytkee laitteiston päälle. Viiveaika on aina koneen sammumisen jälkeen. Tehdasasetus 1 min. Kompressorin viive: Aika, jonka kompressori odottaa sen jälkeen kun liuospumppu on kytkeytynyt päälle. Tehdasasetus 5 sekuntia. Komp. minimi käyn.aika: Aika, jonka kompressori vähintään käy kytkeydyttyä päälle. Tehdasasetus 1 min. L1 P-alue: L1 verkoston säädön suhdealue. Tehdasasetus 200. L1 I-aika: L1 verkoston säädön integrointiaika. Tehdasasetus 4. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 14/16

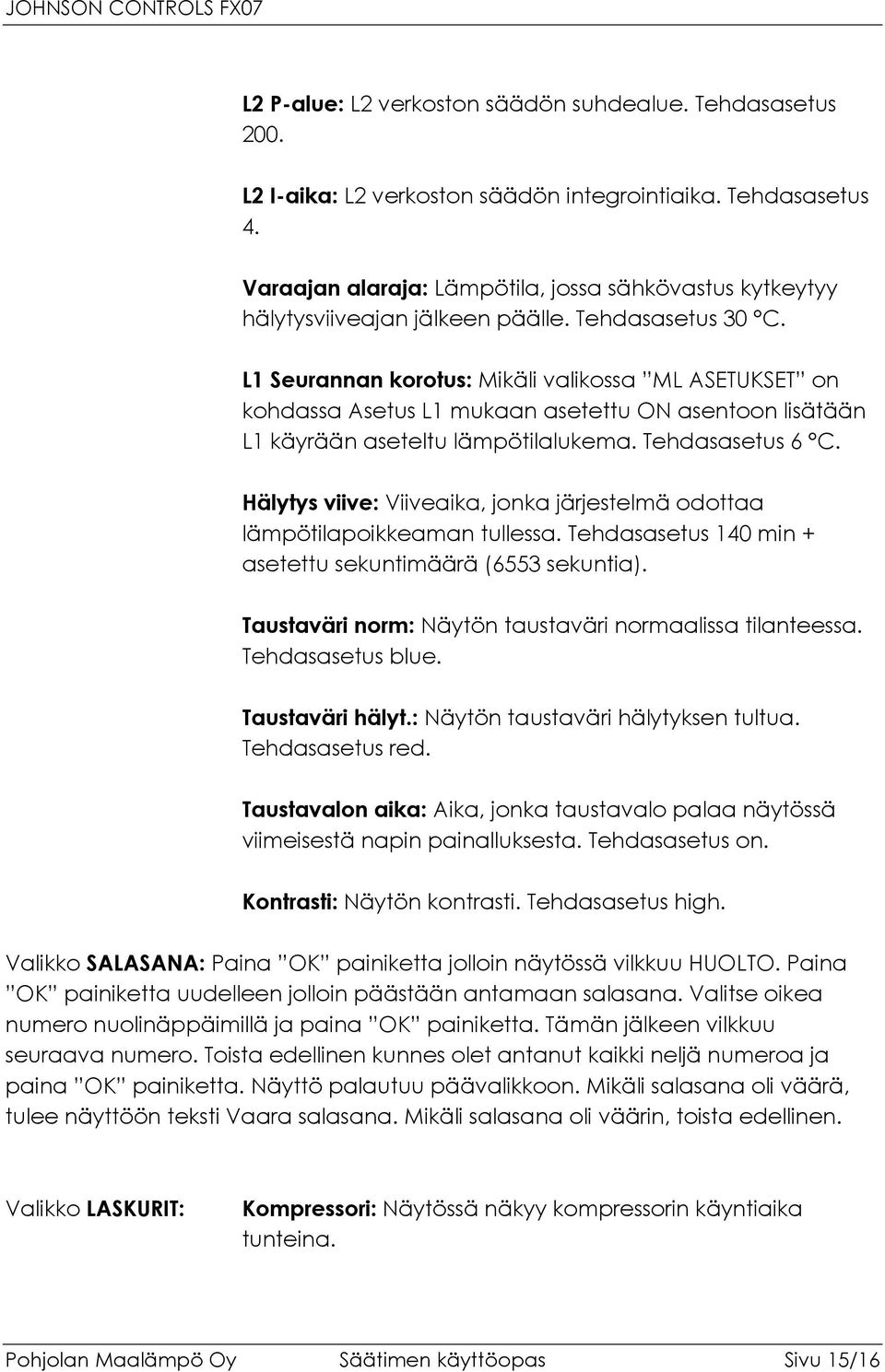

15 L2 P-alue: L2 verkoston säädön suhdealue. Tehdasasetus 200. L2 I-aika: L2 verkoston säädön integrointiaika. Tehdasasetus 4. Varaajan alaraja: Lämpötila, jossa sähkövastus kytkeytyy hälytysviiveajan jälkeen päälle. Tehdasasetus 30 C. L1 Seurannan korotus: Mikäli valikossa ML ASETUKSET on kohdassa Asetus L1 mukaan asetettu ON asentoon lisätään L1 käyrään aseteltu lämpötilalukema. Tehdasasetus 6 C. Hälytys viive: Viiveaika, jonka järjestelmä odottaa lämpötilapoikkeaman tullessa. Tehdasasetus 140 min + asetettu sekuntimäärä (6553 sekuntia). Taustaväri norm: Näytön taustaväri normaalissa tilanteessa. Tehdasasetus blue. Taustaväri hälyt.: Näytön taustaväri hälytyksen tultua. Tehdasasetus red. Taustavalon aika: Aika, jonka taustavalo palaa näytössä viimeisestä napin painalluksesta. Tehdasasetus on. Kontrasti: Näytön kontrasti. Tehdasasetus high. Valikko SALASANA: Paina OK painiketta jolloin näytössä vilkkuu HUOLTO. Paina OK painiketta uudelleen jolloin päästään antamaan salasana. Valitse oikea numero nuolinäppäimillä ja paina OK painiketta. Tämän jälkeen vilkkuu seuraava numero. Toista edellinen kunnes olet antanut kaikki neljä numeroa ja paina OK painiketta. Näyttö palautuu päävalikkoon. Mikäli salasana oli väärä, tulee näyttöön teksti Vaara salasana. Mikäli salasana oli väärin, toista edellinen. Valikko LASKURIT: Kompressori: Näytössä näkyy kompressorin käyntiaika tunteina. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 15/16

16 Kompr. lask. noll.: Kompressorin laskurin pääsee nollaamaan painamalla OK painiketta, jolloin vaihdetaan NORM teksti RESE tekstiin nuoli ylös painikkeella. Tämän jälkeen paina OK painiketta. Nyt näytössä lukee RESE. Paina uudelleen OK painiketta ja palauta nuolinäppäimillä näyttöön NORM teksti ja paina OK painiketta. Nyt näytössä lukee NORM teksti ja kompressorin laskuri on nollaantunut. Sähkövastus: Näytössä näkyy sähkövastuksen käyntiaika tunteina. Sähkövas. lask. noll.: Laskuri nollataan kuten yllä liuospumpun laskurin nollaus. Valikko KELLO: Kellon aika muutettavissa Vuosi: Näytössä näkyy säätimeen asetettu vuosi. Kuukausi: Näytössä näkyy säätimeen asetettu kuukausi. Päivämäärä: Näytössä näkyy säätimeen asetettu päivä. Tunnit: Näytössä näkyy säätimeen asetetut tunnit. Minuutit: Näytössä näkyy säätimeen asetetut minuutit. LISÄVARUSTEENA: Valikko GSM: GSM-modeemi, jolla saadaan hälytykset tekstiviestinä matkapuhelimeen. Kohde: Esimerkiksi omatalo. Tekstiviestissä näkyy hälytyksen syy, aika ja kohde. Puhelin numer: Matkapuhelimen numero, johon tekstiviestit lähetetään. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 16/16
