1 ÖLJYKONDENSSIKATTILA KIMEO

2 KIMEO 6000 Mallit ja teholuokat 20 kw, 25 kw, 30kW KIMEO 6020 KIMEO 6025 KIMEO

3 Mitat ,3 / 151 kg 3

4 Tekniset tiedot 4

5 Tekniset tiedot Malli Tuotekoodi KIMEO KIMEO KIMEO Luokitus direktiivin EN mukaisesti Kondenssi Kondenssi Kondenssi Suorituskyky Nimellisteho (lämmitys / käyttövesi) kw Nimellisteho kondensio (paluuvesi 30 C) kw 18, ,5 Nimellisteho kondenssi (paluuvesi 60 C) kw 18 22,5 27,5 Vesitilavuus litraa Savukaasulämpötila C 61,3 64,1 69,7 Hyötysuhde 30% teholla paluuvedellä 30 C 98 97,1 95,7 5

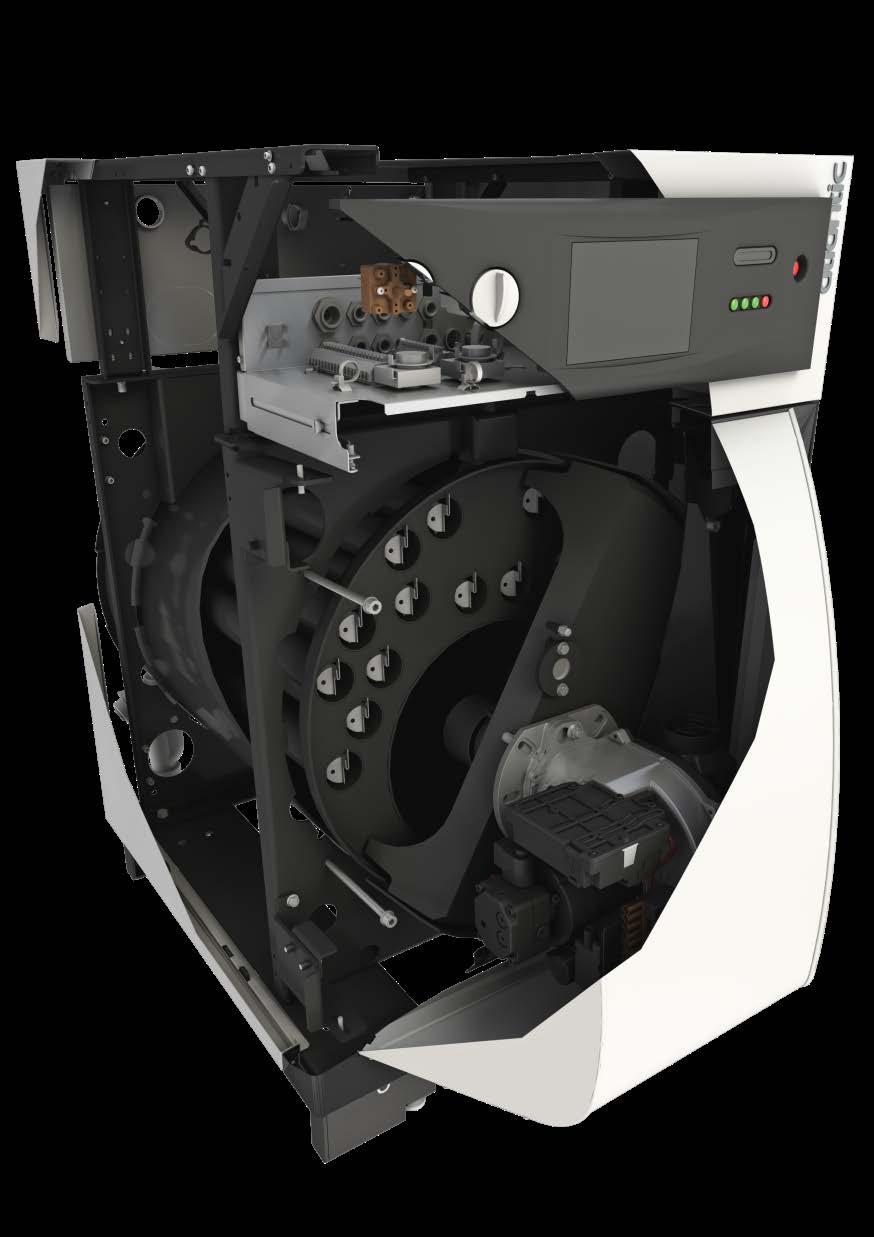

6 Osat Ohjainpaneeli Saranoitu luukku terästä Kattilan lämmityselementti ruostumaton teräs Öljypoltin Stella 4200 Turbulenssipellit ruostumaton teräs tihenevä geometria Säädettävät jalat 6 6

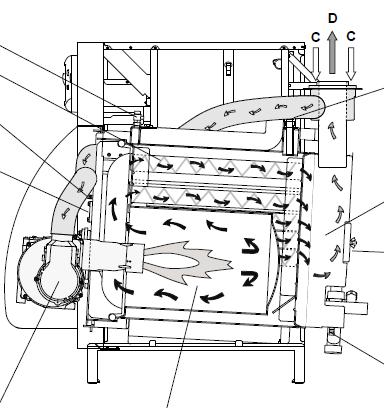

7 TOIMINTAPERIAATE Käsiventtiili Turbulenssipellit INOX Painemittausyhde Liekin tarkkailuikkuna Anturitaskut Lauhdekammio Tarkistusluukku Tyhjennys Öljypoltin Stella Palokammio INOX 7

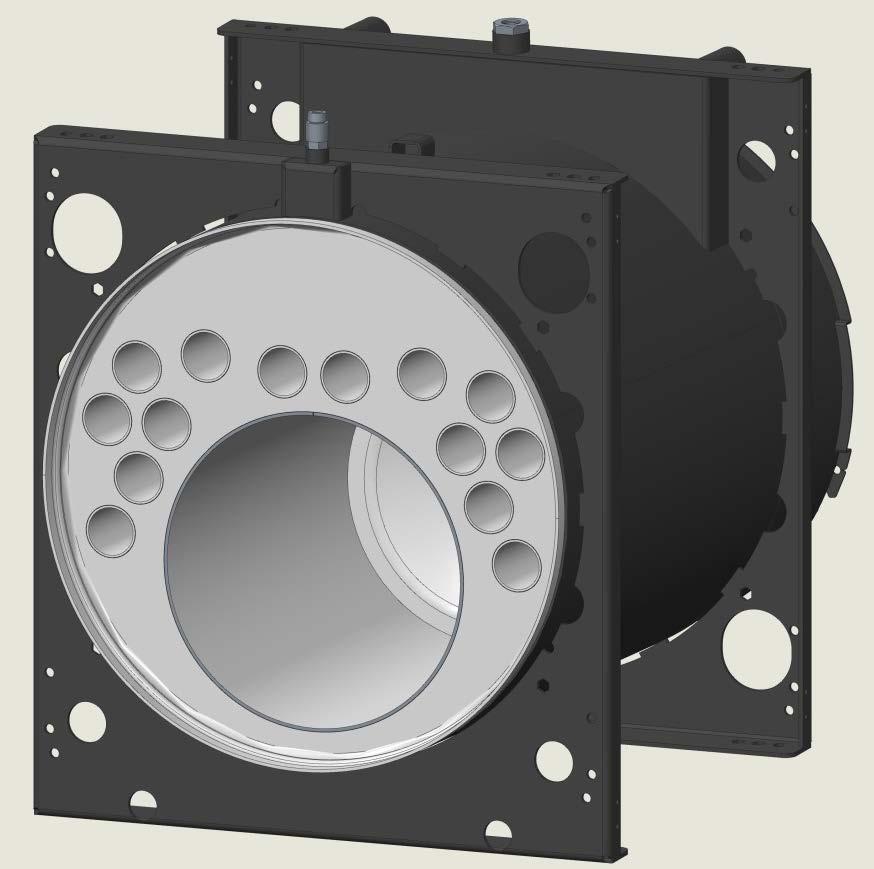

8 LÄMMÖNVAIHDIN Palokaasuputket INOX 316 TI Kattilan teräsulkovaippa Palokammio INOX 8

9 LÄMMÖNVAIHDIN 2 kpl lähtöä Ilmaus Huoltoluukku Paluu Tyhjennys 9

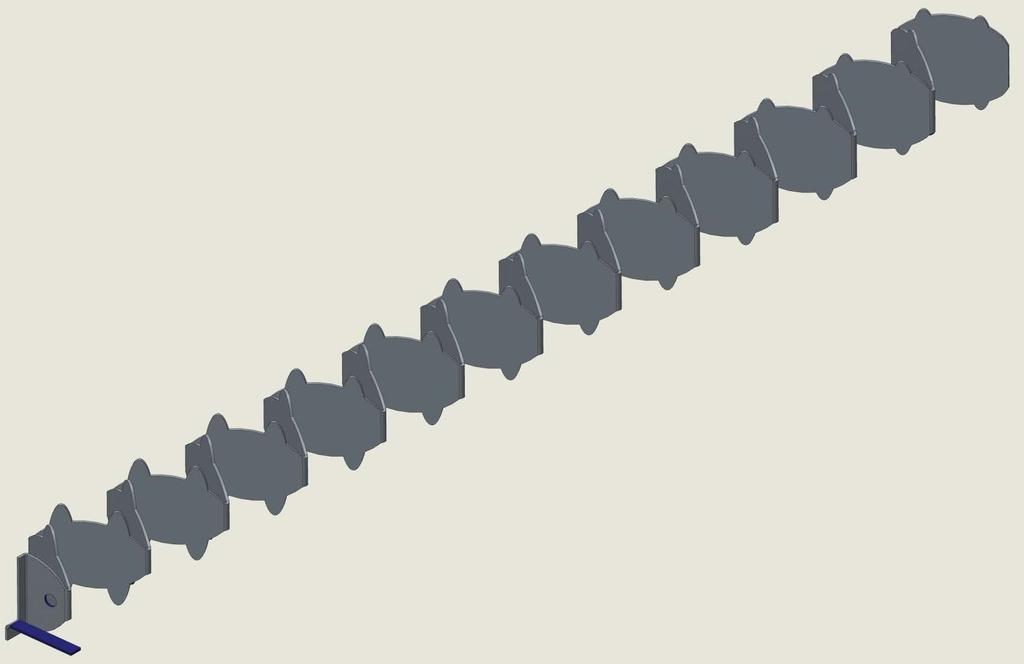

10 TURBULAATTORI Muuttuvageometrinen turbulaattori 10

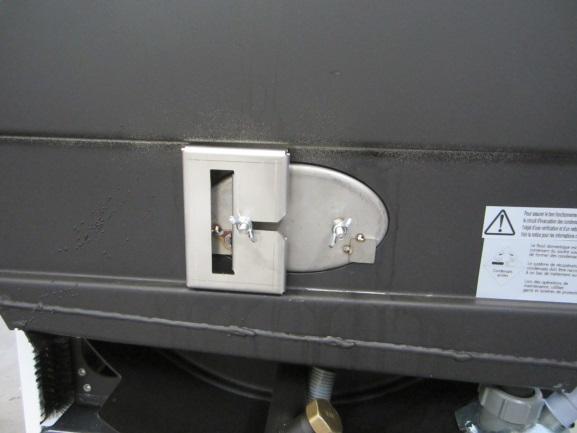

11 RAKENNEKUVAUS Huoltoluukku Avaa siipimutterit Työnnä laipat sivuille Irrota huoltoluukku käyttämällä sitä sisällä 11

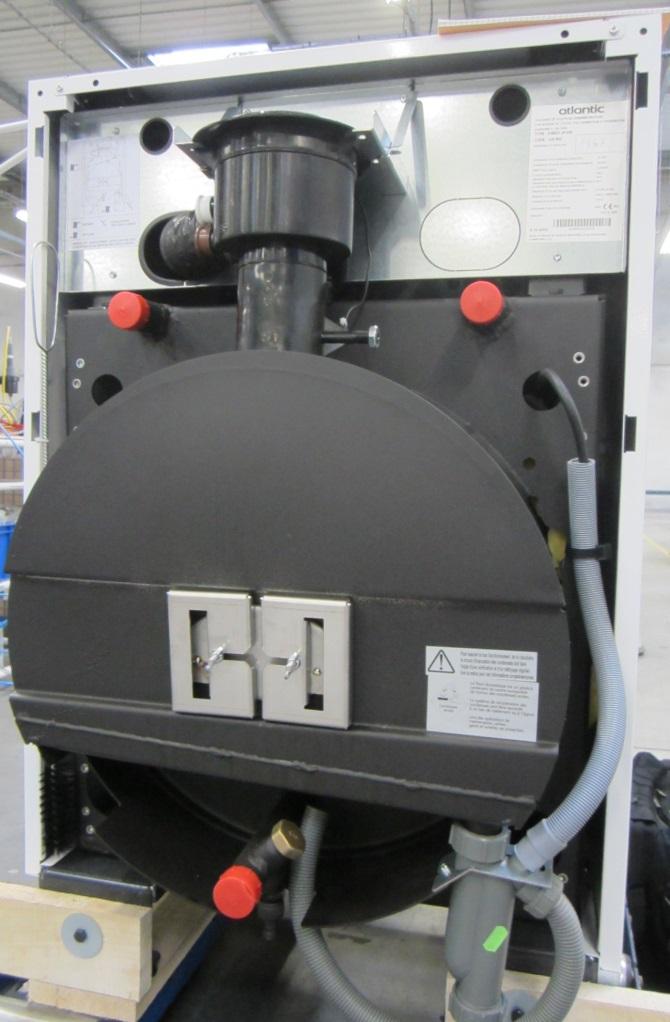

12 RAKENNEKUVAUS Ilmakanava polttimelle Savupiipun ja ilman oton liitäntä 80/125 Ilman mittausyhde Savukaasun mittausyhde Kondenssin vesilukko Puhdistusluukku 12

13 KÄYTTÖ: Käyttö- ja ohjauspaneeli Valintakytkin Seis Kesä - Talvi Paikkavaraus Siemens säätimelle Lämpömittari Poltinhäiriö kuittauspainike Lämpötilaasetus Toiminta merkkivalo Kiertovesipumppu merkkivalo Polttimen merkkivalo Vika / Häiriö merkkivalo 13

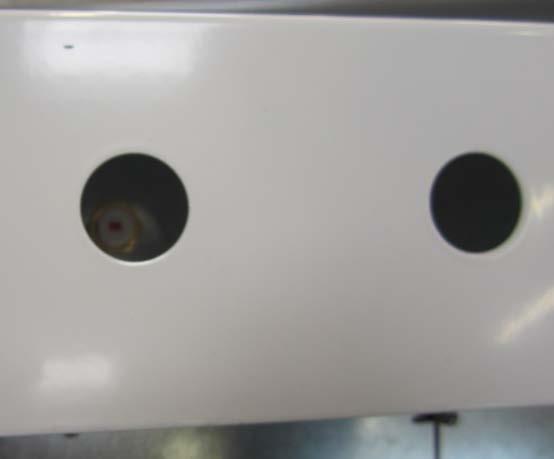

14 Käyttö Kuittauspainike kattilan ylilämpö Kuittauspainike savukaasun ylilämpö Kuittauspainikkeet paneelipellin alapuolella 14

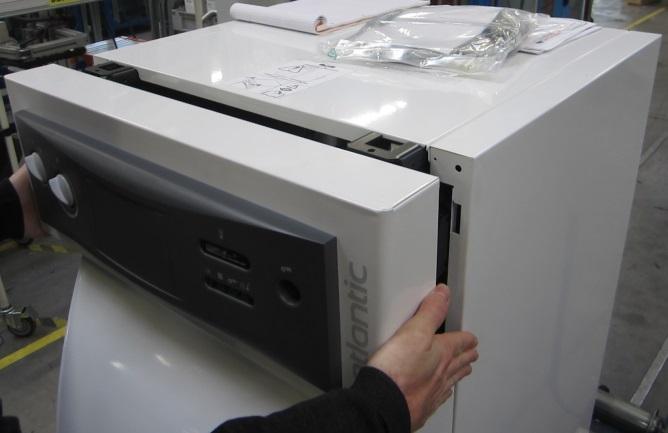

15 Asennus: Sähköliitännät Avaa kojelauta Nosta hieman ja vedä eteenpäin Avaa kaksi suojakannen ruuvia Sähkökytkentäkotelo avattuna 15

16 Asennus: Sähköliitännät Polttimen liitäntäjohtimet Paikkavaraus Siemens säätimelle Kattilan ylilämpösuoja Savukaasun ylilämpösuoja Kuittaus etupelin alapuolen aukoista Veden painevahdin varaus Syöttöjännite 230V Termostaatti piiri CC1 Lämpöjohtopumppu piiri CC1 Termostaatti piiri CC2 Lämpöjohtopumppu piiri CC2 Latauspumppu tai vaihtoventtiili käyttövedelle 16

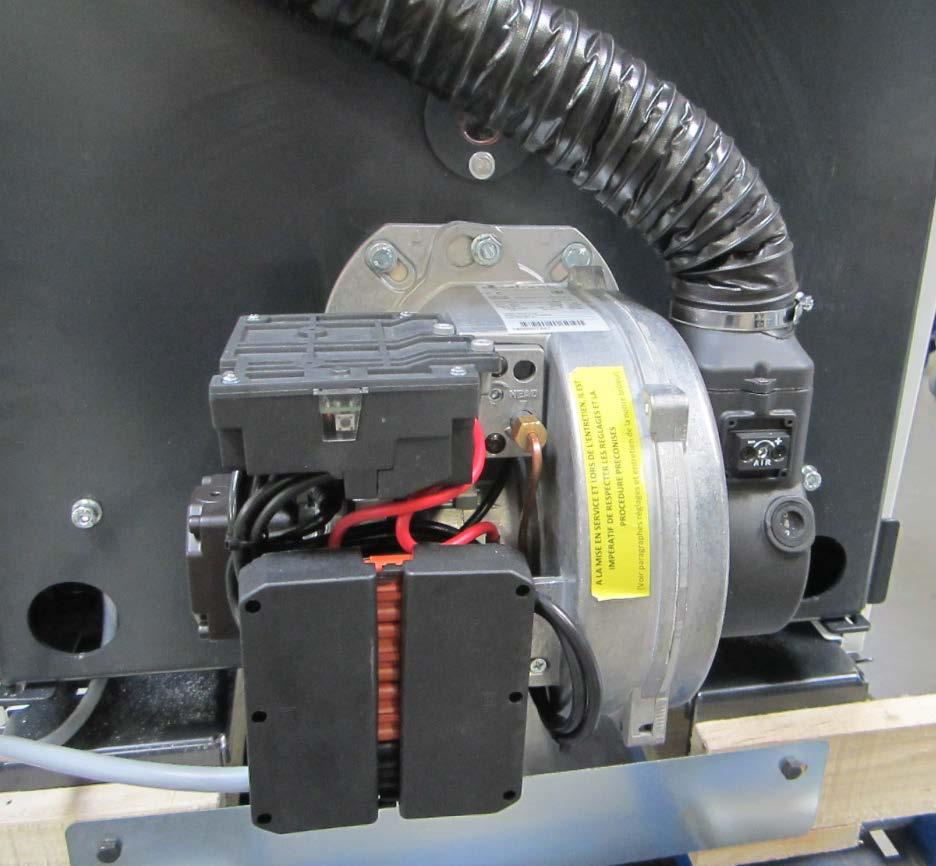

17 Öljypoltin Stella 4400 Vakioasetustyökalu mukana (mittatulkki kiinnitetty releistön päälle) 17

18 Öljypoltin Ohjausrelekotelo Liekkivahti Magneettiventtiili Kiinteä laippa Tiiviste Vaimenninputki Moottori Öljypumppu Kondensaattori Ensiöilman suodatinkotelo Liekin keskitin 18

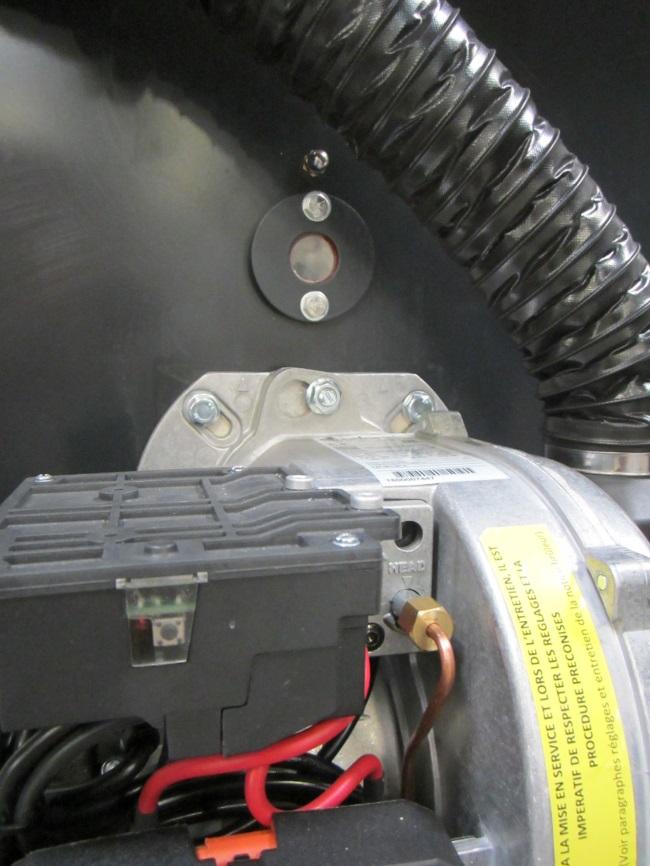

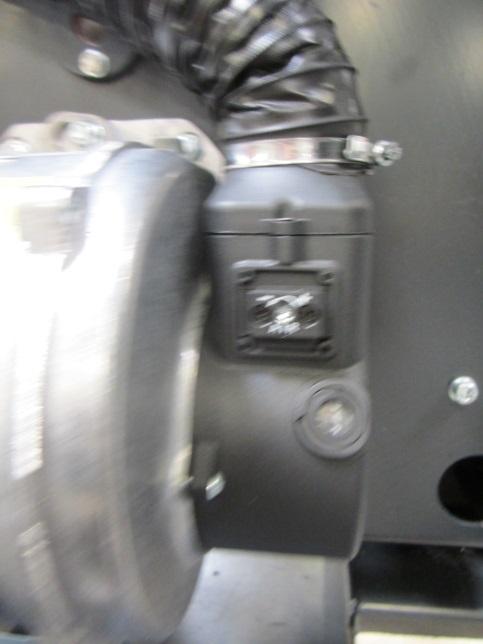

19 Öljypoltin Polttimen sähköliitin 12 napaa Ensiöilma säätö Releistön häiriökuittauspainike Kuittaus myös käyttöpaneelista 19

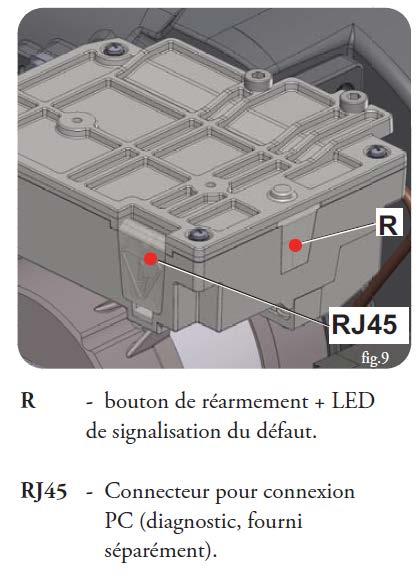

20 Öljypoltin Häiriökuittauspainike ja LED Liitäntä diagnostiikkatyökalulle ja PC:lle 20

21 Lisävarusteet lämmityspiirille Lisävarusteet Suodatin Paisuntasarja Lämpöjohto pumppusarja Kolmitieventtiilisarja 21

22 Lisävarusteet käyttövedelle ja aurinkokeräimille Lisävarusteet käyttövedelle ja aurinkolämmölle Käyttövesisarja Käyttövesivaraaja 200, 300, 500, 650, 750 tai 900 litraa Käyttövesivaraaja aurinkokeräimillä 200, 300 tai 500 litraa 22

23 Lisävarusteet ohjaukseen Lisävarusteet älykkääseen ohjaukseen ja energiansäästöön Ohjelmoitava termostaatti Ohjelmoitava termostaatti langaton Netatmo Älytermostaatti Ilmainen sovellus etäohjaukseen 23

24 Lisävarusteet ohjaukseen Lisävarusteet ohjaukseen 2 piiriohjaus patterit ja lattialämmitys 24

25 Lisävarusteet ohjaukseen Lisävarusteet ohjaukseen Sisätermostaatti T55 Kauko-ohjain T75 Sisätermostaatti T58 langaton Kauko-ohjain T78 langaton 25

26 Asennus : Kytkentä suoraan lämmityspiiriin Paluu Meno Sulkuventtiili Sulkuventtiili Kiertovesipumppu Hydraulisarja Lähtöputki Paluuputki 26

27 Asennus : Paisuntasarjan liitäntä hydraulisarjaan Painemittari Hydraulisarja yhdessä paisuntasarjan kanssa Varoventtiili Paisuntasarjan kiinnitys T-putki Paisuntasäiliö 18 litraa Paisuntasarja

28 Asennus : Hydraulisarjan liitäntä 3-tie venttiilisarjaan ja paisuntasarjaan (sopii oikealle ja vasemmalle puolelle) Kolmitieventtiilin taipuisa kytkentäputki 3 - tiemoottoriventtiili Paluu Meno Kiertovesipumppu Kolmitiemoottoriventtiilisarja Paisuntasäiliö 28

29 Asennus : 1 piiri, hydraulisarja sekä paisuntasarja Hydraulisarja Paisuntasarja

30 Asennus : 1 piiri, hydraulisarja, paisuntasarja sekä 3-tieventtiilisarja Hydraulisarja Paisuntasarja Voidaan kytkeä joko oikealle tai vasemmalle Kolmitiemoottori venttiilisarja

31 Asennus : 2 lämmityspiiriä käyttäen valmiita lisäsarjoja 2 x

32 Asennus : 1 piiri shuntilla + 1 piiri suoraan

33 Asennus : 2 lämmityspiiriä shunttiventtiileillä x 2 x

34 Installation : Käyttövesisarja Käyttövesisarjalla ohjataan ulkopuolista käyttövesivaraajaa 34

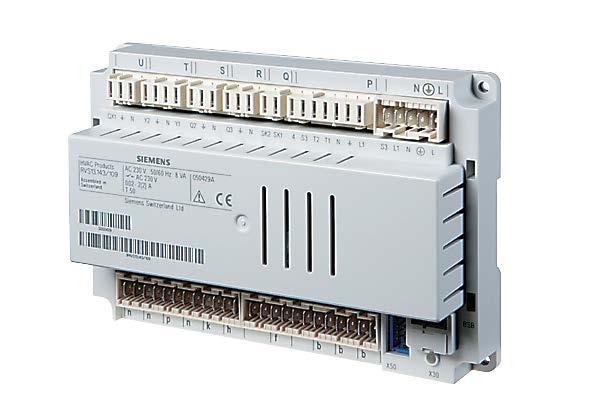

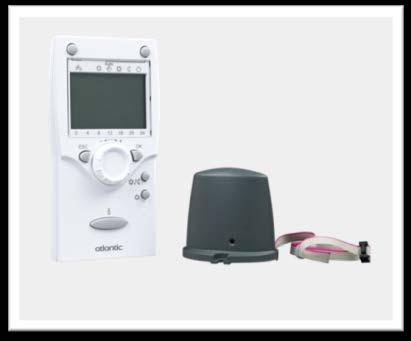

35 Asennus: Navistem 200S Siemens-automatiikka Ohjainlisäsarja Liitetään sisäänrakennettuihin liittimiin Paina Siemens käyttöpaneeli kattilan etupaneeliin ja kytke se liittimeen X30 35

36 Asennus : Liitännät säätimeen Lämpötila-anturit Kiertovesipumput lämmityspiireille ja käyttövesivaraajalle sekä syöttöjännite 36

37 Säätimen painikkeet Käyttöveden tuotanto päälle/pois Ohjaustavan valinta automaatti / mukavuus / eco / pois Tiedot ja ilmoitukset Hylkäys/paluu valikoissa Hyväksyntä Navigointi ja säädöt valikoissa Käsikäyttö Huoltopainike 37

38 Säätimen näyttö Symboolit Käyttöveden tuotanto Toimintatapa automaatti / mukavuus/ eco / poissa Käsikäyttö Näyttö lämpötilat virhekoodit, tiedot ym. Huolto Aikaohjelmat Polttimen toiminta 38
