Ylivirtasuojaus ja johdon mitoitus

Koko: px
Aloita esitys sivulta:

Download "Ylivirtasuojaus ja johdon mitoitus"

Transkriptio

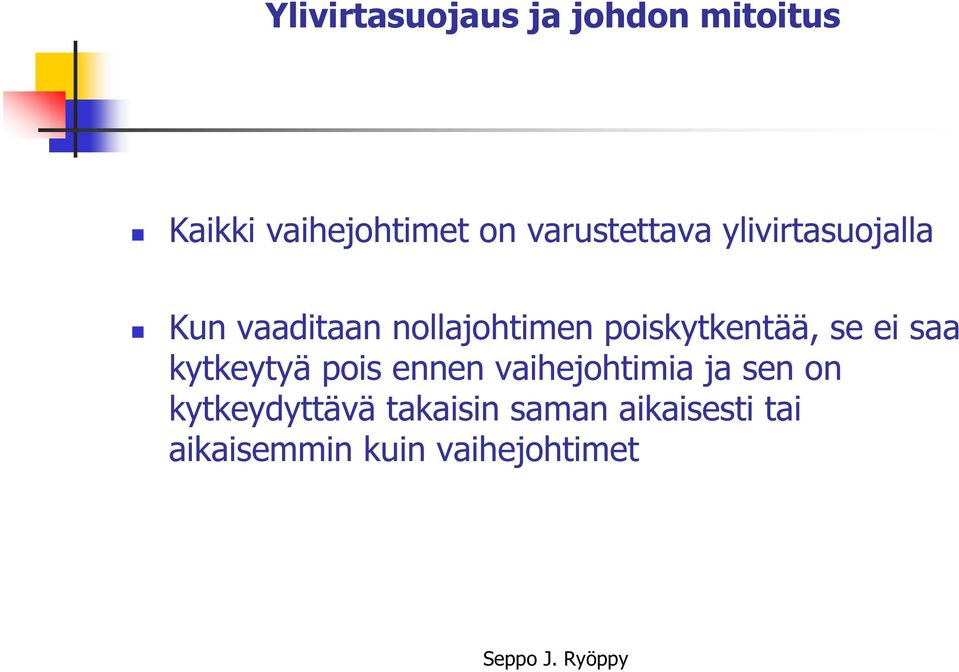

1 Ylivirtasuojaus ja johdon mitoitus Kaikki vaihejohtimet on varustettava ylivirtasuojalla Kun vaaditaan nollajohtimen poiskytkentää, se ei saa kytkeytyä pois ennen vaihejohtimia ja sen on kytkeydyttävä takaisin saman aikaisesti tai aikaisemmin kuin vaihejohtimet

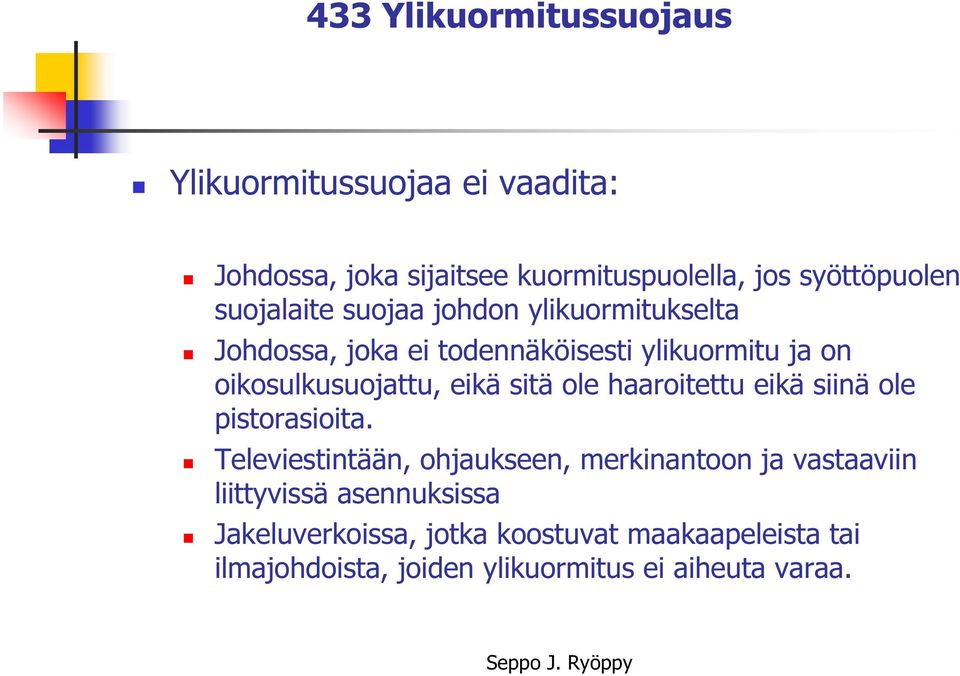

2 433 Ylikuormitussuojaus Ylikuormitussuojaa ei vaadita: Johdossa, joka sijaitsee kuormituspuolella, jos syöttöpuolen suojalaite suojaa johdon ylikuormitukselta Johdossa, joka ei todennäköisesti ylikuormitu ja on oikosulkusuojattu, eikä sitä ole haaroitettu eikä siinä ole pistorasioita. Televiestintään, ohjaukseen, merkinantoon ja vastaaviin liittyvissä asennuksissa Jakeluverkoissa, jotka koostuvat maakaapeleista tai ilmajohdoista, joiden ylikuormitus ei aiheuta varaa.

3 Vikavirtasuojaus Rakennestandardin mukaan vikavirtasuoja voi toimia virralla, joka on puolet sen mitoitusvirrasta. Eli 30 ma vikavirtasuoja voi toimia, kun vikavirta on 15 ma. Kokonaisvuotovirta tulisi olla 1/3 osa mitoitustoimintavirrasta A- tyyppi, toimii vaihtovirralla ja pulssimaisella tasavirralla B- tyyppi, toimii vaihtovirralla ja myös tasoitetulla tasavirralla

4 Sähköasennusten häiriösuojaus 444 Suojaus sähkömagneettisilta häiriöiltä Sähkösuunnitelmissa määritellään ne menettelyt, joita asennuksissa noudatetaan EMC- suojauksen toteuttamiseksi( TN-S- järjestelmä, potentiaalintasaus, maadoitukset, reitit, etäisyys häiriölähteistä, komponenttivalinnat, erityistoimenpiteet, ) Käytetyt ratkaisut tulee ilmetä tarkastuspöytäkirjasta.

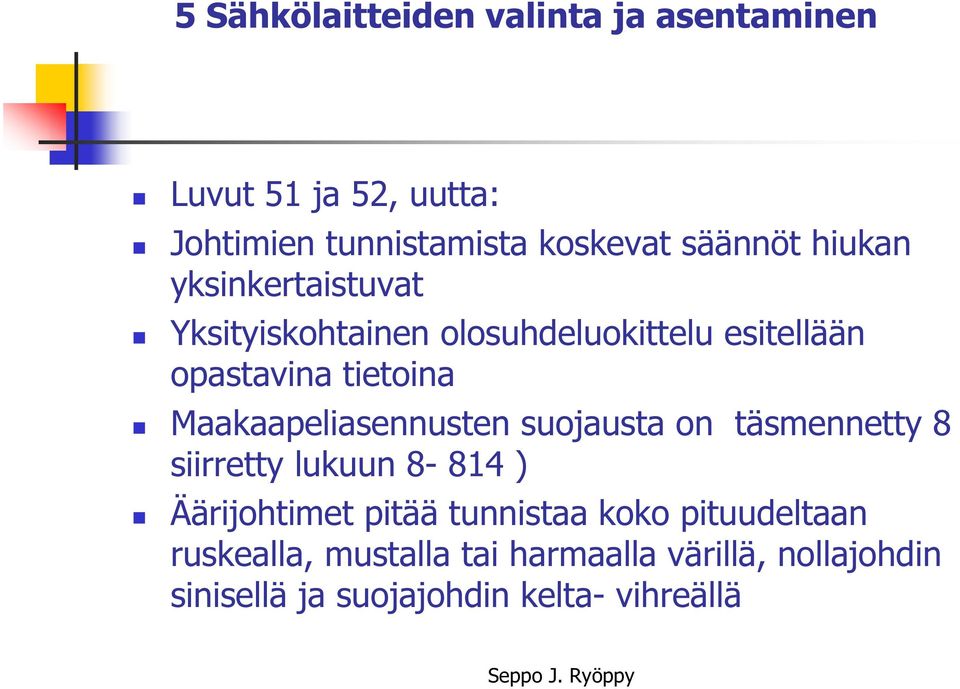

5 5 Sähkölaitteiden valinta ja asentaminen Luvut 51 ja 52, uutta: Johtimien tunnistamista koskevat säännöt hiukan yksinkertaistuvat Yksityiskohtainen olosuhdeluokittelu esitellään opastavina tietoina Maakaapeliasennusten suojausta on täsmennetty 8 siirretty lukuun ) Äärijohtimet pitää tunnistaa koko pituudeltaan ruskealla, mustalla tai harmaalla värillä, nollajohdin sinisellä ja suojajohdin kelta- vihreällä

6 5 Sähkölaitteiden valinta ja asentaminen Noudatetaan standardin vaatimuksia Laitteen on sovittava käytettyyn nimellisjännitteeseen Kestettävä normaalissa käytössä esiintyvät virrat Asennettava niin, että niitä voi käyttää, tarkastaa ja huoltaa ilman merkittävää haittaa Merkittävä niin, että laitteet ja johtojärjestelmät ja niiden käyttötarkoitus voidaan tunnistaa Eri jännitteellä toimivat sähkölaiteet on erotettava toisistaan siten, että vältytään laitteiden välisiltä haittavaikutuksilta.

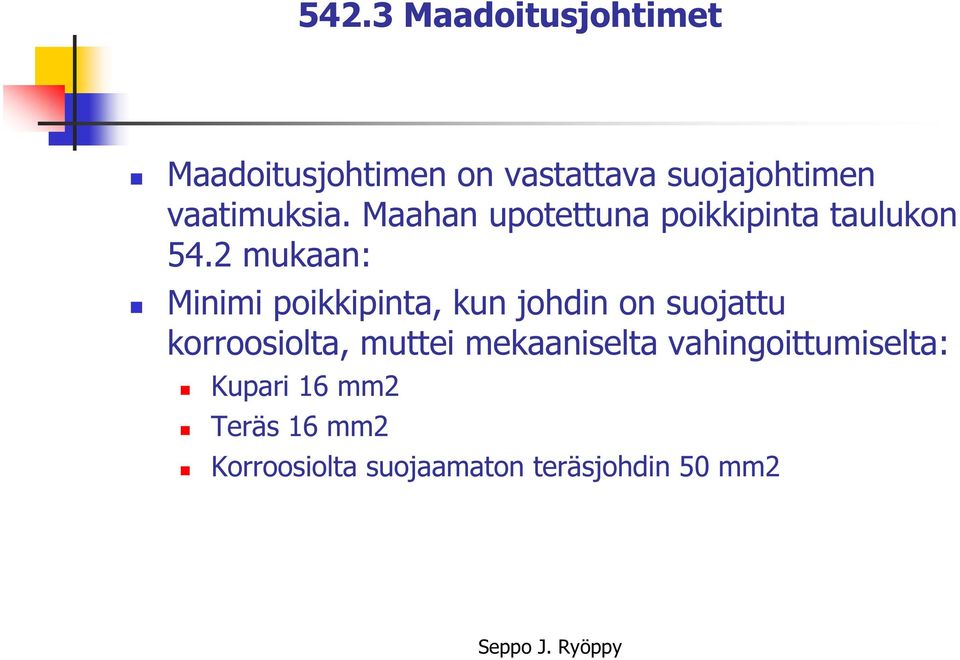

7 542.3 Maadoitusjohtimet Maadoitusjohtimen on vastattava suojajohtimen vaatimuksia. Maahan upotettuna poikkipinta taulukon 54.2 mukaan: Minimi poikkipinta, kun johdin on suojattu korroosiolta, muttei mekaaniselta vahingoittumiselta: Kupari 16 mm2 Teräs 16 mm2 Korroosiolta suojaamaton teräsjohdin 50 mm2

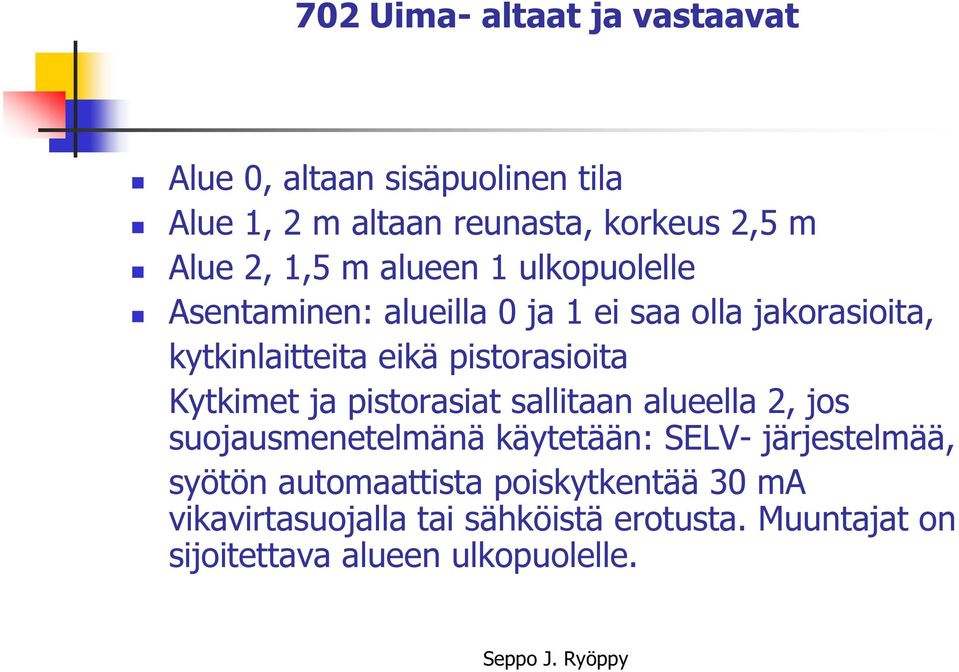

8 702 Uima- altaat ja vastaavat Alue 0, altaan sisäpuolinen tila Alue 1, 2 m altaan reunasta, korkeus 2,5 m Alue 2, 1,5 m alueen 1 ulkopuolelle Asentaminen: alueilla 0 ja 1 ei saa olla jakorasioita, kytkinlaitteita eikä pistorasioita Kytkimet ja pistorasiat sallitaan alueella 2, jos suojausmenetelmänä käytetään: SELV- järjestelmää, syötön automaattista poiskytkentää 30 ma vikavirtasuojalla tai sähköistä erotusta. Muuntajat on sijoitettava alueen ulkopuolelle.

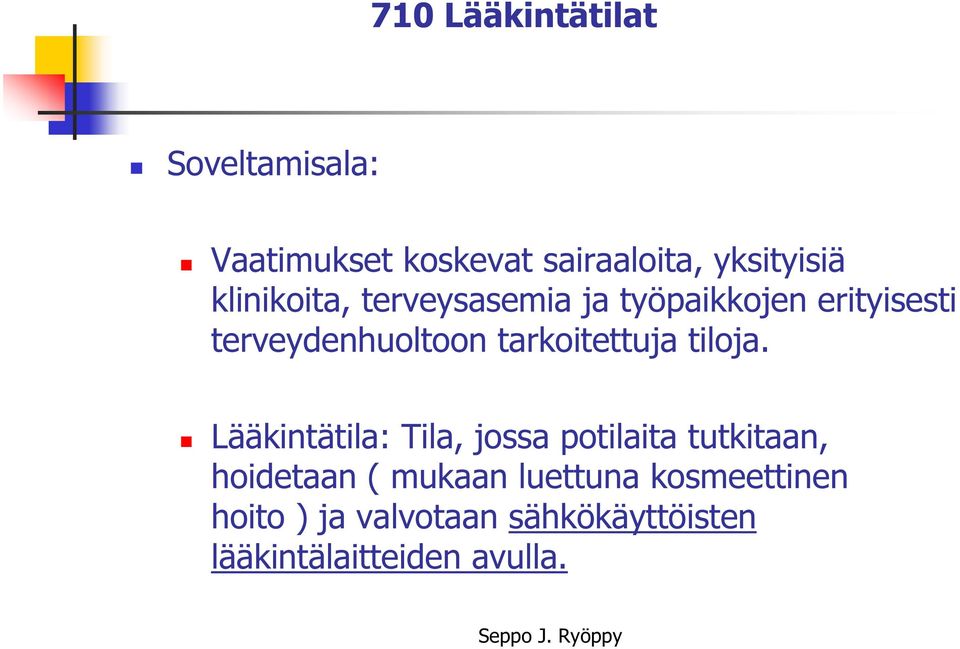

9 710 Lääkintätilat Soveltamisala: Vaatimukset koskevat sairaaloita, yksityisiä klinikoita, terveysasemia ja työpaikkojen erityisesti terveydenhuoltoon tarkoitettuja tiloja. Lääkintätila: Tila, jossa potilaita tutkitaan, hoidetaan ( mukaan luettuna kosmeettinen hoito ) ja valvotaan sähkökäyttöisten lääkintälaitteiden avulla.

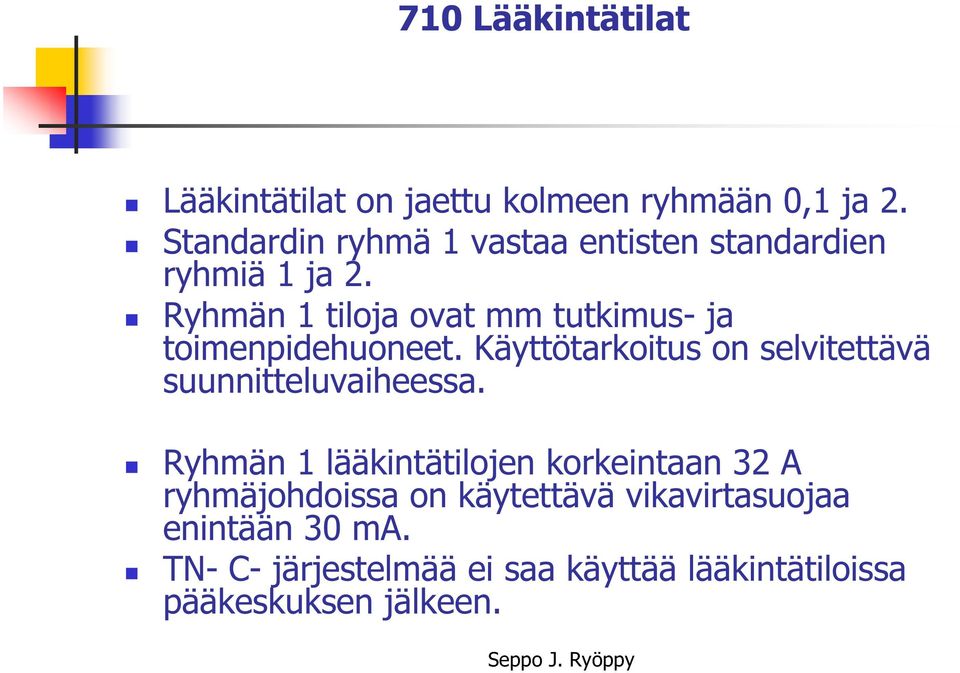

10 710 Lääkintätilat Lääkintätilat on jaettu kolmeen ryhmään 0,1 ja 2. Standardin ryhmä 1 vastaa entisten standardien ryhmiä 1 ja 2. Ryhmän 1 tiloja ovat mm tutkimus- ja toimenpidehuoneet. Käyttötarkoitus on selvitettävä suunnitteluvaiheessa. Ryhmän 1 lääkintätilojen korkeintaan 32 A ryhmäjohdoissa on käytettävä vikavirtasuojaa enintään 30 ma. TN- C- järjestelmää ei saa käyttää lääkintätiloissa pääkeskuksen jälkeen.

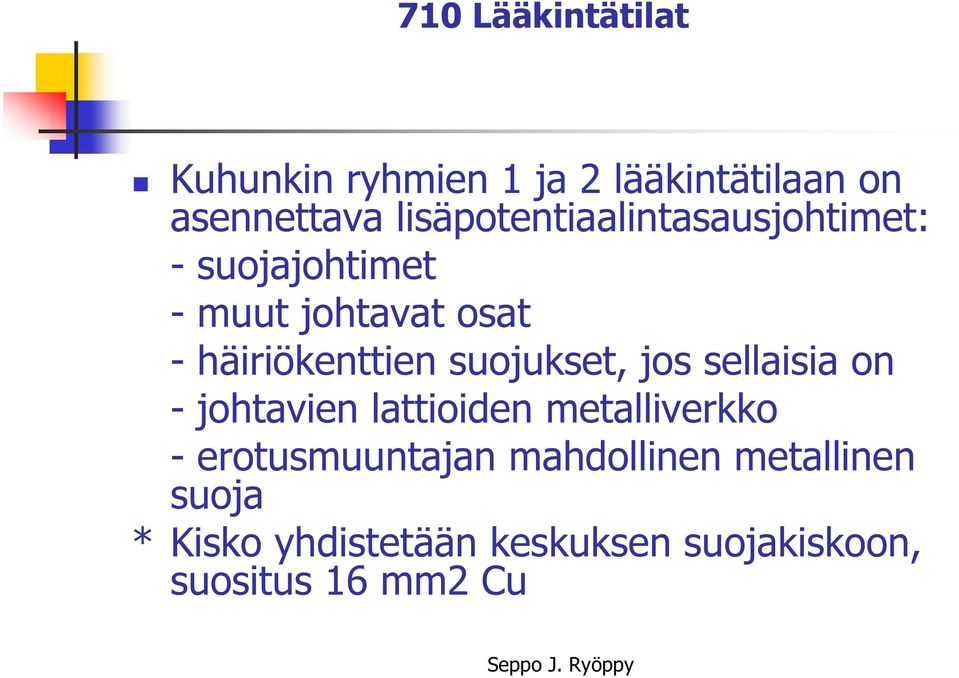

11 710 Lääkintätilat Kuhunkin ryhmien 1 ja 2 lääkintätilaan on asennettava lisäpotentiaalintasausjohtimet: - suojajohtimet - muut johtavat osat - häiriökenttien suojukset, jos sellaisia on - johtavien lattioiden metalliverkko - erotusmuuntajan mahdollinen metallinen suoja * Kisko yhdistetään keskuksen suojakiskoon, suositus 16 mm2 Cu

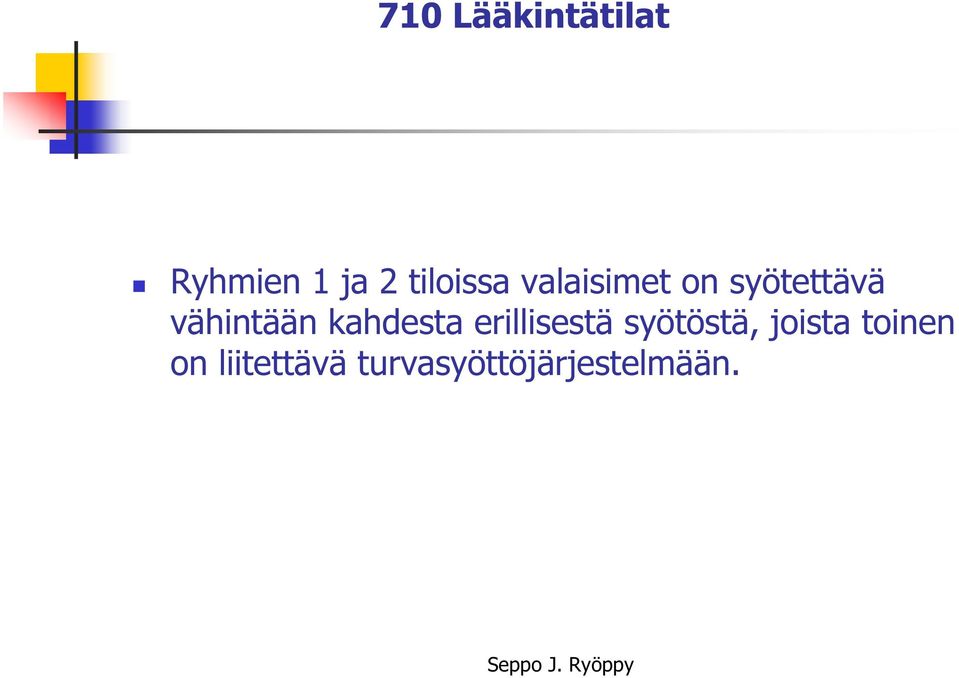

12 710 Lääkintätilat Ryhmien 1 ja 2 tiloissa valaisimet on syötettävä vähintään kahdesta erillisestä syötöstä, joista toinen on liitettävä turvasyöttöjärjestelmään.

13 801 Jakeluverkot Vikasuojauksessa noudatetaan yleensä 5,0 s automaattista poiskytkentäaikaa. Kuitenkin verkon haltija harkinnan mukaan voidaan käyttää taulukon 801 A mukaisia pienimmän oikosulkuvirran arvoja: gg sulake enintään 63 A 2,5 x In gg sulake yli 63 A 3,0 x In tällöin poiskytkentäaika on yli 5,0 s, joten johtimien termisestä kestävyydestä ei ole varmuutta
