1 Sähköurakoitsijapäivä Toimitusvarma verkko Tuomo Hakkarainen

2 Taustaa Kehittämissuunnitelma

Kehittämissuunnitelma KSOY-V Keskijänniteverkkoa 4 800 km ja pienjänniteverkkoa 8 000 km.

3 Kehittämissuunnitelma KSOY-V Keskijänniteverkkoa km ja pienjänniteverkkoa km. Keskijänniteverkon maakaapelointiaste on n. 18 % ja ilmajohtoverkosta n. puolet kulkee pelloilla ja puolet metsässä sekä teiden varsissa.

Kehittämissuunnitelma KSOY-V Koska peltojohdot ovat valmiiksi säävarmoja, pystytään kohtuullisilla investoinneilla parantamaan toimitusvarmuutta merkittävästi, kun peltojen välissä olevat

4 Kehittämissuunnitelma KSOY-V Koska peltojohdot ovat valmiiksi säävarmoja, pystytään kohtuullisilla investoinneilla parantamaan toimitusvarmuutta merkittävästi, kun peltojen välissä olevat metsäsaarekkeet maakaapeloidaan, kierretään tai erotetaan verkostoautomaation avulla. Tästä johtuen asemakaava-alueen ulkopuolista ilmajohtoverkkoa ei tarvitse merkittävästi muuttaa maakaapeliverkoksi, vaan toimitusvarmuuskriteerien täyttämiseksi voidaan hyödyntää muita vaihtoehtoisia tekniikoita.

Kehittämissuunnitelma KSOY-V Kehittämissuunnitelma asemakaava-alueella Asemakaava-alueilla käytetään pääsääntöisenä tekniikkana maakaapelia.

5 Kehittämissuunnitelma KSOY-V Kehittämissuunnitelma asemakaava-alueella Asemakaava-alueilla käytetään pääsääntöisenä tekniikkana maakaapelia. Asemakaava-alueita syöttävä lähtö rakennetaan maakaapelein sähköasemalta asti, ellei johtolähtö sijaitse säävarmalla alueella. Asemakaava-alueen sisäpuolella keskijänniteverkko rakennetaan pääsääntöisesti maakaapeleilla.

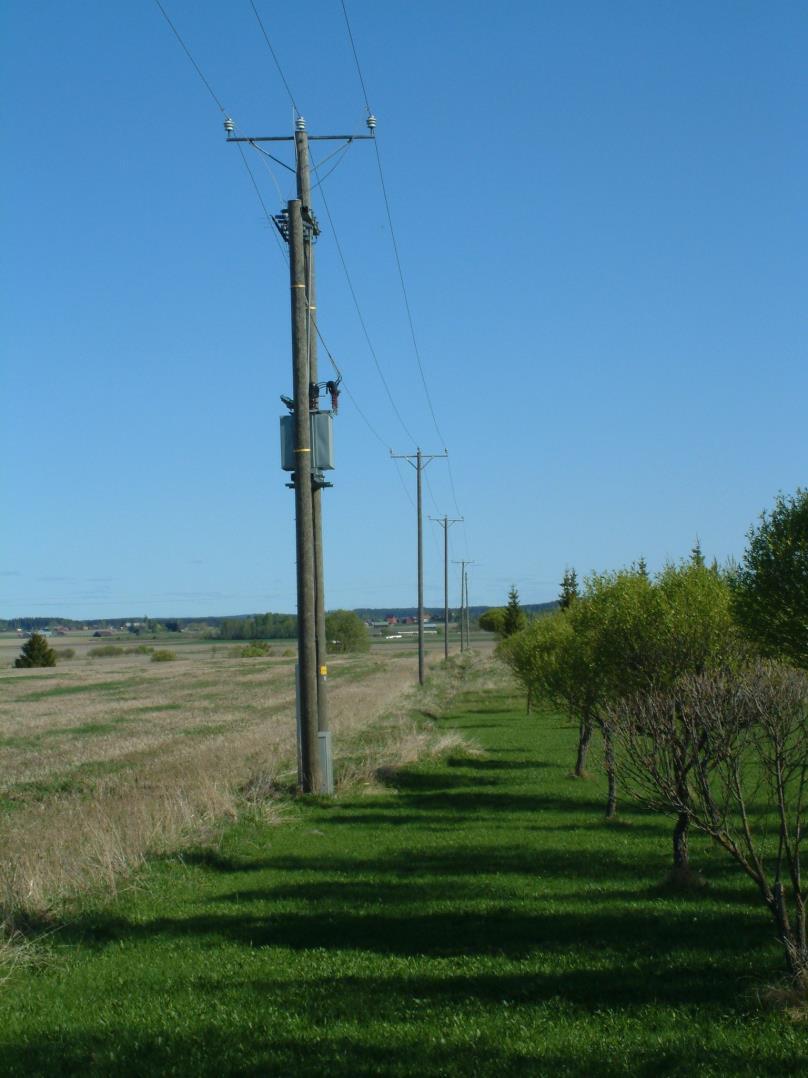

6 Kehittämissuunnitelma KSOY-V Asemakaava-alueen ulkopuolella keskijänniteverkko rakennetaan pääsääntöisesti ilmajohdoin. Pelloille tulevat ilmajohdot rakennetaan avojohdoilla suorin linjauksin, kuitenkin minimoimalla mahdollisuuksien mukaan viljelyshaitta. Metsässä kulkevat ilmajohdot siirretään teiden varsiin. Maakaapelia rakennetaan poikkeustapauksissa, kuten tilanteissa, jossa metsäsaareke saadaan ohitettua. Pienitehoisten haarajohtojen rakentamisessa käytetään 1 kv:n tekniikkaa. Kehittämissuunnitelma asemakaava-alueen ulkopuolella

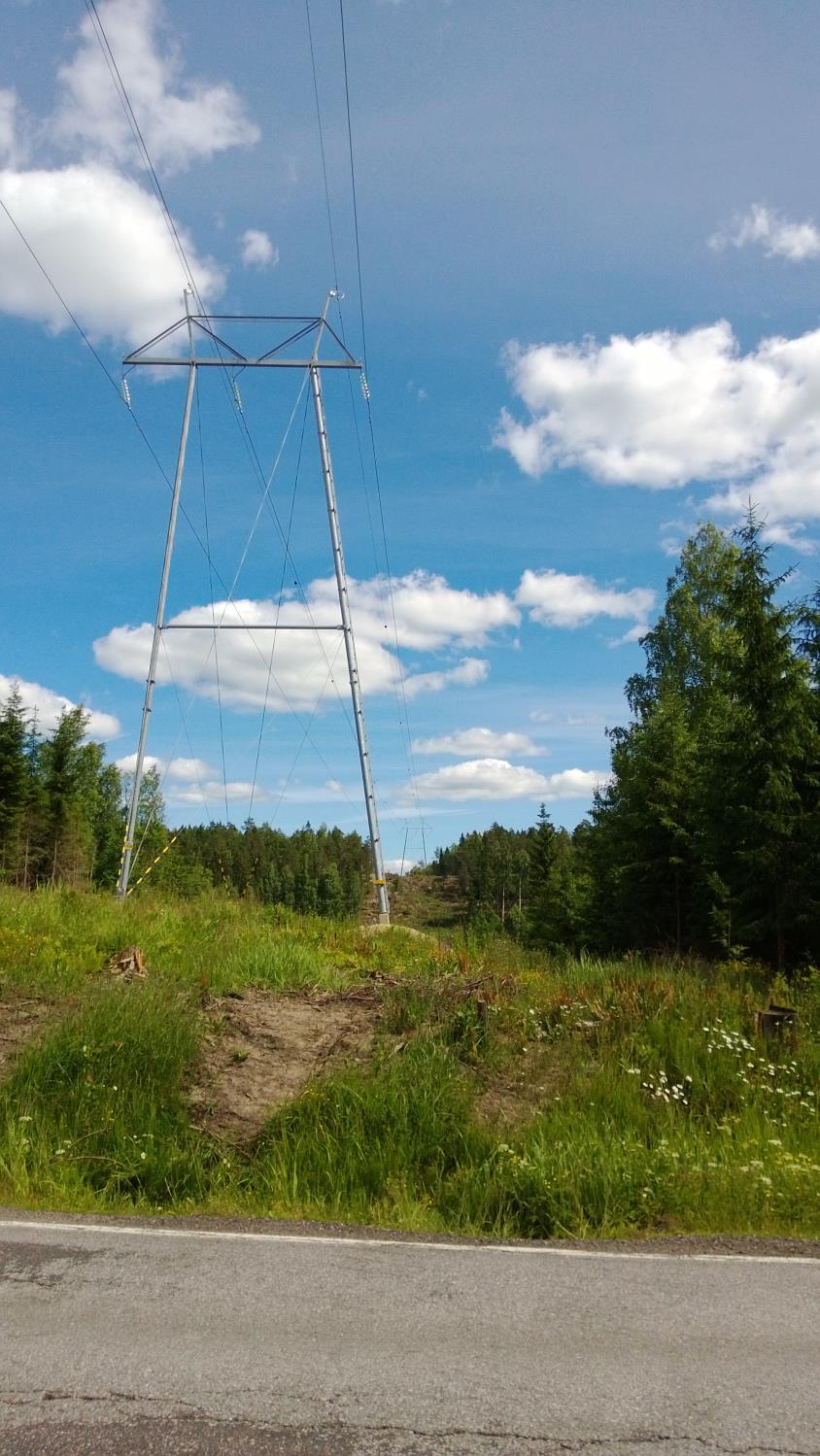

7 Uusia 110 kv voimajohtoja on rakennettu 38 km kymmenen vuoden aikana.

8 Uusia sähköasemia on rakennettu 7 kpl kymmenen vuoden aikana taajamien läheisyyteen.

9 Kehittämissuunnitelma on aikataulutettu aina vuoteen 2028 saakka Aikataulutus on tehty sähköaseman syöttölähtöjen mukaan.

10 Investointivuosi 2015 Palvelualue Sähköasema Johtolähtö Keskijännitejohdot Muuntamot Pienjännitejohdot Kaapeli [km] Tienvieri [km] [kpl] [km] ORIMATTILA TÖNNÖ Vaihe 3 4,3 5 0,0 ORIMATTILA TÖNNÖ Vaihe 5 3,3 8 0,0 ORIMATTILA SAMPOLA Vaihe 7 3,8 6 0,0 ORIMATTILA TÖNNÖ Vaihe 8 4,2 6 0,0 ORIMATTILA TÖNNÖ Vaihe 9 4,2 6 0,0 ORIMATTILA SAMPOLA Vaihe 10 3,2 6 0,0 ORIMATTILA SAMPOLA Vaihe 11 3,0 6 0,0 ORIMATTILA SAMPOLA Vaihe 12 2,1 5 0,0 ORIMATTILA TÖNNÖ Vaihe 13 2,2 3 0,0 HAMINA SALMENKYLÄ Husula* 0,4 0 0,3 ELIMÄKI PURHONOJA Värälä 0,0 0 0,0 ORIMATTILA MONNINKYLÄ Pokenmäki* 0,8 1 0,7 LOVIISA PANIMONMÄKI Rauhala* 1,0 1 0,9 ELIMÄKI PURHONOJA Keskusta (Purhonoja)* 1,0 1 0,9 ELIMÄKI PURHONOJA Hiivuri 0,7 1 0,6 HAMINA VIROJOKI Virojoki* 1,8 1 1,5 LOVIISA PANIMONMÄKI Antinkylä* 2,1 2 1,7 ORIMATTILA ASKOLA Sääksjärvi* 1,0 1 0,9 ELIMÄKI PURHONOJA Karisuo 1,2 1 1,1 ELIMÄKI ELIMÄKI Teuroinen 1,0 1 0,9 ELIMÄKI PURHONOJA Soppi 1,1 1 1,0 ELIMÄKI PURHONOJA Hurjanhaka* 2,6 2 2,2 HAMINA SALMENKYLÄ Uusi-Summa* 2,4 2 1,9 ELIMÄKI INKEROINEN Lauttaranta* 1,2 1 1,1 HAMINA VIROJOKI Vaalimaa* 1,0 1 0,8 LUUMÄKI TAAVETTI Teollisuus (Taavetti)* 1,4 1 0,8 ORIMATTILA MYRSKYLÄ Teollisuus (Myrskylä)* 0,6 0 0,5 Yhteensä 51,7 0,0 69,6 17,7

11 Investointivuosi 2016 Palvelualue Sähköasema Johtolähtö Keskijännitejohdot Muuntamot Pienjännitejohdot Kaapeli [km] Tienvieri [km] [kpl] [km] HAMINA SALMENKYLÄ Ruissalo* 3,2 3 2,6 KOTKA PETÄJÄSUO Heinsuo/Aittakorpi* 4,3 0 1,5 ORIMATTILA KOSKI Käikälä* 2,2 2 1,9 LOVIISA PANIMONMÄKI Valko* 1,6 1 1,3 HAMINA SALMENKYLÄ Myllykylä* 3,2 3 2,6 LOVIISA HAGALUND Gislom* 1,2 1 0,9 HAMINA NEUVOTON Summa* 4,3 4 3,5 ORIMATTILA MONNINKYLÄ Vähäkylä 1,1 1 1,0 ELIMÄKI PURHONOJA Napanrinne* 1,7 1 1,5 LUUMÄKI TAAVETTI Kivimäki* 4,0 4 2,3 ORIMATTILA MYRSKYLÄ Artjärvi* 3,0 2 2,6 ORIMATTILA ASKOLA Monninkylä* 1,3 1 1,1 ORIMATTILA ASKOLA Särkijärvi 2,4 2 2,1 LOVIISA SILTAKYLÄ Kangasmäki* 4,2 4 3,4 LOVIISA LILJENDAL Sävträsk* 2,2 2 1,8 HAMINA NEUVOTON Kymi 3,9 4 3,2 HAMINA NEUVOTON Neuvoton* 6,2 5 5,0 ORIMATTILA TÖNNÖ Mallusjoki 5,8 5 5,0 LOVIISA LILJENDAL Liljendalintehdas* 0,9 1 0,8 ELIMÄKI INKEROINEN Pohjoisämmälä* 4,0 4 3,5 ELIMÄKI INKEROINEN Keskusta (Inkeroinen)* 0,6 1 0,6 ELIMÄKI INKEROINEN Anjala* 6,5 6 5,6 Yhteensä 67,7 0,0 55,0 53,9

12 Investointivuosi 2017 Palvelualue Sähköasema Johtolähtö Keskijännitejohdot Muuntamot Pienjännitejohdot Kaapeli [km] Tienvieri [km] [kpl] [km] ORIMATTILA SAMPOLA Virenoja* 5,8 5 5,0 ELIMÄKI ELIMÄKI Mettälä 3,0 2 2,6 LOVIISA HAGALUND Paavalinkylä 4,8 3,7 4 4,0 ELIMÄKI ELIMÄKI Ratula 6,9 3,4 6 6,0 LUUMÄKI SIPPOLA Sippola* 2,1 2 1,2 ORIMATTILA TENNILÄ Herrala* 4,4 4 3,9 LOVIISA LILJENDAL Koskenkylä* 5,3 5 4,3 ORIMATTILA TENNILÄ Tennilä 1,4 1 1,2 ORIMATTILA TÖNNÖ Tönnö (Myrskylä) 2,6 2,3 2 2,3 ELIMÄKI ELIMÄKI Kimonkylä* 5,3 5 4,6 LUUMÄKI SUUR-MIEHIKKÄLÄ Miehikkälä* 5,0 4 2,8 ORIMATTILA MYRSKYLÄ Kankkila/Pakila 5,5 2,9 5 4,8 ORIMATTILA ASKOLA Pukkila* 6,9 6 6,0 Yhteensä 59,0 12,3 50,8 48,6

13 Investointivuosi 2018 Palvelualue Sähköasema Johtolähtö Keskijännitejohdot Muuntamot Pienjännitejohdot Kaapeli [km] Tienvieri [km] [kpl] [km] ORIMATTILA MONNINKYLÄ Vahijärvi 8,0 4,1 7 7,0 ORIMATTILA KOSKI Keskusta (Koski)* 1,0 1 0,8 ORIMATTILA ASKOLA Torppi 7,0 3,7 6 6,1 KOTKA RISTINKALLIO Itäranta* 2,0 1 0,0 LOVIISA LILJENDAL Porlammi* 10,1 9 8,3 LOVIISA HAGALUND Tesjoki* 10,5 9 8,7 LOVIISA PANIMONMÄKI Teollisuus (Panimonmäki)* 0,9 1 0,8 ELIMÄKI ELIMÄKI Porrassuo 7,0 4,4 6 6,1 ORIMATTILA SAMPOLA Käkelä 1,8 1 1,5 LOVIISA HAGALUND Valko-itä* 3,2 3 2,6 LUUMÄKI URO Jurvala* 15,9 14 8,9 Yhteensä 67,3 12,3 57,0 50,8

14 Tyypillinen kehittämisuunnitelmakohde (Lapinjärvi) - Keskijännitejohto suurimmaksi osin pellolla - Kierretään metsäsaareke kaapelilla

15 Tyypillinen kehittämisuunnitelmakohde (Koskenkylä)

16 - Taajama-alueilla KJ-verkko kaapeloidaan melkein kokonaan Tyypillinen kehittämisuunnitelmakohde (Miehikkälä, taajama-alue)
