RX-D201S INSTRUCTIONS BRUKSANVISNING KÄYTTÖOHJE INSTRUKTIONSBOG

Transkriptio

1 Svenska AUDIO/VIDEO CONTO ECEIVE AUDIO/VIDEO-FÖFÖSTÄKAE AUDIO/VIDEO-VASTAANOTIN AUDIO/VIDEO FOFOSTÆKE X-D201S Suomi Dansk INSTUCTIONS BUKSANVISNING KÄYTTÖOHJE INSTUKTIONSBOG VT A [EN]

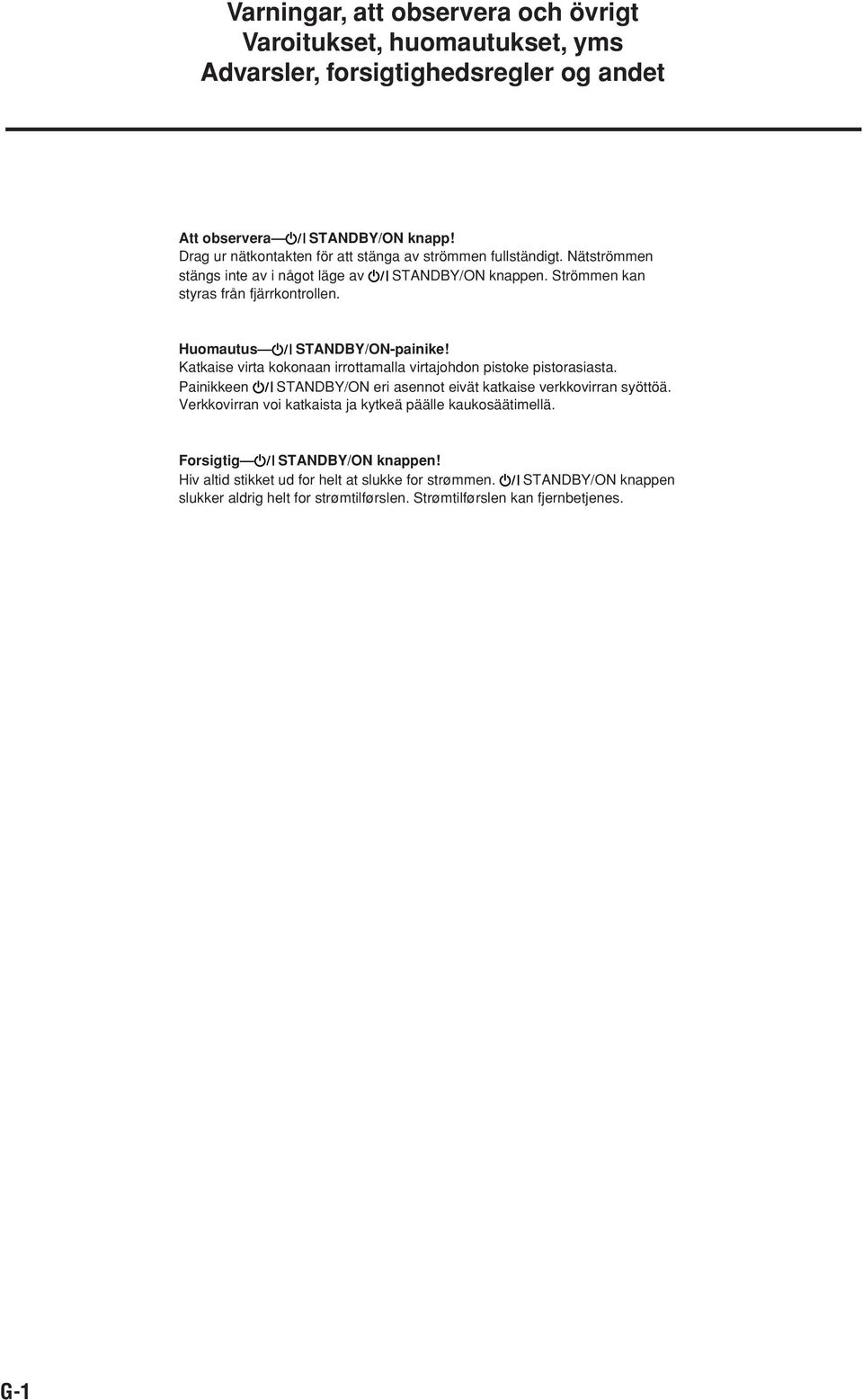

2 Varningar, att observera och övrigt Varoitukset, huomautukset, yms Advarsler, forsigtighedsregler og andet Att observera STANDBY/ON knapp! Drag ur nätkontakten för att stänga av strömmen fullständigt. Nätströmmen stängs inte av i något läge av STANDBY/ON knappen. Strömmen kan styras från fjärrkontrollen. Huomautus STANDBY/ON-painike! Katkaise virta kokonaan irrottamalla virtajohdon pistoke pistorasiasta. Painikkeen STANDBY/ON eri asennot eivät katkaise verkkovirran syöttöä. Verkkovirran voi katkaista ja kytkeä päälle kaukosäätimellä. Forsigtig STANDBY/ON knappen! Hiv altid stikket ud for helt at slukke for strømmen. STANDBY/ON knappen slukker aldrig helt for strømtilførslen. Strømtilførslen kan fjernbetjenes. G-1

3 ATT OBSEVEA För att minska riskerna för elektriska stötar, brand, etc.: 1. ossa inte på skruvar, lock eller hölje. 2. Utsätt inte enheten för regn eller fukt. FÖSIKTIGHET Blockera inte ventilationsöppningarna på apparaten. (Om ventilationsöppningarna blockeras av en tidning, en duk eller liknande kan värme i apparaten eventuellt inte komma ut.) Placera ingenting med öppen låga, exempelvis ett tänt ljus, på apparaten. Använda batterier måste handhas på ett miljömässigt korrekt sätt och de lagar och förordningar som gäller på platsen för begagnade batterier måste följas noga. Undvik att utsätta denna apparat för regn, fukt, droppand eller stänkande vätskor, och ställ ingenting med vatten i på den, exempelvis en vas. HUOMAUTUS Vältä sähköiskun ja tulipalon vaara: 1. Älä avaa ruuveja tai koteloa. 2. Älä jätä laitetta sateeseen tai kosteaan paikkaan. MUISTUTUS! Tuuletusrakoja tai -aukkoja ei saa tukkia. (Jos tuuletusraot tai -aukot tukitaan sanomalehdellä tai vaatteella yms., lämpö ei mahdollisesti pääse ulos.) aitteen päälle ei saa asettaa avotulen lähteitä, kuten palavia kynttilöitä. Paristoja hävitettäessä on huomioitava ympäristöongelmat. Näiden paristojen hävitystä koskevia paikallisia määräyksiä ja lakeja on noudatettava ehdottomasti. Tätä laitetta ei saa altistaa sateelle, kosteudelle, veden tippumiselle tai roiskumiselle eikä laitteen päälle saa asettaa nesteellä täytettyjä esineitä, kuten kukkamaljakoita. FOSIGTIG For at reducere faren for elektrisk stød, brand, etc.: 1. Fjern ikke skruer, dæksler eller kabinet. 2. Udsæt ikke dette apparat for regn eller fugt. FOSIGTIG Undgå at tilstoppe ventilationsåbningerne. (Hvis de tilstoppes af avispapir, en klud el.lign., vil varmen muligvis ikke kunne komme ud). Undlad at anbringe åben ild (f.eks. tændte stearinlys) oven på apparatet. Ved bortskaffelse af batterier bør de miljømæssige konsekvenser tages i betragtning, ligesom de relevante lokale bestemmelser nøje skal overholdes. Apparatet må ikke udsættes for regn, fugtighed, dryp eller stænk, ligesom der ikke bør anbringes beholdere med væske, f.eks. vaser, oven på apparatet. G-2

4 Att observera: Ordentlig ventilation Placera apparaten på följande sätt för att unvika risk för elektriska stötar och eldsvåda, och för att skydda den mot skador: Framsidan: Öppet utrymme utan hinder. Sidorna: Inga hinder inom cm från sidorna. Ovansidan: Inga hinder inom cm ovanför ovansidan. Baksidan: Inga hinder inom 15 cm bakom baksidan. Undersidan: Inga hinder. Ställ apparaten på en plan yta. Se dessutom till att ventilationen blir så god som möjligt (se figuren). Huomautus: iittävä ilmanvaihto Sijoita laite seuraavalla tavalla, jotta saadaan vältettyä sähköiskuja tulipalovaara ja suojattua laite vaurioilta: Edessä: Esteetön avoin tila Sivuilla: cm avoin tila sivuista Päällä: cm avoin tila laitteen pinnasta Takana: 15 cm avoin tila laitteen takaseinästä Pohjassa: Esteetön tasainen pinta Ilmanvaihto on lisäksi pidettävä riittävänä kuvassa näytetyllä tavalla. Forsigtig: Tilstrækkelig ventilation Anbring apparatet som anvist herunder, således at risiko for elektriske stød og brand samt beskadigelse undgås: Forsiden: Åbent sted uden forhindringer. Sider: Ingen forhindringer indenfor cm fra siderne. Oversiden: Ingen forhindringer indenfor cm fra oversiden. Bagsiden: Ingen forhindringer indenfor 15 cm fra bagsiden. Undersiden: Ingen forhindringer. Anbringes på en plan flade. Sørg derudover altid for bedst mulig luftcirkulation som vist på illustrationen. Minst 15 cm avstånd Yli 15 cm avoin tila Afstand på 15 cm eller mere Vägg eller hinder Seinä tai este Væg eller forhindringer X-D201S Framsida Edessä Forside Stativhöjd: minst 15 cm Telineen korkeus: 15 cm tal enemmän Standhøjde de 15 cm eller mere Golv attia Gulv G-3

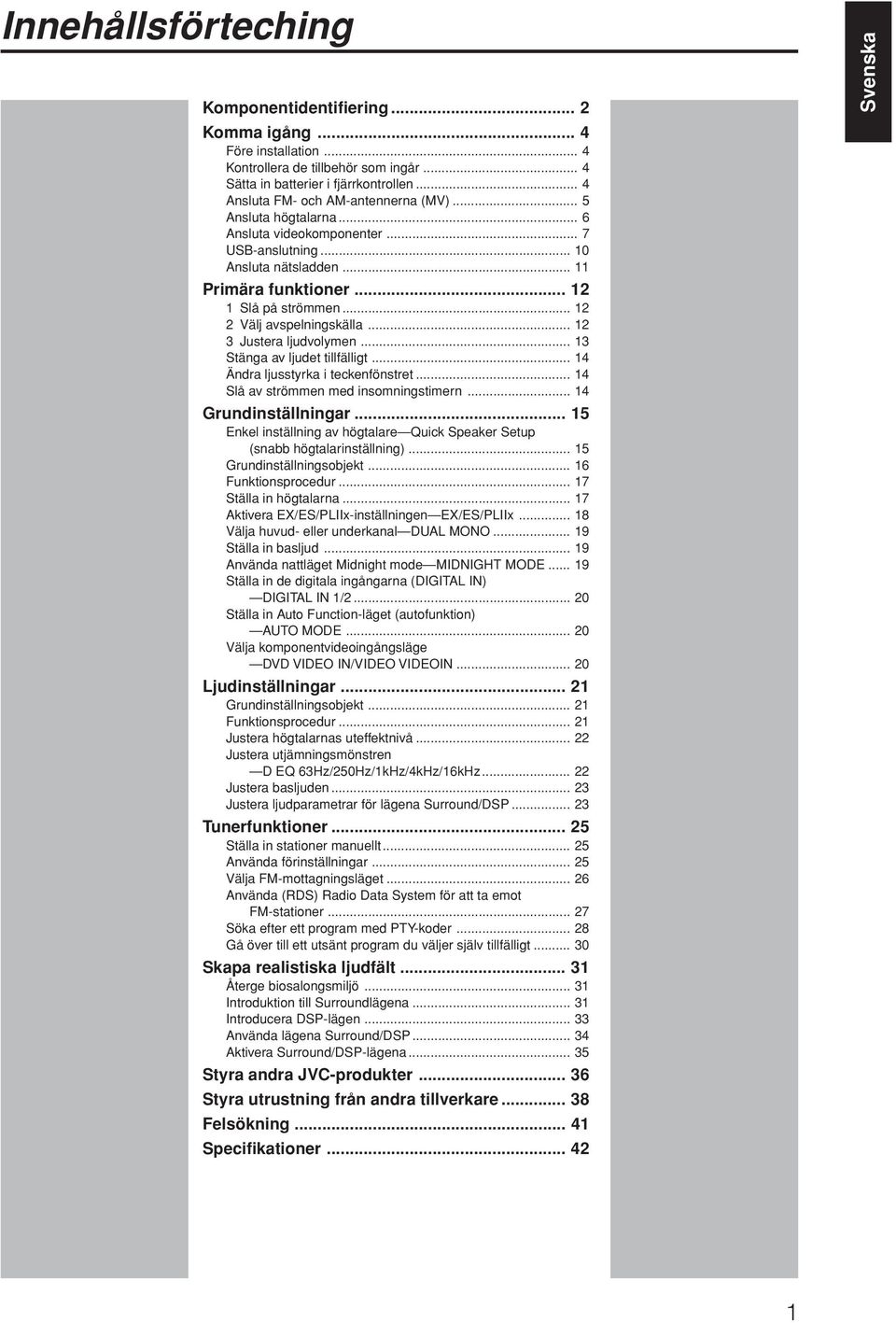

5 Innehållsförteching Komponentidentifiering... 2 Komma igång... 4 Före installation... 4 Kontrollera de tillbehör som ingår... 4 Sätta in batterier i fjärrkontrollen... 4 Ansluta FM- och AM-antennerna (MV)... 5 Ansluta högtalarna... 6 Ansluta videokomponenter... 7 USB-anslutning... Ansluta nätsladden Primära funktioner Slå på strömmen Välj avspelningskälla Justera ljudvolymen Stänga av ljudet tillfälligt Ändra ljusstyrka i teckenfönstret Slå av strömmen med insomningstimern Grundinställningar Enkel inställning av högtalare Quick Speaker Setup (snabb högtalarinställning) Grundinställningsobjekt Funktionsprocedur Ställa in högtalarna Aktivera EX/ES/PIIx-inställningen EX/ES/PIIx Välja huvud- eller underkanal DUA MONO Ställa in basljud Använda nattläget Midnight mode MIDNIGHT MODE Ställa in de digitala ingångarna (DIGITA IN) DIGITA IN 1/ Ställa in Auto Function-läget (autofunktion) AUTO MODE Välja komponentvideoingångsläge DVD VIDEO IN/VIDEO VIDEOIN judinställningar Grundinställningsobjekt Funktionsprocedur Justera högtalarnas uteffektnivå Justera utjämningsmönstren D EQ 63Hz/250Hz/1kHz/4kHz/16kHz Justera basljuden Justera ljudparametrar för lägena Surround/DSP Tunerfunktioner Ställa in stationer manuellt Använda förinställningar Välja FM-mottagningsläget Använda (DS) adio Data System för att ta emot FM-stationer Söka efter ett program med PTY-koder Gå över till ett utsänt program du väljer själv tillfälligt Skapa realistiska ljudfält Återge biosalongsmiljö Introduktion till Surroundlägena Introducera DSP-lägen Använda lägena Surround/DSP Aktivera Surround/DSP-lägena Styra andra JVC-produkter Styra utrustning från andra tillverkare Felsökning Specifikationer Svenska 1

6 Svenska * Dessa knappar kan användas för att styra en JVC DVDbrännare eller DVD-spelare med lägesväljaren inställd på DV eller DVD (se sidan 37). Om dessa knappar inte fungerar normalt, använd fjärrkontrollen som medföljer DVD-brännaren eller DVD-spelaren. Se även instruktionsböckerna som medföljer DVD-brännaren eller DVDspelaren. Komponentidentifiering DV TEST 1 TV A/V CONTO ECEIVE EFFECT *CENTE *SUBWF 4 C.TONE 7 *FONT *FONT *D.EQ FEQ*S BACK *S BACK AUDIO DV/DVD VC TV/STB ETUN TA/NEWS/INFO 0 SUOUND SOUND *EVE EC PAUSE MEMOY FM MODE DV/DVD DVD 2 5 *SU 8 0 VC USB TV VOUME CHANNE ENTE 3 6 *SU 9 VIDEO FM/AM TV/VIDEO MUTING STANDBY/ON DISPAY MODE EX/ES/P x *EVE MENU TUNING/EW PTY-PTY SEACH-PTY FF/TUNING DIMME SEEP STB CONT ANAOG/ DIGITA p q w e r t y u i Fjärrkontrollen Mer information finns på de sidor som anges inom parentes. 1 Omkopplare för DV/DVD-läge (37, 40) 2 Sifferknappar (26, 36 40) 1, 0, +, 0+ Knappar för inställning av utgångsnivå för högtalare och subwoofer samt ljudinställning (22) TEST, FONT, FONT, EFFECT, CENTE, SUBWF, C. TONE, SU, SU, D. EQ FEQ, S BACK, S BACK ETUN-knapp (36) 3 SOUND-knapp (22 24) 4 Funktionsknappar för DVD-brännare och DVD-spelare* markör (3, 2, 5, ), ENTE (37, 40) Knappar för inställning av utgångsnivå för högtalare och subwoofer samt D. EQ FEQ-nivå (22) EVE9, EVE( Funktionsknappar för DS (27, 28, 30) ( PTY, PTY 9, TA/NEWS/INFO, PTY SEACH, DISPAY MODE 5 MENU-knapp för DVD-brännare eller DVD-spelare* (37, 40) 6 Funktionsknappar för videokomponenter (36, 37, 39, 40) 4, 3,, 7, 8, EW, FF, EC PAUSE Funktionsknappar för radio (25, 26) ( TUNING, TUNING 9, MEMOY, FM MODE 7 Knappar för val av källa (12, 25, 36 40) DV/DVD, VC, VIDEO, TV, USB, FM/AM 8 CHANNE +/ -knappar (36 40) 9 TV VOUME +/ -knappar (36, 38) p STANDBY/ON -knappar (12, 36 40) AUDIO, DV/DVD, VC, TV/STB q SUOUND-knapp (35) w EX/ES/PIIx-knapp (18) e DIMME-knapp (14) r SEEP-knapp (14) t STB CONT-knapp (40) y ANAOG/DIGITA-knapp (12) u TV/VIDEO-knapp (36, 38) i VOUME +/ -knapp (13) o MUTING-knapp (14) VOUME EMOTE CONTO M-SXD201 o Ställ lägesväljaren (1) på DV när du använder en DVD-brännare (ENDAST för JVC-produkter). Ställ lägesväljaren (1) på DVD när du använder en DVD-spelare. 2

7 Mer information finns på de sidor som anges inom parentes. Främre panelen Svenska AUDIO/VIDEO CONTO ECEIVE SOUCE SEECTO / MUTI JOG MASTE VOUME STANDBY/ON DIMME SETTING ADJUST SUOUND DV / DVD VC VIDEO TV USB FM/AM SET / TUNE PESET PHONES USB p q w e 1 STANDBY/ON-knapp och standby-lampa (12) 2 DIMME-knapp (14) 3 SETTING-knapp (15, 17) 4 ADJUST-knapp (21) 5 SUOUND-knapp (35) 6 ampor för källa DV/DVD, VC, VIDEO, TV, USB, FM/AM 7 SET-knapp (15, 17, 21) TUNE PESET-knapp (26) 8 SOUCE SEECTO (12, 26) MUTI JOG (15, 17, 21, 26, 35) 9 MASTE VOUME-kontroll (13) p PHONES-uttag (13) q USB-kontakt () w Teckenfönster (se nedan) e Fjärrsensor (4) Teckenfönster =~ ANAOG DIGITA AUTO INEA PCM DIGITA 96 / 24 DUA MONO C S.WF FE S S S SB SB SB AUTO SU HEADPHONE P x NEO : 6 DSP 3D-PHONIC VITUA SB DS TA NEWS INFO TUNED STEEO AUTO MUTING SEEP AUTO MODE DIGITA EQ C.TONE B.BOOST MIDNIGHT INPUT ATT MHz #$ % ^ & * ( ) 1 ANAOG-indikator (13) 2 DUA MONO-indikator (19) 3 AUTO SU (surround)-indikator (35) 4 HEADPHONE-indikator (13, 32) 5 DS funktionsindikatorer (27, 30) DS, TA, NEWS, INFO 6 adions funktionsindikatorer (25) TUNED, STEEO 7 DIGITA EQ-indikator (22) 8 AUTO MUTING-indikator (26) 9 C.TONE-indikator (24) 0 B.BOOST-indikator (23) - MIDNIGHT-indikator (19) = INPUT ATT (dämpnings)-indikator (23) ~ SEEP-indikator (14)! Indikatorer för digitalt signalformat (13, 31, 32) DIGITA AUTO, INEA PCM,,, Signal- och högtalarindikatorer (14) # NEO:6-indikator (32) $ VITUA SB-indikator (34) % 3D-PHONIC-indikator (32, 33) ^ DSP-indikator (33, 34) & och -indikator (31 33) * AUTO MODE-indikatorer (20) ( Huvudteckenfönster ) Indikatorer för frekvensenheter MHz (för FM), khz (för AM (MV)) Bakpanel COMPONENT VIDEO Y PB P AV IN/OUT TV DIGITA IN 1(DV/DVD) 2(VIDEO) VIDEO AUDIO VIDEO IN VIDEO IN DV/DVD IN SUOUND BACK SUOUND SPEAKES SPEAKES IGHT EFT IGHT EFT AM OOP ANTENNA FM 75 AM EXT COAXIA CENTE FONT SPEAKE SPEAKES IGHT EFT SUBWOOFE OUT VIDEO IN DV/DVD IN MONITO OUT VC DV/DVD VIDEO S-VIDEO CAUTION:SPEAKE IMPEDANCE Strömsladd (11) 2 COMPONENT VIDEO (Y, PB, P)-uttag (8, 9) VIDEO IN, DV/DVD IN, MONITO OUT 3 AV IN/OUT-terminaler (7) TV, VC, DV/DVD 4 DIGITA IN-terminaler () Koaxial: 1(DV/DVD) Optisk: 2(VIDEO) 5 ANTENNA-terminaler (5) 6 SUBWOOFE OUT-uttag (6) 7 VIDEO-uttag (9) VIDEO (sammansatt video), S-VIDEO 8 AUDIO-uttag (8, 9) VIDEO IN, DV/DVD IN 9 Högtalarkontakter (6) SUOUND BACK SPEAKES, SUOUND SPEAKES, CENTE SPEAKE, FONT SPEAKES 3

8 Svenska Komma igång Sätta in batterier i fjärrkontrollen Innan du använder fjärrkontrollen måste du sätta in de två batterier som medföljer Före installation Allmänt säkerhetsföreskrifter Kontrollera att dina händer är torra. Stäng av strömmen till samtliga komponenter. äs handböckerna för de olika komponenter du tänker ansluta. Placering Installera mottagaren på en plats som är jämn och skyddad från fukt och damm. Temperaturen kring mottagaren måste ligga mellan 5 C och 35 C. Se till att ventilationen kring mottagaren blir god. Dålig ventilation kan leda till överhettning, vilket kan skada mottagaren. ämna tillräckligt avstånd mellan mottagaren och TV:n. Hantering av mottagaren För inte in några föremål av metall i mottagaren. Ta inte isär mottagaren och ta inte bort några skruvar eller kåpor. Skydda mottagaren mot regn och fukt. Dra inte i nätsladden för att ta ur den från vägguttaget. När du kopplar ur nätsladden ska du alltid hålla i stickkontakten så att sladden inte skadas. När du är bortrest eller liknande en längre tid, dra ut kontakten från vägguttaget. Det förbrukas alltid lite ström när nätsladden är ansluten till vägguttaget. 1 Tryck och skjut batteriskyddet på fjärrkontrollens baksida åt sidan. 2 Sätt in batterierna. Var noga med polariteten: (+) till (+) och ( ) till ( ). 3 Sätt tillbaks luckan. Byt ut batterierna om fjärrkontrollens verksamma avstånd blivit kortare, eller om den fungerar dåligt. Använd två torrbatterier av typ 6(SUM-3)/AA(15F). Medföljande batterier är avsedda för inledande inställningen. But ut dem för fortsatt användning. FÖSIKTIGHET: Vidta försiktighetsåtgärderna nedan för att undvika läckande eller spruckna batterier: Sätt in batterierna i fjärrkontrollen med rätt polaritet: (+) till (+) och ( ) till ( ). Använd batterier av rätt typ. Batterier som ser nästan likadana ut kan ha en annan spänning. Byt alltid ut bägge batterierna samtidigt. Exponera inte batterierna för värme eller öppna lågor. När fjärrkontrollen används ska den riktas rakt mot frontpanelens fjärrsensor. Fjärrsensor Mottagaren har en inbyggd kylfläkt som fungerar när mottagaren är igång. Kontrollera att det finns tillräckligt med ventilation för att uppnå ordentlig nedkylning. FÖSIKTIGHET: Anslut inte nätsladden till vägguttaget förrän alla anslutningar är gjorda. Kontrollera de tillbehör som ingår Kontrollera att alla tillbehören nedan finns med. Kontakta återförsäljaren omedelbart om någonting saknas. Fjärrkontroll ( 1) Batterier ( 2) AM-ramantenn (MV) ( 1) FM-antenn ( 1) 4

9 AM EXT Ansluta FM- och AM-antennerna (MV) Anslut inte nätsladden till vägguttaget förrän alla anslutningar är gjorda. Svenska AM-ramantenn (MV) (medföljer) Om FM-mottagningen är dålig ska en FMutomhusantenn användas (medföljer inte). Snäpp in tungorna på ramen i uttagen i stativet för att montera AMramantennen (MV). AM OOP ANTENNA Om AM-mottagningen (MV) är dålig ska en vinylöverdragen enkelledare till byggnadens utsida anslutas (medföljer inte). AM EXT FM 75 COAXIA ANTENNA FM-antenn (medföljer) Anslutning av AM-antennen (MV) Anslut den medföljande AM-ramantennen (MV) till AM OOPuttagen. Anslut den vita kabeln till AM EXT-uttaget, och den svarta kabeln till H-uttaget. Vrid på ramantennen tills mottagningen blir så bra som möjligt. Om mottagningen är dålig ska en vinylöverdragen enkelledare till byggnadens utsida anslutas (medföljer inte) till AM EXTuttaget. AM-ramantennen (MV) ska vara ansluten samtidigt. OBSEVEA Om AM-ramantennens (MV) kabel är vinylöverdragen ska vinylen tas bort under vridning åt höger. Se till att antennledarna inte kommer i kontakt med några andra uttag och anslutningssladdar, och med nätsladden. Om de gör det kan mottagningen bli dålig. Anslutning av FM-antennen Anslut den medföljande FM-antennen till FM 75 Ω COAXIAuttaget som en tillfällig lösning. ägg ut den medföljande FM-antennen vågrätt. Om FM-mottagningen är dålig, anslut en utomhus FM-antenn (medföljer inte). Innan du ansluter en 75 Ω koaxialkabel med en kontakt (IEC eller DIN 45325), ska den medföljande FMantennen kopplas bort. 5

10 AM EXT Svenska Ansluta högtalarna Diagram över högtalarplacering Anslut inte nätsladden till vägguttaget förrän alla anslutningar är gjorda. SW C S S Mitthögtalare (C) SB (*SB) SB SUBWOOFE OUT Höger bakre surroundhögtalare (SB) SUOUND BACK SPEAKES IGHT EFT SUOUND SPEAKES IGHT EFT CENTE SPEAKE CAUTION:SPEAKE IMPEDANCE 6-16 FONT SPEAKES IGHT EFT *Vänster bakre surroundhögtalare (SB) Höger surroundhögtalare (S) Vänster surroundhögtalare (S) Vänster främre högtalare () Höger främre högtalare () Elektrisk djupbashögtalare (SW) FÖSIKTIGHET: Använd högtalare som har den SPEAKE IMPEDANCE som anges vid högtalaruttagen (6 Ω 16 Ω). Anslut INTE mer än en högtalare till ett högtalaruttag. Ansluta högtalarna Stäng av alla komponenter innan du gör anslutningar Vrid och ta bort isoleringen i änden på vardera högtalarsladden. 2 Öppna kontakten (1) och sätt sedan i högtalarkabeln (2). För varje högtalare ska uttagen (+) och ( ) på baksidan anslutas till uttagen (+) och ( ) på respektive högtalare. 3 Stäng kontakten *Om du använder en enda högtalare som bakre surroundhögtalare Du kan njuta av surroundljud med en bakre surroundhögtalare. Om du använder en bakre surroundhögtalare, ställ in SB OUT till <1SPK> (se sidan 17) och anslut den bakre surroundhögtalaren till kontakten för vänster bakre surroundhögtalare. (Det kommer inget ljud från högtalaren om du ansluter den till kontakten för höger bakre surroundhögtalare). Anslutning av elektrisk djupbashögtalaren Genom att ansluta en djupbashögtalare får du en bättre basåtergivning, eller du kan också återge de ursprungliga FEsignaler som spelas in i digital programvara. Anslut ingången på en elektrisk djupbashögtalare till SUBWOOFE OUT-uttaget på baksidan. Använd en kabel med CA-stiftkontakter (medföljer inte). Se även den brusanvisning som medföljer djupbashögtalaren. När alla högtalare och/eller en basförstärkare, har anslutits, måste informationen om högtalarinställning ställas in korrekt för att få bästa möjliga Surroundeffekt. För ytterligare information, se sidorna 15 till 19. OBSEVEA Du kan placera djupbashögtalaren var som helst eftersom basljud inte är riktningsberoende. Normalt ska du emellertid placera den framför dig. 6

11 AM EXT Ansluta videokomponenter SCAT-anslutning Anslut inte nätsladden till vägguttaget förrän alla anslutningar är gjorda. Du kan enkelt titta på bilder och lyssna till ljud från uppspelningskomponenter genom att ansluta dem med en SCAT-kabel. Om dina videokomponenter har en digital utgångsterminal, anslut dem även med de digitala terminalerna enligt beskrivningarna i avsnittet Digital anslutning (se sidan ). FÖSIKTIGHET: Om du ansluter en ljudförbättringsenhet, exempelvis en grafisk equalizer, mellan källkomponenterna och apparaten kan det utgående ljudet från apparaten komma att bli deformerat. Använd INTE TV:n genom en videobandspelare eller en TV med inbyggd videobandspelare, eftersom det kan orsaka störningar i bilden. Stäng av strömmen till samtliga enheter innan du gör några anslutningar. Illustrationerna med ingångar/utgångar utgör typiska exempel. När du ansluter andra komponenter ska du också konsultera deras respektive bruksanvisningar, eftersom de beteckningar som står vid uttagen på baksidan kan variera från komponent till komponent. Svenska AV IN/OUT TV VC DV/DVD TV SCAT-kabel (medföljer inte) DVD-brännare eller DVD-spelare OBSEVEA Välj analogt ingångsläge. Se Välja analogt eller digitalt ingångsläge på sidan 12. Om TV:n är försedd med flera SCAT-uttagen ska du konsultera dess bruksanvisning, för att ta reda på vilka videosignaler som läggs ut på respektive uttag, och sedan ansluta SCAT-kabeln till det tillämpliga uttaget. Videobandspelare SCAT-uttagsspecifikationer Terminalens namn TV VC DV/DVD Audio / Ingångar Sammansatt Video S-video (Y/C) GB Audio / Utgångar Sammansatt *1*2 *1*2 *1*2 Video S-video (Y/C) *2 GB *2 T-V INK *3 *3 *3 *1 De ingående signalerna från en SCAT-uttaget kan inte läggas ut på samma SCAT-uttaget. *2 De utgående videosignalernas videoformat är detsamma som de ingående videosignalernas. Om S-video-signaler exempelvis kommer in till apparaten kan endast S-videosignaler skickas ut från den. Se bruksanvisningarna för videokomponenterna för information om hur de ingående/utgående videosignalerna ska ställas in. *3 Signalerna för T-V INK-funktionen passerar alltid igenom apparaten. : Tillgänglig, : Ej tillgänglig FOTSÄTTNING PÅ NÄSTA SIDA 7

12 AM EXT Svenska För TV- och videoformat Denna apparat kan inte omvandla videosignalerna. När videosignalen hos en videokomponent skiljer sig från den hos en annan (om exempelvis en är S-video och den andra är sammansatt video) så kanske bilden inte återges korrekt. Gör i så fall videosignalerna likformiga för bägge videokomponenterna, eftersom du annars måste koppla om TV:ns videosignal varje gång du ändrar källa. För en analogca inspelningsenhet För att se på eller spela in ett kodat program från/på din videobandspelare ansluter du den analoga inspelningsenheten till videobandspelaren och väljer sedan den kodade kanalen på videon. Om det inte finns något lämpligt uttag för inspelningsenheten på videobandspelaren ansluter du inspelningsenheten till TV:n. Se även handböckerna för de olika apparaterna. För T-V INK Du kan också använda T-V INK-funtionen om du ansluter den T-V INK-kompatibla TV:n och videobandspelaren till apparaten med en SCAT-kabel med alla ledare. Mer information om T-V INK finns i bruksanvisningarna för TV:n och videobandspelaren. Anslut SCAT-kabeln till uttag EXT-2 på en TV-apparat som är kompatibel med JVC:s T-V INK-system för att kunna använda T-V INK-funktionen. Vissa videokomponenter stödjer datakommunikation så som T-V INK. Mer information finns i instruktionsböckerna som medföljde dessa komponenter. jud-/videoanslutning Förutom SCAT-terminalerna är denna mottagare utrustad med följande videoterminaler: Komponentvideo ingång/utgång VIDEO IN, DV/DVD IN, MONITO OUT Ingång för sammansatt video och S-video: VIDEO IN VIKTIGT! Komponentvideosignalerna från COMPONENT VIDEO-uttagen sänds endast genom MONITO OUT-uttagen. Därför, om TV:n är ansluten till mottagaren genom SCAT-terminalen (TV) och en spelande videokomponent är ansluten till mottagaren genom komponentvideouttagen (VIDEO IN eller DV/DVD IN), kan du inte se uppspelningsbilden på TV-skärmen. 7 Ansluta en DVD-brännare eller DVD-spelare till DV/DVD IN-uttagen Om du vill använda Dolby Digital och DTS flerkanalig programvara (inklusive Dual Mono-programvara) ansluter du DVD-brännaren eller DVD-spelaren via de digitala ingångsuttagen (se sidan ). Tänk på följande när du ansluter DVD-brännare eller DVD-spelare via stereouttagen: Stäng av strömmen till samtliga enheter innan du gör några anslutningar. COMPONENT VIDEO Y PB Grön Blå Komponentvideokabel (medföljer inte) P öd VIDEO IN DV/DVD IN MONITO OUT DVD-brännare eller DVD-spelare Å AUDIO VIDEO IN DV/DVD IN Vit ı öd Stereoljudsladd (medföljer inte) OBSEVEA Anslut inte olika komponenter till AUDIO DV/DVD IN-uttagen och AV IN/OUT (SCAT) DV/DVD-terminalen (se sidan 7), annars kommer ljud från båda komponenter genom högtalarna samtidigt. Välj analogt ingångsläge. Se Välja analogt eller digitalt ingångsläge på sidan 12. Du kan njuta av digitalt ljud om du använder en digital koaxialkabel eller optisk kabel. Fabriksinställningen för ljudingången för en DVD-brännare och en DVD-spelare är den digitala koaxialkontakten (DIGITA IN 1 (DV/DVD)). Se sidan för mer information om digital anslutning. Välj komponentvideoingång (DVD VIDEO IN) när du ansluter en DVD-brännare eller en DVD-spelare till komponentvideokontakterna. I annat fall kan du inte se bilden på TV:n. Se sidan 20 för ytterligare information. Å Till komponentvideouttaget Anslut Y, PB och P rätt. ı Till ljudutgång för vänster/höger kanal 8

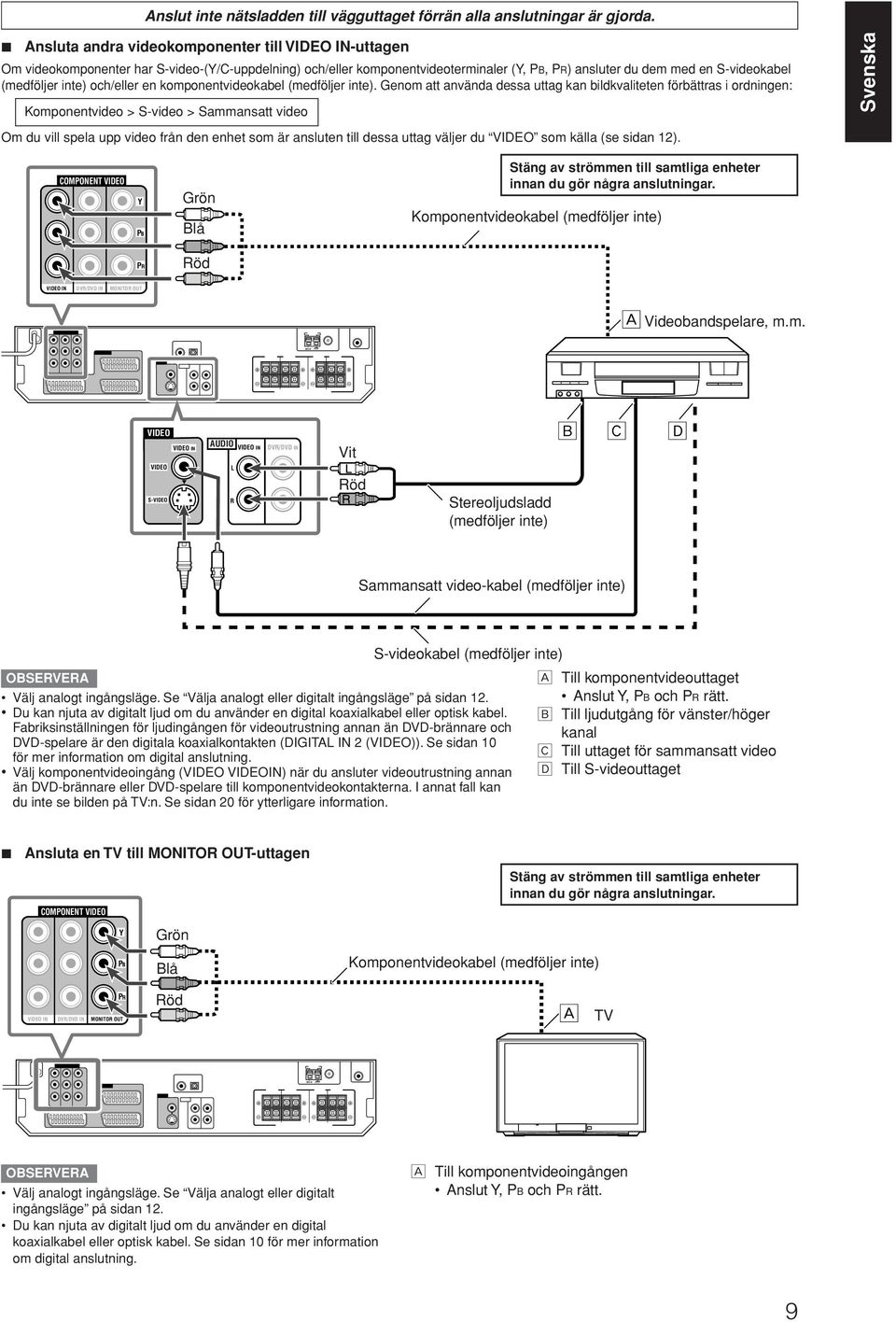

13 AM EXT AM EXT Anslut inte nätsladden till vägguttaget förrän alla anslutningar är gjorda. 7 Ansluta andra videokomponenter till VIDEO IN-uttagen Om videokomponenter har S-video-(Y/C-uppdelning) och/eller komponentvideoterminaler (Y, PB, P) ansluter du dem med en S-videokabel (medföljer inte) och/eller en komponentvideokabel (medföljer inte). Genom att använda dessa uttag kan bildkvaliteten förbättras i ordningen: Komponentvideo > S-video > Sammansatt video Svenska Om du vill spela upp video från den enhet som är ansluten till dessa uttag väljer du VIDEO som källa (se sidan 12). COMPONENT VIDEO Y PB Grön Blå Stäng av strömmen till samtliga enheter innan du gör några anslutningar. Komponentvideokabel (medföljer inte) P öd VIDEO IN DV/DVD IN MONITO OUT Å Videobandspelare, m.m. Å VIDEO VIDEO IN AUDIO VIDEO IN DV/DVD IN Vit ı Ç Î VIDEO S-VIDEO öd Stereoljudsladd (medföljer inte) Sammansatt video-kabel (medföljer inte) S-videokabel (medföljer inte) OBSEVEA Välj analogt ingångsläge. Se Välja analogt eller digitalt ingångsläge på sidan 12. Du kan njuta av digitalt ljud om du använder en digital koaxialkabel eller optisk kabel. Fabriksinställningen för ljudingången för videoutrustning annan än DVD-brännare och DVD-spelare är den digitala koaxialkontakten (DIGITA IN 2 (VIDEO)). Se sidan för mer information om digital anslutning. Välj komponentvideoingång (VIDEO VIDEOIN) när du ansluter videoutrustning annan än DVD-brännare eller DVD-spelare till komponentvideokontakterna. I annat fall kan du inte se bilden på TV:n. Se sidan 20 för ytterligare information. Å Till komponentvideouttaget Anslut Y, PB och P rätt. ı Till ljudutgång för vänster/höger kanal Ç Till uttaget för sammansatt video Î Till S-videouttaget 7 Ansluta en TV till MONITO OUT-uttagen Stäng av strömmen till samtliga enheter innan du gör några anslutningar. COMPONENT VIDEO Y PB Grön Blå Komponentvideokabel (medföljer inte) VIDEO IN DV/DVD IN P MONITO OUT öd Å TV OBSEVEA Välj analogt ingångsläge. Se Välja analogt eller digitalt ingångsläge på sidan 12. Du kan njuta av digitalt ljud om du använder en digital koaxialkabel eller optisk kabel. Se sidan för mer information om digital anslutning. Å Till komponentvideoingången Anslut Y, PB och P rätt. 9

14 AM EXT Svenska Digital anslutning Denna mottagare är utrustad med två DIGITA IN-anslutningar en digital koaxialanslutning och en digital optisk anslutning. Du återskapar digitalt ljud genom att använda den digitala anslutningen tillsammans med de analoga anslutningsmetoder som beskrivs på sidan 7 9. Digital koaxialkabel (medföljer inte) USB-anslutning Denna mottagare är utrustad med en USB-anslutning på frontpanelen. Du kan ansluta din PC till detta uttag och njuta av ljud som spelas upp på PC:n. När du ansluter din PC för första gången ska du följa anvisningarna nedan. Kom ihåg att du inte kan skicka signaler eller data till din PC från denna mottagare. Digital optisk sladd (medföljer inte) Stäng av strömmen till samtliga enheter innan du gör några anslutningar. När du ansluter andra komponenter ska du även läsa deras instruktionsböcker. När komponenten har en digital koaxial utgångsterminal, anslut den till 1(DV/DVD)- terminalen med hjälp av en digital koaxial kabel (medföljer inte). VIKTIGT: Kontrollera att din CD-OM-utrustade PC använder Windows 98 SE*, Windows Me*, Windows 2000* eller Windows XP* och installera dess CD-OM. Så här installerar du USB-drivrutinerna Följande åtgärder beskrivs för den svenska versionen av Windows XP. Om din dator använder en annan version av operativsystemet eller ett annat språk, kommer de fönster som visas på datorskärmen att skilja sig från de som beskrivs i följande anvisning. 1. Sätt igång din PC och börja använda Windows 98 SE, Windows Me, Windows 2000, eller Windows XP. Om PC:n är påslagen ska du du avsluta alla program. 2. Sätt igång mottagaren och välj USB DIGITA som källa. 3. Ställ in lägsta möjliga volym. VIKTIGT: Ställ alltid in volymen på 0 när du ansluter eller kopplar loss den andra enheten. DIGITA IN 1(DV/DVD) 2(VIDEO) 4. Anslut enheten till PC:n med en USB-kabel (medföljer inte). När komponenten har en digital optisk utgångsterminal, anslut den till 2(VIDEO)- terminalen med hjälp av en digital optisk kabel (medföljer inte). USB Ta bort skyddslocket innan du ansluter den digitala optiska sladden. USB-kabel (medföljer inte) PC OBSEVEA När apparaten levereras från fabriken är uttagen DIGITA IN inställda för användning med följande komponenter: 1(DV/DVD): För DVD-brännare eller DVD-spelare 2(VIDEO): För videokomponenter andra än DVDbrännare och DVD-spelare Om du ansluter andra komponenter, ska inställningen för digitalingången (DIGITA IN) ändras korrekt. Se Ställa in de digitala ingångarna (DIGITA IN) DIGITA IN 1/2 på sidan 20. Välj detta alternativ för digitalt ingångsläge. Se Välja analogt eller digitalt ingångsläge på sidan 12. Använd en kabel med USB A- till USB B-kontakt när du ansluter.

15 5. USB-drivrutinerna installeras automatiskt. Om USB-drivrutinerna inte installeras automatiskt kan du installera dem genom att följa instruktionerna på PC:ns monitor. 6. Kontrollera att drivrutinerna har installerats korrekt. 1. Öppna kontrollpanelen på din PC: Välj [Start] = [Control Panel]. 2. Välj [System] = [Hardware] = [Device Manager] = [Sound, video and game controllers] = [Universal Serial Bus controllers]. Följande fönster visas och du kan kontrollera om drivrutinerna är installerade. OBSEVEA Stäng INTE av mottagaren eller koppla loss USB-kabeln medan du installerar drivrutiner och INTE på flera sekunder efter att din PC upptäckt systemet. Använd en USB-kabel (version 1.1 eller senare). ekommenderad sladdlängd är 1,5 m. Koppla från USB-kabeln och koppla in den igen om din PC inte upptäcker mottagaren. Starta om Windows om inte heller detta fungerar. Drivrutinen kan endast aktiveras när USB-kabeln är ansluten mellan mottagaren och din PC. Att ljudet inte spelas upp på rätt sätt hackigt eller med sämre kvalitet kan bero på inställningarna på din PC eller din PC:s prestanda. Svenska * Microsoft, Windows 98 SE, Windows Me, Windows 2000, och Windows XP är inregistrerade varumärken för Microsoft corporation. Ansluta nätsladden När du har gjort alla ljud-/videoanslutningar, anslut nätsladdskontakten till vägguttaget. Kontrollera att kontakterna har satts in ordentligt. Standby-lampan lyser rött. FÖSIKTIGHET: Ta inte i nätsladden med våta händer. Du får inte ändra, vrida eller dra i nätkabeln, eller ställa någonting tungt på den, därför att det kan leda till brand, elstötar eller andra olyckor. Om nätkabeln skadas, skall du kontakta din återförsäljare och få nätkabeln utbytt till en ny. Nu är PC:n redo för uppspelning via USB-anslutningen. När installationen är klar kan du använda din PC som ljudkälla. PC:n känner automatiskt av att en USB-kabel är ansluten till mottagaren när mottagaren är igång. Koppla från USB-kabeln om du inte använder PC:n som ljudkälla. Se i handboken för ljuduppspelningsprogrammet på din PC för mer information om hur du spelar upp ljud på PC:n. Kontrollera följande om inget ljud kommer från högtalarna: - välj USB DIGITA som ljudkälla. - anslut USB-kabeln på rätt sätt. - kontrollera att rätt USB-enhet upptäcks. - kontrollera att ljuduppspelningsprogrammet på din PC är kompatibelt med USB-enheten. - öppna Kontrollpanelen på din PC, välj [Sounds and Audio Devices] = [Audio] fliken = [Sound playback] = [Default device], och kontrollera att [Default device] är satt till [USB Audio device]. OBSEVEA Håll nätsladden på avstånd från anslutningskablarna och antennen. Nätsladden kan orsaka brus eller störningar på skärmen. De förinlagda värdena för exempelvis kanal och olika ljudinställningar kan komma att försvinna efter några dagar i följande fall: Om du drar ur nätsladden. Vid strömavbrott. Om du kopplar från nätsladden medan mottagaren är igång och sedan ansluter nätsladden igen kommer mottagaren att gå in i vänteläge. 11

16 Svenska Primära funktioner 2 Välj avspelningskälla På den främre panelen: Vrid på SOUCE SEECTO tills namnet på källan du vill ha visas i teckenfönstret. ampan för källa som motsvarar den valda källan lyser rött. Källan ändras enligt följande när du vrider på SOUCE SEECTO. ANAOG S.WF AUTO SU TUNED STEEO AUTO MUTING ampor för källa DV/DVD (DGT) VIDEO (DIGITA) USB DIGITA (Tillbaka till början) VC (DIGITA) TV (DIGITA) FM AM MHz DV/DVD (DGT)* : VC : VIDEO (DIGITA)*: TV (DIGITA)*: USB DIGITA: FM: AM: Välj DVD-brännare eller DVD-spelare. Välj videobandspelaren. Välj komponenten som är ansluten till VIDEO IN-jacket på mottagarens baksida. Välj TV-tunern. Välj PC:n som komponent. Välj en FM-radioutsändning. Välj en AM (MV)-radioutsändning. 1 Slå på strömmen Tryck på STANDBY/ON (eller på STANDBY/ON AUDIO på fjärrkontrollen). Standby-lampan släcks och lampan för den aktuella källan lyser rött. ANAOG S.WF 2 3 Den aktuella källans beteckning visas. AUTO SU TUNED STEEO AUTO MUTING MHz Från fjärrkontrollen: Tryck på en av knapparna för val av källa. För tunern, tryck på FM/AM. Varje gång du trycker på FM/AM, växlar bandet mellan FM och AM (MV). * Välja analogt eller digitalt ingångsläge Du måste välja rätt ingångsläge enligt metoden för anslutning (analog eller digital) på sidorna 7 till. Vid digital anslutning måste du även välja rätt digital ingångskontakt. (Se Ställa in de digitala ingångarna (DIGITA IN) DIGITA IN 1/2 på sidan 20). Inställningarna för DGT AUTO och ANAOGUE lagras för varje källa. ENDAST från fjärrkontrollen: Tryck på ANAOG/DIGITA på fjärrkontrollen för att välja det analoga eller digitala inmatningsläget. Varje gång du trycker på knappen ändras ingångsläget enligt följande: DIGITA AUTO DIGITA C S.WF FE S S AUTO SU För att slå av strömmen (till beredskapsläget) Tryck en gång till på STANDBY/ON (eller på STANDBY/ON AUDIO på fjärrkontrollen). Standby-lampan lyser rött. DGT AUTO DOBY DIGITA DTS ANAOGUE (Tillbaka till början) OBSEVEA Apparaten har en viss effektförbrukning också i beredskapsläget. För att koppla bort all ström måste du dra ur nätsladden. 12

17 DGT AUTO (DIGITA AUTO): Välj denna inställning för det digitala ingångsläget. Apparaten känner automatiskt av de inkommande signalernas format, och därefter tänds de digitala signalindikeringen (INEA PCM,,, eller 96/24) för de avkända signalerna. DOBY DIGITA*: Välj denna inställning för att spela upp programvara som är kodad med Dolby Digital. 3 Justera ljudvolymen För att höja volymen, vrid på MASTE VOUME medurs (eller tryck på VOUME + på fjärrkontrollen). För att sänka volymen, vrid på MASTE VOUME moturs (eller tryck på VOUME på fjärrkontrollen). När du ändrar volym visas den nya volymen ett tag i teckenfönstret. Svenska DTS*: ANAOGUE: Fabriksinställning: DGT AUTO DIGITA AUTO DIGITA C S.WF FE S S AUTO SU Välj denna inställning för att spela upp programvara som är kodad med DTS. Välj denna inställning för det analoga ingångsläget. Indikatorn ANAOG tänds i teckenfönstret. * Om följande symptom uppträder när du spelar Dolby Digitaleller DTS-material med DGT AUTO vald, välj DOBY DIGITA eller DTS. Det kommer inget ljud i början av avspelningen. Brus hörs vid sökning eller överhoppning av kapitel eller spår. Ex.: När Dolby Digital väljs OBSEVEA Du kan inte välja det digitala ingångsläget när du har valt FM eller AM som källa. Ingångsläget är DGT AUTO när du valt USB DIGITA som källa. När du stänger av strömmen eller väljer en annan källa, avbryts inställningarna DOBY DIGITA och DTS, och det digitala ingångsläget återställs automatiskt till DGT AUTO. ANAOG S.WF AUTO SU FÖSIKTIGHET: Ställ alltid in en låg ljudvolym innan du slår på någon källa. Om volymen är uppskruvad kan den plötsliga ljudenergin ge dig kroniska hörselskador och/eller förstöra dina högtalare. OBSEVEA Volymnivån kan ställas in från 0 (lägst) till 50 (högsta). yssna med hörlurar Du kan, förutom stereoprogramvara, även lyssna till flerkanalig programvara i hörlurarna. (juden mixas ner till de främre kanalerna när du spelar en flerkanalig programvara). Anslut ett par hörlurar till PHONES-uttaget på frampanelen för att aktivera HEADPHONE-läget. Dessutom tänds HEADPHONE-indikatorn i teckenfönstret. Du kan också få Surround/DSP-lägen genom hörlurarna 3D HEADPHONE-läge. För ytterligare information, se sidan 28. Bortkoppling av ett par hörlurar från PHONES-uttaget inaktiverar HEADPHONE (eller 3D HEADPHONE)-läget och aktiverar högtalarna. Följande indikator för digitalt signalformat i teckenfönstret visar vilken typ av signal som kommer in till mottagaren. INEA PCM: Tänds när injära PCM-signaler kommer in. : Tänds när Dolby Digital-signaler kommer in. Blinkar när DOBY DIGITA valts för programvara som inte kodats med Dolby Digital. : Tänds när normal DTS-signal kommer in. Blinkar när DTS väljs för filer som inte är DTS-kodade. 96/24: Tänds när DTS 96/24-signal kommer in. FÖSIKTIGHET: Tänk på att sätta ner volymen: Innan du ansluter eller sätter på dig hörlurarna, eftersom höga volymer kan vara skadliga för såväl hörlurarna som din hörsel. Innan du slår på högtalarna igen, eftersom högtalarvolymen kan vara uppskruvad. OBSEVEA Om DGT AUTO inte känner igen de inkommande signalerna tänds inga digitala signalindikeringar i teckenfönstret. 13

18 Svenska Stänga av ljudet tillfälligt ENDAST från fjärrkontrollen: Tryck på MUTING för att stänga av ljudet som kommer genom alla anslutna högtalare och hörlurar. MUTING visas i teckenfönstret och ljudet stängs av. ANAOG S.WF AUTO SU För att slå på ljudet igen trycker du en gång till på MUTING. judet återkommer också om du trycker på VOUME +/ (eller MASTE VOUME-kontroll på frontpanelen). Ändra ljusstyrka i teckenfönstret Du kan dämpa ljusstyrkan teckenfönstret Dimmer. Tryck uprepade gånger på DIMME. Varje gång du trycker på knappen ändras teckenfönstrets ljusstyrka enligt följande: DIMME 1: Dämpar teckenfönstret. DIMME 2: Dämpar teckenfönstret mer än DIMME 1. DIMME 3: Släcker teckenfönstret. (Avbryts tillfälligt när du använder mottagaren). DIMME OFF: Avaktiverar dimmerfunktionen (normalt teckenfönster). Slå av strömmen med insomningstimern Du kan somna till musik insomningstimern. ENDAST från fjärrkontrollen: Tryck uprepade gånger på SEEP. Varje gång du trycker på knappen ändras avstängningstiden i steg om minuter: SEEP tänds i teckenfönstret. ANAOG S.WF AUTO SU SEEP-indikator min 20min 30min 40min 50min 60min OFF (Ingen funktion) 90min SEEP 80min 70min Grundinställning av autominnet Apparaten spar ljudinställningarna för varje källa: när du slår av strömmen, och när du byter till en annan källa. När du byter till en annan källa hämtas de sparade inställningarna för den nya källan fram automatiskt. Följande kan lagras för respektive källa: Analogt/digitalt ingångsläge (se sidan 12) Basförstärkning (se sidan 23) Digitalt utjämningsmönster (se sidan 22) Inmatningsdämpningsläge (se sidan 23) Midnight mode (se sidan 19) Utgångsnivå för högtalare (se sidan 22) Val av Surround/DSP-läge (se sidan 34) OBSEVEA Om källan är FM eller AM (MV) kan du lägga in olika inställningar för varje band. Signal- och högtalarindikeringar i teckenfönstret Signalindikeringar C S.WF FE S SB S SB S SB ANAOG DUA MONO AUTO SU DIGITA AUTO C HEADPHONE INEA PCM S.WF FE P x DIGITA NEO : 6 DSP S S S 96 / 24 3D-PHONIC SB SB SB VITUA SB Högtalarindikeringar C S.WF FE S SB S SB S SB Följande signalindikeringar tänds: : När digital insignal väljs: Tänds när signalen för den vänstra kanalen kommer in. När analog insignal väljs: Tänds alltid. : När digital insignal väljs: Tänds när signalen för den högra kanalen kommer in. När analog insignal väljs: Tänds alltid. C: Tänds när signalen för mittkanalen kommer in. S: Tänds när signalen för den vänstra surround kanalen kommer in. S: Tänds när signalen för den högra surround kanalen kommer in. S: Tänds när signalen för monosurround-kanalen kommer in. SB: Tänds när signalen för bakre surroundkanal kommer in. FE: Tänds när signalen för FE-kanalen kommer in. Högtalarindikeringarna tänds enligt följande: Basförstärkare ( S.WF ) tänds när SUBWOOFE är inställt på SUBWF <YES>. För ytterligare information, se sidan 17. De andra högtalarindikatorerna tänds endast när motsvarande högtalare är inställd på SM (små) eller G (stora) och när det erfordras för aktuell uppspelning. Vid avstängningstidpunkten: Apparaten slås av automatiskt. Kontrollera eller ändra den återstående tiden till avstängningstidpunkten: Tryck en gång på SEEP. Den återstående tiden till avstängningstidpunkten (i minuter) visas. För att ändra avstängningstidpunkten trycker du upprepade gånger på SEEP. Inaktivera insomningstimern: Tryck upprepade gånger på SEEP tills SEEP OFF visas i teckenfönstret. (SEEP-indikeringen slocknar). Insomningstimern avbryts också när du stänger av mottagaren. 14

19 Grundinställningar 3 Vrid på MUTI JOG för att välja lämplig siffra för de anslutna högtalarna (högtalarens kanalnummer). När du vrider på kontrollen, ändras högtalarens kanalsiffra enligt följande. För ytterligare information o högtalarens kanalnummer, se Högtalar-(kanal-) siffra och storlek på sidan 16. Svenska ANAOG S.WF För att erhålla bästa möjliga ljudeffekt från Surround-/DSP-lägen (se sidorna 31 till 35), måste du ställa in högtalar- och basförstärkarinformationen när du har genomfört alla anslutningar. En förklaring av hur högtalarna ställs in, samt andra grundläggande funktioner för mottagaren finns på sidorna 15 till ch 2.1ch 4.0ch 4.1ch 6.0ch 6.1ch (Tillbaka till början) 3.0ch 5.0ch 7.0ch* 3.1ch 5.1ch 7.1ch Enkel inställning av högtalare Quick Speaker Setup (snabb högtalarinställning) Quick Speaker Setup hjälper dig att snabbt och lätt registrera högtalarnas storlek, avstånd och ljudnivå i enlighet med ditt avlyssningsrum för att ge bästa möjliga surround-effekt. Du kan också registrera varje högtalares information manuellt. För ytterligare information, se sidan 18. 1,7 2,4,6 1,3,5 * 7.0ch är fabriksinställningen. 4 Tryck på SET. ANAOG S.WF 5 Vrid på MUTI JOG för att välja lämplig rumsstorlek som stämmer överens med ditt avlyssningsrum. När du vrider på kontrollen, ändras rummets storlek enligt följande. För att välja lämplig rumsstorlek, se umsstorlek, högtalaravstånd och -utgångsnivå på sidan 16. Tänk på detta innan du börjar... Dessa steg måste utföras inom en viss tid. Om inställningen går ner innan du är klar får du börja om med steg 1. ANAOG S.WF S M * (Tillbaka till början) 1 Tryck på SETTING och vrid på MUTI JOG tills QUICK SPK SET visas i teckenfönstret. ANAOG S.WF 2 Tryck på SET. * är fabriksinställningen. 6 Tryck på SET. QUICK SPEAKE SETUP är nu klar och teckenfönstret återgår till menyn SETTING. 7 Tryck på SETTING. ANAOG S.WF OBSEVEA Denna procedur slutförs inte om du stannar halvvägs under inställningsprocessen. När den snabba högtalarinställningen har utförts, ställs även högtalarnas utgångsnivåer automatiskt in på lämpliga värden (gäller för alla källor). Om du vill ställa in högtalarnas utgångsnivå separat för varje källa, se Justera högtalarnas uteffektnivå på sidan 22. FOTSÄTTNING PÅ NÄSTA SIDA 15

20 Svenska Högtalar-(kanal-) siffra och storlek Du kan ta reda på hur varje högtalarstorlek definieras i enlighet med de anslutna högtalarnas siffra (högtalarkanalsiffra ch ) du valt. Djupbashögtalare räknas som en 0.1-kanal. Anslutna högtalares storlekar CH / C S/S SB SUBWF 2.0CH AGE NONE NONE NONE NO 2.1CH SMA NONE NONE NONE YES 3.0CH AGE SMA NONE NONE NO 3.1CH SMA SMA NONE NONE YES 4.0CH AGE NONE SMA NONE NO 4.1CH SMA NONE SMA NONE YES 5.0CH AGE SMA SMA NONE NO 5.1CH SMA SMA SMA NONE YES SMA 6.0CH AGE SMA SMA (1SPK) NO SMA 6.1CH SMA SMA SMA (1SPK) YES SMA 7.0CH AGE SMA SMA (2SPK) NO SMA 7.1CH SMA SMA SMA (2SPK) YES umsstorlek, högtalaravstånd och -utgångsnivå I enlighet med rumsstorleken, ställs högtalaravståndet och utgångsnivån för varje ansluten högtalare in enligt följande: umsstorlek Högtalare Avstånd Utgångsnivå / 3.0 m ( ft) 0 db (Stora) C 3.0 m ( ft) 0 db S/S 3.0 m ( ft) 0 db SB(SB)/SB 3.0 m ( ft) 0 db M / 2.7 m (9 ft) 0 db (Medium) C 2.4 m (8 ft) 2 db S/S 2.1 m (7 ft) 3 db SB(SB)/SB 1.8 m (6 ft) 4 db S / 2.4 m (8 ft) 0 db (Små) C 2.1 m (7 ft) 2 db S/S 1.5 m (5 ft) 4 db SB(SB)/SB 1.2 m (4 ft) 6 db OBSEVEA Förkortningarna i tabellerna ovan motsvarar följande högtalare: - : Vänster främre högtalare - : Höger främre högtalare - C: Mitthögtalare - S: Vänster surround-högtalare - S: Höger surround-högtalare - SB: Bakre surround-högtalare - SB: Vänster bakre surround-högtalare - SB: Höger bakre surround-högtalare - SUBWF: Djupbashögtalare Grundinställningsobjekt Du kan justera följande. Se sidorna inom parentes för detaljerad information. Du kan inte välja objekt som inte är tillgängliga med den aktuella inställningen. Om högtalarnummret (kanalen) exempelvis är satt till <5.1ch> i snabbinställningen kan du inte välja följande alternativ: S BACK OUT, S BACK DIST, S BACK DIST, S BACK DIST Objekt QUICK SPK SET Att göra Ange antalet högtalare du anslutit och storleken på ditt avlyssningsrum. (15) SUBWOOFE* egistrera din djupbashögtalare. (17) FONT SPK* egistrera främre högtalarens storlek. (17) CENTE SPK* egistrera mitthögtalarens storlek. (17) SUOUND SPK* egistrera surround-högtalarens storlek. (17) S BACK SPK* egistrera den bakre surroundhögtalarens storlek. (17) S BACK OUT* Ange antalet bakre surroundhögtalare. (17) DIST UNIT Välj måttenhet för högtalaravståndet. (18) FONT DIST* FONT DIST* CENTE DIST* SU DIST* SU DIST* S BACK DIST* S BACK DIST* S BACK DIST* egistrera avståndet från den vänstra främre högtalaren till avlyssningspunkten. (18) egistrera avståndet från den högra främre högtalaren till avlyssningspunkten. (18) egistrera avståndet från mitthögtalaren till avlyssningspunkten. (18) egistrera avståndet från den vänstra surroundhögtalaren till avlyssningspunkten. (18) egistrera avståndet från den högra surroundhögtalaren till avlyssningspunkten. (18) egistrera avståndet från den bakre surround-högtalaren till avlyssningspunkten. (18) Ange avståndet från den vänstra bakre surround-högtalaren till avlyssningspunkten. (18) Ange avståndet från den högra bakre surround-högtalaren till avlyssningspunkten. (18) EX/ES/PIIx Aktivera EX/ES/PIIx-läget. (18) DUA MONO Välj ljudkanalen Dual Mono. (19) SUBWOOFE OUT Välj utgångsljud från djupbashögtalarens. (19) COSSOVE FE ATT Välj gränsfrekvensen till djupbashögtalaren. (19) Dämpa basljuden (FE) (lågfrekvenseffekt). (19) MIDNIGHT MODE Återskapa ett kraftigt ljud på natten. (19) DIGITA IN 1 DIGITA IN 2 Välj komponenten som är ansluten till den digitala koaxialterminalen. 1(DV/DVD). (20) Välj de komponenter som är anslutna till de digitala optiska kontakterna 2(VIDEO). (20) AUTO MODE Välj Auto Function-läge. (20) DVD VIDEO IN VIDEO VIDEOIN Välj den typ av videoanslutning som används för DVD-brännaren eller DVD-spelaren. (20) Välj den typ av videoanslutning som används för den komponent som är ansluten till VIDEO IN kontakterna på mottagarens baksida. (20) * Om du har använt Quick Speaker Setup på sidan 15, är denna inställning ej nödvändig. 16

21 Funktionsprocedur 1,7 3,5 2,4 Ställa in högtalarna För att få bästa möjliga surroundljud från Surround- och DSPlägena måste du registrera informationen du om ställa du högtalararrangemanget när alla anslutningar har gjorts. Om du har använt Quick Speaker Setup på sidan 15, är denna inställning ej nödvändig. Svenska ENDAST på den främre panelen: Tänk på detta innan du börjar... Dessa steg måste utföras inom en viss tid. Om inställningen går ner innan du är klar får du börja om med steg 1. Ex.: När DIGITA IN 1-uttaget ställs in. 1 Tryck på SETTING. MUTI JOG fungerar nu för inställningsfunktionen. 2 Vrid på MUTI JOG tills önskat objekt visas i teckenfönstret. Inställningsobjektet ändras enligt följande när du vrider på MUTI JOG: ANAOG 3 Tryck på SET. Aktuell inställning för det valda objektet visas. ANAOG 4 Vrid på MUTI JOG för att välja en lämplig inställning. ANAOG S.WF S.WF S.WF Din inställning är lagrad. 5 Tryck på SET. 6 Upprepa stegen 2 till 5 för att ställa in andra objekt om så behövs. 7 Tryck på SETTING. QUICK SPK SET SUBWOOFE FONT SPK CENTE SPK SUOUND SPK S BACK OUT S BACK SPK DIST UNIT FONT DIST FONT DIST CENTE DIST SU DIST SU DIST S BACK DIST S BACK DIST S BACK DIST EX/ES/PIIx SUBWOOFE OUT DUA MONO COSSOVE FE ATT MIDNIGHT MODE DIGITA IN 1 DIGITA IN 2 AUTO MODE DVD VIDEO IN VIDEO VIDEOIN (Tillbaka till början) DV/DVD TV Källindikering visas i teckenfönstret. VIDEO VC ägga in djupbashögtalarinformationen SUBWOOFE Välj om du har installerat en djupbashögtalare eller inte. SUBWF <YES> Välj detta om en djupbashögtalare är ansluten. Djupbashögtalarindikeringen ( S.WF ) tänds i teckenfönstret. Du kan ställa in djupbashögtalarens uteffekt (se sidan 22). SUBWF <NO> Välj när du har kopplat ur en djupbashögtalare. Detta ändrar storleken på den främre högtalaren till G (se nedan). Fabriksinställning: SUBWF <NO> Ställa in högtalarnas storlek FONT SPK (fronthögtalare), CENTE SPK (mitthögtalare), SUOUND SPK (surroundhögtalare), S BACK SPK (bakre surround-högtalare) egistrera alla anslutna högtalares storlek. <G> (stora) <SM> (små) <NO> Välj detta alternativ när högtalarkonens storlek är större än 12 cm. Välj detta alternativ när högtalarkonens storlek är mindre än 12 cm. Välj detta alternativ om ingen högtalare anslutits. (Alternativet kan inte väljas för de främre högtalarna). Fabriksinställning: <G> (för fronthögtalarna) <SM> (för andra högtalare) Inställning av bakre surround-högtalare S BACK OUT Ange antalet bakre surroundhögtalare. SB OUT <1SPK> Använd denna inställning om du använder 1 bakre surround-högtalare. SB OUT <2SPK> Använd denna inställning om du använder 2 bakre surround-högtalare. Fabriksinställning: SB OUT <2SPK> OBSEVEA Om du har valt SM (små) för fronthögtalarstorlek, kan du inte välja G (stora) för andra högtalare. När SUBWOOFE ställs in på SUBWF <NO>, är fronthögtalarens storlek alltid G (och du kan inte välja SM ). När SUOUND SPK är inställd på SM (små), kan man inte välja G (stora) för den bakre surround-högtalaren. När SUOUND SPK är inställt på NO, fixeras den bakre surround-högtalaren på NO. När S BACK SPK är inställt på NO kan du inte välja S BACK OUT. När SB OUT är inställt på <1SPK> ska du ansluta den bakre surround-högtalaren till kontakten för vänster bakre högtalare (se sidan 6). Det kommer inget ljud från den bakre högtalaren om du ansluter den till kontakten för höger bakre surroundhögtalare. 17

22 Svenska Ställa in högtalaravstånd Avståndet mellan din lyssningsplats och högtalarna är en viktig faktor när det gäller att få bästa möjliga ljudeffekt i Surround-/ DSP-lägena. Med hjälp av dessa värden ställer mottagaren automatiskt in fördröjningstiden för ljudet till respektive högtalare, så att samtliga högtalares ljud når dig samtidigt. 7 Måttenhet DIST UNIT Välj vilken måttenhet du använder. UNIT <meter> Nu kan du ställa in avståndet i meter. UNIT <feet> Nu kan du ställa in avståndet i fot. Fabriksinställning: UNIT <meter> 7 Högtalaravstånd FONT DIST (för vänster främre högtalare), FONT DIST (för höger främre högtalare), CENTE DIST (för mitthögtalaren), SU DIST (för vänster surroundhögtalare), SU DIST (för höger surroundhögtalare), S BACK DIST (för vänster bakre surroundhögtalare), S BACK DIST (för höger bakre surroundhögtalare) Justerbart intervall: 0.3 m till 9.0 m i steg om 0,3 m (1 ft till 30 ft i steg om 1 ft) Fabriksinställning: 3.0 m ( ft) för alla hogtalare S C 3,3 m (11 fot) 3,0 m ( fot) 2,7 m (9 fot) 2,4 m (8 fot) 2,1 m (7 fot) S Aktivera EX/ES/PIIx-inställningen EX/ES/PIIx De tillgängliga surround-ljudlägena för digital flerkanalig programvara varierar beroende på denna inställning EX/ES/ PIIx-ljud (7,1-kanaligt) eller 5,1-kanaligt ljud. Välj önskad inställning. Se sidan 34 för vidare information om EX/ES/PIIx-inställningen och tillgängliga surround-ljudlägen. Se sidan 35 för information om hur du aktiverar surround-läget. <AUTO> <ON> Ett lämpligt surround-läge tillämpas i enlighet med inkommande signal. Dolby Digital Surround EX och DTS-ES omvandlas till EX/ES-ljud 6,1-kanaligt*. Annan flerkanalig (mer än 4 kanaler) kodad programvara omvandlas till 5,1-kanaligt ljud. Välj detta alternativ för att omvandla 5,1- och 6,1-kodad programvara till 6,1-kanaligt. <PIIx MOVIE> Välj detta alternativ för att använda PIIx MOVIE (7,1-kanal) uppspelning för både 5,1- och 6,1-kanalskodad programvara. <PIIx MUSIC> Välj detta alternativ för att använda PIIx MUSIC (7,1-kanal) uppspelning för både 5,1- och 6,1-kanalskodad programvara. <OFF> Välj detta alternativ för att avbryta EX/ES/ PIIx-läget (7,1-kanaligt). Fabriksinställning: <AUTO> * Det kan hända att viss Dolby Digital Surround EX-programvara omvandlas till Dolby Digital 5.1-kanaligt ljud ( DOBY DIGITA ) trots att du har valt <AUTO>. I det fallet ska du välja <ON> för att tillämpa DOBY D EX. Från fjärrkontrollen: Tryck på EX/ES/PIIx upprepade gånger för att välja något av ovanstående lägen SB SB 0 I detta fall ska avståndet ställas in enligt följande: Vänster främre högtalare (): FONT <3.0m> (ft) Höger främre högtalare (): FONT <3.0m> (ft) Mitthögtalare (C): CENTE <3.0m> (ft) Vänster surroundhögtalare (S): SU <2.7m> (9ft) Höger surroundhögtalare (S): SU <2.7m> (9ft) Vänster bakre surroundhögtalare (SB) : SBACK <2.4m> (8ft) Vänster bakre surroundhögtalare (SB) : SBACK <2.4m> (8ft) OBSEVEA Du kan inte ange högtalaravståndet för högtalare där du har valt NO. Om du har valt <1SPK> för S BACK OUT (se sidan 17), visas S BACK DIST istället för S BACK DIST och S BACK DIST. OBSEVEA När SUOUND SPK är inställd på NO (se sidan 17), är inte denna funktion tillgänglig. När S BACK SPK är inställd på NO (se sidan 17) tillämpas Virtual Surround Back (se sidan 34) vid EX/ES/PIIxåtergivning (6,1-kanalig). 18
