5 URJALAN KUNTA VESIHUOLTOVERKOSTON LAAJENNUSALUEET LEIRINTÄALUEEN ALUE MAANRAKENNUSTÖIDEN TYÖSELOSTUS InfraRYL Työ: E YLEISTÄ RAKENNUSHANKKEEN KUVAUS Rakennuskohteena on viemärin ja vesijohdon rakentaminen Urjalan kuntaan leirintäalueen alueelle. Viemäröinti toteutetaan suurelta osin viettoviemäröintinä. Alueen kiinteistöt liitetään rakennettuun paineviemäriin ja vesijohtoon. TEKNISET VAATIMUKSET Hankkeen yleiset tekniset vaatimukset ja kelpoisuuden osoittaminen on esitetty Rakennustieto Oy:n julkaisuissa: - InfraRYL 2010, Infrarakentamisen yleiset laatuvaatimukset, Osa 1 Väylät ja alueet - InfraRYL 2006, Infrarakentamisen yleiset laatuvaatimukset, Osa 2 Järjestelmät ja täydentävät osat. Rakennusosien ja tuotanto-osien sisällöt on kuvattu Rakennustieto Oy:n julkaisussa: INFRA 2006 Rakennusosa- ja hankenimikkeistö, Määrämittausohje, versio 2.1. Rakennuskohteen työt tehdään tämän työkohtaisen työselostuksen mukaan sekä noudattaen muita sitä varten laadittuja työselostuksia ja piirustuksia, rakentamista koskevia yleisiä työselityksiä ja normaalimääräyksiä, lakeja, asetuksia sekä rakentamista ja työturvallisuutta valvovien viranomaisten antamia ohjeita ja määräyksiä. Tämän työselostuksen lisäksi noudatetaan seuraavia ohjeita ja määräyksiä: Suomen Rakennusinsinöörien Liitto RIL r.y.: - Maahan ja veteen asennettavat kestomuoviputket, RIL Pohjarakennusohjeet, RIL Putkikaivanto-ohje, RIL Routasuojaus rakennukset ja infrarakenteet, RIL Suomen kuntatekniikan yhdistys: - Katusuunnittelun ja -rakentamisen ohjeet, KATU 2002 Työsuojeluhallituksen ohjetta "Kapeat kaivannot

6 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 2/22 Louhintatöissä on noudatettava valtioneuvoston päätöstä räjäytys- ja louhintatyön järjestysohjeista (410/1986). PANK ry: Asfalttinormit Rakennustöiden yleiset laatuvaatimukset Talo-RYL Suomen rakentamismääräyskokoelma. Rakennustuotteiden ja materiaalien laatuvaatimukset Urakoitsijan tulee varmistaa rakennustuotteen ja materiaalien kelpoisuus eli tuotteen CE- merkintä ja kansallinen hyväksyntä ennen tuotteiden tilaamista, käyttämistä tai kiinnittämistä rakennuskohteeseen. Mikäli suunnitelmissa on esitetty, tässä mainittua, tiukempia laatuvaatimuksia, noudatetaan niitä.

7 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 3/22 2 YHTEISET TYÖT 2.1 TYÖMAAN HALLINTO Rakennuttaja Nimi: Urjalan kunta Osoite: PL 33 (Tampereentie 6) URJALA Yhteyshenkilö: Tekninen johtaja Jouni Vähäkyttä Puhelin: Sähköposti: jouni.vahakytta@urjala.fi Rakennuttaminen ja valvonta Nimi: Urjalan kunta Osoite: PL33 (Tampereentie 6) URJALA Yhteyshenkilö: Tekninen työnjohtaja Arto Heino Puhelin: Sähköposti: etunimi.sukunimi@urjala.fi Suunnittelija Nimi: AIRIX Ympäristö Oy Osoite: PL 669 (Uudenmaankatu 19 A) TURKU Yhteyshenkilöt: Suunnittelupäällikkö Kai Saralehto Puhelin Suunnitteluinsinööri Jukka Rannisto Puhelin Sähköposti: sweco.fi Katselmukset Alku- ja loppukatselmus Ennen työn aloittamista pidetään alkukatselmus ja rakentamisen valmistuttua loppukatselmus. Urakoitsija suorittaa myös rakennustyöalueen vaikutusalueella olevien rakennusten, rakenteiden, laitteiden ja rajamerkkien kuntotarkistukset ennen työn aloitusta ja vastaa niille aiheuttamistaan vahingoista. Urakoitsijan on ilmoitettava kiinteistökatselmuksen ajankohdasta rakennustyömaan valvojalle hyvissä ajoin. Aloituskatselmuksessa sovitaan työalueet ja varastointialueet. Katselmuksista laaditaan pöytäkirja.

8 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 4/ Räjäytys- ja tärinäkatselmus Ennen räjäytystöiden ja muiden tärinää aiheuttavien töiden aloittamista on suoritettava riskialueella katselmus, jonka perusteella laaditaan tärinämittaussuunnitelma Pohjavesitarkkailu Luvat Ennen töiden aloittamista on selvitettävä työalueella ja rakennustyön todennäköisellä vaikutusalueella olevien pohjavesikaivojen sijainti ja suoritettava kaivojen veden määrän ja laadun tarkkailu. Kaivoista otetaan vesinäyte ennen töiden aloittamista ja tarvittaessa töiden jälkeen. Veden korkeutta tarkkaillaan koko työn ajan säännöllisesti esimerkiksi kerran viikossa. Tarvittaessa pidetään katselmus. Rakennuttaja on hankkinut seuraavat työsuoritukseen liittyvät luvat: liittymäluvat maanomistajien työluvat. Muista työsuoritukseen liittyvien lupien hankkimisesta ja ilmoitusten tekemisestä huolehtii urakoitsija. Urakoitsijan tulee noudattaa em. lupien ehtoja. 2.2 TOIMINNAN JÄRJESTELY Liikennejärjestelyt ja suojaustoimenpiteet Tarvittavat luvat haetaan teitä hallinnoivilta tahoilta, kuten ELY:ltä, kunnasta ja tiekunnista sekä yksityisiltä tienomistajilta. Työaikaisen liikenteen järjestely kuuluu urakoitsijalle. Urakoitsija hakee luvan ELY:lta (Pirkanmaan elinkeino-, liikenne- ja ympäristökeskus) ja Urjalan kunnalta. Urakoitsijan tulee määrätä henkilö, joka vastaa työnaikaisista liikennejärjestelyistä. Urakoitsijan on vähintään 2 vrk aikaisemmin ilmoitettava tonttiliittymien sulkemisesta kiinteistöjen omistajille Väliaikainen vedenjakelu Käytössä olevia vesijohtolinjoja ei saa sulkea ilman valvojan lupaa. Liitostöitä tehtäessä tai vesijohtolinjoja suljettaessa on vesihuoltolaitoksen edustajan oltava mukana. Lisäksi linjoja suljettaessa on oltava yhteydessä hankkeen valvojaan 3 vrk ennen linjojen sulkemista. Urakoitsijan on hyväksytettävä väliaikaisen vedenjakelun toteutustapa rakennuttajalla. Urakoitsijan on vähintään 2 vrk aikaisemmin ilmoitettava vesijohtolinjojen sulkemisesta kiinteistöjen omistajille.

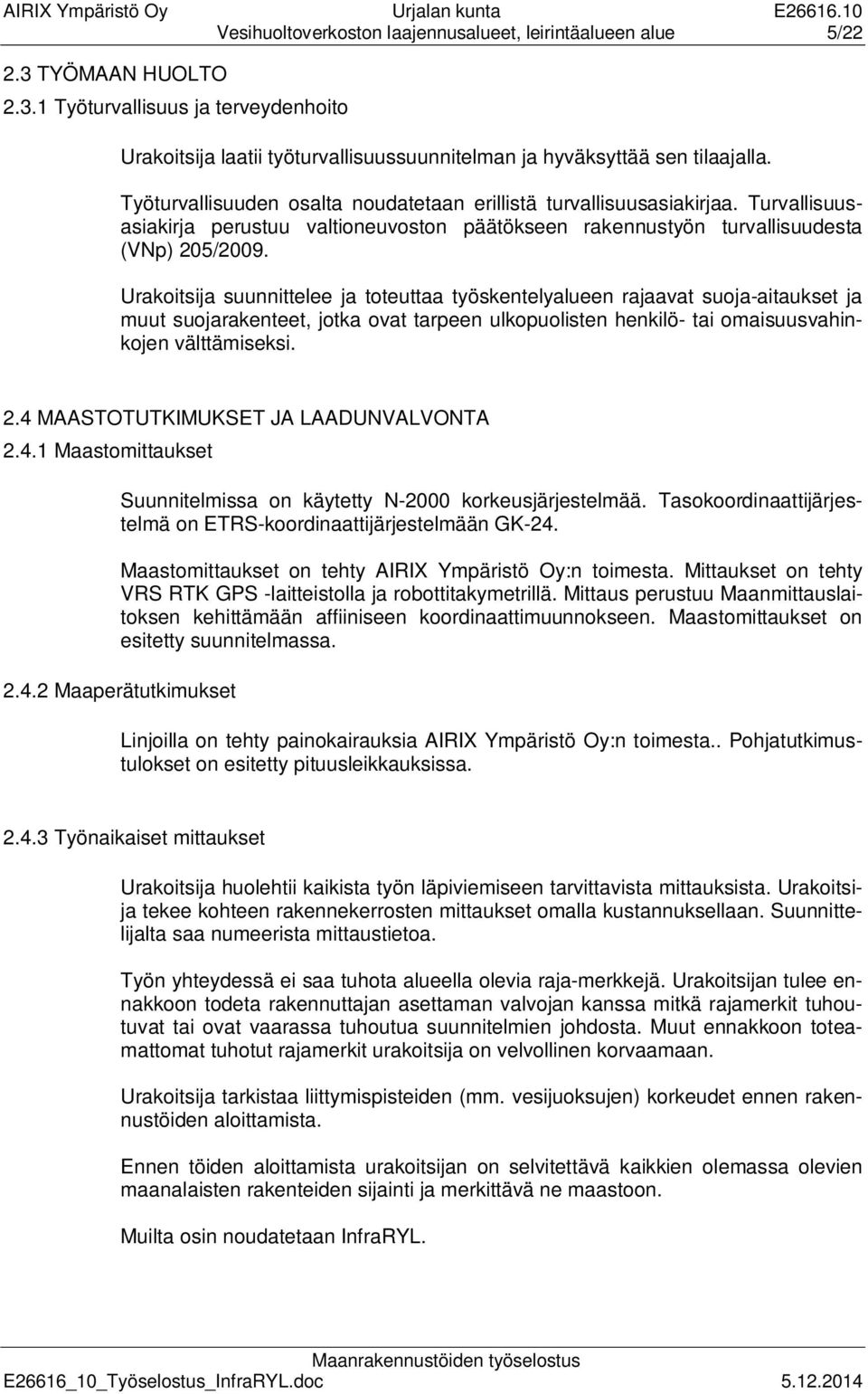

9 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 5/ TYÖMAAN HUOLTO Työturvallisuus ja terveydenhoito Urakoitsija laatii työturvallisuussuunnitelman ja hyväksyttää sen tilaajalla. Työturvallisuuden osalta noudatetaan erillistä turvallisuusasiakirjaa. Turvallisuusasiakirja perustuu valtioneuvoston päätökseen rakennustyön turvallisuudesta (VNp) 205/2009. Urakoitsija suunnittelee ja toteuttaa työskentelyalueen rajaavat suoja-aitaukset ja muut suojarakenteet, jotka ovat tarpeen ulkopuolisten henkilö- tai omaisuusvahinkojen välttämiseksi. 2.4 MAASTOTUTKIMUKSET JA LAADUNVALVONTA Maastomittaukset Suunnitelmissa on käytetty N-2000 korkeusjärjestelmää. Tasokoordinaattijärjestelmä on ETRS-koordinaattijärjestelmään GK-24. Maastomittaukset on tehty AIRIX Ympäristö Oy:n toimesta. Mittaukset on tehty VRS RTK GPS -laitteistolla ja robottitakymetrillä. Mittaus perustuu Maanmittauslaitoksen kehittämään affiiniseen koordinaattimuunnokseen. Maastomittaukset on esitetty suunnitelmassa Maaperätutkimukset Linjoilla on tehty painokairauksia AIRIX Ympäristö Oy:n toimesta.. Pohjatutkimustulokset on esitetty pituusleikkauksissa Työnaikaiset mittaukset Urakoitsija huolehtii kaikista työn läpiviemiseen tarvittavista mittauksista. Urakoitsija tekee kohteen rakennekerrosten mittaukset omalla kustannuksellaan. Suunnittelijalta saa numeerista mittaustietoa. Työn yhteydessä ei saa tuhota alueella olevia raja-merkkejä. Urakoitsijan tulee ennakkoon todeta rakennuttajan asettaman valvojan kanssa mitkä rajamerkit tuhoutuvat tai ovat vaarassa tuhoutua suunnitelmien johdosta. Muut ennakkoon toteamattomat tuhotut rajamerkit urakoitsija on velvollinen korvaamaan. Urakoitsija tarkistaa liittymispisteiden (mm. vesijuoksujen) korkeudet ennen rakennustöiden aloittamista. Ennen töiden aloittamista urakoitsijan on selvitettävä kaikkien olemassa olevien maanalaisten rakenteiden sijainti ja merkittävä ne maastoon. Muilta osin noudatetaan InfraRYL.

10 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 6/ Mittaukset ja tarkepiirustukset Urakoitsija tekee tarkemittaukset ja niiden perusteella loppupiirustukset. Urakoitsija tekee korjaukset suunnitelmien DWG tiedostoihin. Tarkepiirustuksiin tulee merkitä poikkeamat suunnitelmiin, kuten materiaalimuutokset, putkikokojen muutokset jne. Mittaukset suoritetaan InfraRYL:n mukaisesti MAA-, POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Hyötypuun hakkuu Urakka-alueella olevien tukkipuut kaadetaan ja karsitaan sekä pätkitään noin 4 metrin pituisiksi. Ennen puiden kaatamista ja raivaustöiden aloittamista selvitetään maanomistajien antamissa työluvissa mainitut ehdot, määräykset ja sopimukset. Tarkemmin puiden toimittamisesta sovitaan rakennuttajan kanssa. Puusto ja kasvillisuus poistetaan tie/työalueelta vain rakentamisen kannalta välttämättömässä laajuudessa. Laajuus arvioidaan kunnan, maanomistajien ja rakentajien kesken. Hyötypuuksi kelpaamaton puusto, kannot, pensaat ym. aluskasvillisuus, metsänkaatojätteet ja raivausjätteet kuljetetaan hyötykäyttöön (energiajäte) tai kaatopaikalle. Urakoitsija vastaa hävityksestä. Kasvillisuuden suojaus Olemassa olevan kasvillisuuden suojauksessa noudatetaan InfraRYL kohtaa Tarvittavista suojaustoimenpiteistä sovitaan tarkemmin työn aloituskatselmuksessa. Muilta osin noudatetaan InfraRYL Poistettavat, siirrettävät ja suojattavat rakenteet Työn aikana tulee huolehtia, että kaikki alueella olevat johdot, laitteet, varusteet yms. ovat toimintakunnossa koko työn keston ajan lukuun ottamatta vähäisiä, siirtotöistä aiheutuvia katkoksia. Rakennetut salaojat Kaivannosta esiin tulevat ja katkaistut salaojat korjataan (ks. periaatepiirros T55). Korjaus tehdään liittämällä katkennut salaoja kaivannon kohdalla umpiputkella. Putken alle kaivannon pohjalle rakennetaan kiviainesarina, joka ympäröidään kuitukankaalla. Arinan paksuuden tulee olla vähintään 300 mm. Kuitukankaan tulee olla käyttöluokkaa N3. Arina rakennetaan murskeesta 0/16 tai sorasta 0/20 ja se tiivistetään 90 % tiiveysasteeseen. Valvoja tarkistaa salaojien korjaukset ennen niiden peittämistä. Siirrettävät järjestelmät ja rakenteet

11 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 7/22 Johtojen ja kaapelien osalta tapahtuvat siirrot ja purut on sovittava laitteiden omistajien kanssa. Siirrettyjen johtojen sijainnista on tehtävä tarkekuvat omistajien toimesta. Suojattavat järjestelmät Ennen kaivutöiden aloittamista on pyydettävä kaapelinäyttö sähköyhtiöltä sekä teleyhtiöltä. Suunnitelma-alueella tiedossa olevien kaapeleiden, johtojen ja kaukolämmön likimääräinen sijainti on esitetty suunnitelman mukana olevissa suunnitelmakartoissa. Urakoitsija selvittää kaikki alueella mahdolliset olevat kaapelit ja johdot. Poistettavat rakenteet Käytöstä poistettavat putki- ja johtorakenteet puretaan kaivannon osalta, loput jätetään maan sisään. Maahan jäävien purettavien putkien päät tulpataan. Muilta osin noudatetaan InfraRYL Poistettava, siirrettävä maa- ja pengerrakenteet Poistettavat pintamaat Alueella mahdollisesti oleva pintamaan multa läjitetään tarkoitukseen osoitetulle paikalle. Multa voidaan käyttää alueen viimeistelytöihin, mikäli se täyttää asetetut vaatimukset. Urakka-alueelta rakenteisiin kelpaamattomat tai muuten ylimääräiset massat kuuluvat urakoitsijalle. Massojen käsittely ja poiskuljetus kuuluvat urakoitsijalle. Kannot, risut yms. on käsiteltävä asianmukaisesti, niitä ei saa olla ylijäämämaan joukossa. Poistettavat päällysrakenteet Purettavien kestopäällystettyjen teiden ja liittymien päällyste kuuluu urakoitsijalle. Urakoitsija vastaa kustannuksellaan puretun asfaltin toimittamisesta kierrätykseen tai ympäristöviranomaisen hyväksymään paikkaan. Muilta osin noudatetaan InfraRYL PERUSTUSRAKENTEET Poikkeavat perustamistavat on esitetty liitteessä 1. Kaivantojen tuenta- ja perustamistapalausunto. Lisäksi noudatetaan tätä työselostusta ja InfraRYL 2010.

12 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 8/ Arinarakenteet Pituusleikkauksissa erikseen esitetyillä linjaosuuksilla käytetään arinarakennetta, kts. liite 1, kaivannon tuenta- ja perustamistapalausunto. Arinarakennetyypit on esitetty kappaleissa ja Erikoisrakenteet tehdään erillisen perustussuunnitelman mukaisesti (Liite 1, Kaivantojen tuenta- ja perustamistapalausunto). Mikäli työn aikana ilmenee maalajin osalta poikkeavuutta suunnitelmiin verrattuna, on oltava yhteydessä rakennuttajan nimeämään valvojaan arinan tarpeellisuuden määrittämiseksi. Arinarakenne valitaan rakennuspaikan pohjaolosuhteiden perusteella. Arinarakenteet tehdään työselityksen kohtien ja Muilta osin noudatetaan InfraRYL Kiviainesarinat Arina tehdään sorasta tai murskeesta (0/32 mm). Arinan vahvuus on 300 mm. Materiaali ei saa olla jäässä. Kiviainesarina ympäröidään suodatinkankaalla N3. Tyyppikuva kiviainesarinan asentamisesta on esitetty liitepiirustuksessa T51. Mikäli hienoainespitoinen pohjamaa häiriintyy kaivun yhteydessä, korvataan se kitkamaatäytöllä. Muilta osin noudatetaan InfraRYL Teräslevyarinat Tyyppikuva teräslevyarinan asentamisesta on esitetty liitepiirustuksessa T51. Noudatetaan InfraRYL POHJARAKENTEET Suojaukset ja eristykset Lämmöneristykset Putkijohtorakenteiden ja rumpujen lämmöneristykset Lämpöeristys rakennetaan suunnitelmissa osoitettuihin kohtiin. Lämpöeristeenä käytetään liikennealueiden ulkopuolella XPS 200 -routaeristelevyä ja liikennealueilla XPS 400 -routaeristelevyä. Eriste tulee ulottaa vähintään 500 mm putkien molemmin puolin. Eristeen vahvuus ja eristettävä osuus on esitetty suunnitelmapiirustuksissa. Kohdissa, joissa lämpöeristystä on käytetty kallion läheisyydestä johtuen, voidaan lämpöeristys korvata kallion louhinnalla ja näin saada vesihuoltolinjan putkille riittävä asennussyvyys. Suunnitelmista poikettaessa tulee olla yhteydessä urakan valvojaan ja saada valvojan hyväksyntä muutoksille.

13 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 9/22 Muilta osin noudatetaan InfraRYL Rummut Vaurioituneet rummut korjataan alkuperäiseen kuntoon. Betonirummut voidaan korvata maantierummuiksi tarkoitetuilla vastaavankokoisella muoviputkella, lujuusluokka SN8. Olemassa olevien rumpujen toimintakyky sekä purkuputkien päiden toimivuus varmistetaan. Muilta osin noudatetaan InfraRYL MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Hankkeesta saatavat leikkausmassat voidaan osittain käyttää penkereisiin ja luiskatäyttöihin, mikäli ne täytettävät sille asetetut vaatimukset. Ylimääräiset leikkausmassat kuuluvat urakoitsijalle. Muilta osin noudatetaan InfraRYL Maakaivannot Kaivantosuunnitelma Urakoitsija tekee kaivantosuunnitelman. Kaivannon teossa noudatetaan työsuojeluhallituksen ohjetta "Kapeat kaivannot". Tukemattoman ja tuetun putkikaivannon vähimmäismitat on esitetty tyyppipiirustuksessa T51. Muilta osin noudatetaan InfraRYL Valmis maakaivanto Liikakaivua sekä leveys- että syvyyssuunnassa on vältettävä. Kaivannon alaosa kaivetaan varovaisesti, jotta alapuolista maaperää ei tarpeettomasti häiritä. Valmiiksi kaivettu kanavan pohja tasoitetaan ja siitä poistetaan kivet ja lohkareet. Kaivumaiden käsittely Peltoalueilla kaivannosta poistetaan kivennäismaalajit ja pintamaan multa siten, että kivennäismaalajit voidaan palauttaa lopputäytön pohjalle ja multa käytetään kasvualustana täytön ylimpänä kerroksena. Kaivumaat on sijoitettava siten, etteivät ne aiheuta kaivannon seinämän sortumista eivätkä putoa kaivantoon tai vaaranna työturvallisuutta. Kaivannon kuivana pito ja pohjavedenpinnan alentaminen Urakoitsijan on varauduttava kaivannon kuivana pitoon.

14 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 10/22 Urakoitsija huolehtii, että kaivanto on peitetty tai rakenteet on ankkuroitu ennen kuivana pidon lopettamista. Muilta osin noudatetaan InfraRYL Kaivannon tukirakenteet Erikseen osoitetuissa kohdissa noudatetaan liitettä 1 (Kaivantojen tuenta- ja perustamistapalausunto). Kaivannon seinämät tuetaan, mikäli luiskia ei voida tai ei ole tarkoituksenmukaista tehdä riittävän loivina. Tukemistapa valitaan rakennuspaikan työnaikaisten pohjasuhteiden ja kaivannon mittojen perusteella. Kaivannon tukirakenteet on tehtävä siten, että työstä ei aiheudu haitallisia maaperän siirtymiä työn aikana. Tuettu kaivanto aloitetaan noin yhden (1) metrin syvyisellä kevennyskaivuulla, jonka jälkeen aloitetaan kaivannon tukien asennus. Kaivuumassat kasataan vähintään 10 metrin etäisyydelle kaivannosta. Mikäli työn aikana ilmenee maalajin osalta poikkeavuutta suunnitelmiin verrattuna tai maakaivantoa ei muuten pystytä tekemään turvallisesti ilman tuentaa on oltava yhteydessä rakennuttajan nimeämään valvojaan lisätuennan tarpeellisuuden määrittämiseksi. Tukemistapa valitaan rakennuspaikan työnaikaisten pohjasuhteiden ja kaivannon mittojen perusteella. Soveltuvin osin noudatetaan VTT:n geotekniikan laboratorion tiedonantoja 29/77 "Johtokaivantojen tukemisohjeet" ja 28/77 "Pienten kaivantojen tukeminen", sekä työsuojeluhallituksen ohjetta "Kapeat kaivannot. Muilta osin noudatetaan InfraRYL Penkereiden alitukset Haapasentien alitus tehdään vaakaporaamalla. Porauksen aloituskaivanto tehdään riittävän laajana tai kaivannot tuetaan. Putket asennetaan suojaputkeen keskitysrenkain c/c 2000 mm. Alituskohdat on esitetty piirustuksissa 201, 203 Alitukset tehdään tyyppipiirustuksen T60 mukaisesti. Hiekkateiden alitukset tehdään auki kaivamalla, ellei rakennuttajan kanssa toisin sovita. Muilta osin noudatetaan InfraRYL 2010.

15 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 11/ KALLIOLEIKKAUKSET, -KAIVANNOT JA TUNNELIT Kaivantosuunnitelma Urakoitsija laatii kaivantosuunnitelman. Räjäytyssuunnitelma Urakoitsija laatii räjäytyssuunnitelman InfraRYL 2010 mukaisesti. Räjäytys- ja tärinäkatselmukset Ennen räjäytystöiden ja muiden tärinää aiheuttavien töiden aloittamista on suoritettava riskialueella katselmus, jonka perusteella laaditaan tärinämittaussuunnitelma. Muilta osin noudatetaan InfraRYL Louhintamäärät Liikalouhintaa tulee välttää. Louhe poistetaan tasauskerroksen verran putken alareunaa syvemmältä. Pohja tasataan murskeella tai soralla ja tiivistetään. Asennusalustan alle asennetaan suodatinkangas. Suodatinkankaan käyttöluokka on N3. Louhittava kalliomassa mitataan teoreettisena kiintokalliona ja korvataan yksikköhinnan mukaan ± arvona arvioidusta m 3 -ktr määrästä, joka sisältyy tarjoushintaan. Arvioitu louhintamäärä ilmoitetaan urakkaohjelmassa. Määrät tarkistetaan Rakennustieto Oy:n julkaisujen InfraRYL 2010 Osa 1 Väylät ja alueet sekä INFRA 2006 Rakennusosa- ja hankenimikkeistö, Määrämittausohje, versio 2.1 mukaan. Annettua kalliolouhinnan yksikköhintaa käytetään tarjousvertailussa. Louhintamäärät on esitetty määräluettelossa ja urakkaohjelmassa Kallioavoleikkaukset Louhintaa varten tulee laatia louhinta- ja räjäytyssuunnitelma. Louhinta- ja räjäytystyöt on tehtävä kaikki lupa-asiat, työturvallisuus- ja varo-ohjeet huomioiden. Tarvittavat rakennus-, rakenne- ja laitekatselmukset on pidettävä ennen töiden aloittamista. Katselmoitavat kohteet on esitettävä louhinta- ja räjäytyssuunnitelmassa. Louhinnassa syntyvää louhetta ei voida käyttää tukikerroksen materiaalina katujen ja kevyen liikenteen väylän tukikerroksissa ilman rakennuttajan suostumusta. Louhintaan sisältyvät kaikki >= 1 m kivet, joita ei voi kiertää tai poistaa kaivamalla. Louhintakohteet on hyväksytettävä ennen louhintaa rakennuttajalla. Noudatetaan InfraRYL Kalliokanaalit, -syvennykset ja -kuopat Kalliokanaalin vähimmäismitat on esitetty tyyppipiirustuksessa T51.

16 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 12/22 Vesihuoltolinjojen kaivojen kohdalle louhitaan tilavaraus, jonka ulottuma kaivon ulkopinnasta on 2,0 m. Vesihuoltolinjojen ja tonttihaarojen päihin louhitaan tilavaraus, jonka pituus lähimmästä rakenteesta on 2,0 m. Louhintamäärät Liikalouhintaa tulee välttää. Louhe poistetaan tasauskerroksen verran putken alareunaa syvemmältä. Pohja tasataan murskeella tai soralla ja tiivistetään. Asennusalustan alle asennetaan suodatinkangas. Suodatinkankaan käyttöluokka on N3. Noudatetaan InfraRYL PENKEREET, MAAPADOT JA TÄYTÖT Penkereet Noudatetaan InfraRYL Kaivantojen täytöt Asennusalusta Kaivannon pohjalle, massanvaihto- tai pengertäytteen päälle tai arinan päälle tehdään putken seinämän pinnasta mitattuna vähintään 150 mm:n paksuinen asennusalusta pituusleikkauksissa esitetyille putkiosuuksille. Toimilaitteet, kuten kaivot ja venttiilit perustetaan aina asennusalustalle. Asennuskerros tiivistetään 90 % tiiviysasteeseen. Perusmaa ja asennusalusta eivät saa olla jäässä. Kun olosuhteet ovat sellaiset, että asennusalustan hienoaines voi jäätyä, tasauskerros tehdään sepelistä tai sorasepelistä, jonka suurin raekoko on ohjeiden mukainen ja josta puuttuvat alle 8 mm:n rakeet. Venttiilit, kaivot ja yms. toimilaitteet perustetaan aina asennusalustan varaan. PN-10 luokan yhteen hitsatut paineputket perustetaan pituusleikkauksissa esitetyillä kaivanto-osuuksilla liikennealueiden ulkopuolella perusmaan varaan. Urakoitsija varmistaa, että kaivannon pohja täyttää asennusalustalle asetetut rakeisuusvaatimukset. Perusmaa voi olla rakeisuusvaatimukset täyttävää hiekkaa, soraa, hiekkatai soramoreenia, savea tai silttiä. Perusmaan kivettömyys on varmistettava koko asennusalustan ja alkutäytön osalta. Muilta osin noudatetaan InfraRYL Alkutäyttö Putkien alkutäyttö tehdään pääsääntöisesti hiekasta, sorasta tai murskeesta, joka täyttää putken tasauskerrosmateriaalille esitetyt vaatimukset ja tiivistetään vaadittuun tiiviyteen. Alkutäyttömateriaalin on täytettävä samat vaatimukset mitä asennusalustamateriaalinkin (kts ). Liikennealueilla PN10-luokan putkilla käytetään rakeisuusvaatimukset täyttävää hiekkaa, soraa tai mursketta. Liikennealueiden ulkopuolella PN10-luokan putkilla voidaan käyttää raekokovaatimukset täyttävää hiekka- ja soramoreenia sekä silttiä ja savea.

17 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 13/22 Ennen täyttöä tarkastetaan, että putket ovat vahingoittumattomat, oikeilla paikoillaan ja oikein asennettu. Kaivannossa mahdollisesti oleva lumi ja jää poistetaan. Alkutäyttömateriaali pudotetaan kaivantoon varovasti, tasaisesti putkien molemmille puolille. Täytön ensimmäinen vaihe tehdään lapiotyönä tai muilla sellaisilla menetelmillä, etteivät putket siirry paikaltaan tai vaurioidu. Alkutäyttömateriaalia sullotaan putkien alle ja sivuille siten, ettei putkien korkeusasema muutu. Ensimmäinen täyttökerros tehdään enintään putken puolivälin korkeuteen. Täytekerroksen tulee olla putken molemmilla puolilla täytön eri vaiheissa likimain samalla korkeudella. Alkutäyttö ulotetaan lopputäyttömateriaalin suurimman lohkarekoon verran, kuitenkin vähintään 300 mm, ylimmän putken yläpuolelle. Muilta osin noudatetaan InfraRYL Lopputäyttö Tuetun kaivannon lopputäyttö tehdään tukirakenteiden poistamisen edetessä siten, ettei kaivanto pääse sortumaan, tiivistetty kaivantotäyte löyhtymään tai putket siirtymään. Muilta osin noudatetaan InfraRYL Johtokaivantojen virtaussulut Kaivannon ollessa huonosti vettä läpäisevässä maalajissa tulee veden virtaus estää tasauskerroksessa ja täyttömateriaalissa rakentamalla linjalle savisulkuja noin 50 metrin välein. Vettä pitävä pato eli savisulku rakennetaan savesta tai hienoja lajitteita sisältävästä silttimoreenista. Pato tulee perustaa koko kaivannon leveydelle kaivannon pohjaan saakka. Padon harjan on ulotuttava vähintään 300 mm putken laen yläpuolelle. Pato tiivistetään mahdollisimman tiiviiksi alkutäytön tiiviysvaatimusten mukaisesti. Padon tulee olla noin yhden (1) metrin pituinen. Muilta osin noudatetaan InfraRYL JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Vesihuollon maarakennustyöt tehdään lukujen 11000, 13000, 14000, 16000, ja mukaisesti JÄTEVESIVIEMÄRIT Jätevesiviemärin materiaalit Jätevesiviemäriputket Paineviemärit rakennetaan PN 10 luokan putkista.

18 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 14/22 Halkaisijaltaan > 50 mm paineputkina käytetään seinämäsarjan SDR 17 (PE 100) putkia. Linjoissa käytettävä putkikoko ilmenee suunnitelmista. Paineviemärissä tulee olla merkintänä ruskea raita putken kyljessä. Viettoviemäriputkena käytetään PVC muoviputkea, luokka SN8. Käytettävät putkikoot ilmenevät suunnitelmista. Muilta osin noudatetaan InfraRYL Tarkastus- ja jätevesikaivot sekä putket Viemärin tarkistuskaivoina käytetään 400/315 tai 560/500 mm PEH -muovisia teleskooppikaivoja suunnitelmien mukaisesti (kts. kaivokortit). Pumppaamojen tulokaivoina viettoviemärien päissä käytetään 800/500 mm PEHmuovisia teleskooppikaivoja. Pumppaamoiden ylivuotoputkien sijainnit, putkikoot ja korkeusasemat ilmenevät suunnitelmapiirustuksista. Tienalituksien suojaputkien päissä käytetään tyyppipiirustuksen T60 mukaisia kaivoja. Kaivojen kansistojen lujuusluokan tulee olla 40 t. Peltoalueilla maahan upotetuissa kaivoissa käytetään tiiviitä ruostumattomia kaivohattuja linjoilla ja 5-6. Upotetut kaivot esitetty pituusleikkauksissa. Kaivojen päälle asennetaan betonikaivokartio, johon asennetaan 25 t valurautakansisto tyyppikuvan T62 mukaisesti. Kannet ovat umpikansia. Muilta osin noudatetaan InfraRYL Asennusalusta Viettoviemärilinjat perustetaan asennusalustan varaan luvun Asennusalusta mukaisesti. Paineviemärilinjat voidaan asentaa perusmaan varaan pituusleikkauksissa merkityillä linjaosuuksilla kohdan Asennusalusta mukaisesti. Venttiilit, kaivot ja yms. perustetaan aina asennusalustan varaan. Jos kaivantojen pohja muilla linjaosuuksilla osoittautuu heikosti kantavaksi, perustetaan putket (ja asennusalustat) arinarakenteen varaan kohdan Arinarakenteet mukaisesti. Muilta osin noudatetaan InfraRYL 2010.

19 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 15/ Jätevesiviemärin rakentaminen Jätevesiviemäriputken asentaminen Pohjaolosuhteet selviävät pituusleikkauksissa esitetyistä pohjatutkimustiedoista. Kaivannon kuivanapito Kaivanto on pidettävä niin kuivana, että kaivannossa tehtävät työt voidaan asianmukaisesti suorittaa ja materiaalit tiivistää vaadittavaan tiiveyteen. Tarvittaessa alennetaan pohjavettä ennalta laaditun suunnitelman mukaisesti. Maa-aineksia sisältävää vettä ei työn aikana saa johtaa jo rakennettuihin putkistoihin. Talvityöt Kylmän sään aikana estetään kaivannon pohjan jäätyminen joko tekemällä loppukaivu välittömästi ennen putkiasennusta tai käyttämällä sopivia suojaustoimenpiteitä. Samoin tulee estää kaivannon seinämien jäätyminen kaivannon ylimmän putken laen korkeutta alempaa. Alkutäyttöön käytettävä maa-/kiviaines ei saa jäätyä. Asennus Putket asennetaan siten, että ne tukeutuvat koko pituudeltaan tiivistettyyn asennusalustaan. Putkien ja toimilaitteiden väliset etäisyydet tehdään InfraRYL:in ohjeiden mukaisesti, jos suunnitelmissa ei toisin mainita. Paineviemärit liitetään yhteen hitsaamalla joko käyttäen sähköhitsausmuhvia tai puskuhitsausta. Putkihitsauksessa tulee käyttää hitsaustyöhön koulutettua henkilökuntaa. Tonttijohdot, viettoviemäri Jätevesiviemärin tonttijohdot päätetään noin kaksi (2) m tontin rajalle ja tulpataan vesitiiviiksi. Linjalla tonttijohdot päätetään peltoalueen ulkopuolelle. Tonttijätevesiviemärin koko ja materiaali on 110 PVC-SN8 putkea. Kalliolouhinta ulotetaan 2 metriä putken päättymisestä tontille päin. Viettoviemärin tonttiliitosten määrä on 28 kpl. Tonttijohdot, paineviemäri Paineviemärin tonttijohdot 63 PEH-10 päätetään noin kahden (2) metrin päähän tontin rajalle ja tulpataan vesitiiviiksi talosulkuventtiiliin (DN 50), ellei urakkaneuvotteluissa toisin sovita. Tonttijohto päätetään tien toiselle puolen, mikäli liittyvä kiinteistö sijaitsee eri puolella tietä runkolinjaan nähden (ei koske yleisen tien alituksia). Paineviemärin putkikoot ja materiaalit on esitetty kiinteistökohtaisten jätevedenpumppaamoiden hankintaohjelmassa. Paineviemärin tonttiliitos tehdään Y- haaralla. Tonttijohtojen paikat sovitaan erikseen rakennuttajan kanssa. Paineviemärin tonttiliitosten määrä on 5 kpl. Putkien peittosyvyys Paineviemärien peittosyvyyden on lumen suojaamilla alueilla oltava vähintään 1,8 m. Alueilla, joilla lumi liikenteen, kunnossapidon tai muun syyn takia poistetaan, on peittosyvyyden oltava vähintään 2,2 m. Mikäli putket asennetaan kalliokaivantoon, peittosyvyyden oltava vähintään 2,2 m. Paineviemärien asennussyvyys on edellä mainitun mukainen ellei suunnitelmissa ole muuta mainittu. Viettoviemärit asennetaan suunnitelmien mukaiseen syvyyteen.

20 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 16/22 Muilta osin noudatetaan InfraRYL Tarkastuskaivojen ja -putkien asentaminen Pelto- ja metsäalueilla kannet asennetaan suunnitelma-asiakirjojen mukaan. Noudatetaan InfraRYL Viemärin asentaminen erityismenetelmin Maantien alitus tehdään vaakaporaamalla, teräksinen suojaputki tien ali. Putket asennetaan suojaputkiin keskitysrenkain. Lähtökohtaisesti kaikki putket asennetaan omiin suojaputkiin. Alitustapa ja -kohdat on esitetty suunnitelmapiirustuksissa. Suojaputken mitoitus ja asennus tehdään tyyppipiirustuksen T60 mukaan. Maantien alituksissa tulee huomioida alitusluvan määräykset. Porauksen aloituskaivanto tehdään riittävän laajana tai kaivannot tuetaan. Hiekkateiden alitukset tehdään auki kaivamalla, ellei rakennuttajan kanssa toisin sovita Liitoksen tekeminen olemassa olevaan viemäriin Viettoviemärin liitokset tehdään InfraRYL 2006 mukaisesti. Paineviemärien liitoksessa toiseen paineviemäriin käytetään Y-haaraa. Liitettävään johtoon tulee kumiluistiventtiili. Viemärit liitetään rakennettuihin viemäreihin suunnitelmissa esitetyissä kohdissa. Noudatetaan InfraRYL Paineviemärin venttiilit Sulkuventtiilit Venttiileinä käytetään laadukkaita hyviksi tunnettuja kumiluistiventtiileitä elementtirakenteisin karanjatkoin. Karanjatkot tulee olla lämpöeristettyjä. Liikennealueilla venttiilit varustetaan kelluvilla valurautakansistoilla. Liikennealueen ulkopuolella venttiilit varustetaan valurautaisin venttiilihatuin. Venttiilien merkintä Venttiilit merkitään maastoon rakennuttajan käyttämän mallin mukaan tai ne merkitään metallikilvin ja terästolpin vrt. kaupunkiliiton julkaisu B44 kuva III-10.

21 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 17/ Pumppaamot Jätevedenpumppaamot rakennetaan pakettipumppaamoina. Pumppaamot varustetaan täysin valmiiksi jätevedenpumppaamon hankintapiirustusten ja jätevedenpumppaamon hankintaohjelman mukaisesti. Jätevedenpumppaamon kaivanto ja perustaminen Pumppaamokaivantojen tuentasuunnitelmat sekä pumppaamoiden perustaminen on esitetty liitteessä 1. Kaivantojen tuenta- ja perustamistapalausunto. Perustaminen Kaivannon pohjalle asennetaan suodatinkangas ja sepeliä tai mursketta 0/32 mm 500 mm:n vahvuudelta. Jätevedenpumppaamo perustetaan teräsbetonilaatalle: Betoni C25/30-2 Rasitusluokat XC 2 Teräs: A500HW, B500K Betonipeite: 35 ±10 mm, maata vasten 50 mm Laatta asennetaan tai valetaan paikalla tiivistetyn sora-arinan varaan. Pohjaveden aiheuttaman nosteen pienentämiseksi voidaan jätevedenpumppaamo tarvittaessa asennuksen aikana täyttää osittain vedellä siihen asti, missä se ei haittaa asennustöitä. Jätevedenpumppaamon ympärystäyttö tehdään 0,5 m:n kerroksissa kivettömällä hiekalla kerroksittain tiivistäen. Ympärystäyttömateriaalin suurin sallittu raekoko on 32 mm. Muu kaivanto täytetään kaivannosta poistetulla, kivettömällä perusmaalla. Tulo- ja lähtöputkien täyttö tiivistetään junttaamalla. Koneellista tärytystä ei saa käyttää muuta kuin metrin syvyisellä alueella maanpinnasta luettuna. Tärylevyllä ei saa tiivistää aluetta, joka on alle 30 cm pumppaamon seinästä. Jätevedenpumppaamon yläosa täytetään siten, että pumppaamon ympärille muodostuu pengerrys. Jätevedenpumppaamon kannen tulee jäädä näkyviin pengerryksen yläpuolelle cm. Pumppaamon piha- ja tiealue Jätevedenpumppaamoja varten rakennetaan piha-alue ja huoltotie pumppaamojen asemapiirustusten mukaisesti. Tien tulee olla noin 3 metriä leveä ja piha-alueen koko selviää asemapiirustuksesta. Tien ja piha-alueen pohja tasataan ja sille levitetään suodatinkangas. Rakennekerrokset esitetty asemapiirustuksissa. Kerrokset tiivistetään 90 %:n tiiveysasteeseen.

22 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 18/ Valmis jätevesiviemäri Noudatetaan InfraRYL Vaatimustenmukaisuuden osoittaminen osoittaminen Jätevesiviemärin vaatimustenmukaisuuden osoittaminen Johtotöiden laadunvalvonta Urakoitsija laatii laatusuunnitelman ja hyväksyttää sen tilaajalla. Muilta osin noudatetaan InfraRYL Jätevesiviemärin sijainnin toteaminen Urakoitsija tekee tarkemittaukset ja niiden perusteella loppupiirustukset. Tarkemittaukset tehdään InfraRYL 2006 mukaisesti Viettoviemärin tiiviyden toteaminen Jätevesiviemärin tarkastuskuvaus Tarkastuskuvaus suoritetaan julkaisun Viemäreiden ja vesijohtojen TV-kuvauksen teettämisohjeet (Vesi- ja viemärilaitosyhdistys, Helsinki 1998) mukaan Paineviemärin tiiviyden toteaminen Tiiveyskoe tehdään kaikille uusille paineviemäriosuuksille InfraRYL 2006 kohdan mukaisesti VESIJOHDOT Vesijohtoputkistot Vesijohtoputket, yleistä Vesijohdot rakennetaan PN 10 luokan putkista. Putkiosuuksissa, jotka ovat halkaisijaltaan suurempia kuin 50 mm käytetään seinämäsarjan SDR 17 (PE 100) putkia. Putkiosuuksissa, jotka ovat halkaisijaltaan yhtä suuria tai pienempiä kuin 50 mm käytetään seinämäsarjan SDR 11 (PE 80) putkia. Vesijohdoissa tulee olla merkintänä sininen raita putken kyljessä. Vesijohtojen putkikoot ilmenevät suunnitelmista. Vesijohdot liitetään rakennettuihin vesijohtoihin suunnitelmissa esitetyissä kohdissa. Rakentamisessa käytetään uusia, laadultaan hyviä ja hyviksi tunnetuilta valmistajilta hankittuja putkia ja tarvikkeita. Niiden tulee olla voimassa olevien standardien ja määräysten mukaisia. Ellei suunnitelmassa tai muussa työkohteen asiakirjassa ole toisin määrätty, on käytettävä nimellispaineelle PN 10 tarkoitettuja vesijohtotarvikkeita. Muilta osin noudatetaan InfraRYL 2006.

23 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 19/ Vesijohtolinjan laitteet Sulkuventtiilit Venttiileinä käytetään laadukkaita hyviksi tunnettuja kumiluistiventtiileitä elementtirakenteisin karanjatkoin. Karanjatkot tulee olla lämpöeristettyjä. Sulkuventtiilien tulee olla tiiviitä, toimintavarmoja sekä hyvin suojattuja korroosiota vastaan. Niiden tulee olla myötäpäivään sulkeutuvia. Venttiilien karan tulee olla ruostumatonta terästä. Muilta osin noudatetaan InfraRYL Palopostit Rakennettavat palopostit ovat lämpöeristettyjä maanpäällisiä huuhteluvesiposteja (InfraRYL 2006, Vesihuolto kuva 31300:K6) ja ne tehdään suunnitelmissa osoitettuihin kohtiin InfraRYL 2006 kohdan ja rakennuttajan ohjeiden mukaan. Maapalopostin nousuputken koko on DN 40. Suunnitelmissa esitettyihin kohtiin asennetaan tyyppipiirustuksen T61 mukainen huuhteluvesiposti. Muilta osin noudatetaan InfraRYL Muut tarvikkeet Noudatetaan InfraRYL Vesijohdon asennusalusta Vesijohtojen asennusalusta Vesijohdot perustetaan asennusalustan varaan luvun Asennusalusta mukaisesti. Venttiilit, kaivot ja yms. perustetaan aina asennusalustan varaan Vesijohdon rakentaminen Vesijohtoputken asentaminen Pohjaolosuhteet selviävät pituusleikkauksissa esitetyistä pohjatutkimustiedoista. Kaivannon kuivanapito Kaivanto on pidettävä niin kuivana, että kaivannossa tehtävät työt voidaan asianmukaisesti suorittaa ja materiaalit tiivistää vaadittavaan tiiveyteen. Tarvittaessa alennetaan pohjavettä ennalta laaditun suunnitelman mukaisesti. Maa-aineksia sisältävää vettä ei työn aikana saa johtaa jo rakennettuihin putkistoihin.

24 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 20/22 Talvityöt Kylmän sään aikana estetään kaivannon pohjan jäätyminen joko tekemällä loppukaivu välittömästi ennen putkiasennusta tai käyttämällä sopivia suojaustoimenpiteitä. Samoin tulee estää kaivannon seinämien jäätyminen kaivannon ylimmän putken laen korkeutta alempaa. Alkutäyttöön käytettävä maa/kiviaines ei saa jäätyä. Asennustyöt Putket asennetaan tasaiselle asennusalustalle niin ettei putkistoon jää jännityksiä. Asennustöissä noudatetaan putkivalmistajan asennusohjetta ja tätä työselitystä. Putkien ja toimilaitteiden väliset etäisyydet tehdään InfraRYL:in ohjeiden mukaisesti, jos suunnitelmissa ei toisin mainita. Vesijohtoputket liitetään yhteen hitsaamalla joko käyttäen sähköhitsausmuhvia tai puskuhitsausta. Putkihitsauksessa tulee käyttää hitsaustyöhön koulutettua henkilökuntaa. Tonttijohdot Vesijohtojen tonttijohdot päätetään noin kahden (2) m tontin ulkopuolelle talosulkuventtiiliin. Tonttivesijohdon koko ja materiaali on 32 PEM-10 ellei suunnitelmissa ole muuta mainittu. Talosulkuventtiilin koko on DN25. Vesijohdon tonttiliitosten määrä on 35 kpl Putkien peittosyvyys Putkien peittosyvyys on lumen suojaamilla alueilla vähintään 1,8 m. Alueilla, joilla lumi liikenteen, kunnossapidon tai muun syyn takia poistetaan, on peittosyvyys vähintään 2,2 m. Mikäli putket asennetaan kalliokaivantoon, peittosyvyys on vähintään 2,2 m. Putkien asennussyvyys on edellä mainitun mukainen ellei suunnitelmissa ole muuta mainittu. Lämpöeristetyissä kohdissa asennussyvyys on esitetty pituusleikkauksissa. Vesijohdot liitetään rakennettuihin vesijohtoihin suunnitelmissa esitetyissä kohdissa. Vesijohtolinja merkitään maastoon keskimäärin 200 m välein rakennuttajan ohjeiden mukaisesti. Merkinnässä käytetään siihen tarkoitukseen soveltuvia paaluja. Merkintäpaalujen (RST) pituus on 2 m ja ne asennetaan maahan 0,5 metrin syvyyteen Vesijohdon huuhtelu Vesijohdot huuhdellaan ja desinfioidaan ennen käyttöönottoa kaupunkiliiton yleistyöselityksen mukaan. Rakennuttaja hankkii/antaa veden huuhtelua varten. Vesijohdon käyttöönotosta päättää rakennuttaja. Muilta osin noudatetaan InfraRYL 2006.

25 Vesihuoltoverkoston laajennusalueet, leirintäalueen alue 21/ Vesijohdon desinfiointi Ennen desinfiointia tulee putkiston painekoe olla suoritettu. Koe suoritetaan SFS 3115-standardin mukaan tai InfraRYL 2006 mukaan Sulkuventtiilin asentaminen Liikennealueilla venttiilit varustetaan kelluvilla valurautakansistoilla. Liikennealueen ulkopuolella venttiilien yläosa varustetaan valurautaisin venttiilihatuin. Katso InfraRYL 2006 kuva 31300:K5. Venttiilien paikat on merkitty piirustuksiin. Venttiilit merkitään maastoon rakennuttajan käyttämän mallin mukaan tai ne merkitään metallikilvin ja terästolpin vrt. kaupunkiliiton julkaisu B44 kuva III Palovesiasemien ja palopostien asentaminen Huuhtelupostien sijainti mitataan ja merkitään InfraRYL 2006 ja rakennuttajan ohjeiden mukaan asiaankuuluvin kilvin selvästi havaittavaan paikkaan. Muilta osin noudatetaan InfraRYL Vesijohtoputken suojarakenteen rakentaminen Maantien alitus tehdään vaakaporaamalla, teräksinen suojaputki tien ali. Putket asennetaan suojaputkiin keskitysrenkain. Lähtökohtaisesti kaikki putket asennetaan omiin suojaputkiin. Alitustapa ja -kohdat on esitetty suunnitelmapiirustuksissa. Suojaputken mitoitus ja asennus tehdään tyyppipiirustuksen T60 mukaan. Maantien alituksissa tulee huomioida alitusluvan määräykset. Porauksen aloituskaivanto tehdään riittävän laajana tai kaivannot tuetaan. Hiekkateiden alitukset tehdään auki kaivamalla, ellei rakennuttajan kanssa toisin sovita Valmis vesijohtorakenne Noudatetaan InfraRYL Kelpoisuuden osoittaminen Vesijohdon kelpoisuuden osoittaminen Johtotöiden laadunvalvonta Urakoitsija laatii laatusuunnitelman ja hyväksyttää sen tilaajalla. Muilta osin noudatetaan InfraRYL 2006.
